汉明码
汉明码纠错判原理
汉明码纠错判原理汉明码纠错是一种用于检测和纠正数据传输中错误的编码技术。
它通过在发送的数据中添加冗余位来实现。
在接收数据时，通过比较接收到的数据和原始数据的不同，可以确定错误的位置，并进行纠正。
汉明码纠错的判别原理如下：1.定义汉明距离：汉明码纠错基于汉明距离的概念。
汉明距离是指两个等长字符串之间相应位置上不同字符的个数。
例如，“1011”与“1001”的汉明距离为12.编码过程：编码时，将原始数据按照一定的规则转换成汉明码。
规则为，在原始数据中插入足够的冗余位以形成汉明码。
冗余位的个数由数据长度决定。
3.错误检测：接收到汉明码后，进行错误检测。
检测的方法是比较接收到的数据和原始数据的汉明距离。
如果汉明距离大于0，则说明传输过程中存在错误。
4.错误定位：如果错误检测结果为大于0的汉明距离，则需要确定错误发生的位置。
通过比较接收到的数据和原始数据的每一位，找出不同的位数。
5.纠错：根据错误发生的位置，对接收到的数据进行纠错。
如果错误发生在冗余位上，则可以直接将其取反。
如果错误发生在数据位上，则需要进行一系列的操作，例如排除错误位、校验错误位并进行纠错等。
通过以上步骤，汉明码纠错可以实现对一定数量的错误进行检测和纠正。
需要注意的是，汉明码纠错技术虽然可以有效地检测和纠正一定数量的错误，但并不适用于介质中存在大量错误的情况。
此外，汉明码纠错也无法纠正由于传输过程中丢失或重复数据引起的错误。
因此，在实际应用中，需要综合考虑多种编码和纠错技术的组合，以确保数据的可靠传输。
汉明码解码原理

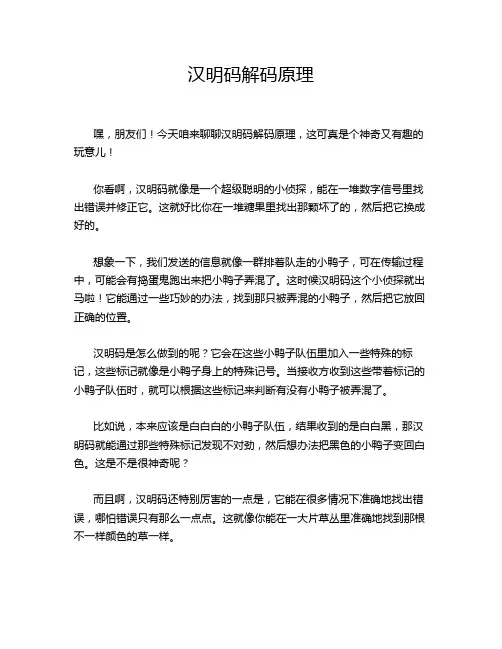

汉明码解码原理嘿，朋友们！今天咱来聊聊汉明码解码原理，这可真是个神奇又有趣的玩意儿！你看啊，汉明码就像是一个超级聪明的小侦探，能在一堆数字信号里找出错误并修正它。
这就好比你在一堆糖果里找出那颗坏了的，然后把它换成好的。
想象一下，我们发送的信息就像一群排着队走的小鸭子，可在传输过程中，可能会有捣蛋鬼跑出来把小鸭子弄混了。
这时候汉明码这个小侦探就出马啦！它能通过一些巧妙的办法，找到那只被弄混的小鸭子，然后把它放回正确的位置。
汉明码是怎么做到的呢？它会在这些小鸭子队伍里加入一些特殊的标记，这些标记就像是小鸭子身上的特殊记号。
当接收方收到这些带着标记的小鸭子队伍时，就可以根据这些标记来判断有没有小鸭子被弄混了。
比如说，本来应该是白白白的小鸭子队伍，结果收到的是白白黑，那汉明码就能通过那些特殊标记发现不对劲，然后想办法把黑色的小鸭子变回白色。
这是不是很神奇呢？而且啊，汉明码还特别厉害的一点是，它能在很多情况下准确地找出错误，哪怕错误只有那么一点点。
这就像你能在一大片草丛里准确地找到那根不一样颜色的草一样。
那有人可能会问了，汉明码就不会出错吗？嘿，它当然也不是百分百完美的啦，但它已经很厉害啦！它就像我们身边的好朋友，虽然也会有小失误，但总体来说能给我们很大的帮助。
在我们的生活中，汉明码解码原理可有着大用处呢！比如在通信领域，它能让我们的通话更清晰，信息传输更准确。
没有它，我们可能经常会听到一些奇怪的声音或者收到错误的信息，那可就麻烦啦！所以啊，汉明码解码原理真的是个很了不起的东西。
它虽然看不见摸不着，但却在默默地为我们的生活保驾护航。
我们真应该好好感谢这个聪明的小侦探，让我们的数字世界变得更加美好和可靠。
总之，汉明码解码原理就是这么神奇又实用，大家可别小看它哦！。
汉明码
数量之比
数量之比
那么汉明码的数量与数据位的数量之间有何比例呢？上面的例子中数据位是4位，加上3位汉明码是7位，而2 的3次幂是8。这其中就存在一个规律，即2^P≥P+D+1，其中P代表汉明码的个数，D代表数据位的个数，比如4位 数据，加上1就是5，而能大于5的2的幂数就是3（2^3=8，2^2=4）。这样，我们就能算出任何数据位时所需要的 汉明码位数：7位数据时需要4位汉明码（16>4+7+1），64位数据时就需要7位汉明码（128>64+7+1），大家可以 依此推算。此时，它们的编码规也与4位时不一样了。
校验
校验
与其他的错误校验码类似，汉明码也利用了奇偶校验位的概念，通过在数据位后面增加一些比特，可以验证 数据的有效性。利用一个以上的校验位，汉明码不仅可以验证数据是否有效，还能在数据出错的情况下指明错误 位置。
纠错
纠错
在接收端通过纠错译码自动纠正传输中的差错来实现码纠错功能，称为前向纠错FEC。在数据链路中存在大 量噪音时，FEC可以增加数据吞吐量。通过在传输码列中加入冗余位(也称纠错位)可以实现前向纠错。但这种方 法比简单重传协议的成本要高。汉明码利用奇偶块机制降低了前向纠错的成本。
谢谢观看
汉明码
电信领域的线性调试码
01 历史
03 纠错 05 编码原理
目录
02 校验 04 校验方法 06 数量之比
基本信息
汉明码（Hamming Code），是在电信领域的一种线性调试码，以发明者理查德·卫斯里·汉明的名字命名。 汉明码在传输的消息流中插入验证码，当计算机存储或移动数据时，可能会产生数据位错误，以侦测并更正单一 比特错误。由于汉明编码简单，它们被广泛应用于内存（RAM）。
标准汉明码计算公式
标准汉明码计算公式
标准汉明码是一种错误检测和纠正的编码方式，它通过在原始数据中添加冗余位来检测和纠正传输或存储过程中的错误。
标准汉明码的计算公式如下：
1. 首先，确定原始数据的长度为n，而冗余位的数量为r。
2. 找到一个r的值，满足以下不等式，2^r ≥ n + r + 1。
这个不等式确保冗余位足够多以检测和纠正可能出现的错误。
3. 将原始数据的每一位放置在汉明码中的对应位置，从左到右依次编号为1, 2, 3, ... , n。
4. 对于每个冗余位，确定其位置为2^i，其中i的值从0开始递增，直到2^i > n + r + 1。
5. 对于每个冗余位，计算其值。
对于第i个冗余位，将其位置为2^i的位作为校验位。
校验位的值是通过对应位置上的数据位进行异或运算得到的。
具体计算公式为，校验位的值 = 数据位1的异或运算结果 ^ 数据位2的异或运算结果 ^ ... ^ 数据位k的异或
运算结果，其中k是与校验位相关的数据位的数量。
6. 将计算得到的校验位插入到汉明码中的对应位置。
通过以上计算公式，标准汉明码可以实现对数据传输或存储过程中的错误进行检测和纠正。
在接收端，通过比较接收到的汉明码与计算得到的校验位，可以确定是否存在错误，并尝试进行纠正。
汉明码的原理
汉明码的原理汉明码是一种错误检测和纠正的编码方式，它以理论家理查德·汉明的名字命名。
汉明码通过在数据中插入冗余位来检测和纠正错误。
它的原理是在发送数据的时候，根据一定的规则生成一组冗余位，并将其附加到原始数据中。
接收方在接收到数据后，通过对数据进行校验，可以检测出错误的位置，并进行纠正。
汉明码的生成规则如下：假设发送方要发送一个m位的数据，需要生成r位的冗余位。
冗余位的数量r需要满足以下条件：2^r ≥ m + r + 1。
也就是说，冗余位的数量需要满足能够容纳原始数据和冗余位的总长度。
生成冗余位的方法是通过对原始数据进行一系列的异或运算。
首先，确定冗余位的位置，通常是2的幂次方位置，比如第1位、第2位、第4位等。
然后，对于每一个冗余位，计算其值，即将与其相关的原始数据位进行异或运算，并将结果作为冗余位的值。
最后，将生成的冗余位附加到原始数据中，形成最终的发送数据。
接收方在接收到数据后，需要对数据进行校验。
校验的过程是将接收到的数据和冗余位进行一系列的异或运算，然后检查结果。
如果结果为0，则说明数据没有错误；如果结果不为0，则说明数据存在错误，并且错误的位置对应于校验结果中值为1的位。
在纠正错误的时候，可以通过计算错误位置的二进制表示来确定具体是哪一位出现了错误。
例如，如果校验结果中值为1的位的位置是5，则说明第5位出现了错误。
接下来，将错误位的值进行取反操作，即从0变成1，或者从1变成0，然后将纠正后的数据发送给上层应用。
汉明码的好处是能够检测出错误的位置并进行纠正，从而提高数据传输的可靠性。
它广泛应用于通信和存储系统中，特别是在数据传输距离较远或者噪声较大的情况下，汉明码可以有效地保证数据的完整性和准确性。
总结起来，汉明码是一种通过插入冗余位来实现错误检测和纠正的编码方式。
它的原理是在发送数据的时候，根据一定的规则生成一组冗余位，并将其附加到原始数据中。
接收方在接收到数据后，通过对数据进行校验，可以检测出错误的位置，并进行纠正。
汉明码原理
汉明码原理一、什么是汉明码汉明码是一种在数字通信和信息理论中常用的错误检测和纠正编码技术。
它由美国数学家理查德·汉明提出，用于在传输过程中检测和纠正由于噪声引起的位错误。
汉明码通过在原始数据中添加冗余位，使得接收端能够根据编码规则检测出错误，并且在一定程度上纠正这些错误。
二、汉明码的原理汉明码的原理是基于一种称为”奇偶校验”的技术。
通过添加冗余位，汉明码能够检测并纠正单比特错误。
它通过在传输的数据中添加冗余位，使得数据在传输过程中能够容忍一定数量的错误。
三、汉明码的结构汉明码通常由n个信息位和m个校验位组成，总共有n+m个位。
校验位的数量由信息位的数量决定。
汉明码的一大特点是校验位与信息位之间的位置关系。
3.1 校验位的位置在汉明码中，校验位的位置是关键。
校验位的位置被选择为2的幂次（从0开始计数），也就是在二进制表示中只有一个位为1，其余位为0。
例如，第1个校验位的位置是1，第2个校验位的位置是2，以此类推。
3.2 校验位的计算校验位的计算方式是将校验位所对应的位置上的所有信息位相加，并根据结果计算校验位的值。
如果校验位的计算结果为奇数，则校验位的值为1；如果计算结果为偶数，则校验位的值为0。
3.3 例子以一个汉明码(7,4)为例，其中有4个信息位和3个校验位。
校验位的位置是1、2和4。
假设要发送的信息是1011，根据校验位的位置，计算校验位的值：1.计算第1个校验位的值：根据校验位的位置，需要计算第1个、第2个和第4个位的和。
对应的信息位是1、0和1。
计算结果为2，为偶数，所以第1个校验位的值为0。
2.计算第2个校验位的值：根据校验位的位置，需要计算第2个、第3个和第4个位的和。
对应的信息位是0、1和1。
计算结果为2，为偶数，所以第2个校验位的值为0。
3.计算第4个校验位的值：根据校验位的位置，需要计算第4个位和第3个位。
对应的信息位是1和1。
计算结果为2，为偶数，所以第4个校验位的值为0。
汉明码的原理及其应用
汉明码的原理及其应用1. 汉明码的介绍汉明码（Hamming Code），是一种用于错误检测和纠正的编码技术。
它由理查德·汉明于1950年提出，广泛应用于计算机网络、通信系统等领域。
汉明码通过对原始数据进行编码，在传输过程中可以检测和纠正一定数量的错误。
2. 汉明码的原理汉明码的原理基于一个关键概念，即“奇偶校验位”。
它通过在原始数据中插入额外的校验位，并计算校验位和原始数据的奇偶性，从而实现错误的检测和纠正。
具体来说，汉明码的编码过程如下：•假设要发送的原始数据为n位二进制数。
•在原始数据中插入m个校验位，将原始数据和校验位组成一个(n+m)位的数，其中校验位的位置按照一定规则确定。
•对(n+m)位的数中的每个位进行奇偶校验计算，得到新的校验位。
•最终发送的数据为原始数据加上新增的校验位。
汉明码的解码和错误纠正过程如下：•接收方收到发送方发送的数据，包括原始数据和校验位。
•对接收的数据进行奇偶校验计算，得到接收方计算的校验位。
•将接收到的校验位与接收方计算的校验位进行比较，如果两者不一致，则说明数据中存在错误。
•根据校验位的位置确定错误位的位置，然后将错误位进行纠正。
•最终得到正确的原始数据。
3. 汉明码的应用汉明码广泛应用于数据传输和存储中的错误检测和纠正。
以下是一些常见的应用场景：3.1 数据传输在数据传输过程中，由于各种原因，数据可能会发生错误。
通过使用汉明码，可以检测和纠正传输过程中出现的错误，从而保证数据的完整性和准确性。
汉明码在网络通信、无线通信等领域得到广泛应用，提高了数据传输的可靠性。
3.2 存储系统在存储系统中，数据可能会因为硬件故障或其他原因造成损坏。
使用汉明码可以检测和纠正存储过程中出现的错误，提高存储系统的可靠性和稳定性。
汉明码在硬盘驱动器、闪存存储器等设备中被广泛应用，保护用户的数据不受损坏的影响。
3.3 数字电视在数字电视中，信号的传输和接收可能受到干扰，导致数据错误。
汉明码编码原理
汉明码编码原理汉明码是一种用于检错和纠错的编码方式，它是由理查德·汉明在1950年提出的。
汉明码通过在数据中添加校验位来实现错误检测和纠正，从而保证数据的可靠性。
在计算机领域，汉明码被广泛应用于存储系统、通信系统以及数字电子设备中，以确保数据传输的准确性和完整性。
汉明码的编码原理主要是通过添加校验位来实现错误检测和纠正。
在汉明码中，校验位的位置是按照2的幂次方来确定的，例如第1位、第2位、第4位、第8位等。
这些校验位的作用是对数据位进行奇偶校验，使得在接收端可以通过对校验位的检测来判断数据是否出现错误，并且可以根据校验位的信息来进行错误的纠正。
通过这种方式，汉明码可以实现对多位错误的检测和单位错误的纠正，保证了数据传输的可靠性。
汉明码的编码原理还涉及到了海明距离的概念。
海明距离是指两个等长字符串之间对应位置上不同字符的个数。
在汉明码中，通过调整校验位的位置，使得任意两个有效码之间的海明距离至少为3，这样可以实现对单个错误的检测和纠正。
同时，通过添加更多的校验位，还可以实现对多个错误的检测和纠正，从而提高了数据传输的可靠性。
除了在数据传输中的应用，汉明码还被广泛应用于存储系统中。
在硬盘、闪存等存储设备中，为了保证数据的可靠性，通常会采用汉明码来进行错误检测和纠正。
通过在存储数据时添加汉明码，可以有效地避免数据在读写过程中出现错误，从而保证了数据的完整性和可靠性。
总之，汉明码作为一种重要的编码方式，在数据传输和存储领域发挥着重要的作用。
它通过添加校验位来实现错误检测和纠正，保证了数据传输和存储的可靠性。
随着信息技术的不断发展，汉明码在各种数字系统中的应用将会更加广泛，为数据的安全传输和存储提供了有力的保障。
