嵌入式系统导论课件 Lecture6 嵌入式系统的外围设备和IO接口分解
米字管:显示包括英文字母在内的多种符号 符号管:显示+、-或±号等 点阵显示屏
(a)
(b)
点阵显示屏原理图
19
外围设备
LCD 特性
介于固态与液态之间的物质，同时具备固 态晶体的光学特性和液态物质的流动特性 当液晶被送上电压后，液晶的内部结构会 产生扭曲 通过液晶的光线因为液晶内部的结构而改 变光线的行径
键盘控制器内部扫描按键输入(逐行输出，逐列检测)
译码 去抖 按键值存放在寄存器中
4
外围设备
工作原理
键盘控制器检测到有键按下时，键盘控制器的Key引 脚有低电平转为高电平，并一直保持直到按键值被读 取 嵌入式处理器从Key引脚得知有键被按下时，将键盘 的CS引脚设为低电平 储存在键盘控制器寄存器中的按键值将从键盘控制 器的DIO引脚一次输出给嵌入式处理器 所有按键数值传送完毕，Key引脚重新置为低电平
LED特点
耗电少、成本低、配置简单灵活、安装方便、耐 振动、寿命常
15
外围设备
发光二极管LED分类
按发光颜色
红色、橙色、绿色、蓝光、多色等
按出光面特征（形状）
圆灯、方灯、矩形、面发光管 侧向管、表面安装用微型管等
按透明性及是否掺散射剂
有色透明、无色透明、有色散射和无色散射
16
外围设备
8
外围设备
电容式触摸屏特点
对大多数的环境污染物有抵抗力 人体成为回路的一部分，因而漂移现象比较严重 人体戴手套式不起作用 需经常校正 不适用于金属机柜 外界存在电感和磁感的时候，触摸屏失灵
9
外围设备
电阻式触摸屏工作原理
触摸屏拥有两层透明导电 薄膜，膜间保持一定距离， 上层可伸缩 上层膜受外力是压时，上 层膜会触碰下层膜，形成上 下电极导通 利用二维空间的电压计测 量不同位置的电位差，进而 计算(X,Y)值
7
外围设备
电容式触摸屏工作原理——利用人体的电 力感应进行工作
触摸时，由于人体电场原因，用户和触摸屏 表面形成一耦合电容 电容是高频电流直接导体，手指从接触点吸 走很小的电流 电流从触摸屏的4个角上的电极流出 流经4个角落电极的电流与手指到四角的距离 成正比 控制器对4个电流比例及逆行能够精确计算， 得出触摸点的位置
特点
高清晰度，透光性好 高度耐久，抗刮伤性良好 一次校正不漂移 灰尘、油污使声波不能正常反射，因此需要经常维护，只适 合于办公室、机关单位及环境比较清洁的场所
12
外围设备
XGT式触摸屏工作原理
采用纯玻璃面板 将电压连到玻璃基板的4个角落，产生一个电场 通过特殊的有线触控笔去触控输入，其它实体碰触 不会有反应，电场的变化对应碰触位置

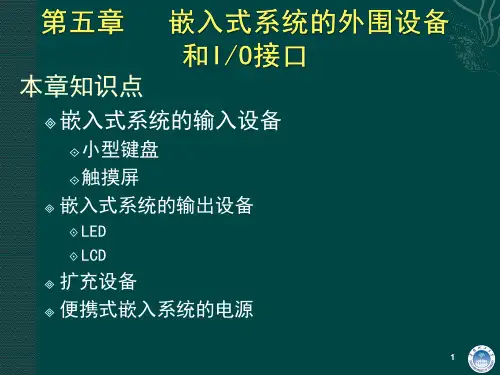

嵌入式系统的外围设备 和I/O接口
1 外围设备 2 常见I/O接口类型 3 I/O接口原理基础
1
外围设备
外围设备
输入设备、输出设备、扩充设备以及电源系统
输入设备
小型键盘和触摸屏
输出设备
发光二极管(Light –Emitting-Diode, LED) 液晶屏幕显示器（Liquid Crystal Display, LCD）
扩充设备——储存卡扩展 电源系统
电源管理设备和电池系统
2
外围设备
小型键盘是一种常见的嵌入式系统输入设备 结构：矩阵键盘
16个按键接至4条行输出XO～X3和4条列输入YO～Y3上 节省I/O端口资源
3
外围设备
工作原理
按键按下时某一行与某一列的输入电路之间形成回路 由输入的引脚得知哪一个按键被按下，其值将储存在 键盘控制器的存储器中
10
外围设备
电阻式触摸屏特点
高解析度，高速传输反应 表面硬度处理，减少擦伤、刮伤及防化学处理 具有光面及雾面处理 一次校正，稳定性高，永不漂移
分类
4线电阻Turbo 4
价格低、吞吐量大，常用于PDA
6线电阻Turbo 6
可靠性高，是Turbo 4 的4倍
11
外围设备
表面声波式触摸屏工作原理
利用声波在物体表面进行传输，当有物体触摸到 表面时，阻碍声波的传输 换能器侦测到这个变化，反映给计算机，进而进 行鼠标的模拟
20
外围设备
LCD液晶屏组成
背光板：光源 液晶阵列：
每一个图案像素用一个液晶单元表示 对液晶单元施以不同电压以改变对应像素的光线行径
态
分类
发光二极管LED 数码管、符号管、米字管及点阵显示器
每一个单元都是一个ED 由半导体材料制成，其核心是一个PN结
PN结具有正向导通、反向截止/击穿特性
LED还具有发光特性
正向电压下，电子由N区注入P区，空穴由P区 注入N区
进入对方的区域的少量载流子（少子）与多数 载流子（多子）复合而发光
特点
结合了电阻式和表面声波式触摸屏的优点—防水、防火、防尘、 防刮、抗菌 寿命大约是前类产品的 100 倍左右 透光率较透明导电薄膜的提高了15%左右 可应用于高温低温以及恶劣环境下 被视为当前最具潜力的触摸屏技术
13
外围设备
半导体部件
作为电源指示灯、电平指示、工作状态显 示或微光源之用
红外发光管：用于电视机、录像机等遥控器中 红绿双色发光管：指示PC或笔记本电脑中的硬盘工作状
数码管工作原理：以共阴极为例
某各发光二极管阳极加上高电平时点亮 驱动方式
静态驱动：每个数码管用一个并口驱动
动态驱动：共一个并口，轮询以节省资源
17
外围设备
数码管结构
七段条状发光二极管组成“日”字型 实现数字0～9、部分字母和小数点的显示 共阳极或共阴极电气连接方式
18
外围设备
其它LED：工作原理与七段数码管类似
5
外围设备
键盘控制器可以通过两种方式通知嵌入式处理器 按键消息
轮询方式——Polling
嵌入式处理器每隔一段时间检测键盘控制器的Key引脚是否 为高电平
若为高电平则标，能够有键被按下
中断方式——Interrupt
由Key引脚直接发出中断请求给处理器 处理器因为中断信号触发得知目前有键被按下
6
外围设备
触摸屏
在液晶屏上叠加一片触摸屏，用触控笔或手 指头直接点选按键或输入文字 轻薄短小，便于携带，使用方便
触摸屏与LCD的分辨率和坐标系一般不同，触摸屏 的位置需要在程序中进行转换变为LCD 坐标系中的 位置
触摸屏按其工作原理分为
电容式(最早)、电阻式（应用最广）、表面声波式 XGT (Extreme Glass technology)——最新
(a)
(b)
点阵显示屏原理图
19
外围设备
LCD 特性
介于固态与液态之间的物质，同时具备固 态晶体的光学特性和液态物质的流动特性 当液晶被送上电压后，液晶的内部结构会 产生扭曲 通过液晶的光线因为液晶内部的结构而改 变光线的行径
键盘控制器内部扫描按键输入(逐行输出，逐列检测)
译码 去抖 按键值存放在寄存器中
4
外围设备
工作原理
键盘控制器检测到有键按下时，键盘控制器的Key引 脚有低电平转为高电平，并一直保持直到按键值被读 取 嵌入式处理器从Key引脚得知有键被按下时，将键盘 的CS引脚设为低电平 储存在键盘控制器寄存器中的按键值将从键盘控制 器的DIO引脚一次输出给嵌入式处理器 所有按键数值传送完毕，Key引脚重新置为低电平
LED特点
耗电少、成本低、配置简单灵活、安装方便、耐 振动、寿命常
15
外围设备
发光二极管LED分类
按发光颜色
红色、橙色、绿色、蓝光、多色等
按出光面特征（形状）
圆灯、方灯、矩形、面发光管 侧向管、表面安装用微型管等
按透明性及是否掺散射剂
有色透明、无色透明、有色散射和无色散射
16
外围设备
8
外围设备
电容式触摸屏特点
对大多数的环境污染物有抵抗力 人体成为回路的一部分，因而漂移现象比较严重 人体戴手套式不起作用 需经常校正 不适用于金属机柜 外界存在电感和磁感的时候，触摸屏失灵
9
外围设备
电阻式触摸屏工作原理
触摸屏拥有两层透明导电 薄膜，膜间保持一定距离， 上层可伸缩 上层膜受外力是压时，上 层膜会触碰下层膜，形成上 下电极导通 利用二维空间的电压计测 量不同位置的电位差，进而 计算(X,Y)值
7
外围设备
电容式触摸屏工作原理——利用人体的电 力感应进行工作
触摸时，由于人体电场原因，用户和触摸屏 表面形成一耦合电容 电容是高频电流直接导体，手指从接触点吸 走很小的电流 电流从触摸屏的4个角上的电极流出 流经4个角落电极的电流与手指到四角的距离 成正比 控制器对4个电流比例及逆行能够精确计算， 得出触摸点的位置
特点
高清晰度，透光性好 高度耐久，抗刮伤性良好 一次校正不漂移 灰尘、油污使声波不能正常反射，因此需要经常维护，只适 合于办公室、机关单位及环境比较清洁的场所
12
外围设备
XGT式触摸屏工作原理
采用纯玻璃面板 将电压连到玻璃基板的4个角落，产生一个电场 通过特殊的有线触控笔去触控输入，其它实体碰触 不会有反应，电场的变化对应碰触位置
嵌入式系统的外围设备 和I/O接口
1 外围设备 2 常见I/O接口类型 3 I/O接口原理基础
1
外围设备
外围设备
输入设备、输出设备、扩充设备以及电源系统
输入设备
小型键盘和触摸屏
输出设备
发光二极管(Light –Emitting-Diode, LED) 液晶屏幕显示器（Liquid Crystal Display, LCD）
扩充设备——储存卡扩展 电源系统
电源管理设备和电池系统
2
外围设备
小型键盘是一种常见的嵌入式系统输入设备 结构：矩阵键盘
16个按键接至4条行输出XO～X3和4条列输入YO～Y3上 节省I/O端口资源
3
外围设备
工作原理
按键按下时某一行与某一列的输入电路之间形成回路 由输入的引脚得知哪一个按键被按下，其值将储存在 键盘控制器的存储器中
10
外围设备
电阻式触摸屏特点
高解析度，高速传输反应 表面硬度处理，减少擦伤、刮伤及防化学处理 具有光面及雾面处理 一次校正，稳定性高，永不漂移
分类
4线电阻Turbo 4
价格低、吞吐量大，常用于PDA
6线电阻Turbo 6
可靠性高，是Turbo 4 的4倍
11
外围设备
表面声波式触摸屏工作原理
利用声波在物体表面进行传输，当有物体触摸到 表面时，阻碍声波的传输 换能器侦测到这个变化，反映给计算机，进而进 行鼠标的模拟
20
外围设备
LCD液晶屏组成
背光板：光源 液晶阵列：
每一个图案像素用一个液晶单元表示 对液晶单元施以不同电压以改变对应像素的光线行径
态
分类
发光二极管LED 数码管、符号管、米字管及点阵显示器
每一个单元都是一个ED 由半导体材料制成，其核心是一个PN结
PN结具有正向导通、反向截止/击穿特性
LED还具有发光特性
正向电压下，电子由N区注入P区，空穴由P区 注入N区
进入对方的区域的少量载流子（少子）与多数 载流子（多子）复合而发光
特点
结合了电阻式和表面声波式触摸屏的优点—防水、防火、防尘、 防刮、抗菌 寿命大约是前类产品的 100 倍左右 透光率较透明导电薄膜的提高了15%左右 可应用于高温低温以及恶劣环境下 被视为当前最具潜力的触摸屏技术
13
外围设备
半导体部件
作为电源指示灯、电平指示、工作状态显 示或微光源之用
红外发光管：用于电视机、录像机等遥控器中 红绿双色发光管：指示PC或笔记本电脑中的硬盘工作状
数码管工作原理：以共阴极为例
某各发光二极管阳极加上高电平时点亮 驱动方式
静态驱动：每个数码管用一个并口驱动
动态驱动：共一个并口，轮询以节省资源
17
外围设备
数码管结构
七段条状发光二极管组成“日”字型 实现数字0～9、部分字母和小数点的显示 共阳极或共阴极电气连接方式
18
外围设备
其它LED：工作原理与七段数码管类似
5
外围设备
键盘控制器可以通过两种方式通知嵌入式处理器 按键消息
轮询方式——Polling
嵌入式处理器每隔一段时间检测键盘控制器的Key引脚是否 为高电平
若为高电平则标，能够有键被按下
中断方式——Interrupt
由Key引脚直接发出中断请求给处理器 处理器因为中断信号触发得知目前有键被按下
6
外围设备
触摸屏
在液晶屏上叠加一片触摸屏，用触控笔或手 指头直接点选按键或输入文字 轻薄短小，便于携带，使用方便
触摸屏与LCD的分辨率和坐标系一般不同，触摸屏 的位置需要在程序中进行转换变为LCD 坐标系中的 位置
触摸屏按其工作原理分为
电容式(最早)、电阻式（应用最广）、表面声波式 XGT (Extreme Glass technology)——最新
