LM358功能 中文资料
lm358中文资料
双运算放大器LM358概述：封装外形图LM358是由两个独立的高增益运算放大器组成。
可以是单电源工作，也可以是双电源工作，电源的电流消耗与电源电压大小无关。
应用范围包括变频放大器、DC增益部件和所有常规运算放大电路。
采用DIP8或SOP8封装形式。
主要特点：z可单电源或双电源工作z在一个封装内的两个经内部补偿的运算放大器。
z逻辑电路匹配。
DIP-8z功耗小。
z频率范围宽功能框图和管脚排列图SOP-8极限值（绝对最大额定值，若无其它规定，Tamb=25℃）参数名称数值单位电源电压 32或±16 V差分输入电压32 V 输入电压-0.3~32 V DIP封装550功耗(注1)SOP封装530mW 输出端对地短路电流（1放大器）（注2）（V+≤15V、Ta=25℃）持续输入电流（V IN<-0.3V）(注3) 50 mA 工作环境温度-25~85 ℃贮存温度-65~150 ℃深圳市诚鑫源电子有限公司1/5电特性 （若无其它规定，V +=5.0V ）规 范 值 特 性测试条件最 小 典 型 最 大单 位输入失调电压 Ta =25℃2 5 mV 输入偏流 Ta =25℃，I IN(+)或I IN （-），V CM =0V 45 150 nA 输入失调电流 Ta =25℃，I IN(+) - I IN （-），V CM =0V 3 30 nA 输入共模电压范围 Ta =25℃，V +=30V 0 V +-1.5VV +=30V 1 2电源电流 在整个温度范围上，R L =∞在所有运算放大器上，V +=5V 0.5 1.2mA大信号电压增益V +=15V ，Ta=25℃，R L ≥2k Ω（对于V o=1~11V ）50 100 V/mV 共模抑制比 DC ，Ta=25℃，V CM =0~V +-1.5V 70 85 dB 电源抑制比 DC ，Ta=25℃，V +=5~30V 65 100 dB 放大器之间的耦合系数 Ta=25℃，f=1~20kHz （所有的输入）-120 dB输出源电流V IN(+)=1V ,V IN(-)=0V ,V +=15V ,V o=2V ,Ta=25℃ 20 40 mA V IN(-)=1V ,V IN(+)=0V ,V +=15V ,V o=2V ,Ta=25℃10 20 mA 输出吸电流 V IN(-)=1V ,V IN(+)=0V ,V +=15V ,V o=200mV ,Ta=25℃12 50 µA 对地短路电流 V +=15V ， Ta=25℃40 60 mA 输入失调电压 7 mV 输入失调电压漂移 Rs=0Ω 7 µV/℃输入失调电流 I IN(+) - I IN （-） 100 nA输入失调电流漂移 Rs=0Ω 10 pA/℃输入偏置电流 I IN(+)或I IN （-）40 300 nA 输入共模电压范围 V +=30V 0 V +-2V大信号电压增益 V +=15V ，（V o=1~11V ）， R L ≥2k Ω 25 V/mV R L =2k Ω 26 V V OH V +=30VR L =10k Ω27 28 V 输出电压摆幅V OLV +=5V ，R L =10k Ω5 20 mV 源电流 V IN(+)=1V ，V IN(-)=0V ，V +=15V ，V o=2V 10 20 mA 输出电流 吸电流V IN(-)=1V ，V IN(+)=0V ，V +=15V ，V o=2V5 8 mA2/5典型应用3/5典型特性曲线4/55/5。
知道LM358吗？它是什么？双运算放大器LM358功能介绍
知道LM358吗？它是什么？双运算放大器LM358功能介绍一、LM358功能概述双运算放大器LM358，内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。
它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。
二、特性内部频率补偿直流电压增益高(约100dB)单位增益频带宽(约1MHz)电源电压范围宽:单电源(3-30V)双电源(±1.5 一±15V)压摆率(0.3V/us)低功耗电流，适合于电池供电· 低输入偏流低输入失调电压和失调电流共模输入电压范围宽，包括接地差模输入电压范围宽，等于电源电压范围输出电压摆幅大(0 至Vcc-1.5V)三、LM358引脚排列图LM358的封装形式有塑封8引线双列直插式和贴片式，引脚功能如下：LM358内部含有二个运算放大器，我们分别称为第一运放和第二运放。
1脚：第一运放输出端OUT12脚：第一运放反向输入端IN1-3脚：第一运放同向输入端IN1+4脚：接地端GND5脚：第二运放同向输入端IN2+6脚：第二运放反向输入端IN2-7脚：第二运放输出端OUT28脚：正电源引脚VCC四、LM358的功能描述LM358中的运算放大器，可以构成各种电路，比如构成电压比较器，信号从第一运放反向输入端（2脚）和同向输入端（3脚）输入，经比较后由第一运放输出端（1脚）输出。
如果3脚电压大于2脚电压，则1脚输出高电平；如果3脚电压小于2脚电压，则1脚输出低电平。
利用LM358设计的电子制作实例：红外二极管感应报警电路分析与制作五、行情分析LM358该型号，市场上比较常见，在各大网站上，搜索比较频繁，价格一直相对平稳。
有些分析人士，还把该型号归类为电源电路，因为它使用范围比较宽。
LM358最近一段时间市场销量比较稳定，主流品牌是TI、NS、国产品牌，国外品牌的价格一直相对偏高，最新报价有小幅度下滑，在0.4-0.7元/PCS区间波动。
LM358中文资料(详细)教学文案
LM358中文资料LM358是常用的双运放,这里我们介绍一下它的一些资料以及简单电路应用。
简介:LM358里面包括有两个高增益、独立的、内部频率补偿的双运放，适用于电压范围很宽的单电源，而且也适用于双电源工作方式，它的应用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运放的地方使用。
LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。
它的使用范围包括传感放大器、直流增益模组,音频放大器、工业控制、DC增益部件和其他所有可用单电源供电的使用运算放大器的场合。
LM358的封装形式有塑封8引线双列直插式和贴片式。
〈lm358引脚图及引脚功能〉图1 DIP塑封引脚图引脚功能圆形金属壳封装管脚图内部电路原理图LM358的特性(Features)：. 内部频率补偿. 低输入偏流. 低输入失调电压和失调电流. 共模输入电压范围宽，包括接地. 差模输入电压范围宽，等于电源电压范围. 直流电压增益高(约100dB). 单位增益频带宽(约1MHz). 电源电压范围宽：单电源(3—30V)；. 双电源(±1.5 一±15V). 低功耗电流，适合于电池供电. 输出电压摆幅大(0 至Vcc-1.5V)参数输入偏置电流45 nA输入失调电流50 nA输入失调电压2.9mV输入共模电压最大值VCC~1.5 V共模抑制比80dB电源抑制比100dBLM358应用电路图：直流耦合低通RC有源滤波器LED驱动器TTL驱动电路RC有源带通滤波器Squarewave振荡器滞后比较器带通有源滤波器灯驱动程序电流监视器低漂移峰值检测器电压跟随器功率放大器外围电路电压控制振荡器VCO固定电流源脉冲发生器交流耦合反相放大器交流耦合非反相放大器可调增益仪表放大器直流放大器脉冲发生器桥式电流放大器引用差分输入信号直流差动放大器。
LM358功能--中文资料
LM358功能--中文资料LM358功能中文资料LM358是常用的双运放,这里我们介绍一下他的一些资料以及简单电路应用等.简介:LM358里面包括有两个高增益、独立的、内部频率补偿的双运放，适用于电压范围很宽的单电源，而且也适用于双电源工作方式，它的应用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运放的地方使用。
〈LM358引脚图及引脚功能〉LM358封装有塑封8引线双列直插式和贴片式两种。
LM358的特点:. 内部频率补偿. 低输入偏流. 低输入失调电压和失调电流. 共模输入电压范围宽，包括接地. 差模输入电压范围宽，等于电源电压范围. 直流电压增益高(约100dB). 单位增益频带宽(约1MHz). 电源电压范围宽：单电源(3—30V)；. 双电源(±1.5 一±15V). 低功耗电流，适合于电池供电. 输出电压摆幅大(0 至Vcc-1.5V)LM358稳压电路制作电路原理：本稳压器的核心器件采用LM358。
电路原理如下图所示。
它主要由供电、基准电压、电压取样比较等组成。
由红外线传感器、信号放大电路、电压比较器、延时电路和音响报警电路等组成。
红外线探测传感器IC1 探测到前方人体辐射出的红外线信号时，由IC1 的②引脚输出微弱的电信号，经三极管VT1 等组成第一级放大电路放大，再通过C2 输入到运放IC2 （lm358）中进行高增益、低噪声放大，此时由IC2①引脚输出的信号已足够强。
IC3 （lm358）作电压比较器，它的第⑤引脚由R10、VD1 提供基准电压，当IC2①引脚输出的信号电压到达IC3 的⑥引脚时，两个输入端的电压进行比较，此时IC3的⑦引脚由原来的高电平变为低电平。
IC4（lm358）为报警延时电路，R14 和C6 组成延时电路，其时间约为1 分钟。
当IC3 的⑦引脚变为低电平时，C6 通过VD2 放电，此时IC4 的②引脚变为低电平，它与IC4 的③引脚基准电压进行比较，当它低于其基准电压时，IC4 的①引脚变为高电平，VT2 导通，讯响器BL 通电发出报警声。
LM358中文数据手册
LM358中文资料VCD0UTPUT2INPUTS-)INPUTN+)图1 DIP塑封引脚图引脚功能图2圆形金属壳封装管脚图图3内部电路原理图lm358中文资料LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。
它的使用范围包括传感放大器、直流增益模组,音频放大器、工业控制、DC增益部件和其他所有可用单电源供电的使用运算放大器的场合LM358的封装形式有塑封8引线双列直插式和贴片式。
特性（Features）:*内部频率补偿。
*直流电压增益高（约100dB）。
*单位增益频带宽（约1MHz）。
*电源电压范围宽：单电源（3 —30V）;双电源（土1.5 一土15V）*低功耗电流，适合于电池供电。
*低输入偏流。
*低输入失调电压和失调电流。
*共模输入电压范围宽，包括接地。
*差模输入电压范围宽，等于电源电压范围。
*输出电压摆幅大（0至VCC-1.5V）。
参数输入偏置电流45 nA输入失调电流50 nA输入失调电压2.9mV输入共模电压最大值VCC~1.5 V 共模抑制比80dB电源抑制比100dBLM358应用电路图：C1oeijiFR] fl?图4直流耦合低通RC有源滤波器图5 LED驱动器图6 TTL驱动电路源带通滤波器图8 Squarewave 振荡器图9滞后比较器情I M15BLT330 pF卄V2 LMISfiJ3D |F»?3k RK1 IOWv10ffldI~图7 RC有D.IMR1390k120k»?r i T ra <M3sa fO = 1 KH；Q - 25图10带通有源滤波器1总UW顶A L图11灯驱动程序图12电流监视器图13低漂移峰值检测器图15功率放大器外围电路图16电压控制振荡器VCO 屮图17固定电流源脉冲发生器图18图20交流耦合非反相放大器IM• WVRtR1IMk图21可调增益仪表放大器图22直流放大图23脉冲发生器图24桥式电流放大器图25引用差分输入信号140k图26直流差动放大器。

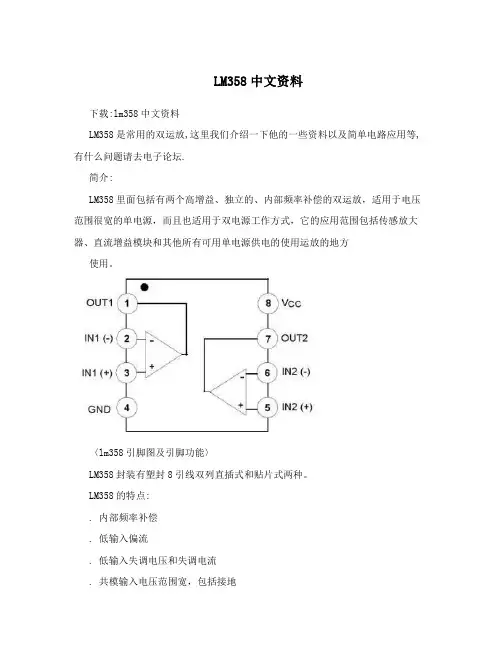

LM358中文资料
LM358中文资料下载:lm358中文资料LM358是常用的双运放,这里我们介绍一下他的一些资料以及简单电路应用等,有什么问题请去电子论坛.简介:LM358里面包括有两个高增益、独立的、内部频率补偿的双运放，适用于电压范围很宽的单电源，而且也适用于双电源工作方式，它的应用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运放的地方使用。
〈lm358引脚图及引脚功能〉LM358封装有塑封8引线双列直插式和贴片式两种。
LM358的特点:. 内部频率补偿. 低输入偏流. 低输入失调电压和失调电流. 共模输入电压范围宽，包括接地. 差模输入电压范围宽，等于电源电压范围. 直流电压增益高(约100dB). 单位增益频带宽(约1MHz). 电源电压范围宽:单电源(3—30V);. 双电源(?1.5 一?15V). 低功耗电流，适合于电池供电. 输出电压摆幅大(0 至Vcc-1.5V)lm358稳压电路制作电路原理:本稳压器的核心器件采用LM358。
电路原理如下图所示。
它主要由供电、基准电压、电压取样比较等组成。
市电从变压器的1、2头输入，3、4头为自耦调压抽头，5、6头为控制电路的电源及取样抽头。
市电电压正常时，因C点电压始终为3V(即R1降压DW稳压所得)，A、B点均大于3V，故A1、A2(lm358芯片)输出低电平;当市电电压下降时，5、6头的电压也随之下降，A点电压也跟着下降，当A点电压下降到低于3V时，A1输出高电平，使三极管V1饱和导通，继电器K1吸合，将调压器输出调于1、3头;当市电电压继续下降时，同理B点电压低于3V时，(VA 反之，如果电压升高时，B点电压也随之升高，当B点电压高于3V时，A2输出低电平，V2截止，H2释放，输出端调至1、3头;当市电电压继续升高时，A点电压高于3V，A1输出低电平，V1截止，K1释放，输出端调至1、2头。
A1、A2为运放，在这里作电压比较器用;IC1为三端稳压块，它为运放及继电器提供供电电源;VD5、VD6为保护二极管。
LM358中文资料
LM358中文资料下载:lm358中文资料LM358是常用的双运放,这里我们介绍一下他的一些资料以及简单电路应用等,有什么问题请去电子论坛.简介:LM358里面包括有两个高增益、独立的、内部频率补偿的双运放，适用于电压范围很宽的单电源，而且也适用于双电源工作方式，它的应用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运放的地方使用。
〈lm358引脚图及引脚功能〉LM358封装有塑封8引线双列直插式和贴片式两种。
LM358的特点:. 内部频率补偿. 低输入偏流. 低输入失调电压和失调电流. 共模输入电压范围宽，包括接地. 差模输入电压范围宽，等于电源电压范围. 直流电压增益高(约100dB). 单位增益频带宽(约1MHz). 电源电压范围宽:单电源(3—30V);. 双电源(?1.5 一?15V). 低功耗电流，适合于电池供电. 输出电压摆幅大(0 至Vcc-1.5V)lm358稳压电路制作电路原理:本稳压器的核心器件采用LM358。
电路原理如下图所示。
它主要由供电、基准电压、电压取样比较等组成。
市电从变压器的1、2头输入，3、4头为自耦调压抽头，5、6头为控制电路的电源及取样抽头。
市电电压正常时，因C点电压始终为3V(即R1降压DW稳压所得)，A、B点均大于3V，故A1、A2(lm358芯片)输出低电平;当市电电压下降时，5、6头的电压也随之下降，A点电压也跟着下降，当A点电压下降到低于3V时，A1输出高电平，使三极管V1饱和导通，继电器K1吸合，将调压器输出调于1、3头;当市电电压继续下降时，同理B点电压低于3V时，(VA 反之，如果电压升高时，B点电压也随之升高，当B点电压高于3V时，A2输出低电平，V2截止，H2释放，输出端调至1、3头;当市电电压继续升高时，A点电压高于3V，A1输出低电平，V1截止，K1释放，输出端调至1、2头。
A1、A2为运放，在这里作电压比较器用;IC1为三端稳压块，它为运放及继电器提供供电电源;VD5、VD6为保护二极管。
lm358中文详细资料
LM358 内部包括有两个独立的、高增益、内部频率补偿的双运算放大器， 适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工 作条件下，电源电流与 电源电压无关。它的使用范围包括传感放大器、直流增益 模组, 音频放大器、工业控制、DC 增益部件和其他所有可用单电源供电的使用运算放大器的场合。 LM358 的封装形式有塑封8引线双列直插式和贴片式。 特性(Features) ： ＊内部频率补偿。 ＊直流电压增益高( 约100dB) 。 ＊单位增益频带宽( 约1MHz) 。 ＊电源电压范围宽：单电源(3—30V) ；双电源(±1.5一±15V) 。 ＊低功耗电流，适合于电池供电。 ＊低输入偏流。 ＊低输入失调电压和失调电流。 ＊共模输入电压范围宽，包括接地。 ＊差模输入电压范围宽，等于电源电压范围。 ＊输出电压摆幅大（0至Vcc-1.5V) 。 参数 输入偏置电流45 nA 输入失调电流50 nA 输入失调电压2.9mV 输入共模电压最大值VCC~1.5 V 共模抑制比80dB 电源抑制比100dB
");c[e]("
/dlt/jcdl/ysfd/201003/2610.html[2010/4/28 15:03:55]
lm358中文资料下载_电路图之家
图1 DIP 塑封引脚图引脚功能
图2 圆形金属壳封装管脚图
图3 内部电路原理图 LM358 应用电路图：
/CHS
推荐内容 运算放大器积分电路图 积分运算电路的分析方法与加法电路差 不多，反相积分运算电路如图1 所示。根 运算放大器原理 运算放大器（Operational Amplifier, 简称OP、OPA、OPAMP ） 施密特电路 人们都知道施密特电路，这是根据设计 者名字的叫法，一般叫滞后电路。 如果 三运放差分放大电路 三运放差分电路 如图所示的同相并联三 运放结构，这种结构可以较好地满足上 运算放大器开环电压增益 开环电压增益AVOL 的定义与量测方法 1. AVOL 的定义： 在不具负反馈情况 热点内容 运算放大器减法电路原理 比较器和运算放大器的区别 运算放大器微分电路图 实用微分器 运算放大器积分电路图 基本微分器 同相放大电路 运算放大器原理 LM324应用原理 低噪声微分器
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LM358功能中文资料LM358是常用的双运放,这里我们介绍一下他的一些资料以及简单电路应用等. 简介:
LM358里面包括有两个高增益、独立的、内部频率补偿的双运放，适用于电压范围很宽的单电源，而且也适用于双电源工作方式，它的应用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运放的地方使用。
〈LM358引脚图及引脚功能〉LM358封装有塑封8引线双列直插式和贴片式两种。
LM358的特点:
. 内部频率补偿
. 低输入偏流
. 低输入失调电压和失调电流
. 共模输入电压范围宽，包括接地
. 差模输入电压范围宽，等于电源电压范围
. 直流电压增益高(约100dB)
. 单位增益频带宽(约1MHz)
. 电源电压范围宽：单电源(3—30V)；
. 双电源(±1.5 一±15V)
. 低功耗电流，适合于电池供电
. 输出电压摆幅大(0 至Vcc-1.5V)
LM358稳压电路制作
电路原理：本稳压器的核心器件采用LM358。
电路原理如下图所示。
它主要由供电、基准电压、电压取样比较等组成。
市电从变压器的1、2头输入，3、4头为自耦调压抽头，5、6头为控制电路的电源及取样抽头。
市电电压正常时，因C点电压始终为3V（即R1降压DW稳压所得），A、
B点均大于3V，故A1、A2（lm358芯片）输出低电平；当市电电压下降时，5、6头的电压也随之下降，A点电压也跟着下降，当A点电压下降到低于3V时，A1输出高电平，使三极管V1饱和导通，继电器K1吸合，将调压器输出调于1、3头；当市电电压继续下降时，同理B点电压低于3V时，（VA 反之，如果电压升高时，B点电压也随之升高，当B点电压高于3V时，A2输出低电平，V2截止，H2释放，输出端调至1、3头；当市电电压继续升高时，A点电压高于3V，A1输出低电平，V1截止，K1释放，输出端调至1、2头。
A1、A2为运放，在这里作电压比较器用；IC1为三端稳压块，它为运放及继电器提供供电电源；VD5、VD6为保护二极管。
lm358红外探测报警器制作
该报警器的核心部件采用LM358，他能探测人体发出的红外线，当人进入报警器的监视区域内，即可发出报警声，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。
电路原理如下：
〈LM358应用电路〉
由红外线传感器、信号放大电路、电压比较器、延时电路和音响报警电路等组成。
红外线探测传感器IC1 探测到前方人体辐射出的红外线信号时，由IC1 的②引脚输出微弱的电信号，经三极管VT1 等组成第一级放大电路放大，
再通过C2 输入到运放IC2 （lm358）中进行高增益、低噪声放大，此时由IC2①引脚输出的信号已足够强。
IC3 （lm358）作电压比较器，它
的第⑤引脚由R10、VD1 提供基准电压，当IC2①引脚输出的信号电压到达IC3 的⑥引脚时，两个输入端的电压进行比较，此时IC3 的⑦引脚由原来的高电平变为低电平。
IC4（lm358）为报警延时电路，R14 和C6 组成延时电路，其时间约为1 分钟。
当IC3 的⑦引脚变为低电平时，C6 通过VD2 放电，此时IC4 的②引脚变为低电平，它与IC4 的③引脚基准电压进行比较，当它低于其基准电压时，IC4 的①引脚变为高电平，VT2 导通，讯响器BL 通电发出报警声。
人体的红外线信号消失后，IC3 的⑦引脚又恢复高电平输出，此时VD2 截止。
由于C6 两端的电压不能突变，故通过R14 向C6 缓慢充电，当C6 两端的电压高于其基准电压时，IC4 的①引脚才变为低电平，时间约为1 分钟，即持续1 分钟报警。
这是一个典型的lm358应用电路，希望大家在此器件运用中，举一反3，发掘出更多有用的电路来。
由VT3、R20 、C8 组成开机延时电路，时间也约为1 分钟，它的设置主要是防止使用者开机后立即报警，好让使用者有足够的时间离开监视现场，同时可防止停电后又来电时产生误报。
元件选择与电路制作
元器件清单:
编号名称型号数量编号名称型号数量R1 电阻 47K 1 C10 电解电容470u/25V 1 R2 电阻 1M 1 C11 涤纶电容0.1u 1 R3 电阻 1K 1 VD1－VD5 整流二极管IN4001 5 R4 电阻 4.7K 1 U 全桥2A/50V 1 R5 R6 R9 R12 R13 R15 电阻100K (R12 为线性微调电阻) 6 VT1 晶体三极管9014 1 R7 R10 R11 R17 电阻10K 4 VT2 晶体三极管MPSA13 0.5A 30V 1 R8、R16 电阻300K 2 VT3 晶体三极管8050 1 R14 电阻470K 1 IC1 红外线传感器Q74 1 R18 电阻2.4K 1 IC2 运放LM358 1 R19 电阻220Ω 1 IC3 比较器LM393 1 R20 电阻560K 1 IC4 三端稳压器78L06 1 C1 C2 C6 C8 C9 电解电容47u/16V (C2 、C5 用钽电解）5 BL 电磁讯响器U=12V 1 C3 C5 电解电容22u/16V 2 T 电源变压器12V 5W 1 C4 涤纶电容0.01u 1 S 钮子开关1 C7 电解电容220u/16V 1
本机静态工作电流约10mA，接通电源约1 分钟后进入守候状态，只要有人进入监视区便会报警，人离开后约1 分钟停止报警。
如果将讯响器改为继电器驱动其它装置即作为其它控制用。
安装无误，接上电源进行调试，让一个人在探测器前方7－10m 处走动，调整电路中的R12 ，使讯响器报警即可。
其它部分只要元器件质量良好且焊接无误，几乎不用调试即可正常工作。
