沥青混合料面层施工检验标准
沥青路面施工技术质量标准
沥青路面施工技术质量标准<1>基层1、沥青面层施工前应对基层进行检查，基层质量不符合要求的不得铺筑沥青面层。
2、新建沥青路面的基层按结构组合设计要求，选用沥青稳定碎石、沥青贯入式、级配碎石、级配砂砾等柔性基层；水泥稳定土或粒料、石灰与粉煤灰稳定土或粒料的半刚性基层；碾压式水泥混凝土、贫混凝土等刚性基层；以及上部使用柔性基层，下部使用半刚性基层的混合式基层。
3、半刚性基层沥青路面的基层与沥青层宜在同一年内施工，以减少路面开裂。
4、以旧沥青路面作基层时，应根据旧路面质量，确定对原有路面修补、铣刨、加铺罩面层。
旧沥青路面的整平应按高程控制铺筑，分层整平的一层最大厚度不宜超过100mm。
5、以旧的水泥混凝土路面作基层加铺沥青面层时，应根据旧路面质量，确定处治工艺，确认能满足基层要求后，方能加铺沥青层。
6、旧路面处理后必须彻底清除浮灰，根据需要并作适当的铣刨处理，洒布粘层油，再铺筑新的结构层。
<2>材料<2.1>一般规定1、沥青路面使用的各种材料运至现场后必须取样进行质量检验，经评定合格方可使用，不得以供应商提供的检测报告或商检报告代替现场检测。
2、沥青路面集料的选择必须经过认真的料源调查，确定料源应尽可能就地取材。
质量符合使用要求，石料开采必须注意环境保护，防止破坏生态平衡。
3、集料粒径规格以方孔筛为准。
不同料源、品种、规格的集料不得混杂堆放。
<2.2>道路石油沥青1、沥青路面采用的沥青标号，宜按照公路等级、气候条件、交通条件、路面类型及在结构层中的层位及受力特点、施工方法等，结合当地的使用经验，经技术论证后确定。
（1）对高速公路、一级公路，夏季温度高、高温持续时间长、重载交通、山区及丘陵区上坡路段、服务区、停车场等行车速度慢的路段，尤其是汽车荷载剪应力大的层次，宜采用稠度大、60℃粘度大的沥青，也可提高高温气候分区的温度水平选用沥青等级；对冬季寒冷的地区或交通量小的公路、旅游公路宜选用稠度小、低温延度大的沥青；对温度日温差、年温差大的地区宜注意选用针入度指数大的沥青。
沥青路面质量标准和检验方法
7
压实度
必须符合设计要求和现行有关标准规定
称质量检查
8
面层厚度偏差
沥青混凝土、沥青碎石
±5
mm
挖坑、钢尺检查
贯入式、表面点治
±10mm，且不大于±10％
一
般
项
目
1
面层平整度
沥青混凝土、沥青碎石
≤5
mm
3m直尺或靠尺及塞尺随机检查
贯入式、表面点治
≤10
mm
2
路面宽度偏差
±30
mm
用钢尺检查
3
路面中线标高偏差
打造全网一站式需求
日最高气温大于15日最低气温大于温度计测定和检查施工记录混合料配合比应符合设计要求和现行有关标准的规定现场称量观察检查初期养护应符合设计要求和现行有关标准的规定观察检查施工缝伸缩缝留设应符合设计要求和gb50092的规定应紧密平整边缘垂直成线观察检查表面质量表面应平整坚实不得有脱落掉渣裂缝推挤烂边粗细骨料集中等现象接槎平顺不得有明显轮迹不得有积水观察检查必须符合设计要求和现行有关标准规定称质量检查面层厚度偏差mm挖坑钢尺检查面点治10mm且不大于10面层平整mm3m直尺或靠尺及塞尺随机检查面点治10mm路面宽度偏差30mm用钢尺检查路面中线标高偏差20mm用水准仪检查路面横向坡度偏差坡长的05坡度尺或用水准仪检查mm用钢尺检查取最大值注1
温度计测定和检查施工记录
3
混合料配合比
应符合设计要求和现行有关标准的规定
现场称量，观察检查
4ቤተ መጻሕፍቲ ባይዱ
初期养护
应符合设计要求和现行有关标准的规定
观察检查
5
施工缝、伸缩缝留设
应符合设计要求和GB 50092的规定，应紧密、平整，边缘垂直成线
沥青路面验收标准
精心整理
热拌沥青混合料面层质量检验应符合下列规定：
主控项目
1）沥青混合料面层压实度，对城市快速路、主干路不应小于96％；对
次干路及以下道路不应小于95％。
2
度）。
233检查数量：全数检查。
检验方法：观察。
4热拌沥青混合料面层允许偏差应符合表8.5.1的规定。
表8.5.1热拌沥青混合料面层允许偏差
规定。
检查数量：按不同材料进场批次，每批次1次。
检验方法：查出厂合格证及进场复检报告。
2压实度不应小于95%。
检查数量：每1000m2抽检1点。
检验方法：灌砂法、灌水法、蜡封法。
3弯沉值，不得大于设计规定。
检查数量：按设计规定。
检验方法：每车道、每20m，测1点。
4面层厚度应符合设计规定，允许偏差为－5～＋15mm。
1沥青、乳化沥青的品种、指标、规格应符合设计和本规范的有关规定。
检查数量：按进场批次。
检验方法：查出厂合格证、出厂检验报告、进场检验报告。
一般项目
2集料应压实平整，沥青应洒布均匀、无露白，嵌缝料应撒铺、扫墁均匀，不应有重叠现象。
3沥青表面处治允许偏差应符合表9.4.2的规定。
表9.4.2沥青表面处治允许偏差。

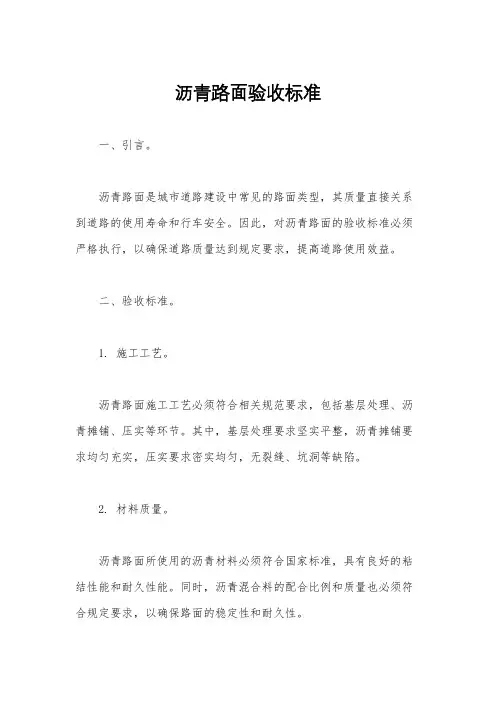

沥青路面验收标准
沥青路面验收标准一、引言。
沥青路面是城市道路建设中常见的路面类型，其质量直接关系到道路的使用寿命和行车安全。
因此，对沥青路面的验收标准必须严格执行，以确保道路质量达到规定要求，提高道路使用效益。
二、验收标准。
1. 施工工艺。
沥青路面施工工艺必须符合相关规范要求，包括基层处理、沥青摊铺、压实等环节。
其中，基层处理要求坚实平整，沥青摊铺要求均匀充实，压实要求密实均匀，无裂缝、坑洞等缺陷。
2. 材料质量。
沥青路面所使用的沥青材料必须符合国家标准，具有良好的粘结性能和耐久性能。
同时，沥青混合料的配合比例和质量也必须符合规定要求，以确保路面的稳定性和耐久性。
3. 路面平整度。
沥青路面的平整度是影响行车舒适性和安全性的重要指标。
验收时应使用专业仪器进行测量，确保路面平整度符合规定要求，避免因路面不平整而影响行车安全。
4. 路面标线。
沥青路面的标线应符合国家标准要求，包括标线颜色、宽度、间距等规定。
标线应清晰明了，不得有模糊、漏刷等现象，以确保行车安全和交通秩序。
5. 排水设施。
沥青路面验收还需关注排水设施的设置和排水效果。
排水设施应设置合理，排水效果良好，避免因积水而影响路面使用寿命和行车安全。
6. 环境保护。
在沥青路面施工过程中，要严格执行环保要求，控制施工污染，做好施工现场的环境保护工作，确保施工过程对周边环境的影响最小化。
三、结论。
沥青路面验收标准是确保道路质量的重要保障，只有严格执行验收标准，才能保证沥青路面的使用寿命和行车安全。
因此，相关部门和施工单位应共同遵守验收标准，确保沥青路面质量达标，为人民群众提供更加安全、舒适的出行环境。
沥青路面验收标准
热拌沥青混合料面层质量检验应符合下列规定：主控项目1）沥青混合料面层压实度，对城市快速路、主干路不应小于96％；对次干路及以下道路不应小于95％。
检查数量：每1000m2测1点。
检验方法：查试验记录（马歇尔击实试件密度，试验室标准密度）。
2）面层厚度应符合设计规定，允许偏差为＋10～－5mm。
检查数量：每1000m2测1点。
检验方法：钻孔或刨挖,用钢尺量。
3）弯沉值，不应大于设计规定。
检查数量：每车道、每20m，测1点。
检验方法：弯沉仪检测。
一般项目3表面应平整、坚实，接缝紧密，无枯焦；不应有明显轮迹、推挤裂缝、脱落、烂边、油斑、掉渣等现象，不得污染其他构筑物。
面层与路缘石、平石及其他构筑物应接顺，不得有积水现象。
检查数量：全数检查。
检验方法：观察。
4热拌沥青混合料面层允许偏差应符合表8.5.1的规定。
表8.5.1 热拌沥青混合料面层允许偏差注：1 测平仪为全线每车道连续检测每100m计算标准差σ；无测平仪时可采用3m直尺检测；表中检验频率点数为测线数；2 平整度、抗滑性能也可采用自动检测设备进行检测；3 底基层表面、下面层应按设计规定用量洒泼透层油、粘层油；4 中面层、底面层仅进行中线偏位、平整度、宽度、横坡的检测；5 改性（再生）沥青混凝土路面可采用此表进行检验；6 十字法检查井框与路面高差，每座检查井均应检查。
十字法检查中，以平行于道路中线，过检查井盖中心的直线做基线，另一条线与基线垂直，构成检查用十字线。
9.4 检验标准9.4.1 沥青贯入式面层质量检验应符合下列规定：主控项目1沥青、乳化沥青、集料、嵌缝料的质量应符合设计及本规范的有关规定。
检查数量：按不同材料进场批次，每批次1次。
检验方法：查出厂合格证及进场复检报告。
2压实度不应小于95%。
检查数量：每1000m2抽检1点。
检验方法：灌砂法、灌水法、蜡封法。
3弯沉值，不得大于设计规定。
检查数量：按设计规定。
检验方法：每车道、每20m，测1点。

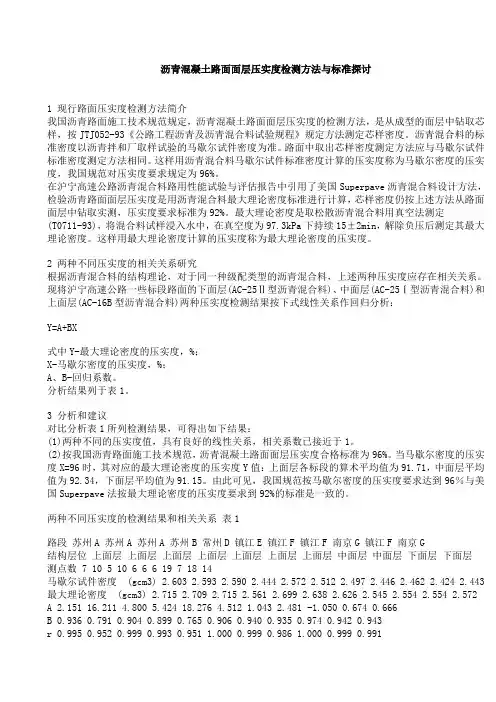

沥青混合料的密度与压实度标准
沥青混凝土路面面层压实度检测方法与标准探讨1 现行路面压实度检测方法简介我国沥青路面施工技术规范规定，沥青混凝土路面面层压实度的检测方法，是从成型的面层中钻取芯样，按JTJ052-93《公路工程沥青及沥青混合料试验规程》规定方法测定芯样密度。
沥青混合料的标准密度以沥青拌和厂取样试验的马歇尔试件密度为准。
路面中取出芯样密度测定方法应与马歇尔试件标准密度测定方法相同。
这样用沥青混合料马歇尔试件标准密度计算的压实度称为马歇尔密度的压实度，我国规范对压实度要求规定为96%。
在沪宁高速公路沥青混合料路用性能试验与评估报告中引用了美国Superpave沥青混合料设计方法，检验沥青路面面层压实度是用沥青混合料最大理论密度标准进行计算，芯样密度仍按上述方法从路面面层中钻取实测，压实度要求标准为92%。
最大理论密度是取松散沥青混合料用真空法测定(T0711-93)，将混合料试样浸入水中，在真空度为97.3kPa下持续15±2min，解除负压后测定其最大理论密度。
这样用最大理论密度计算的压实度称为最大理论密度的压实度。
2 两种不同压实度的相关关系研究根据沥青混合料的结构理论，对于同一种级配类型的沥青混合料，上述两种压实度应存在相关关系。
现将沪宁高速公路一些标段路面的下面层(AC-25Ⅱ型沥青混合料)、中面层(AC-25Ⅰ型沥青混合料)和上面层(AC-16B型沥青混合料)两种压实度检测结果按下式线性关系作回归分析：Y=A+BX式中Y-最大理论密度的压实度，%；X-马歇尔密度的压实度，%；A、B-回归系数。
分析结果列于表1。
3 分析和建议对比分析表1所列检测结果，可得出如下结果：(1)两种不同的压实度值，具有良好的线性关系，相关系数已接近于1。
(2)按我国沥青路面施工技术规范，沥青混凝土路面面层压实度合格标准为96%。
当马歇尔密度的压实度X=96时，其对应的最大理论密度的压实度Y值：上面层各标段的算术平均值为91.71，中面层平均值为92.34，下面层平均值为91.15。
沥青混凝土面层施工及质量检验评定
沥青混凝土面层施工及质量检验评定主要阐述二级公路摊铺机摊铺的全过程机械化施工热沥青下封层和沥青砼AC施工工艺、及主要工序控制环节，结合工程实践，数理统计检验评定沥青路面质量。
沥青商品混凝土面层是指各种粒径的碎石、石屑、中砂、矿粉与沥青在高温状态拌和形成的混合料，经摊铺、压实而成的路面。
优点平整度好，无伸缩缝，行车舒适。
一、原材料和配合比控制（1）施工前完成原材料试验工作主要测试：碎石的压碎值指标；沥青材料的针入度、延度、软化点指标；碎石与沥青的粘结力试验；沥青商品混凝土配合比设计及油石比设计；砂石料的筛分及含泥量测定。
具体为：1.沥青：二级公路常用B级90标号，进场前应检验针入度、延度、软化点等指标。
2.粗集料：有良好的颗粒形状，洁净、干燥、表面粗糙，有棱角破口碎石，粒径规格要符合要求。
压碎值不大于30%，磨耗损失不大于35%，表观相对密度不小于2.45吨/立方米，吸水率不大于3%，与沥青的黏附性不小于3级，针片状颗粒含量不大于20%，软石含量不大于5%。
3.细集料：天然砂、石屑等细集料应洁净、干燥、无风化、无杂质，粒径规格符合要求，表观相对密度不小于2.45吨/立方米，含泥量不大于5%，砂当量不小于50。
沥青商品混凝土中天然砂用量不宜超过集料总量的20%。
4.矿粉：应干燥、洁净，不应含有泥土等杂质，无团粒结块，含水量不大于1%，亲水系数不大于1%，塑性指数不大于4%。
（2）试验路段工作全面开始铺筑前，先铺一段试验路，总结出有关数据，以此为标准指导正式生产，需总结以下资料：最佳油石比范围；最佳混合料配合比；摊铺机的松铺厚度；碾压遍数。
二、主要机械和试验仪器：间歇式沥青商品混凝土拌和机、运料车、摊铺机、振动钢轮压路机，胶轮压路机，洒水车。
沥青延伸度仪、沥青软化点仪、沥青针入度仪、马歇尔电动击实仪、沥青混合料稳定度测定仪和沥青含量抽提仪、三氯乙烯回收仪等。
三、下封层施工工艺流程清扫基层、喷洒热沥青、撒布石屑、碾压等。
沥青路面验收标准
主控项目1）沥青混合料面层压实度，对城市快速路、主干路不应小于96％；对次干路及以下道路不应小于95％。
检查数量：每1000m2测1点。
检验方法：查试验记录（马歇尔击实试件密度，试验室标准密度）。
2）面层厚度应符合设计规定，允许偏差为＋10～－5mm。
检查数量：每1000m2测1点。
检验方法：钻孔或刨挖,用钢尺量。
3）弯沉值，不应大于设计规定。
检查数量：每车道、每20m，测1点。
检验方法：弯沉仪检测。
一般项目3表面应平整、坚实，接缝紧密，无枯焦；不应有明显轮迹、推挤裂缝、脱落、烂边、油斑、掉渣等现象，不得污染其他构筑物。
面层与路缘石、平石及其他构筑物应接顺，不得有积水现象。
检查数量：全数检查。
检验方法：观察。
4热拌沥青混合料面层允许偏差应符合表8.5.1的规定。
表8.5.1 热拌沥青混合料面层允许偏差注：1 测平仪为全线每车道连续检测每100m计算标准差σ；无测平仪时可采用3m直尺检测；表中检验频率点数为测线数；2 平整度、抗滑性能也可采用自动检测设备进行检测；3 底基层表面、下面层应按设计规定用量洒泼透层油、粘层油；4 中面层、底面层仅进行中线偏位、平整度、宽度、横坡的检测；5 改性（再生）沥青混凝土路面可采用此表进行检验；6 十字法检查井框与路面高差，每座检查井均应检查。
十字法检查中，以平行于道路中线，过检查井盖中心的直线做基线，另一条线与基线垂直，构成检查用十字线。
检验标准9.4.1 沥青贯入式面层质量检验应符合下列规定：主控项目1沥青、乳化沥青、集料、嵌缝料的质量应符合设计及本规范的有关规定。
检查数量：按不同材料进场批次，每批次1次。
检验方法：查出厂合格证及进场复检报告。
2压实度不应小于95%。
检查数量：每1000m2抽检1点。
检验方法：灌砂法、灌水法、蜡封法。
3弯沉值，不得大于设计规定。
检查数量：按设计规定。
检验方法：每车道、每20m，测1点。
4面层厚度应符合设计规定，允许偏差为－5～＋15mm。
沥青路面质量评分标准
沥青路面质量评分标准沥青路面质量检验内容包括基本要求、实测项目、外观评定和质量保证资料4个部分。
只有在其使用的原材料、半成品、成品及施工工艺符合基本要求的规定，且无严重外观缺陷和质量保证资料真实并齐全时，才能对沥青路面质量进行检验评定。
实测项目规定极值是指任一单个检测值都不能突破的极限值，不符合时该实测项目为不合格。
沥青路面质量检验的评分：评分值满分为100分，按实测项目采用加权平均法计算。
存在外观缺陷或资料不全应予减分。
沥青路面质量检验得分=∑[检查项目得分×权值]/∑检查项目权值沥青路面质量检验评分值=分项工程得分-外观缺陷减分-资料不全减分计分规定：1）基本要求检查：不符合基本要求规定时，不得进行工程质量的检验和评定。
2）实测项目计分：采用现场抽样，按照规定频率和下列计分方法：检查项目合格率=检查合格点数/检查项目全部点数×100% 检查项目得分=检查项目合格率×1003）外观缺陷减分：发现缺陷，应进行减分，对于较严重的外观缺陷，施工单位必须采取措施进行修整处理。
4）资料不全减分：施工资料和图表残缺，缺乏最基本的数据，或有伪造涂改者，不予检验和评定。
资料不全予以减分。
沥青路面质量评分标准值包括路面外观、实测项目和质保资料三项，总分100分。
总分不小于75分者为合格，小于75分者为不合格。
一、沥青面层基本要求1）沥青混合料的集料质量及集料级配应符合设计要求和施工规范的规定。
2）严格控制各种集料和沥青用量及各种材料和沥青混合料的加热温度，沥青材料及混合料的各项指标应符合设计和施工规范要求。
沥青混合料的生产，每日应做抽提试验、马歇尔稳定度试验。
集料级配、沥青含量、马歇尔稳定度等结果的合格率应不小于90%。
热拌沥青混合料面层检验批质量检验记录
热拌沥青混合料面层检验批质量检验记录一、检验概述热拌沥青混合料面层是道路施工中的重要组成部分，对保障道路的使用寿命和安全性具有重要意义。
为了确保热拌沥青混合料面层施工质量，本检验记录对热拌沥青混合料面层进行质量检验，并详细记录检验过程和结果。
二、检验目的1. 验证热拌沥青混合料面层的配合比是否符合设计要求；2. 检查热拌沥青混合料面层的密实性和平整度；3. 检验热拌沥青混合料面层的厚度是否满足规范要求。
三、检验内容1. 配合比检验：（1）取得热拌沥青混合料面层样品，进行实验室测试；（2）测定样品中矿料、沥青、沥青混合料的配比；（3）判断配合比是否符合设计要求。
2. 密实度检验：（1）取得热拌沥青混合料面层样品，制作试件；（2）采用密实度试验设备对试件进行压实；（3）测定试件的密实度，判断是否满足规范要求。
3. 平整度检验：（1）对完工的热拌沥青混合料面层进行平整度检验；（2）采用平均高度差、标准偏差等指标测定面层的平整度；（3）判断面层的平整度是否满足规范要求。
4. 厚度检验：（1）选择多个点位取得热拌沥青混合料面层的样品；（2）采用厚度测量仪器对样品进行测量；（3）记录每个点位的实际厚度值，并判断是否满足规范要求。
四、检验过程1. 准备工作：（1）根据施工图纸确定取样点位；（2）准备取样工具及仪器设备。
2. 配合比检验：（1）按照设计要求，取得热拌沥青混合料面层样品；（2）将样品送至实验室进行配合比检验；（3）记录检验结果。
3. 密实度检验：（1）制作试件，并标明取样点位；（2）使用密实度试验设备对试件进行压实；（3）测定试件的密实度，并记录检验结果。
4. 平整度检验：（1）选择多个点位对热拌沥青混合料面层进行测量；（2）采用测高仪或其他工具，测量高程值，并记录；（3）根据测量结果计算平均高度差、标准偏差等指标，并判断是否合格。
5. 厚度检验：（1）选择多个点位取得热拌沥青混合料面层样品；（2）采用厚度测量仪器对样品进行测量；（3）记录每个点位的实际厚度值，并判断是否满足规范要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.摊铺机必须缓慢、均匀、连续不间断地摊铺，不得随意变换速度或中途停顿，以提高平整度，减少沥青混合料的离析。摊铺速度宜控制在2～6 m/min的范围内。当发现沥青混合料出现明显的离析、波浪、裂缝、拖痕时，应分析原因，予以及时消除。
培训记录表
培训部门：
培训内容
培训时间
培训地点
培训人
培训方式
培训过程简述：
一、机械摊铺要点
1.热拌沥青混合料应采用履带式或轮胎式沥青摊铺机。摊铺机的受料斗应涂刷薄层隔离剂或防粘结剂。
2.铺筑高等级道路沥青混合料时，1台摊铺机的铺筑宽度不宜超过6(双车道)～7. 5m(三车道以上)，通常采用2台或多台摊铺机前后错开10～20m呈梯队方式同步摊铺，两幅之间应有30～60mm左右宽度的搭接，并应避开车道轮迹带，上下层搭接位置宜错开200mm以上。
3、检验标准
1、道路用沥青的品种、标号应符合国家现行有关标准和规范要求
检查数量：按同一生产厂家、同一品种、同一标号、同一批号连续进场的沥青
检验方法：查看出厂合格证、检验报告并进场复验
2、沥青混合料所选用的粗集料、细集料、矿粉、纤维稳定剂等的质量及规格应符合规范要求
检查数量：按不同品种产品进场批次和产品抽样检验方案确定
检查数量：每1000㎡测1点。
检验方法：查看试验记录
2）、面层厚度应符合设计规定，允许偏差为+10~-5mm。
检查数量：每1000㎡测1点。
检验方法：钻孔或刨挖，用钢尺量。
3）、弯沉值，不应小于设计规定
检查数量：每车道、每20m。测1点。
检验方法：弯沉仪检测。
一般项目
1）、表面应平整、坚实，接缝紧密，无枯焦；不应有明显轮迹、推挤裂缝、脱落、烂边、油斑、掉渣等现象，不得污染其它构筑物。面层与路缘石、平石及其它构筑物应接顺，不得有积水现象。
8.摊铺机的螺旋布料器转动速度与摊铺速度应保持均衡。为减少摊铺中沥青混合料的离析，布料器两侧应保持有不少于送料器2/3高度的混合料。摊铺的混合料，不宜用人工反复修整。
二、人工施工要，路中一侧宜预先设置挡板；摊铺时应扣锹布料，不得扬锹远甩；边摊铺边整平，严防骨料离析；摊铺不得中途停顿，并尽快碾压；低温施工时，卸下的沥青混合料应覆盖篷布保温。
检验方法：观察、检查进场检验报告
3、热拌沥青混合料、热拌改性沥青混合料、SMA混合料。查看出厂合格证、检验报告并进场复验，拌和温度、出厂温度应符合规范要求
检查数量：全数检查
检验方法：查测温记录，现场检测温度
4、热拌沥青混合料面层质量检验应符合下列规定：
主控项目
1）、沥青混合料面层压实度，对城市快速路、主干路不应小于96%；对次干路及以下道路不应小于95%，
5.摊铺机应采用自动找平方式。下面层宜采用钢丝绳引导的高程控制方式。上面层宜采用平衡梁或滑靴并辅以厚度控制方式摊铺。
6.热拌沥青混合料的最低摊铺温度根据铺筑层厚度、气温、下卧层表面温度，并按现行规范要求执行。城市快速路、主干路不宜在气温低于10℃条件下施工。
7.沥青混合料的松铺系数应根据试铺试压确定。应随时检查铺筑层厚度、路拱及横坡，并辅以使用的沥青混合料总量与面积校验平均厚度。松铺系数的取值可参考表1K411041-1中所给的范围。
培训考核情况：
培训效果评估：
备注
