摩托车高压包就是个变压器吗？今天带你了解它!
摩托车高压包就是个变压器吗？今天带你了解它！
作者：乐山杨吉祥高压包是点火系统中的关键器件，
火花塞高压放电产生火花的高压电，就来自于高压包。
它相当于把点火器输出的精准点火信号放大上万倍，产生高电压，在火花塞两极间隙，击穿混合气体放电引燃混合气。
GY6-125用电容式高压包根据点火器的不同工作方式，其相应配用的高压包也分两种形式。
一种是电容式高压包，这是最常见的一种，其外观特征是体积较小，明显特征是一端接地；另一种是电感式高压包，通常在铃木车系上使用较多，其外观特征是体积较大，明显特征是一端接正电源。
GS125用电感式高压包高压包是根据点火器配用的，用错了形式会影响寿命和点火能力。
那么，为什么高压包要区分电容和电感的呢？这是由其与点火器匹配时的工作原理决定的！
电容高压包产生高压电的原理是这样的：提供给高压包初级的点火的能量是存储在点火器高压电容内的，在点火时刻来临时，可控硅接通放电回路，对高压电容通过高压包初级线圈进行瞬间放电，这个放电的电压高（等于电容耐压）、时
间短（10us~50us），通过高压包次级升压达到2~3万V的高压进行点火。
由于初始点火能量是存贮在点火器的高压电容中的，所以这种方式叫电容点火。
而电感高压包产生高压
电的原理是这样的：电厂点火器在点火时刻之前提前导通，高压包初级一直存在3A左右的电流，建立了很强的磁场。
在点火时刻来临时，晶体管瞬间关断，高压包初级电流瞬间消失，电流的突变会引发磁场的突变，于是在高压包次级产生很强的感生电动势，次级产生2~3万V的高压进行点火。
电容式高压包及其配套点火器，无论是直流点火还是交流点火，其最高支持转速都取决于高压电容的充电时间，因为电容充电是需要时间的，电容容量越大，充电速度就越慢，在极高转速时，如果无法保证充足充电时间，电容就无法充满电，输出到高压包产生的点火电压就会越低。
所以，电喷车一般采用隔圈点火的方式，所以，有些化油器车使用的高端智能点火器，也是采用了隔圈点火的技术，就是为了保证充电时间，以支持更高的转速。
平时我们维修摩托车，一般接触的都是单头高压包，事实上还有种双头高压包。
双头高压包基本上用于直列多缸车上，双头高压包点火和单头高压包点火的频率和点火方式都不相同。
从实测波形看，双头高压包点火的波形基本上差不多，双头高压包虽然一个高压包控制两只缸，但是它的点火电流相位是相反的。

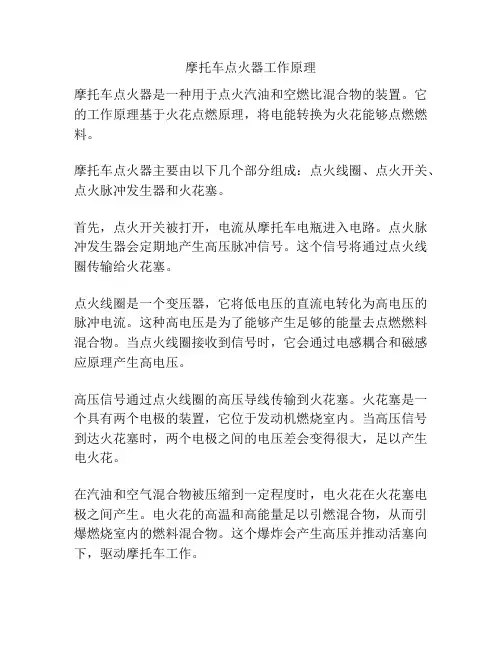

摩托车点火器工作原理
摩托车点火器工作原理
摩托车点火器是一种用于点火汽油和空燃比混合物的装置。
它的工作原理基于火花点燃原理，将电能转换为火花能够点燃燃料。
摩托车点火器主要由以下几个部分组成：点火线圈、点火开关、点火脉冲发生器和火花塞。
首先，点火开关被打开，电流从摩托车电瓶进入电路。
点火脉冲发生器会定期地产生高压脉冲信号。
这个信号将通过点火线圈传输给火花塞。
点火线圈是一个变压器，它将低电压的直流电转化为高电压的脉冲电流。
这种高电压是为了能够产生足够的能量去点燃燃料混合物。
当点火线圈接收到信号时，它会通过电感耦合和磁感应原理产生高电压。
高压信号通过点火线圈的高压导线传输到火花塞。
火花塞是一个具有两个电极的装置，它位于发动机燃烧室内。
当高压信号到达火花塞时，两个电极之间的电压差会变得很大，足以产生电火花。
在汽油和空气混合物被压缩到一定程度时，电火花在火花塞电极之间产生。
电火花的高温和高能量足以引燃混合物，从而引爆燃烧室内的燃料混合物。
这个爆炸会产生高压并推动活塞向下，驱动摩托车工作。
点火器工作原理的关键在于点火线圈和火花塞的配合。
点火线圈将低电压转化为高电压，而火花塞则利用电火花将能量引发燃烧。
这样，摩托车的引擎能够正常工作。
摩托车5大电器件用途介绍
一、继电器（relay）：全名启动继电器摩托车的起动继电器其实就是一个电磁铁，通过起动按钮等起动电路产生电磁力，使继电器内两个接触头连接在一起，接通电瓶与起动电机，使电瓶向起动电机供电，以带动发动机旋转，完成电起动过程。
当松开起动接钮时，继电器内电流消失，电磁力也就没有了，继电器就会断开电瓶与起动电机的连接，恢复到正常行驶状态。
二、高压包（ignition coil）：学名点火线圈点火线圈主要由一次线圈、二次线圈和铁芯组成，实际上就是一个变压器。
铁芯由几十片钢片或钢丝叠合而成，二次线圈是用头发丝粗细（0.1mm）的铜丝在铁芯上绕1万匝以上而成，其一端接到电容器（高压端子），另一端接到一次线圈；一次线圈是在二次线圈上包一层厚的绝缘纸，然后再在上面绕几百匝0.5－1.0mm的铜线。
它的工作原理是由点火器给一次线圈供电，在一次线圈中自感应出200－300伏的电压，它又与二次线圈互感而产生出10000－20000V的高压电，产生的电压大小取决于两线圈的匝数比，再将高压电输送到火花塞点火。
通俗的说他就是一个变压器，一次输入电压100多伏，二次输出一万多伏，用于火花塞跳火。
三、点火器（igniter flame lighter）点火器的作用是接收并储存磁电机提供的点火电压，并精确计算点火时间，适时提供给高压包，高压包将点火器的低压电感应为高压电供火花塞点火。
四、调压器（pressure regulator）又称镇流稳压器（rectifier regulator）或者稳压整流器，主要作用就是稳定电压。
摩托车在怠速和正常行驶时，其发动机的转速变化范围是很大的。
相应的，发电机输出的电压变化也会很大。
一般都在15V到60V之间变化。
这个不稳定的电压不能直接对蓄电池和灯泡等用电器进行供电。
这时，就要用到调压器了。
调压器可以在输入15V-60V电压的情况下，输出比较稳定的13V-14V的电压。
那么，这个电压就可以接到蓄电池了。

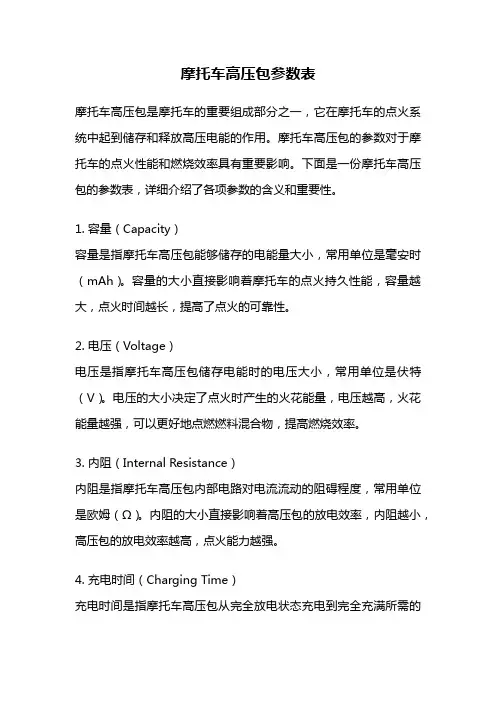

摩托车高压包参数表
摩托车高压包参数表摩托车高压包是摩托车的重要组成部分之一，它在摩托车的点火系统中起到储存和释放高压电能的作用。
摩托车高压包的参数对于摩托车的点火性能和燃烧效率具有重要影响。
下面是一份摩托车高压包的参数表，详细介绍了各项参数的含义和重要性。
1. 容量（Capacity）容量是指摩托车高压包能够储存的电能量大小，常用单位是毫安时（mAh）。
容量的大小直接影响着摩托车的点火持久性能，容量越大，点火时间越长，提高了点火的可靠性。
2. 电压（Voltage）电压是指摩托车高压包储存电能时的电压大小，常用单位是伏特（V）。
电压的大小决定了点火时产生的火花能量，电压越高，火花能量越强，可以更好地点燃燃料混合物，提高燃烧效率。
3. 内阻（Internal Resistance）内阻是指摩托车高压包内部电路对电流流动的阻碍程度，常用单位是欧姆（Ω）。
内阻的大小直接影响着高压包的放电效率，内阻越小，高压包的放电效率越高，点火能力越强。
4. 充电时间（Charging Time）充电时间是指摩托车高压包从完全放电状态充电到完全充满所需的时间，常用单位是小时（h）。
充电时间的长短决定了高压包的使用效率，充电时间越短，摩托车的点火间隔时间越短，提高了摩托车的启动性能。
5. 寿命（Lifespan）寿命是指摩托车高压包能够正常工作的时间长度，常用单位是充电循环次数。
寿命的长短直接关系到摩托车高压包的使用寿命，寿命越长，高压包的可靠性越高，减少了更换的频率。
6. 充电电流（Charging Current）充电电流是指摩托车高压包在充电时所需的电流大小，常用单位是安培（A）。
充电电流的大小影响着高压包的充电速度，充电电流越大，充电速度越快，提高了摩托车的使用效率。
7. 放电电流（Discharge Current）放电电流是指摩托车高压包在点火时释放的电流大小，常用单位是安培（A）。
放电电流的大小决定了高压包点火时的火花能量，放电电流越大，火花能量越强，提高了点火效果。
摩托车5大电器件
摩托车五大电器件及其工作原理1：继电器（relay）：全名启动继电器摩托车的起动继电器其实就是一个电磁铁，通过起动按钮等起动电路产生电磁力，使继电器内两个接触头连接在一起，接通电瓶与起动电机，使电瓶向起动电机供电，以带动发动机旋转，完成电起动过程。
当松开起动接钮时，继电器内电流消失，电磁力也就没有了，继电器就会断开电瓶与起动电机的连接，恢复到正常行驶状态。
摩托车的起动继电器其实就是一个电磁铁，通过起动按钮等起动电路产生电磁力，使继电器内两个接触头连接在一起，接通电瓶与起动电机，使电瓶向起动电机供电，以带动发动机旋转，完成电起动过程。
当松开起动接钮时，继电器内电流消失，电磁力也就没有了，继电器就会断开电瓶与起动电机的连接，恢复到正常行驶状态。
2：高压包（ignition coil）：学名点火线圈点火线圈主要由一次线圈、二次线圈和铁芯组成，实际上就是一个变压器。
铁芯由几十片钢片或钢丝叠合而成，二次线圈是用头发丝粗细（0.1mm）的铜丝在铁芯上绕1万匝以上而成，其一端接到电容器（高压端子），另一端接到一次线圈；一次线圈是在二次线圈上包一层厚的绝缘纸，然后再在上面绕几百匝0.5－1.0mm的铜线。
它的工作原理是由点火器给一次线圈供电，在一次线圈中自感应出200－300伏的电压，它又与二次线圈互感而产生出10000－20000V的高压电，产生的电压大小取决于两线圈的匝数比，再将高压电输送到火花塞点火。
通俗的说他就是一个变压器，一次输入电压100多伏，二次输出一万多伏，用于火花塞跳火。
3：点火器（igniter flame lighter）点火器的作用是接收并储存磁电机提供的点火电压，并精确计算点火时间，适时提供给高压包，高压包将点火器的低压电感应为高压电供火花塞点火。
4：调压器（pressure regulator）又称镇流稳压器（rectifier regulator）或者稳压整流器，主要作用就是稳定电压。

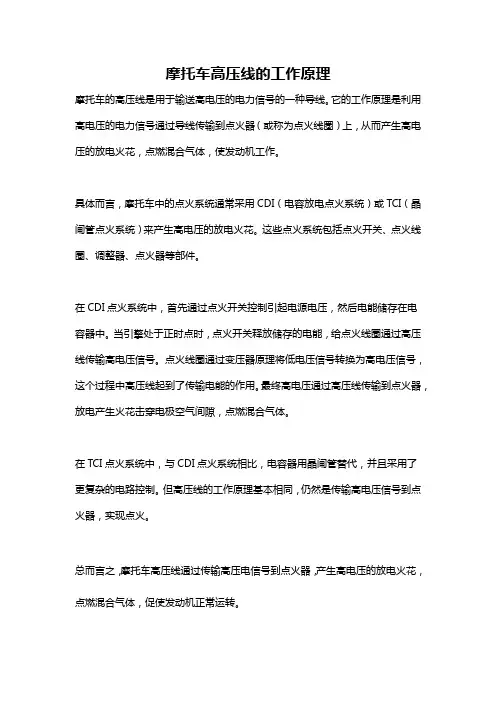

摩托车高压线的工作原理
摩托车高压线的工作原理
摩托车的高压线是用于输送高电压的电力信号的一种导线。
它的工作原理是利用高电压的电力信号通过导线传输到点火器（或称为点火线圈）上，从而产生高电压的放电火花，点燃混合气体，使发动机工作。
具体而言，摩托车中的点火系统通常采用CDI（电容放电点火系统）或TCI（晶闸管点火系统）来产生高电压的放电火花。
这些点火系统包括点火开关、点火线圈、调整器、点火器等部件。
在CDI点火系统中，首先通过点火开关控制引起电源电压，然后电能储存在电容器中。
当引擎处于正时点时，点火开关释放储存的电能，给点火线圈通过高压线传输高电压信号。
点火线圈通过变压器原理将低电压信号转换为高电压信号，这个过程中高压线起到了传输电能的作用。
最终高电压通过高压线传输到点火器，放电产生火花击穿电极空气间隙，点燃混合气体。
在TCI点火系统中，与CDI点火系统相比，电容器用晶闸管替代，并且采用了更复杂的电路控制。
但高压线的工作原理基本相同，仍然是传输高电压信号到点火器，实现点火。
总而言之，摩托车高压线通过传输高压电信号到点火器，产生高电压的放电火花，点燃混合气体，促使发动机正常运转。

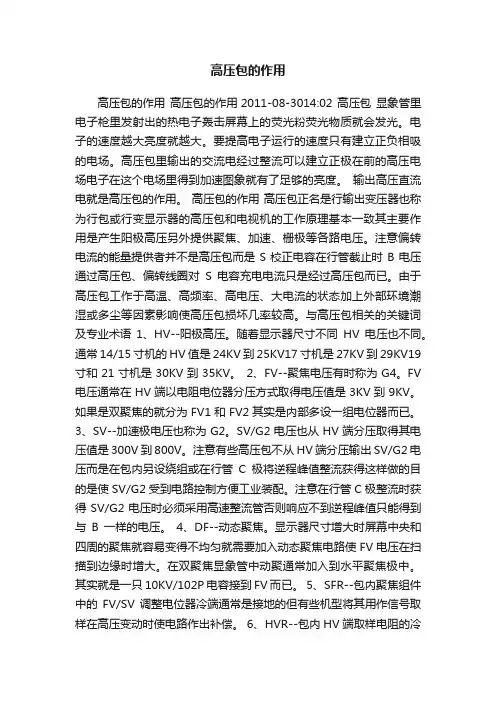

高压包的作用
高压包的作用高压包的作用高压包的作用2011-08-3014:02 高压包显象管里电子枪里发射出的热电子轰击屏幕上的荧光粉荧光物质就会发光。
电子的速度越大亮度就越大。
要提高电子运行的速度只有建立正负相吸的电场。
高压包里输出的交流电经过整流可以建立正极在前的高压电场电子在这个电场里得到加速图象就有了足够的亮度。
输出高压直流电就是高压包的作用。
高压包的作用高压包正名是行输出变压器也称为行包或行变显示器的高压包和电视机的工作原理基本一致其主要作用是产生阳极高压另外提供聚焦、加速、栅极等各路电压。
注意偏转电流的能量提供者并不是高压包而是S校正电容在行管截止时B电压通过高压包、偏转线圈对S电容充电电流只是经过高压包而已。
由于高压包工作于高温、高频率、高电压、大电流的状态加上外部环境潮湿或多尘等因素影响使高压包损坏几率较高。
与高压包相关的关键词及专业术语1、HV--阳极高压。
随着显示器尺寸不同HV电压也不同。
通常14/15寸机的HV值是24KV到25KV17寸机是27KV到29KV19寸和21寸机是30KV到35KV。
2、FV--聚焦电压有时称为G4。
FV 电压通常在HV端以电阻电位器分压方式取得电压值是3KV到9KV。
如果是双聚焦的就分为FV1和FV2其实是内部多设一组电位器而已。
3、SV--加速极电压也称为G2。
SV/G2电压也从HV端分压取得其电压值是300V到800V。
注意有些高压包不从HV端分压输出SV/G2电压而是在包内另设绕组或在行管C极将逆程峰值整流获得这样做的目的是使SV/G2受到电路控制方便工业装配。
注意在行管C极整流时获得SV/G2电压时必须采用高速整流管否则响应不到逆程峰值只能得到与B一样的电压。
4、DF--动态聚焦。
显示器尺寸增大时屏幕中央和四周的聚焦就容易变得不均匀就需要加入动态聚焦电路使FV电压在扫描到边缘时增大。
在双聚焦显象管中动聚通常加入到水平聚焦极中。
其实就是一只10KV/102P电容接到FV而已。
发动机高压包原理
发动机高压包原理发动机高压包是一种用于汽车内燃机点火系统的重要部件，它是点火系统的核心。
下面将详细介绍发动机高压包的原理。
发动机高压包的主要功能是将低电压电能转化为高电压电能，并将其传递到点火塞上，以点燃燃料混合气。
高压包实际上是一个变压器，它将电池提供的12V电压转化为20,000至50,000伏的高电压，以产生足够的能量来点燃汽车引擎燃料。
发动机高压包的工作原理如下：1. 电源：发动机高压包通过与汽车电池相连来获得电源。
这样，它可以获得稳定的电流供应，以确保持续而可靠的点火。
2. 制造高电压：高压包内部由大量的绕组组成，这些绕组用细细的铜线包裹，隔离，并形成一个巨大的电感。
当发动机的点火键被打开时，一个称为点火脉冲的电信号被送入高压包，并在绕组中产生非常高的磁场。
这个磁场的存在导致了线圈中电流的突然变化，从而产生了一个非常高的电压峰值。
这个电压峰值是靠线圈中的自感效应来实现的。
3. 存储电能：一旦电压达到峰值，由于点火塞上的电极之间存在电压差，电能就会被存储在高压包的电容器中。
这个电容器由两个电极和一个绝缘介质构成。
电容器的电极之间的电荷存储在电场中，并且在电荷达到峰值时被释放。
4. 点火：当发动机控制单元决定点火时间到了，它会向高压包发送一个电信号。
这个信号导致电容器中存储的能量被瞬时释放，产生一个非常高的电压脉冲。
这个脉冲通过点火线圈传递到点火塞上，并在其两个电极之间产生一个电火花。
这个电火花点燃了燃料混合物，从而使引擎开始运转。
总结：发动机高压包利用线圈中的自感效应和电容器的能量存储来产生高电压点火脉冲，从而点燃汽车引擎燃料。
通过与汽车电池相连，高压包获得所需的电能。
通过将低电压电能转化为高电压电能，高压包在汽车内燃机的点火系统中起到至关重要的作用。
高压包介绍
高压包是行输出变压器俗称，其作用是输出高压直流电。
高压包内有高压硅堆对其逆变电压进行整流，因此其输出的是经过整流的直流电。
显像管尾部的电子枪能够发射出热电子，并通过电场加速轰击荧光屏，而涂抹在荧光屏上的荧光物质就会发光。电子束的运行速度越快，亮度就越大。要提高电子运行速度，就必须提升加速电场的电压以使电子束获得更高的加速能量。行输出变压器里输出的交流电经过整流，可以建立正极在前的高压电场，电子在这个电场里得到加速，图象就有了足够的亮度。 源自◆ 彩电高压包如何放电？
高压包的电压是很高,但电流很小,对人伤害很小,不会挂.
放电先准备一条导线,要绝缘的两头要有金属头,一头搭在电视机的地线上(就是绕在显象管上的金属线),另一头要插进高压帽里（从高压帽和显像管之间插进去，与里面的卡簧接触）,会听到啪的一声,高压就被放掉了。
◆ 更换高压帽
如果你那里经常湿度较大的话，建议你用704硅胶将高压帽边缘密封。
更换时首先断电，然后把高压帽内的余电泻放掉。高压帽（灰色胶皮帽，圆形，彩电直径约6cm，黑白约4cm）在电视机内部荧光屏上扣着， 连着一根线到主板高压包（行输出变压器）。
取万用表的一根表笔线（或者一段绝缘导线），一头插到高压帽内，另一头搭到高频头的外壳（高频头的外壳接地，（如果不知道什么是高频头话，告诉你：插天线的那个就是高频头）。假如有余电，会听到啪啪的声音，一直到没有啪啪的声为止.然后找一个一字螺丝刀，轻轻一顶高压帽里面的卡簧，即可将高压帽卸下。买一个想同的换上即可。最好用无水酒精（或汽油）将高压帽覆盖地区清洗干净。
这个作用在CRT电视机里，是完全一样的。用在电视机用来加速电子式屏幕达到足够亮度.也用在电脑液晶显示屏,用来给灯管供电,是屏幕达到足够亮度.
高压包是什么
高压包是什么
高压包是什幺
高压包，正名是行输出变压器，也称为行包或行变，显示器的高压包和电视机的工作原理基本一致，其主要作用是产生阳极高压，另外提供聚焦、加速、栅极等各路电压。
由于高压包工作于高温、高频率、高电压、大电流的状态，加上外部环境潮湿或多尘等因素影响，使高压包损坏几率较高。
电视机高压包
显像管尾部的电子枪能够发射出热电子，并通过电场加速轰击荧光屏，而涂抹在荧光屏上的荧光物质就会发光。
电子束的运行速度越快，亮度就越大。
要提高电子运行速度，就必须提升加速电场的电压以使电子束获得更高的加速能量。
高压包里输出的交流电经过整流，可以建立正极在前的高压电场，电子在这个电场里得到加速，图象就有了足够的亮度。
高压包是行输出变压器俗称，输出高压直流电，就是高压包的作用。
这个作用与电视机里的高压包是完全一样的。
当用于电视机时，用来加速电子式屏幕以达到足够亮度，当用于电脑液晶显示屏时，可以给灯管供电，使屏幕达到足够的亮度。
摩托车电感式高压包 匝数
摩托车电感式高压包匝数
【原创实用版】
目录
1.摩托车电感式高压包简介
2.摩托车电感式高压包的匝数
3.摩托车电感式高压包的工作原理
4.摩托车电感式高压包的应用范围
5.摩托车电感式高压包的发展前景
正文
一、摩托车电感式高压包简介
摩托车电感式高压包是摩托车点火系统的重要组成部分，它的作用是将低压电能转化为高压电能，为摩托车的点火系统提供足够的点火能量。
电感式高压包主要由线圈、电容、触发器等元件组成，具有体积小、性能稳定、寿命长等特点。
二、摩托车电感式高压包的匝数
摩托车电感式高压包的匝数是指线圈的圈数，通常在几十到几百圈之间。
线圈的匝数越多，产生的高压电能就越大，点火效果就越好。
但是，线圈的匝数并不是越高越好，过高的匝数会导致线圈的体积增大，增加摩托车的重量，影响摩托车的性能。
三、摩托车电感式高压包的工作原理
摩托车电感式高压包的工作原理是利用电感的原理，将低压电流转化为高压电流。
当低压电流通过线圈时，会在线圈周围产生磁场，这个磁场会储存电能。
当磁场发生变化时，会产生感应电动势，这个电动势就是高压电能。
高压电能通过触发器传送到火花塞，为摩托车的点火系统提供足够的点火能量。
四、摩托车电感式高压包的应用范围
摩托车电感式高压包广泛应用于各种摩托车、轻型车辆、船用发动机等领域的点火系统。
它的优点是体积小、性能稳定、寿命长、安装方便等，可以有效地提高点火系统的点火效率，提高发动机的性能。
五、摩托车电感式高压包的发展前景
随着科技的发展，摩托车电感式高压包也在不断地更新换代。
