PE聚乙烯热收缩薄膜标准
聚乙烯热收缩薄膜
1 主题内容与适用范围
本标准规定了聚乙烯热收缩薄膜的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准适用于以低密度聚乙烯树脂为主要原料，采用管膜法成型的热收缩薄膜（以下简称薄膜）。
2 引用标准
GB 2918 塑料试样状态调节和试验的标准环境
GB 6672 塑料薄膜和薄片厚度的测定机械测量法
GB 6673 塑料薄膜与片材长度和宽度的测定
GB 13022 塑料薄膜拉伸性能试验方法
QB/T 1130 塑料薄膜直角撕裂性能试验方法
3 产品分类
产品按收缩比、收缩率分类，见表1。
4 技术要求
4.1规格
4.1.1厚度及极限偏差应符合表2的规定。
4.1.2宽度极限偏差应符合表3的规定。
薄膜不允许有影响使用的洞孔、色斑、气泡、鱼眼、折皱、杂质等缺陷。
4.3物理机械性能应符合表4的规定。
5 试验方法
5.1 试样的制备
将供物理性能测试的薄膜按GB 13022的图1以及QB/T 1130的规定裁取试样，用于测拉伸强度、断裂伸长率及撕裂强度。
另外，沿薄膜宽度方向均匀地裁取一边与薄膜纵向平行的100mm×100mm的正方形试样3块，用于测试收缩率和收缩比。
5.2试样状态调节和试验的标准环境按GB2918规定进行。
温度：23±2℃；
湿度：常湿；
状态调节时间4 h以上。
5.3厚度及宽度
5.3.1厚度
按GB 6672的规定进行。
5.3.2宽度
按GB 6673的规定进行。
5.4外观
在自然光线下目测。
5.5拉伸强度及断裂伸长率
按GB 13022规定进行。
试验速度(空载)：500±50mm/min。
5.6 撕裂强度
按QB/T 1130的规定进行。
5.7收缩率及收缩比
5.7.1 试验装置
5.7.1.1恒温浴槽
用于盛装液体传热介质，容积应足以容纳薄膜框架。
5.7.1.2液体传热介质
传热介质的选择，以对试样无影响为原则。
一般选用甘油。
5.7.1.3框架
两个嵌有金属网的框架，其尺寸略大于试样。
两金属网间距离为1～3mm，应不影响试样的自由收缩。
5.7.2 试验步骤
将试样纵向和横向各画一条对称轴作标记，并标明纵、横向，将试样平放入两框架间，接着，迅速浸入120±2℃的恒温介质中自由收缩，20s后取出，浸入备用的常温浴中，冷却5s后取出试样，水平静置，在30min内测量纵横对称轴尺寸。
精确到1mm，并记录测量数据。
5.7.3 计算
5.7.3.1收缩率按式(1)计算：
S=（L
0—L）/L
×100 (1)
式中: S——热收缩率，%；
L
——加热前试样的长度，mm；
L——收缩后试样的长度，mm。
5.7.3.2收缩比按式(2)计算：
R=S
1/S
2
(2)
式中: R——收缩比；
S
1
——纵、横任一向收缩率较大者，%；
S
——纵、横任一向收缩率较小者，%。
2
5.7.4试验结果，以三组试样试验结果的算术平均值表示，取两位有效数字。
收缩率小于或等于0%时收缩比均作为1。
6 检验规则
6.1组批与抽样
6.1.1组批
薄膜验收以批为单位。
同一批号的原料、同一配方、同一工艺条件生产的同一规格的产品不大于5t为一批。
6.1.2抽样
规格和外观按表5规定进行抽样。
抽样时，从供检的每卷薄膜外端线裁去3m，然后裁取1m作外观及规格检验。
物理机械性能从任一卷膜上裁取足够长度进行试验。
全部项目均需进行出厂检验。
6.3判定规则
6.3.1样本单位质量的判定
规格及外观检验结果有一项不符合本标准规定，则判该样品不合格。
6.3.2交付批质量判定
样本中被检出的规格及外观不合格的样本单位数量不超过表5中允许的不合格品数时，则判交付批合格；超过所允许的不合格品数时，则判交付批不合格。
物理机械性能检测结果，若有不合格项，应在原批中抽取双倍样本对不合格项目进行复验，若仍不合格，则判整批不合格。
7 标志、包装、运输、贮存
7.1标志
每卷薄膜应有下列标志：产品名称、种类、商标、规格、质量等级、本标准编号、净重、批号、生产日期、生产厂名、厂址、检验员章。
7.2包装
每卷薄膜用塑料膜或牛皮纸等包装材料包好捆牢。
长途运输时还需用其他材料做外包装。
7.3运输
薄膜在运输过程中要轻拿轻放，保证包装完整，防止机械碰撞，避免日晒雨淋，远离热源。
7.4贮存
薄膜应贮存于整洁、阴凉干燥的库房内，远离热源。
产品应堆放整齐，不得使薄膜挤压变形或损伤，贮存期限从生产之日起不得超过一年。
收缩膜技术参数
15-38um国产POF收缩膜长度：0.05-2（m）材质：PE,PP壁厚：0.012-0.035（mm）规格：各类规格齐全用途：产品外包装型号：塑封袋，边封袋，筒膜，异形袋型式：透明膜袋及印刷POF热收缩膜，符合美国FDA及USDA标准,以其环保特点广泛用于出口产品等外包装。
又以同等条件比重最小及良好的柔韧性透明度等广泛用于各类产品外收缩膜，盒装，瓶装，建材，板材及所有适合热封的产品外包装。
项目单位测定指标值15µm19µm25µm30µm密度g/m³0.92 0.92 0.92 0.92克重g/m³13.65 18.20 22.75 27.30 磨檫系数─0.2-0.35 0.2-0.35 0.2-0.35 0.2-0.35 雾度% 2.8 3.0 3.5 3.5 包装面积m²/kg 72 54 43 36 断裂伸长率% 105 100 100 100 拉伸强度Mpa 110 105 100 100 热收缩性% 70 70 70 70 热封温度degc 120-130 120-130 120-130 120-130 15-38um进口POF交联膜品牌/型号：进口密度：0.92DD0、96g/cm3宽度：10DD150mm 厚度：013DD025mm抗拉强度：10kg/cm21.减少每卷的处理2.减少换卷停机的次数3.包装外观清晰透明，光亮吸引。
4.收缩率高，是组合包装的理想选择。
5.无可比拟的坚韧、拉伸强度和封口强度。
6.每卷的成品率提高，提升生产线的产能。
7.收缩率高，包装能保持顺滑光亮，不带皱纹和边角非常紧贴。
项目单位测定指标值15µm19µm25µm30µm密度g/m³0.92 0.92 0.92 0.92 克重g/m³13.65 18.20 22.75 27.30 磨檫系数─0.2-0.35 0.2-0.35 0.2-0.35 0.2-0.35 雾度% 2.8 3.0 3.5 3.5 包装面积m²/kg 72 54 43 36 断裂伸长率% 105 100 100 100 拉伸强度Mpa 110 105 100 100 热收缩性% 70 70 70 70 热封温度degc 120-130 120-130 120-130 120-130单元化：这是收缩膜包装的最大特性之一。
PE聚乙烯
PE聚乙烯聚乙烯英文名称：polyethylene ，简称PE，是乙烯经聚合制得的一种热塑性树脂。
在工业上，也包括乙烯与少量α－烯烃的共聚物。
聚乙烯无臭，无毒,手感似蜡,具有优良的耐低温性能(最低使用温度可达-70～-100℃),化学稳定性好,能耐大多数酸碱的侵蚀(不耐具有氧化性质的酸),常温下不溶于一般溶剂,吸水性小,电绝缘性能优良简介聚乙烯对于环境应力(化学与机械作用)是很敏感的，耐热老化性差。
聚乙烯的性质因品种而异，主要取决于分子结构和密度。
采用不同的生产方法可得不同密度～0. 96g／cm3）的产物。
聚乙烯可用一般热塑性塑料的成型方法(见塑料加工)加工。
用途十分广泛，主要用来制造薄膜、容器、管道、单丝、电线电缆、日用品等，并可作为电视、雷达等的高频绝缘材料。
随着石油化工的发展，聚乙烯生产得到迅速发展，产量约占塑料总产量的1/4。
1983年世界聚乙烯总生产能力为，在建装置能力为。
近年来在核物理,天体物理,反应堆运行中运用聚乙烯作为漫化剂来测量中子.对核物理的研究做出了自己的贡献.聚乙烯(PE)塑料一种,我们常常提的方便袋就是聚乙烯(PE).聚乙烯是结构最简单的高分子，也是应用最广泛的高分子材料。
它是由重复的–CH2–单元连接而成的。
聚乙烯是通过乙烯（ CH2=CH2 ）的加成聚合而成的。
聚乙烯的性能取决于它的聚合方式。
在中等压力(15-30大气压)有机化合物催化条件下进行Ziegler-Natta聚合而成的是高密度聚乙烯(HDPE)。
这种条件下聚合的聚乙烯分子是线性的，且分子链很长，分子量高达几十万。
如果是在高压力(100-300MP a)，高温(190–210C)，过氧化物催化条件下自由基聚合，生产出的则是低密度聚乙烯(LDPE)，它是支化结构的。
结构式CH2=CH2+CH2=CH2+······→—CH2—CH2—CH2—CH2······简写：nCH2=CH2→聚合压力大小：高压、中压、低压；聚合实施方法：淤浆法、溶液法、气相法；产品密度大小：高密度、中密度、低密度、线性低密度；产品分子量：低分子量、普通分子量、超高分子量。
pof 热收缩膜标准

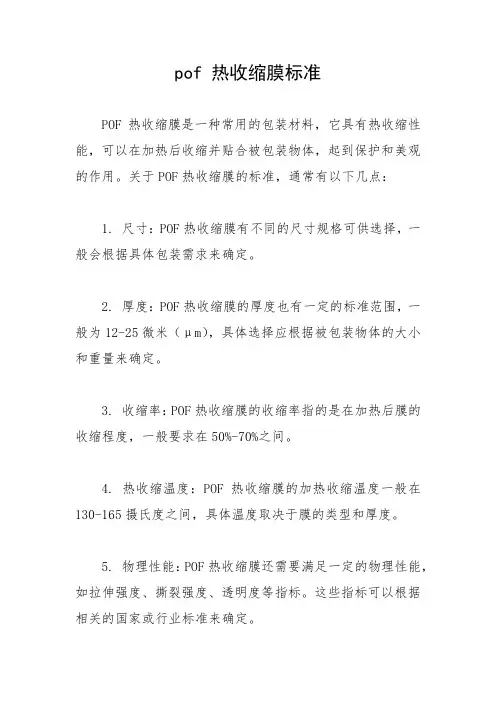

pof 热收缩膜标准
POF热收缩膜是一种常用的包装材料，它具有热收缩性能，可以在加热后收缩并贴合被包装物体，起到保护和美观的作用。
关于POF热收缩膜的标准，通常有以下几点：
1. 尺寸：POF热收缩膜有不同的尺寸规格可供选择，一般会根据具体包装需求来确定。
2. 厚度：POF热收缩膜的厚度也有一定的标准范围，一般为12-25微米（μm），具体选择应根据被包装物体的大小和重量来确定。
3. 收缩率：POF热收缩膜的收缩率指的是在加热后膜的收缩程度，一般要求在50%-70%之间。
4. 热收缩温度：POF热收缩膜的加热收缩温度一般在130-165摄氏度之间，具体温度取决于膜的类型和厚度。
5. 物理性能：POF热收缩膜还需要满足一定的物理性能，如拉伸强度、撕裂强度、透明度等指标。
这些指标可以根据相关的国家或行业标准来确定。
需要注意的是，不同地区和行业可能存在一些细微差别，具体的POF热收缩膜标准应根据当地的法规和行业要求来确定。
原辅材料质量标准HYYB003
一、聚酯膜（PET）2 检验方法2.1 取样方法：取样卷膜应完好无损，在卷膜表面去掉10层，沿卷膜宽度方向取样约20层，作检测样品，待检测的样品，应用防潮包装包好，防止受潮。
2.2 试样状态调节和实验环境标准：温度 23±2℃，湿度 50±10%，状态调节时间不少于8小时，且在该环境下实验。
2.3 外观检测：在自然光或40瓦日光灯下检测，端面用0.5毫米钢尺检测。
2.4 厚度检测:用螺旋测微器进行检测，沿样品宽度方向测10个点，取样品平均值。
2.5 宽度检测：用1mm刻度的直尺测量，将直尺放在材料上，与材料纵向成直角，测5个点，取平均值。
2.6 拉伸强度检测及断裂伸长率:按照GB/T1040要求检测2.7 摩擦系数检测:试样制成8*20cm两块，将一个试样的表面朝上，平整的固定在水平实验台上，试样与试验台长度方向平行，将另一个试样的表面朝下，包住滑块，用胶带在滑块前沿和上表面固定试样，固定好的试样应平整无划痕，无灰尘等污迹，将固定有试样的滑块无冲击的放在另一试样的中间，并使两试样的实验方向和滑动方向平行，且测力系统恰好不受力，两试样接触15秒，启动仪器使两试样相对移动，力的一个峰值为静摩擦力，两试样相对移动6㎝内的力的平均值（不包括静摩擦力）为动摩擦力。
静摩擦系数为静摩擦力与法向力之比。
动摩擦系数为动摩擦力与法向力之比。
2.8 润湿张力检测：用实验室配置的达因水检测，用棉签将52（mN/m）和40（mN/m）的达因水涂抹在实验材料表面，涂抹至少6平方厘米，试样3次，液体薄膜持续2秒视为合格。
2.9 热收缩率检测：按照GB/T16858-2008要求检测。
2.10 雾度检测：按照GB/T2410要求检测。
2.11 卫生指标;按照GB/T5009要求检测，符合GB/T13113-91要求。
2.12 特定添加物须符合GB/T9685-2008标准要求。
3 检测要求：3.1 新供应商第一次送样应提供第三方检测报告，报告内容不得少于本规范要求项目。
PE热收缩膜质量标准汇编
纵向
≥363
横向
≥563
4.抽样方法：
4.1抽样数量：
批量(卷)
0～50
51～150
151以上
抽样数(卷)
6
10
12
4.2采样数量：依每批进厂数量随机抽样，取样的长度为每卷0.5～1.0米。注：每批进厂产品供应商应提供出厂检验报告。
起草：审核：
审批： 日期：年 月 日
PE热收缩膜质量标准汇编
编号：
1.外观:
1.1透明，分切整齐，不允许有影响使用的洞孔、色斑、气泡、鱼眼、折皱、杂质等缺陷。
2.材料：纯低密度聚乙烯树脂(LLDPE)。
3.技术指标：
规格
技术指标
技术参数
250毫升3、6连包；
125毫升4连包；200毫升(180毫升或190毫升)6连包
厚度(µm)
30±5
厚度（µm）
45±5
宽度（mm）
450±2
收缩率(%)
纵向
20-30
横向
＞70
磨擦系数(µK)
0.45 ±0.1
利乐砖250毫升×24包（3×8）半托盘外箱
厚度（µm）
35±5
宽度（mm）
452±5
拉伸强度(纵、横向)（Mpa）≥12Leabharlann 断裂伸长率（纵、横向）(%)
≥200
撕裂强度（纵、横向）（kN/m）
≥40
收缩比
≤2.0
收缩率(%)
纵向
20-40
横向
＞70
磨擦系数(µK)
0.45±0.1
卷芯直径（mm）
70±6
膜卷的最大直径（mm）
300
1000毫升×4连包单层膜
pe热收缩膜
pe热收缩膜pe热收缩膜通用性质：单元化：这是收缩膜包装的最大特性之一。
借助薄膜超强的缠绕力和回缩性，将产品紧凑地、固定地捆扎成一个单元，使零散小件成为一个整体，即使在不利的环境下产品也无任何松散与分离，度且没有尖锐的边缘和粘性，以免造成损伤。
初级保护性：初级保护性提供产品的表面保护，在产品周围形成一个很轻的、保护性外表，从而达到防尘、防油、防潮、防水、防盗的目的。
尤为重要的是缠绕膜包装使包装物品均匀受力，避免受力不均对物品造成损伤，这是传统包装方式（捆扎、打包、胶带等包装）无法做到的。
压缩固定性：借助缠绕膜拉伸后的回缩力将产品进行缠绕包装，形成一个紧凑的、不占空间的单元整体，使产品各托盘紧密地包裹在一起，可有效地防止运输过程中产品的相互错位与移动，同时可调整的拉伸力可以使硬质产品紧贴，使软质产品紧缩，尤其是在烟草业以及纺织业中有独特的包装效果。
成本节约性：利用缠绕膜进行产品包装，可以有效降低使用成本，采用缠绕膜只有原本箱包装的15%左右，热收缩膜的35%左右，纸箱包装的50%左右。
同时可以降低工人劳动强度，提高包装效率以及包装档次。
pe热收缩膜的分类与介绍PE缠绕膜是工业用装膜制品，具有拉伸强度高，延伸率大、自粘性好，透明度高等物点。
用于手工缠绕膜，也可用于机用缠绕膜，可广泛应用于各种货物的集中包装。
PE缠绕膜主要由几种不同牌号的聚乙烯树脂混合挤出而成，具有抗穿刺，超强度高性能，对堆放在托板上的货物进行缠绕包装，使包装物更加稳固整洁，更超强防水作用，被广泛使用，在外贸出口、造纸、五金、塑料化工、建材、食品医药行业。
PE 拉伸缠绕膜,LLDPE拉伸缠绕膜（线型低密度聚乙烯Linear Low-Density Polyethy -lene ，英文缩写为LLDPE）,是以高品质的LLDPE 为基材,别配加优质的增粘剂,经加温、挤压、流延，再经激冷辊冷却而成，具有韧性强、高弹性、防撕裂、高粘性、厚度薄、耐寒、耐热、耐压、防尘、防水、有单面粘及双面粘等优点，在使用时可以节省材料、节省劳动力、节省时间，广泛应用于造纸、物流、化工、塑料原料、建材、食品、玻璃等方面。
GBT 13519-92 PE聚乙烯热收缩薄膜(19930301实施)已核对
聚乙烯热收缩薄膜1 主题内容与适用范围本标准规定了聚乙烯热收缩薄膜的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准适用于以低密度聚乙烯树脂为主要原料，采用管膜法成型的热收缩薄膜（以下简称薄膜）。
2 引用标准GB 2918 塑料试样状态调节和试验的标准环境GB 6672 塑料薄膜和薄片厚度的测定机械测量法GB 6673 塑料薄膜与片材长度和宽度的测定GB 13022 塑料薄膜拉伸性能试验方法QB/T 1130 塑料薄膜直角撕裂性能试验方法3 产品分类产品按收缩比、收缩率分类，见表1。
4 技术要求4.1规格4.1.1厚度及极限偏差应符合表2的规定。
薄膜不允许有影响使用的洞孔、色斑、气泡、鱼眼、折皱、杂质等缺陷。
4.3物理机械性能应符合表4的规定。
5 试验方法5.1 试样的制备将供物理性能测试的薄膜按GB 13022的图1以及QB/T 1130的规定裁取试样，用于测拉伸强度、断裂伸长率及撕裂强度。
另外，沿薄膜宽度方向均匀地裁取一边与薄膜纵向平行的100mm×100mm的正方形试样3块，用于测试收缩率和收缩比。
5.2试样状态调节和试验的标准环境按GB2918规定进行。
温度：23±2℃；湿度：常湿；状态调节时间4 h以上。
5.3厚度及宽度5.3.1厚度按GB 6672的规定进行。
5.3.2宽度按GB 6673的规定进行。
5.4外观在自然光线下目测。
5.5拉伸强度及断裂伸长率按GB 13022规定进行。
试验速度(空载)：500±50mm/min。
5.6 撕裂强度按QB/T 1130的规定进行。
5.7收缩率及收缩比5.7.1 试验装置5.7.1.1恒温浴槽用于盛装液体传热介质，容积应足以容纳薄膜框架。
5.7.1.2液体传热介质传热介质的选择，以对试样无影响为原则。
一般选用甘油。
5.7.1.3框架两个嵌有金属网的框架，其尺寸略大于试样。
两金属网间距离为1～3mm，应不影响试样的自由收缩。
聚乙烯热收缩膜验收标准
管理标准编号：LK-QG-LSB-10-316-10-A 聚乙烯热收缩膜验收标准受控标识：编制：生产部日期：会签：财务运营部日期：采购部审核：日期：批准：日期：管理标准青岛崂山矿泉水有限公司管理标准聚乙烯热收缩膜进厂检验编号：LSK-QG-LSB-10-316-10-A1.目的为确保用作生产的聚乙烯热收缩膜符合公司的要求，特制定聚乙烯热收缩膜进厂验收的标准。
2. 主题内容与适用范围2.1本标准规定了聚乙烯热收缩膜验收过程的职责分工、检验方法、质量标准、检验标准、包装要求与验收记录等，适用于对进厂聚乙烯热收缩膜的检验。
2.2生产部检验人员对进厂的聚乙烯热收缩膜进行检验。
3.职责分工3.1生产部检验人员对供应商提供的新样品进行全面测试，生产部上机试用，完全符合要求后通知采购部批量购进。
3.2供应商必须提供聚乙烯热收缩膜的标准图纸、标准样品，并严格按照图纸标明的尺寸进行生产。
3.3检验人员对聚乙烯热收缩膜出现的质量问题进行跟踪检测，如由供应商原因造成，由采购部负责与供应商协商补偿。
3.4供应商若改变配方，尺寸等必须通知使用方，并提供样品以便使用方检测、试机，试机符合要求后，供应商提供标准样品，双方认可签字后封样交质检员存档，作为检验依据。
如果供应商私自改变配方、尺寸等造成的损失全部由供应商负责。
4. 质量标准4.1基本要求4.1.1聚乙烯聚乙烯热收缩膜应符合GB/T 13519的规定。
4.1.2本标准的规定与GB/T 13519不一致之处，按本标准执行。
注：应用于易拉罐包装的聚乙烯热收缩膜的横向收缩率标准为>15%。
5．程序5．1 抽取样品5．1．1 在抽取样品前，必须先检查因任何运输过程造成的破坏或污染。
如有任何发现应立即向品控经理汇报。
5．1．2 聚乙烯热收缩膜验收以批为单位。
同一批号的原料、同一工艺条件生产的同一规格(同一厚度和宽度)的产品不大于5t为一批。
5．1．3 外观、卷轴和厚度、宽度按附表1规定进行抽样。
最新聚乙烯热收缩膜技术要求
1.1The thickness of PE shrink film for PET bottle must be decided by the weight of shrink film pack. (Refer to appendix.)
1.2The thickness of PE shrink film for can mustbe notless than 60μm.
1．4总重大于等于15公斤的聚乙烯热收缩膜包装的PET瓶产品的底部必须使用纸托盘或纸板。所有聚乙烯热收缩膜包装的易拉罐产品必须使用纸托盘。（纸托盘和纸板规格参见纸箱标准）
1．5为保证聚乙烯热收缩膜包装产品在储存与运输过程中的稳定性与安全性。要求在堆叠聚乙烯热收缩膜包装产品时使用塑料托盘（塑料托盘规格要求参见PE热收缩膜，塑料托盘和塑料缠绕膜的技术指引（SS-R-001））
1．6对每批进货进行进厂验收。
2．外观
聚乙烯热收缩膜没有影响使用的孔洞、色斑、气泡、鱼眼、折皱等缺陷。卷膜裁切平行齐整，不得歪斜。卷膜收卷平整，两端直径不得有明显差异，直径偏差系数小于4%。卷膜两端端面齐整。
注：直径偏差系数=卷膜两端直径差值/卷膜小端直径×100 (%).
3．卷轴
卷轴两端不得有变形，卷轴内壁光滑并能够有效固定在热收缩膜机上。
Water 550ml
5×3
460~505
Water 550ml
6×4
530~580
Water 1.5L
3×2
≥415
Water 1.5L
4×3
≥545
Can 355ml
6×4
≥530
8.产品标识
在每卷聚乙烯热收缩膜上都必须贴有包含所有生产信息的识别标签。识别标
PE热缩膜验收标准
PE热缩膜验收标准
1.目的
规定公司产品所用PE热缩膜的质量标准、检验规则、贮存方法等，保障公司采购PE热缩膜的质量符合公司要求。
2.适用范围
本标准适用于公司产品所用各类PE热缩膜的验收。
3.职责
3.1调度中心
负责物料请购与到货跟进，产成品调拨安排，呆滞物料处理协调。
3.2供应部
负责物料的采购作业，到货通知，不合格物料协调处理。
3.3质量部
提供物料验收标准，并对采购物料品质进行检验判定及确认。
4.引用标准
GB/T 13519-2016 包装用聚乙烯热收缩薄膜
5.抽样数量
表1 PE 热收缩膜抽样数量
6.质量标准
表2 PE热收缩膜质量标准
表3 PE热收缩膜尺寸标准。
