竭诚为您提供优质文档/双击可除pe管焊接规范篇一：pe管焊接施工规程pe管焊接施工规程一、管材搬运时应当小心轻放，排列整齐，不得抛摔和沿地拖拽，管材搬运时，必须用非金属或非金属编织吊带吊装，应有遮盖物遮盖，避免烈日暴晒。
二、焊接数据，ф200,pe100，dR111、加热板温度：225±10℃；2、吸热时间：182s；3、切换时间不大于5s（秒）；4、增压时间不大于11s；5、冷却时间23min（分钟）；6、焊接面压力po为0.15n/m㎡（在焊接机上可以找到数值）；7、卷边凸起高度：2.0mm；篇二：pe管热熔焊接记录(标准)昆燃气—表27昆燃气—表27篇三：pe管的安装规范要求目录1、总则12、术语13、特别提醒4、材料5、管道系统设计一般规定管道布置6、管道连接一般规定热熔连接7、管道敷设沟槽开挖与基础管道敷设与回填8、水压试验、冲洗与消毒一般规定水压试验9、管道系统的竣工验收0、管道的维护1、本规程用词说明234445556679999011111pe给水管道系列一、总则1.1.为了使室外埋地用聚乙烯（pe）给水管材的工程设计、施工及验收做到技术先进、卫生安全、经济合理、施工方便，确保工程质量，特制定本技术条款。
1.2.本技术条款适用于水温不大于40℃，工作压力不大于0.8mpa的室外埋地用聚乙烯（pe）给水管材的工程设计，施工及验收。
1.3.本技术条款适用于一般地质情况下，新建、改建和扩建的室外给水管道工程的设计、施工及验收，也可用于已建管道工程的维修。
1.4.承接室外聚乙烯给水管道的施工员应经过专业技术培训，经考试和技术评定合格后，方可上岗操作。
1.5.本技术手册条款未注明之处，应遵守国家现行标准的相关规定。
二、术语2.1.公称外径nominaloutsidediameter管材、管件标定的外径。
2.2.公称壁厚nominalwallthickness管材、管件壁厚的规定值，相当于任一点的最小壁厚。
PE管热熔焊接操作规程
PE管热熔焊接操作规程一、目的与范围为了保证PE管热熔焊接的质量和安全，制定本操作规程。
本规程适用于PE管热熔焊接过程中的工艺控制和操作规范。
二、设备和材料2.1焊接机：应选用具有稳定焊接电流和精确控温功能的热熔焊接机，同时要保证熔炉体的热效应良好。
2.2PE管：应选择优质的聚乙烯管材，确保管材质量符合相关标准要求。
2.3PE管接头：应选择与PE管匹配的合适接头，确保连接牢固、密封性良好。
2.4PE管切刀：应选用具有锋利切削刀片的管切刀，确保切口平整。
2.5温度计：应选用精确度高的温度计，用于测量焊接机的工作温度。
三、操作流程3.1准备工作3.1.1检查焊接机、温度计等设备是否完好，确认焊接机的电源稳定。
3.1.2清洁管材和接头的外表面，确保没有污染物和杂质。
3.1.3根据管材规格调整熔炉和切刀的位置和尺寸，确保与管材匹配。
3.1.4根据管材和接头尺寸，调整焊接机的温度和压力。
3.2管材切割3.2.1将PE管放置在切刀上，调整切刀位置，使切口平整。
3.2.2切口应垂直于管材轴线，在切口处避免刮伤和变形。
3.3管材热熔3.3.1通过对焊接机控制温度和时间，将熔炉预热到适宜的工作温度。
3.3.2将切割好的管材和接头放在熔炉中，确保其与熔炉接触均匀。
3.3.3确认管材和接头熔融后的外观和颜色，避免过热或不充分熔融。
3.4管材连接3.4.1将熔融的管材和接头从熔炉中取出，快速将管材和接头连接起来。
3.4.2在连接过程中，保持管材与接头的位置不动，直到冷却固化。
3.5焊缝检验3.5.1用手轻轻拉扯已连接好的管材，检查焊接处是否牢固。
3.5.2视觉检查管材和接头连接处是否平整、无明显缺陷。
3.5.3用测温仪检测管材和接头焊接处的温度是否正常。
四、安全注意事项4.1操作人员应穿戴好防护用品，包括工作服、安全帽、防护眼镜、防静电手套等。
4.2操作人员应熟悉设备和工艺规程，遵守操作规范，不得擅自改变焊接参数。
4.3焊接现场应通风良好，避免烟雾和有害气体的积聚。
PE管焊接工艺卡
聚乙烯管（PE管）热熔焊接工艺管理卡热熔对接连接一般分为五个阶段：预热阶段、吸热阶段、加热板取出阶段、对接阶段、冷却阶段。
热熔连接工艺三个重要参数：温度、压力、时间应符合热熔连接机具生产厂管材、管件生产厂的规定（详细见表1、表2）。
热熔对接工艺曲线图表示为焊接各阶段压力与时间的关系图，.项目采用如下PE管热熔对接工艺曲线（图1）。
图1表1、上海海娇HW系列热熔对焊机（6、16#地块）HW-160焊接参数表（规格：SDR17）注：加热板表面温度设定为215度HW-250焊接参数表（规格：SDR17）注：加热板表面温度设定为215度表2、南京德先XCW 系列热熔对焊机（12#地块）XCW-160焊接参数表（规格：）注：加热板表面温度设定为220度XCW-250焊接参数表（规格：）注：加热板表面温度设定为220度PE管热熔焊接自检表注：本表作为施工自检，每道焊缝必须如实填写，并随时接受TPF和监控检查。
PE给水管道施工质量监控要求：1、编制PE给水管道施工的专项技术方案，经过审核、审批后严格实施。
2、管道开始施工前应按照《大市政材料质量控制会议会议纪要091224》内容，对材料进行报验。
3、对焊工进行操作技能培训和工艺技术交底，经考核合格的方能进行施工操作；考核合格的标准应包括：焊工实操焊接的接口质量满足质量要求，并且熟练掌握PE给水管道接口热熔焊接的工艺操作流程；每个合格的焊工应有单独、固定的编号并制作带照片的胸牌，现场施工时要佩戴。
4、使用的焊接设备应有合格证明材料，相关计量设备应有计量检定合格证书，所使用设备应在检校合格期内运行，并在作业前检查设备运行状况是否正常，如有异常或不能确定设备正常则不得使用；每台焊接设备要有固定编号，并在设备的明显位置进行标示。
5、施工前应有准备阶段，将预施工的管道按照管材单根长度、管件位置确定接口，每个接口按照次序进行编号，编号形式如下：施工日期-焊工编号-设备编号-序号（例：01）；如有需要增补的编号应在序号后加英文小写字母按顺序增补。
常用PE管焊接过程中的数据及注意事项
常用管径PE管焊接过程中一些关键数据及注意事项---MrWang常用PE管热熔焊接参数SDR11管径DN （mm）壁厚e（mm）凸起高度h(mm)吸热时间t2（s）冷却时间t5(min)卷边（2）宽度范围（mm）焊接规定压力P2(MPa)90 82 ≥11 4~6 315/s2 110 10 100 ≥14 7~11 471/s2 160 145 ≥19 11~15 996/s2 200 182 ≥23 13~16 1557/s2 250 227 ≥28 14~18 2433/s2 315 286 ≥35 15~22 3862/s2管径DN （mm）壁厚e（mm）凸起高度h(mm)吸热时间t2（s）冷却时间t5(min)卷边（2）宽度范围（mm）焊接规定压力P2(MPa)90 ~ ~ ~ ~110 63 9 4~6 305/s2 160 91 13 6~9 646/s2 200 114 15 7~11 1010/s2 250 142 19 9~13 1578/s2 315 179 23 13~18 2505/s2 1、热板表面温度：PE80为210±10℃，PE00为225±10℃。
2、S2为焊机液压缸中活塞的总有效面积（mm2），由焊机生产厂家提供。
3、P1=P拖+P2(P1：总的焊接压力；P拖：拖动压力，MPa）t1----卷边达到规定高度的时间；t2----焊接所需的吸热时间，t2=管材壁厚×10；t3-----切换所规定的时间；t4-----调整到压力P1所规定的时间；t5-----冷却时间。
注意事项：1、切削平均厚度不宜大于,一般切削总厚度。
2、错变量不应大于壁厚的10%。
3、翻边最低处不应低于管材表面。
4、翻边每隔50mm进行180度背弯试验，不应有开裂、裂缝、接缝处不得露出熔合线。
5、设备应定期校准和检定，周期不宜超过一年。
电熔焊接1、电熔连接设备应定期进行校准和检定，周期不宜超过一年。
PE管焊接施工记录表格
Байду номын сангаас电压(V)
电熔时间(min)
冷却时间(min)
焊接日期
审核：制表：
PE管焊缝表面质量检验表
编号：JL-28-XX
年月日
建设单位
单位工程名称
安装单位
分部（分项）
工程名称
管线名
称规格
材质
外观检
验方法
序号
焊缝编号
焊工姓名
焊接日期
间隙
错位量
综合评定
检验员：
PE管焊接前检查表
编号：JL-26-XX
年月日
建设单位
单位工程名称
安装单位
分部（分项）
工程名称
操作者姓名
焊接位置
焊口数量
序号
焊缝编号
接口表面检查
母材检查
PE管内检查
检验员：审核：
PE管焊接施工记录表
编号：JL-27-XX
年月日
建设单位
单位工程名称
安装单位
分部（分项）
工程名称
管线名称规格
焊缝编号
焊缝号

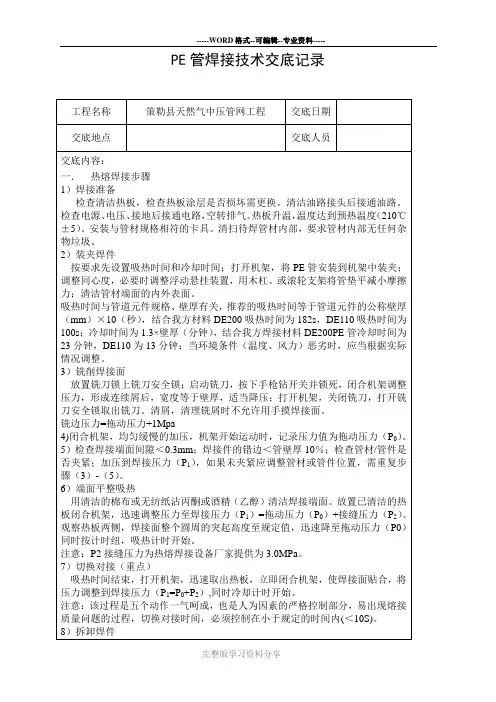

PE管焊接技术交底记录
6）端面平整吸热
用清洁的棉布或无纺纸沾丙酮或酒精（乙醇）清洁焊接端面。放置已清洁的热板闭合机架，迅速调整压力至焊接压力（P1）=拖动压力（P0）+接缝压力（P2）。观察热板两侧，焊接面整个圆周的突起高度至规定值，迅速降至拖动压力（P0）同时按计时纽，吸热计时开始。
6）插接输出电源接头；插牢焊机输出接头，防止虚接。
7）按焊机说明和管件要求的参数正确输入焊机。
8）启动焊机焊接，显示屏显示焊接参数及焊接情况。同时焊机自动计时储存。
9)焊接完成；焊机提示，拔去焊机输出电源接头；复位后，进行下一循环。
参加交底人员：
3）铣削焊接面
放置铣刀锁上铣刀安全锁；启动铣刀，按下手枪钻开关并锁死，闭合机架调整压力，形成连续屑后，宽度等于壁厚，适当降压；打开机架，关闭铣刀，打开铣刀安全锁取出铣刀。清屑，清理铣屑时不允许用手摸焊接面。
铣边压力=拖动压力+1Mpa
4)闭合机架，。
8）拆卸焊件
冷却时间结束，降压至零。再松开夹具螺丝，取出已焊接好的焊件，打开机架，进行下一个的焊接循环。
注意：必须是先降压再拆除夹具，防止划伤焊件。
9 )检查焊缝宽度与高度，
焊缝高度为0.1×壁厚（mm）＋0.5
焊缝宽度为(0.7—0.9)×壁厚（mm）
结合我方材料DE200焊缝高度为2.32±0.23mm，焊缝宽度为12.7-16（mm）
注意：P2接缝压力为热熔焊接设备厂家提供为3.0MPa。
7）切换对接（重点）
吸热时间结束，打开机架，迅速取出热板，立即闭合机架，使焊接面贴合，将压力调整到焊接压力（P1=P0+P2）,同时冷却计时开始。
pe管的焊接温度与时间表
pe管的焊接温度与时间表
PE管的焊接温度与时间表
PE管是一种流行的管道材料，由于其具有优异的抗腐蚀性，耐磨性和
耐化学性能，广泛应用于燃气运输、卫生排水系统和供水系统等领域。
而PE管的焊接过程则是其应用中至关重要的一个环节。
下面是PE管
的焊接温度与时间表：
1.预热阶段
在开始焊接之前，需要将整个焊接区域预热到预定的温度范围内（110°C至120°C）。
这个温度预热阶段的时间通常是3至5分钟之间。
2.加热阶段
预热完毕后，需将焊接区域加热至适当的温度（260°C至280°C）。
这
个加热阶段的时间与管道的壁厚相关，一般每毫米壁厚需要加热1至2
秒不等。
3.焊接阶段
经过预热和加热阶段，管道表面和焊头表面应融合在一起，形成熔合体。
接下来焊机压力开始施加，通过这种压力，将熔合体保持在熔化
状态，以便彻底混合两个管道中的材料。
这个焊接阶段的时间与管道
的直径有关，一般在10至15秒之间。
4.冷却阶段
焊接完成后，需要让其在原地静置一段时间，从而使熔融区域逐渐冷却下来。
这个阶段的时间取决于管道的直径和厚度，一般需要5至10分钟左右。
总体来说，PE管的焊接过程需要对温度和时间加以控制，以确保金属熔合在一起。
此外，操作人员还需谨慎和稳定，确保其所有活动都处于可控制的状态，并尽量避免可能影响焊接过程的因素。
PE管热熔焊接记录(标准)
PE管热熔焊接记录(标准) PE管热熔对接焊接记录工程名称：昆燃气—表27焊机型号：SHD250/315施工班组：XXX施工日期：XXX施工单位：XXX管材(件)厂家：无焊工代号：无焊接方式：卷边吸热焊接时间：s切换时间：s增压时间：s冷却时间：XXX高度：mm环境温度：℃拖动压力：Mpa热板温度：℃焊口编号：无管道元件规格：PE管SDR17.6Ф110/160/200，PE管SDR11Ф110/160/200/250/315生产日期：无压力(批号)：Mpa冷却压力Mpa(焊+拖)：无错边量(mm)：无注：删除明显有问题的段落，对于其他段落，只进行小幅度的改写，以保持原意。
PE管热熔对接焊接记录工程名称：昆燃气—表27焊机型号：SHD250施工班组：XXX施工日期：年月日管材(件)厂家：XXX焊工代号：焊接方式：卷边吸热时间(s)：切换时间(s)：增压时间(s)：冷却时间(min)高度(mm)：环境温度℃：拖动压力Mpa：热板温度℃：焊口编号：管道元件规格：生产日期：压力(批号)Mpa：冷却压力Mpa(焊+拖)：错边量(mm)管道元件规格和焊口编号。
1.PE管SDR17.6 Ф1102.PE管SDR17.6 Ф1603.PE管SDR17.6 Ф2004.PE管SDR11 Ф1105.PE管SDR11 Ф1606.PE管SDR11 Ф2007.PE管SDR11 Ф250焊接参数：焊接时间(s)：0.28、0.59、0.92、0.43、0.91、1.42、2.22 切换时间(s)：无增压时间(s)：13(焊+拖)、15(焊+拖)、9、15冷却时间(XXX)：<0.63、<0.91、<1.14、<1.00、<1.46、<1.82、<2.27拖动压力Mpa：1.063、1.591、1.5114、1.5100、4、5、6 热板温度℃：210±10冷却压力Mpa(焊+拖)：2.xxxxxxxx(焊+拖)、2.xxxxxxxx3(焊+拖)、2.xxxxxxxx28(焊+拖)SHD250焊机液压缸中活塞的总有效面积(mm2)为10.98cm2=1098 mm2施工单位：（盖章）代表：年月日监理单位：（盖章）监理工程师：年月日建设单位：（盖章）代表：年月日。
