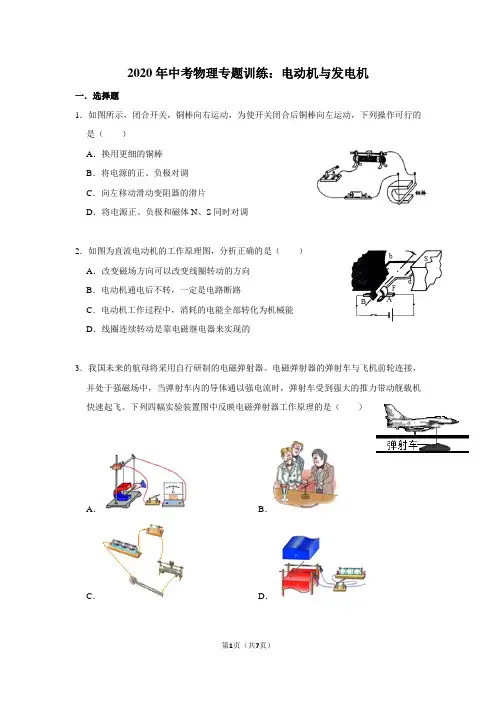

2020年中考物理专题训练:电动机与发电机

2020年中考物理专题训练:电动机与发电机
2020年中考物理专题训练:电动机与发电机

2020年中考物理专题训练:电动机与发电机

一.选择题

1.如图所示,闭合开关,铜棒向右运动,为使开关闭合后铜棒向左运动,下列操作可行的是()

A.换用更细的铜棒

B.将电源的正、负极对调

C.向左移动滑动变阻器的滑片

D.将电源正、负极和磁体N、S同时对调

2.如图为直流电动机的工作原理图,分析正确的是()

A.改变磁场方向可以改变线圈转动的方向

B.电动机通电后不转,一定是电路断路

C.电动机工作过程中,消耗的电能全部转化为机械能

D.线圈连续转动是靠电磁继电器来实现的

3.我国未来的航母将采用自行研制的电磁弹射器。电磁弹射器的弹射车与飞机前轮连接,并处于强磁场中,当弹射车内的导体通以强电流时,弹射车受到强大的推力带动舰载机快速起飞。下列四幅实验装置图中反映电磁弹射器工作原理的是()

A.B.

C.D.

4.如图所示是探究产生感应电流条件的实验情景(图中箭头表示导体的运动方向)。下列说法正确的是()

A.比较图甲和图丙,说明感应电流方向与磁场方向无关

B.比较图乙和图丙,说明感应电流方向与导体运动方向有关

C.由图丁可得出结论:感应电流有无与导体是否运动无关

D.若导体ab用超导材料制成则实验中不会产生感应电流

5.关于如图甲、乙所示的实验,下列说法错误的是()

A.甲实验可以研究通电导体周围存在磁场

B.甲实验可以研究电磁感应现象

C.乙实验可以研究通电导体在磁场中受力情况

D.乙实验的过程中,电能转化为机械能

6.KTV丰富了人们的业余文化生活,唱歌时用的麦克

风(动圈式话筒)如图所示,它的工作原理是:对着话筒说话时,话筒将声音转变为随声音变化的电流,然后经扬声器(喇叭)还原为声音。麦克风工作原理与下列装置的工作原理相同的是()

A.B.

C.D.

7.如图所示,分别为动圈式话筒、扬声器、发电机的原理示意图,下列选项正确的是()

A.动圈式话筒的原理与电动机原理相同

B.电动机的原理与发电机原理相同

C.扬声器的原理与电动机的原理相同

D.扬声器的原理与动圈式话筒的原理相同

8.如图所示的四个装置中,说法正确的是()

A.图甲装置原理可用来制作发电机

B.图乙装置可用来演示磁场对电流的作用

C.图丙装置可用来演示电磁铁的磁性强弱与电流大小的关系

D.图丁装置在工作过程中将机械能转化为电能

二.填空题(共4小题)

9.如图所示,闭合开关,静止的导体棒ab在轨道上向右运动,说明了通电导体在磁场中受到的作用,若只将电源的正、负极对调,则导体棒ab将向运动(选填“”左”或“右”)若只将蹄形磁铁的N、S极对调,则导体棒ab将向运动(选填“左”或“右”)。

10.如甲、乙两图所示,能说明电动机工作原理的是图,如图丙所示,在电磁铁正上方用弹簧挂着一条形磁铁,当开关S闭合后,在渐片P由b端向a端滑动过程中,弹簧长度(选填“变长”或“缩短”)。

11.图甲为一台简易电动机,它由一节电池,一块吸在电池下方的钕磁铁和铜导线绕成的线框组成;图乙是它的工作原理图。已知磁场对线框左边的作用力垂直纸面向里,则线框右边受到的磁场力垂直纸面(选填“向外”或

“向里”),线框在转动过程中,将能转化为

能。

12.小明借助如图所示的实验装置探究“磁场对通电导体的作用”。闭合开关,原本静止的轻质铜棒ab水平向左运动,说明磁场对有力的作用,利用该原理可制成。若将一束电子沿着ab方向飞入磁场,电子的运动方向将发生改变,你认为电子会偏向(选填“左”或“右”)侧运动。

三.实验探究题(共2小题)

13.图1是探究什么情况下磁可以生电的装置。在蹄形磁体的磁场中放置一根导线AB,导线的两端跟电流计连接。

次数磁杨方向导线AB运动方向电流计指针偏转方向

1向上向左、斜向左向左

2向右、斜向右向右

3向下向左、斜向左向右

4向右、斜向右

(1)让AB竖直向上运动,电流计的指针(填“偏转”或“不偏转”)。

(2)上表记录的是某小组同学观察到的部分实验现象,分析上表可以得出:闭合电路中的一部分导体在磁场中做运动时,导体中就产生电流

(3)如图2所示四幅图中实验或设备中应用了此原理的是。

(4)第4次实验中电流计指针偏转方向是。

(5)如果将蹄形磁体向左运动,电路中(填“能”或“不能”)产生电流。

14.某同学利用如图所示的实验装置探究什么情况下磁可以生电。

(1)实验时应将电流表、导线ab串联起来组成回路。

(2)该同学进行以下尝试,能使电流表指针偏转的是(填字母标号)。

A.导线ab在磁场中静止,换用磁性更强的蹄形磁体

B.导线在磁场中静止,但不用单根导线ab,而用匝数很多的线圈

C.蹄形磁体静止,导线ab从图中所示位置水平向左或水平向右运动

D.蹄形磁体静止,导线ab从图中所示位置竖直向上或竖直向下运动

E.蹄形磁体静止,导线ab从图中所示位置斜向上或斜向下运动

(3)如图所示的实验装置中,将电流表换成进行触接,还可以探究电动机的工作原理。

参考答案

一.选择题

1.B 2.A。3.D。4.B。

5.A。6.C。7.C。8.A。二.填空题(共4小题)

9.力;左;左。

10.乙;变长。

11.向外;电;机械。

12.通电导体;电动机;右。

三.实验探究题(共2小题)

13.(1)不偏转;(2)切割磁感线;(3)D;(4)向左;(5)能。

14.(1)闭合;(2)CE;(3)电源。
