第3章 工程测量作业答案
工程测量课后习题答案
工程测量课后习题答案工程测量是一门重要的学科，通过测量技术可以准确地获得工程项目的各种数据和信息，为工程设计、施工和监理提供科学依据。
在学习过程中，课后习题是巩固知识、提高能力的重要环节。
下面将针对一些常见的工程测量课后习题给出详细的解答。
一、水准测量习题1. 在进行水准测量时，为什么需要进行高差闭合差检查？答：高差闭合差检查是为了验证水准测量结果的准确性和可靠性。
在水准测量中，高差闭合差是指从起点到终点再返回起点的高差之差。
如果高差闭合差接近于零，说明测量结果较为准确；如果闭合差较大，说明测量中存在误差，需要进行检查和调整。
2. 请解释一下水准测量中的“前后视”和“中视”是什么意思？答：水准测量中的“前后视”是指测量者在观测点A观测点B时，先朝向点B观测，再朝向点A观测，这样的观测方式。
而“中视”是指测量者在观测点A和点B之间的中间点C上观测，以消除由于地面不平坦或设备误差等因素引起的观测误差。
二、全站仪测量习题1. 在使用全站仪进行测量时，为什么需要进行基线测量？答：基线测量是为了确定全站仪的仪器常数和仪器误差，以提高测量结果的准确性。
在基线测量中，需要选择一条已知长度的基线，通过全站仪测量该基线的长度，并与实际长度进行比较，从而得到仪器常数和仪器误差。
2. 全站仪测量中的“方位角”和“水平角”有何区别？答：全站仪测量中的“方位角”是指测量点与参考方向之间的水平夹角，通常以正北方向为基准。
而“水平角”是指测量点之间的水平夹角，通常以测量点A为基准，测量点B相对于点A的水平夹角。
三、导线测量习题1. 在导线测量中，为什么需要进行闭合差检查？答：闭合差检查是为了验证导线测量结果的准确性和可靠性。
在导线测量中，闭合差是指从起点到终点再返回起点的距离之差。
如果闭合差接近于零，说明测量结果较为准确；如果闭合差较大，说明测量中存在误差，需要进行检查和调整。
2. 请解释一下导线测量中的“前视”和“后视”是什么意思？答：导线测量中的“前视”是指测量者站在起点，通过测量仪器朝向终点进行测量的过程。
工程测量课后习题答案
1 1 工程测量学课后部分答案重庆大学出版社刘星吴斌主编卷子结构：名词解释5题、填空10题、（选择10题）、简答2题、计算4题（第二章1题、第三章2题、第四章1题，共35′）第一章：绪论1、什么叫水准面？它有什么特性？（P3）假想静止不动的水面延伸穿过陆地，形成一个闭合的曲面，这个曲面称为水准面。
特性：面上任意一点的铅垂线都垂直于该点的曲面。
2、什么叫大地水准面？它在测量中的作用是什么？（P3）水准面中与平均海水面相吻合的水准面称为大地水准面。
作用：外业测量的基准面。
3、什么叫高程、绝对高程和相对高程？（P7）高程、绝对高程：地面点到大地水准面的铅垂距离称为绝对高程，简称高程。
相对高程：假定一个水准面作为高程起算面，地面点到假定水准面的铅垂距离称为相对高程。
4、什么情况下可以采用独立坐标系？（P6）测量学和数学中的平面直角坐标系有哪些不同?(P7) 当测量范围较小时，可以不考虑地球表面的曲率点测量的影响，把该测区的地表一小块球面当做平面看待，建立该地区的独立平面直角坐标系。
3点不同：○1数学平面直角坐标系横轴为x 轴，竖轴为y 轴，测量中横轴为y 轴，竖轴为x 轴。
○2数学平面直角坐标系象限按逆时针方向编号，测量学中坐标系象限按顺时针方向编号。
○3测量坐标系的坐标轴一般具有方向性：其纵轴沿南北方向（中央子午线方向）、横轴沿东西方向（赤道方向）；数学坐标系对坐标轴方向没有特定要求。
5、设我国某处点A 的横坐标Y=19689513.12m ，问该点位于第几度带？A 点在中央子午线东侧还是西侧，距离中央子午线多远（即坐标值）？A 点的横坐标为Y=19689513.12m Y=19689513.12m，，由于A 点在我国，点在我国，且整数有且整数有8位，所以其坐标是按6度带投影计算而得；横坐标的前两位就是其带号，所以A 点位于第19带。
由横坐标公式Y=N*1000000+500000+Y’(N 为带号为带号),),),所以所以Y’=189513.12m,其值为正，所以在中央子午线东侧，距中央子午线为189513.12m 189513.12m。
工程测量第三章 答案
习题三
2. 竖直角是指观测目标的方向线与同一铅垂面内的水平线之间的夹角。
不一样
4. 测回法观测步骤：
（1）.盘左位置照准观测目标A，将水平度盘度数设置为略大于零，读取水平度盘读数a左。
（2）.顺时针转动照准部，找准目标B，读取水平度盘读数b左。
则上半测回所得水平角值为：β左=b左-a左。
（3）.倒转望远镜成盘右位置，仍照准目标B，读取水平度盘度数b右。
（4）。
逆时针转动照准部，找准目标A，读取水平度盘读数a右，则下半测回所得角值为：β右=b右-a右。
全圆方向观测法步骤：
（1）.上半测回
1）盘左位置，照准目标点C，将水平度盘读数设置为略大于0，读取该读数c1.
2）顺时针方向转动照准部依次照准目标D，A，B，读取相应水平度盘读数d1，a1，b1，记入手簿中。
3）顺时针方向瞄回零方向C，读取水平度盘度数c1‘。
（2）.下半测回
1）倒转望远镜成盘右位置，照准零方向C，读取读数c2.
2）逆时针方向转动照准部依次找准目标B，A，D，读取相应水平度盘读数b2，a2，d2.
3）逆时针方向瞄回目标点C，读取水平度盘读数c2‘，并计算下半测回的归零差c2‘-c2.
6.经纬仪的主要轴线有竖轴，水准管轴，横轴及视准轴。
满足下列条件：
1.照准部水准管轴应垂直于竖轴；
2.视准轴应垂直于横轴；
3.横轴应垂直于竖轴；
4.十字丝纵丝垂直于横轴；
5.竖直度盘指标处于正确位置；
6.光学对中器的视准轴与竖轴重合。
8. （1）测回法观测手簿
土木0906 刘亚奇200904160612。
工程测量作业3答案
2、 测点 BM2 转点 A 后视 a (1.694) (1.532) (1.461) (1.112) 0.181 (1.713) 0.148 B BM2 计算校核 (1.002) (1.313) 0.553 (1.555) 23.710 23.714 24.263 24.266 24.115 24.117 前视 b 高差 + 0.582 高程 H (23.714) 24.296 24.297 改正后高程
3、
T=R tan
2
=86.84
L=R
=167.15 180
E=R sec 1 =14.65 2
D=2T L =6.53
直圆点 ZY 里程=JD 里程-T= K1+956.54— 86.84=K1+869.70 圆直点 YZ 里程=ZY 里程+L =K1+869.70+167.15=K2+036.85 曲中点 QZ 里程=YZ 里程-L/2= K2+036.85—167.15/2=K1+953.28 JD 里程=QZ 里程+D/2（计算校核）=K1+953.28+6.53/2= K1+956.54
北京交通大学远程与继续教育学院 工程测量作业 3 答案 一、识图读出下图所示水准尺的中丝读数。 1.885m（在 1.881 至 1.888 之间的都算正确） 0.860m（在 0.858 至 0.862 之间的都算正确） 二、计算题 1、 测点 BM5 K4+980 K5+000 +020 +040 ZD1 +060 +080 ZD2 0.876 2.42 0.32 2.004 水准尺读数（m） 后视 1.426 0.87 1.56 4.25 2.30 2.402 417.528 中视 前视 视线高程 （m） 419．054 高程 （m） 417.628 418.18 417.49 414.80 416.75 416.652 415.11 417.21 415.524
《工程测量》练习册及答案
《工程测量》练习册及答案工程测量复习题答案第一章测量的基本知识习题一一、填空题1、任何静止的水面在测量中称为水准面——。
2、在测量中，地面上的点位用—坐标———和高程—来表示。
3、地面点投影到水平面上，其平面位置用平面直角坐标系来表示。
4、两点间高程之差称为高差。
二、判断题（正确打√错误打×）1、大地水准面所包围的地球形体，称为地球椭圆体。
（×）2、测量工作的实质就是测量（或测设）点位的工作。
（√）3、地面点投影到椭球面上时，其平面位置用平面直角坐标来表示。
（×）4、测量中取任意一水准面作为高程基准面，得出的高程为绝对高程。
（×）5、无论是测量还是测设都要遵循从整体到局部、从控制到碎部的原则。
（√）6、不论进行何种测量工作，在实地要测量的基本要素都是距离、角度、直线的方向、高程。
（√）7、测量中的坐标轴方向和象限顺序与数学中的坐标轴方向和象限顺序正好相同。
（×）三、选择题1、绝对高程是( B )A、地面点到假定水准面的铅垂距离，B、地面点到大地水准面的铅垂距离，C、地面点到水平面的铅垂距离，D、地面点到任一水准面的铅垂距离。
2、在测量学中，点的平面位置用平面直角坐标表示，坐标轴方向和象限顺序为（ A ）A、南北方向为x轴，向北为正；东西方向y为轴，向东为正；象限顺序按顺时针计。
B、南北方向为x轴，向北为正；东西方向y为轴，向东为正；象限顺序按逆时针计。
C、南北方向为y轴，向北为正；东西方向为x轴，向东为正；象限顺序按顺时针计。
D、南北方向为y轴，向北为正；东西方向为x轴，向东为正；象限顺序按逆时针计。
第二章高程测量习题二一、填空题1、用黄海平均海水面作为高程基准面得出的高程称为绝对高程（黄海高程系统）。
2、十字丝交点和物镜光心的连线称为视线（视准轴）。
3、水准仪上的望远镜是由物镜和目镜组成。
4、水准测量时，用十字丝中间的横丝读取水准尺的读数。
5、水准测量中误差的主要来源有仪器误差、观测误差、外界环境的影响。
工程测量习题答案

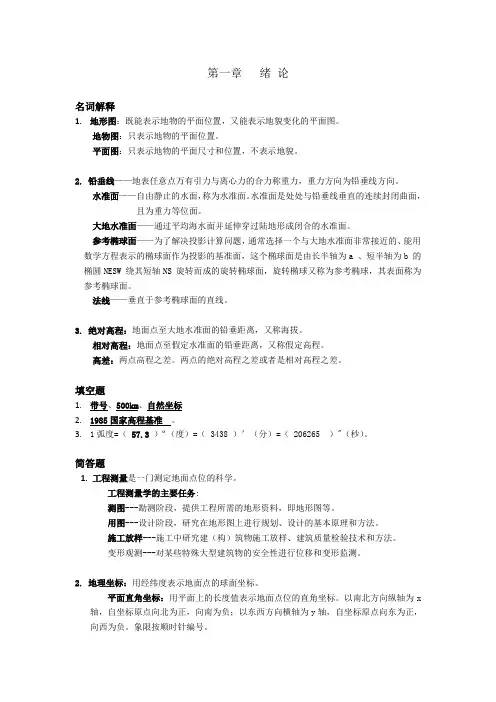

第一章绪论名词解释1.地形图：既能表示地物的平面位置，又能表示地貌变化的平面图。
地物图：只表示地物的平面位置。
平面图：只表示地物的平面尺寸和位置，不表示地貌。
2. 铅垂线——地表任意点万有引力与离心力的合力称重力，重力方向为铅垂线方向。
水准面——自由静止的水面，称为水准面。
水准面是处处与铅垂线垂直的连续封闭曲面，且为重力等位面。
大地水准面——通过平均海水面并延伸穿过陆地形成闭合的水准面。
参考椭球面——为了解决投影计算问题，通常选择一个与大地水准面非常接近的、能用数学方程表示的椭球面作为投影的基准面，这个椭球面是由长半轴为a 、短半轴为b 的椭圆NESW 绕其短轴NS 旋转而成的旋转椭球面，旋转椭球又称为参考椭球，其表面称为参考椭球面。
法线——垂直于参考椭球面的直线。
3. 绝对高程：地面点至大地水准面的铅垂距离，又称海拔。
相对高程：地面点至假定水准面的铅垂距离，又称假定高程。
高差：两点高程之差。
两点的绝对高程之差或者是相对高程之差。
填空题1.带号、500km、自然坐标2.1985国家高程基准。
3.1弧度=（57.3）º（度）=（ 3438 ）’（分）=（ 206265 ）"（秒）。
简答题1.工程测量是一门测定地面点位的科学。
工程测量学的主要任务:测图---勘测阶段，提供工程所需的地形资料，即地形图等。
用图---设计阶段，研究在地形图上进行规划、设计的基本原理和方法。
施工放样---施工中研究建（构）筑物施工放样、建筑质量检验技术和方法。
变形观测---对某些特殊大型建筑物的安全性进行位移和变形监测。
2. 地理坐标：用经纬度表示地面点的球面坐标。
平面直角坐标：用平面上的长度值表示地面点位的直角坐标。
以南北方向纵轴为x 轴，自坐标原点向北为正，向南为负；以东西方向横轴为y轴，自坐标原点向东为正，向西为负。
象限按顺时针编号。
高斯平面直角坐标：建立在高斯平面上的直角坐标。
以中央子午线为纵轴x轴，由赤道起算向北为正，向南为负；以赤道线为横轴y轴，由中央子午线向东为正，向西为负。
工程测量课后习题及答案
工程测量课后习题及答案一．选择题1.消除视差的方法是C使十字丝和目标影像清晰..A.转动物镜对光螺旋B.转动目镜对光螺旋C.反复交替调节目镜及物镜对光螺旋D.调节微动螺旋2.整理水准测量数据时;计算检核所依据的的基本公式是 A ..A.∑a-∑b=∑hB.∑h=∑H终-∑H始C.∑a-∑b=∑h=H终-H始D.fh≤Fh3.地面两点间的水平距离是指 C ..A.该二地面点间连线的长度B.该二地面点之连线投影于水平面上的线段长度C.该二地面点之连线铅垂投影于水平面上的线段长度D.过该二地面点的铅垂线之间的距离4.导线角度闭合差的调整方法是将闭合差反符号后 B ..A.按角度大小成正比例分配B.按角度个数平均分配C.按边长成正比例分配D.按边长成反比例分配5.普通水准测量中;在水准尺上每个读数应读 D 位数A.5B.3C.2D.46.在水准测量中;若后视点A的读数大;前视点B的读数小;则有 A ..A.A点比B点低B.A点比B点高C.A点与B点可能同高D.A、B点的高低取决于仪器高度7.观测竖直角时;要求使竖盘水准管气泡居中;其目的是D ..A.整平仪器B.使竖直度盘竖直C.使水平度盘处于水平位置D.使竖盘读数指标处于正确位置8.当竖盘读数为：81°38′12″;278°21′24″;则指标差为 D ..A.+0′24″B.-0′24″C.+0′12″D.-0′12″9.钢尺量距时钢尺量距时钢尺量距时钢尺量距时;量得倾斜距离为量得倾斜距离为量得倾斜距离为量得倾斜距离为123.456米;直线两端高差为直线两端高差为直线两端高差为直线两端高差为 1.987米;则高差改正为Am..A.----10.对某一边长观测四个测回;其结果分别为：123.041m、123.045m、123.040m、123.038m;则其观测值中误差为CmA.±0.001B.±0.002C.±0.003D.±0.00411.在一地面平坦;无经纬仪的建筑场地;放样点位应选用 D 方法..A.直角坐标B.极坐标C.角度交会D.距离交会12. ;顺时针转到测线的夹角..A.真子午线方向B.磁子午线方向C.坐标纵轴方向D.指向正北的方向13.水准仪的使用步骤为 A ..A.粗平 -- 照准 -- 精平 -- 读数B.安置 -- 精平 -- 照准 -- 读数C.粗平 -- 精平 -- 照准 -- 读数D.安置 -- 照准 -- 精平 -- 读数14.在进行水准测量时;由A点向B点进行测量;测得AB两点之间的高差为0.698m;且B点水准尺的读数为2.376m;则A点水准尺的读数为 B m..15.竖直角的最大值为 A ..A.90°B.180°C.270°D.360°16.将经纬仪安置于A点且瞄准B点时;水平度盘读数为30°;欲测设45°的水平角值于AB直线的左侧;则水平度盘的读数应为 A ..A.345°B.75°C.165°D.15°17.A、B的往测为213.41m;返测为213.35m ;其相对误差为 B ..A.1/3000B.1/3500C.1/4000D.1/500018.在距离丈量中衡量精度的方法是用 B ..A.往返较差B.相对误差C.闭合差D.中误差19.用角度交会法测设点的平面位置所需的数据是 C ..A.一个角度; 一段距离B.纵横坐标差C.两个角度D.两段距离20.正反坐标方位角互差 B ..A.90°B.180°C.360°D.270°21.某建筑首层室内地面±0.000的绝对高程为45.300m;室外地面设计高程为－l.500m;则室外地面的绝对高程为 B m..A.42.8B.43.8C.43.7D.43.622.对某水平角进行了五次观测;其角度为：63°26′12″;63°26′09″;63°26′18″;63°26′15″;63°26′06″..其算术平均值为B ..A.63°26′10″B.63°26′12″C.63°26′22″D.63°26′32″23.竖直角的取值范围是 C ..A.0°～180°B.0°～270°C.0°～90°D.0°～360°24.在距离丈量中;用 B 来衡量测量的精度..A.绝对误差B.相对误差C.均方差D.平均误差25.用水准仪测定 A、B 两点间高差;已知点高程为HA=12.658m; 尺上读数为1526mm;B尺上读数为1182mm;求A、B两点间高差为 D m..A.+1.344B.-1.344C.-0.344D.+0.34426.水平角的取值范围是 D ..A.0°～180°B.0°～270°C.0°～90°D.0°～360°27.在高斯平面直角坐标系统中;3°带是从东经 B 开始划分的..A.1°10′B.1°30′C.2°30′D.3°28.水准测量时;用水平仪 D 丝来截取尺上高差读数..A.上B.中C.下D.上下29.比例尺有大、中、小之分；比例尺分母值越大;则比例尺越 D ..A.特大B.大C.中D.小30.线路中桩间距可以根据地形变化情况而定;其直线段、曲线段分别不宜大于 D ..A.330m、150mB.50m、20mC.450m、300mD.100m、50m31.用经纬度表示地面点的坐标称为 C ..A.直角坐标B.假定坐标C.地理坐标D.曲面坐标32.系统误差产生的原因是由于 B ..A.观测误差B.环境影响、仪器不完善C.人为D.偶然误差33.丈量了两段距离;最后结果分别是L1=814.53±0.05m;L2=540.60±0.05m;则该两段距离丈量的精度是 A ..A.L1比L2高B.L1比L2低C.L1等于L2D.等于零34.观测竖直角时;用盘左、盘右观测的目的是为了消除 D 误差的影响..A.视准轴误差B.横轴误差C.度盘偏心误差D.指标差35.当水准测量各测站的距离大致相等时;其测量高差的中误差与距离的A 成正成..A.平方根B.平方C.立方根D.立方36.测量误差来源于 C ..A.系统误差B.偶然误差C.仪器、人为、环境影响D.粗差37.测量工作的原则要遵循 A ..A.先测整体后测碎部、先测高级点后测低级点B.先测水平角、再测竖角C.先量距、再测水平角D.先测方位角、再测高程..38.按测量高差原理和所有仪器不同;常用的高程测量方法有三角高程测量和B 两种..A.视距高程测量B.几何水准测量C.量距高程测量D.光电高程测量..39.根据直线的起、终点坐标进行坐标反算;计算直线的 B ..A.斜距、水平角B.水平距离、方位角C.斜距、方位角D.水平距离、水平角40.水准仪应满足的最主要的几何关系是C ..A.横丝应垂直于仪器的竖轴B.望远镜的视准轴不因调焦而变动位置C.水准管水准轴应与望远镜的视准轴平行D.圆水准器轴应平行于仪器的竖轴41.在水准测量中应进行 B ..A.仪器对中、精平、读数B.初平、瞄准、精平后用中丝读数C.初平、瞄准、精平后用上丝读数D.先读出下丝读数;然后再精平仪器42.在竖角测量中;竖盘指标差可以用 C 观测来消除..A.精确对中B.精确照准C.盘左、盘右D.盘左测两次..43.在水准测量中;仪器安置在前、后距离相等的地方;可以消除 D ..A.水准管轴误差B.竖直轴误差C.横轴误差D.视准轴误差44.在一个测站上同时有三个以上方向需要观测时;则水平角的观测应采用 B ..A.测回法B.全圆测回法C.复测法D.分组法45.当测量结果不符合精度要求时;决不允许用改读数或 B 的方法;而使成果表面上符合要求..A.改方向B.改记录C.改测站D.改变仪器高46.三角高程测量时;正觇观测意为由已知点观测未知点求算未知点的高程；反觇观测意为由 B 来求算未知点的高程..A.已知点观测已知点B.未知点观测已知点C.未知点观测未知点D.已知点观测未知点47.“J2”型系列仪器意指 C ..A.表示归算到100m时;所测地形点的全部误差小于±30cm的平板仪B.表示1Km往返测偶然中误差不超过±4mm的水准仪C.表示一测回方向中误差为±2″的经纬仪D.2mm+2ppm的测距仪48.“S3”型系列仪器意指 B ..A.表示归算到100m时;所测地形点的全部误差小于±30cm的平板仪B.表示1Km往返测偶然中误差不超过±3mm的水准仪C.表示一测回方向中误差为±2″的经纬仪D.2mm+2ppm的测距仪49.规范规定四等符合水准路线闭合差为 A ..A.±20√LB.±40√LC.±30√LD.±10√L50．四等水准采用中丝读数法;每站观测顺序为 C ..A.后—前—后—前B.前—前—后—后C.后—后—前—前D.前—后—后—前51.测设点的平面位置通常有直角坐标法、极坐标法、角度交会法和 A 四种方法..A.距离交会法B.方位交会法C.高程交会法D.高差交会法52.观测水平角与竖直角时;用盘左、盘右观测的目的是为了消除视准轴误差、度盘偏心误差、指标差和 A 等误差的影响..A.横轴误差B.纵轴误差C.竖轴误差D.对中误差53.4～8Km隧道相向开挖;其洞外水准等级选择为 A 为宜..A.三等B.四等C.一、二等D.五等 54.设起始点高度为Hs;终点高度为He;则闭合水准路线的高差闭合差为 A ..A.fh=∑ｈiB.fh=∑ｈi－He－HsC.fh=√∑ｈiD.fh=√∑ｈi－He－Hs55.水准基点为变形观测的 A ;不应受到水库压应力的影响..A.高程原点B.海拔高程点C.投影高程点D.联测点56.水准测量时;由于水准尺的误差、仪器下沉及尺垫下沉引起的误差;均为 B ..A.偶然误差B.系统误差C.粗差D.照准误差57.在水准测量中;水准管轴不平行视准轴的误差;可以 D 来消除..A.通过计算与平差方法B.通过精确瞄准、读数C.通过变动仪器高度D.用前后视距相等的方法58.用于一、二等水准测量的仪器;其i角不得大于15″；用于三、四等水准的仪器;不得大于 A ..A.20″B.25″C.30″D.35″59.测量精度的高低是由 A 的大小来衡量..A.中误差B.闭合差C.改正数D.观测数60.我国以 A 高为高程起算面..A.黄海平均海水面B.北海平均海水面C.东海平均海水面D.南海平均海水面61.我国现在采用的高程系是 D ..A.1985年黄海高程系B.1978年北京高程系C.1978年西安高程系D.1956年黄海高程系62.设地面上有A、B两点;两点的高程分别为HA=19.186m;HB=24.754m;则A、B两点的高差hAB= A m..A．5.568 B．-5.568 C．43.940 D．-43.94063.沉降观测的特点是 B ..A.一次性B.周期性C.随机性D.无规律性64.四等水准测量中;基辅分划黑、红面所测高差之差应小于或等于C ..65.工程测量中的最大误差一般取其中误差的 C ..A.2倍B.1倍C.3倍D.5倍66.水准仪应满足的主要条件是 A ..A.视准轴平行管水准轴B.圆水准轴平行旋转轴C.十字丝的横丝应垂直于旋转轴D.视准轴垂直于水准轴67.二等水准采用中丝读数法;每站观测顺序为 A ..A.往测：奇数站;后-前-前-后；偶数站;前-后-后-前返测：奇数站;前-后-后-前；偶数站; 后-前-前-后B.往测：奇数站;前-后-后-前；偶数站;后-前-前-后返测：奇数站;后-前-前-后；偶数站;前-后-后-前C.往测：奇数站;后-后-前-前；偶数站;前-前-后-后返测：奇数站;前-前-后-后；偶数站;后-后-前-前D.往测：奇数站;前-前-后-后；偶数站;后-后-前-前返测：奇数站;后-后-前-前；偶数站;前-前-后-后68.高速铁路平面控制测量按三级布网的原则布设;分别是 C ..A.第一级为基桩控制网CPIII、第二级为线路控制网CPII、第三级为基础平面控制网CPIB.第一级为线路控制网CPII、第二级为基础平面控制网CPI、第三级为基桩控制网CPIIIC.第一级为基础平面控制网CPI、第二级为线路控制网CPII、第三级为基桩控制网CPIIID.第一级为线路控制网CPII、第二级为基桩控制网CPIII、第三级为基础平面控制网CPI69.三、四等水准采用中丝读数法;每站的观测顺序为 C ..A.后-前-后-前B.前-前-后-后C.后-后-前-前D.前-后-后-前二．填空题1.测量的基本工作包括高程测量、角度测量、距离测量 ..2.望远镜的作用是用来瞄准 ;并能截取水准尺上的读数..望远镜主要由物镜、目镜、照准器和十字丝分划板等组成..3.导线的布设形式有闭合导线、附和导线、支导线..4.大型仪器在搬站时;一定要卸下仪器装进仪器盒搬站..5.常用的圆曲线测设方法有偏角法和极坐标法 ..6.水准测量时;水准仪视准轴线离地面不应小于 0.2 m..7.水平角测量的方法有测回法和方向观测法 ..在控制测量中微动螺旋及测微螺旋只许方向照准 ..8.三、四等水准测量水准尺的读数顺序为后前前后 ;四等水准测量水准尺的读数顺序还可以为后后前前 ..9.测量的目的是保证建筑物空间位置、几何尺寸 ;将误差控制在规定范围内;以满足建筑物明确和隐含的功能需要..10.工程测量的主要任务是将设计图纸上建筑物的位置用测量的方法精确地设置到地面上 ;以便作为各项工程建设施工的依据..11.测量工作必须遵循先整体到局部的基本原则;为了减少测量误差的积累和提高测量的精度;按照从控制到碎步的工作程序进行测量..12.各单位的总工程师应负责测量制度的建立、落实;维持测量队伍稳定..13.测量工作质量控制的核心是测量复核制 ;其运作依靠自检、外检和抽检以及验收制度来保证..测量复核应由第二人用不同方法或不同测点进行;测量记录数据应由测量及复测人员_ 独立 _进行计算..14.我集团公司的测量任务按局、子分公司、子分公司项目经理部、项目队四级测量建制划分..15.施工测量工作范围包括：工程开工前交接桩；施工复测；建立重要建筑物控制网；工序各部施工放样；竣工测量 ..16.每位技术人员应养成妥善保护各类桩撅的习惯;发现有桩位在施工影响范围内;应立即测设外移桩或护桩 .. 项目队技术主管对施工放样的测量成果直接负责..17.施工放样引用经审批的复测和控制网测量成果..18.水准测量进行高程放样时;放样点应尽量设为转点;并应往返观测 ;以往返高差闭合差作为控制测量误差的依据;并应满足规范要求..19.单位工程竣工后;一般由经理部总工程师及早组织进行单位工程的竣工测量;以核实工程各部件中线、高程、几何尺寸是否符合规范、验标、图纸要求..竣工测量控制测量时;应与相邻合同段的轴线进行衔接;按竣工验收要求填制相关竣工资料并抄报公司技术中心..20.工程开工前;项目总工程师组织技术人员进行各自管段内中线和水准的复测及大型工程的控制测量工作;测量方法及精度要求应遵守相关的测量规定..21.未按测量复核制度定期对工程测量复核;未形成成果书上报审批;对项目总工、工程部部长、测量负责人各罚款 100 元..施工测量时无测量复核记录;对项目总工罚款 50 元;对工程部长罚款 100 元;对测量负责人罚款100元..22.测量控制网由项目总工程师负责组织编制;测量控制网成果书必须报上级主管部门复核、备案..23.测量记录不得涂改、撕毁 ;如有误;可用明显的记号标识;所有测量记录均应专人妥善保管..未按规定对现场测量进行记录;对项目总工和工程部长各罚款50元;对测量负责人罚款 100 元..24.测量仪器要有专人保管;定期检定 ;并要建立台帐;每年初报公司技术中心..未对测量仪器定期标定;对项目总工、工程部长、测量负责人各罚款50元..25.因测量原因造成返工损失的;项目总工、工程部部长、测量负责人、参加测设人和复核人各赔偿损失金额的 35% 、 20% 、 15% 、30%..26.项目部根据工程实际需要提出测量仪器调配计划或购置计划;由公司技术中心核定后报公司相关领导审批后;技术中心办理..27.测量仪器的调拨应经由公司技术中心调拨;严禁任何单位或个人私自进行调拨..三．判断题1.已知直线AB的坐标方位角为186°;则直线BA的坐标方位角是4°.. ×2.具有控制全局作用的网点称为转点.. ×3.直接用于测图的地形点或施工放样的点称为碎部点.. ×4.地面上任意两点之间的绝对高程差等于其相对高程差.. √5.用经纬仪测量地面两点间的距离时;必须测出水平角.. ×6.测量工作必须遵循“从局部到整体;先碎部后控制”的原则.. ×7.在水平角的观测中;方向观测法主要用于观测单角.. ×8.某段距离的平均值为100m;其往返较差为+20mm;则相对误差为1/5000.. ×9.竖直角的取值范围是0°～360°.. ×10.取盘左、盘右竖直角的平均值不能消除指标差的影响..×11.变形观测只有基础沉降与倾斜观测..×12.对高层建筑主要进行水平位移和倾斜观测..×13.圆曲线的主要点为直圆点、曲中点、圆直点..√14.缓和曲线曲率半径等于常数..×15.用于二等水准测量尺台重量不应轻于5公斤..16.各种外业测量手簿;字迹要清楚、整齐、美观、不得涂改、擦改、转抄..√17.光电测距仪工作时;严禁测线上有其它反光物体或反光镜..×18.光电测距仪测距误差中;存在着反光棱镜的对中误差..√19.施测水平角用方向观测法观测;盘右时应顺时针依次照准目标..×20.用“正倒镜分中法”精确延长直线;是为了消除视准轴不垂直于横轴的误差..×四．简答题1.各项目经理部测量组及项目队测量组的测量任务答：项目经理部测量组负责项目经理部内重点工程定位测量和施工中阶段性复核..承担测量桩点资料交接、开工前施工复测、完工后竣工测量、短隧道洞内外测量;中桥及部分大桥、车站股道中线、地铁轻轨中线定位测量;厂房、高层建筑、机场跑道轴线定位和上列各项工程首次灌注砼时的放样测量、施工过程中的阶段性复核测量..协助上级单位在项目经理部的测量工作.. 项目队测量组负责日常施工放样测量及复核..按照不同类别工程主要承担各项工程的施工放样测量、复核测量和本队竣工测量以及保护测量桩点..协助与本队工程有关的控测和复测..2.各级测量机构及人员都必须遵循测量复核制的基本要求;在测量工作中认真贯彻执行..测量复核制的基本要求答：1 执行有关测量技术规范和标准;按照规范要求进行测量设计、作业、检查和验收;保证各项成果的精度和可靠性..2测量桩点的交接必须由双方持交桩表在现场核对、交接确认..遗失的坚持补桩;无桩名者视为废桩;资料与现场不符的应予更正..3用于测量的图纸资料应认真研究复核;必要时应作现场核对;确认无误后;方可使用..抄录已知数据资料;必须核对;两计算人应分别独立查阅抄录;并互相核实..4各种测量的原始观测记录含电子记录必须在现场同步作出;严禁事后补记、补绘..原始资料不允许涂改..不合格时;应按规范要求补测或重测.. 5测量的外业工作必须有多余观测;并构成闭合检核条件..内业工作应坚持两组独立平行计算并相互校核..6利用已知成果时;必须坚持“先检查、复测;后利用”的原则..7重要定位和放样;必须坚持用不同的方法或手段进行复核测量;或换人检查复测后才能施工..8一项工程由两个以上单位施工时;应联合测量;若先施工的单位整体复测;相关单位确认后统一使用..施工复测时;必须超越管段范围与相邻相关的测量桩点联测;并与有关单位共同确认共同使用的相关桩点和资料..9未经复测的工程不准开工；上一道工序结束;下一道工序未经测量放样;不得继续施工..3. 叙述有缓和曲线的圆曲线主要点的测设方法..答：有缓和曲线的圆曲线主要点的测设方法有：切线支距法、偏角法、极坐标法..由于全站仪已在工程建设中被广泛使用;极坐标法已成为曲线测设的一种简便、迅速、精确的方法..下面简述下采用极坐标法测设有缓和曲线的圆曲线主要点的步骤：1 内页计算：根据曲线要素、方位角计算出ZH、HY、QZ、YH、HZ点的坐标..2 将全站仪置镜已知导线点;输入已经点坐标;建站；后视另外已知导线点;定向..3 输入主要点坐标;进行实地放样..4. 简述双面尺法进行三、四等水准测量每一测站的观测程序..答：1照准后视尺黑面;精平;分别读取上、下、中三丝读数；2照准前视尺黑面;精平;分别读取上、下、中三丝读数；3照准前视尺红面;精平;读取中丝读数；4照准后视尺红面;精平;读取中丝读数五．计算题设A、B两点为控制点;XA=50.00m;YA=80.00m;αAB=60°00′00″;现欲测设出P点;P点的设计坐标为：XP=80.00m;YP=70.00m;试计算在A点用极坐标法测设P点的放样数据;并简述操作的步骤..解：1先计算A点至P点的方位角：aAP=341°33′54.18″；DAB=31.62m AB与AP之间的水平夹角为：341°33′54.18″-60°00′00″=281°33′54.18″2实地放样：①置镜A点;对中整平;采用盘左位置瞄准B点定向;并将水平度盘角度置为0°00′00″；②顺时针拨角至281°33′54.18″;水平制动..③在281°33′54.18″角度方向上量取水平距离31.62m;测设出P′点..④采取盘右位置瞄准B点定向;并将水平度盘角度置为0°00′00″；⑤逆时针拨角至78°26′5.82″;水平制动；⑥在78°26′5.82″角度方向上量取水平距离31.62m;测设出P″点..⑦将P′和P″点连线分中作为放样的P点..。
《工程测量》习题及其参考答案(终112)
习题11．什么叫大地水准面?它有什么特点和作用?2．什么叫绝对高程、相对高程及高差?3．测量上的平面直角坐标系和数学上的平面直角坐标系有什么区别?4．什么叫高斯投影？高斯平面直角坐标系是怎样建立的?5．已知某点位于高斯投影6°带第20号带，若该点在该投影带高斯平面直角坐标系中的横坐标y＝-306579.210m，写出该点不包含负值且含有带号的横坐标y及该带的中央子午线经度0L。
6．什么叫直线定向？标准方向有几种？什么是坐标方位角？7．某宾馆首层室内地面±0.000的绝对高程为45.300m，室外地面设计高程为-l.500m，女儿墙设计高程为+88.200m，问室外地面和女儿墙的绝对高程分别为多少?答案：1．通过平均海水面的一个水准面，称大地水准面，它的特点是水准面上任意一点铅垂线都垂直于该点的曲面，是一个重力曲面，其作用是测量工作的基准面。
2．地面点到大地水准面的垂直距离，称为该点的绝对高程。
地面点到假设水准面的垂直距离，称为该点的相对高程。
两点高程之差称为高差。
3．测量坐标系的X轴是南北方向，X轴朝北，Y轴是东西方向，Y轴朝东，另外测量坐标系中的四个象限按顺时针编排，这些正好与数学坐标系相反。
4、假想将一个横椭圆柱体套在椭球外，使横椭圆柱的轴心通过椭球中心，并与椭球面上某投影带的中央子午线相切，将中央子午线附近（即东西边缘子午线范围）椭球面上的点投影到横椭圆柱面上，然后顺着过南北极母线将椭圆柱面展开为平面，这个平面称为高斯投影平面。
所以该投影是正形投影。
在高斯投影平面上，中央子午线投影后为X轴，赤道投影为Y轴，两轴交点为坐标原点，构成分带的独立的高斯平面直角坐标系统。
5．Y=20×(-306579.210m+500000m)=20193420.790。
3=1176L20-⨯=︒︒6．确定直线与标准方向的关系（用方位角描述）称为直线定向。
标准方向有真子午线方向、磁子午线方向、坐标纵轴（X轴）方向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章角度测量
习题作业答案
一、填空题
1.角度就是测量得基本元素，包括水平角与竖直角_ 。
2.从空间一点出发得两个方向在水平面上投影所夹得角度
称为水平角，某一方向与其在同一垂直面内得水平线所夹得角度
称为竖直角，竖直角为正时，称为仰角，为负时称为俯角。
3.经纬仪进行测量前得安置工作包括对中与____整平_____两个主要步骤。
4.水平角观测中对中得目得在于使仪器得中心与测站点位于同一铅垂线上。
5.水平角观测中整平得目得在于使仪器竖轴在铅直位置，而水平度盘在水平位
置。
6.经纬仪用测回法进行水平角观测时，某一方向上盘左读数与盘右读数得理论
关系就是相差180°。
7.经纬仪测回法测量垂直角时盘左盘右读数得理论关系就是与为360°。
8.经纬仪满足三轴相互垂直条件时，望远镜围绕横轴旋转，视准轴扫出得面应
该就是垂直面。
9.经纬仪主要由照准部、__水平度盘____与基座三部分构成。
10.照准部制动与微动螺旋得作用就是控制望远镜在水平面内得转动；望
远镜制动与微动螺旋得作用就是控制望远镜在竖直面内得转动。
二、简答题
1.简述角度观测时，用盘左盘右进行观测可以消除哪些误差？
答：视准轴误差横轴误差照准部偏心差竖盘指标差
2.经纬仪上有几对制动、微动螺旋？它们各起什么作用？如何正确使用它？答：两对：照准部制动，微动螺旋
望远镜制动，微动螺旋
它们得作用就是分别使照准部及望远镜固定或作微小转动。
正确使用得方法就是要使照准部与望远镜作大得旋转时，要松开相应得制动螺旋，要使它作微小旋转时，固定相应得制动螺旋、并旋转相应得微动螺旋。
3.如何找出竖盘读数与竖直角间得计算关系？
答：置于盘左，将望远镜上仰，瞧竖盘读数大于还就是小于90度，若小于90度，则竖直角为90-L，盘右为R-270度，反之若大于90度，则竖直角为L-90度，盘右为270-R
4.结合水平角与垂直角测量原理说明对测量仪器得要求与相应部件得名称。
答：作为测角仪器——经纬仪，它须有一刻度盘与在刻度盘上读数得指标。
观测水平角时，刻度盘中心应安放在过测站点得铅垂线上，并能使之水平。
为了瞄准不同方向，经纬仪得望远镜应能沿水平方向转动，也能高低俯仰。
当望远镜高低俯仰时，其视准轴应划出一竖直面，这样才能使得在同一竖直面内高低不同得目标有相同得水平度盘读数。
装置：对中整平装置（对中器；水准气泡与水准管）；照准装置（望远镜、横轴、竖轴）与读数装置（水平度盘与竖直度盘）。
5.试述测定经纬仪竖盘指标差得步骤与方法。
答：在测站上安置仪器，对中、整平；
以盘左照准目标，读取竖盘读数L；将望远镜倒转，以盘右照准同一目标，读取竖盘读数R；指标差x=（R+L-360°）/2
6.说明测回法及方向观测法测水平角得方法与步骤。
答：安置仪器，经过对中、整平，然后按以下步骤观测。
测回法：
将复测扳手扳向上方。
松开照准部与望远镜得制动螺旋，利用望远镜上得粗瞄器，以盘左粗略照准左方目标。
关紧照准部与望远镜得制动螺旋，再用微动螺旋精确照准目标，消除视差并读取水平度盘读数。
松开照准部及望远镜得制动螺旋，顺时针方向转动照准部，粗略照准右方另一目标，再关紧制动螺旋，用微动螺旋精确照准，并读取该方向上得水平度盘读数。
以上称上半个测回。
将望远镜纵转180度，改为盘右，重新照准右方目标，并读取水平度盘读数，然后顺时针方向转动照准部，照准左方目标。
读取水平度盘读数。
则称下半个测回，上下两个半测回角值之差，在规定范围内时取其均值作为最后结果。
全圆观测法：
1）安置仪器于O，对中，整平；
2）选择一个距离适中且影像清晰得方向作为起始方向OA；
3）盘左照准A点，并安置水平度盘读数，使其稍大于0°，用测微器读取两次读数；
4）以顺时针方向依次照准下B，C，D，最后再照准A，称为归零。
此为上半测回。
5）倒转望远镜改为盘右，以逆时针方向依次照准A，D，C，B，A。
再次归零，此为下半测回。
上下两个半测回为一个测回。
如果需观测多个测回，则需在每个测回得起始方向，改变安置读数以消减度盘刻度不匀误差。
三、计算题
1.根据列出得水平角观测成果，计算其角度值。
盘左视线水平时，竖盘指标在90度附近。
3、设已测得从经纬仪中心到铁塔中心得距离为45、20米，塔顶得仰角为22°51′，
塔底中心俯角为1°30′，求铁塔高H。
(20、23m)
4、用经纬仪对目标1、2进行观测，盘左、盘右时水平读数分别为：L1＝0°02′20″，R1＝180°02′36″，竖直角为0°02′00″，求该仪器得视准轴误差C。
(-8”)。
