最新玻璃钢施工工艺知识分享
玻璃钢穿线管敷设现场施工工艺
玻璃钢穿线管敷设现场施工工艺
一、施工准备
1. 检查所需施工材料和设备是否齐全，包括玻璃钢穿线管、穿
线工具等。
2. 清理施工现场，确保无杂物阻碍施工。
二、施工步骤
1. 置放玻璃钢穿线管：根据实际需要，在施工现场按照设计要
求放置玻璃钢穿线管。
2. 定位钢筋骨架：按照设计要求和布局图，在穿线管的周围定
位钢筋骨架。
3. 穿线：使用穿线工具将电缆线穿入穿线管内，确保穿线顺畅。
4. 固定：使用固定夹将穿线管固定在钢筋骨架上，确保穿线管
的稳固性。
5. 空母段连接：将穿线管的空母段连接起来，确保穿线管的整
体连贯性。
6. 测试：在施工结束后，进行测试以确保穿线管的质量和功能
正常。
三、安全注意事项
1. 在施工时，注意人身安全，佩戴好防护用品。
2. 施工现场应保持整洁，防止安全隐患。
3. 检查施工材料和设备是否符合质量要求，避免使用损坏的材料或设备。
以上为玻璃钢穿线管敷设现场施工工艺的简要介绍。
根据具体项目要求，实际施工应根据设计要求和安全规范进行操作。
玻璃钢施工方案
玻璃钢施工方案引言概述:玻璃钢是一种由玻璃纤维与树脂组成的复合材料，具有轻质、高强度、耐腐蚀等特点，被广泛应用于建造、船舶、化工等领域。
本文将详细介绍玻璃钢施工方案，包括材料准备、施工工艺、质量控制、安全注意事项等内容。
一、材料准备1.1 玻璃纤维：选择具有较高强度和耐腐蚀性的玻璃纤维作为原材料，确保施工后的玻璃钢具有良好的物理性能和耐久性。
1.2 树脂：根据施工环境和使用要求，选择适当的树脂类型，如环氧树脂、不饱和聚酯树脂等，并按照正确的配比进行混合，以确保树脂固化后的性能稳定。
1.3 辅助材料：包括增强材料、填充剂、分离剂等。
增强材料普通采用玻璃纤维布或者网格布，填充剂可以选择硅酸盐、氧化铝等，分离剂用于防止玻璃钢与模具粘连。
二、施工工艺2.1 表面处理：清洁施工面，去除灰尘、油污等杂质，并进行必要的打磨，以提高玻璃钢与基材的附着力。
2.2 模具制作：根据设计要求制作合适的模具，确保玻璃钢构件的几何尺寸和表面质量。
2.3 成型和固化：将预先配制好的树脂涂覆在模具表面，然后铺设玻璃纤维布，逐层重复此过程，最后进行固化，通常采用自然固化或者热固化的方式。
三、质量控制3.1 施工环境：确保施工环境温度适宜，湿度控制在一定范围内，以避免影响树脂固化的质量。
3.2 施工工艺：严格按照施工工艺进行操作，确保每一步骤的质量合格。
特殊是在树脂涂覆、玻璃纤维铺设和固化过程中，要注意均匀性和密实性。
3.3 检验和验收：根据设计要求和相关标准进行检验，包括外观质量、物理性能等，确保施工质量符合要求。
四、安全注意事项4.1 个人防护：施工人员应佩戴适当的防护用品，如手套、防护眼镜、口罩等，避免接触树脂和玻璃纤维时对身体造成伤害。
4.2 通风措施：在施工现场设置良好的通风系统，排除有害气体和异味，保持空气清新，减少对施工人员的影响。
4.3 废弃物处理：将施工过程中产生的废弃物妥善处理，避免对环境造成污染。
五、结语玻璃钢施工方案的制定和实施对于确保施工质量和工程安全至关重要。
玻璃钢管道安装施工工艺
玻璃钢管道安装施工工艺
前言
玻璃钢管道因其具有耐腐蚀、耐热、耐压、密封性好、重量轻和价格低廉等优点，被广泛应用于水处理、化工、电力等领域。
本文将介绍玻璃钢管道的安装施工工艺。
工艺流程
1. 预处理
- 玻璃钢管道在安装前需要进行预处理，包括清洗管道内部和外部、查漏、封堵。
2. 安装管道支架
- 根据设计图纸要求选择管道支架的位置，用锚杆将支架安装在预制好的基础上，并进行调整，使其符合设计参数。
3. 安装管道
- 安装前需要先检查管道的尺寸、压力等参数是否符合设计要求，然后安装法兰、套筒和密封垫片，并用扳手旋紧螺栓，最后进行泄漏测试。
4. 焊接
- 需要进行管道连接的地方进行对接和焊接。
5. 环氧涂层
- 进行环氧涂层，增强玻璃钢管道的防腐性能。
6. 维护
- 玻璃钢管道的日常维护需要定期清洗和检查，及时处理管道问题。
安装注意事项
1. 管道预处理时应注意清洗管道内部和外部，查漏封堵，确保管道的可靠性和密封性；
2. 安装管道支架时应注意位置的选择和基础的预制；
3. 安装管道时应注意检查尺寸、压力等参数；
4. 进行环氧涂层时应注意环境和涂层厚度。
结论
根据以上工艺流程和安装注意事项，可确保玻璃钢管道的正确安装和使用，提高其防腐性能和使用寿命。
玻璃钢管道的性能及施工工艺
玻璃钢管道的性能及施工工艺
玻璃钢管道是一种由增强玻璃纤维布面层、层压胶结剂及相关支承材料片组合而成的
管道而强度高耐腐蚀耐磨、重量轻、表面光洁、耐电弧起火燃烧及不挥发有毒物质等优点。
玻璃钢管道施工工艺主要包括管线布置、管子切割及组合、焊接等步骤。
1、管线布置：首先要制定管线布置路线，考虑安装环境和需求，根据路线将管子铺
设的位置。
2、管子切割及组合：根据管道布置图示，利用激光光束切割设备、水切割设备等切
割管道，并精确到尺寸控制要求，切割质量要求符合国标标准，再组装切割的管子，检查
各管件连接尺寸，接头位置，位置关系是否符合要求。
3、焊接：应使用专业的玻璃钢管道焊接设备，采用激光焊接技术，以保证焊缝质量。
焊前应清扫管道边部毛刺，焊缝清洗平整。
焊接的位置，方向，深度，重叠度等应按设计
要求控制。
焊接完毕后，应局部观察，以检查是否有裂缝等缺陷，焊缝质量满足玻璃钢管
道焊接工艺标准，才能验收合格。
玻璃钢管道能够满足工业及净化设施中各种复杂流体的传输，能够抵抗恶劣的环境条
件和腐蚀，在施工中需要重视管线布置、管子切割及组合、焊接等步骤。
在施工之前应进
行设计计算，对以上几个步骤要求严格，以确保玻璃钢管道质量，从而达到用户满意的效果。
玻璃钢施工工艺
玻璃钢施工工艺玻璃钢（Fiber Reinforced Plastics，FRP）是一种由耐酸碱树脂与玻璃纤维布经过特殊工艺制作而成的复合材料。
由于其独特的性能优势，广泛应用于建筑、化工、能源、交通等领域。
本文将重点介绍玻璃钢施工的工艺流程和注意事项。
一、工艺流程1. 基础处理：施工前需要对基础进行处理，确保基础平整、干燥、洁净。
如果基础表面存在油污或松散物体，应先清理干净，并进行必要的修补。
2. 模具制作：根据需要制作相应的模具，模具可根据施工需求选择木质、铁质或玻璃钢模具。
3. 预涂胶制作：根据设计要求，将玻璃纤维布与环氧树脂按照一定的比例混合，制作成预涂胶。
4. 压贴工艺：将预涂胶均匀涂抹在模具表面，注意避免气泡和浮顶。
然后将玻璃纤维布逐个贴在预涂胶上，利用刮板或滚筒进行压实，确保玻璃纤维与预涂胶充分贴合。
5. 固化处理：将完成的玻璃钢构件放置在阴凉通风的地方，根据环境温度和湿度进行固化处理。
固化时间一般为24小时以上。
6. 提取和清理：待玻璃钢构件完全固化后，将其从模具中取出。
如发现模具与构件黏连，应小心剥离，并清洁模具以备下次使用。
二、注意事项1. 施工环境：玻璃钢施工要选择在温度适宜、湿度适中、无风无尘的环境中进行，以确保施工质量和施工效率。
2. 施工人员：施工人员应接受过专业培训并具备一定的施工经验，熟悉材料性能和工艺要求，严格按照施工规范进行操作，保证施工质量。
3. 手工操作：玻璃钢施工主要依靠手工操作完成，因此施工人员在施工过程中要注意操作规范，防止过度或不足的力度对施工结果产生负面影响。
4. 材料存放：未用完的环氧树脂和玻璃纤维布应储存于阴凉、干燥的地方，避免阳光直射和高温引起材料失效。
同时应注意避免材料与酸、碱等物质接触。
5. 施工顺序：在施工时应根据施工顺序进行，先进行基础处理，再制作模具，然后进行涂覆和贴纤维，最后进行固化处理。
6. 质量检验：在施工完成后应进行质量检验，检查表面是否平整、贴纤维是否牢固、是否存在气泡和缺陷等问题。
玻璃钢造型施工工法(2)

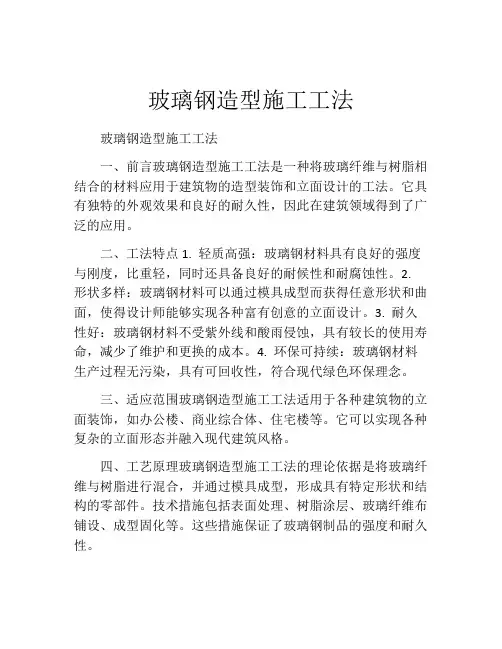

玻璃钢造型施工工法玻璃钢造型施工工法一、前言玻璃钢造型施工工法是一种将玻璃纤维与树脂相结合的材料应用于建筑物的造型装饰和立面设计的工法。
它具有独特的外观效果和良好的耐久性，因此在建筑领域得到了广泛的应用。
二、工法特点1. 轻质高强：玻璃钢材料具有良好的强度与刚度，比重轻，同时还具备良好的耐候性和耐腐蚀性。
2. 形状多样：玻璃钢材料可以通过模具成型而获得任意形状和曲面，使得设计师能够实现各种富有创意的立面设计。
3. 耐久性好：玻璃钢材料不受紫外线和酸雨侵蚀，具有较长的使用寿命，减少了维护和更换的成本。
4. 环保可持续：玻璃钢材料生产过程无污染，具有可回收性，符合现代绿色环保理念。
三、适应范围玻璃钢造型施工工法适用于各种建筑物的立面装饰，如办公楼、商业综合体、住宅楼等。
它可以实现各种复杂的立面形态并融入现代建筑风格。
四、工艺原理玻璃钢造型施工工法的理论依据是将玻璃纤维与树脂进行混合，并通过模具成型，形成具有特定形状和结构的零部件。
技术措施包括表面处理、树脂涂层、玻璃纤维布铺设、成型固化等。
这些措施保证了玻璃钢制品的强度和耐久性。
五、施工工艺1. 准备工作：包括设计方案编制、材料准备、工具准备等。
2. 表面处理：对建筑物立面进行清洁、除油和打磨，保证良好的粘结性。
3. 树脂涂层：将树脂均匀涂刷在立面表面，增强粘结力和抗渗透性。
4. 玻璃纤维布铺设：将预浸渍玻璃纤维布覆盖在树脂涂层上，使其均匀铺设。
5.成型固化：将玻璃纤维布固化，使其与树脂形成一体，形成稳定的结构。
六、劳动组织玻璃钢造型施工工法需要组织一支熟练的施工队伍，涉及到表面处理、树脂涂层、玻璃纤维布铺设和成型固化等多个工序。
七、机具设备主要机具设备包括清洁设备、打磨机、喷涂设备、涂刷工具、玻璃纤维布铺设工具等。
八、质量控制质量控制包括材料质量检验、施工过程控制和成品质量验收。
材料质量检验应包括树脂和玻璃纤维布的检测，施工过程控制则包括涂层均匀性的控制和固化效果的检测。
玻璃钢防水施工工艺
玻璃钢防水施工工艺一、引言玻璃钢防水施工工艺是一种常用的防水材料，具有良好的防水效果和耐久性。
本文将介绍玻璃钢防水施工工艺的基本原理、步骤以及注意事项，以帮助读者更好地了解和应用该工艺。
二、玻璃钢防水施工工艺的基本原理玻璃钢防水施工工艺是通过玻璃纤维增强材料与环氧树脂等粘结剂的复合，形成一种具有良好防水性能的材料。
玻璃钢防水层的形成主要依靠玻璃纤维增强材料的强度和环氧树脂的粘结性能，以及施工工艺的合理性。
三、玻璃钢防水施工工艺的步骤1. 表面处理：首先，需要对施工基面进行清洁和处理。
确保基面没有油污、灰尘和松散物质，以利于玻璃钢防水材料的粘结和附着。
2. 基层处理：在基面处理后，需要进行基层处理。
通常情况下，可以采用环氧树脂涂料进行基层处理，以增强基面的强度和附着力。
3. 材料配制：根据施工需求和材料配比要求，将玻璃纤维增强材料和环氧树脂等粘结剂进行混合，制备成施工用的玻璃钢防水材料。
4. 施工涂布：将配制好的玻璃钢防水材料均匀涂布在基层处理后的基面上。
可以采用刷涂、喷涂等方式进行施工，确保涂层的厚度均匀一致。
5. 固化硬化：玻璃钢防水材料在施工完成后，需要进行固化硬化过程。
一般情况下，根据材料的固化时间和环境温度，可以选择自然固化或加热固化的方式。
6. 检验验收：施工完成后，需要进行防水层的检验验收。
主要检查涂层的厚度、附着力和防水性能等指标，确保施工质量符合要求。
四、玻璃钢防水施工工艺的注意事项1. 施工环境：施工环境应干燥、清洁，避免灰尘和杂质的污染，以免影响防水层的质量。
2. 施工温度：施工温度要适宜，过高或过低都会影响玻璃钢防水材料的固化效果和性能。
3. 施工工艺：施工工艺要合理，涂布厚度要均匀，注意涂布顺序和涂布层数，以保证施工质量。
4. 材料质量：选择优质的玻璃纤维增强材料和环氧树脂等粘结剂，以确保防水层的质量和耐久性。
5. 防水层保护：防水层施工完成后，需要加强保护措施，避免机械损伤和化学腐蚀等因素对防水层的影响。
玻璃钢内衬施工工艺
玻璃钢内衬施工工艺
玻璃钢内衬施工工艺：
1、表面准备：根据玻璃钢内衬的形状和尺寸，进行表面喷清洗，表面处理清洁，并
用砂纸抛光，改善表面施工性能。
2、吸附处理：使表面平整光滑，使壁厚均匀，提高粘合强度，用专用胶水将玻璃钢
处理，使玻璃钢内部接触更紧密，胶水的厚度也要注意控制，过厚会影响玻璃钢的稳定性。
3、焊接处理：采用压力焊接，确保内衬层施工精度，无气孔和裂缝等缺陷，避免表
面焊割痕迹。
4、外表层施工：若需要外层加工，则或要将玻璃钢内衬进行外安装，使外表层加工
稳定有序完成，提高外表层施工效果，减少缺陷率。
5、防腐处理：当钢内衬完成后，应进行防腐处理，以减少钢内衬的腐蚀，延长使用
寿命。
总之，玻璃钢内衬的施工工艺应从清洁和抛光、吸附、焊接、外表层施工和防腐等步
骤组成，以确保施工质量，提高施工效率，提高玻璃钢使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6.2 玻璃钢的粘贴
6.2.1 涂底漆：底漆采用环氧树脂胶料。
胶料必须严格按配比调制。
经处理后的基层表面，应在8小时内涂底胶，胶料涂刷完毕，自然养护到表干，涂刮腻子。
6.2.2 刮腻子：严格按配比配制腻子，填平细小孔洞及裂纹，对于较深较大的孔洞要分次刮抹填平，涂刮完毕，再涂刷一道底胶料自然养护到表干。
6.2.3 贴衬玻璃布
6.2.3.1 严格按各类型的树脂配比调制衬布胶料。
树脂胶料的粘度，应满足既能渗透浸透玻璃布，又不出现流淌现象为宜。
6.2.3.2 玻璃布应进行表面处理。
处理方法采取火焰烘烤法除去布表面的蜡质，然后封装，干燥处保存备用。
6.2.3.3 玻璃布粘贴应在底胶干燥后进行，并及时将布压实赶净气泡。
6.2.3.4 涂刷胶液应与贴布同时进行。
每一次涂刷胶液面积不大于贴布面积的10％，贴布时，用毛刷沾取少许胶液敲击布面，使玻璃布全部浸透。
同时，赶出残存于布面下的气体，常温养护到表干。
重复以上程序，直达到设计厚度。
6.2.3.5 当衬布层表干时，进行面漆的调配和刷涂。
面漆所用材料应与衬布所用胶液的材料相同。
6.2.3.6 短切玻璃纤维毡及表面毡的施工参照以上工艺执行。
6.2.3.7 每层玻璃钢的粘贴，均应在处理完以上缺陷后进行。
6.2.3.8 施工完毕的玻璃钢，经养护合格并经固化度检测合格后投入使用。
6.2.3.9 树脂玻璃钢的养护天数：
环氧树脂玻璃钢≥15天
不饱和聚酯树脂玻璃钢≥15天
呋喃树脂玻璃钢≥20天
6.2.3.10 质量检查：树脂类防腐蚀工程的各类面层，均应平整，色泽均匀，与基层结合牢固，无脱层、起壳和固化不完全等缺陷。
2.2 玻璃钢施工
2.2.1 底料刷涂
在基层表面，应均匀地刷涂打底料，不得有漏刷流挂等缺陷，自身养护不少于12小时，待第一次打底料初凝后将基层表面凹陷不表处用环氧腻子填平，随即进行第二次打底料，二次打底的用料，要求及养护与每一次打底相同，二者的养护时间不少于24小时。
2.2.2玻璃钢铺设
因为本工程的玻璃钢大部分是作为隔离层使用的，为确保玻璃钢的充分固化，采取手糊间断法施工。
玻璃钢铺贴前，应按工程实际情况，分段布局，量体裁布。
裁剪玻璃布要在清洁干净的场地进行，按量好的尺寸规格裁,考虑布与布上下搭接要求，（同层布的搭接宽度不应小于50mm，上下两层布的
搭接应错开，错开距离不小于50mm），将每段或每块布放长100mm，裁好的玻璃布按施工先后次序卷在塑料管或硬纸筒上。
铺粘玻璃布时，先在打好底料的基层上，用油漆刷蘸上衬布料涂刷一层，涂刷厚度均匀一致，随即衬上一层玻璃布，先将布轻轻粘在衬布料上，赶走布中气泡，用油漆刷垂直于布面不断冲压，赶走气泡，至玻璃布贴实平整，待其自然固化24小时后，再按上述程序铺衬第二层布，如此间断反复铺衬，直至达到设计规定的层数和厚度。
每间断一次，均应检查衬布层的质量，如发现布毛刺，突起或气泡等，应用手提砂轮机、漆刀、砂布等工具清除，再用衬布料或腻子修整，阴角、阳角、地漏、接管孔处应增加一至二层玻璃布加强。
因为玻璃钢是作为隔离层使用的，在铺完最后一层布后，应按设计要求刷涂面层胶料，同时均匀稀撒一层粒径为0.7～1.2mm石英砂，以提高玻璃钢和防腐面层的粘结力。
玻璃钢施工安全技术
1.选择低毒固化剂，HF9200本身选用的就是低毒固化剂。
2.注意个人卫生，施工现场不准饮食，不准吸烟，休息处应与施工
现场分开。
3.尽量减少粘接剂与人体的直接接触，施工时，应穿戴工作服、工
作帽、口罩、乳胶手套等；皮肤被污染时，应清洗干净；清洗时应尽量采用刺激性小的溶剂（酒精）。
打磨、配料时，应戴上防护
眼镜。
机械加工或使用电动工具时，不宜带手套。
必要时可以戴防尘口罩、防风眼镜。
直径在10微米以下的粉尘是更具有危害性。
4.加强通风，减少工作区的有毒物的浓度。
5.有时戴手套不便，为减少接触可采用防护膏或液体手套。
6.禁止穿短袖衫、短裤、拖鞋施工。
7.所有的FRP边角、废料，只能作为工业垃圾处理，不准燃烧，因
为FRP燃烧后产生有害气体的成份有：氢氰酸、一氧化碳、卤化氢、二氧化碳等，容易造成公害。
在安全生产方面，施工现场严禁烟火，倾倒加了固化剂后剩余的树脂时，应远离易燃物，以免在大量树脂固化放热过多引起自燃。
玻璃钢的质量检查
玻璃钢衬里施工时，在施工的全过程要进行质量检查。
发现缺陷后要立即进行修补，合格后方可继续施工。
在室温固化后，应进行全面质量检查，发现缺陷后进行修补。
1：外观检查：
所有部位用目测进行检查并应符合下列规定：
1.1 气泡：耐蚀层表面允许最大气泡直径应为5mm，每平方米直径不大于5mm的气泡应少于3个，超过3个时，应将气泡划破进行修补。
1.2 裂纹：耐蚀层表面不得有深度0.5mm以上的裂纹，
1.3 凹凸（或皱纹）：耐蚀层表面应光滑平整，增强层的凹凸部分厚度不得大于厚度的20%。
1.4 返白：耐蚀层不得有返白处，
1.5 其他：玻璃钢衬里层之间的粘接，衬里与基体的结合应牢固，无分层脱层、纤维裸露、树脂结节、异物夹杂、色泽明显不均匀等现象。
1.6 对于制品表面不允许存在的缺陷，应认真进行质量分析，及时修补。
同一部位的修补次数不得超过2次，如发现有大面积气泡或分层，应把缺陷全部铲除，露出基层，重新进行表面处理后，在贴衬
2：固化度检查：
2.1 固化度的外观检查：用手触摸玻璃钢制品表面是否发粘，用棉球蘸丙酮擦玻璃钢表面，观察颜色，或用棉球置于玻璃钢表面上能否吹掉，如手感有粘，棉球变色或棉球吹不动，即认为制品表面固化不完全。
2.2 树脂固化度检查：根据需要可采用丙酮萃取法抽样检查玻璃钢，试样应不少于3个，树脂固化度不得低于85%。
3：巴氏硬度检查：
4：衬里层微孔检查：
必要时，玻璃钢衬里设备可采用电火花检测仪或微孔测试仪进行抽样检查，检测时。
野谈追星
一、教学目标
明确追星的利与弊，了解如何看待追星现象，将追星的热情化作自我提升、不断超越的动力，并付诸实践。
初中学生处于自我意识不断觉醒、寻求独立的阶段，他们对新奇、流行的事物总是充满热情，但却容易陷入盲目或者攀比中。
如果能够有“去伪存真”、多向思考的过程将有助于他们形成成熟的、合理的观念。
二、教学重点
明辨追星的利与弊，学会转化追星的热情到自身的提高上来。
三、教学难点
能够合理看待追星现象，引导自身的动力从外在模仿到内在提升中来。
四、教学方法
游戏法、案例分析、小组讨论、讲授法
五、活动准备
背景音乐（6个）、角色牌（辩手）、脸谱、纸签、课件、白纸、笔
六、板书设计
追逐—模仿—超越
七、教学过程
（一）热身游戏：听歌猜歌手（5分钟）
1、播放几首流行歌曲：《青苹果乐园》、《Bit It》、《千里之外》、《Ma Ma》等国内外，早中晚的代表性歌曲，演唱者分别是小虎队、迈克尔·杰克逊、周杰伦、EXO，学生自由猜出歌名、演唱者。
2、适度延长播放时间，调动更多学生的参与热情。
适时加入导语：这些歌曲可能是你熟悉的，这些演唱者可能是你喜欢的，我们身边有很多这种现象，对歌星、影星的喜爱，或者是崇拜，我们称为“追星”。
提问同学是否了解自己身边的人有没有追星，或者自己是怎样追星的？
（二）小小辩论会。
