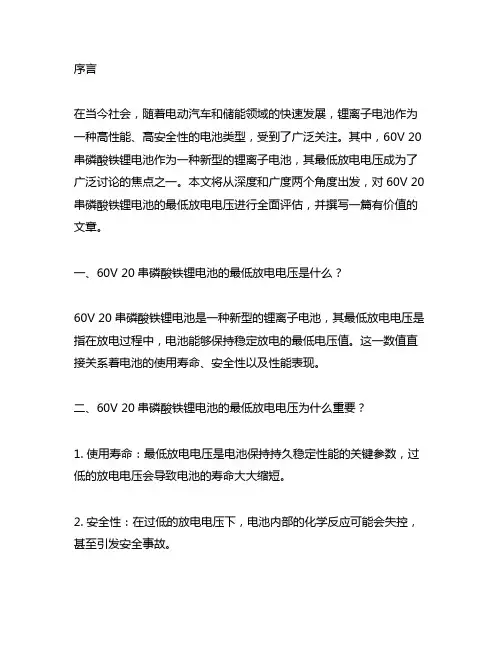

序言在当今社会，随着电动汽车和储能领域的快速发展，锂离子电池作为一种高性能、高安全性的电池类型，受到了广泛关注。
其中，60V 20串磷酸铁锂电池作为一种新型的锂离子电池，其最低放电电压成为了广泛讨论的焦点之一。
本文将从深度和广度两个角度出发，对60V 20串磷酸铁锂电池的最低放电电压进行全面评估，并撰写一篇有价值的文章。
一、60V 20串磷酸铁锂电池的最低放电电压是什么？60V 20串磷酸铁锂电池是一种新型的锂离子电池，其最低放电电压是指在放电过程中，电池能够保持稳定放电的最低电压值。
这一数值直接关系着电池的使用寿命、安全性以及性能表现。
二、60V 20串磷酸铁锂电池的最低放电电压为什么重要？1. 使用寿命：最低放电电压是电池保持持久稳定性能的关键参数，过低的放电电压会导致电池的寿命大大缩短。
2. 安全性：在过低的放电电压下，电池内部的化学反应可能会失控，甚至引发安全事故。
3. 性能表现：电池的放电电压直接关系着电池的工作电压范围，进而影响电池的功率输出和性能表现。
三、60V 20串磷酸铁锂电池的最低放电电压评估根据市场研究及实验数据，60V 20串磷酸铁锂电池的最低放电电压普遍在2.5V左右。
这一数值相对于其他类型的锂离子电池来说，显示出了较好的稳定性和安全性。
然而，需要注意的是，不同厂家生产的60V 20串磷酸铁锂电池可能存在较大的差异，因此在实际应用中需要进行详细的评估和测试工作。
另外，随着科技的不断进步，我们也期待60V 20串磷酸铁锂电池的最低放电电压能够继续得到提升和改进。
四、60V 20串磷酸铁锂电池最低放电电压的未来展望在未来，随着磷酸铁锂电池技术的不断进步和应用场景的扩大，我们可以期待60V 20串磷酸铁锂电池的最低放电电压能够进一步提高，从而实现更长的使用寿命、更高的安全性和更优异的性能表现。
这将极大地推动电动汽车和储能领域的发展，为人类社会的可持续发展做出更大的贡献。
结语通过对60V 20串磷酸铁锂电池的最低放电电压进行全面评估，我们更加深入地了解了这一新型锂离子电池的特性和发展趋势。
磷酸铁锂电池充电电路

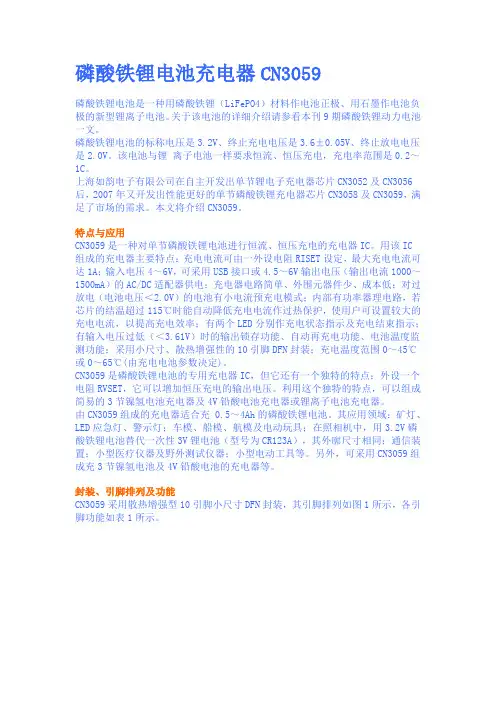

磷酸铁锂电池充电器CN3059磷酸铁锂电池是一种用磷酸铁锂（LiFePO4）材料作电池正极、用石墨作电池负极的新型锂离子电池。
关于该电池的详细介绍请参看本刊9期磷酸铁锂动力电池一文。
磷酸铁锂电池的标称电压是3.2V、终止充电电压是3.6±0.05V、终止放电电压是2.0V。
该电池与锂离子电池一样要求恒流、恒压充电，充电率范围是0.2～1C。
上海如韵电子有限公司在自主开发出单节锂电子充电器芯片CN3052及CN3056后，2007年又开发出性能更好的单节磷酸铁锂充电器芯片CN3058及CN3059，满足了市场的需求。
本文将介绍CN3059。
特点与应用CN3059是一种对单节磷酸铁锂电池进行恒流、恒压充电的充电器IC。
用该IC组成的充电器主要特点：充电电流可由一外设电阻RISET设定，最大充电电流可达1A；输入电压4～6V，可采用USB接口或4.5～6V输出电压（输出电流1000～1500mA）的AC/DC适配器供电；充电器电路简单、外围元器件少、成本低；对过放电（电池电压＜2.0V）的电池有小电流预充电模式；内部有功率器理电路，若芯片的结温超过115℃时能自动降低充电电流作过热保护，使用户可设置较大的充电电流，以提高充电效率；有两个LED分别作充电状态指示及充电结束指示；有输入电压过低（＜3.61V）时的输出锁存功能、自动再充电功能、电池温度监测功能；采用小尺寸、散热增强性的10引脚DFN封装；充电温度范围0～45℃或0～65℃(由充电电池参数决定)。
CN3059是磷酸铁锂电池的专用充电器IC，但它还有一个独特的特点：外设一个电阻RVSET，它可以增加恒压充电的输出电压。
利用这个独特的特点，可以组成简易的3节镍氢电池充电器及4V铅酸电池充电器或锂离子电池充电器。
由CN3059组成的充电器适合充 0.5～4Ah的磷酸铁锂电池。
其应用领域：矿灯、LED应急灯、警示灯；车模、船模、航模及电动玩具；在照相机中，用3.2V磷酸铁锂电池替代一次性3V锂电池（型号为CR123A），其外廓尺寸相同；通信装置；小型医疗仪器及野外测试仪器；小型电动工具等。
