2016年广东广州物理中考试卷(试卷+答案)
2016年广州市初中毕业生学业考试物理试题（含答案全解全析）第一部分(共36分)一、选择题(每小题3分)每小题给出的四个选项中,只有一项最符合题意。
图11.历史上把图1示意的长度定为1英寸。
1英寸约为( )A.2.5 kmB.2.5 mC.2.5 dmD.2.5 cm2.琴弦H比琴弦L每秒内振动次数多,推断此时H比L发出的声音( )A.音调高B.音调低C.响度大D.响度小3.上层的粒子由下层的粒子构成,下列选项中正确描述物质结构的是( )4.使用蓝牙耳机接听手机来电,信号传输示意图如图2。
蓝牙通信的电磁波( )图2A.是蓝光B.波长比手机通信的电磁波短C.在真空中传播速度为340 m/sD.在真空中传播速度比手机通信的电磁波小5.图3所示,电源两端电压恒定,闭合开关,灯泡L1比灯泡L2亮,则( )图3A.L1的电阻比L2的大B.L1两端电压比L2大C.若L1灯丝烧断,L2两端电压不变D.若L2灯丝烧断,通过L1电流变大6.图4所示,无风条件下卡通造型的铝箔气球两次均向带电棒靠近但未接触,气球( )图4A.不带电B.带正电C.带负电D.带电情况无法判断7.下列说法正确的是( )A.内燃机是利用电能做功的机械B.内燃机在做功冲程把内能转化为机械能C.内燃机在压缩冲程把内能转化为机械能D.随着技术的进步,内燃机的效率能达到100%8.将杯中的液态氮(沸点为-196 ℃)倒入盛有奶浆的碗制作冰淇淋。
观察到杯中液态氮沸腾,杯外壁出现白霜,则( )A.杯中液态氮放热B.杯中液态氮温度不断上升C.杯中液态氮不断吸热,温度保持-196 ℃D.白霜是空气中水蒸气液化形成的图5所示,水平地面O点两侧粗糙程度不同,物体一直受到沿水平方向3 N的力F。
物体经过M点开始计时,每经过相同时间,用虚线框记录物体的位置。
物体在MO段做匀速直线运动。
完成9、10题。
图59.物体在( )A.OQ段做匀速直线运动B.MN段的速度大于OP段的C.MN段受到的摩擦力为3 ND.OQ段受到摩擦力大小等于F10.F在MN、OP段做功分别为W MN、W OP,功率分别为P MN、P OP,则( )A.W MN<W OPB.W MN>W OPC.P MN>P OPD.P MN<P OP11.图6所示,静止时U形管两侧液面相平。
下列选项包含图7中所有合理情形的是( )图6图7A.乙、丁B.甲、丙C.乙、丙D.甲、丁12.图8所示,规格相同的容器装了相同质量的纯净水,用不同加热器加热,忽略散热,得到图9所示的水温与加热时间的图线,则( )甲乙图8图9A.乙中温度计示数为32 ℃B.加热相同时间,两杯水吸收的热量相同C.吸收相同的热量,甲杯的水升温比乙杯的多D.甲杯的水加热2 min与乙杯的水加热3 min吸收的热量相同第二部分(共64分)二、填空作图题(共25分)13.(1)图10所示,光源Q发出的一束光经平面镜反射在墙上显示出一个光点。
①画出光源Q在平面镜中的像。
②画出镜面反射的光线并标出墙上光点的位置。
图10(2)①画出图11中两条入射光线经凸透镜后的光线。
②与物比较,物体MN经凸透镜成(选填“放大”、“缩小”)(选填“正立”、“倒立”)的像。
图1114.利用材料A制造强力磁铁。
(1)加热材料A,温度一直低于其熔点,一段时间后,A质量不变、体积减小。
此过程中,A处于(选填“固态”、“液态”、“固液混合态”)。
依据公式,A的密度(选填“增大”、“减小”、“不变”)。
(2)图12所示,A的每个原子都有N、S极,相当于磁性很弱的“小磁铁”。
“小磁铁”杂乱无章排列时,A对外不显磁性。
当“小磁铁”按图13所示同向排列时,A具有磁性(图14)。
强力磁铁不耐高温,高温加热会使磁性消失。
从分子热运动的角度解释为什么高温会让强力磁铁磁性消失。
15.图15所示,不计质量的硬杆处于水平静止状态。
(1)O为支点,画出F A的力臂l A。
(2)撤去F A,在B点施加力F B,硬杆仍可保持水平静止状态。
若F B大小等于F A,则F B的力臂l Bl A(选填“>”、“=”、“<”)。
图1516.图16中玩具猩猩手中的香蕉以相同大小的速度转动。
图17所示,香蕉(看成点)从最高位置1转到最低位置2的过程中,其动能、重力势能、机械能。
(选填“增大”、“不变”、“减小”)图16图1717.拆开图16中玩具,发现电源、开关、发光二极管(简称“LED”)、电动机(符号“”)各一个及连接导线。
闭合开关,电动机顺时针转动,LED亮。
将电动机一端连线断开,闭合开关,LED亮。
(1)在方框内画出玩具的电路图。
(2)把电动机断开的连线接回原处,将电源正、负极反接,闭合开关,电动机转动(选填“不”、“顺时针”、“逆时针”),LED(选填“亮”、“不亮”)。
18.对某汽车做测试,只调整轮胎气压,测得单个轮胎．．．．数据在表1。
表1((1)根据公式,单个轮胎对地压力为 N。
(2)根据表1,要减小空车停在水平路面时的对地压强,可行．．方法是。
19.被细绳拴着的小球在水平面．．．绕O点做圆周运动,轨迹图如图18中虚线所示。
不计阻力。
某时刻细绳断,小球速度为v。
过一段时间小球出现在P点,速度为v'(见图18)。
v v'(选填“>”、“=”、“<”)。
作图找出细绳断时小球的位置,用点在轨迹图上表示。
图18三、解析题(共18分)解析题应写出必要的文字说明、公式和重要演算步骤,只写出最后答案的不能得分。
有数值计算的题,演算过程及结果都要在数字的后面写上正确的单位。
20.图19所示,质量为3×104 kg的鲸静止在海里。
g取10 N/kg。
海水密度不变。
(1)在方框内画出此时鲸的受力示意图(以点代替鲸)。
(2)求此时鲸受到的浮力大小。
(3)鲸在下潜过程中,海水的压力会让鲸的胸腔塌陷,使鲸体积逐渐变小。
分析鲸在下潜过程中所受浮力的变化。
图1921.图20所示,闭合开关,改变R1阻值,在表2中记下几组电流表、电压表的读数。
图21已作出R2的U-I 图线。
图20图21表2(1)求R2的阻值。
(2)根据表2数据在图21中描点并连线。
(3)电流表示数为0.2 A时,电压U DE= 、电压U EF= 。
(4)电流表示数为0.4 A时,电压U DF= ,求50 s内R1、R2消耗的总电能。
四、实验探究题(共21分)22.(1)小明按图22连接实物、接通电路,电流表有示数,电压表示数为0.5 V。
当移动滑动变阻器滑片时,电压表示数不变,检查发现只有滑动变阻器接线出错,该错误是。
图22图23(2)按图22在图23中正确连接实物。
(3)正确连接后,小灯泡刚发光时电压表、电流表的示数如图24所示,完成表3。
(4)根据表3,归纳．．小灯泡电阻变化的规律。
图24表323.(1)图25所示,赤道表面地磁场磁感线与水平地面平行指向北方,导线与能测微弱电流的电流表组成闭合电路,下列哪种操作可让电流表指针摆动?图25(2)科学家猜测,A地海龟在春季是利用地磁场(图26)向南返回出生地。
以下为相关研究。
①春季A地某屏蔽磁场的实验室,无磁场环境下海龟无固定游向。
把海龟置于模拟地磁场中(用图27简化示意),图中1为磁体N极,2为磁体极。
按科学家猜测,海龟应向游动(选填“左”、“右”)。
②地磁场在缓慢变化。
科学家每年记录海龟出生地筑巢地点移动的方向,并追踪地磁场的微小移动方向,发现,现象符合猜测。
图26图2724.(1)图28中测力计示数为N。
(2)小明猜测:“图28中滑轮组提升的物体越轻,机械效率越高”。
设计实验检验其猜测,并填写实验报告。
①实验目的:②实验步骤(若需要可补充器材):③滑轮组的机械效率(用所测出的物理量表达):图28答案全解全析：1.D 四个选项中A、B、C三个选项的长度都明显偏离正常成年人大拇指第一节的长度范围,只有D属于对大拇指第一节长度的合理估测。
2.A 本题考查的是声音的特性。
每秒内振动次数指的是频率,故琴弦H振动的频率比琴弦L振动的频率高,频率是影响音调的因素,A正确,B错误;影响声音响度的因素是振幅,题中未提及,故不可推断,C、D不可选。
3.A 本题考查的是原子的结构。
原子是由原子核和核外电子构成,原子构成分子,故A正确,D错误;原子核由中子和质子构成(氢除外,氢原子核内只有质子无中子),故B、C错误。
4.B 从图中的信息能看到,蓝牙通信的电磁波位于无线电波范围内,不属于可见光部分,A错误;图中由左到右电磁波的频率越来越大,波长越来越短,蓝牙通信的电磁波在手机通信电磁波的右边,故B正确;电磁波在真空中的传播速度都是3×108 m/s,故C、D错误。
评析本题并不是要求学生去记忆各种电磁波的频率及波长,其实能看懂教材中的电磁波家族的原图,知道原图中是如何表示电磁波频率和波长的变化的,答对本题并不难。
5.C 由图可知,灯泡L1和灯泡L2并联,并联电路中各支路两端电压相同,故B错误;灯泡L1比灯泡L2亮,说明灯泡L1比灯泡L2的实际功率大,根据P=UI,可知通过灯泡L1的电流比通过灯泡L2的电流大,再根据欧姆定律可知,灯泡L1的电阻比灯泡L2的电阻小,A错误;若L1灯丝烧断,电源电压不变,L2两端电压也不变,C 正确;若L2灯丝烧断,电源电压不变,L1两端电压也不变,L1电阻也不变,根据欧姆定律,可知通过灯泡L1的电流不变,D错误。
评析本题要求学生能从灯泡的亮暗判断出灯泡实际功率的大小关系,根据电功率、欧姆定律的基本公式便能求解出其他物理量的大小关系。
解电学题要能看懂电路图。
对各个物理量的大小判断要有根有据,不可凭感觉而论。
6.A 分别用带负电和带正电的带电棒靠近铝箔气球,气球两次均被吸引,同种电荷相斥,气球不可能带负电或正电,故B、C错误;而带电体能够吸引轻小物体,故A正确,D错误。
7.B 内燃机是利用内能做功的机械,A错误;B项说法正确;内燃机在压缩冲程把机械能转化为内能,C错误;在内燃机的使用过程中,总会因为热散失等因素而有能量的损耗,故效率必定小于100%,D错误。
8.C 由题意可知,虽然液态氮在“沸腾”,但沸点只有-196 ℃,而且沸腾过程中液态氮温度保持不变并继续吸热,使杯的温度降低,故A、B错误,C正确;白霜是固体,而液化过程是气体变为液体的过程,故D错误。
评析题目中的情景取自于实际生活,但液态氮并不会在生活中时常接触到,此题目的情景比较新颖。
学生应该从新颖的情境中找准内在的问题核心,运用基本原理来分析解决问题。
9.C 由图可知,OQ段上PQ的长度大于OP的长度,相同时间内通过的距离变大,故物体做加速直线运动,且可判断出力F大于摩擦力,A、D错;MN段与OP段的长度虽然相同,但物体在MN段比OP段运动时间长,故B错;MN段内物体做匀速直线运动,水平方向物体只受力F和摩擦力的作用,根据二力平衡条件可知C正确。
2016年广东省广州市中考物理试卷
------------- -------------------- -------------------- -------------------- -------------------- -------------------- -------------------- -------------------- ---------------
5.如图所示,电源两端电压恒定。闭合开关,灯泡 L1 比灯泡 L2 亮,则 A.L1 的电阻比 L2 的大 B.L1 两端电压比 L2 大 C.若 L1 灯丝烧断,L2 两端电压不变
()
D.若 L2 灯丝烧断,通过 L1 电流变大
6.如图所示,无风条件下卡通造型的铝箔气球两次均向带电棒靠近但未接触,气球
1.历史上把如图示意的长度定为 1 英寸。1 英寸约为
()
A.2.5 km
B.2.5 m
C.2.5 dm
D.2.5 cm
上 2.琴弦 H 比琴弦 L 每秒内振动次数多,推断此时 H 比 L 发出的声音
()
A.音调高
B.音调低
C.响度大
D.响度小
3.上层的粒子由下层的粒子构成,下列选项中正确描述物质结构的是
热,得到如图(b)所示的水温与加热时间的图线,则
()
A.乙中温度计示数为 32 ℃ B.加热相同时间,两杯水吸收的热量相同 C.吸收相同的热量,甲杯的水升温比乙杯的多 D.甲杯的水加热 2 min 与乙杯的水加热 3 min 吸收的热量相同
物理试卷 第 3 页（共 8 页）

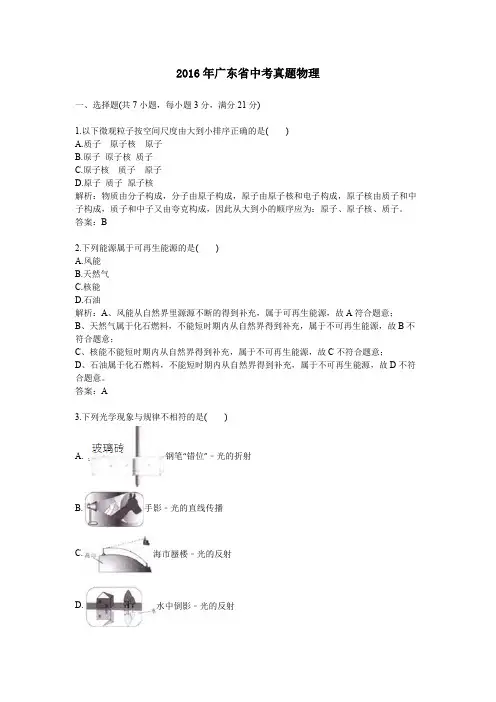

2016年历年广东省物理中考真题及答案
2016年广东省中考真题物理一、选择题(共7小题，每小题3分，满分21分)1.以下微观粒子按空间尺度由大到小排序正确的是()A.质子原子核原子B.原子原子核质子C.原子核质子原子D.原子质子原子核解析：物质由分子构成，分子由原子构成，原子由原子核和电子构成，原子核由质子和中子构成，质子和中子又由夸克构成，因此从大到小的顺序应为：原子、原子核、质子。
答案：B2.下列能源属于可再生能源的是()A.风能B.天然气C.核能D.石油解析：A、风能从自然界里源源不断的得到补充，属于可再生能源，故A符合题意；B、天然气属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源，故B不符合题意；C、核能不能短时期内从自然界得到补充，属于不可再生能源，故C不符合题意；D、石油属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源，故D不符合题意。
答案：A3.下列光学现象与规律不相符的是()A. 钢笔“错位”﹣光的折射B.手影﹣光的直线传播C.海市蜃楼﹣光的反射D.水中倒影﹣光的反射解析：A、钢笔“错位”是由于光的折射造成的，故A不符合题意；B、手影是由于光的直线传播形成的，故B不符合题意；C、海市蜃楼是光在不均匀的空气中传播时发生折射形成的，故C符合题意；D、水中倒影属于平面镜成像，是由于光的反射形成的，故D不符合题意。
答案：C4.关于声现象的说法正确的是()A.利用超声波排除人体内的结石是利用声波传递信息B.调节小提琴琴弦的松紧程度主要目的是改变音色C.房间的窗户安装双层玻璃是声源处减弱噪声D.声音由物体的振动产生解析：A、声音是有能量的，用超声波能粉碎人体内的“结石”，就是利用声波的能量，故A 错误；B、调整琴弦的松紧程度，可以改变琴弦振动的快慢，故这样可以改变音调的高低，故B 错误；C、双层真空玻璃窗中，真空不能传声，这是在传播过程中减弱噪声，故C错误；D、物体的振动产生了声音，故D正确。
答案：D5.如图所示，把热水壶放在煤气灶上烧水的过程中，下列说法正确的是()A.煤气的燃烧过程是内能转化为化学能B.煤气燃烧越充分，它的热值越大C.水的温度越高，水分子运动越剧烈D.烧水的过程是通过做功的方式改变水的内能解析：A、煤气在燃烧过程是化学能转化为内能，故A错误；B、燃料的热值仅与燃料的种类有关，而与燃料的燃烧程度、质量都无关，故B错误；C、分子的运动快慢与温度有关，水的温度越高，水分子运动越剧烈，故C正确；D、烧水时水从火焰中吸收热量，温度升高，是利用热传递的方式改变物体内能的，故D 错误。

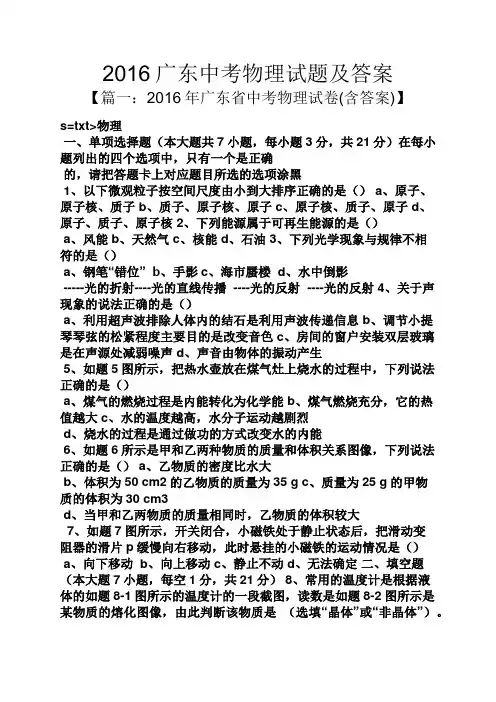

2016广东中考物理试题及答案
2016广东中考物理试题及答案【篇一：2016年广东省中考物理试卷(含答案)】s=txt>物理一、单项选择题（本大题共7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑1、以下微观粒子按空间尺度由小到大排序正确的是（） a、原子、原子核、质子 b、质子、原子核、原子 c、原子核、质子、原子 d、原子、质子、原子核 2、下列能源属于可再生能源的是（）a、风能b、天然气c、核能d、石油 3、下列光学现象与规律不相符的是（）a、钢笔“错位”b、手影c、海市蜃楼d、水中倒影-----光的折射----光的直线传播 ----光的反射 ----光的反射 4、关于声现象的说法正确的是（）a、利用超声波排除人体内的结石是利用声波传递信息b、调节小提琴琴弦的松紧程度主要目的是改变音色 c、房间的窗户安装双层玻璃是在声源处减弱噪声 d、声音由物体的振动产生5、如题5图所示，把热水壶放在煤气灶上烧水的过程中，下列说法正确的是（）a、煤气的燃烧过程是内能转化为化学能b、煤气燃烧充分，它的热值越大 c、水的温度越高，水分子运动越剧烈d、烧水的过程是通过做功的方式改变水的内能6、如题6所示是甲和乙两种物质的质量和体积关系图像，下列说法正确的是（） a、乙物质的密度比水大b、体积为50 cm2的乙物质的质量为35 gc、质量为25 g的甲物质的体积为30 cm3d、当甲和乙两物质的质量相同时，乙物质的体积较大7、如题7图所示，开关闭合，小磁铁处于静止状态后，把滑动变阻器的滑片p缓慢向右移动，此时悬挂的小磁铁的运动情况是（）a、向下移动b、向上移动c、静止不动d、无法确定二、填空题（本大题7小题，每空1分，共21分） 8、常用的温度计是根据液体的如题8-1图所示的温度计的一段截图，读数是如题8-2图所示是某物质的熔化图像，由此判断该物质是（选填“晶体”或“非晶体”）。

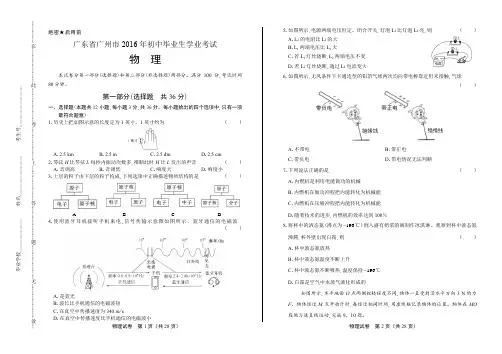

2016年广东省广州市中考物理试卷(含详细答案)
物理试卷 第1页（共30页） 物理试卷 第2页（共30页）绝密★启用前广东省广州市2016年初中毕业生学业考试物 理本试卷分第一部分(选择题)和第二部分(非选择题)两部分。
满分100分,考试时间80分钟。
第一部分(选择题 共36分)一、选择题(本题共12小题,每小题3分,共36分。
每小题给出的四个选项中,只有一项最符合题意)1.历史上把如图示意的长度定为1英寸。
1英寸约为()A .2.5 kmB .2.5 mC .2.5 dmD .2.5 cm 2.琴弦H 比琴弦L 每秒内振动次数多,推断此时H 比L 发出的声音 ( ) A .音调高 B .音调低 C .响度大 D .响度小 3.上层的粒子由下层的粒子构成,下列选项中正确描述物质结构的是()ABCD4.使用蓝牙耳机接听手机来电,信号传输示意图如图所示。
蓝牙通信的电磁波 ()A .是蓝光B .波长比手机通信的电磁波短C .在真空中传播速度为340 m /sD .在真空中传播速度比手机通信的电磁波小 5.如图所示,电源两端电压恒定。
闭合开关,灯泡L 1比灯泡L 2亮,则 ( ) A .L 1的电阻比L 2的大 B .L 1两端电压比L 2大C .若L 1灯丝烧断,L 2两端电压不变D .若L 2灯丝烧断,通过L 1电流变大6.如图所示,无风条件下卡通造型的铝箔气球两次均向带电棒靠近但未接触,气球()A .不带电B .带正电C .带负电D .带电情况无法判断 7.下列说法正确的是( )A .内燃机是利用电能做功的机械B .内燃机在做功冲程把内能转化为机械能C .内燃机在压缩冲程把内能转化为机械能D .随着技术的进步,内燃机的效率达到100％8.将杯中的液态氮(沸点为196 ℃)倒入盛有奶浆的碗制作冰淇淋。
观察到杯中液态氮沸腾,杯外壁出现白霜,则( )A .杯中液态氮放热毕业学校_____________ 姓名________________ 考生号________________________________ ___________-------------在--------------------此--------------------卷--------------------上--------------------答--------------------题--------------------无--------------------效----------------物理试卷 第3页（共30页） 物理试卷 第4页（共30页）B .杯中液态氮温度不断上升C .杯中液态氮不断吸热,温度保持196 ℃D .白霜是空气中水蒸气液化形成的如图所示,水平地面O 点两侧粗糙程度不同,物体一直受到沿水平方向3 N 的力F 。

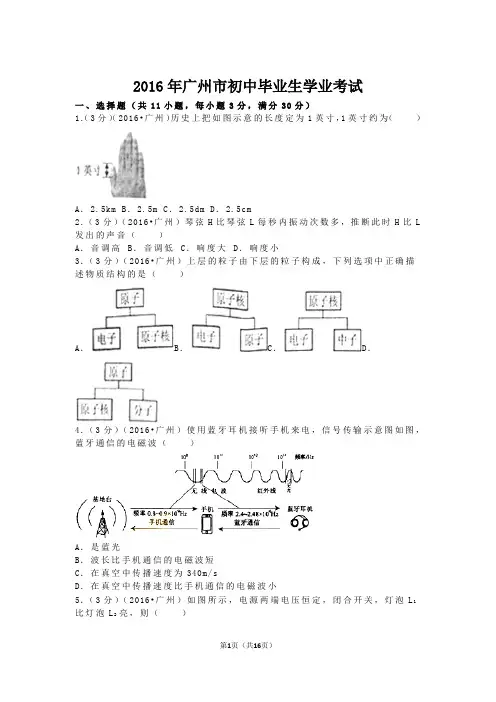

广州市2016年中考物理试题(含答案)讲解
2016年广州市初中毕业生学业考试一、选择题（共11小题，每小题3分，满分30分）（3分）（2016•广州）历史上把如图示意的长度定为1英寸，1英寸约为（）1．A．2.5km B．2.5m C．2.5dm D．2.5cm2．（3分）（2016•广州）琴弦H比琴弦L每秒内振动次数多，推断此时H比L 发出的声音（）A．音调高B．音调低C．响度大D．响度小3．（3分）（2016•广州）上层的粒子由下层的粒子构成，下列选项中正确描述物质结构的是（）A．B．C．D．4．（3分）（2016•广州）使用蓝牙耳机接听手机来电，信号传输示意图如图，蓝牙通信的电磁波（）A．是蓝光B．波长比手机通信的电磁波短C．在真空中传播速度为340m/sD．在真空中传播速度比手机通信的电磁波小5．（3分）（2016•广州）如图所示，电源两端电压恒定，闭合开关，灯泡L1比灯泡L2亮，则（）A．L1的电阻比L2的大B．L1两端电压比L2大C．若L1灯丝烧断，L2两端电压不变D．若L2灯丝烧断，通过L1电流变大6．（3分）（2016•广州）如图所示，无风条件下卡通造型的铝箔气球两次均向带电棒靠近但未接触，气球（）A．不带电B．带正电C．带负电D．带电情况无法判断7．（3分）（2016•广州）下列说法正确的是（）A．内燃机是利用电能做功的机械B．内燃机在做功冲程把内能转化为机械能C．内燃机在压缩冲程把内能转化为机械能D．随着技术的进步，内燃机的效率能达到100%8．（3分）（2016•广州）将杯中的液态氮（沸点为﹣196℃）倒入盛有奶浆的碗制作冰淇淋，观察到杯中液态氮沸腾，杯外壁出现白霜，则（）A．杯中液态氮放热B．杯中液态氮温度不断上升C．杯中液态氮不断吸热，温度保持﹣196℃D．白霜是空气中水蒸气液化形成的（2016•广州）如图所示，水平地面O点两侧粗糙程度不同，物体一直受到沿水平方向3N的力F，物体经过M点开始计时，每经过相同时间，用虚线框记录物体物体的位置，物体在MO段做匀速直线运动，完成9、10题．9．（3分）物体在（）A．OQ段做匀速直线运动B．MN段的速度大于OP段的C．MN段受到的摩擦力为3N D．OQ段受到摩擦力大小等于F10．（3分）F在MN、OP段做功分别为W M N、W O P，功率分别为P M N、P O P，则（）A．W M N＜W O P B．W M N＞W O P C．P M N＞P O P D．P M N＜P O P11．（3分）（2016•广州）如图1所示，静止时U型管两液面相平，下列选项包含图2中所有合理情形的是（）A．乙、丁B．甲、丙C．乙、丙D．甲、丁12．（3分）（2016•广州）如图1所示，规格相同的容器装了相同质量的纯净水，用不同加热器加热，忽略散热，得到如图2所示的水温与加热时间的图线，则（）A．乙中温度计示数为32℃B．加热相同时间，两杯水吸收的热量相同C．吸收相同的热量，甲杯的水升温比乙杯的多D．甲杯的水加热2min与乙杯的水加热3min吸收的热量相同二、填空、作图题（共7小题，满分0分）13．（2016•广州）（1）如图1所示，光源Q发出的一束光经平面镜反射在墙上显示出一个光点；①画出光源Q在平面镜中的像．②画出镜面反射的光线并标出墙上光点的位置．（2）①画出图2中两条入射光线经凸透镜后的光线．②与物比较，物体MN经凸透镜成（选填“放大”、“缩小”）（选填“正立”、“倒立”）的像．14．（2016•广州）利用材料A制造强力磁铁．（1）加热材料A，温度一直低于其熔点，一段时间后，A质量不变、体积减小，此过程中，A处于（选填“固态”、“液态”、“固液混合态”），依据公式，A的密度（选填“增大”、“减小”、“不变”）．（2）如图1所示，A的每个原子都有N、S极，相当于磁性很弱的“小磁铁”，“小磁铁”杂乱无章排列时，A对外不显磁性，当“小磁铁”按图2所示同向排列时，A具有磁性（如图3），强力磁铁不耐高温，高温加热会使磁性消失，从分子热运动的角度解释为什么高温会让强力磁铁磁性消失，．15．（2016•广州）如图所示，不计质量的硬杆处于水平静止状态．（1）O为支点，画出F A的力臂L A．（2）撤去F A，在B点施加力F B，硬杆仍可保持水平静止状态，若F B大小等于F A，则F B的力臂L B L A（选填“＞”、“＜”、“=”）．16．（2016•广州）如图1中玩具猩猩手中的香蕉以相同大小的速度转动如图2所示，香蕉（看成点）从最高位置1转到最低位置2的过程中，其动能、重力势能、机械能．（选填“增大”、“不变”、“减小”）17．（2016•广州）拆开图1中玩具，发现电源、开关、发光二极管（简称“LED”）、电动机（符号“”）各一个及连接导线，闭合开关，电动机顺时针转动，LED亮，将电动机一端连线断开，闭合开关，LED亮．（1）在方框内画出玩具的电路图．（2）把电动机断开的连线接回原处，将电源正、负极反接，闭合开关，电动机转动（选填“不”、“顺时针”、“逆时针”），LED （选填“亮”、“不亮”）．18．（2016•广州）对某汽车做测试，只调整轮胎气压，测得单个轮胎数据在表中．表（每次单个轮胎对地压力不变）次数 1 2 3轮胎气压/×105Pa 4.68.110.5地面的受力面积/×10﹣2m23.63.2.4对地压强/×105Pa 5.6.7.5（1）根据公式，单个轮胎对地压力为N．（2）根据表，要减小空车停在水平路面时的对地压强，可行方法是．19．（2016•广州）被细绳拴着的小球在水平面绕O点做圆周运动，轨迹图如图中虚线所示，不计阻力，某时刻细绳断，小球速度为v，过一段时间小球出现在P点，速度为v′（如图）．v v′（选填“＞”、“=”、“＜”）．作图找出细绳断时小球的位置，用点在轨迹图上表示．三、解析题（共2小题，满分18分）20．（9分）（2016•广州）如图所示，质量为3×104kg的鲸静止在海里，g取10N/kg．海水密度不变．（1）在方框内画出此时鲸的受力示意图（以点代替鱼鲸）．（2）求此时鲸受到的浮力大小．（3）鲸在下潜过程中，海水的压力会让鲸的胸腔塌陷，使鲸体积逐渐变小，分析鲸在下潜过程中所受浮力的变化．21．（9分）（2016•广州）如图1所示，闭合开关，改变R1阻值，在表中记下几组电流表、电压表的读数．如图2已作出R2的U﹣I图线．电流/A 0.10.30.40.5电压/V 2.51.51.0.5（1）求R2的阻值．（2）根据表中数据在图2中描点并连线．（3）电流表示数为0.2A时，电压U D E= 、电压U E F= ．（4）电流表示数为0.4A时，电压U D F= ，求50s内R1、R2消耗的总电能．四、实验、探究题：（共3个小题，共21分）22．（7分）（2016•广州）（1）小明按图1连接实物、接通电路，电流表有示数，电压表示数为0.5V，当移动滑动变阻器滑片时，电压表示数不变，检查发现只有滑动变阻器接线出错，该错误是．（2）按图1在图2中正确连接实物．（3）正确连接后，小灯泡刚好发光时电压表、电流表的示数如图3所示，完成下表．小灯泡的实验数据发光情况刚发光较亮很亮U/V 2.00 3.00I/A 0.30 0.38P/W 0.60 1.14R/Ω 6.67 7.89（4）根据表中，归纳小灯泡电阻变化的规律．．23．（7分）（2016•广州）（1）如图1所示，赤道表面地磁感线与水平地面平行指向北方，导线与能测微弱电流的电流表组成闭合电路，下列哪种操作可让电流表指针摆动？（2）科学家猜测，A地海龟在春季是利用地磁场（如图1）向南返回出生地，以下为相关研究．①春季A地某屏蔽磁场的实验室，无磁场环境下海龟无固定游向，把海龟置于模拟地磁场中（用图2简化示意），图中1为磁体N极，2为磁体极，按科学家猜测，海龟应向游动（选填“左”、“右”）．②地磁场在缓慢变化，科学家每年记录海龟出生地筑巢地点移动的方向，并追踪地磁场的微小移动方向，发现，现象符合猜测．24．（7分）（2016•广州）（1）图中测力计示数为N．（2）小明猜测：“图中滑轮组提升的物体越轻，机械效率越高”．设计实验检验其猜测，并填写实验报告．①实验目的：．②实验步骤（若需要可补充器材）：．③滑轮组的机械效率（用所测出的物理量表达）：．2016年广东省广州市中考物理试卷参考答案与试题解析1.D 【解答】解：由图知，大拇指第一节骨骼的长度为1英寸，其长度与一枚一元硬币的直径差不多，而一元硬币的直径在2.5cm左右，所以1英寸约为2.5cm=0.25dm=0.025m=2.5×10﹣5km．故选D．2.A 【解答】解：频率决定声音的音调．频率来描述物体振动的快慢，琴弦H比琴弦L每秒内振动次数多，说明其频率高，则此时H比L发出的声音的音调高．故选A．3A 【解答】解：原子由位于中心的原子核和核外电子组成．故A正确；原子核又是由带正电的质子和不带电的中子组成．故B、C错误；分子是由原子组成的，原子由位于中心的原子核和核外电子组成．故D错误．故选A．4．B【解答】解：蓝牙通讯的是电磁波，不是光信号；故A错误；蓝牙通讯比手机通讯的电磁波频率高，所以波长短；故B正确；电磁波在真空中的传播速度约为3×108m/s，不是340m/s，故C错误；蓝牙通讯和手机通讯使用的都是电磁波，在真空中传播速度相同；故D错误．故选：B．5．A【解答】解：由图可知，两只灯泡并联，两灯泡电压相等；故B错误；由P实=UI可知，U1=U2，P实1＞P实2，所以I1＞I2，即通过L1的电流大，由I=可得R=，则L1的电阻比L2的小，故A错误．因为两灯泡并联，由并联电路电压关系可知两灯泡两端电压相等，若L1灯丝烧断，L2两端电压不变，通过L1电流不变，故C正确，D错误．故选C．6．A【解答】解：如图，两次用带有不同电荷的带电棒靠近卡通造型的铝箔气球，均发生了相互吸引，根据异种电荷相互吸引和带电体能吸引轻小物体的性质可知，气球不可能两次带不同电荷，因此，气球一定不带电．故选A．7．B【解答】内燃机是利用内能来做功的机器，故A错误；做功冲程高温高压燃气推动活塞向下运动，将内能转化为机械能，故B正确；压缩冲程活塞向上运动，压缩气体对气体做功，将机械能转化为内能，故C 错误；内燃机机在工作时，废气会带走一部分热量、燃料不可能完全燃烧、克服部件之间的摩擦会消耗能量等，所以热机的效率不可能达到100%，故D错误．故选：B．8．B【解答】液态氮的沸点为﹣196℃，在常温下立即沸腾，此时会吸收热量．此选项错误；液态氮的沸点为﹣196℃，沸腾过程中液态氮迅速成为气体，吸收热量温度保持不变．C选项正确、B选项错误；液态氮沸腾过程中吸收大量的热，使奶浆和杯子的温度极速降低，空气中的水蒸气遇到温度很低的杯子，在其表面凝华形成霜．此选项错误．故选B．9.C【解答】解：由图可知，物体在OQ段，在相同的时间内通过的路程不相等，所以，OQ段不是做匀速直线运动；故A错误；由图可知，在相同的时间内，物体在MN段通过的路程小于在OP段通过的路程，所以MN段的速度小于OP段的路程．故B错误；物体在MO段做匀速直线运动，摩擦力与拉力是一对平衡力，大小相等，所以MN段受到的摩擦力为3N．故C正确；由A知，物体在OQ段不是做匀速直线运动，受力不平衡，所以OQ段受到摩擦力大小不等于F，故D错误．故选C．10．D【解答】（1）由图可知，OP段和MN段的路程都为s=3m，拉力都是F=3N，由W=Fs可得做的功W M N=W O P=3N×3m=9J，故AB都错；（2）设OP段用的时间t O P=t，则MN段有的时间t M N=2t，所以t M N＞t O P，故做的功相同，由P=可知，P M N＜P O P，故C错、D正确．故选D．11．B【解答】甲图：气流从U型管右边上方吹过，此时右边上方空气流速大，压强小，而左边压强不变，所以在左右两边压强差的作用下，右边液面升高，故图示合理；乙图：气流从U型管左边上方吹过，此时左边上方空气流速大，压强小，而右边压强不变，所以在左右两边压强差的作用下，左边液面应该升高，而图中右边液面升高，故图示不合理；丙图：向U型管左边充气，其左边液面上方的大气压变大，而右边液面上方的大气压不变，左边的大气压大于右边的大气压，右边的液面上升，故图示合理；丁图：向U型管左边抽气，其左边液面上方的大气压变小，而右边液面上方的大气压不变，左边的大气压小于右边的大气压，左边的液面应该上升，而图中右边的液面升高，故图示不合理；综上分析可知，甲、丙两图合理，乙、丁两图不合理．故选B．12．【解答】由图知：温度计上10℃之间有10个小格，所以一个小格代表的温度是1℃，即此温度计的分度值为1℃；“40”在“30”的上方，液柱最高处在两者之间，所以显示的温度高于0℃，为37℃，故A错误；实验中，用不同加热器加热，相同时间内，加热器放出的热量不同，所以相同时间内两杯水吸收的热量不同，故B错误；两杯中水的质量相同，根据△t=可知，吸收相同的热量，两杯水升高的温度相同，故C错误；根据图2可知，甲杯的水加热2min与乙杯的水加热3min升高的温度相同，根据Q=cm△t可知，两杯水的质量相同，所以吸收的热量相同，故D正确．故选D．13．（1）①②见解答图（2）①见解答图②放大；倒立【解答】（1）①作光源Q关于平面镜的对称点Q′，Q′即为光源Q在平面镜中的像；②过入射点垂直于镜面作出法线，然后根据反射角等于入射角做出反射光线，反射光线与墙面的交点M 即为墙上光点的位置．如图所示.（2）①平行于主光轴的光线经凸透镜折射后将过焦点．过光心的光线经凸透镜折射后传播方向不改变两条折射光线的交点即为像点M′．过点M′作主光轴的垂线，垂直为N′，则M′N′即为物体MN经凸透镜成的像，如图所示：②由图可知，2f＞u＞f，v＞2f，物体MN经凸透镜成放大、倒立的实像．14．（1）固态；ρ=；增大；（2）低温时，磁铁内的原子是同向排列的，对外显磁性；高温加热时，原子运动加快，原子排列杂乱无章，对外不显磁性．【解答】（1）加热材料A，由于温度低于其熔点，所以A处于固态；因为加热后质量不变，体积减小，根据公式ρ=知物体的密度增大；（2）低温时，磁铁内的原子是同向排列的，对外显磁性；高温加热时，原子运动加快，原子排列杂乱无章，对外不显磁性．15．（1）如图所示（2）=【解答】（1）首先沿力F的方向作出F的作用线，由支点O向F的作用线做垂线，垂线段的长度为F的力臂，如下图所示：（2）在B点施加力F B，硬杆仍可保持水平静止状态，若F B=F A，根据杠杆平衡条件，可知，L B=L A．16．不变减小减小【解答】由题意可知，香蕉从最高位置1转到最低位置2的过程中，其质量不变，速度不变，所以动能不变；高度降低，所以重力势能减小；机械能等于动能和势能之和，所以机械能减小．17．（1）如图所示（2）逆时针不亮【解答】（1）进分析可知，电动机和LED并联，且开关位于干路，电路图如下图所示：（2）把电动机断开的连线接回原处，将电源正、负极反接，闭合开关，电动机反向转动，即逆时针转动；晶体二极管具有单向导电性，将电源正、负极反接时，该支路相当于断路，LED不亮．18．（1）p= 1.8×104（2）减小轮胎气压解：（1）根据p=可得，单个轮胎对地压力为：F=pS=5.0×105Pa×3.6×10﹣2m2=1.8×104N；（2）根据表中数据可知，轮胎气压越大，地面的受力面积越小；每次单个轮胎对地压力不变，根据p=可知，要减小空车停在水平路面时的对地压强，应增大受力面积，可行方法是减小轮胎气压．19． = 见解答图【解答】解：被细绳拴着的小球在水平面绕O点做圆周运动，由于不计阻力，某时刻细绳断时，小球由于具有惯性，将按照原来的速度在水平方向做匀速直线运动，所以过一段时间小球出现在P点的速度为v′等于v；做PN的反向延长线，与圆相交于点M，M即为细绳断时小球的位置．如图所示：．20（1）见解答图；（2）此时鲸受到的浮力为3×105N；（3）鲸在下潜过程中，海水的密度一定，但海水的压力会让鲸的胸腔塌陷，使鲸体积逐渐变小，即鲸鱼排开海水的体积变小，根据F浮=ρ液gV排可知，鲸在下潜过程中所受浮力变小．解：（1）（2）由图可知，鲸静止在海水中，处于悬浮状态，则鲸鱼受到的重力和浮力是一对平衡力，大小相等，即F浮=G=mg=3×104kg×10N/kg=3×105N，过鲸鱼的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F浮表示，如图所示：（3）鲸在下潜过程中，海水的密度一定，但海水的压力会让鲸的胸腔塌陷，使鲸体积逐渐变小，即鲸鱼排开海水的体积变小，根据F浮=ρ液gV排可知，鲸在下潜过程中所受浮力变小．21．（1）R2的阻值为2.5Ω；（2）如上图所示；（3）2.5V；0.5V；（4）2.0V；50s内R1、R2消耗的总电能为40J．【解答】解：（1）由R2的U﹣I图线可知，当U2=0.5V时，I2=0.2A，由I=可得，R2的阻值：R2===2.5Ω；（2）利用描点法做出图象，如下图所示：（3）由图象可知，电流表示数为0.2A时，电压U D E=2.0V、电压U E F=0.5V；（4）电流表示数为0.4A时，R1、R2两端的电压U1=U2=1.0V，因串联电路中总电压等于各分电压之和，所以，U D F=U1+U2=1.0V+1.0V=2.0V，50s内R1、R2消耗的总电能：W=UIt=2.0V×0.4A×50s=40J．22（1）滑动变阻器的下面两个接线柱连入了电路；（2）如右上图所示；（3）如下表所示：发光刚发光较亮很亮情况U/V 1.00 2.00 3.00I/A 0.20 0.30 0.38P/W 0.20 0.60 1.14R/Ω 5.00 6.67 7.89（4）灯泡两端的电压越高，灯越亮，灯泡的电阻越大．【解答】解：（1）当移动滑动变阻器滑片时，电压表示数不变，检查发现只有滑动变阻器接线出错，由于电压表示数只有0.5V，而电源电压为4.5V，所以该错误是：将滑动变阻器的下面两个接线柱连入了电路（滑动变阻器以最大阻值接入电路，其分得电压较大）；（2）由图3知，两表均选用小量程，滑动变阻器滑片左边部分连入电路，对照电路图连接实物图，如图所示；（3）两电表均选用小量程，电压表的分度值为0.1V，示数为1.00V；电流表的分度值为0.02A，示数为0.20A，此时小灯泡的功率：P=UI=1.0V×0.2A=0.20W，小灯泡的电阻：R==5.00Ω；（4）由表中数据可知：灯泡两端的电压越高，灯越亮，灯泡的电阻越大．故答案为：23．（1）C （2）①S 左②海龟出生地筑巢地点与地理的南方有一定夹角．【解答】解：（1）图中导线水平南北放置，水平向东运动时，不切割磁感线，所以不会产生感应电流，不符合题意；图中导线水平南北放置，竖直向上运动时，不切割磁感线，所以不会产生感应电流，不符合题意；图中导线水平东西放置，竖直向下运动时，切割磁感线，所以会产生感应电流，符合题意；图中导线水平东西放置，水平向北运动时，不切割磁感线，所以不会产生感应电流，不符合题意；故选C．（2）读图2可知，用右手握住螺线管，使四指指向电流的方向，则大拇指所指的右端为N极，则左端，即图中的2为螺线管的S极；由于S极是指向地理的南极，海龟在春季是利用地磁场向南返回出生地，所以海龟会向左游动；由于地磁两极和地理两极不完全重合，存在磁偏角．因此，科学家发现，海龟出生地筑巢地点与地理的南方有一定夹角，这一现象符合最初的猜想．24．（1）1.2；（2）①探究滑轮组的机械效率与提升物体重力的关系；②a、在动滑轮挂钩上挂1个钩码，用弹簧测力计测出所挂钩码的重力，钩码的重力用G表示，绳子自由端所受拉力用F表示，绳子自由端移动的距离用s表示，钩码上升的高度用h表示；b、仍然用原滑轮组，保持装置不变，依次改变动滑轮上挂钩码的个数，仿照步骤a再做2次实验，记录各次的G、F、s、h的数值．c、用η==，计算出各次的机械效率，得出结论；③η=．【解答】解：（1）由图知，弹簧测力计的分度值是0.2N，所以测力计的示数是1.2N；（2）①根据小明的猜测，本实验的实验目的为：探究滑轮组的机械效率与提升物体重力的关系；②实验步骤：a、在动滑轮挂钩上挂1个钩码，用弹簧测力计测出所挂钩码的重力，钩码的重力用G表示，绳子自由端所受拉力用F表示，绳子自由端移动的距离用s 表示，钩码上升的高度用h表示；b、仍然用原滑轮组，保持装置不变，依次改变动滑轮上挂钩码的个数，仿照步骤a再做2次实验，记录各次的G、F、s、h的数值．c、用η==，计算出各次的机械效率，得出结论；③滑轮组的机械效率（用所测出的物理量表达）为：η=．。
2016年广东省广州市中考真题物理试题(答案+解析)
2016年广东省广州市中考物理试卷一、选择题（共11小题，每小题3分，满分30分）1．（3分）历史上把如图示意的长度定为1英寸，1英寸约为（）A．2.5km B．2.5m C．2.5dm D．2.5cm2．（3分）琴弦H比琴弦L每秒内振动次数多，推断此时H比L发出的声音（）A．音调高B．音调低C．响度大D．响度小3．（3分）上层的粒子由下层的粒子构成，下列选项中正确描述物质结构的是（）A．B．C．D．4．（3分）使用蓝牙耳机接听手机来电，信号传输示意图如图，蓝牙通信的电磁波（）A．是蓝光B．波长比手机通信的电磁波短C．在真空中传播速度为340m/sD．在真空中传播速度比手机通信的电磁波小5．（3分）如图所示，电源两端电压恒定，闭合开关，灯泡L1比灯泡L2亮，则（）A．L1的电阻比L2的大B．L1两端电压比L2大C．若L1灯丝烧断，L2两端电压不变D．若L2灯丝烧断，通过L1电流变大6．（3分）如图所示，无风条件下卡通造型的铝箔气球两次均向带电棒靠近但未接触，气球（）A．不带电B．带正电C．带负电D．带电情况无法判断7．（3分）下列说法正确的是（）A．内燃机是利用电能做功的机械B．内燃机在做功冲程把内能转化为机械能C．内燃机在压缩冲程把内能转化为机械能D．随着技术的进步，内燃机的效率能达到100%8．（3分）将杯中的液态氮（沸点为﹣196℃）倒入盛有奶浆的碗制作冰淇淋，观察到杯中液态氮沸腾，杯外壁出现白霜，则（）A．杯中液态氮放热B．杯中液态氮温度不断上升C．杯中液态氮不断吸热，温度保持﹣196℃D．白霜是空气中水蒸气液化形成的如图所示，水平地面O点两侧粗糙程度不同，物体一直受到沿水平方向3N的力F，物体经过M点开始计时，每经过相同时间，用虚线框记录物体的位置，物体在MO段做匀速直线运动，完成9、10题．9．（3分）物体在（）A．OQ段做匀速直线运动B．MN段的速度大于OP段的C．MN段受到的摩擦力为3N D．OQ段受到摩擦力大小等于F10．（3分）F在MN、OP段做功分别为W MN、W OP，功率分别为P MN、P OP，则（）A．W MN＜W OP B．W MN＞W OP C．P MN＞P OP D．P MN＜P OP11．（3分）如图1所示，静止时U型管两液面相平，下列选项包含图2中所有合理情形的是（）A．乙、丁B．甲、丙C．乙、丙D．甲、丁12．（3分）如图1所示，规格相同的容器装了相同质量的纯净水，用不同加热器加热，忽略散热，得到如图2所示的水温与加热时间的图线，则（）A．乙中温度计示数为32℃B．加热相同时间，两杯水吸收的热量相同C．吸收相同的热量，甲杯的水升温比乙杯的多D．甲杯的水加热2min与乙杯的水加热3min吸收的热量相同二、填空、作图题（共7小题，满分0分）13．（1）如图1所示，光源Q发出的一束光经平面镜反射在墙上显示出一个光点；①画出光源Q在平面镜中的像．②画出镜面反射的光线并标出墙上光点的位置．（2）①画出图2中两条入射光线经凸透镜后的光线．②与物比较，物体MN经凸透镜成（选填“放大”、“缩小”）（选填“正立”、“倒立”）的像．14．利用材料A制造强力磁铁．（1）加热材料A，温度一直低于其熔点，一段时间后，A质量不变、体积减小，此过程中，A处于（选填“固态”、“液态”、“固液混合态”），依据公式，A的密度（选填“增大”、“减小”、“不变”）．（2）如图1所示，A的每个原子都有N、S极，相当于磁性很弱的“小磁铁”，“小磁铁”杂乱无章排列时，A对外不显磁性，当“小磁铁”按图2所示同向排列时，A具有磁性（如图3），强力磁铁不耐高温，高温加热会使磁性消失，从分子热运动的角度解释为什么高温会让强力磁铁磁性消失，．15．如图所示，不计质量的硬杆处于水平静止状态．（1）O为支点，画出F A的力臂L A．（2）撤去F A，在B点施加力F B，硬杆仍可保持水平静止状态，若F B大小等于F A，则F B 的力臂L B L A（选填“＞”、“＜”、“=”）．16．如图1中玩具猩猩手中的香蕉以相同大小的速度转动如图2所示，香蕉（看成点）从最高位置1转到最低位置2的过程中，其动能、重力势能、机械能．（选填“增大”、“不变”、“减小”）17．拆开图1中玩具，发现电源、开关、发光二极管（简称“LED”）、电动机（符号“M”）各一个及连接导线，闭合开关，电动机顺时针转动，LED亮，将电动机一端连线断开，闭合开关，LED亮．（1）在方框内画出玩具的电路图．（2）把电动机断开的连线接回原处，将电源正、负极反接，闭合开关，电动机转动（选填“不”、“顺时针”、“逆时针”），LED（选填“亮”、“不亮”）．18．对某汽车做测试，只调整轮胎气压，测得单个轮胎数据在表中．表（每次单个轮胎对地压力不变）（1）根据公式，单个轮胎对地压力为N．（2）根据表，要减小空车停在水平路面时的对地压强，可行方法是．19．被细绳拴着的小球在水平面绕O点做圆周运动，轨迹图如图中虚线所示，不计阻力，某时刻细绳断，小球速度为v，过一段时间小球出现在P点，速度为v′（如图）．v v′（选填“＞”、“=”、“＜”）．作图找出细绳断时小球的位置，用点在轨迹图上表示．三、解析题（共2小题，满分18分）20．（9分）如图所示，质量为3×104kg的鲸静止在海里，g取10N/kg．海水密度不变．（1）在方框内画出此时鲸的受力示意图（以点代替鱼鲸）．（2）求此时鲸受到的浮力大小．（3）鲸在下潜过程中，海水的压力会让鲸的胸腔塌陷，使鲸体积逐渐变小，分析鲸在下潜过程中所受浮力的变化．21．（9分）如图1所示，闭合开关，改变R1阻值，在表中记下几组电流表、电压表的读数．如图2已作出R2的U﹣I图线．（1）求R2的阻值．（2）根据表中数据在图2中描点并连线．（3）电流表示数为0.2A时，电压U DE=、电压U EF=．（4）电流表示数为0.4A时，电压U DF=，求50s内R1、R2消耗的总电能．四、实验、探究题：（共3个小题，共21分）22．（7分）（1）小明按图1连接实物、接通电路，电流表有示数，电压表示数为0.5V，当移动滑动变阻器滑片时，电压表示数不变，检查发现只有滑动变阻器接线出错，该错误是．（2）按图1在图2中正确连接实物．（3）正确连接后，小灯泡刚好发光时电压表、电流表的示数如图3所示，完成下表．小灯泡的实验数据（4）根据表中，归纳小灯泡电阻变化的规律．．23．（7分）（1）如图1所示，赤道表面地磁感线与水平地面平行指向北方，导线与能测微弱电流的电流表组成闭合电路，下列哪种操作可让电流表指针摆动？（2）科学家猜测，A地海龟在春季是利用地磁场（如图1）向南返回出生地，以下为相关研究．①春季A地某屏蔽磁场的实验室，无磁场环境下海龟无固定游向，把海龟置于模拟地磁场中（用图2简化示意），图中1为磁体N极，2为磁体极，按科学家猜测，海龟应向游动（选填“左”、“右”）．②地磁场在缓慢变化，科学家每年记录海龟出生地筑巢地点移动的方向，并追踪地磁场的微小移动方向，发现，现象符合猜测．24．（7分）（1）图中测力计示数为N．（2）小明猜测：“图中滑轮组提升的物体越轻，机械效率越高”．设计实验检验其猜测，并填写实验报告．①实验目的：．②实验步骤（若需要可补充器材）：．③滑轮组的机械效率（用所测出的物理量表达）：．【参考答案】一、选择题（共11小题，每小题3分，满分30分）1.【分析】此题考查对生活中常见物体长度的估测，结合对生活的了解和对长度单位及其进率的认识，找出符合实际的选项．【解答】解：由图知，大拇指第一节骨骼的长度为1英寸，其长度与一枚一元硬币的直径差不多，而一元硬币的直径在2.5cm左右，所以1英寸约为2.5cm=0.25dm=0.025m=2.5×10﹣5km．故选D．【点评】长度的估测，必须熟悉一些常见物体的长度，以此为标准对研究对象作出判断．如：中学生拳头的宽度在10cm左右；中学生伸开手掌，大拇指指尖到中指指尖的距离大约18cm；成年人的身高在170cm左右，一步的步幅在75cm左右；一层楼的高度在3m左右，等等．2．【分析】物理学中，振动的快慢用每秒振动的次数来表示，称为频率，频率越高，则发声体发出声音的音调越高．【解答】解：频率决定声音的音调．频率来描述物体振动的快慢，琴弦H比琴弦L每秒内振动次数多，说明其频率高，则此时H比L发出的声音的音调高．故选A．【点评】解决此类题目的关键是知道频率的定义以及频率与音调的关系，难度不大．3．【分析】物质是由分子组成，分子又由原子组成的，原子又由原子核和核外电子组成，且核外电子带负电绕原子核高速运动，原子核又是由带正电的质子和不带电的中子组成，比质子中子还小的微粒还有夸克．【解答】解：A、原子由位于中心的原子核和核外电子组成．故A正确；B、C、原子核又是由带正电的质子和不带电的中子组成．故B、C错误；D、分子是由原子组成的，原子由位于中心的原子核和核外电子组成．故D错误．故选A．【点评】本题考查了物质组成和原子结构的知识，相对比较简单，但越是简单的题越要细心，防止粗心大意而出错．4．【分析】根据以下知识分析答题：（1）电磁波的传播不需要介质，电磁波可以在真空中传播，传播速度为3×108m/s；（2）手机利用电磁波传输信号，手机通话传输的是电信号，手机上网传输的是数字信号．【解答】解：A、蓝牙通讯的是电磁波，不是光信号；故A错误；B、蓝牙通讯比手机通讯的电磁波频率高，所以波长短；故B正确；C、电磁波在真空中的传播速度约为3×108m/s，不是340m/s，故C错误；D、蓝牙通讯和手机通讯使用的都是电磁波，在真空中传播速度相同；故D错误．故选：B．【点评】本题考查了手机通信的相关知识，是一道基础题，熟练掌握相关基础知识即可正确解题．5．【分析】本题关键要弄清题目中的隐含条件：由两只灯泡并联可知两灯泡电压相等；由灯泡L1比L2亮可知L1的实际功率大于L2的实际功率．在此基础上根据电功率与电流电压关系即可得出结论．【解答】解：（1）由图可知，两只灯泡并联，两灯泡电压相等；故B错误；（2）由P实=UI可知，U1=U2，P实1＞P实2，所以I1＞I2，即通过L1的电流大，由I=可得R=，则L1的电阻比L2的小，故A错误．因为两灯泡并联，由并联电路电压关系可知两灯泡两端电压相等，若L1灯丝烧断，L2两端电压不变，通过L1电流不变，故C正确，D错误．故选C．【点评】本题考查电功率与电流和电压的关系，主要是考查电功率公式的应用，要知道并联电路电压的规律，还要知道灯泡亮度值取决于灯泡的实际功率．6．【分析】据电荷间的相互作用规律（同种电荷相互排斥、异种电荷相互吸引）和带电体的性质（能吸引轻小物体）分析．【解答】解：如图，两次用带有不同电荷的带电棒靠近卡通造型的铝箔气球，均发生了相互吸引，根据异种电荷相互吸引和带电体能吸引轻小物体的性质可知，气球不可能两次带不同电荷，因此，气球一定不带电．故选A．【点评】根据电荷间的作用规律、带电体的性质，结合自然界中只有两种电荷，利用题目中告诉的信息分析即可．7．【分析】内燃机是利用内能来做功的机器；四个冲程中的能量转化情况：吸气和排气冲程不发生能量转化，压缩冲程将机械能转化为内能，做功冲程将内能转化为机械能；热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比．由于不可避免地产生热量的损耗，所以热机的效率不可能达到100%．【解答】解：A、内燃机是利用内能来做功的机器，故A错误；B、做功冲程高温高压燃气推动活塞向下运动，将内能转化为机械能，故B正确；C、压缩冲程活塞向上运动，压缩气体对气体做功，将机械能转化为内能，故C错误；D、内燃机机在工作时，废气会带走一部分热量、燃料不可能完全燃烧、克服部件之间的摩擦会消耗能量等，所以热机的效率不可能达到100%，故D错误．故选：B．【点评】本题主要考查了热机的概念、热机的效率、四个冲程及能量转化情况，是一道基础性题目，比较简单．8．【分析】①物质由液态变成气态的过程叫汽化，包括蒸发和沸腾两种方式．汽化是吸热过程；②物质在沸腾过程中吸收热量，温度保持不变；③物质由气态直接变为固态的过程叫凝华，凝华过程放出热量．【解答】解：A、液态氮的沸点为﹣196℃，在常温下立即沸腾，此时会吸收热量．此选项错误；BC、液态氮的沸点为﹣196℃，沸腾过程中液态氮迅速成为气体，吸收热量温度保持不变．C 选项正确、B选项错误；D、液态氮沸腾过程中吸收大量的热，使奶浆和杯子的温度急速降低，空气中的水蒸气遇到温度很低的杯子，在其表面凝华形成霜．此选项错误．故选C．【点评】此题考查了常见的物态变化现象及吸放热情况，是一道联系实际的应用题，难度不大．9．【分析】利用以下知识分析解答：（1）判断物体是否做匀速直线运动，采用相同时间比较通过的路程的方法，若相同的时间内通过的路程相等，则物体做匀速直线运动；若相同的时间内通过的路程不相等，则物体做变速直线运动；（2）处于平衡状态的物体，一定受平衡力的作用；处于非平衡状态的物体，一定受非平衡力的作用．【解答】解：A、由图可知，物体在OQ段，在相同的时间内通过的路程不相等，所以，OQ段不是做匀速直线运动；故A错误；B、由图可知，物体在MN段通过的路程等于在OP段通过的路程，OM所用时间大于OP，所以MN段的速度小于OP段的．故B错误；C、物体在MO段做匀速直线运动，摩擦力与拉力是一对平衡力，大小相等，所以MN段受到的摩擦力为3N．故C正确；D、由A知，物体在OQ段不是做匀速直线运动，受力不平衡，所以OQ段受到摩擦力大小不等于F，故D错误．故选C．【点评】此题考查速度与物体运动、摩擦力的大小、二力平衡条件及其应用，是一道综合性较强的题目，读懂图示，并能从中获得相关信息加以分析是解答此题的关键．10．【分析】分析题图，得出OP段和MN段的路程、用力，利用W=Fs得出做功大小关系；分析所用时间大小关系，利用P=W t得出功率大小关系．【解答】解：（1）由图可知，OP段和MN段的路程都为s=3m，拉力都是F=3N，由W=Fs可得做的功W MN=W OP=3N×3m=9J，故AB都错；（2）设OP段用的时间t OP=t，则MN段有的时间t MN=2t，所以t MN＞t OP，故做的功相同，由P=W t可知，P MN＜P OP，故C错、D正确．故选D．【点评】本题考查了功和功率的大小比较，读懂图示，并能从中获得相关信息加以分析是解答此题的关键．11．【分析】（1）利用流体压强和流速的关系，对甲、乙两图进行分析判断；（2）比较U型管两液面上方的大气压强，对丙、丁两图进行分析判断．【解答】解：甲图：气流从U型管右边上方吹过，此时右边上方空气流速大，压强小，而左边压强不变，所以在左右两边压强差的作用下，右边液面升高，故图示合理；乙图：气流从U型管左边上方吹过，此时左边上方空气流速大，压强小，而右边压强不变，所以在左右两边压强差的作用下，左边液面应该升高，而图中右边液面升高，故图示不合理；丙图：向U型管左边充气，其左边液面上方的大气压变大，而右边液面上方的大气压不变，左边的大气压大于右边的大气压，右边的液面上升，故图示合理；丁图：向U型管左边抽气，其左边液面上方的大气压变小，而右边液面上方的大气压不变，左边的大气压小于右边的大气压，左边的液面应该上升，而图中右边的液面升高，故图示不合理；综上分析可知，甲、丙两图合理，乙、丁两图不合理．故选B．【点评】此题考查流体压强和流速的关系、大气压的综合应用，解答此题的关键是比较U 型管两边压强的大小．12．【分析】（1）使用温度计测量液体温度时，先要弄清楚温度计的量程和分度值，读数时视线与液柱最高处所对刻度相垂直，并注意区分温度是零上还是零下；（2）由题知，用不同的热源加热，在相同的时间内加热器放出的热量不同，说明在相同的时间内吸收的热量不同；（3）根据Q=cm△t分析吸收相同的热量，两杯水温度的变化；（4）根据Q=cm△t分析甲杯的水加热2min与乙杯的水加热3min吸收的热量的关系．【解答】解：A、由图知：温度计上10℃之间有10个小格，所以一个小格代表的温度是1℃，即此温度计的分度值为1℃；“40”在“30”的上方，液柱最高处在两者之间，所以显示的温度高于0℃，为37℃，故A错误；B、实验中，用不同加热器加热，相同时间内，加热器放出的热量不同，所以相同时间内两杯水吸收的热量不同，故B错误；C、两杯中水的质量相同，根据△t=可知，吸收相同的热量，两杯水升高的温度相同，故C错误；D、根据图2可知，甲杯的水加热2min与乙杯的水加热3min升高的温度相同，根据Q=cm△t 可知，两杯水的质量相同，所以吸收的热量相同，故D正确．故选D．【点评】本题考查温度计的读数、热量公式的掌握和运用，本题需要注意是利用的不同加热器，则相同的时间产生的热量不同．二、填空、作图题（共7小题，满分0分）13．【分析】（1）①根据物像关于平面镜对称的特点做出光源Q在平面镜中的像．②根据光的反射定律做出反射光线并标出墙上光点的位置．（2）①在作凸透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图．②在①的基础上做出物体MN的像，据图分析解答即可．【解答】解：（1）①作光源Q关于平面镜的对称点Q′，Q′即为光源Q在平面镜中的像；②过入射点垂直于镜面作出法线，然后根据反射角等于入射角做出反射光线，反射光线与墙面的交点M 即为墙上光点的位置．如图所示：（2）①平行于主光轴的光线经凸透镜折射后将过焦点．过光心的光线经凸透镜折射后传播方向不改变两条折射光线的交点即为像点M′．过点M′作主光轴的垂线，垂直为N′，则M′N′即为物体MN经凸透镜成的像，如图所示：②由图可知，2f＞u＞f，v＞2f，物体MN经凸透镜成放大、倒立的实像．故答案为：（1）①②见解答图；（2）①见解答图；②放大；倒立．【点评】此题是一道综合作图题，考查了平面镜相关作图、光的反射光路图、透镜光路图等，作图题一直是中考的必考题目之一，要求学生熟练掌握作图技巧．14．【分析】（1）熔化的条件是：达到熔点继续吸热；根据公式ρ=判断密度的变化；（2）根据题目中的条件和分子动理论分析磁性消失的原因．【解答】解：（1）加热材料A，由于温度低于其熔点，所以A处于固态；因为加热后质量不变，体积减小，根据公式ρ=知物体的密度增大；（2）低温时，磁铁内的原子是同向排列的，对外显磁性；高温加热时，原子运动加快，原子排列杂乱无章，对外不显磁性．故答案为：（1）固态；ρ=；增大；（2）低温时，磁铁内的原子是同向排列的，对外显磁性；高温加热时，原子运动加快，原子排列杂乱无章，对外不显磁性．【点评】此题考查了物态变化、密度和磁性的有关知识，注意题目中给出的条件．15．【分析】（1）解决此题，需要掌握力臂的概念，知道力臂是从支点到力的作用线的距离；由支点向力的作用线做垂线，垂线段的长度即为力臂．（2）撤去F A，在B点施加力F B，硬杆仍可保持水平静止状态，根据杠杆平衡条件分析．【解答】解：（1）首先沿力F的方向作出F的作用线，由支点O向F的作用线做垂线，垂线段的长度为F的力臂，如下图所示：（2）在B点施加力F B，硬杆仍可保持水平静止状态，若F B=F A，根据杠杆平衡条件，可知，L B=L A．故答案为：（1）见上图；（2）=．【点评】此题主要考查了有关力臂的画法，首先要掌握力臂的概念，找出支点和力的作用线，从而正确地画出力臂．16．【分析】动能的影响因素是质量和速度；重力势能的影响因素是质量和高度；机械能包括动能和势能，据此判断．【解答】解：由题意可知，香蕉从最高位置1转到最低位置2的过程中，其质量不变，速度不变，所以动能不变；高度降低，所以重力势能减小；机械能等于动能和势能之和，所以机械能减小．故答案为：不变；减小；减小．【点评】了解动能和重力势能的影响因素，结合题意做出判断，并知道机械能包括动能和势能，即可顺利解答，难度不大．17．【分析】（1）闭合开关，电动机顺时针转动，LED亮，将电动机一端连线断开，闭合开关，LED亮，说明电动机和LED独立工作、互不影响即为并联，且开关位于干路，据此设计电路图；（2）电动机是利用通电导线在磁场中受力的作用的原理制成的，转动的方向与电流的方向和磁场的方向有关；晶体二极管的重要的特性是单向导电性．【解答】解：（1）进分析可知，电动机和LED并联，且开关位于干路，电路图如下图所示：（2）把电动机断开的连线接回原处，将电源正、负极反接，闭合开关，电动机反向转动，即逆时针转动；晶体二极管具有单向导电性，将电源正、负极反接时，该支路相当于断路，LED不亮．故答案为：（1）如上图所示；（2）逆时针；不亮．【点评】本题考查了串并联电路的设计和电动机转动方向的判断以及二极管的单向导电性，设计电路图时要注意电源的正负极不可接反．18．【分析】（1）压强公式为p=，知道其中的两个量，可计算另外一个量；（2）根据表中数据，结合减小压强的方法分析解答．减小压强的方法：是在压力一定时，通过增大受力面积来减小压强；是在受力面积一定时，通过减小压力来减小压强．【解答】解：（1）根据p=可得，单个轮胎对地压力为：F=pS=5.0×105Pa×3.6×10﹣2m2=1.8×104N；（2）根据表中数据可知，轮胎气压越大，地面的受力面积越小；每次单个轮胎对地压力不变，根据p=可知，要减小空车停在水平路面时的对地压强，应增大受力面积，可行方法是减小轮胎气压．故答案为：（1）p=；1.8×104；（2）减小轮胎气压．【点评】此题考查压强公式的应用、减小压强的方法，难度不大，关键是能从图中或其相关信息并利用控制变量法进行分析．19.【分析】惯性是物体保持运动状态不变的性质，不计阻力，小球在水平方向上不受力的作用，但因为惯性，仍要保持原来的运动状态，据此分析作答即可．【解答】解：被细绳拴着的小球在水平面绕O点做圆周运动，由于不计阻力，某时刻细绳断时，小球由于具有惯性，将按照原来的速度在水平方向做匀速直线运动，所以过一段时间小球出现在P点的速度为v′等于v；做P的反向延长线，与圆相切于点M，M即为细绳断时小球的位置．如图所示：故答案为：=；见解答图．【点评】此题巧妙地将高中物理常见场景引入初中物理知识点考查中，利于初高中物理知识的衔接，但对初中生来说，有一定的拔高难度．三、解析题（共2小题，满分18分）20．【分析】（1）（2）对此时的鲸进行受力分析，根据二力平衡求出此时鲸受到的浮力大小；然后按照力的示意图的画法画出其受力示意图；（3）浮力的大小与液体的密度与排开液体的体积有关，根据F浮=ρ液gV排分析即可解答．【解答】解：（1）（2）由图可知，鲸静止在海水中，处于悬浮状态，则鲸鱼受到的重力和浮力是一对平衡力，大小相等，即F浮=G=mg=3×104kg×10N/kg=3×105N，过鲸鱼的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F浮表示，如图所示：（3）鲸在下潜过程中，海水的密度一定，但海水的压力会让鲸的胸腔塌陷，使鲸体积逐渐变小，即鲸鱼排开海水的体积变小，根据F浮=ρ液gV排可知，鲸在下潜过程中所受浮力变小．故答案为：（1）见解答图；（2）此时鲸受到的浮力为3×105N；（3）鲸在下潜过程中，海水的密度一定，但海水的压力会让鲸的胸腔塌陷，使鲸体积逐渐变小，即鲸鱼排开海水的体积变小，根据F浮=ρ液gV排可知，鲸在下潜过程中所受浮力变小．【点评】此题以鲸鱼为研究对象，综合考查了力的示意图的画法、浮力的大小计算和阿基米德原理，知道浮力的大小与液体的密度与排开液体的体积有关是解答此题的关键．21．【分析】（1）根据R2的U﹣I图线读出任意一组电流与电压值，根据欧姆定律求出R2的阻值；（2）利用描点法做出图象；（3）根据图象读出电流表示数为0.2A时两电阻两端的电压；（4）根据图象读出电流表示数为0.4A时两电阻两端的电压，根据串联电路的电压特点求出电源的电压，根据W=UIt求出50s内R1、R2消耗的总电能．【解答】解：（1）由R2的U﹣I图线可知，当U2=0.5V时，I2=0.2A，由I=可得，R2的阻值：R2===2.5Ω；（2）利用描点法做出图象，如下图所示：（3）由图象可知，电流表示数为0.2A时，电压U DE=2.0V、电压U EF=0.5V；（4）电流表示数为0.4A时，R1、R2两端的电压U1=U2=1.0V，。
广东省2016年中考物理试题(含答案).pdf
2016年广东省初中毕业生学业考试物理卷一、单项选择题（本大题共7小题，每小题3分，共21分1、以下微观粒子按空间尺度由小到大排序正确的是（）A、原子、原子核、质子B、质子、原子核、原子C、原子核、质子、原子D、原子、质子、原子核2、下列能源属于可再生能源的是（）A、风能B、天然气C、核能D、石油3、下列光学现象与规律不相符的是（）A、钢笔“错位”B、手影C、海市蜃楼D、水中倒影-----光的折射----光的直线传播----光的反射----光的反射4、关于声现象的说法正确的是（）A、利用超声波排除人体内的结石是利用声波传递信息B、调节小提琴琴弦的松紧程度主要目的是改变音色C、房间的窗户安装双层玻璃是在声源处减弱噪声D、声音由物体的振动产生5、如题5图所示，把热水壶放在煤气灶上烧水的过程中，下列说法正确的是（）A、煤气的燃烧过程是内能转化为化学能B、煤气燃烧充分，它的热值越大C、水的温度越高，水分子运动越剧烈D、烧水的过程是通过做功的方式改变水的内能6、如题6所示是甲和乙两种物质的质量和体积关系图像，下列说法正确的是（）A、乙物质的密度比水大B、体积为50 cm2的乙物质的质量为35 gC、质量为25 g的甲物质的体积为30 cm3D、当甲和乙两物质的质量相同时，乙物质的体积较大7、如题7图所示，开关闭合，小磁铁处于静止状态后，把滑动变阻器的滑片P缓慢向右移动，此时悬挂的小磁铁的运动情况是（）A、向下移动B、向上移动C、静止不动D、无法确定二、填空题（本大题7小题，每空1分，共21分）8、常用的温度计是根据液体的原理制成的，如题8-1图所示的温度计的一段截图，读数是℃。
如题8-2图所示是某物质的熔化图像，由此判断该物质是（选填“晶体”或“非晶体”）。
9、请解释以下生活中的热现象，皮肤涂上酒精后觉得凉快是因为酒精时从人体吸热（填物态变化名称）；夏天吃冰棒时看见冰棒冒“白气”是冰棒周围空气中的遇冷液化形成的小水珠所致；在海拔高的地方烧开水不到100℃就已沸腾，原因是水的沸点随减小而降低。
广东省广州市2016年中考物理答案
2016 年广州市中考物理试卷答案一、选择题（每题 3 分，共 36 分）题号123456789101112答案D A A B C A B C C D B D1. 由图可知，1 英寸大概是大拇指的长度，再根据生活常识可知，大拇指的长度大概是2.5 厘米，故选 D. 2. 每秒振动次数为频率，振动次数多为频率高，频率高的物体，它的音调也就高.故选 A.3. 原子由电子和原子核组成,原子核由中子和质子组成.故选 A.4. 由图可知，蓝牙的频率是 2.4~2.48 ⨯109Hz ，不在可见光的频率范围之内，所以蓝牙不可能是蓝光，故 A 选项错误.手机通信的电磁波的频率为 0.8~0.9 ⨯109Hz ，蓝牙的频率比手机通信的电磁波的频率要 高，根据公式 C=λf 可知，电磁波的速度一定，所以电磁波的频率越高，波长越短.故蓝牙通信的电磁波波长比手机通信的电磁波短，故 B 选项正确. 电磁波在真空中传播速度为 3⨯108m/s,故 C 选项错误.在真空中，电磁波的传播速度都是一样的，均为 3⨯108m/s ，故 D 选项错误5. 由题可知，灯泡 L 1比灯泡 L 2 亮，说明灯泡 L 1的实际功率比灯泡 L 2 的实际功率大，且该电路是并联电路，因此两个灯泡两端的电压 U 相等，根据公式 P =U2可得，所以RR 1 < R 2 ，故 A 选项错误；根据并联电路电压和电流的特点可知，灯泡 L 1两端的电压和灯泡 L 2 两端的电压相等且都等于电源两端的电压，所以 B 选项错误；9在并联电路中，一个支路不会影响另外一个支路，所以灯泡 L1 灯丝烧断时，L2 仍能正常工作，它两端电压仍是电源电压，因此电压不变，故 C 选项正确；在并联电路中，一个支路不会影响另外一个支路，所以灯泡 L2 灯丝烧断时，L1 两端电压不变，根据I UR得，电压和电阻不变，所以通过 L1 的电流不变.所以 D 选项错误.6.由图 4 中的左图可知，气球向带负电的带电棒靠近，此时气球会有以下两种情况可能：气球不带电或者气球带正电.假设气球带正电，则气球将会远离带正电的带电棒，与右图现象矛盾.故只有当气球不带电的时候，才能满足题目的要求.故 A 选项正确.7.内燃机是利用燃料内能做功的机械，故 A 选项错误.内燃机在做功冲程把内能转化为机械能，在压缩冲程把机械能转化为内能，故 B 选项正确，C 选项错误.燃料燃烧总会有部分热量散失，因此机械效率不可能达到 100%，故 D 选项错误.8.杯中液态氮沸腾汽化吸热，故 A 选项错误.液态氮在沸腾过程中吸收热量，但是温度保持不变，故 B 选项错误，C 选项正确白霜是由于空气中水蒸气遇冷凝华形成，故 D 选项错误.9.匀速直线运动是指在相同时间内行驶的路程相同，由图可知，t OP=t PQ,,S PQ>S OP,因此，V PQ>V OP.A 项错误.S MN=S OP=3m，t MN=2t OP.因此 V OP=2V MN，B 项错误.因为物体在 MO 段做匀速直线运动，物体在水平面受力平衡，F 摩擦力=F=3N，C 选项正确.由 A 项分析可知，物体在 OQ 段做非匀速直线运动，受力不平衡，因此 F 摩擦力≠F，D 项错误.10.由题意知 F 不变，S MN=S OP=3m,由 W=FS 知，W MN=W OP,故 AB 选项错误.t MN=2t OP,W MN=W OP,由WP= t可知，p OP=2p MN,故 D 选项正确.11.甲、乙两图中，由气体流速与压强关系可知，气体流速大的地方压强小，因此，在 U型管有气流经过的一端压强变小，另一端在大气压的作用下把管中液体向下压，故甲图中右侧液面升高，乙图中左侧液面升高，甲图正确，乙图错误.丙图中左端充气因此左端压强增大，右侧页面上升，丁图中左侧抽气，因此左端压强减小，左端液面应上升.故 B 选项正确.12.乙图中温度计的示数应为 37,故 A 选项错误由题目可知，甲.乙两图中的电加热器是不相同的，故相同时间内两个电加热器分别提供的热量不相同，在忽略散热的情况下，加热相同时间，两杯水吸收的热量不相同，故 B 选项错误.根据公式,吸收的热量相同，即相等，且因为两个杯子中装有相同质量的水，所以比热容和质量都是相等的.因此吸收相同的热量，甲杯的水升高的温度跟乙杯中升高的温度一样.故 C 选项错误.由图 9 可知，甲杯中的水加热 2min 与乙杯中的水加热 3min 之后，温度均升高了10二.填空作图题（共 25 分） 13.（1）答案如下图所示：Q墙平面镜Q ’凸透镜FFNM（2）放大；倒立.解析：物体 MN 在一倍焦距和两倍焦距之间，成放大、倒立的实像.14.(1)固态； ρ = Vm； 增大；(2) 物体在内部剧烈分子热运动下恢复到了小磁针杂乱分布的状态，磁性也就消失了.解析：（1）温度低于熔点，A 没有熔化，因此 A 仍为固态；依据 ρ = V m，质量不变，体积减少，所以 A 的密度也减小；（2）温度升高，分子热运动加剧，所以物体在内部剧烈分子热运动下恢复到了小磁针杂乱分布的状态，磁性也就消失了..15.（1）L A（2）= .解析：根据杠杆平衡公式 F 1∙ L 1 = F 2 ∙ L 2 ,阻力即物体的重力不变，阻力臂不变，并且动力大小不变，因此动力臂大小不变。
广东省广州市2016年中考物理真题试题
文档说明(Word文档可以删除编辑)专注于可以编辑的精品文档：小学试卷教案合同协议施工组织设计、期中、期末等测试中考、高考、数学语文英语试卷、高中复习题目、本文档目的是为了节省读者的工作时间，提高读者的工作效率，读者可以放心下载文档进行编辑使用.由于文档太多，审核有可能疏忽，如果有错误或侵权，请联系本店马上删除。
2016年广州市初中毕业生学业考试物理第一部分（共36分）一、选择题（每小题3分）每小题给出的四个选项中，只有一项最符合题意1.历史上把图1示意的长度定为1英寸。
1英寸约为A.2.5kmB.2.5mC.2.5dmD.2.5cm2.琴弦H比琴弦L每秒振动次数多，推断此时H比L发出的声音A．音调高 B.音调低 C.响度大 D.响度小3.上层的粒子由下层的粒子构成，小列选项中正确描述物质结构的是4.使用蓝牙耳机接听手机来电，信号传输示意图如图2，蓝牙通信的电磁波A.是蓝光B.波长比手机通信的电磁波短C.在真空中传播速度为340m/sD.在真空中传播速度比手机通信的电磁波小5.图3所示，电源两端电压恒定。
闭合开关，灯泡L1比灯泡L2亮，则A.L1的电阻比L2大B.L1两端的电压比L2大C.若L1灯丝烧断，L2两端电压不变D.若L2灯丝烧断，通过L1的电流变大6.图4所示，无风条件下卡通造型铝箔气球两次均向带电棒靠近但未接触，气球A.不带电B.带正电C.带负电D.带电情况无法判断7.下列说法正确的是A.内燃机是利用电能做功的机械B.内燃机在做功冲程把内能转化为机械能C.内燃机在压缩冲程把内能转化为机械能D.随着技术的进步，内燃机的效率达到100％8.将杯中的液态氮（沸点为-196℃）倒入盛有奶浆的碗制作冰淇淋。
观察到杯中液态氮沸腾，杯外壁出现白霜，则A.杯中液态氮放热B.杯中液态氮温度不断上升C.杯中液态氮不断吸热，温度保持-196℃D.白霜是空气中水蒸气液化形成的图5所示，水平地面O点两侧粗糙程度不同，物体一直受到沿水平方向3N的力F。

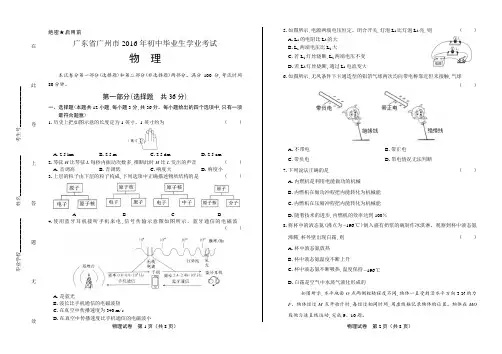

2016年广东省广州市中考物理试卷
物 理 C.若 L1 灯丝烧断,L2 两端电压不变
___________ 上 2.琴弦 H 比琴弦 L 每秒内振动次数多,推断此时 H 比 L 发出的声音 ( )
--------------------
A.音调高 B.音调低 C.响度大 D.响度小 7.下列说法正确的是 ( )
--------- .如图所示,电源两端电压恒定。闭合开关,灯泡 比灯泡 亮,则 ( )
C.带负电 D.带电情况无法判断
A.L1 的电阻比 L2 的大
在 广东省广州市 2016 年初中毕业生学业考试
此 80 分钟。
-------------------- ( )
考生号
卷 1.历史上把如图示意的长度定为 1 英寸。1 英寸约为 ( )
________________ ________________ --------------------
D.若 L2 灯丝烧断,通过 L1 电流变大
本试卷分第一部分(选择题)和第二部分(非选择题)两部分。满分 100 分,考试时间 6.如图所示,无风条件下卡通造型的铝箔气球两次均向带电棒靠近但未接触,气球
第一部分(选择题 共 36 分)
一、选择题(本题共 12 小题,每小题 3 分,共 36 分。每小题给出的四个选项中,只有一项
最符合题意)
3.上层的粒子由下层的粒子构成,下列选项中正确描述物质结构的是 ( )
A.内燃机是利用电能做功的机械
绝密★启用前 5 L1 L2
A.不带电 B.带正电
A.2.5 km B.2.5 m C.2.5 dm D.2.5 cm
