某八层住宅楼给排水工程设计.
《建筑给水排水工程》课程设计-某六层住宅楼给排水工程
设计任务及资料一、设计任务根据所给的设计资料和水源资料，拟建一栋六层住宅,设计该住宅的生活给水系统和排水系统。
二、设计文件及资料1.建筑资料钢筋混凝土框架结构6层住宅楼，层高为3M,室内外高差为0.3M。
建筑各层平面图，建筑剖面图，厨厕大样图等。
2.市政资料在建筑物南侧有城市给水管道和城市排水管道，夏季用水高峰时水压为270kpa°室外排水采用分流制。
3.室内设备厨房内设洗涤盆1个，厕所内设蹲式或坐式大便器、洗脸盆、淋浴盆或浴盆及洗衣机专用水嘴各一个。
每户设水表一个，整栋楼设总水表一个。
每户人口按3.5人计三、设计内容。
1.设计计算书一份，包括下列内容（1）分析设计资料，确定建筑内部的给水方式及排水体制。
（2）考虑厨厕内卫生器具的布置及管道的布置与敷设。
（3）室内外管道材料、设备的选用及敷设安装方法的确定。
（4）建筑内部给排水系统的计算。
（5）其他构筑物及计算仪表的选用、计算。
（6）室外管道定线布置及计算（定出管径、管坡等数据及检查井底标高，井径，化粪池进出管的管内底标高等）。
2.绘制下列图纸（1）各层给水排水设备及管道的平面图（1： 100）。
（2）给水排水系统原理图。
（3）厨厕大样图（1： 50）o（4）主要文字说明和图例等。
设计说明一.室内给水工程生活给水系统的选定：本建筑属于普通∏型六层住宅，所需的水压H为：H = I 20 + (6 — 2) X 40 = 280灯α方案1：直接给水方式。
由设计资料可以知道夏天用水高峰时的水压为270KPa,略小于所要求的水压。
如果为了这一点的水压而增设水泵水箱，第一：增设水泵经济上不划算，水泵还产生振动和噪声，安装和维护相对复杂；第二：设置高位水箱，增加了建筑物的结构荷载，并给建筑物的立面处理带来一定的麻烦。
根据建筑给水排水的原理，只需要适当地放大部分管径，减少管路水头损失，从而使室外管网的水压满足最不利配水点的水压要求，故采用直接给水方式，在室内给水管网的布置方式采用下行上给式，该方式给水系统简单，投资少，安装维护管理方便，充分利用了室外管网的水压，供水较为安全可靠。
住宅建筑室内给水排水设计说明
住宅建筑室内给水排水设计说明一、工程概况1、建设地点：2、建筑功能：地上，地下3、总建筑面积：m2，其中地上m2，地下m24、居住总套数：套，其中：一室一厅套，二室一厅套，三室两厅套，四室两厅套；5、建筑层数及栋数：六层住宅栋，十八层住宅栋，三十层住宅栋6、建筑总高度： m7、高层建筑防火分类：类8、建筑耐火等级：级9、抗震设防烈度：七度。
10、人防设施：人防设施位于地下层11、人防类别：常6级、核6级、甲类平战结合人防地下室。
二、设计依据1、已批准的初步设计文件（详见建施总说明）；2、建设单位提供的有关资料和设计任务书（详见建施总说明）；3、本专业设计所采用的主要标准：《建筑给水排水设计规范》GB50015-2003（2009年版）《住宅建筑规范》GB50368-2005《住宅设计规范》GB50096-1999（2003年版）《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》GB50045-95(2005年版)《汽车库、修车库、停车场设计防火规范》GB50067-97《自动喷水灭火系统设计规范》 GB50084-2001(2005年版)《气体灭火系统设计规范》GB50370-2005《建筑灭火器配置设计规范》G50140-2005《人民防空地下室设计规范》GB50038-2005《人民防空工程设计防火规范》GB50098-2009《武汉城市圈低能耗居住建筑设计标准》DB42∕T559-20094、业主提供的市政给排水管网资料；（1）路敷设有DN供水干管，可以提供一个DN接管，最不利供水压力为MPa。
（2）市政排水为污水、雨水分流制；路敷设有DN水干管，编号的可供接口的污水检查井标高为m，接管管径为DN；路敷设有DN雨水干管，编号的可供接口的雨水检查井标高为m，接管管径为DN。
三、设计范围1、包括红线以内的室内生活给排水、生活热水、内排雨水、消防给水系统、气体灭火系统及建筑灭火器配置设计。
给排水施工方案范本(3篇)
第1篇一、工程概况1.1 工程名称：XX住宅小区给排水工程1.2 工程地点：XX市XX区XX路XX号1.3 工程规模：本工程建筑面积约XX万平方米，共XX栋楼，XX层。
1.4 工程内容：本工程主要包括给水系统、排水系统、中水系统、消防给水系统、雨水系统等。
二、施工组织与管理2.1 施工组织机构施工项目部设立项目经理部，下设施工技术组、质量保证组、安全文明施工组、材料设备组、合同预算组等，确保施工的顺利进行。
2.2 施工人员配置根据工程规模和施工要求，配置相应数量的施工人员，包括施工队长、施工员、技术员、质检员、安全员等。
2.3 施工进度计划制定详细的施工进度计划，明确各阶段的工作内容和时间节点，确保工程按期完成。
2.4 施工质量控制严格执行国家相关标准和规范，加强施工过程中的质量控制，确保工程质量。
2.5 施工安全管理建立健全安全管理制度，加强施工现场的安全管理，确保施工安全。
三、给水系统施工方案3.1 给水系统设计原则1. 采用分区供水，保证供水压力和水量；2. 采用变频调速泵站，实现节能降耗；3. 采用管道直饮水系统，提高供水水质。
3.2 给水系统施工流程1. 施工准备：现场勘查、编制施工方案、办理施工许可；2. 管道铺设：按照设计图纸进行管道铺设，确保管道的水平和垂直度；3. 设备安装：安装给水设备，如变频调速泵、水箱、阀门等；4. 系统调试：对给水系统进行调试，确保系统运行正常。
3.3 给水系统施工要点1. 管道铺设前，对管道进行清管、试压，确保管道质量；2. 管道焊接采用电弧焊，确保焊接质量；3. 设备安装前，对设备进行检查，确保设备完好；4. 系统调试时，对系统进行试运行，确保系统运行正常。
四、排水系统施工方案4.1 排水系统设计原则1. 采用雨污分流制排水，提高排水效率；2. 采用重力流排水，减少能耗；3. 采用防臭措施，改善排水环境。
4.2 排水系统施工流程1. 施工准备：现场勘查、编制施工方案、办理施工许可；2. 管道铺设：按照设计图纸进行管道铺设，确保管道的水平和垂直度；3. 设备安装：安装排水设备，如检查井、阀门、排水泵等；4. 系统调试：对排水系统进行调试，确保系统运行正常。

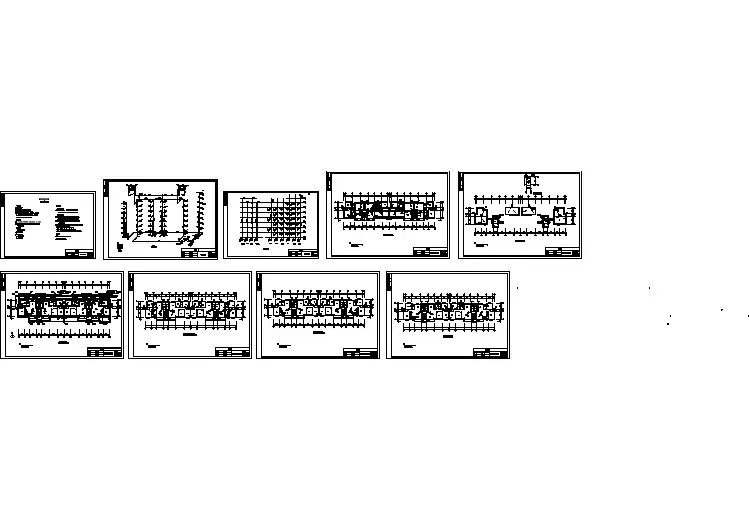

八层复式住宅楼给排水设计图（(1梯2户2单元)

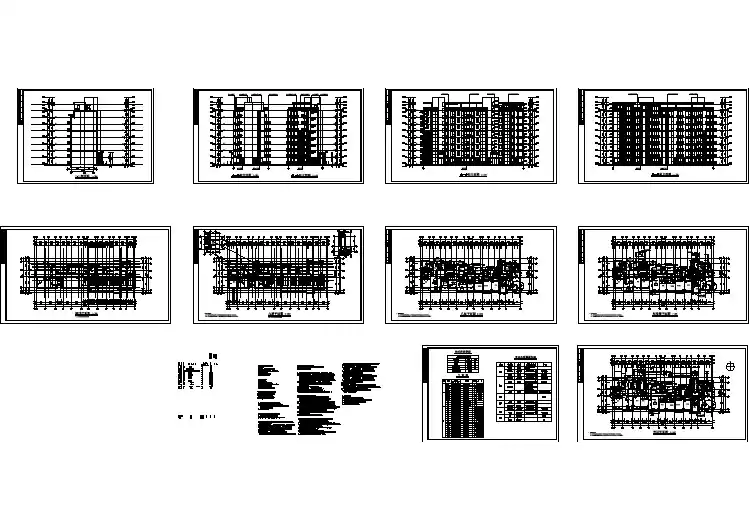

芜湖市某小区4150平米8层框架结构住宅楼全套建筑设计CAD图纸
【福州】某八层住宅给排水设计图纸
对某高层建筑消防给排水设计分析
对某高层建筑消防给排水设计分析摘要: 本文是作者结合多年工作经验以及工程实例，主要针对目前高层建筑给排水设计作了阐述，并根据工程实例，对实例中的自动喷水灭火系统作了分析，以供参考。
关键词：高层建筑给排水；增压措施1工程概况该工程占地面积为5130m2，主楼地面23层，地下一层，裙房地面4层，地下一层，总建筑面积为16370m2，主楼撞筑高度为81m，大楼主要使用功能，地下一层为设备用房。
地面1层为营业大厅，2层为信用卡部、国际业务部、保险箱库绊，3层为计算机房，大会室，办公用房、凭证库等4层为多功能厅、办公用房等；5～16层为办公用房：17～21层为培训中心客房，22,23层为景观走廊，设备用房。
2给排水设计2.1给水系统设计水源采用市政自来水引入一条dnl50给水管供本工程专用，附近市政水压约为250kpa。
室内给水系统分为三个区，一区：裙房、主楼的地下室到3层由市政自来水直接供水，二区：主楼4~13层由15层水箱供水，三区：主楼14~21层由屋顶水箱供水，每个分区最低卫生器具配水点静水压均小于350kpa，主楼地下室设有一个50m3生活用水池，经水泵加压至屋顶水箱，加压泵型号为65dl30—15× 6二台。
一用一备，性能为：q=8.33l／s，h=0.9mpa，n=15kn。
管道材料；热浸锌镀钢管。
2.2排水系统：大楼排水采用雨，污水废水分流。
大楼雨水采用内排，屋面雨水按降雨历时5分钟，暴雨强度4.60l ／s，100m2计算，雨水经雨水斗收集后直接排入市政雨水管网，大楼卫生间采用圬、废水分流，卫生间流水排至室外经化粪池处理后与废水并入排往市政污水管网。
统一排往市政污水处理厂处理。
主楼排水在13层设转换层，把13层层高加大至4.90m。
主楼室内排水、雨水主管及横干管采用柔性抗震耐压排水铸铁管及配件，其余采用pvc-u排水管。
地下室排水由潜水泵提升至室外。
2.3 消火栓系统本工程按一类建筑筑防火设计室外消火栓用水量为30l／s，室内消火量用术曼为40l／s，火灾廷续时间为3小时。
给水排水科学与工程专业毕业设计
重庆市九龙坡区居民住宅楼给水排水设计作者姓名：XX专业名称：给水排水工程指导教师：XX 讲师摘要该工程是位于重庆市的一栋八层的住宅楼。
本设计是对这栋住宅楼的给水排水系统进行设计，设计范围主要包括建筑物的生活给水系统、消防给水系统、污废水排放等系统。
其中，生活给水设计包括建筑的分区、给水方式的选择、水泵计算和选择。
该设计给水方式采用分区供水方式，一至四层为低区，由市政给水管网直接供水；五至八层为高区，由高位水箱进行供水。
消防给水包括消火栓的布置与计算，消防水泵计算和选型。
消防水箱贮存10min的消防水量，火灾发生初期由水箱供水灭火，正常供水由消防水泵从地下贮水池内抽取。
排水系统包括排水管道的计算和排水管道的布置。
采用污水和废水分流排放的排水系统。
给水管道采用PP—R管，排水管道采用UPVC管，消防给水管材采用镀锌钢管。
关键词：生活给水系统消防给水系统排水系统AbstractThe project is a 8-storey residential building in Chongqing. This is a design of water supply and drainage systeme to the residential building. The design mainly contains living water supply system、fire water supply system、drainingsystem.Thedesign of living water supply includes the building partiton、the choosing of water supply’s method、the calculation and choice of pumps. The design of living water supply adoptthe method of cent area supply water, the 1~4rd floor is the low district, the source is the municipal water-supply net-work. The hight district is the 5~8rd floor, the source is the tank of the roof. The design of fire water supply includes the settings of hydrants 、the calculation and choice of pumps. Fire fight water tank storage water for 10 minutes fire water, normolwater supply be pumped by the fire fight Pump form the Saving pond. The design of sewerage system includes the calculation and arrange of drain pipes, use the sewage and waste water separate drainage system. The water pipe adoptPP—R tubes, the drain pipe adopt UPVC tubes, the fire fight system adopt zinc steel pipe.Keywords：Living Water Supply System, Fire Water Supply System,Wastewater Drainage System目录摘要 (I)Abstract (II)目录 (III)前言...................................................................................................... - 1 - 1 工程概况.......................................................................................... - 2 -1.1建筑概况................................................................................. - 2 -1.2 室外给、排水管道................................................................ - 2 -2 设计说明书...................................................................................... -3 -2.1 建筑给水工程设计................................................................ - 3 -2.1.1 给水系统方案的选择 ...................................................... - 3 -2.1.2 水泵的选择及构筑物 ...................................................... - 4 -2.2 建筑污废水排水工程设计.................................................... - 5 -2.2.1 排水系统方案的选择 ...................................................... - 5 -2.2.2 主要设备及构筑物 .......................................................... - 5 -2.3 消防工程设计........................................................................ - 6 -3 设计计算书...................................................................................... - 7 -3.1 室内给水系统的计算............................................................ - 7 -3.1.1 给水用水定额及时变化系数的确定 .............................. - 7 -3.1.2 最高日用水量的计算 ...................................................... - 7 -3.1.3 最高日最大时用水量的计算 .......................................... - 7 -3.1.4 设计秒流量的计算 .......................................................... - 8 -3.1.5 屋顶水箱 .......................................................................... - 8 -3.1.6 地下贮水池 ...................................................................... - 9 -3.1.7 室内所需压力计算 ......................................................... - 11 -3.1.8 加压水泵的选择 ............................................................ - 16 -3.2 室内排水系统计算.............................................................. - 17 -3.2.1 排水管道水力计算 ........................................................ - 17 -3.2.2 化粪池容积的计算 ........................................................ - 24 -3.3 消火栓给水系统计算.......................................................... - 25 -总结.................................................................................................... - 29 - 参考文献............................................................................................ - 30 - 致谢.................................................................................................... - 31 - 附件1 图纸目录............................................................................... - 32 -前言近年来我们国家的建筑行业发展十分的迅速，特别是楼层较高的民用住宅楼。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《建筑给水排水工程》课程设计说明书1.工程概况1.1设计任务本工程为一栋八层的住宅楼，包括地下室。
建筑面积：地下：480平方米，地上472.4平方米，建筑总高度27米，第一层6米，2至8层每层高3米，地下室层高4.8米。
地上八层，地下一层，地下一层为储藏间，地上八层为民用住宅。
设三单元，户型为两房两厅、三房两厅，一厨两卫。
卫生间设有浴盆、淋浴器、坐便器、洗手盆等卫生器具。
要求设计该大楼给水排水工程，具体项目有：①室内给水工程，②室内排水工程， 室外雨水排水工程。
1.2建筑设计资料建筑设计资料包括建筑物各层平面图。
1.3城市给水排水资料1.该楼位城区内，地形平坦。
工程地质条件良好。
室外地面标高-0.30m。
2.该楼的四周距墙3米处有小区给水管，管径DN150mm，管中心标高为-1.30m，该处最小水压为0.45MPa。
3.热水由每户的家用热水器供给。
4.室内污废水合流排出，该楼的四周距墙6米处有小区污水管，管径为300mm，最小埋深1.5米。
2.生活给水系统2.1生活给水系统给水方式据调查了解当在夏天用水高峰时水压为400kpa，而待设计建筑为八层楼住宅，采用钢筋混凝土框架结构，层高为3m，室内外高差为0.3m，所以初定本建筑住宅采用直接供水的给水方式。
一层～八层由室外给水管网直接供水，采用．．．．．．．．．．．．．．．．．．．下行上给的供水方式。
．．．．．．．．．．直接供水方式的优点：给水系统简单。
投资少，安装维修方便，充分利用室外管网水压，供水较为安全可靠。
2.2室内外管道材料、设备的选用及敷设安装方法的确定2.2.1室内外管道材料生活给水管采用塑料给水管；污水、废水排水管采用塑料排水管，雨水排水管使用PVC排水管。
2.2.2设备的选用及敷设安装方法1）管道系统中使用截止阀、闸阀、止回阀、式水表、水龙头、淋浴器、给水管道等。
2）给水管道在室内采用在地板层暗设敷设安装方法，在相应用水点设置短立管连接用水器具与给水横支管。
在室外，在南面阳台设置总立管，每层楼分横支管，供各用户生活用水。
全部立管与横管采用90度三通或90度弯头连接。
3）管道外壁距墙面不小于150mm，离梁、柱及设备之间的距离为50mm，立管外壁距墙、梁、柱净距不小于50mm，支管距墙、梁、柱净距不小于20～25mm。
4）给水管与排水管平行、交叉时，其距离分别大于0.5m和0.15m，交叉给水管在排水管上面。
2.3生活给水系统水力计算初定整栋住宅建筑一层～八层由室外给水管网直接供水，采用下行上给的供水方式。
因为最小水压为0.45MPa，2.3.1用水量标准及用水量计算住宅每层楼3户住户，每住户厨房内设盥洗槽一个，厕所内设坐式大便器，洗脸盆、淋浴器（或浴盆）及用水龙头（供洗衣机用）各一个。
其中盥洗槽、洗脸盆采用单阀水嘴，淋浴器采用混合阀，大便器采用冲洗水箱浮球阀。
卫生器具的参数值序号给水配件额定流量（L/s）当量连接管公称管径（mm）最低工作压力（Mpa）1 盥洗槽0.20 1.00 15 0.0502 大便器 1.20 0.50 15 0.0203 洗脸盆0.15 0.75 15 0.0504 淋浴器0.15 0.75 15 0.1005 浴盆0.24 1.20 15 0.0506 洗衣机用水龙头0.20 1.00 15 0.050住宅最高日生活用水定额及小时变化系数住宅类别卫生器具设置标准用水定额[ L/(人·d) ]小时变化系数hK普通住宅有2个大便器、2个洗脸盆、2个浴盆、洗衣机水嘴、盥洗槽250 2.81）设用户当量小计：N ＝2×0.75＋2×0. 50＋2×1.2＋1.00＋1.00＝6.4；用水定额：d q ＝250[ L/(人·d) ]；户均人数：4人，用水时数：24h ；时变化系数h K ＝2.8。
2）最高日用水量计算见公式：d q m Q d d /m 4.261.1250963＝＝⨯⨯∙= 3）最高日最大时用水量计算见公式：326.4 2.83.08/24d h h Q K Q m h T ∙⨯==＝ 2.3.2设计秒流量1） 根据住宅配置的卫生器具给水当量、使用人数、用水定额、使用时数及小时变化系数，按下式计算最大用水时卫生器具给水当量平均出流概率：取管段7~8计算：其他各管段计算相同，具体计算结果见下面表格： 002504 2.8100 2.530.236000.2 6.4243600h g q m K U N T ∙∙⨯⨯==⨯∙∙∙⨯⨯⨯％＝％查表可得：c 0.01726α＝式中： 0U ——生活给水管道的最大用水时卫生器具给水量平均出流概率，％； 0q ——最高日生活用水定额，按相应规范取用； m ——每户用水人数；h K ——小时变化系数，按相应规范取用 g N ——每户设置的卫生器具给水当量数； T ——用水时数，h ；0.2 ——1个卫生器具给水当量的额定流量。
2）根据计算管段上的卫生器具给水当量总数，按下式计算得出该管段的卫生器具给水当量的同时出流概率：0.490.491(1)10.01726 6.410.42746.4c g gN U N α+-⨯=＋（－）＝＝式中： U ——计算管段的卫生器具给水当量同时出流概率，％； c α——对应于不用0U 的系数，按相应规范取用；g N ——计算管段的卫生器具给水当量总数。
3）根据计算管段上的卫生器具给水当量同时出流概率，按下式计算得出计算管段的设计秒流量： 0.20.20.42745.9g g q U N =∙∙⨯⨯＝＝ 式中： g q ——计算管段的设计秒流量，L/s 。
管段编号 当量总数N g U o (%)a c U 设计秒流量q(L/s) 7-8 6．4 2.75 0.0173 0.43 0.50 6-7 12．8 2.75 0.0173 0.31 0.72 5-6 19．2 2.75 0.0173 0.25 0.90 4-5 25．6 2.75 0.0173 0.22 1.05 3-4 32．0 2.75 0.0173 0.20 1.19 2-3 38.4 2.75 0.0173 0.19 1.31 1-2 44.8 2.75 0.0173 0.17 1.43 0-151.22.750.01730.161.542.3.3管网水力计算室内给水管网水力计算表管段管道长度 （m ） 卫生洁具数量洗脸盘N=0.75 盥 洗 槽 N=1.0 坐便器 N=0.5 浴盆 N=1.2 洗衣机水嘴 N=1 当量总数 N 秒流量（L/S ）管径 （mm ） 流速 （m/s） 水力坡度 （kP a/m ） 水头损失 （kP a ）7-8 3.00 2 2 2 1 1 6.4 0.5 25 1.11 0.32 1.07 6-7 3.00 4 4 4 2 2 12.8 0.72 32 0.89 0.22 0.72 5-6 3.00 6 6 6 3 3 19.2 0.9 321.12 0.22 0.45 4-5 3.00 88844 25.6 1.05 40 0.89 0.50 1.75 3-4 3.00 10 10 10 5 5 32.0 1.19 40 0.95 0.52 1.86 2-3 3.00 12 12 12 6 6 38.4 1.31 40 1.13 0.26 0.59 1-2 3.00 14 14 147 7 44.8 1.43 50 0.78 0.20 1.56 0-1 6.00 16 16 16 88 51.21.54 500.76 0.10 1.50合计9.5八层的浴盆为最不利点，其与引入管标高差为6×3.0＋6+0.72＝24.72m ，相当于247.2kpa ；管路水头损失，考虑局部水头损失，局部水头损失按管网的沿程水头损失的30％计算，所以总的水头损失为：（1＋30％）∑y h ＝1.30×9.5kpa ＝12.35kpa ；最不利点流出水头30kpa ，用户水表选用旋翼式水表水头损失为100kpa ，总水表水头选用螺翼式水表，损失为10kpa 。
富裕水头为20kPa 所以：4321H H H H H ++＋＝＝247.2＋30＋10＋100+12.35＝399.6kpa<450kpa 满足要求式中H ——引入管接管处应该保证的最低水压，kpa ；1H ——由最不利配水点与引入管起点的高程差产生的静压差，kpa 2H ——设计流量通过水表时产生的水头损失，kpa3H ——设计流量下引入管起点至最不利配水点的总水头损失，kpa4H ——最不利点配水附件所需最低工作压力，kpa由于0H H <，所以本住宅建筑设计可采用由室外给水管网直接供水，使用下行上给的给水方式。
3.生活排水系统3.1排水系统的类型室内采用生活污水、生活废水合流系统，生活污废水一起排至城市废水排水管网，雨水直接与城市雨水排水管网连接。
3.2排水管道材料、设备的选用、敷设方法及排水管排气方式的确定 3.2.1室内外管道材料污水、废水排水管采用塑料排水管，雨水排水管使用塑料排水管。
3.2.2设备的选用及敷设安装方法管道系统中使用截止阀、闸阀、止回阀、大便器、洗涤盆、洗脸盆、地漏、存水湾、排水管道等。
全部立管与横管采用045三通或090弯头连接。
在室内各用水房间设置污水水排水总立管，各层楼用户的生活污废水流入排水总立管后，沿总管流落一楼排水横支管，汇集后经排出管排至市政排水管网. 3.2.3检查口和清扫口的确定排水立管：塑料排水立管宜每三层设置一个检查口，但在建筑物最底层和设有卫生器具的二层以上建筑物的最高层，应设置检查口，当立管水平拐弯或有乙字弯管时，在该层立管拐弯处和乙字弯管是上部应设检查口，检查口离地面1m 设置。
排水横管：当管径为100~150mm 时，生活废水排水管每隔20m 设置一个检查口，生活污水排水管每隔15m 设置一个检查口。
3.2.4检查井的确定排出管与室外排水管连接处应设置检查井，检查井中心到建筑外墙距离不宜小于3m3.2.5排水管排气方式建筑内部排水管内是水气两相流，为防止因气压波动造成的水封破坏，有毒有害气体今日室内，需要设置通气系统。
对于本住宅建筑，为八层建筑，层数不高，卫生器具不多，因此可以将排水立管上端延长并伸出屋顶，进行通气作用。
3.3.1排水定额因建筑室内给水量散失较少，所以生活排水定额和时变化系数与生活给水相同，生活排水平均时排水量和最大时排水量的计算方法与建筑内部的生活给水量计算方法相同。
即：住宅最高日生活用水定额及小时变化系数住宅类别卫生器具设置标准用水定额[ L/(人·d) ]小时变化系数h K 普通住宅 有2个大便器、2个洗脸盆、2个浴盆、洗衣机水嘴、盥洗槽2502.8卫生器具排水的流量、当量和排水管的管径、最小坡度序号 卫生器具 排水流量（L/s ）当量 排水管管径（mm ）1 盥洗槽 0.33 1.00 502 洗脸盆 0.25 0.75 503 淋浴盆 0.15 0.45 504 大便器 1.50 4.50 100 5家用洗衣机0.501.50503.3.2设计秒流量住宅、集体宿舍、旅馆、医院、疗养院、幼儿园、养老院、办公楼、商场、会展中心、中小学教学楼等建筑用水设备使用不集中，用水时间长，同时排水百分数随卫生器具数量增加而减少，其设计秒流量计算公式为：max 12.0q N q p p +=α式中： p q ——计算管段排水设计秒流量，L/s ； p N ——计算管段卫生器具排水当量总数；m a x q ——计算管段上排水量最大的一个卫生器具的排水流量，L/s ； α ——根据建筑物的用途而定的系数，而住宅一般取5.1=α用上式计算排水管网起端的管段时，因连接的卫生器具较少，计算结果有时会大于该管段上所有卫生器具排水流量的总和，这时应该按该管段上所有卫生器具排水流量的累加值作为设计秒流量。
