140系列玻璃幕墙预算(含编制说明)
江苏省2014定额解读(墙柱面工程：编制说明解读下)
木墙裙 施工现场
清单与定额规则的应用与现场签证

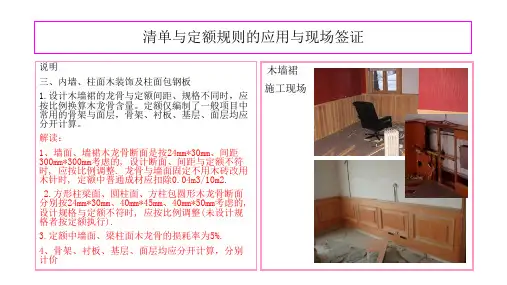

说明 三、内墙、柱面木装饰及柱面包钢板 1.设计木墙裙的龙骨与定额间距、规格不同时，应 按比例换算木龙骨含量。定额仅编制了一般项目中 常用的骨架与面层，骨架、衬板、基层、面层均应 分开计算。 解读：举例如下 5、墙面、墙裙木龙骨断面是按24mm*30mm、间距 300mm*300mm考虑的, 设计断面30mm*30mm、间距 400*400, 应按比例调整为. 第一步是截面换算，0.111/（24*30）*（30*30） =0.111/720*900=0.139 第二步是间距换算，0.139*（300*300/400*400） =0.139*0.5625=0.078
3、石材幕墙
4、金属铝板幕墙
5、幕墙只能换算品种和含量，人工和机械不调整
清单与定额规则的应用与现场签证
说明
三、内墙、柱面木装饰及柱面包钢板
4.幕墙材料品种、含量，设计要求与定额不同时应 调整，但人工、机械不变。所有干挂石材、面砖、 玻璃幕墙、金属板幕墙子目中不含钢骨架、预埋(后 置)铁件的制作安装费，另按相应子目执行。 解读：
7.本定额未包括玻璃、石材的车边、磨边费 用。石材车边、磨边按相应子目执行；玻璃 车边费用按市场加工费另行计算。
解读：
1、车边：就是倒边.车是指使用机器裁边的 意思
2、磨边：对机器裁完的边进行磨光，使其平滑，无毛 刺，毛边。
清单与定额规则的应用与现场签证
说明
三、内墙、柱面木装饰及柱面包钢板 8.成品装饰面板现场安装，需做龙骨、基层板时， 套用墙面相应子目 解读： 1、
清单与定额规则的应用与现场签证墙柱面工程编制说明的解读与应用感谢各位的信任和支持友情建议各位尽量按时听课本培训课件已经实质性进入了算量和计价实战演示将逐步讲解广联达图形算量广联达定额计价的操作方法和实际工作中的具体操作程序常规的成本管控措施等造价人员必须掌握的基本知识
140系列隐形玻璃幕墙制做安装承揽合同
140系列隐形玻璃幕墙制做安装承揽合同出卖人（乙方）：合同编号：买受人（甲方）：合同地点：第一条、承揽项目：69008部队机务食堂玻璃幕墙第二条、承揽数量及金额：第三条、幕墙铝合金型材选用140*60*30系列，玻璃选用外浮特兰镀膜、内白玻、双钢化中空。
第四条、工地条件具备，先下预埋钢板，化学锚栓第五条、技术标准、质量要求：CD/T11944-2002《中空玻璃》GD/T5237-2005《铝合金建筑型材》等国家行业先行相关技术标准。
第六条、出卖人对质量负责期限条件：保修期一年，产品实行终身维护，如在保修期内人为造成的玻璃损坏，承揽人只收取材料费。
第七条、出卖人提供图纸、按甲方要求保质保量、保安全，保工期、按时完成。
第八条、出卖人使用材料必须三证齐全、如有异议，可进行抽检。
第九条、出卖人不允许承揽的项目由第三人来完成。
第十条、工作成果检验标准、方法和期限、产品质量合格、五金位置准确，开启灵活，不应有启闭下垂，中空玻璃必须洁净、不得有气雾、划痕、进水等现象发生。
第十一条、结算方式及期限：合同签订后，甲方付乙方备料款总造价25%，铝合金、型材料到现场，甲方付到乙方合同总造价的60%，玻璃到现场甲方付到乙方合同总造价的80%，五方验收合格后，余款一次性付清（扣除2%质保金）保修期满后退还保质金，合同自行解除。
第十二条、如施工现场不具备安装条件导致工期延误出卖人不承担由此带来的经济责任。
第十三条、合同争议的解决方式：本合同在履行过程中发生争议，由双方当事人协商解决；协商或调解不成的，按下列第（二）种方式解决（一）提交委员会仲裁；（二）依法向人民法院起诉。
第十四条、其它约定事项：1、买受人应做好施工现场的协调工作。
2、货到现场，买受人应提供场地堆放及技术交底。
3、出卖人进入施工现场应服从定做人、现场监理和施工项目部的管理。
做好质量、安全、文明施工各项工作。
4、货到现场后，由出卖人保护成品。
5、本合同未尽事宜，双方共同协商解决，也可另定补充协议作为本合同的附件。
工程实列：幕墙工程编制说明和工程量清单
附件：编制说明和工程量清单三明市地税综合楼及人民饭店外墙装饰工程工程量清单编制说明一、编制依据：1、本工程量清单的编制依据是福州朱薛陈建筑设计事务所和福建建科建筑设计院联合设计的《三明市地方税务局业务综合楼及人民饭店外墙装饰工程》施工图纸编制，图纸工程编号20041004（含修改图），为招标文件组成部份，中标后即成为合同的组成部份。
2、招标内容为该施工图中除主楼一至顶层外墙装饰的面砖项目外所有图示内容，附楼包括两侧幕墙部份。
二、编制说明：1、本工程为设计图纸单价包干合同工程，工程量清单仅做为支付工程进度款和设计变更调整包干价的参考。
2、本工程量清单与合同条件、合同协议条款、技术规范和图纸一起使用。
3、包干单价均应包含人工费、材料费、机械使用费、清单外施工措施费、工地暂设（临设）围墙、竣工验收前投标人产品保护等所需要费用、管理费、利润、风险费、社保和工程险和其它一切费用。
本工程清单的清单项目为合格产品的计价项目，清单项目中的工作细目不作为工作内容的依据。
未列入清单的项目或清单中项目名称工作未包括的，投标人应将费用并入合同清单内其它的项目报价。
4、本项目包干范围为设计图纸范围内所有工程量（不含外墙装饰面砖、台阶和防火门，附楼仅为两侧幕墙部份），除工程量清单编制说明内明确暂不施工和业主同意的设计变更外，施工合同签订后，承包人不得以图纸不详、不清、无大样、不合理及工程量清单漏项，或工程量不足等原因要求改变施工做法或追加费用。
工程项目总价在合同实施期间保持不变，不受市场价格和政策性价格的调整而增减。
合同总价格不因劳务、材料或其它影响合同实施成本事项的发生而进行调整。
5、本工程使用的脚手架的形式由投标人确定，在施工组织设计中明确，但应保证脚手架符合安全施工的有关规定。
包括投标人认为需要的内外脚手架、满堂脚手架、吊篮脚手架、建筑物垂直封闭、道路防护棚等费用由投标企业在措施费工程量清单中单列自行报价计算。
6、本工程需要的检、试验必须满足设计和验收规范的要求，费用在工程量清单措施费中按项目单列，费用包干。
最新140系列全隐框玻璃幕墙设计强度计算书
140系列全隐框玻璃幕墙设计强度计算书140系列全隐框玻璃幕墙设计强度计算书基本参数：仪征地区幕墙总标高＝21.8m校核处设计层高：3.6m分格B×H＝1.25m×1.550m抗震6度设防一、幕墙承受荷载计算：1．风荷载标准值计算：本幕墙设计按50年一遇风压计算Wk：作用在幕墙上的风荷载标准值(KN/m2)Wo：仪征50年一遇十分钟平均最大风压：0.40 KN/m2根据现行《建筑结构荷载规范》附表D.4（全国基本风压和雪压）中数值采用βgz：瞬时风压的阵风系数：取2.0(GB50009-2001表7.5.1)µs：风荷载体型系数：1.5µz：21.8m高处风压高度变化系数：0.86Wk＝βgz×µs×µz×wo=2.0×1.5×0.86×0.40=1.032 KN/m22．风荷载设计值：W：风荷载设计值：KN/m2rw ：风荷载作用效应的分项系数：1.4按《玻璃幕墙工程技术规范》JGJ102-2003(5.4.2)条规定采用W=rw×WK=1.4×1.032=1.45KN/m23．玻璃幕墙构件重量荷载：GAK：玻璃幕墙构件（包括玻璃和铝框）的平均自重：400N/m2 GK：玻璃幕墙构件（包括玻璃和铝框）的重量：H：玻璃幕墙分格高：1.550mB：玻璃幕墙分格宽：1.225mGK=400×B×H/1000=400×1.225×1.550/1000=0.76KN4．地震作用：（1）垂直于玻璃幕墙平面的分布地震作用：qEAK：垂直于玻璃幕墙平面的分布水平地震作用KN/m2βE：动力放大系数：可取5.0按5．2．4条规定采用αmax：水平地震影响系数最大值：0.04 (6度设防)按5．2．4条规定采用Gk：玻璃幕墙构件的重量：0.76KNB：玻璃幕墙分格宽：1.225mH：玻璃幕墙分格高：1.550mqEAk=βE×αmax×GK/B/H=5×0.04×0.76/1.225/1.550=0.080KN/m2（2）平行于玻璃幕墙平面的集中水平地震作用：PEAK：平行于玻璃幕墙平面的集中水平地震作用 (kN) βE：动力放大系数：可取5.0按5．2．4条规定采用GK：玻璃幕墙构件的重量：0.76kNPEAK=βE×αmax×GK=5×0.04×0.76=0.152KN二、玻璃的选用与校核：本工程选用玻璃种类为：镀膜钢化玻璃1．玻璃面积：B：玻璃幕墙分格宽：1.225mH：玻璃幕墙分格高：1.550mA：玻璃板块面积：A＝B×H＝1.225×1.550＝1.90m22．玻璃厚度选取：W：风荷载设计值：1.45kN/ m2A ：玻璃板块面积：1.90m2K3 ：玻璃种类调整系数：3.00试算：C＝W×A×10/3/K3＝1.45×1.90×10/3/3.00＝3.06T＝2×SQRT(1+C)-2＝2×SQRT(1+3.06)-2＝2.03mm玻璃选取厚度为：6mm3．玻璃板块自重：GAk：玻璃板块平均自重（不包括铝框）： t：玻璃板块厚度：6mm25.6 玻璃的体积密度，单位是kN/ m3 5.2.1采用GAk＝25.6×t/1000＝25.6×6/1000＝0.154 kN/ m24．垂直于玻璃平面的分布地震作用：αmax：水平地震影响系数最大值：0.04qEAk：垂直于玻璃平面的分布地震作用(kN/ m2)qEAk＝5×αmax×GAk＝5×0.04×0.154＝0.031 kN/ m2rE：地震作用分项系数：1.3qEA ：垂直于玻璃平面的分布地震作用设计值kN/ m2 qEA＝rE×qEAk＝1.3×0.031＝0.0403 kN/ m25．玻璃的强度计算：校核依据：σ≤fg＝84.00q：玻璃所受组合荷载：a：玻璃短边边长：1.225mb：玻璃长边边长：1.550mt：玻璃厚度：6.0mmφ1：玻璃板面跨中弯曲系数，按边长比a/b查出（b为长边边长）表5．4．1得：0.074σw玻璃所受应力：采用Sw+0.6SE组合：q＝W+0.6×qEA＝1.45+0.6×0.0403＝1.474kN/ m2σw＝6×φ1×q×a2×1000/t2＝6×0.074×1.474×1.2252×1000/62＝27.28N/mm227.28N/mm2≤fg＝84.00 N/mm2玻璃的强度满足！6．玻璃最大面积校核：Azd：玻璃的允许最大面积(m2)Wk：风荷载标准值：1.03kN/ m2t：玻璃厚度：6.0mmα1：玻璃种类调整系数：3.00A：计算校核处玻璃板块面积：1.90m2Azd＝0.3×α1×(t+t2/4)/Wk (6.2.7-1)＝0.3×3×(6+62/4)/1.03＝13.50 m2A＝1.90m2≤Azd＝13.50 m2可以满足使用要求！三、幕墙杆件计算：幕墙立柱按简支梁力学模型进行设计计算： 1．选料：（1）风荷载设计值的线密度：qw：风荷载设计值的线密度rw：风荷载作用效应的分项数：1.4Wk：风荷载标准值：1.03KN/ m2B：幕墙分格宽：1.225mqw=1.4×Wk×B=1.4×1.03×1.225=1.77KN/m（2）立柱弯矩：Mw：风荷载作用下立柱弯矩：(kN.m)qw：风荷载设计值的线密度：1.77KN/m Hsjcg：立柱计算跨度：3.60mMw=qw×Hsjcg2/8=1.77×3.602/8=2.86KN.mqEA：地震作用设计值：qEAK：地震作用：0.08KN/ m2γE：幕墙地震作用分项系数：1.3qEA =1.3×qEAK=1.3×0.08=0.104kN/ m2qE：地震作用设计值的线密度：qE= qEA×B=0.104×1.225=0.127KN.mME：地震作用下立柱弯矩(KN.m)：ME=qE×Hsjcg2/8=0.127×3.62/8=0.21KN.mM：幕墙立柱在风荷载和地震作用下产生弯矩(KN.m) 采用Sw+0.6SE组合M=Mw+0.6×ME=2.86+0.6×0.21=2.98KN.mW：立柱抗弯矩预选值W=M×103/1.05/84.2=2.98×103/1.05/84.2=33.75cm3qwk：风荷载标准值线密度qwk=Wk×B=1.03×1.225=1.26KN/mqEK：地震作用标准值线密度qEk =qEAK×B=0.08×1.225=0.098kN/m（4）I1，I2：立柱惯性矩预选值(cm4)I1=900×(qwk+0.6×qEk) ×Hsjcg3/384/0.7=900×(1.26+0.6×0.098) ×3.63/384/0.7=206.02cm4I2=5000×(qwk+0.6×qEk) ×Hsjcg4/384/0.7/20=5000×(1.26+0.6×0.098) ×3.64/384/0.7/20=206.02 cm42．选用立柱型材的截面特性：选用系列：140选用型材号：1401铝型材强度设计值：84.200N/mm2铝型材弹性模量：E=7×106N/cm2X轴惯性矩：Ix=341.63cm4Y轴惯性矩：Iy=91.53cm4X轴抵抗矩：Wx1=52.46cm3X轴抵抗矩：Wx2=45.63cm3型材截面积：A=12.97cm2型材计算校核处壁厚：t=3.00mm型材截面面积矩：Ss=30.52 cm3塑性发展系数：γ=1.053．幕墙立柱的强度计算：校核依据：N/A+m/γw≤fa=84.200N/m m2（拉弯构件）（5．5．3）B：幕墙分格宽：1.225mGAK：幕墙自重：400N／m2幕墙自重线荷载：GK=400×B/1000=400×1.225/1000=0.49kN/mNk：立柱受力：NK=GK×Hsjcg=0.49×3.6=1.76kNN：立柱受力设计值：rG：结构自重分项系数：1.2N=1.2×Nk=1.2×1.76=2.12kNα：立柱计算强度（N／mm2）（立柱为接弯构件） N：立柱受力设计值：2.12KNA：立柱型材截面积：12.97cm2M：立柱弯矩：3.58KN.mWx2：立柱截面抗弯矩：45.63cm3γ：塑性发展系数：1.05α=N×10/A+M×103/1.05/ Wx2=2.12×10/12.97+2.98×103/1.05/45.63=63.83N/mm263.83N/mm2≤fa=84.200 N/mm2立柱强度可以满足！4. 幕墙立柱的刚度计算：校核依据：Umax≤[U]=20mm且Umax≤L/180 (5.5.5) u：立柱挠度u=5×(qwk+0.6qEk) ×Hsjcg4×1000/384/0.7/Ix=5×(1.26+0.6×0.098) ×3.64×1000/384/0.7/341.63=12.06mm≤20mmDu：立柱挠度与立柱计算跨度比值：Hsjcg：立柱计算跨度：3.6mDu=U/Hsjcg/1000=12.06/3.6/1000=0.00335<1/180挠度可以满足要求！5．立柱抗剪计算：校核依据：γmax≤[γ]=48.900N/mm2（1）Qwk：风荷载作用下剪力标准值(kn) Qwk=Wk×Hsjcg×B/2= 1.03×3.6×1.225/2=2.27KN（2）Qw：风荷载作用下剪力设计值(KN) Qw=1.4×Qwk=1.4×2.27=3.18kN（3）QEK:地震作用下剪力标准值(KN) QEK=qEAK×Hsjcg×B/2= 0.08×3.6×1.225/2=0.18KN（4）QE:地震作用下剪力设计值(KN)QE=1.3×QEK=1.3×0.18=0.23KN（5）Q:立柱所受剪力：采用Qw+0.6QE组合Q=Qw+0.6×QE=3.18+0.6×0.23=3.32KN（6）立柱剪应力：τ：立柱剪应力：Ss：立柱型材截面面积矩：30.52cm3Ix：立柱型材截面惯性矩：341.63cm4t：立柱壁厚：3.000mmτ=Q×Ss×100/Ix/t=3.32×30.52×100/341.63/3.000=9.88N/mm29.88N/mm2≤48.900 N/mm2立柱抗剪强度可以满足！6．选用横梁型材的截面特性：选用系列：140选用型材号：1101铝型材强度设计值：84.200N/mm2铝型材弹性模量：E=7×106N/cm2X轴惯性矩：Ix=46.8cm4Y轴惯性矩：Iy=27.49cm4X轴抵抗矩：Wx1=13.37cm3X轴抵抗矩：Wx2=13.37cm3Y轴抵抗矩：Wy1=11.0cm3Y轴抵抗矩：Wy2=11.0cm3型材截面积：A=6.84cm2型材计算校核处壁厚：t=3.000mm型材截面面积矩：Ss=8.85m3塑性发展系数：γ=1.057．幕墙横梁的强度计算：校核依据：mx/γWx+my/γWy≤fa=84.200N/m m2（5．5．2）（1）横梁在自重作用下的弯矩(KN.m)H：幕墙分格高：1.550mGAK：横梁自重：300N/ m2GK：横梁自重荷载线密度：GK=300×H/1000=300×1.550/1000=0.465KN/mG：横梁自重荷载设计值线密度(kN/m)G=1.2×GK=1.2×0.465=0.558KN/mMx：横梁在自重荷载作用下的弯矩(kN.m) Mx=G×B2/8= 0.558×1.2252/8=0.105KN.m（2）横梁在风荷载作用下的弯矩(KN.m) 风荷载线密度：qwk=B×Wk=1.225×1.03=1.26kN/m风荷载设计值的线密度：qw=1.4×qwk=1.4×1.26=1.77kN/mMyw：横梁在风荷载作用下的弯矩(kN.m) Myw=qw×B2/12= 1.77×1.2252/12=0.22KN.m（3）地震作用下横梁弯矩qEAK：横梁平面外地震荷载：βE：动力放大系数：5αmax：地震影响系数最大值：0.040 GK：幕墙构件自重：300N/m2qEAk=5×αmax×300/1000=0.06Kn/ m2qEx：横梁地震荷载线密度：B：幕墙分格宽：1.225mqEx=qEAk×B=0.06×1.225=0.074KN/mqE：横梁地震荷载设计值线密度：γE：地震作用分项系数：1.3qE=1.3×qEx=1.3×0.074=0.096KN/mMyE：地震作用下横梁弯矩：MyE=qE×B2/12=0.096×1.2252/12=0.012 KN.m（4）横梁强度：σ：横梁计算强度(N/mm2)采用SG+SW+0.6SE组合WX1：X轴抵抗矩：13.37cm3WY2：Y轴抵抗矩：11.0 cm3Υ:塑性发展系数：1.05σ=(MX/WX1+MYW/WY2+0.6×MyE/Wy2)×102/1.05 =2.72N/mm22.72N/mm2≤fa=84.200N/m m2横梁正应力强度可以满足！8．幕墙横梁的抗剪强度计算：校核依据：γmax≤[γ] =48.900N/m m2（1）Qwk：风荷载作用下横梁剪力标准值(Kn)Wk：风荷载标准值：1.03KN/m2B：幕墙分格宽：1.225mQwk=Wk×B2/4=1.03×1.2252/4=0.39KN（2）QW：风荷载作用下横梁剪力设计值(KN)QW=1.4×QWK=1.4×0.39=0.54KN（3）qEK：地震作用下横梁剪力标准值(KN)qEAK：幕墙平面外地震作用：0.06KN/m2qEK= qEAK×B2/4=0.06×1.2252/4=0.023KN（4）qE：地震作用下横梁剪力设计值(kn)γE：地震作用分项系数：1.3qE=1.3×qEK=1.3×0.023=0.029kN（5）Q：横梁所受剪力：采用Qw+0.6QE组合Q=Qw+0.6×QE=0.54+0.6×0.029=0.56KN（6）γ：横梁剪应力Ss：横梁型材截面面积矩：8.85cm3Iy：横梁型材截面惯性矩：27.49cm4t：横梁壁厚：3.0mmγ=Q×Ss×100/Iy/t=0.56×8.85×100/27.49/3.00=5.98N/mm25.98 N/mm2≤48.900N/m m2横梁抗剪强度可以满足！四、连接件计算：1．横梁与立柱间连结（1）横向节点（横梁与角码）N1：连接部位受总剪力：采用Sw+0.6SE组合N1=(Qw+0.6×QE) ×1000=(0.54+0.6×0.029) ×1000=557.4N普通螺栓连接的抗剪强度计算值：130N/mm2 Nv：剪切面数：1D1：螺栓公称直径：5.000mmD0：螺栓有效直径：4.250mmNvbh：螺栓受剪承载能力计算：Nvbh=1×3.14×D02×130/4=1×3.14×4.2502×130/4=1843.278NNum1：螺栓个数：Num1=N1/ Nvbh=557.4/1843.278=0.3个取1个实际采用2个Ncb：连接部位幕墙横梁铝型材壁抗承压能力计算： t ：幕墙横梁壁厚3.0mmNcb=D1×t×120=5.000×3.0×120=1800.000N1800.000N ≥557.4N强度可以满足！（2）竖向节点（角码与立柱）横梁自重：300N/mGK：横梁自重线荷载：(N/m)GK=300×H=300×1.550=465.00N/m横梁自重线荷载设计值：(N/m)G=1.2×465.00=558.00N/mN2：自重荷载：(N)N2=G×B/2=558.00×1.225/2=341.78NN：连接处组合荷载：采用SG+SW+0.6SE组合N=sqrt(N12+N22)=sqrt(557.42+341.782)=653.84NNum2:螺栓个数：Num2=N/Nvbh=0.36 个取1个实际采用2个Ncbj:连接部位铝角码壁抗承压能力计算： Lct1：铝角码壁厚：4.00mmNcbj=D1×Lct1×120×Num2=5.00×4.00×120×2=4800N4800N≥653.84N强度可以满足！2．立梃与主结构连接Lct2：连接处钢角码壁厚：8.00mmD2：连接螺栓直径：12.00mmD0：连接螺栓直径：10.36mm采用SG+SW+0.6SE组合N1WK：连接处风荷载总值：(N)N1WK=WK×B×Hsjcg×1000=1.03×1.225×3.6×1000=4542.3N连接处风荷载设计值：(N)N1W=1.4×N1WK=1.4×4542.3=6359.22NN1EK：连接处地震作用：N1EK=qEAK×B×Hsjcg×1000=0.06×1.225×3.6×1000 =264.6NN1E：连接处地震作用设计值：(N) N1E=1.3×N1EK=1.3×264.6=343.98NN1：连接处水平总力：(N)N1=N1W+0.6N1E=6359.22+0.6×343.98=6565.61NN2：连接处自重总值设计值：N2K=400×B×Hsjcg=400×1.225×3.6=1764.0 NN2：连接处自重总值设计值：(N)N2=1.2×N2K=1.2×1764.0=2116.8NN：连接处总合力：(N)N=sqrt(N12+N22)=sqrt(6565.612+2116.82)=6898.41NNvb：螺栓的承载能力：Nv：连接处剪切面数：2Nvb=2×3.14×D02×130/4=2×3.14×10.362×130/4=21905.97NNuml：立梃与建筑物主结构连接的螺栓个数： Numl=N/Nvb=6898.41/21905.97=0.31个取1个实际采用2个Ncb1：立梃型材壁抗承压能力：D2：连接螺栓直径：12.00mmNv：连接处剪切面数：4t：立梃壁厚：3.00mmNcb1=D2×4×120×t=12.00×4×120×3.00=17280.00N17280.00N≥6898.41N强度可以满足！Ncbg钢角码型材壁抗承压能力：(N)Ncbg=D2×2×267×Lct2=12.00×2×267×8×2=102528.00N102528.00N≥6898.41N强度可以满足！五、幕墙玻璃板块结构胶计算：本工程选用结构胶类型为：DGM-60181．按风荷载和自重效应，计算结构硅酮密封胶的宽度：（1）风载荷作用下结构胶粘结宽度的计算：Csl: 风载荷作用下结构胶粘结宽度（mm）WK：风载荷标准值：1.03KN/m2B：矩形分格短边长度：1.550mfl：结构胶的短期强度允许值：0.20N/mm2按5．6．3条规定采用Csl=WK×a/2/0.20 (5.6.3-1)=1.03×1.550/2/0.2=3.99mm取6mm（2）自重效应胶缝宽度的计算：Cs2：自重效应胶缝宽度(mm)B：幕墙分格宽1.225mm：H：幕墙分格高：1.550mmt：玻璃厚度：6.00mmf2：结构胶的长期强度允许值：0.01 N/mm2按5．6．3条规定采用Cs2=H×B×t×25.6/(H+B)/2/10=5.26mm 取12mm结构硅酮密胶的最大计算宽度：12.0mm2. 结构硅酮密胶粘结厚度的计算:ts：结构胶的粘结厚度：mmδ：结构胶酮密封胶的变位承受能力：12.5%Δt：年温差：80.0℃Us：玻璃板块在年温差作用玻璃与铝型材相对位移量：mm 铝型材线膨胀系数：a1=2.35×105玻璃线膨胀系数：a2=1×105Us=b×Δt×(2.35-1)/100=1.225×80.0×(2.35-1)/100=1.323mmTs=Us/sqrt(δ×(2+δ)) (5.6.5)=1.323/sqrt(0.125×(2+0.125))=2.57mm3．胶缝选定宽度为：12mm4．胶缝选定厚度为：6mm5．胶缝强度验算（1）短期荷载和作用在结构胶中产生的拉应力：WK：风荷载标准值：1.03kN/m2B：幕墙分格宽：1.225mCs：结构胶粘结宽度：12mmδ1=WK×B×0.5/Cs=1.03×1.225×0.5/12=0.053kN/mm2（2）短期荷载和作用在结构胶中产生的剪应力：H：幕墙分格高：1.550mt：玻璃厚度：6.0mmδ2=12.8×H×B×t/CS/(B+H)/1000=0.00438 N/mm2（3）短期荷载和作用在结构胶中产生的总应力：δ=sqrt(δ12+δ22)=sqrt(0.0532+0.004382)=0.0532 N/mm2≤0.2N/mm2结构胶强度可以满足要求！计算：朱西亭审核：孙海涛二OO六年五月十日。
玻璃幕墙报价(14万)
单价
60 25
360 280 248 125 10
8 32 35 75 65
280 30 4200 22 12 1000
总价
8880 3700 12580
21240 1680 744 17650 1800 400 4160 700 750 1170 50294
41440 4440 4200 3256 1776 1000 56112
07
材料运费
04
主材二次转运费
06
材料检测费
08
清场费
小计
玻璃幕报价单
单位 数量
㎡
148.00
㎡
148.00
根
59.00
根
6.00
套
3.00
㎡
141.20
套
180.00
套
50.00
瓶
130.00
瓶
20.00
盒
10.00
盒
18.00
㎡
148.00
㎡
148.00
项
1.00
㎡
148.00
㎡148.00来自项1.00工程名称： 工程地点：
项次
品名规格
一
拆除及运输
01
玻璃幕墙拆除
02
拆除玻璃及材料运走
小计
二
主体幕墙部份
1
铝合金扁管（44×100×2）
2
铝合金窗户
3
窗扇配件
12
镀膜钢化玻璃
6
内膨胀螺丝
7
10*120钢膨胀螺丝
8
结构胶
9
泡沫胶
10
20钻尾钉
11
20自攻钉
玻璃幕墙预算表
备注
2011.11.6
玻璃幕墙预算报价
工程名称：玻璃幕墙工程
项目： 玻璃幕墙(以每平方米计)
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14
一 二 三 四 五 六 七 八 九 十 十一 十二
名称 镀膜玻璃 铝型材 热镀锌钢件 不锈钢螺栓，化学锚栓 泡沫条、美纹纸 玻璃硅酮耐候胶 玻璃硅酮结构胶 防火防雷 悬窗配件 电焊条 防锈漆、稀释剂 密封胶条、胶垫 人工费 机械费 费率(以每㎡计) 直接费 其他直接费 现场经费 管理费
利润 措施费
规费 工伤保险费
税前造价 税金 总价
总造价
单价(元) 工程量 单位
135
1
㎡
19.5 9.86
kg
5.89 4.35
kg
15.2
1
㎡
1.57
1
㎡
18.5 1.67
㎡
35
1.5
㎡
28
1
㎡
8.5
1
㎡
2.52
1
㎡
1.21
1
㎡
2.53
1
㎡
84
1
㎡
5
1
㎡Leabharlann (14)×16% (14)×32.64% (14)×32.2%
(14)×29% (14)×13.6% (14)×3.14% (14)×0.9% 一+二+三+四+五+六+七+八 (六)×3.413%
九+十
玻璃幕墙预算
装饰工程（预）算清单工程名称：120系列隐框玻璃幕墙（以MQ2、3为例）共3 页第1 页序号材料及费用名称规格型号计算公式单位数量单价金额备注一主材1 立柱120×65×3 kg 240.35 24.50 5888.582 横梁65×65×3 kg 77.84 24.50 1907.083 内套管113.5×58.5×3 kg 15.88 24.50 389.064 玻璃托25×38×3 M 4 15.50 62.005 玻璃副框27×21×3 kg 79.4 24.50 1945.306 玻璃610W-E+12A+6 M237.76 175.00 6608.00小计16800.02二辅材1 硅酮结构胶支55 36.00 1980.002 硅酮耐候胶支65 24.00 1560.003 双面胶条10×6 M 152 0.25 38.004 发泡剂桶8 17.50 140.005 结构件件72 1.50 108.006 胶垫片72 0.50 36.007 银灰玻璃胶支10 115.0 110.008 美纹纸M 160 0.30 48.00装饰工程（预）算清单工程名称：120系列隐框玻璃幕墙（以MQ2、3为例）共3 页第2 页序号材料及费用名称规格型号计算公式单位数量单价金额备注9 镀锌钢板1000×2000×1.5 M2 4.2 60.00 252.0010 防火卷棉500×1000×6 张8 6.50 52.00小计4324.00三五金配件1 镀锌预埋钢板200×250×8 块20 19.00 380.002 镀锌连接件120×75×8 件32 8.00 256.003 不锈钢螺丝Φ12×110 颗100 4.50 450.004 不锈钢螺钉Φ5×25 颗300 0.80 240.005 化学螺栓Φ12×160 套80 2.50 200.006 避雷导电带M 2 30.00 60.007 防锈漆kg 2 10.00 20.008 电焊条Φ3.2 kg 2 6.00 12.009 泡沫条Φ15 M 80 1.50 120.00小计1738.00四人工费M237.76 120.00 4531.20五运费500.00 500.00六计划利润（一）+（二）+（三）+（四）+（五）×8% 2231.46装饰工程（预）算清单工程名称：120系列隐框玻璃幕墙（以MQ2、3为例）共3 页第3 页序号材料及费用名称计算公式单价金额备注七工程造价（一）+（二）+（三）+（四）+（五）+（六）30124.68八单位工程造价（一）+（二）+（三）+（四）+（五）+（六）+（七）÷37.76 797.79。
