单片机AD模数转换实验报告
单片机ad实验报告
单片机ad实验报告

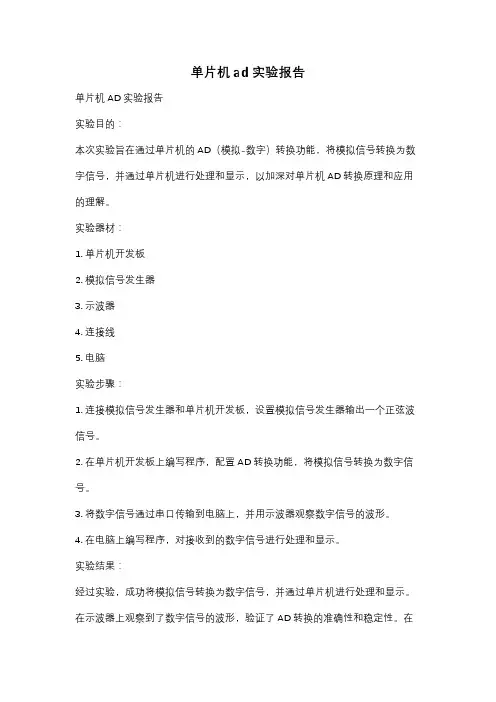

单片机AD实验报告
实验目的：
本次实验旨在通过单片机的AD（模拟-数字）转换功能，将模拟信号转换为数字信号，并通过单片机进行处理和显示，以加深对单片机AD转换原理和应用的理解。
实验器材：
1. 单片机开发板
2. 模拟信号发生器
3. 示波器
4. 连接线
5. 电脑
实验步骤：
1. 连接模拟信号发生器和单片机开发板，设置模拟信号发生器输出一个正弦波信号。
2. 在单片机开发板上编写程序，配置AD转换功能，将模拟信号转换为数字信号。
3. 将数字信号通过串口传输到电脑上，并用示波器观察数字信号的波形。
4. 在电脑上编写程序，对接收到的数字信号进行处理和显示。
实验结果：
经过实验，成功将模拟信号转换为数字信号，并通过单片机进行处理和显示。
在示波器上观察到了数字信号的波形，验证了AD转换的准确性和稳定性。
在
电脑上也成功对接收到的数字信号进行了处理和显示，进一步验证了单片机AD 转换功能的有效性。
实验总结：
通过本次实验，深入了解了单片机AD转换的原理和应用。
AD转换是单片机重要的功能之一，对于模拟信号的采集和处理具有重要意义。
在实际应用中，可以通过单片机AD转换功能，实现各种类型的模拟信号的数字化处理，为各种电子设备的控制和监测提供了技术支持。
通过本次实验，对单片机AD转换功能有了更深入的理解和掌握，为今后的电子技术应用奠定了坚实的基础。
单片机AD转换实验报告
单片机实验报告(五)实验名称：A/D转换姓名：张昊学号：110404247班级：通信2班时间：2013.12南京理工大学紫金学院电光系一、实验目的1、理解A/D转换的工作原理；2、理解掌握ADC0809的A/D转换原理和并行A/D转换器接口的编程方法；3、学习使用并行模/数转换芯片ADC0809进行电压信号的采集和数据处理。
二、 实验原理在设计A/D 转换器与单片机接口之前，往往要根据A/D 转换器的技术指标选择A/D 转换器。
A/D 转换器的主要技术指标-----量化间隔和量化误差是A/D 转换器的主要技术指标之一。
量化间隔可用下式表示，其中n 为A/D 转换器的位数：A/D 转换器芯片种类很多，按其转换原理可分为逐次比较式、双重积分式、量化反馈式和并行式A/D 转换器；按其分辨率可分为8~16位的A/D 转换器芯片。
目前最常用的是逐次逼近式和双重积分式。
A/D 转换器与单片机接口具有硬、软件相依性。
一般来说，A/D 转换器与单片机的接口主要考虑的是数字量输出线的连接、ADC 启动方式、转换结束信号处理方法以及时钟的连接等。
一个ADC 开始转换时，必须加一个启动转换信号，这一启动信号要由单片机提供。
不同型号的ADC ，对于启动转换信号的要求也不同，一般分为脉冲启动和电平启动两种：对于脉冲启动型ADC ，只要给其启动控制端上加一个符合要求的脉冲信号即可，如ADC0809、ADC574等。
通常用WR 和地址译码器的输出经一定的逻辑电路进行控制；对于电平启动型ADC ，当把符合要求的电平加到启动控制端上时，立即开始转换。
在转换过程中，必须保持这一电平，否则会终止转换的进行。
因此，在这种启动方式下，单片机的控制信号必须经过锁存器保持一段时间，一般采用D 触发器、锁存器或并行I/O 接口等来实现。
AD570、AD571等都属于电平启动型ADC 。
当ADC 转换结束时，ADC 输出一个转换结束标志信号，通知单片机读取转换结果。
模 数(A D)转换器(微机实验报告)
模/数（A/D）转换器一、实验目的1、掌握ADC0809模数转换芯片与计算机的连接方法；2、了解ADC0809芯片的功能及编程方法；3、了解计算机如何进行数据采集。
二、实验设备1、PC机一台2、TPC-H微机接口实验系统实验箱一台3、连接导线若干三、实验内容1、实验电路原理图如图1。
ADC0809是8位A/ D转换器，每采集一次一般需100 s。
由于ADC0809 A/ D转换器转换结束后会自动产生EOC信号(高电平有效)。
通过实验台左下角电位器RW1输出0～5Ｖ直流电压送入ADC0809通道0(IN0),利用debug的输出命令启动Ａ/Ｄ转换器，输入命令读取转换结果，验证输入电压与转换后数字的关系。
启动IN0开始转换: O 298， 0读取转换结果: I 298图1 模数转换电路2、编程采集IN0输入的电压,在屏幕上显示出转换后的数据（用16进制数）。
3、将JP3的1、2短接，使IN1处于双极性工作方式，并给IN1输入一个低频交流信号（幅度为±5Ｖ），编程采集这个信号数据并在屏幕上显示波形。
四、编程提示1、ADC0809的IN0口地址为298H，IN1口地址为299H。
2、IN0单极性输入电压与转换后数字的关系为：其中Ui为输入电压，UREF为参考电压，这里的参考电压为ＰＣ机的＋５Ｖ电源。
3、一次A/D转换的程序可以为MOV DX,口地址OUT DX,AL ；启动转换；延时IN AL,DX ；读取转换结果放在AL五、参考流程图图2 流程图1图3 流程图2六、实验源程序code segmentassume cs:codestart:mov dx,298h ;启动A/D转换器out dx,almov cx,0ffh ;延迟delay:loop delayin al,dx ;从A/D转换器输入数据mov bl,al ;将Al保存到BLmov cl,4shr al,cl ;将AL右移四位call disp ;将显示子程序显示其高四位 mov al,bland al,0fhcall disp ;调显示子程序显示其低四位mov ah,02mov dl,20h ;加回车符int 21hpush dxmov ah,06h ;判断是否有键按下mov dl,0ffhint 21hpop dxje start ;若没有转startmov ah,4ch ;退出int 21hdisp proc near ;显示子程序mov dl,alcmp dl,9 ;比较DL是否大于9jle ddd ;若不大于则为“0”-“9”，加30h为其ASCⅡ码 add al,7 ;否则为“A”-“F”，再加7ddd:add dl,30h ;显示mov ah,0hint 21hretdisp endpcode endsend七、实验总结通过实验，掌握ADC0809模数转换芯片与计算机的连接方法；了解ADC0809芯片的功能及编程方法；了解计算机如何进行数据采集。
单片机AD模数转换实验报告
单片机AD模数转换实验报告一、实验目的和要求1、掌握单片机与ADC0809的接口设计方法。
2、掌握Proteus软件与Keil软件的使用方法。
二、设计要求。
1、用Proteus软件画出电路原理图，在单片机的外部扩展片外三总线，并通过片外三总线与0809接口。
2、在0809的某一模拟量输入通道上接外部模拟量。
3、在单片机的外部扩展数码管显示器。
4、分别采用延时和查询的方法编写A/D 转换程序。
5、启动A/D转换，将输入模拟量的转换结果在显示器上显示。
三、电路原理图。
图1、电路仿真图四、实验程序流程框图和程序清单。
1、查询法：ORG 0000HSTART: LJMP MAINORG 0100HMAIN: MOV SP, #2FH NT: MOV DPTR, #0FF78H MOVX @DPTR, A LOOP: JB P3.3, LOOP MOVX A, @DPTR MOV B, #51 DIV AB MOV R0, A MOV A, B MOV B, #5 DIV AB MOV R1, A MOV R2, B LCALL DIR SJMP NT DIR: MOV R7, #0 SJMP LOOP1 BH: MOV A, R1 MOV R2, A LOOP1: MOV DPTR, #WK MOV A, R7 MOVC A, @A+DPTR MOV P2, A MOV DPTR, #DK MOV A, R2 MOVC A, @A+DPTR MOV P1, A LCALL DELAY INC R7 CJNE R7, #2, BH MOV DPTR, #WK MOV A, R7 MOVC A, @A+DPTR MOV P2, A MOV DPTR, #DK MOV A, R0 MOVC A, @A+DPTR ANL A, #7FH MOV P1, A LCALL DELAY RET DELAY: M OV R5, #01H DL1: MOV R4, #8EH DL0: MOV R3, #02H DJNZ R3, $ DJNZ R4, DL0 DJNZ R5, DL1 RET WK: DB 10H DB 20H DB 40H DK: DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H ENDdisplay 送百分位字符代码送位选信号延时1ms 送十分位字符代码送位选信号延时1ms 送个位及小数点字符代码送位选信号延时1ms 熄灭第四位数码管延时1ms 返回display 送百分位字符代码送位选信号延时1ms 送十分位字符代码送位选信号延时1ms 送个位及小数点字符代码送位选信号延时1ms 熄灭第四位数码管延时1ms 返回2、延时法：ORG 0000H START: LJMP MAIN ORG 0100H MAIN: MOV SP, #2FH LOOP: MOV DPTR, #0FF78H MOVX @DPTR, A LCALL DELAY MOVX A, @DPTR MOV B, #51 DIV AB MOV R0, A MOV A, B MOV B, #5 DIV AB MOV R1, A MOV R2, B LCALL DIR SJMP LOOP DIR: MOV R7, #0 SJMP LOOP1 BH: MOV A, R1 MOV R2, A LOOP1: MOV DPTR, #WK MOV A, R7 MOVC A, @A+DPTR MOV P2, A MOV DPTR, #DK MOV A, R2 MOVC A, @A+DPTR MOV P1, A LCALL DELAY INC R7 CJNE R7, #2, BH MOV DPTR, #WK MOV A, R7 MOVC A, @A+DPTR MOV P2, A MOV DPTR, #DK MOV A, R0 MOVC A, @A+DPTR ANL A, #7FH MOV P1, A LCALL DELAY RET DELAY: M OV R5, #01H DL1: MOV R4, #8EH DL0: MOV R3, #02H DJNZ R3, $ DJNZ R4, DL0 DJNZ R5, DL1 RET WK: DB 10H DB 20H DB 40H DK: DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H开始启动AD 延时从AD中取数据数据处理结束调显示子函数END五、实验结果。

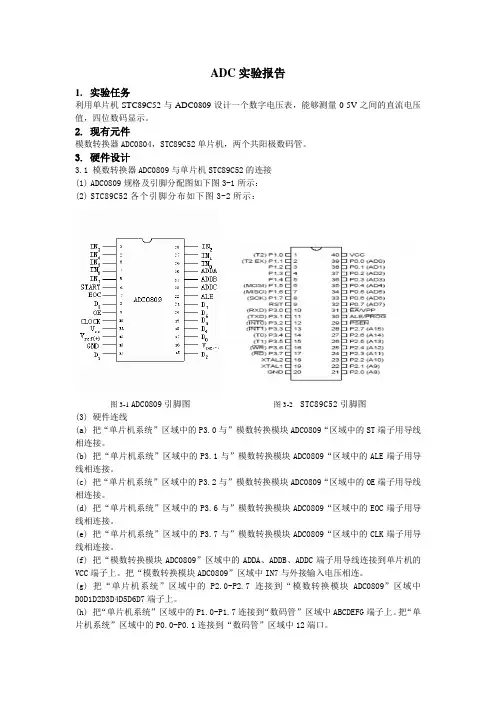

单片机ADC实验报告
ADC实验报告1.实验任务利用单片机STC89C52与ADC0809设计一个数字电压表，能够测量0-5V之间的直流电压值，四位数码显示。
2.现有元件模数转换器ADC0804，STC89C52单片机，两个共阳极数码管。
3.硬件设计3.1模数转换器ADC0809与单片机STC89C52的连接(1)ADC0809规格及引脚分配图如下图3-1所示：(2)STC89C52各个引脚分布如下图3-2所示：图3-1 ADC0809引脚图图3-2 STC89C52引脚图(3) 硬件连线(a) 把“单片机系统”区域中的P3.0与”模数转换模块ADC0809“区域中的ST端子用导线相连接。
(b) 把“单片机系统”区域中的P3.1与”模数转换模块ADC0809“区域中的ALE端子用导线相连接。
(c) 把“单片机系统”区域中的P3.2与”模数转换模块ADC0809“区域中的OE端子用导线相连接。
(d) 把“单片机系统”区域中的P3.6与”模数转换模块ADC0809“区域中的EOC端子用导线相连接。
(e) 把“单片机系统”区域中的P3.7与”模数转换模块ADC0809“区域中的CLK端子用导线相连接。
(f) 把“模数转换模块ADC0809”区域中的ADDA、ADDB、ADDC端子用导线连接到单片机的VCC端子上。
把“模数转换模块ADC0809”区域中IN7与外接输入电压相连。
(g) 把“单片机系统”区域中的P2.0-P2.7连接到“模数转换模块ADC0809”区域中D0D1D2D3D4D5D6D7端子上。
(h) 把“单片机系统”区域中的P1.0-P1.7连接到“数码管”区域中ABCDEFG端子上。
把“单片机系统”区域中的P0.0-P0.1连接到“数码管”区域中12端口。
4. 电路原理图图4 电路原理图 5、程序设计流程图Y N开始 启动前准备初始化INTO=1?开始转换 延时 取转换后的数值 将数值送显示结束6. C语言源程序#include<reg52.h>sbit ALE = P3^1;sbit ST = P3^0;sbit EOC = P3^2;sbit OE = P3^6;sbit CLK = P3^7;sbit wexuan1=P0^0;sbit wexuan2=P0^1;//sbit IN1 = P0^5;//sbit IN2 = P0^6;//sbit IN3 = P0^7;unsigned int code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; //段码表unsigned int n=0,flag1=1;flag=1,ad_data,num1=0,num2=0;void delay(xms){unsigned int x,y;for(x=xms;x>0;x--)for(y=110;y>0;y--);}void display()//2位数码管显示{float a;a=(float)ad_data/256*5*1000;num1=(int)a/1000;num2=(int)a/100-num1*10;P1=table[num1];wexuan1=0;delay(1);wexuan1=1;P1=0x00;P1=0x80; //小数点wexuan1=0;delay(1);wexuan1=1;P1=0x00;P1=table[num2];wexuan2=0;delay(1);wexuan2=1;P1=0x00;}void init(){ST = 0;ALE = 0;OE = 0;CLK = 0;// _EOC= 1;TMOD=0x12;IP=0x09;TH0=(65536-22)/256;TL0=(65536-22)%256;TH1=(65536-45872)/256;TL1=(65536-45872)%256;EA=1;ET0=1;ET1=1;TR0=1;TR1=1;EX0=1;//打开外部中断IT0=1;//从高到低的负跳变有效P0=0x00;}void start() //int a,int b,int c) //选择通道{// IN1 = a;IN2 = b;IN3 = c;ALE = 0;ALE = 1;ST = 0;ST = 1;ALE = 0;ST = 0;display();delay(10);}int read()unsigned int dat;P2 = 0xff;OE = 1;display();dat = P2;OE = 0;return (dat);}void main(){init();while(1){ ST = 0;ST = 1;ST = 0;if(n==20){flag=1;// display();// start();// while(EOC==0);//转换结束(EOC=1)读出数据后显示// _EOC=0;ad_data=read();flag=0;display();//n = 0;// display();// _EOC = 1;}display();//显示的是if中的电压值}}void INTR_0() interrupt 0while(1){ad_data = read();flag = 0;display();}}void timer0() interrupt 1 // 输出500kHz 方波{CLK=~CLK;}void timer1() interrupt 3{TH1=(65536-45872)/256;TL1=(65536-45872)%256;n++;flag1=0;}7、实验成果接线图。

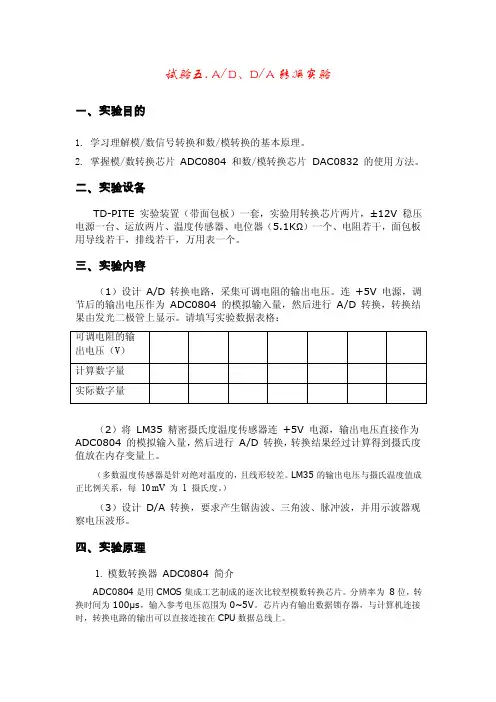

试验五AD、DA转换实验
试验五. A/D、D/A转换实验一、实验目的1. 学习理解模/数信号转换和数/模转换的基本原理。
2. 掌握模/数转换芯片ADC0804和数/模转换芯片DAC0832的使用方法。
二、实验设备TD-PITE实验装置（带面包板）一套，实验用转换芯片两片，±12V稳压电源一台、运放两片、温度传感器、电位器（5.1KΩ）一个、电阻若干，面包板用导线若干，排线若干，万用表一个。
三、实验内容（1）设计A/D转换电路，采集可调电阻的输出电压。
连+5V电源，调节后的输出电压作为ADC0804的模拟输入量，然后进行A/D转换，转换结果由发光二极管上显示。
请填写实验数据表格：（2）将LM35 精密摄氏度温度传感器连+5V电源，输出电压直接作为ADC0804 的模拟输入量，然后进行A/D转换，转换结果经过计算得到摄氏度值放在内存变量上。
（多数温度传感器是针对绝对温度的，且线形较差。
LM35的输出电压与摄氏温度值成正比例关系，每10 mV 为 1 摄氏度。
）（3）设计D/A 转换，要求产生锯齿波、三角波、脉冲波，并用示波器观察电压波形。
四、实验原理1. 模数转换器ADC0804 简介ADC0804是用CMOS集成工艺制成的逐次比较型模数转换芯片。
分辨率为8位，转换时间为100μs，输入参考电压范围为0~5V。
芯片内有输出数据锁存器，与计算机连接时，转换电路的输出可以直接连接在CPU数据总线上。
图5.1 ADC0804引脚图启动信号：当CS#有效时，WR#可作为A/D转换的启动信号。
WR#高电平变为低电平时,转换器被清除；当WR#回到高时,转换正式启动。
转换结束：INTR#跳转为低电平表示本次转换已经完成，可作为微处理器的中断或查询信号。
RD#用来读A/D转换的结果。
有效时输出数据锁存器三态门DB0~DB7各端上出现8位并行二进制数码。
转换时钟：见下图，震荡频率为f CLK ≈ 1 / 1.1RC。
其典型应用参数为：R = 10KΩ，C = 150pF，f CLK≈ 640KHz，8位逐次比较需8×8 = 64个时钟周期，转换速度为100μｓ。
单片机实验(AD转换)
实验三 A/D、D/A转换实验一、实验目的1.熟悉DAC0832并行接口数模转换器和TLC2543串行接口模数转换器的基本原理和编程方法。
2.进一步熟悉单片机应用系统开发步骤和方法。
二、实验电路实验所用元件清单如下表所示：1. 串行A/D转换器TLC25432.并行D/A转换器DA0832三、相关知识（一）串行A/D转换器TLC25431. TLC2543的特性与引脚TLC2543是TI公司的TLC2543 12位串行A/D转换器，使用开关电容逐次逼近技术完成A/D转换过程。
由于是串行输入结构，能够节省80C51系列单片机的I/O资源，而且价格适中。
主要特点如下：●12位分辨率A/D转换器。
●在工作温度范围内10 s转换时间。
●11个模拟输入通道。
●3路内置自测试方式。
●采样率为66kbps。
●线性误差+1LSB（max）。
●有转换结束（EOC）输出。
●具有单、双极性输出。
●可编程的MSB或LSB前导。
●可编程的输出数据长度。
2. TLC2543的工作过程TLC2543的工作过程分为两个周期：I/O 周期和实际转换周期。
1）I/O周期I/O周期由外部提供的I/O CLOCK定义，延续8、12或16个时钟周期，决定于选定的输出数据长度。
器件进入I/O周期后同时进行两种操作。
（1）在I/O CLOCK的前8个脉冲的上升沿，以MSB前导方式从DA TA INPUT端输入8位数据流到输入寄存器。
其中前4位为模拟通道地址，控制14通道模拟多路器从11个模拟输入和3个内部自测电压中，选通一路送到采样保持电路，该电路从第4个I/O CLOCK脉冲的下降沿开始，对所选信号进行采样，直到最后一个I/O CLOCK脉冲的下降沿。
I/O周期的时钟脉冲个数与输出数据长度（位数）有关，输出数据长度由输入数据的D3、D2选择为8、12或16位。
当工作于12或16位时，在前8个时钟脉冲之后，DATA INPUT无效。
（2）在DATA OUT端串行输出8、12或16位数据。
实验六ADC模数转换实验
实验六、ADC0809模数转换实验一、实验目的1、掌握ADC0809模数转换芯片与单片机的连接方法及ADC0809的典型应用2、掌握用查询的方法、中断方法完成模数转换程序的编写方法二、实验说明本实验使用ADC0809模数转换器，ADC0809是8通道8位CMOS逐次逼近式AD转换芯片，片内有模拟量通道选择开关及相应的通道锁存、译码电路、AD转换后的数据由三态锁存器输出，由于片内没有时钟需外接时钟信号，下图为芯片的引脚图各引脚功能如下：（1）IN0-IN7：八路模拟信号输入端（2）ADDA、ADDB、ADDC：三位地址译码输入端，八路模拟信号选择由这三个端口控制（3）CLOCK：外部时钟输入端（4）D0-D7：数字量输出端（5）OE：AD转换结果输出允许控制端，当OE为高电平时，允许AD转换结果从D0~D7端输出。
（6）ALE：地址锁存允许信号输入端。
八路模拟通道地址由A、B、C输入，在ALE 信号有效时将八路地址锁存。
（7）START：启动AD转换信号输入端，当START端输入一个正脉冲时，将进行AD 转换（8）EOC：AD转换结束信号输出端，当AD转换结束以后，EOC输出高电平。
（9）VREF（+）、VREF（-）：正负基准电压输入端，基准正电压为+5V。
（10）VCC、GND：芯片的电源端和接地端。
三、实验步骤1、单片机最小应用系统1的P0口接AD转换的D0~D7，单片机最小应用系统1的Q0~Q7接AD转换的A0~A7，单片机最小应用系统1的WR、RD、P2.0、ALE、INT1分别连接AD转换的WR、RD、P2.0、CLOCK、INT1，AD转换的IN接+5V，单片机最小应用系统的P1口接LED灯。
2、用串行数据通信线连接计算机与仿真器，把仿真器插到模块的锁紧插座中，请注意仿真器的方向：缺口朝上。
3、打开Keil uVision2仿真软件，首先建立本实验的项目文件，接着添加源程序，进行编译，直到编译无误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、实验目的和要求
1、掌握单片机与ADC0809的接口设计方法。
2、掌握Proteus软件与Keil软件的使用方法。
二、设计要求。
1、用Proteus软件画出电路原理图，在单片机的外部扩展片外三总线，并通过片外三总线与0809接口。
2、在0809的某一模拟量输入通道上接外部模拟量。
3、在单片机的外部扩展数码管显示器。
4、分别采用延时和查询的方法编写A/D转换程序。
5、启动A/D转换，将输入模拟量的转换结果在显示器上显示。
三、电路原理图。
图1、电路仿真图
四、实验程序流程框图和程序清单。
1、 查询法：
ORG 0000H START: LJMP MAIN ORG 0100H MAIN: MOV SP, #2FH NT: MOV DPTR, #0FF78H MOVX @DPTR, A LOOP: JB P3.3, LOOP MOVX A, @DPTR MOV B, #51 DIV AB MOV R0, A MOV A, B MOV B, #5 DIV AB MOV R1, A MOV R2, B LCALL DIR SJMP NT DIR: MOV R7, #0 SJMP LOOP1 BH: MOV A, R1 MOV R2, A LOOP1: MOV DPTR, #WK MOV A, R7 MOVC A, @A+DPTR MOV P2, A MOV DPTR, #DK MOV A, R2 MOVC A, @A+DPTR MOV P1, A LCALL DELAY INC R7 CJNE R7, #2, BH MOV DPTR, #WK MOV A, R7 MOVC A, @A+DPTR MOV P2, A MOV DPTR, #DK MOV A, R0 MOVC A, @A+DPTR ANL A, #7FH MOV P1, A LCALL DELAY RET
DELAY: MOV R5, #01H
DL1: MOV R4, #8EH DL0: MOV R3, #02H DJNZ R3, $
DJNZ R4, DL0
DJNZ R5, DL1 RET WK: DB 10H DB 20H DB 40H DK: DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H
display 送百分位字符代码送位选信号延时1ms 送十分位字符代码送位选信号延时1ms 送个位及小数点字符代码
送位选信号延时1ms 熄灭第四位数码管
延时1ms 返回
DK: DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H
END
五、实验结果。
图2、仿真结果
六、实验总结。
由图4可知，设计要求2的内容已经成功完成；由图5可以看出要求3的内容已经成功完成。
通过这次实验，掌握了通过8255来扩展单片机的I/O口线，对8255已经有了充分的认识，以实践操作来验证理论知识，学到了很多东西。
七、思考题。
采用中断的方法编写A/D转换程序，完成实验要求
ORG 0000H
START: LJMP MAIN
ORG 0013H
LJMP INTT1
ORG 0100H
MAIN: MOV SP, #2FH
SETB EA
SETB EX1
MOV DPTR, #0FF78H
MOVX @DPTR, A
HERE: LJMP HERE
DISPLAY: MOV R7, #0
SJMP LOOP1
BH: MOV A, R1
MOV R2, A
LOOP1: MOV DPTR, #WK
MOV A, R7
MOVC A, @A+DPTR
MOV P2, A
MOV DPTR, #DK
MOV A, R2
MOVC A, @A+DPTR
MOV P1, A
LCALL DELAY
INC R7
CJNE R7, #2, BH
MOV DPTR, #WK
MOV A, R7
MOVC A, @A+DPTR
MOV P2, A
MOV DPTR, #DK
MOV A, R0
MOVC A, @A+DPTR
ANL A, #7FH
MOV P1, A
LCALL DELAY
RET
DELAY: MOV R5, #01H
DL1: MOV R4, #8EH
DL0: MOV R3, #02H
DJNZ R3, $
DJNZ R4, DL0
DJNZ R5, DL1
RET
INTT1: MOVX A, @DPTR
MOV B, #51
DIV AB
MOV R0, A
MOV A, B
MOV B, #5
DIV AB
MOV R1, A
MOV R2, B
LCALL DISPLAY
MOV DPTR, #0FF78H
MOVX @DPTR, A
RETI
WK: DB 10H，20H，40H
DK: DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H END
图3、思考题仿真结果。
