浅析绝缘电阻测量
绝缘电阻的认识及测试标准
绝缘电阻的认识及测试标准绝缘电阻的正确测量方法现代生活日新月异,人们一刻也离不开电。
在用电过程中就存在着用电安全问题,在电器设备中,例如电机、电缆、家用电器等。
它们的正常运行之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。
当受热和受潮时,绝缘材料便老化。
其绝缘电阻便降低。
从而造成电器设备漏电或短路事故的发生。
为了避免事故发生, 就要求经常测量各种电器设备的绝缘电阻。
判断其绝缘程度是否满足设备需要。
普通电阻的测量通常有低电压下测量和高电压下测量两种方式。
而绝缘电阻由于一般数值较高（一般为兆欧级）。
在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。
兆欧表也叫绝缘电阻表。
它是测量绝缘电阻最常用的仪表。
它在测量绝缘电阻时本身就有高电压电源,这就是它与测电阻仪表的不同之处。
兆欧表用于测量绝缘电阻即方便又可靠。
但是如果使用不当,它将给测量带来不必要的误差,我们必须正确使用兆欧表绝缘电阻进行测量。
兆欧表在工作时,自身产生高电压,而测量对象又是电气设备,所以必须正确使用,否则就会造成人身或设备事故。
使用前,首先要做好以下各种准备：（1）测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量,以保证人身和设备的安全。
（2）对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。
（3）被测物表面要清洁,减少接触电阻,确保测量结果的正确性。
（4）测量前要检查兆欧表是否处于正常工作状态,主要检查其“0”和“∞”两点。
即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在“0”位置,开路时应指在“∞”位置。
（5）兆欧表使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。
做好上述准备工作后就可以进行测量了,在测量时,还要注意兆欧表的正确接线,否则将引起不必要的误差甚至错误。
兆欧表的接线柱共有三个：一个为“L”即线端,一个“E”即为地端,再一个“G”即屏蔽端（也叫保护环）,一般被测绝缘电阻都接在“L”“E”端之间,但当被测绝缘体表面漏电严重时,必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。
绝缘电阻的测试
绝缘电阻的测试
绝缘电阻测试是用来测量设备或电气电子设备之间绝缘材料的
质量和性能的一种测试方法。
这种测试可以帮助我们了解设备在使用过程中是否存在绝缘故障，以及绝缘材料在长期使用后的老化情况等问题。
在进行绝缘电阻测试时，需要使用一个专门的绝缘电阻测试仪器。
这种仪器可以通过施加高电压来检测设备或电气电子设备之间绝缘
材料的电阻值。
通常情况下，测量的结果会显示在仪表上，可以用数字或图表的形式显示出来。
绝缘电阻测试是一项非常重要的测试，特别是在电气电子设备制造和维修过程中。
它可以帮助我们减少设备故障的发生率，保证设备的正常工作，同时也可以提高设备的可靠性和安全性。
在进行绝缘电阻测试之前，需要先进行安全检查，确保测试环境的安全性。
同时，还需要根据设备的使用情况和环境条件，选择合适的测试方法和测试仪器，以保证测试结果的准确性和可靠性。
总之，绝缘电阻测试是一项非常重要的测试，它可以帮助我们了解设备的绝缘材料质量和性能，保证设备的正常工作，提高设备的可靠性和安全性。
- 1 -。
绝缘电阻测量原理
绝缘电阻测量原理绝缘电阻测量是电气工程中常见的一种测试方法，它用于检测电气设备和线路的绝缘性能，以确保设备和线路的安全可靠运行。
绝缘电阻测量原理是基于电流和电压之间的关系，通过测量绝缘电阻值来判断设备或线路的绝缘性能。
本文将介绍绝缘电阻测量的原理及其相关知识。
首先，绝缘电阻是指绝缘材料在两个导体之间的电阻。
在实际的电气设备和线路中，绝缘电阻是非常重要的参数。
它反映了设备或线路的绝缘性能，直接影响到设备的安全运行。
因此，对绝缘电阻的测量是非常必要的。
绝缘电阻的测量原理是利用电压和电流之间的关系。
当施加一定电压到被测设备或线路上时，如果设备或线路的绝缘性能良好，电流会非常小，此时可以通过测量电流和电压的比值来计算绝缘电阻值。
通常情况下，绝缘电阻值越大，说明绝缘性能越好。
在实际的测量中，需要注意一些因素对测量结果的影响。
首先是温度的影响，温度会影响绝缘材料的电阻值，因此在测量时需要考虑温度对测量结果的影响。
其次是湿度的影响，潮湿的环境会导致绝缘电阻值下降，因此需要在干燥的环境中进行测量。
另外，测量时需要考虑外部干扰的影响，避免外部因素对测量结果的影响。
绝缘电阻测量的原理虽然简单，但在实际的工程中有很多应用。
例如在电气设备的安装和维护中，绝缘电阻测量是必不可少的一项测试。
通过定期对设备和线路进行绝缘电阻测量，可以及时发现设备或线路的绝缘性能下降，从而采取相应的措施进行修复，确保设备和线路的安全运行。
总之，绝缘电阻测量原理是基于电流和电压之间的关系，通过测量绝缘电阻值来判断设备或线路的绝缘性能。
在实际的工程中，绝缘电阻测量是非常重要的一项测试，它可以确保设备和线路的安全可靠运行。
因此，对绝缘电阻测量原理及其相关知识的掌握是非常必要的。

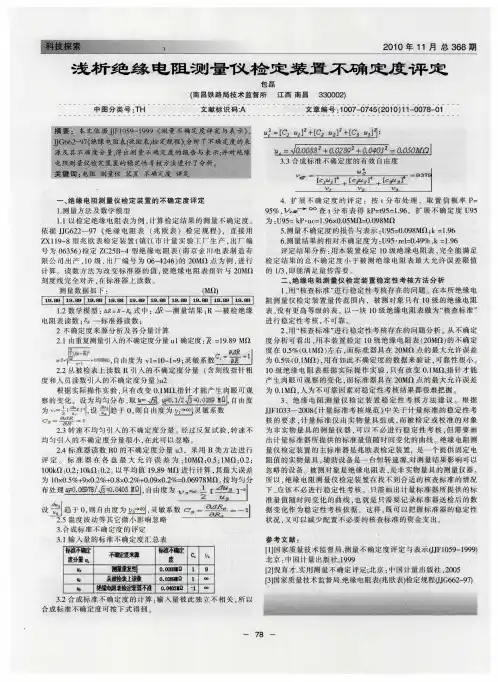

浅析绝缘电阻测量仪检定装置不确定度评定
阻 测量 仪检 定装 置 量 传 范 围 内 。被 测 对 象 只 有 １ ０级 的绝 缘 电阻
１ ． 学模 型 ： Ｒ 岛 式 中 ： ２数 △＝ 一
《 乏
，
８Ｏ ，Ｒ
．
，
『 ㈣ 自由度为 ｖ＝０１９灵敏系数 一 Ｍ 口 ， ｌ１—＝； 。
． ０１ ％ 左 而 ０ Ｉ 度 在 ０５ （ ．Ｍｎ） 右 ， 标 准 器具 在 ２ Ｍｎ 点 的最 大 允 许 误 差
ቤተ መጻሕፍቲ ባይዱ
ｆ
２ ． 被 检 表上 读 数 Ｒ 引入 的不 确 定 度 分 量 （ 刻 线 指 针 粗 ２从 含 度 和 人 员 读数 引入 的不 确 定 度分 量 ） ２ ｕ
１ ０级 绝 缘 电阻 表 根 据 实 际 操 作 实 验 ， 有 改 变 ０１ ｎ， 针 才 能 只 ．Ｍ 指 产 生 肉 眼可 观 察 的变 化 ， 标 准 器 具 在 ２ Ｍｎ 点 的最 大 允 许 误 差 而 ０
察的变化。设为均匀分布， ｔ、 。 ／√：． ８ Ｉ 取ｉ 訇。 ＿ ２ ３ｏ ２ ０ 自由度 ＝ ｌ ０９ ，
２１ ０ ０年 １ １月 总 ３ ８期 ６
浅 析 绝 缘 电 阻 测 量 仪 检 定 装 置
包 磊
煲 丈评 定
（ 昌铁 路局 技 术 监督 所 江 西 南 昌 ３ ０ ０ ） 南 ３ ０ ２
中 图分 类 号 ： ＴＨ 文 献 标识 码 ： Ａ
。
文 章 编 号 ： ０ ７ ０ ４ ２ ０） １ ０ ７ — １ ０ — ７ ５（ ０１ １ — ０ ８ ０１
一 测 量 结 果 ； 一 被 检 绝 缘 Ｒ
绝缘电阻测量实验报告
绝缘电阻测量实验报告绝缘电阻测量实验报告引言：绝缘电阻是电气工程中一个重要的参数，它反映了电气设备的绝缘性能。
为了确保电气设备的安全可靠运行，绝缘电阻的测量是必不可少的。
本实验旨在通过测量绝缘电阻的方法，探究绝缘材料的性能，并分析实验结果。
实验原理：绝缘电阻是指绝缘材料在电压作用下的电阻。
在实验过程中，我们使用了绝缘电阻测试仪来测量绝缘电阻。
该测试仪通过施加一定电压，测量绝缘材料两侧的电流，从而计算出绝缘电阻值。
实验步骤：1. 首先，将绝缘电阻测试仪与待测绝缘材料相连，并确保连接牢固可靠。
2. 调节测试仪的电压，通常选择适当的直流电压。
3. 打开测试仪的电源，开始进行测量。
4. 记录测量时间和测量值，以备后续分析。
实验结果：在实验过程中，我们测量了不同绝缘材料的绝缘电阻。
以下是部分实验结果：1. PVC绝缘电缆：在施加1000V直流电压下，测得绝缘电阻为10MΩ。
2. 橡胶绝缘线：在施加500V直流电压下，测得绝缘电阻为5MΩ。
3. 玻璃绝缘子：在施加2000V直流电压下，测得绝缘电阻为50MΩ。
数据分析：通过对实验结果的分析，我们可以得出以下结论：1. 不同绝缘材料的绝缘电阻值存在差异。
这是由于不同材料的导电性能和电阻特性不同所致。
2. 绝缘电阻随着电压的增加而增加。
这是由于电压的增加会导致绝缘材料内部的电荷分布发生变化，从而增加绝缘电阻。
结论：通过本次实验，我们成功测量了不同绝缘材料的绝缘电阻，并对实验结果进行了分析。
实验结果表明，绝缘电阻是绝缘材料性能的重要指标，它直接影响着电气设备的安全运行。
因此，在电气工程中，绝缘电阻的测量是必不可少的。
然而，需要注意的是，绝缘电阻的测量结果受到多种因素的影响，如温度、湿度等。
因此，在实际应用中，我们需要综合考虑这些因素，以确保测量结果的准确性和可靠性。
总之，本次实验不仅使我们了解了绝缘电阻的测量原理和方法，还让我们深入了解了绝缘材料的性能和重要性。
通过进一步研究和实践，我们可以不断提高绝缘电阻的测量技术，为电气设备的安全运行提供更好的保障。

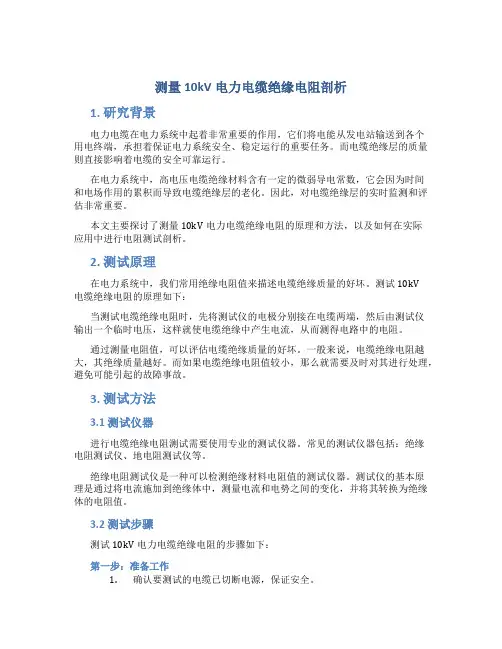

测量10kV电力电缆绝缘电阻剖析
测量10kV电力电缆绝缘电阻剖析1. 研究背景电力电缆在电力系统中起着非常重要的作用，它们将电能从发电站输送到各个用电终端，承担着保证电力系统安全、稳定运行的重要任务。
而电缆绝缘层的质量则直接影响着电缆的安全可靠运行。
在电力系统中，高电压电缆绝缘材料含有一定的微弱导电常数，它会因为时间和电场作用的累积而导致电缆绝缘层的老化。
因此，对电缆绝缘层的实时监测和评估非常重要。
本文主要探讨了测量10kV电力电缆绝缘电阻的原理和方法，以及如何在实际应用中进行电阻测试剖析。
2. 测试原理在电力系统中，我们常用绝缘电阻值来描述电缆绝缘质量的好坏。
测试10kV电缆绝缘电阻的原理如下：当测试电缆绝缘电阻时，先将测试仪的电极分别接在电缆两端，然后由测试仪输出一个临时电压，这样就使电缆绝缘中产生电流，从而测得电路中的电阻。
通过测量电阻值，可以评估电缆绝缘质量的好坏。
一般来说，电缆绝缘电阻越大，其绝缘质量越好。
而如果电缆绝缘电阻值较小，那么就需要及时对其进行处理，避免可能引起的故障事故。
3. 测试方法3.1 测试仪器进行电缆绝缘电阻测试需要使用专业的测试仪器。
常见的测试仪器包括：绝缘电阻测试仪、地电阻测试仪等。
绝缘电阻测试仪是一种可以检测绝缘材料电阻值的测试仪器。
测试仪的基本原理是通过将电流施加到绝缘体中，测量电流和电势之间的变化，并将其转换为绝缘体的电阻值。
3.2 测试步骤测试10kV电力电缆绝缘电阻的步骤如下：第一步：准备工作1.确认要测试的电缆已切断电源，保证安全。
2.确认测试仪器的工作正常，放置在安全地带并进行仪器校正。
第二步：连接测试仪器1.将测试仪器的线缆连接到一个电缆的引出端，另一线缆连接到另一引出端。
2.在正式测试前，先调节测试仪器的电位器，使电压等于测试电缆所用电压的1.5 ~ 2倍。
第三步：进行测试1.按下测试仪器上的测试按钮或开关，使测试仪器开始测试。
2.在测试结束后，读取测试结果并记录。
3.3 测试注意事项在测试过程中，需要注意以下几点：1.在测试前，必须对测试仪器进行校正，确保测试结果准确可靠。
绝缘电阻测试方法
绝缘电阻测试方法绝缘电阻测试什么是绝缘电阻测试？绝缘电阻测试是一种用于测量电气设备、线路或材料的绝缘电阻的方法。
它可以帮助判断设备或线路是否存在漏电或绝缘性能不良的问题。
绝缘电阻测试可以提供保护电气设备和人员安全的重要信息。
测试方法直流电压法直流电压法是最常用的绝缘电阻测试方法之一。
它使用直流电压源对设备或线路加压，测量绝缘电阻的大小。
通过测量电流和电压的比值，可以计算出绝缘电阻的值。
交流电压法交流电压法也是一种常用的绝缘电阻测试方法。
它使用交流电压源对设备或线路加压，测量绝缘电阻的大小。
由于交流电压的频率通常较高，此方法可以检测到直流电压法无法检测到的问题。
手持式仪器手持式仪器是一种方便快捷的绝缘电阻测试工具。
它通常具有小巧的尺寸和先进的功能，可以在现场进行绝缘电阻测试。
手持式仪器通常具有自动测量功能，可以提高测试的准确性和效率。
自动化测试系统自动化测试系统是一种高效的绝缘电阻测试方法。
它通过使用计算机或控制器控制测试过程，可以对大量设备或线路同时进行测试。
自动化测试系统通常具有高精度和多功能的特点，可以提供更详细的测试数据和报告。
注意事项•在进行绝缘电阻测试之前，必须确保设备或线路已断开电源，并且没有其他危险因素存在。
•在选择测试方法和仪器时，应根据具体的测试需求和实际情况进行选择。
•在测试过程中，应注意仪器的正确使用和操作，在操作过程中应遵循相关的安全规程和操作指南。
总结绝缘电阻测试是一项重要的电气测试方法，可以帮助我们确保设备和线路的绝缘性能良好。
通过合适的测试方法和仪器，可以提高测试的准确性和效率，确保安全电气设备的正常运行。
在进行测试时，一定要注意安全和正确操作，以避免任何意外事件的发生。
绝缘电阻测试的步骤与注意事项测试步骤进行绝缘电阻测试时，通常需要以下几个步骤：1.准备工作：断开设备或线路的电源，确保没有其他危险因素存在。
选择适当的测试方法和仪器，并准备好所需的测试电压。
2.连接测试仪器：根据测试仪器的说明，正确连接测试仪器与设备或线路。
绝缘电阻测量分析论文
绝缘电阻测量分析论文【摘要】测量绝缘电阻是发现高压电力设备是否有贯通的集中性缺陷、整体受潮或贯通性受潮等缺陷的一种手段。
绝缘电阻的测试结果与测试接线、测量环境等多种因素有关，为了正确判别电器设备的绝缘性能，有必要对绝缘电阻的测量进行分析。
【关键词】电流互感器；绝缘电阻电流互感器是发电厂和变电站的重要设备，产品性能的好坏对电力系统的安全稳定运行有重要影响。
出厂试验是保证产品性能的重要一环。
而绝缘电阻试验是其他高压试验的基础，是一项简便而常用的试验方法，下面就生产过程中遇到的问题对绝缘电阻测量进行系统说明。
1测量原理绝缘就是不导电的意思，世界上没有绝对“绝缘”的物质，在绝缘介质两端施加直流电压时，介质中总会有电流流过。
这个电流可以看成由三种电流组成：由电导决定的漏导电流、由快速极化决定的电容电流和缓慢极化产生的吸收电流。
其中漏导电流不随时间而改变，电容电流瞬间即逝，吸收电流随加压时间逐渐衰减，这个时间与试品的电容量有关，电容量越大，衰减时间越长，研究表明，吸收电流与被试设备受潮情况有关，吸收电流与时间的曲线叫吸收曲线。
不同绝缘的吸收曲线不同，对同一绝缘而言，受潮或绝缘有缺陷时，吸收曲线也不相同，因此，可以通过吸收曲线来判断绝缘的好坏。
2使用仪表目前常用的仪表是手摇式兆欧表，从外观上看有三个接线端子，它们是“线路”端子L-接于被试设备的高压导体上；“地”端子E-接于被试设备的外壳或地上；“屏蔽”端子G---接于被试设备的高压护环上，以消除表面泄漏电流的影响。
兆欧表的内部结构是由电源和测量机构组成。
电源是手摇发电机，测量机构为电流线圈和电压线圈组成的磁电式流比计机构。
当摇动兆欧表时，发电机产生的电压施加试品上，这时在电流线圈和电压线圈中有两个电流流过，将会产生两个不同方向的旋转力矩，二者平衡时指针指示的数值就是绝缘电阻的数值。
随着科技的发展，目前数字式兆欧表已经问世，其量程可以切换，测量速度快而且准确，体积小、质量轻，适合现场使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析绝缘电阻测量ABSTRACT:This paper introduces the power equipment preventive test is a simple and common test methods : measurement of insulation resistance. From the meaning of measuring insulation resistance, insulation resistance measurement of insulation resistance measurement principle, influence factors, measurement results of the analysis judgment, the methods of detailed and in-depth description。
KEY WORD:Insulation resistance; Conduction current; Absorption curve摘要：本文重点介绍了电力设备预防性试验的一种简便而常用的试验方法：绝缘电阻测量。
从绝缘电阻测量的意义、绝缘电阻测量的原理、影响绝缘电阻测量的因素、测量结果的分析判断等方面，对该方法进行了详细而深入的阐述。
关键词：RB控制功能；RB控制原理；RB试验1引言某发电厂机组A级检修期间对主变进行预防性试验时发现：主变A相套管末屏对地绝缘电阻为200 MΩ，主变C相套管末屏对地绝缘电阻为15 MΩ，绝缘电阻值小于规程要求的1000MΩ。
基于此，又进一步做了套管末屏对地的介质损耗试验，测得介质损耗也不合格，大于规程要求的2％，故立即通知了厂家，及时处理了该问题，从而保证了电气设备安全稳定运行，保证了机组A级检修顺利完成。
由此可见，预防性试验，可以防患于未然。
预防性试验是电力设备运行与维护中一个非常重要的环节，是判断设备能否继续投入运行，预防事故发生或设备损坏，保证设备安全运行的重要措施。
电力设备预防性试验通常按其对被试绝缘的危险性，分为以下两类：一是非破坏性试验。
主要指测量绝缘电阻、泄漏电流和介质损耗因数等电气试验项目。
二是破坏性试验。
主要指交流耐压和直流耐压试验。
绝缘电阻测量是电厂运行与检修人员经常使用的一种测试方法，也是必须掌握的一种基本试验。
知其然，未必知其所以然。
所以我想在本文中，从绝缘电阻的意义、测量原理、影响因素、结果分析等方面对其加以阐释，使我们对绝缘电阻测量有更深入的理解。
绝缘体的作用是隔电，包括相间绝缘和相对地之间的绝缘。
在正常情况下，电气设备的绝缘是不导电的，即绝缘电阻很高。
因此，对于任何一种电气设备，保证它的相间和对地具有足够高的绝缘电阻，是电气设备安全运行的重要指标。
但是电气设备在长期运行中，不可避免地要受到内部电的、热的和机械力的作用，还要受到外部大气、环境、外力的作用，从而可能造成电气设备绝缘的老化，造成绝缘内部产生缺陷，使绝缘的耐电强度降低，最终导致绝缘的完全破坏。
因而，在电气设备的绝缘实验中，测量绝缘电阻是不可缺少的试验项目。
2 绝缘电阻的测量绝缘电阻测量是一项最简便且最常用的试验方法，通常用兆欧表（俗称摇表）进行测量。
摇表是一般测量电气线路的绝缘的工具，摇表又称兆欧表，是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成。
分为500V，1000V、2500V等级别。
根据被试品在1min时的绝缘电阻大小，可以检测出绝缘是否有贯通的集中性缺陷、整体受潮及贯通性受潮。
由试验测得的绝缘电阻值，能判断电气设备中影响绝缘的异物、绝缘局部或整体受潮、绝缘脏污、绝缘油严重裂化、绝缘严重老化、设备进水绝缘受潮、绝缘瓷套裂纹等缺陷。
以下两张图片简介了两种发电厂内常用的摇表：电摇表和手摇表。
图一：电摇表图二：手摇表《电气装置安装工程电气设备交接试验标准》中规定：测量绝缘电阻时，采用兆欧表的电压等级，在本标准未作特殊规定时，应按下面表格中的规定执行：关于测量值有以下一些相关要求：若在相近试验条件(温度、湿度)下，绝缘电阻值降低到历年正常值的1/3以下时，应查明原因；各相或各分支绝缘电阻值的差值不应大于最小值的100%；吸收比或极化指数：沥青浸胶及烘卷云母绝缘吸收比不应小于1.3或极化指数不应小于1.5，环氧粉云母绝缘吸收比不应小于1.6或极化指数不应小于2.0；发电机、变压器等特殊或重要电气设备应根据厂家给定的相关参数来检测。
3 测量绝缘电阻的意义测量绝缘电阻为什么能发现上述缺陷？为何要读取1min 时的绝缘电阻值？带着这样的疑问，让我们先来分析电力设备绝缘在直流电压作用下所流过的电流。
图三：等值电路图电力设备绝缘在直流电压作用下的等值电路图，如图三所示。
当合上S 时，记录微安表在不同时刻的读数，就得到了电力设备绝缘在直流电压作用下的电流变化曲线，如图四所示。
从曲线上可以看出，电流逐渐下降，并趋于一恒定值，该值就是漏导电流I L 。
i i图4图5图3i图四：设备绝缘的电流变化曲线3.1 在实际的电介质上施加直流电压后，随时间衰减的电流可以看成是由三种电流组成。
3.1.1 漏导电流。
因为世界上没有绝对“隔电”的物质，在绝缘介质中总有一些联系弱的带电质点存在，例如大气中约存在1000对/cm 3的正、负离子，所以任何绝缘材料在外加电压作用下都会有极微弱的电流流过，而且此电流经过一定的加压时间后趋于稳定。
漏导电流是由离子移动产生的，其大小决定于电介质在直流电场中的导电率，所以可以认为它是纯电阻性电流。
漏导电流随时间变化的曲线如图四所示。
它的数值大小反映了绝缘内部是否受潮，或者是否有局部缺陷，或者表面是否脏污。
因为在这些情况下，绝缘介质内部导电粒子增加，或者表面泄漏电流增加，都会引起漏导电流增加，使其绝缘电阻减小。
3.1.2 充电电流。
它是在加压时电源对电介质的几何电容充电时的电流，是由快速极化（如电子极化、离子极化）过程形成的位移电流。
由于快速极化是瞬时完成的，故电流瞬间即逝。
电容电流随时间变化的曲线如图四所示。
3.1.3 吸收电流。
它也是一个随加压时间的增长而减小的电流，不过它比充电电流衰减缓慢得多，可能延续数分钟，甚至数小时。
这是因为吸收电流是由缓慢极化产生的，其值取决于电介质的性质、不均匀程度和结构。
在不均匀介质中，这部分电流非常明显的。
吸收电流随时间变化的曲线如图四所示。
由于这一过程还要消耗能量，所以这部分电流可以看成是电源经过一个电阻向电容器充电的电流。
若将三个电流曲线叠加，即可得到在兆欧表等直流电压作用下，流过绝缘介质的总电流随时间变化的曲线，通常称之为吸收曲线。
如图五所示。
i图 6其中，i1—漏导电流 i2—充电电流 i3—吸收电流 i —叠加电流图五：吸收曲线3.2 对吸收曲线的分析3.2.1 吸收曲线经过一段时间后趋于漏导电流曲线，因此在用兆欧表进行测量时，必须等到兆欧表指示稳定时才能读数。
通常认为经1min 后，漏导电流趋于稳定。
所谓测量绝缘电阻就是用兆欧表测量这个与时间无关的漏导电流（微安级），但在表盘上反映出来的却是兆欧值。
由于流过绝缘介质的电流分为表面电流和体积电流，所以绝缘电阻也有表面绝缘电阻和体积绝缘电阻之分。
表面电流只反映表面状态，而且可以被屏蔽掉，所以实际测得的绝缘电阻是体积绝缘电阻。
因此，绝缘电阻的定义应为作用于绝缘上的电压与稳态体积泄漏电流之比，即w I U Rj。
其中R j —体积绝缘电阻U —作用于绝缘上的电压I w —稳态时体积泄漏电流当绝缘受潮或有其他贯通性缺陷时，绝缘介质内离子增加，因而体积漏导电流剧增，体积绝缘电阻当然也变小了。
因此，体积绝缘电阻的大小在某种程度上标志着绝缘介质内部是否受潮或品质上的优劣。
体积绝缘电阻R t =ρt d/S。
其中ρt—绝缘的体积电阻率（Ω·cm）d —极间距离（cm）S —介质上的电极面积（cm2）由此可见，体积绝缘电阻与绝缘尺寸有关。
对同一材料、同一直径的绝缘子而言，绝缘子串愈长，其绝缘电阻愈高；而对电缆却是长度愈长，其体积绝缘电阻愈小。
3.2.2 不同绝缘的吸收曲线不同。
对同一绝缘而言，受潮或有缺陷时，吸收曲线也会发生变化，据此可以用吸收曲线来判断绝缘好坏。
一般用初始电流与稳定电流之比i0/i w来表示绝缘的吸收特性。
若用绝缘电阻来表示时，则为R0/R w。
由于在进行绝缘电阻测量时，要真正测出R0/R w很困难，所以通常分别用从兆欧表达稳定转速并接入被试物开始算起，第15s和第60s的绝缘电阻值R15″和R60″来代替，并求出比值R60″/ R15″，称为吸收比。
根据试验经验，一般认为R60″/ R15″不小于1.3时，绝缘是干燥的。
随着变压器、发电机等电力设备的大容量化，其吸收电流衰减得很慢，在60s时测出的绝缘电阻仍会受吸收电流的影响，此时用吸收比来判断绝缘是否受潮会有困难。
为了更好的判断绝缘是否受潮，国外及国内变压器等已采用极化指数作为衡量指标，它被定义为加压10min时的绝缘电阻与加压1min时的绝缘电阻之比，即R10′/ R1′。
根据《电气装置安装工程电气设备交接试验标准》规定,极化指数一般不小于1.5。
3.3 影响绝缘电阻测量的因素有：湿度、温度、表面脏污和受潮、被试设备剩余电荷、兆欧表容量。
3.3.1 当空气相对湿度增大时，由于毛细管作用，绝缘物将吸收较多水分，使电导率增加，降低了绝缘电阻的数值，尤其对表面泄漏电流的影响更大。
实践证明，在雾雨天气或早晚进行试验测出的绝缘电阻很低，与在晴朗中午用同样的设备试验所测得的绝缘电阻相差很多，充分说明了湿度对绝缘电阻的影响。
3.3.2 电力设备绝缘电阻随温度的变化而变化。
富于吸湿性的材料，受温度影响最大。
一般情况下，绝缘电阻随温度升高而减小。
因为温度升高时，加速了电介质内部离子的运动，同时绝缘内的水分，在低温时与绝缘物结合得较紧密。
当温度升高时，在电场作用下水分即向两极伸长。
这样在纤维物质中，呈细长线状的水分粒子伸长，使其电导增加。
此外，水分中含有溶解的杂质或绝缘物内含有盐类、酸性物质，也使电导增加，从而降低了绝缘电阻。
3.3.3 被试物的表面脏污或受潮，会使其表面电阻率大大降低，绝缘电阻将显著下降，必须设法消除表面泄漏电流的影响。
3.3.4 对有剩余电荷的被试设备进行试验时，会出现虚假现象，使测量数据虚假的增大或减小。
当剩余电荷的极性与兆欧表的极性相同时，会使测量结果虚假的增大。
当剩余电荷的极性与兆欧表的极性相反时，这是因为兆欧表需输出较多的异性电荷去中和剩余电荷。
为消除剩余电荷影响，应事先“充分”放电。
