搅拌机说明书
搅拌机说明书
搅拌机说明书一、产品简介搅拌机是一种用于混合和搅拌食材、液体或者其他物质的家用电器。
本说明书将会详细介绍搅拌机的使用方法、特点以及保养维护等相关内容，以确保用户能够安全并正确地操作搅拌机。
二、使用方法1. 准备工作：a. 将搅拌机放置在平稳的台面上，确保插头与电源线的连接牢固。
b. 根据需要选择合适的搅拌杯或容器，并确保容器安装在主体上并扭紧。
2. 操作步骤：a. 将所需食材或液体倒入搅拌杯内，但请注意不要超过标记线。
b. 轻按搅拌机的开关，确保杯子已经完全安装到主体上，并且没有任何松动或者不牢固的情况。
c. 按照所需的搅拌速度选择合适的档位，可以根据各自的需要进行调整。
d. 在使用过程中，可以随时通过按下停止按钮来停止搅拌机的运行。
三、特点与功能1. 多档速度调节：搅拌机配备了多档速度调节功能，以满足不同食材的混合和搅拌需要。
用户可根据具体要求选择不同的档位。
2. 安全保护功能：搅拌机采用了多项安全保护设计，如过流保护、电子锁定等，以确保用户在使用过程中的安全。
3. 大容量搅拌杯：搅拌机附带大容量搅拌杯，方便用户一次性搅拌较多的食材或液体。
4. 便捷清洁维护：主体外壳采用易清洗材质制成，搅拌杯及刀片也可拆下单独清洗，方便用户进行日常清理和维护。
四、注意事项1. 在使用搅拌机之前，请仔细阅读本说明书，并按照要求正确操作搅拌机。
2. 搅拌机仅供家庭使用，请勿将其用于商业用途。
3. 在使用搅拌机之前，请确保插头和电源线没有损坏的情况下再进行插拔和使用。
4. 请勿将搅拌机浸入水中清洗，以免损坏电器元件。
5. 在清洗搅拌机刀片或拆卸搅拌杯时，请将插头拔出以防止误操作导致意外伤害。
5. 请勿将手指或其他物体伸入搅拌杯内，以免发生意外伤害。
养护与保养：1. 请勿将搅拌杯长时间暴露在阳光下或高温环境中，以免影响材料的质量和正常使用寿命。
2. 请定期检查连接线和插头，如发现任何异常情况，请立即停止使用并送修。
3. 长时间不使用搅拌机时，请拔掉电源插头以确保安全。
电动搅拌机使用说明书
电动搅拌机使用说明书欢迎购买并使用我们的电动搅拌机。
为了能够正确且安全地使用该设备，请仔细阅读以下使用说明。
一、产品概述电动搅拌机是一种用于混合食材的厨房家电，适用于搅拌面糊、打蛋白、和混合液体等食品加工操作。
本设备采用电动驱动，在适当的操作下能够提供高效的搅拌性能。
二、安全注意事项1. 请在使用前仔细阅读本使用说明书，并确保您理解所有的安全注意事项。
2. 在使用搅拌机前，请确保插头已正确接入电源插座，并确认电源开关为关闭状态。
3. 请确保工作区域干燥，并远离水槽等水源。
4. 使用过程中，请勿将搅拌机的电源线靠近热源或明火。
5. 当您不使用搅拌机时，请拔掉电源插头，并将设备放置在儿童无法触及的地方。
三、操作步骤1. 将所需食材准备齐全，并放置在适当大小的容器中。
2. 将搅拌器的搅拌臂（搅拌器头部）插入容器中，并确保搅拌臂与容器底部保持一定距离。
3. 打开电源开关，并选取适当的搅拌速度。
我们的搅拌机设备通常提供多档速度可供选择，您可以根据食材的类型和搅拌需求来进行调整。
4. 开始搅拌食材。
在操作过程中，请保持搅拌机的平衡，并避免将搅拌器头部与容器壁等物体接触。
5. 搅拌结束后，请首先关闭电源开关，然后将搅拌臂从容器中取出。
四、清洁和维护1. 在清洁搅拌机前，请先将电源插头拔出。
2. 使用干净的湿布或海绵清洁搅拌器外表面。
请勿将电动部分浸入水中或用水直接冲洗。
3. 将搅拌器头部拆卸，并使用中性洗涤剂和温水进行清洗。
请勿使用硬物擦拭搅拌器头部，以免刮伤表面。
4. 清洗完毕后，请确保搅拌机的各个部件完全干燥后再进行存放。
五、故障排除以下是一些常见故障及解决方法：1. 如果搅拌机无法启动，请检查电源插头是否正确接入插座，并确保电源开关已打开。
2. 如果搅拌机运行时有异响，请停止使用并检查搅拌器头部是否松动或容器内是否有异物干扰。
3. 如果搅拌机的运行速度不稳定，请检查搅拌机头部是否正常安装并无松动。
六、其他注意事项1. 请勿将手指或其他物体接触到搅拌器头部的旋转部件，以免发生意外伤害。
搅拌机操作说明
搅拌机操作说明搅拌机（英文名：mixer）是一种常见的厨房家电，广泛应用于食品加工和调理。
本操作说明旨在帮助用户正确、安全地操作搅拌机，并保证其正常运行和使用寿命的延长。
一、搅拌机的准备工作1. 打开包装，检查搅拌机是否完好无损，并核对所附配件是否齐全。
2. 将搅拌机放置于平稳的台面上，并确保其周围没有其他物体阻挡。
3. 将拔掉搅拌机电源插头，将电源线插入电源插座。
二、搅拌机的使用步骤1. 根据需要选择适当的搅拌器具，并将其安装至搅拌机上。
常见的搅拌器具有搅拌钳、打蛋器、切菜器等，根据不同的食物选择合适的器具。
2. 将需要加工的食材放入搅拌器具中，并关上器具的盖子。
3. 将搅拌机的调速旋钮调至所需档位。
一般搅拌机的档位有高、中、低三档，根据不同的食材和加工需求选择合适的档位。
4. 插上电源插头，并通过搅拌机的开关按钮启动搅拌机。
启动后搅拌器具开始旋转，将食材充分搅拌均匀。
5. 进行操作时，尽量避免过度加工。
如果需要连续使用较长时间，应间隔适当时间使搅拌机冷却。
6. 完成搅拌工作后，先关闭搅拌机的开关按钮，再拔掉插头。
7. 清洁搅拌机前，请务必等待搅拌器具完全停止运行，并取下搅拌器具进行清洁。
三、搅拌机的注意事项1. 请确保使用搅拌机时电源插座和电源线处于良好状态，避免漏电和火灾危险。
2. 搅拌机使用过程中，请勿将手指或其他物体伸入搅拌器具内，以免发生伤害。
3. 遇到食材过于坚硬或黏稠时，应先切成小块再进行搅拌，以免过度负荷导致机器故障。
4. 在搅拌过程中，若发现搅拌机发出异常声音或异味，请立即停止使用，并检查故障原因，维修前请勿继续使用。
5. 搅拌机清洁前，请先将电源线拔出插座，并确保机器处于关闭状态。
6. 清洁搅拌机时，切勿将整个机身完全浸入水中清洗，以免电机部分受潮损坏。
7. 搅拌机内部的其他零部件除搅拌器具外，请勿自行拆卸、更换或修理，请交由专业人员处理。
四、故障排除1. 若搅拌机无法启动，请检查电源插座是否通电，电源线是否接触良好。
搅拌机说明书内容
搅拌机说明书内容-CAL-FENGHAI.-(YICAI)-Company One1搅拌机（分散机）说明书一、安装1、将搅拌机（分散机）固定；2、检查桨叶叶轮（分散盘）、搅拌轴（分散轴）、联轴器、搅拌机动力头（电机、减速电机、轴承座总成）等的连接部位是否已经紧固，是否牢固；3、接入装有漏电保护器的电源，并做到可靠接地；4、警示：搅拌机（分散机）在装有搅拌轴和搅拌桨叶（叶轮或分散盘）时，严格禁止在没有介质或物料的情况下试车和空转；5、搅拌机在装有搅拌轴（未装搅拌桨叶）时，如果必要，允许短时间内（以低于1分钟为宜）低速（以低于100转/分为宜）试运转；6、严格禁止人员和物品接触到搅拌机的旋转部件，防止安全事故发生；7、对于装有变频器的搅拌机产品，在本厂出厂时，变频器已经设定：（1）最高频率为50Hz；（2）最高输出电流值为所配备电机的最高电流值；（3）请仔细阅读变频器的使用说明书，不要随意改变已设定的参数；（4）开机时，将调速旋钮旋至较低转速，启动后再调至工作所需转速；（5）工作环境恶劣的地方，必须做好变频器的防尘。
二、自同心抱紧式联轴器的安装方法和注意事项1、安装方法：（1）将抱紧螺钉②和支紧螺钉③松开；（2）拧入顶开螺钉①把联轴器的开口槽的槽口顶得更宽些，将搅拌轴轴头完全套入联轴器内与动力头的轴联接；（3）松开顶开螺钉①，旋紧抱紧螺钉②，使联轴器将动力头轴和搅拌轴轴头抱紧联接；（4）拧紧支紧螺钉③；（5）拉拽搅拌轴，检查联接是否紧固可靠。
2、注意事项（1）紧固螺钉时力量应适度，以免造成螺钉拧断；（2）本联轴器上所用螺钉为级强度的螺钉，严禁采用低等级强度的螺钉代替。
三、保养1、减速电机的减速机机体，定期加注润滑脂；2、升降式搅拌机或升降式分散机的丝杆，需每班用油润滑，以避免过度磨损；3、经常检查各紧固螺栓螺母；4、非专业的电工不可拆装控制电路。
5、电动升降的机型，禁止同时按住控制按钮的上下键（按钮），以免损伤和损坏电机。
混凝土搅拌机使用说明书
混凝土搅拌机使用说明书1. 引言混凝土搅拌机是现代建筑工程中常见的设备之一，广泛用于混凝土搅拌、搅拌和运输过程中。
本使用说明书旨在为用户提供详细的操作指南，以确保安全、高效地使用混凝土搅拌机。
2. 设备概述混凝土搅拌机由主机、传动系统、搅拌装置、出料系统和控制系统组成。
主机由电动机、齿轮、轴承等组件构成，传动系统用于驱动搅拌装置运转，出料系统用于将混凝土从搅拌桶中安全地卸载，控制系统用于监控和控制整个搅拌过程。
3. 安全操作为了保证人员和设备的安全，使用混凝土搅拌机前请务必阅读以下安全操作指南：3.1 穿戴防护装备在操作混凝土搅拌机前，请穿戴好安全帽、安全眼镜、耳塞、防护手套和防滑鞋等必要的防护装备。
同时，请确保衣物不松散，以防止被卷入旋转部件中。
3.2 保持工作区域安全清洁在工作过程中，请保持周围的工作区域干净整洁，避免杂物堆积和垃圾堆放。
这有助于减少意外事故的发生，并确保人员可以自由移动。
3.3 注意插座和电缆的安全在操作电动混凝土搅拌机时，请确保电源插座和电缆处于良好状态，避免电源线被切割或损坏。
此外，尽量避免电缆暴露在水源附近，以防止触电事故。
4. 操作步骤4.1 准备工作在开始操作混凝土搅拌机之前，请确认以下准备工作已完成：4.1.1 检查设备状态请检查搅拌机的各个部件是否完好无损，并清理搅拌桶和出料斗中的残留物。
4.1.2 添加混凝土原料根据搅拌比例，准备好适量的水泥、砂子和骨料，并将其分别放入搅拌桶中。
4.2 启动搅拌机按照以下步骤启动混凝土搅拌机：4.2.1 打开电源开关将混凝土搅拌机的电源开关从“关”位置切换到“开”位置。
4.2.2 调整转速和时间根据需要，选择合适的转速和搅拌时间。
通常情况下，搅拌时间应保持在3-5分钟之间。
4.2.3 启动搅拌装置按下搅拌装置的启动按钮，搅拌装置即开始旋转。
4.3 卸料完成搅拌后，进行卸料操作：4.3.1 打开出料斗将出料斗的卸料开关打开，确保混凝土能够顺利从搅拌桶中流出。

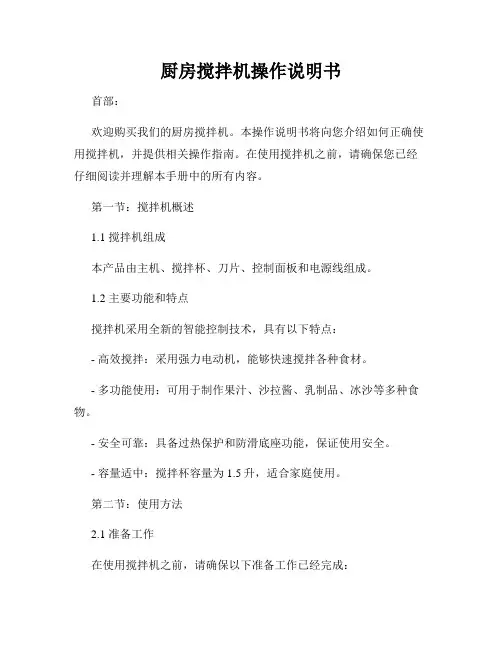

厨房搅拌机操作说明书
厨房搅拌机操作说明书首部：欢迎购买我们的厨房搅拌机。
本操作说明书将向您介绍如何正确使用搅拌机，并提供相关操作指南。
在使用搅拌机之前，请确保您已经仔细阅读并理解本手册中的所有内容。
第一节：搅拌机概述1.1 搅拌机组成本产品由主机、搅拌杯、刀片、控制面板和电源线组成。
1.2 主要功能和特点搅拌机采用全新的智能控制技术，具有以下特点：- 高效搅拌：采用强力电动机，能够快速搅拌各种食材。
- 多功能使用：可用于制作果汁、沙拉酱、乳制品、冰沙等多种食物。
- 安全可靠：具备过热保护和防滑底座功能，保证使用安全。
- 容量适中：搅拌杯容量为1.5升，适合家庭使用。
第二节：使用方法2.1 准备工作在使用搅拌机之前，请确保以下准备工作已经完成：- 将搅拌杯按照箭头方向旋转固定在主机上；- 接通电源，插头应与电源插座匹配；- 确保刀片安装在搅拌杯内。
2.2 操作步骤以下为正确操作搅拌机的步骤：1. 将食材切割成适当大小的块状放入搅拌杯中；2. 关闭搅拌杯的安全锁定装置，确保搅拌杯牢固固定在主机上；3. 根据需要选择合适的搅拌速度，可通过控制面板上的按钮进行调整；4. 按下“开始/停止”按钮启动搅拌机；5. 在搅拌过程中，可以通过开启上盖的小孔，逐渐加入其他食材；6. 当食材搅拌均匀后，按下“开始/停止”按钮停止搅拌；7. 按下电源开关，断开电源。
第三节：注意事项为了确保您的安全和产品的正常运行，请注意以下事项：1. 在操作搅拌机之前，确保加盖密封正常，避免食材溅出；2. 请确保搅拌杯安全锁定装置完好，以免搅拌杯意外脱落；3. 在搅拌机运行时，不要用手接触刀片，避免受伤；4. 搅拌机应放置在平稳的台面上，以保证其稳定性；5. 搅拌机不应长时间连续工作，适当休息时间可延长产品寿命；6. 当搅拌机表面温度过高或发生其他异常情况时，应立即断开电源并联系售后服务。
结尾：感谢您购买我们的厨房搅拌机，并仔细阅读本操作说明书。
请务必按照本手册的指导进行正确操作，以确保您的使用体验和安全。
搅拌机使用说明书
607/608/609搅拌机使用说明书非常感谢您购买佛山市顺德巨天电器有限公司的“高效率、高破碎率、高混合率、低噪音”的高品质家用搅拌机！该机满足您足不出户就能制作各款精美时令美食，是您居家及惠赠亲友的最佳选择！●产品外形多款优美外形任您选择。
□ 607 机座□ 608 机座□609 机座●重要的安全警告1、务必使用与电源线插头匹配的插座；2、务必使用与机器匹配的电源电压；3、该机座与杯子组件是配套使用，禁止杯子组件与其它机座使用或机座使用其他的杯子组件；4、禁止使用不平整、不平稳或者摇晃的工作台；5、请确保机座放在离工作台边缘10cm以内的位置；6、不使用时，请一定拔出电源线插头使机座处于完全断电状态；7、禁止儿童使用，请务必将该机放在儿童触及不到的地方；8、禁止老弱病残人士使用该机；使用该机的人员请接受培训，熟练之后才可以使用；9、禁止未成年人在没有监护的情况下使用该机；10、禁止空转；11、禁止用来破碎金属物品、玻璃物品、陶瓷物品、石头物品等等比杯身更坚实、更硬的物品；12、在启动运转前请确保杯盖是处于盖合状态；13、禁止在运转过程中打开杯盖以及向杯内再添加任何食物；14、如果在运行过程中需要添加食物，请一定关掉电源开关，并将杯子从机座上取下之后才能添加；确保杯子在移开机座前，关掉电源开关；15、务必远离热源使用该机；16、使用过程中禁止有易燃易爆物体放在旁边；17、禁止在机座底部垫上桌布、纸巾等物品，以免堵住扇热孔，导致起火或影响机器的使用寿命；18、添加液体的容量不能超过杯身的最大刻度线，否则液体溢出；19、在无人使用和拆装、清洗前要断开电源连接；20、取出切割片或清洗时应该小心操作以免划伤手指；22、禁止将机座放在水中清洗或者用有水的抹布擦拭安全开关及电机轴部位；23、在使用过程中禁止敲打、碰撞杯体和机座；24、首次使用前，请将杯体内部用干净的水冲洗干净；或者将干净的水加入杯体内部，然后按要求放在机座上进行清洗；25、拆包检查配件是否齐并及时提出，购买时请接受导购的培训。
搅拌机操作说明
润滑
定期对搅拌机的轴承和齿轮进行 润滑，以减少磨损和保持机器的 正常运行。
定期维护
深度清洁
至少每月进行一次深度清洁，包括清洁搅拌 机的电机、叶片和密封件等关键部位。
检查磨损
定期检查搅拌机的叶片、轴承和齿轮等易损件的磨 损情况，如有需要，应及时更换。
检查电气系统
定期检查搅拌机的电气系统，包括电线、插 头和开关等，确保没有破损或老化。
安全防护措施
操作前应检查搅拌机的各个部件是否完好无损， 如有异常应及时维修或更换。
操作时应佩戴安全帽、手套等防护用品，确保操 作人员安全。
搅拌机运行时应避免将手或身体部位伸入搅拌机 内部，防止发生意外伤害。
04 常见故障及排除 方法
搅拌机不启动
电源线未接通
检查电源线是否接好，确保电源开关处于开启状态。
电机轴承损坏
如电机轴承损坏会导致异常声音或振动，需专业维修人员进行检 查和维修。
搅拌机安装不平整
检查搅拌机是否安装平整，如地面不平整需调整搅拌机位置。
05 保养与维护
日常保养
清洁
每次使用后，应立即清洁搅拌机 表面和内部，以防止食物残渣和 污垢的积累。
检查紧固件
确保搅拌机的紧固件（如螺丝和 螺母）没有松动或脱落，如有需 要，应拧紧。
设备过热或冒烟
长时间高强度使用
搅拌机连续工作过长时间，导致电机过热。应 合理安排使用时间，避免长时间连续工作。
散热不良
检查搅拌机散热孔是否被堵塞，确保散热良好 。
电机故障
如电机内部线圈短路或轴承损坏等故障，需专业维修人员进行检查和维修。
设备有异常声音或振动
刀具松动或破损
检查刀具是否松动或破损，如有需要重新紧固或更换刀具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械原理课程设计说明书设计题目：搅拌机学院：机电工程学院专业：机械设计制造及其自动化班级学号：110611037设计者：绿辉指导教师：夏翔2013年6月12日目录一、机构简介 (2)二、设计数据 (2)三、设计容 (3)四、设计方案及过程 (4)1.做拌勺E的运动轨迹 (4)2.做构件两个位置的运动简图 (4)3.对构件处于位置3和8时进行速度和加速度分析 (6)五、心得体会 (9)六、参考文献 (10)一、机构简介搅拌机常应用于化学工业和食品工业中对拌料进行搅拌工作如附图1-1（a）所示，电动机经过齿轮减速（图中只画出齿轮副Z1-Z2）,带动曲柄2顺时针旋转，驱使曲柄摇杆机构(1-2-3-4)运动，同时通过蜗轮蜗杆带动容器绕垂直轴缓慢旋转。
当连杆3运动时，固联在其上的拌勺E即沿图中虚线所示轨迹运动而将容器中的拌料均匀拨动。
工作时，假定拌料对拌勺的压力与深度成正比，即产生的阻力按直线变化，如附图1-1（b）所示。
附图1-1 搅拌机构（a）阻力线图（b）机构简图二、设计数据设计数据如附表1-1所示。
三、设计容1.连杆机构的设计及运动分析已知：各构件尺寸及质心S的位置，中心距x,y,曲柄2每分钟转速n2。
要求：设计曲柄摇杆机构，画机构运动简图，作机构1-2个位置的速度多边形和加速度多边形，拌勺E的运动线图。
以上容与后面动态静力分析一起画在1号图纸上。
附表1-2 机构位置分配图曲柄位置图的做法，如图1-2所示：取摇杆在左极限位置时所对应的曲柄作为起始位置1，按转向将曲柄圆周作十二等分，得12个位置。
并找出连杆上拌勺E的各对应点E1,E2…E12,绘出正点轨迹。
按拌勺的运动轨迹的最低点向下量40mm 定出容器地面位置，再根据容器高度定出容积顶面位置。
并求出拌勺E离开及进入容积所对应两个曲柄位置8’和11’。
附图1-2 曲柄位置2.连杆机构的动态静力分析已知：各构件的重量G及对质心轴的转动惯量J S（构件2的重量和转动惯量略去不计），阻力线图（拌勺E所受阻力的方向与力点的速度方向相反），运动分析中所得的结果。
要求：确定机构1-2个位置（同运动分析）的各运动副反力及加于曲柄上的平衡力矩。
以上容画在运动分析的同一纸上。
3.用解析法校核机构运动分析和动态静力分析结果编写机构运动分析和动态静力分析主程序，并调试通过，得到给定位置的计算结果。
根据解析法的结果，分析图解法的误差及产生原因。
4.飞轮设计已知：机器运转的速度不均匀系数δ，曲柄轴A的转数n2，由动态静力分析所得的平衡力矩Mb；驱动力矩Md为常数。
要求：用简易方法确定安装在轴A上的飞轮转动惯量JF。
等效力矩图和能量指示图画在坐标纸上。
5.齿轮机构的设计已知：齿数Z1，Z2，模数m，分度圆压力角α，中心距a（表1-1中的y）；齿轮为正常齿制。
要求：选择变为系数，计算该对齿轮转动的各部位尺寸，以2号图纸绘制齿轮传动的啮合图。
6.编写设计说明书四、设计方案及过程选择第二组数据（x =530mm，y=405mm，l AB=240mm，l BC=580mm，l CD=410mm，l BE=1380mm）进行设计。
1.做拌勺E的运动轨迹附图1-3 拌勺E运动轨迹首先，做出摇杆在左极限位置（即AB与BC杆共线时）所对应的曲柄位置1，然后按转向将曲柄圆周作十二等分，得12个位置。
再根据其他各杆的长度找出连杆上拌勺E的各对应点E1,E2…E12,绘出正点轨迹。
按拌勺的运动轨迹的最低点向下量40mm定出容器地面位置，再根据容器高度定出容积顶面位置。
容积顶面位置与拌勺E的轨迹的两个交点E8’和E11’，其所对应的两个曲柄位置8’和11’即为拌勺E离开及进入容积时所对应的曲柄位置。
如附图1-3所示。
2.做构件两个位置的运动简图根据设计要求，选择3和8位置作构件的运动简图。
先对应附图1-2分别做出在位置3和8的曲柄AB，然后分别以B 为圆心，BC长为半径和以D为圆心，DC长为半径画圆弧，两圆弧的交点即为C点位置。
延长BC画虚线至E点使BE长为1390mm,即作出了构件在位置3和8的运动简图。
如附图1-4所示。
附图1-4 （a）构件在3位置的运动简图附图1-4 （b ） 构件在8位置的运动简图 3.做构件处于位置3和8时的速度多边形和加速度多边形 a.对3位置C 、E 点进行速度分析和加速度分析 1.速度分析如附图1-5所示 选取速度比例尺=mm s m02.0附图1-5 3位置速度分析对于C 点 V C = V B + V CB方向：大小： ？ √ ？ω2=613πrad/s V B =ω2 AB=1.32m/sV C =pc=0.02×63.421m/s=1.27m/s V CB =bc=0.02×15.26m/s=0.31m/sω3=V CB /BC =0.53rad/s对于E 点 V E = V B + V EB方向： ？大小： ？ √ √V EB =ω3BE =0.73m/s V E =pe=1.32m/s2.加速度分析如附图1-6所示 选取加速度比例尺为=mm s m202.0对于C点= + = + + 方向： C→D B→A C→B大小：√？√√ ?附图1-6 3位置加速度分析ω4=V C/CD=3.10rad/s=ω42CD=3.94m/s2=ω22AB=11.14m/s2=ω32BC=0.16m/s2=×250.4mm=5.0m/s2=×345.8mm=6.92m/s2α3=/BC=11.93rad/s2对于E点 =+ +方向：？B→A E→B大小：？√√√=ω22AB=11.14 m/s2=ω32EB =0.387 m/s 2 =α3EB =16.46 m/s 2 =×67.59mm=6.76m/s 2附图1-7 8位置速度分析b. 对8位置C 、E 点进行速度分析和加速度分析 1.速度分析如附图1-7所示 选取速度比例尺=mm s m02.0对于C 点 V C = V B + V CB方向：大小： ？ √ ？ω2=613πrad/s V B =ω2AB=1.32m/sV C =pc=0.02×21.5m/s=0.43m/sV CB =bc=0.02×68.8m/s=1.38m/sω3=V CB /BC =2.37rad/s对于E 点 V E = V B + V EB方向： ？大小： ？ √ √V EB =ω3BE =3.27m/s V E =pe=2.06m/s2.加速度分析如附图1-8所示 选取加速度比例尺为=mm s m21.0对于C 点=+=+ +方向： C →DB →AC →B大小： √ ？ √ √ ?附图1-8 （a ） 8位置C 点加速度分析ω4=V C /CD =1.05rad/s=ω42CD =0.45 m/s 2 =ω22AB =11.14 m/s 2 =ω32BC =3.26 m/s 2=×50mm=7.68m/s2=×12mm=1.17m/s2α3=/BC=2.01rad/s2对于E点 =+ +方向：？B→A E→B大小：？√√√附图1-8 （b） 8位置E点加速度分析=ω22AB=11.14 m/s2=ω32EB=7.75 m/s2=α3EB=2.77 m/s2=×11mm=3.05m/s24.确定惯性力P1和惯性力矩M1根据各构件重心的加速度及角加速度，确定各构件的惯性力p1和惯性力矩M1，其合成为一力，求出该力至重心的距离h i.(对3位置)1.作用在连杆3上的惯性力和惯性力偶矩有加速度多边形得：M I3=J S3•α3=19×11.93=226.67N•MP I3=m3•αs3=G3/g••p`s3`=1250/9.8×0.1×33.795=431.058 h3= M I3/ P I3=226.67/431.058=0.53m2.作用在连架杆4上的惯性力偶矩由加速度多边形得：P I4=m4•αs4=G4/g••p`s4`=420/9.8×0.1×25.0445=107.333 M I4=J S4•α4=0.35×61.19=21.417N•Mh4= M I4/ P I4=21.417/107.333=0.199m5.机构的动态静力分析对于杆BE，加上惯性力Fa = —m s3a s3,惯性力矩Ma=—J s3a BE 后处于平衡，即：Fx=0，Fy=0，M=0，Fx=Frcosθr+Fcx+Fbx+Facosθa=0Fy=Frsinθr+Fcy+Fby+Fsinθa-G=0Ms3=Ma+S3E×Fr+S3B×Fbx+S3B×Fby+S3C×Fcx+S3C×Fcy=0解得Mａ＝－Ｊs4aCD处于平衡状态，即：Fx=-Fcx+FDx+Facosθa=0Fy=-Fcy+FDy+Fasinθa-G=0Ms3=Ma+S4C×Fcx+S4C×Fcy+S4D×FDx+S4D×FDy=0解得FBX=-1123.9NFBy=1947NFcx=-1836NFcy=-995.5NFDX=-308.9NFDy=-551.4N曲柄上的平衡力矩M=-476.97n.m五、飞轮设计对于杆BE，加上惯性力Fa = —m s3 a s3,惯性力矩Ma=—J s3 a BE后处于平衡，即：F x=0，F y=0，M=0，Fx=Frcosθr+Fcx+F bx+Facosθa=0Fy=Frsinθr+Fcy+F by+Fsinθa-G=0Ms3=Ma+S3E*Fr+S3B*F bx+S3B*Fby+S3C*Fcx+S3C*Fcy=0解得Mａ＝－Ｊs4a CD处于平衡状态，即：Fx=-Fcx+F D x+Facosθa=0Fy=-Fcy+F D y+Fasinθa-G=0Ms3=Ma+S4C*Fcx+S4C*Fcy+S4D*F D x+S4D*F D y=0解得F BX=-1123.9NF B y=1947NFcx=-1836NFcy=-995.5N F DX =-308.9NF D y=-551.4N曲柄上的平衡力矩M=-476.97n.m六、齿轮机构设计1.变为系数的选择由a`=y=405mm acos δ=a`cos δ` δ`=arccos （acoa δ/a`） 又a=m/2（z 1+z 2）=408 δ=20°δ`=18.8°带入变为齿轮无侧隙啮合方程：inv δ`=2tan δ（x 1+x 2）/（z 1+z 2）+inv δ x 1+x 2=-0.4 且x min =17z -17 x min =-179取x 1=0.1，则x 2=0.3 2.齿轮传动各部分尺寸分度圆直径：d 1=mz1=208mm d 2=mz2=608mm 齿距：p=m π=25.13 顶隙：c=c*m=2节圆直径：d 1`=d 1cos δ/cos δ`=206mmd 2 `=d 2 cos δ/cos δ`=603mm中心距变动系数：y=（a`-a ）/m=-83mm齿顶高降低系数：Δy=x1+x2-y=-0.025mm齿顶高：h a1=（h a*+x1-Δy）m=0.925mmh a1=（h a*+x2-Δy）m=0.725mm齿根高：h f1=（h a*+c*-x1）m=10.8mmh f2=（h a*+c*-x2）m=12.4mm齿顶圆直径：d a1=d1+2h a1=209.85mmd a2=d2+2h a2=604.45mm齿根圆直径：d f1=d1-2h f1=186.4mmd f2=d2-2h f2=575.2mm七、心得体会课程设计是培养学生综合运用所学知识,发现,提出,分析和解决实际问题,锻炼实践能力的重要环节,是对学生实际工作能力的具体训练和考察过程，必须要自己思考，自己动手实践，才能提升自己观察、分析和解决问题的实际工作能力。
