机械开槽挖土施工工艺
土方开挖施工方案 车间
土方开挖施工方案车间
一、施工准备工作
1.确定开挖范围和深度要求。
2.完成场地测量，制定详细的工程施工图纸。
3.落实施工人员和设备，明确责任分工。
4.做好安全防护工作，包括场地围挡、安全标识等。
二、开挖方法选择
1.机械开挖：适用于大面积开挖，可采用挖掘机、推土机等设备。
2.手工开挖：适用于狭小空间或靠近建筑物等场所，需人工铁锹、推土
机等工具。
三、开挖施工步骤
1.标定挖掘范围，从边界开始逐步向内挖掘。
2.执行挖掘计划，根据工程图纸要求，控制开挖深度和坡度。
3.在开挖过程中，及时处理土方中的大块石头、树根等障碍物。
4.确保开挖底部平整、侧面垂直，符合设计要求。
四、土方处理与运输
1.分类处理：将挖出土方按照场地要求分类堆放，作为填方或弃土处理。
2.运输方式：可采用卡车、挖掘机等设备进行土方的运输，确保顺利清
运。
五、验收与完工
1.完成土方开挖后，进行验收确认工程质量，查看是否符合设计要求。
2.整理工地，清除杂物，确保施工现场整洁。
3.完工后提交相关工程报告和施工记录，做好资料整理和归档工作。
结语
土方开挖施工是土木工程的重要环节，合理的施工方案和严谨的操作流程能够
确保工程质量和安全。
通过本文介绍的施工步骤和方法，可为土方开挖施工提供一定的参考，希望能够对相关工作有所帮助。
土方开挖及回填施工方法
土方开挖及回填施工方法土方开挖严格遵循开槽支撑、先撑后挖、分层开挖、严禁超挖的原则。
土方采用反铲挖土方法。
为充分发挥机械施工效率，土方根据开挖基槽的深度由上而下分步开挖，每步开挖深度需结合每步土钉的层距，进行分层开挖。
（1）土方开挖施工技术要求1）开挖前应放出各土方施工区域的分界线、作业面分界线、马道上下口线，每步开挖深度必须严格按支护方案规定分层厚度开挖，严禁超挖。
2）基槽上口距槽边0.5m处砌筑一道0.2m高的砖挡墙，外抹防水砂浆，防止坑外水流入基坑。
3）槽底口距离结构施工距离暂按1.0m考虑，确保结构施工工作面。
4）最后一层土方要做好高程控制，严禁超挖，槽底预留30cm土由人工配合清挖。
5）开槽见底后，如有土层滞水，人工沿坡底开挖一条300×300mm排水沟，设一个用一节无砂管做的集水井，井内放水泵，设专人负责定时抽水。
槽坑滞水挖明排水沟，导入坡底排水沟内，达到疏干滞水的要求。
（2）钎探、验槽土方见底后，立即组织人员按设计及规范要求进行钎探，及时会同建设单位、工程监理等约请设计、地质勘察等有关部门，进行基槽核验，对存在问题妥善处理后，立即组织下道工序施工，缩短晾槽时间。
（3）土方开挖施工质量保证措施以上口线为准，严格按要求坡度放坡，精心作业。
施工中配备专职测量人员进行质量控制。
及时复撒灰线，及时控制开挖标高。
挖掘过程中，不得碰撞土钉墙桩头等；如遇不明地下障碍物，必须及时向雇主和现场管理人员汇报，不得擅自处理。
（4）道路防遗洒措施1）挖掘机装车不得过满（运输车上土方堆放最高点不得高于槽帮50cm，边缘低于槽帮10cm），各出入口设专人覆盖苫布、清扫车辆。
现场门口必须设置醒目的提示牌，以提示司机及有关人员在执行运输任务时注意防止遗洒。
2）车辆行进途中拐弯要慢行，防止甩土。
车辆出场前由专人检查后槽帮，后槽帮关闭不严车辆的严禁出场。
3）设置清洗池清洗车轮，现场及周边道路安排专人及时清扫。

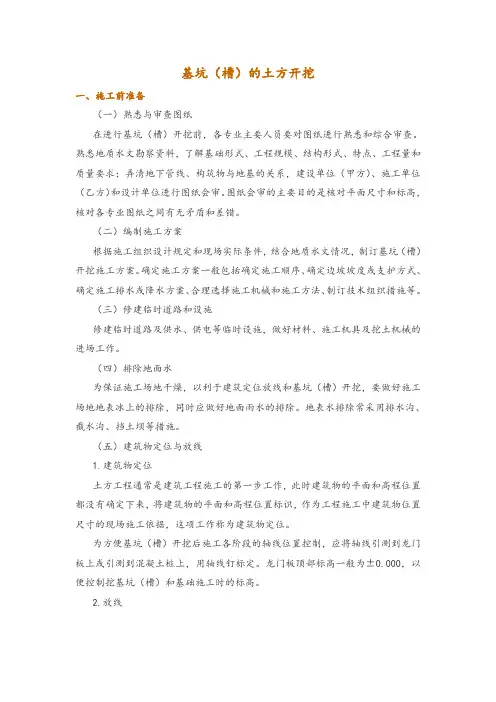

基坑(槽)的土方开挖
基坑（槽）的土方开挖一、施工前准备（一）熟悉与审查图纸在进行基坑（槽）开挖前，各专业主要人员要对图纸进行熟悉和综合审查。
熟悉地质水文勘察资料，了解基础形式、工程规模、结构形式、特点、工程量和质量要求；弄清地下管线、构筑物与地基的关系，建设单位（甲方）、施工单位（乙方）和设计单位进行图纸会审。
图纸会审的主要目的是核对平面尺寸和标高，核对各专业图纸之间有无矛盾和差错。
（二）编制施工方案根据施工组织设计规定和现场实际条件，结合地质水文情况，制订基坑（槽）开挖施工方案。
确定施工方案一般包括确定施工顺序、确定边坡坡度或支护方式、确定施工排水或降水方案、合理选择施工机械和施工方法、制订技术组织措施等。
（三）修建临时道路和设施修建临时道路及供水、供电等临时设施，做好材料、施工机具及挖土机械的进场工作。
（四）排除地面水为保证施工场地干燥，以利于建筑定位放线和基坑（槽）开挖，要做好施工场地地表冰上的排除，同时应做好地面雨水的排除。
地表水排除常采用排水沟、截水沟、挡土坝等措施。
（五）建筑物定位与放线1.建筑物定位土方工程通常是建筑工程施工的第一步工作，此时建筑物的平面和高程位置都没有确定下来，将建筑物的平面和高程位置标识，作为工程施工中建筑物位置尺寸的现场施工依据，这项工作称为建筑物定位。
为方便基坑（槽）开挖后施工各阶段的轴线位置控制，应将轴线引测到龙门板上或引测到混凝土桩上，用轴线钉标定。
龙门板顶部标高一般为±0.000，以便控制挖基坑（槽）和基础施工时的标高。
2.放线放线是根据定位确定的轴线位置，用石灰画出开挖边线，即建筑物定位后，根据基础的设计尺寸和埋置深度、土壤类别及地下水情况确定是否留工作面和放坡等来确定基坑（槽）上口开挖宽度，拉通线后，用石灰在地面上画出基坑（槽）开挖的上口边线。
二、场地平整场地平整是整个建筑工程施工的前期工程，是指在开挖基坑（槽）前，对整个施工场地进行就地挖、填和平整的工作。
挖孔桩及基础坑槽施工方案
挖孔桩及基础坑槽施工方案在建筑工程施工中，挖孔桩及基础坑槽施工是非常关键的环节，直接影响着建筑物的稳定性和耐久性。
下面将介绍挖孔桩及基础坑槽施工的方案步骤和注意事项：1. 方案概述挖孔桩多用于建筑物的基础支撑，通过在土壤中挖孔并灌注混凝土来形成承载力强的桩基。
基础坑槽则是用于放置建筑物的基础混凝土，承受建筑物的重量和保证其稳定性。
2. 施工步骤2.1 挖孔桩施工1.确定挖孔桩的位置和尺寸，根据设计要求在地面进行标定。
2.使用挖掘机等工程机械进行挖孔作业，注意避免挖损桩位周围的土壤。
3.在挖孔的同时逐级清理桩孔内的泥浆和杂物，保持桩孔的清洁。
2.2 基础坑槽施工1.根据设计要求确定基础坑槽的位置和尺寸，进行标定。
2.使用挖掘机进行坑槽挖掘作业，保持坑槽底部平整，并且注意保持坡度以便排水。
3.检查坑槽的尺寸和深度是否符合设计要求，必要时进行调整。
3. 施工注意事项•施工现场要确保安全，设置围挡和安全警示牌，避免发生意外事故。
•施工人员要配备完善的安全防护用具，如安全帽、安全鞋等。
•挖孔桩和基础坑槽施工时应根据天气情况进行调整，避免在恶劣天气下进行施工。
4. 施工质量控制•挖孔桩施工完成后，应进行桩孔的验收，检查孔底是否达到规定要求。
•基础坑槽挖掘完成后，检查坑槽底部是否平整，侧壁是否垂直。
•对挖孔桩和基础坑槽的尺寸、位置进行检测，确保符合设计要求。
5. 施工验收•完成挖孔桩及基础坑槽施工后，进行验收，确保符合设计要求。
•对施工过程中出现的问题和不良情况进行整改和处理，确保建筑物的安全稳定。
通过以上挖孔桩及基础坑槽施工方案的详细介绍，相信能够为相关工程的施工提供指导和参考，确保建筑物的基础工程质量和稳定性。
土方开挖施工方案【精选7篇】
土方开挖施工方案【精选7篇】土方开挖施工方案篇1一、适用范围适用于一般工业与民用建筑物、构筑物的基槽和管沟以及大面积平整场地等土方工程c但人工挖掘的劳动强度高、效率较低，只适用于工程量小、分散或缺乏挖掘机械时才采用。
二、施工准备2．1技术准备1．熟悉施工图纸，编制土方开挖施工方案并经审批，对有关施工人员进行技术交底。
2．组织有关人员现场勘察地形、地貌，实地了解施工现场及周围情况。
3．组织测量人员进行桩位交接验收及复测工作，测设土方开挖控制点。
2．2主要机具推土机、铲运机、挖掘机（包括正铲、反铲、拉铲、抓铲等）、装载机、测量仪器、铁锹（尖头与平头两种）、手推车、手锤、梯子、铁镐、撬棍、龙门板、小白线或20#铅丝、钢卷尺、坡度尺等。
一般讲，深度不大的大面积基坑开挖，宜采用推土机或装载机推土、装土，用自卸汽车运土；对长度和宽度均较大的大面积土方一次开挖，町用铲运机铲土、运土、卸土、填筑作业；对面积较大较深的基础多采用0．5m或1．0m斗容量的液压正铲挖掘，上层土方也可用铲运机或推土机进行；如操作面狭窄，且有地下水，土壤湿度大，町采用液压反铲挖掘机挖土，自卸汽车运土；在地下水中挖土，可用拉铲，效率较高；对地下水位较低采取不排水挖土时，亦可分层用不同机械开挖，先用正铲挖土机挖地下水位以上土方，再用拉铲或反铲挖地下水位以下土方，用自卸汽车将土方运出。
2．3作业条件1．土方开挖前，应详细查明施工区域内的地下、地上障碍物。
对位于基坑、管沟内的管线和相距较近的地上、地下障碍物已按拆、改或加固方案处理完毕。
2.根据给定的控制坐标和水准点，按建筑物总平面要求，引测到现场。
在工程施工区域设置测量控制网，包括控制基线、轴线和水平基准点；做好轴线控制测量的校核。
3．夜间施工时，应有足够的照明设施；在危险地段应设置明显标志，并要合理安排开挖顺序，防止错挖或超挖。
4．施工机械进入现场所经过的道路、桥梁和卸车设施等，应事先经过检查，必要时要做好加固或加宽等准备工作。
沟槽开挖施工方案
沟槽开挖施工方案一．工程概况：1、由湖北宏缘市政工程建设有限公司承建的何刘路（光谷三路~光谷四路）道排工程是东湖高新技术开发区九峰城市森林保护区中的一条支路，西起光谷三路（K0+000），东至光谷四路（K1+204.727），全长1204.73m，规划红线宽度为20m，与本工程相交的道路有光谷三路、王家店小路、紫兰璐、群建小路。
管材情况：污水接户支管管径均为DN400，坡度为0.002，雨水接户支管管径为DN600，坡度为0.0015。
雨水管当d≤800mm时，采用高度聚乙烯（HDPE）承插式塑料管，当d≥1000mm 时，采用承插式钢筋混凝土管。
为了确保施工质量和施工安全，针对本工程路段污水工程，当开槽深度超过3米的情况，准备采用分层施工方法进行污水管道深槽开挖及管道安装施工。
工期安排：2012年05月12日～2013年01月12日二．施工准备1．人员准备按计划调集有丰富施工经验的施工人员，做好施工前准备，施工前做好动员工作：（1）选派有经验的项目经理，组织强有力的项目班子。
选择技术强，装备精的专业队伍，操作工人做到持证上岗。
（2）明确工程施工中的质量目标、安全目标、工期要求，确保高速、优质、安全地完成施工任务。
（3）通过动员，达到参加人员明确任务和目标，设备配备齐全，使工程施工有一个良好开端，能按业主的要求按期、优质、安全的完成施工任务。
（4）设置专职安全生产管理人员每天进行安全检查并及时做好记录及更改、必须具备有特种作业人员证的的员工执证上岗。
2．技术准备（1）了解本标段工程的建设概况，熟悉和掌握本工程的技术规程和质量要求。
（2）在熟悉图纸，掌握规范，进一步了解现场的基础上制定本施工措施，并报监理审核，通过后作为沟槽施工的实施依据。
（3）对有关人员做好书面施工安全、技术交底工作，并经签认。
（4）测放沟槽开挖边线、并用白灰标识。
确定土方堆放场地及运土施工路线。
3．材料、物资设备准备本工程对材料供应要做好以下准备：（1）根据批准的施工组织设计和预算编制供货计划，对于沟槽施工所需要的沟槽排水设施要准备充足，水泵、水管、电线、发电机须有配用设备。
基坑土方开挖的施工工艺与注意事项
基坑土方开挖的施工工艺与注意事项前言：建筑施工中，基坑土方的开挖是十分重要的基础性工作。
在开挖的过程中一般有两种情况：一是无支护结构基坑的放坡开挖，二是有支护结构基坑的开挖。
充分把握其施工要点与适用条件，对于确保工程质量与安全有着极其重要的意义。
1.无支护结构基坑放坡开挖工艺使用放坡开凿时，通常基坑深度较厚，挖土机可以一次开凿至设计标高，所以在地下水位低的地区，软土基坑使用反铲挖土机协调运土汽车在地面作业。
如果地下水位较低，坑底柔软，也可以使运土汽车下坑，协调正滚挖土机在坑底作业。
当开凿基坑深度少于4m 时，若土质较好，地下水位较低，场地容许，有条件摆坡时，边坡宜设置阶梯平台，分阶段、分层开凿，每级平台宽度不必大于1.5m。
在采用放坡开挖时，要求基坑边坡在施工期间保持稳定。
基坑边坡坡度应根据土质、基坑深度、开挖方法、留置时间、边坡荷载、排水情况及场地大小确定。
放坡开挖应有降低坑内水位和防止坑外水倒烧的措施。
若土质极差且基坑施工时间较长，边坡坡面可以使用钢丝网喷浆展开护坡，以维持基坑边坡平衡。
放坡开挖基坑内作业面大，方便挖土机械作业，施工程序简单，经济效益好。
但在城市密集地区施工，条件往往不允许采用这种开挖方式。
2.掘进结构基坑的开凿工艺支护结构基坑的开挖按其坑壁结构可分为直立壁无支撑开挖、直立壁内支撑开挖和直立壁拉锚（或土钉、土锚杆）开挖。
有支护结构基坑开挖的顺序、方法必须与设计工况相一致，并遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”和“分层、分段、对称、限时”的原则。
2.1四肢壁并无提振开凿工艺这是一种重力式坝体结构，一般采用水泥土搅拌桩作坝体材料，也可采用粉喷桩等复合桩体作坝体。
重力式坝体既挡土又止水，给坑内创造宽敞的施工空间和可降水的施工环境。
基坑深度通常在5～6m，故可以使用反铲挖土机协调运土汽车在地面作业。
由于使用木患重力坝的基坑，地下水位通常都比较低，因此很少采用正铲下坑挖土作业。
机械挖土施工工艺标准
机械挖土施工工艺标准(Q/TJJG1－01－02－2003）2。
1 适用范围及所涉及的强制性条文2.1。
1 本工艺标准适用于工业和民用建筑物、构筑物、地下人防、地铁、隧道等明挖的大型基坑（槽）,沟以及大面积平整场地机械挖土施工。
2。
1。
2 本项工艺所涉及的国家工程建设标准中主要的强制性条文：（1) 土方开挖的顺序、方法必须与设计工况相一致，并应遵循“开槽先撑、先撑后挖、分层开挖、严禁超挖”的原则。
（GB50202—2002 7。
1。
3）(2) 基坑开挖过程中,应采取措施防止碰撞支护结构，工程桩或扰动基底原状土.（JGJ120—99 3。
7。
5）(3) 配合机械作业的清底、平地、修坡等人员,应在机械回转半径以外工作，当必须在回转半径以内工作时，应停止机械回转并制动好后，方可作业.（JGJ33-2001 5.1。
10）2。
2 施工准备2。
2。
1 主要机具2。
2.1。
1 主要施工机械:挖土机、自卸汽车、推土机、铲车、汽车吊或塔式起重机.2。
2.1.2 一般工具：铁锹、小推车、小白线或20号铅丝.2。
2.1。
3 计量器具：水准仪、经纬仪、钢卷尺（30m）等.2.2.2 土方开挖前现场准备2。
2。
2.1 施工组织设计（施工方案）的编制审批。
（1) 根据施工特点选择规格型号适合的挖掘机、自卸汽车及辅助机械。
（2) 根据开挖面积和进度的需求，做好劳动力的组织，配备好人工作业所需的工具如小推车、铁锹等工具和配备。
(3）确定开挖施工主要质量控点和控制方法、责任人。
(4）根据工程要求进行挖、填土方量的平衡与计算、选好现场存土场点和弃土场点.(5）开挖前应根据基坑的面积、深度、土质、周围环境等进行放坡或支护、降排水等设计。
2.2.2.2 开挖前应先平整场地，做好排水、降水设施的施工及地上、地下障碍物的清理.进行施工现场及运输道路、路线的勘察和现场坡道、循环道的设置.2.2.2。
3 开挖前应由政府规划部门、监理、设计单位对建筑物或构筑物的位置或场地控制线、标准水平控制点及开槽灰线进行验收，并办理开工应具备的手续。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械开槽挖土施工工艺
3.1 工艺流程：
确定开挖的顺序和坡度 → 分段分层平均下挖 → 修边和清
底
3.2 坡度的确定：
3.2.1 在天然湿度的土中，开挖基础坑（槽）、管沟时，当挖土深度不超过下列数值规定时，可不放坡，不加支撑。
3.2.1.1 密实、中密的砂土和碎石类土（充填物为砂土）一1.0rn。
3.2.1.2 硬塑、可塑的粘质粉土及粉质粘土一1.25m。
3.2.1.3 硬塑、可塑的粘土和碎石类土（充填物为粘性土）?.5m。
3.2.1.4 坚硬性粘土一2.0m。
3.2.2 超过上述规定深度，在5m以内时，当土具有天然湿度、构造均匀、水文地质条件好，且无地下水，不加支撑的基坑（槽）和管沟，必须放坡。
边坡最陡坡度应符合表l-3的规定。
各类土的边坡坡度表1-3
边坡坡度 (高∶宽)
坡顶无荷载坡顶有静载坡顶有动载
1 中密的砂土 1∶1.00 1∶1.25 1∶1.50
2 中密的碎石类土 (充填物为砂土) 1∶0.75 1∶1.00 1∶1.25
3 硬塑的轻亚粘土 1∶0.67 1∶0.75 1∶1.00
4 中密的碎石类土 (充填物为粘性土) 1∶0.50 1∶0.67 1∶0.75
5 硬塑的亚粘土、粘土 1∶0.33 1∶0.50 1∶0.67
6 老黄土 1∶0.10 1∶0.25 1∶0.33
7 软土 (经井点降水后) 1∶1.00 ??
注：当有成熟经验时，可不受本表限制。
3.2.3 使用时间较长的临时性挖方边坡坡度，应根据工程地质和边坡高度，结合当地同类土体的稳定坡度值确定。
如地质条件好，土（岩）质较均匀，高度在10m以内的临时性挖方边坡坡度应按表1-4确定：
各类土的挖方边坡坡度表1-4
项次土的类别边坡坡度 (高∶宽)
1 砂土 (不包括细砂、粉砂) 1∶1.25～1∶1.15
坚硬 1∶0.75～1∶1.00
硬塑 1∶1.0～1∶1.25
充填坚硬、硬塑性粘土 1∶0.5～1∶1.00
充填砂土 1∶1.00～1∶1.50
注：当有成熟经验时，可不受本表限制。
3.2.4 挖方经过不同类别土（岩）层或深度超过10m时，其边坡可做成折线形或台阶形。
3.2.5 城市挖方因邻近建筑物限制，而采用护坡桩时，可以不放坡，但要有护坡桩的施工方案。
3.3 开挖基坑（槽）或管沟时，应合理确定开挖顺序、路线及开挖深度。
3.3.1 采用推土机开挖大型基坑（槽）时，一般应从两端或顶端开始（纵向）推土，把土推向中部或顶端，暂时堆积，然后再横向将土推离基坑（槽）的两侧。
3.3.2 采用铲运机开挖大型基坑（槽）时，应纵向分行、分层按照坡度线向下铲挖，但每层的中心线地段应比两边稍高一些，以防积水。
3.3.3 采用反铲、拉铲挖土机开挖基坑（槽）或管沟时，其施工方法有两种；
3.3.3.1 端头挖土法：挖土机从基坑（槽）或管沟的端头以倒退行驶的方法进行开挖。
自卸汽车配置在挖土机的两侧装运土。
3.3.3.2 侧向挖土法：挖土机一面沿着基坑（槽）或管沟的一侧移动，自卸汽车在另一侧装运土。
3.3.4 挖土机沿挖方边缘移动时，机械距离边坡上缘的宽度不得小于基坑（槽）或管沟深度的1/2。
如挖土深度超过5m时，应按专业性施工方案来确定。
3.4 土方开挖宜从上到下分层分段依次进行。
随时作成一定坡势，以利泄水。
3.4.l 在开挖过程中，应随时检查槽壁和边坡的状态。
深度大于1.5m 时，根据土质变化情况，应做好基坑（槽）或管沟的支撑准备，以防坍陷。
3.4.2 开挖基坑（槽）和管沟，不得挖至设计标高以下，如不能准确地挖至设计基底标高时，可在设计标高以上暂留一层土不挖，以便在抄平后，由人工挖出。
暂留土层：一般铲运机、推土机挖土时，为20cm左右；挖土机用反铲、正铲和拉铲挖土时，为30cm左右为宜。
3.4.3 在机械施工挖不到的土方，应配合人工随时进行挖掘，并用手推车把土运到机械挖到的地方，以便及时用机械挖走。
3.5 修帮和清底。
在距槽底设计标高50cm槽帮处，抄出水平线，钉上小木撅，然后用人工将暂留土层挖走。
同时由两端轴线（中心线）引桩拉通线（用小线或铅丝），检查距槽边尺寸，确定槽宽标准，以此修整槽边。
最后清除槽底土方。
3.5.1 槽底修理铲平后，进行质量检查验收。
3.5.2 开挖基坑（槽）的土方，在场地有条件堆放时，一定留足回填需用的好土；多余的土方，应一次运走，避免二次搬运。
3.6 雨、冬期施工：
3.6.1 土方开挖一般不宜在雨季进行，否则工作面不宜过大，应逐段、逐片分期完成。
3.6.2 雨期施工在开挖基坑（槽）或管沟时，应注意边坡稳定。
必要时可适当放缓边坡坡度，或设置支撑。
同时应在坑（槽）外侧围以土堤或开挖水沟，防止地面水流入。
经常对边坡、支撑、土堤进行检查，发现问题要及时处理。
3.6.3 土方开挖不宜在冬期施工。
如必须在冬期施工时，其施工方法应按冬施方案进行。
3.6.4 采用防止冻结法开挖土方时，可在冻结以前，用保温材料覆盖或将表层土翻耕耙松，其翻耕深度应根据当地气温条件确定。
一般不小于30cm。
3.6.5 开挖基坑（槽）或管沟时，必须防止基础下基土受冻。
应在基底标高以上预留适当厚度的松土。
或用其他保温材料覆盖。
如遇开挖土方引起邻近建筑物或构筑物的地基和基础暴露时，应采取防冻措施，以防产生冻结破坏。
工程项目部
2011年5
月13日。
