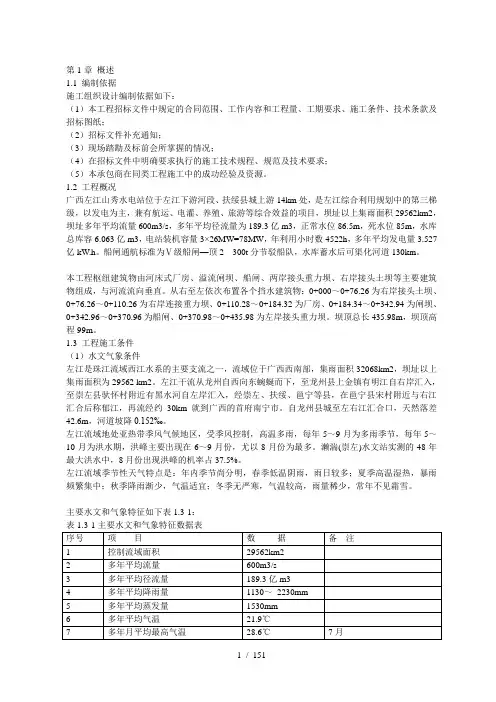

第1章概述1.1 编制依据施工组织设计编制依据如下：（1）本工程招标文件中规定的合同范围、工作内容和工程量、工期要求、施工条件、技术条款及招标图纸；（2）招标文件补充通知；（3）现场踏勘及标前会所掌握的情况；（4）在招标文件中明确要求执行的施工技术规程、规范及技术要求；（5）本承包商在同类工程施工中的成功经验及资源。
1.2 工程概况广西左江山秀水电站位于左江下游河段、扶绥县城上游14km处，是左江综合利用规划中的第三梯级，以发电为主，兼有航运、电灌、养殖、旅游等综合效益的项目，坝址以上集雨面积29562km2，坝址多年平均流量600m3/s，多年平均径流量为189.3亿m3，正常水位86.5m，死水位85m，水库总库容6.063亿m3，电站装机容量3×26MW=78MW，年利用小时数4522h，多年平均发电量3.527亿kW.h。
船闸通航标准为Ⅴ级船闸—顶2300t分节驳船队，水库蓄水后可渠化河道130km。
本工程枢纽建筑物由河床式厂房、溢流闸坝、船闸、两岸接头重力坝、右岸接头土坝等主要建筑物组成，与河流流向垂直。
从右至左依次布置各个挡水建筑物：0+000～0+76.26为右岸接头土坝、0+76.26～0+110.26为右岸连接重力坝、0+110.28～0+184.32为厂房、0+184.34～0+342.94为闸坝、0+342.96～0+370.96为船闸、0+370.98～0+435.98为左岸接头重力坝。
坝顶总长435.98m，坝顶高程99m。
1.3 工程施工条件（1）水文气象条件左江是珠江流域西江水系的主要支流之一，流域位于广西西南部，集雨面积32068km2，坝址以上集雨面积为29562 km2。
左江干流从龙州自西向东蜿蜒而下，至龙州县上金镇有明江自右岸汇入，至崇左县驮怀村附近有黑水河自左岸汇入，经崇左、扶绥、邕宁等县，在邕宁县宋村附近与右江汇合后称郁江，再流经约30km就到广西的首府南宁市。
临水临电施工方案
临水临电施工方案目录1. 临水临电施工方案概述 (2)1.1 项目背景与目标 (3)1.2 施工范围与内容 (4)1.3 施工组织与管理 (5)2. 工程前期准备 (6)2.1 场地勘察与测量 (7)2.2 设备与材料准备 (8)2.3 施工人员培训与安全教育 (9)3. 临水施工方案 (10)3.1 施工工艺流程 (11)3.2 施工技术要求 (12)3.3 施工质量控制 (13)4. 临电施工方案 (14)4.1 施工工艺流程 (14)4.2 施工技术要求 (15)4.3 施工质量控制 (16)5. 安全环保措施 (18)5.1 安全防护设施配置 (18)5.2 应急预案制定与演练 (19)5.3 环境影响评估与控制 (22)6. 质量验收标准及方法 (23)6.1 主要质量验收标准 (24)6.2 质量验收方法与程序 (25)7. 工期计划与资源配置 (26)7.1 总工期计划 (28)7.2 各阶段资源配置与调度 (28)8. 成本预算与控制 (29)8.1 主要成本预算项解析 (30)8.2 成本控制策略与方法 (32)9. 风险管理与应对措施 (33)9.1 主要风险识别与分析 (34)9.2 针对风险的应对措施与预案制定 (35)10. 总结与建议 (37)10.1 本工程主要经验总结 (38)10.2 对类似工程的建议与展望 (39)1. 临水临电施工方案概述随着现代城市建设的飞速发展，临水临电设施在工程项目中的地位日益凸显。
为确保施工现场的安全、高效与便捷，我们特制定此临水临电施工方案。
本方案旨在提供一个全面、系统且实用的指导框架，以应对施工现场可能遇到的各种临水临电挑战。
在当今社会，水资源和电力供应对于各类建筑项目的顺利进行至关重要。
本项目所在区域水资源丰富，地下水位较高，同时周边电力设施密集。
做好临水临电工作，不仅关乎施工进度与质量，更直接关系到人员和设备的安全。
本临水临电施工方案的核心目标是确保施工现场的水电设施安全、可靠地运行，同时优化施工流程，减少不必要的浪费，提高施工效率。
临水临电工程施工组织设计方案

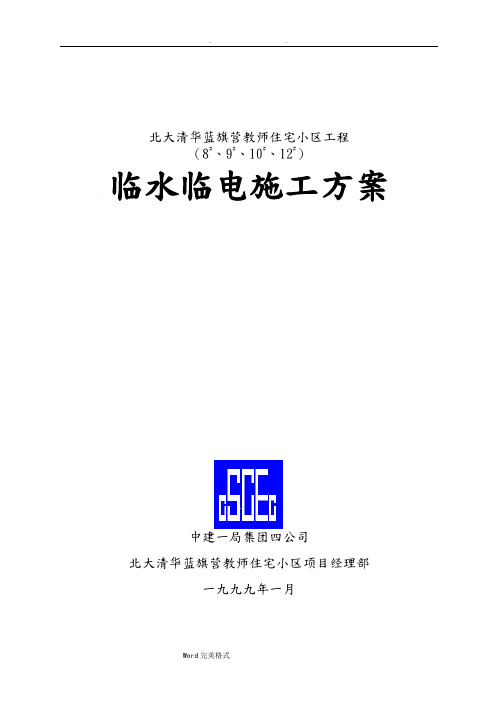

北大清华蓝旗营教师住宅小区工程（8#、9#、10#、12#）临水临电施工方案中建一局集团四公司北大清华蓝旗营教师住宅小区项目经理部一九九九年一月编制：蓝旗营项目技术管理部审核：审批：目录施工方案调整变更索引表 (2)第一章：工程简介 (3)第二章：施工现场临水临电及主要临建简介 (3)第三章：临电设计 (4)第四章：临水设计 (11)第五章：临电施工技术要求及临电管理与维护 (19)第六章：临水施工技术要求及系统维护与管理 (20)第七章：临水、临电施工进度计划 (21)第八章：工期保证措施 (22)第九章：成品保护措施 (23)第十章：现场安全用电和消防措施 (23)第十一章：附图 (25)施工方案调整变更索引表第一章：工程简介北大清华蓝旗营教师住宅小区工程位于北京市海淀区清华园南侧，是以住宅为主、商场等配套设施组成的建筑群体，该建筑群体由十栋高层建筑和三栋多层建筑组成，工程总建筑面积为19.3万平方米，是国家立项的北京市重点工程。
中国建筑一局集团四公司北大、清华蓝旗营教师住宅小区项目经理部承建该建筑群体中的8#、9#两栋独立的高层塔式住宅和10#、12#两栋多层住宅。
8#楼地上二十层，9#楼地上十八层，地下均为两层，8#、9#两栋楼最大建筑高度66.70米，结构形式为全现浇钢筋混凝土剪力墙结构，基础为箱形基础；10#、12#两栋多层均为半地下室，10#楼的结构形式为内浇外砌，地上六层，地下一层，基础为片筏基础；12#楼为全现浇钢筋混凝土结构，地上九层，地下一层，基础为片筏基础。
四栋楼总建筑面积为46400平方米。
第二章：施工现场临水临电及主要临建简介2.1施工现场临电情况现场临电总电源业主提供一台800KVA变压器，总配电室位于现场西北侧厕所处。
2.2主要用电临建情况施工工人生活区（含食堂、宿舍、厕所）、混凝土搅拌站和办公区沿施工现场北侧自西向东布置，办公区由26间钢筋混凝土盒子房组成（双层双排布置），工人生活区由四栋分别45米长的干粘石活动板房组成（双排布置），其中生活区的食堂和厕所为砖砌结构。
临电施工组织设计
临电施工组织设计一.现场勘察：本工程经现场勘测，结合本工程施工用电情况及建设单位指定的电源线路，确定变压器安装工地东北角为宜，变压器容量为400KVA。
由变压器引至工地东北角设，配电室内设落地配电柜两台。
整个施工现场由该配电室分9个支路引出。
本工地接地保护采用TN-S系统。
二.分配电箱的设置和线路敷设2.1施工现内设六个分配电箱，即：分1#、分2#、分3#、分4#、分5#、分6#，塔吊分为1#～3#开关箱。
由6个分箱分别引出12个活动箱，12个开关箱，即：活1箱至活12箱，开1箱至开12箱。
分1#箱和分2#箱分别引至钢筋加工区和木加工区开关箱。
2.2由总配电柜至9个路线采用BS橡皮缆线，电缆敷设采用地埋。
三.工地机具及功率计算3.1工地机具及功率一览表见附表13.2负荷计算3.2.1现场总用电量计算K X=0.5 COSφ=0.9Pe=591.1kw Pe=15(照明) Pe总=606.1kwPj=K x×Pe总=606.1×0.5=303.1kwIj=Pj/(31/2× Ve ×COSφ)=303.1/31/2×0.9×0.38）=649kw3.2.2总配电柜引出各支路负荷电流计算工地机具及功率一览表3.2.2.1第（1）～（6）号支路该6个支路每一支路负荷为30kw，当K X =0.8，COSφ=0.9时I j=K x×P1-3/（31/2×V e×COSφ）=0.8×30/31/2×0.9×0.38）=96A3.2.2.2塔吊1～3支路该支路负荷为70 kw，当K X =0.8，COSφ=0.9时I j=K x×P1-3/（31/2×V e×COSφ）=0.8×70/31/2×0.9×0.38）=119A3.2.2.3第1～12活动箱支路该支路负荷为15kw，当K X =0.8，COSφ=0.9时I j=K x×P1-3/（31/2×V e×COSφ）=0.8×15/31/2×0.9×0.38）=26A3.2.2.4第1～12开关箱支路该支路负荷为8kw，当K X =0.8，COSφ=0.9时I j=K x×P1-3/（31/2×V e×COSφ）=0.8×8/31/2×0.9×0.38）=14A四.线路敷设、电器安装及计算4.1依据总用电量计算负荷，（总）柜采用600/5LQZK-0.5和DT862-4（6A）电度表一块，同时设三相电流表和电压表转换开关，4.2（总）柜中9路外反馈电源控制开关分别采用DZ20Y-200/3300空开和DZ15LE-100/4900漏电空开。
北京某工程临水临电施工方案
临水临电施工方案编制：审核：审批：临水临电施工方案1 目录施工方案调整变更索引表 ....................... 错误！未定义书签。
第一章：工程简介............................. 错误！未定义书签。
第二章：施工现场临水临电及主要临建简介 ....... 错误！未定义书签。
第三章：临电设计............................. 错误！未定义书签。
第四章：临水设计............................. 错误！未定义书签。
第五章：临电施工技术要求及临电管理与维护 ..... 错误！未定义书签。
第六章：临水施工技术要求及系统维护与管理 ..... 错误！未定义书签。
第八章：成品保护措施......................... 错误！未定义书签。
第九章：现场安全用电和消防措施 ............... 错误！未定义书签。
第十章：附图................................. 错误！未定义书签。
施工方案调整变更索引表2临水临电施工方案第一章：工程简介本工程为民航北京区域管制中心主楼，位于北京市朝阳区首都机场辅路民航200号，建筑面积11137.58平方米。
主体为混凝土框架结构，独立柱基础，共二层，一层包括设备机房、UPS间、设备维修间等主要功能房间及配套房间，变配电间，柴油发电机房，空调机房，以及相关办公休息等用房；二层主要包括管制大厅、模拟培训区、飞行员培训室、附属办公用房等。
第二章：施工现场临水临电及主要临建简介1.业主在现场的东北角有一台315KVA的变压器，负责现场施工的用电。
现场施工用电总柜从变压器引入。
315KVA可以满足现场施工用电的要求。
2.业主在现场东侧提供水源，水源的水管为Ф100，可以满足施工用水要求。
3.总包进场前，现场已有道路与外界相通。
4.本工程建筑红线内面积约70000m2，建筑物占地面积约7000m2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水立方临电施工组织设计目录一、编制说明 1二、编制依据／标准 1三、现场临电设置 1四、临电负荷计算书 14.1、容量换算14.2、现场高峰期主要施工用电设备配置表 14.3、负荷计算2五、电箱设置、电缆截面选择及电压降核算 25.1、现场配电箱设计及布置 25.2、回路电缆选择及电压核算2六、电缆的敷设 2七、现场采用的接地形式及防雷接地设计方案 2八、临时用电安全措施 2九、临时用电防火措施 2十、临时用电系统的使用、管理与维护 2十一、现场机械动力系统及电工岗位责任制 211.1、机械动力系统岗位责任制211.2、电工岗位责任制 2十二、附件 2一、编制说明本工程现场的临电布置由原有机施单位已布设完毕，根据业主要求,我司进场后与原单位已办理完交接手续，现场布置符合我司临电设计要求。
现场所使用的配电箱（京中麒牌）符合局和公司指定产品，原单位在地基施工时已考虑了后期施工的用电负荷，根据施工现场总平面布置图，部分二级箱相应挪动位置，在装修阶段，钢筋加工、模板加工和塔吊使用电箱相应挪动到楼层内。
二、编制依据／标准1.《施工现场临时用电安全技术规范》（JGJ46—88）2.《建筑工程施工现场供电安全规范》（GB50144-93）3.《建筑施工手册》现场临时供电部分4. 公司有关施工现场临电的文件和安全注意事项5.施工现场平面布置图三、现场临电设置1．临时电源由甲方提供的两台箱式变压器引来。
其中南侧变压器为800KVA。
北侧变压器为800KVA。
2．临时用电采用TN-S三相五线制保护系统供电。
3．现场根据用电需要设置8台计量箱。
4．现场一级配电柜均采用围栏防护。
5．临时用电设施贯彻总公司CI有关标准。
四、临电负荷计算书4.1、容量换算塔吊：Pe=2Pe´JCPe--换算后的设备容量JC--暂载率（取15%）Pe´--额定功率电焊机：Pe= Pe´JC*cosφe （交流）JC = 50%，COSφ = 0.454.2、现场高峰期主要施工用电设备配置表用电高峰出现在结构施工阶段，高峰期主要用电情况如下：4.3、负荷计算（1）现场用电量计算公式P j = Kx∑Pe KX是需要系数Q j = Pjtgφ考虑用电最大负荷不会同时出现而引入同期系数Kp、KQP j总 = Kp∑Pj（Kp取0.8-0.9）Q j总 = KQ∑Qj（KQ取0.8-0.9）S j总 =总总总总QjQj*Pj*Pj+（2）总动力负荷计算1）塔吊、龙门架：取KX=0.7 cosϕ=0.7 tgϕ=1.02Pj=0.7*（3*90+160+70+2*20）=378KWQj= Pj* tgϕ=378*1.02=386KVA5）移动式机械（振捣棒）：取KX=0.1 cosϕ=0.45 tgϕ=1.984Pj=0.1*（32*1.5+8*4）=8KWQ j = Pj* tgϕ=1.984*8=16KVA6）钢筋加工设备、木工加工设备、钢结构加工设备：取KX=0.5 cosϕ=0.6 tgϕ=1.33Pj=0.5*（10*18+8*15+6*8）=184KWQ j = Pj* tgϕ=204*1.33=245KVA7）室外照明（现场照明等施工用电）：取KX=1 cosϕ=1 tgϕ=0Pj=60KW8）室内照明（办公室及生活用电）：取KX=0.8 cosϕ=1 tgϕ=0Pj=0.8*150=120KW总计算负荷：取同时系数K=0.8P=0.8*（378+140+232+49+8+184+60+120）=937KWQ=0.8*（386+242+237+50+16+245）=941KVAR（3）施工现场总负荷计算S j总 =总总总总QjQj*Pj*Pj+ =1328KVA考虑变压器的经济运行容量，实际选用变压器的容量应比计算容量增加（20—30）%为宜。
因此需要的电源容量为=1328×120% =1593KVAS实经复核现场临时变配电容量能够满足施工需要。
五、电箱设置、电缆截面选择及电压降核算5.1、现场配电箱设计及布置根据现场实际情况及供电安全的要求,现场的配电箱位置和电缆敷设见平面布置示意图及配电系统图。
具体布置仅按照已知设备功率及施工平面计算，现场可根据实际设备布置及功率进行调整，各楼层在装修阶段需每层在楼梯间等处增加配电箱。
现场配电箱均作防砸压防雨雪之安全防护。
各用电点均使用三级箱从二级箱取电。
在正负零以下进行施工时，由于现场情况比较复杂，要求对所有电缆采取穿钢管等临时保护措施。
项目应结合现场实际情况制定切实可行之保护方案。
5.2、回路电缆选择及电压核算(1)、电缆截面的选择：P/3U cosϕηI=k k1I:回路电流（A）k:安全系数（一般为1.05-1.1）U：三相电压380V1）、塔吊回路计算：1#、3#、4#塔吊：I =k k1 P/3Ucosϕη=1.05×90×1000/（3×380×0.8）=179A3×70+2×35通过计算并查表，塔吊回路电缆选用YJV222#塔吊：I =k k1 P/3Ucosϕη=1.05×160×1000/（3×380×0.8）=319A3×150+2×70通过计算并查表，塔吊回路电缆选用YJV225#塔吊：I =k k1 P/3Ucosϕη=1.05×70×1000/（3×380×0.8）=140A3×50+2×25通过计算并查表，塔吊回路电缆选用YJV222）、计量箱1-1回路计算：I =kk1P/3Ucosϕη=1.05×0.5×356×1000/（3×380×0.8）=372A3×185+2×95电缆能够满足要求。
通过计算并查表，现场已有VV223)、计量箱1-2回路计算：I =kk1P/3Ucosϕη=1.05×0.5×389×1000/（3×380×0.8）=387A3×185+2×95电缆能够满足要求。
通过计算并查表，现场已有VV224）、计量箱1-3回路计算：I =kk1P/3Ucosϕη=1.05×0.5×392×1000/（3×380×0.8）=389A3×185+2×95电缆能够满足要求。
通过计算并查表，现场已有VV228）、计量箱2-3回路计算：I =kk1P/3Ucosϕη=1.05×0.6×108×1000/（3×380×0.8）=130A 通过计算并查表，选用VV3×50+2×25电缆。
229）、计量箱2-4回路计算：I =kk1P/3Ucosϕη=1.05×0.6×117×1000/（3×380×0.8）=140A3×50+2×25电缆。
通过计算并查表，选用VV2210）、二级箱回路二级箱进线根据一级箱出线空气开关选择电缆，具体见下表11）ε=P*L/C*Sε:电压降；规范允许电压降为5%P:回路总功率kWL:回路电缆长度mC:材料系数，铜芯电缆C=77S:电缆截面mm2经核算所有电缆电压降符合要求。
六、电缆的敷设现场电缆采用埋地敷设。
电缆沿电缆沟埋地敷设，深度70cm，电缆埋设时用沙土回填，上盖红砖抹砂浆。
电缆过路必须穿钢管。
电缆敷设完毕后，应做电缆标桩，标明走向。
所有用电单位使用三级箱自二级箱取电。
固定式电箱的下底与地面的垂直距离应大于1.3ｍ-1.5ｍ。
七、现场采用的接地形式及防雷接地设计方案一般各配电箱、电机、机械设备等所有不带电的金属外壳均应作可靠接地，接地电阻不大于10Ω，如达不到要求，可由现场加接地极或加降阻剂等。
接地应与现场配电室的接地系统可靠连接。
接地装置的做法参见华北标或国标。
施工现场内的塔吊安装防雷装置。
加装避雷针，针长为1~2米。
同时加装避雷针的机械设备所用的动力控制、照明、信号、通信等线路应采用钢管敷设。
并将钢管和该机械设备的金属结构体作电气连接。
接地电阻不得大于30Ω。
塔吊回路，在专用箱设置重复接地，接地电阻小于4 。
接地体可采用50*50*5长度2.5m的镀锌角钢，间隔5m打入地下。
接地线采用40*4的镀锌角钢与接地体焊接，保证接地体和PE线端子做良好的电气连接。
八、临时用电安全措施1、从事电器作业人员必须持有效证件上岗，并穿戴好防护用品。
2、认真执行电业操作规程，所从事的工作应和技术水平相符合。
3、现场使用的配电箱、电缆、漏电开关、橡套线等重要护品必须使用公司定点厂家产品，严禁使用非指定厂家产品。
4、定期对线路、电箱及电气设备进行检测，并认真填写检测纪录。
5、对现场提示性的有电标志，应及时维护，保持有良好的警示作用。
6、照明灯具的使用及安装必须符合规范要求，必须保证绝对高度。
7、各种电线、电缆禁止直接绑架在钢构件、钢管架上。
九、临时用电防火措施1、贯彻执行“预防为主，防消结合”的方针，认真执行北京市规定及相应的法规制度。
2、施工现场的用电线路、用电设施的使用安装必须符合安全操作规程，严禁任意拉接电线。
3、电气导线应与热源保持安全距离，所有用电设备必须装设防过载、短路装置。
9、冬季施工使用电热器，必须有安全防火措施。
10、电气线路不应超负荷，接头处应牢固并且绝缘良好。
11、电焊机地线不准接在建筑物、机器设备、各种管道、金属架上，必须设立专用地线，不得借路。
十、临时用电系统的使用、管理与维护1、因现场电量比较紧张，办公用电要做到离开办公室时关闭所有用电设备；施工现场加强用电检查，合理安排施工工序，尽量避免钢筋及木工加工机械与钢结构加工机械大批量同时使用。
2、塔吊（外用电梯）专用箱不采用TN-S系统，必须从配电室单独引线，采用接地保护。
3、消防泵电源电缆必须从现场配电总开关上口接出，不得接在下口。
4、非安全电压线路须穿墙体预留洞进入楼层。
5、楼层照明灯具高度必须大于1.9m。
6、楼层配电箱必须安放在干燥通风的部位。
7、工地所有配电箱都要标明箱的名称、所控制的各线路称谓、编号、用途等。
8、配电箱及开关箱的周围应有两人同时工作的足够空间和通道，不要在箱旁堆放建筑材料和杂草、杂物。
9、为了在发生火灾等紧急情况时能保证现场照明不中断，配电箱内的动力开关与照明开关必须分开使用。
10、关箱应由分配电箱配电。
注意开关箱内的用电设备不可一闸多用，每台设备应有各自的开关箱，严禁一个开关电器控制两台以上的用电设备（含插座），以保证安全。
