专题14 简单机械计算--决胜2020年中考物理压轴题全揭秘(原卷版)
专题14 简单机械计算【考点1】杠杆计算【例1-1】.如图，将长为1.2米的轻质杆平放在水平方形台面上，杆左右两端点分别为A、B，它们距台面边缘处的距离均为0.3米。
在A端挂一个重为30牛的物体，在B端挂一个重为G的物体。
问：（1）若G=30牛，则台面受到杆的压力为多少牛?（2）若要使杆右端下沉，B端挂的物体至少要大于多少牛?（3）若B端挂物体后，杆仍在水平台面上静止，则G的取值范围是多少牛?【变式1-1】如图所示，轻质杠杆OP长1m，能绕O点转动，P端用细绳悬于N点。
现有一质量为1kg 的物体A通过滑环挂在M点（滑环和绳子的质量可忽略），OM的长度为0.1m，由于杆OP与水平方向成30°角倾斜，滑环刚好能由M向P端匀速滑动，滑动速度为0.02m/s，细绳能承受的最大拉力为9N。
（g 取10N/kg）求：（1）滑环从M点开始滑动，经过多长时间后细绳会断裂；（2）从滑环自M点滑动到细绳PN断裂时，A所受重力做的功；（3）上述过程中，A所受重力做功的功率。
【例1-2】某科学兴趣小组利用硬棒(质量可忽略不计)、细线、若干已知重力的物体、刻度尺等器材来研究杠杆平衡的条件。
如图所示，在C处挂一待测物体B，当重为8牛的物体A挂在D处时，硬棒在水平位置平衡，用刻度尺测得OC为6厘米，OD为18厘米。
（1）此时物体B的重力是多少牛？（2）保持O点位置和物体A的重力不变，在C处挂上不同重力的物体，移动物体A的位置，使硬棒在水平位置平衡，分别在OE上标出相应的重力值所对应的刻度，就制成了一根能直接读出待测物体重力的杠杆。
问该杠杆的刻度是否均匀？请说明理由。
【变式1-2】小明利用一根木筷、物体M、托盘和烧杯自制简易密度秤，主要制作步骤如下:①如图所示，将烧杯放入A端的托盘中，改变物体M悬挂点的位置至B，使木筷在水平位置静止；②在A端的烧杯内注入体积为V的水，改变物体M悬挂点的位置至C，使木筷在水平位置再次静止，在C 点标注水的密度值为1.0g/cm3；③在A端的烧杯内注入体积为V0的其它液体，重复步骤②，在密度秤上标注刻度。
（1）要在该密度秤上标出密度为0.5g/cm3的刻度线，则所标刻度线________(选填“在”或“不在”)BC的中间位置；（2）小明发现他所制成的密度秤相邻两刻度线之间的距离太小，导致用此密度秤测量液体密度时误差较大，为此同学们提出了如下改进方案，其中可行的是:A.增大物体M的质量B.换长些的木筷制作密度秤C.换更轻的木筷制作密度秤D.标密度秤的刻度线时，适当增大装入烧杯的液体的体积V0（3）小明最终所制成的密度秤，OA的长度为4m，OB的长度为2m，OD的长度为10cm，物体M的质量为100g，每次测量时，在A端烧杯内均倒入体积为100cm3的液体，则该密度秤所能测量的液体的最大密度为多少?【考点2】滑轮计算【例2-1】如图所示，小明用滑轮组将重为500N的物体在10s内匀速提升了1.5m．每个滑轮的重相等，均为20N，不计绳重及摩擦．求：（1）小明受到地面的摩擦力．（2）小明做功的功率．（3）滑轮组的机械效率．【变式2-1】6.小明同学利用两个相同滑轮组成的滑轮组提升重物。
在与动滑轮相切的细绳上作一标记A(如图甲所示)，然后用一定大小拉力竖直向上匀速拉动绳子自由端，使总重为90N的物体匀速上升。
当物体上升高度为10cm时，小明同学在与动滑轮相切的细绳上作另标记B，并测出AB两点间的距离SA(如图乙所示)，此过程机械效率为60%。
(不计绳重及摩擦)则：（1）AB两点间的距离S AB为________cm。
（2）该过程中拉力做的有用功多大?（3）动滑轮的重为多少?（4）细绳对C点的拉力为________N。
【例2-2】小雨站在水平地面上，通过如图所示的滑轮组从井中提水（不计绳重及摩擦）．已知小雨的重力为500N、双脚与地面的接触面积为0.04m2，圆柱形水桶的底面积为0.2m2、容积为0.1m3（不计桶的厚度）．（1）将空桶匀速下放的过程中（桶底未接触水面），小雨对地面的压强为1.15×104Pa，则桶和动滑轮总重是多少？（2）向上提水，当桶底受到水向上的压强为2.5×103Pa时，小雨对地面的压强为1×104Pa；小雨将水桶拉离水面后，匀速拉动过程中滑轮组的机械效率是多少？【变式2-2】如图，用滑轮组从H=12m深的水中匀速提起底面积为0.04m2、高2m的实心圆柱体，该物体的密度是2.5×103kg/m3，如果动滑轮挂钩用钢丝绳与物体相连，绕在滑轮上的绳子能承受的最大拉力为880N。
（1）求该物体露出水面前所受的浮力是多少N?（2）若不计轮绳摩擦、绳和动滑轮自重、水的阻力，以物体以0.2m/s的速度从水底匀速被提起，经多长时间滑轮上的绳子被拉断?（钢绳未断）（3）若考虑摩擦、绳和动滑轮重，该装置的机械效率为75%，将物体匀速提升至露出水面前，人拉力F 做的功为多少J?【考点3】斜面与效率计算【例3-1】小明想把重1000N的木箱A搬到高h=5m，长L=10m的斜面上，如图所示．他站在斜面上，沿斜面向上用F=600N的拉力使木箱A以v=0.2m/s的速度匀速从斜面底端拉到斜面顶端．求：（1）小明同学拉木箱的功率是多大？（2）该斜面的机械效率是多少？（3）木箱A在斜面上匀速运动时受到的摩擦力是多大？【变式3-1】在荆州火车站附近的荆州中学新校区的建设工地上，工人把重1200N的物体沿着长L=5m、高h=1m的斜面从底部匀速拉上斜面的顶端，沿斜面所用的拉力为300N（不计空气阻力）．求：（1）将物体从斜面底部匀速拉到斜面顶端的过程中，拉力做了多少功？（2）工人使用斜面做功的机械效率是多少？（3）物体和斜面之间的摩擦力是多大？1.图甲是一种壶口处配有自动开合小壶盖的电水壶。
（1）如图乙，电水壶底部的导线连接装置有铜环①、铜环②和铜柱③。
经测试发现：①、②是绝缘的，②、③之间常温下有十几欧姆的电阻。
则与水壶金属外壳相连的装置是________。
（2）图丙是自动开合小壶盖简化侧视图。
OA是小壶盖，C是其重力作用点。
B是小壶盖的配重。
OB是配重柄。
AOB能绕固定点O自由转动。
请在图丙中作出小壶盖的重力G及其力臂l。
（3）已知：小壶盖质量为4g，OA＝3cm，OC＝1.4cm，OB＝1cm，∠AOB＝135°。
要求倒水时，壶身最多倾斜45°，小壶盖便自动打开；壶身竖直时，小壶盖在水平位置自动闭合。
求配重B的质量取值范围。
(配重柄质量和O点的摩擦均忽略不计，√2取1.4)2.如图是水位装置的示意图。
该装置主要由滑轮C、D，物体A、B以及轻质杠杆MN组成。
物体A通过细绳与滑轮C相连，物体B通过细绳与杠杆相连。
杠杆可以绕支点O在竖直平面内转动，杠杆始终在水平位置平衡，且MO：MN=1：3。
物体B受到的重力为100N，A的底面积为0.04m2，高1m。
当物体A 恰好浸没在水中时，物体B对电子秤的压力为F1；若水位下降至物体A恰好完全露出水面时，物体B对电子秤的压力为F2，已知：F1﹕F2=6﹕1。
滑轮重、滑轮与转轴的摩擦、杠杆与轴的摩擦均忽略不计。
求：（1）物体A完全浸没时，A受到的浮力F浮。
________（2）物体A的密度ρA。
________（3）当物体A有部分浸入水中时，如果把细绳由N端向左移动到N′处，电子秤的示数恰好为零，NN′：MN=1﹕6，此时物体A浸在水中的体积V浸。
________3.如图所示，质量不计的轻板AB可绕转轴O在竖直面内转动，OA=0.4m，OB=1.6m.地面上质量为15kg、横截面积为0.3m2的圆柱体通过绳子与A端相连。
现有大小不计、重为50N的物体在水平拉力F=10N的作用下，以速度V=0.2m/s从O点沿板面向右作匀速直线运动。
求：（1）物体开始运动前，圆柱体对地面的压强；（2）物体在板面上运动的时间；（3）物体在板面上运动过程中，拉力F做功的功率4.将一个圆柱体A分别竖直放在水和液体甲中，都能漂浮，并且分别有2/5和1/4的体积露出液面。
（1）两种情况下，圆柱体A所受浮力之比为________；（2）甲液体的密度为________；（3）如图，现有一个左右力臂之比为3:1的轻质杠杆。
用细线将圆柱体A悬挂在杠杆左端并放入液体甲中，再用细线在杠杆右端悬挂一个完全相同的圆柱体B并放在水平地面上，当杠杆两端细线均被拉直且平衡时，圆柱体A有1/3的体积露出液面，且该圆柱体底面所受液体压强为800Pa。
①请在图中画出地面受圆柱体B压力的示意图；②求此时圆柱体B对地面的压强为多少?5.运用知识解决问题：（1）因为液体的压强随着深度的增加而________，拦河坝上部受到水的压强比下部________，所以拦河坝设计成上窄下宽的形状．（2）汽车在水平公路上匀速直线行驶，请在图1中画出它在水平方向上所受力的示意图．（3）如图2所示，小雨在轻质杠杆的A端施加竖直向下的拉力，使其水平平衡．已知小雨的拉力为120N，OA：OB=3：2，浸没在液体中的物体M的重力为300N、体积为0.01m3，则液体的密度ρ液=________．请写出解题思路．6.如图所示，一小型牵引车通过滑轮组打捞深井中的重物，物重为1.2×103N，密度为1.6×103kg/m3。
测得物体在出水面前、完全出水面后牵引车作用在绳子上的拉力之比为1：2，不计绳重、轮绳摩擦及水的阻力。
试分析计算回答：（1）滑轮组在此次打捞重物体现的特点有（选填）。
A.只省力B.只改变力的方向C.省力且改变力的方向D.不省力、不改变力的方向（2）动滑轮的重力为多少N?（3）重物在出水面前，滑轮组的机械效率是多少?（4）若重物在出面后上升的速度为0.6m/s，则牵引车的拉力功率为多少W?7.某工人用如图所示的装置把一重为1200N的箱子从斜面底端匀速拉到顶端用时10秒，已知斜面长6m、高2m，此装置的机械效率为80%（滑轮重、绳重、滑轮与绳之间的摩擦均不计）．求：（1）拉力F；（2）拉力F做功的功率；（3）箱子和斜面间的摩擦力．8.如图所示，是一辆汽车通过滑轮组将深井中的物体拉至井口的装置图．已知井深12m，物体重G=6×103N，汽车重G车=3×104N，汽车匀速拉绳子时的拉力F=2.2×103N，汽车受到的阻力为车重的0.1倍．求：（1）将物体从井底拉至井口的过程中，汽车拉绳子的拉力对滑轮组做了多少功？（2）滑轮组的机械效率为多少？（保留一位小数）（3）若汽车运动的速度为3m/s，则将物体由井底拉至井口需要多长时间？（4）汽车牵引力为多少？牵引力的功率为多少？9.新农村建设中，某工人利用如图所示的滑轮组提升重2700N的物体，物体上升了2m，绳子末端的拉力为750N，不计绳重和摩擦力，求：（1）工人做的有用功是多少？（2）该滑轮组的机械效率是多少？（3）动滑轮的总重力是多少N？10.在拓展课上，小泉同学模拟某建筑工地上拉动工件的情景，设置了如图所示的滑轮组。
专题15 机械能与机械功计算--决胜2020年中考物理压轴题全揭秘(原卷版)
专题15机械能与机械功计算【考点1】机械能计算【例1-1】.光滑斜面甲与水平面AB平滑连接，从斜面甲高H处静止释放小球，小球运动到B点静止，如图甲，在AB上的C点平滑拼接另一光滑斜面乙。
已知AB＝3AC，如图乙，回答下列问题：（1）如果小球从斜面甲高H处静止释放，说明小球在乙斜面到达的最大高度h与H的数量关系及理由。
（2）要使小球在乙斜面上到达的最大高度变为2h，小球应在甲斜面上多高处静止释放，并说明理由。
【变式1-1】孝定同学在探究“机械能及其转化”实验时，设计并进行了以下实验．（1）如图甲，质量为m的小球从高度为h的光滑斜面顶端由静止自由滑下，到达斜面底端的速度为v，此过程只有动能和重力势能相互转化．如果小球在斜面顶端时重力势能为mgh，在斜面底端时重力势能为零，动能为 mv2．且h=0.2m，g=10N/kg，则小球滑到光滑斜面底端时的速度为________m/s（2）如图乙，将小球以一定的速度v0沿水平方向抛出，小球运动过程中也只有动能和重力势能相互转化．时间t内小球在水平方向运动的距离为x=v0t，在竖直方向下落的高度为y= gt2，则y与t2的关系可用丙图中的图线________表示（3）如图丁所示，小球沿光滑斜面AB由A点静止自由滑下后进入光滑水平桌面BC，已知小球经过B点时速度大小不变，小球从C点水平抛出后落在水平地面E点，地面上D点在C点正下方，已知CD 竖直高度为1.25m，θ=30°，g=10N/kg，若要求DE间的距离大于2m，则斜面AB的长度至少为________m【考点2】机械功计算【例2-1】（2017.衢州）通过多年的努力，今年5月，我国正式获得北极圈观察员国身份。
破冰船是赴北极考察的重要工具。
如图是我国“雪龙”号破冰船。
该破冰船自身质量约10000吨，满载时总质量约20000吨，在普通海域最大航速为36千米/小时，在1米厚冰层海域破冰航速１米/秒。
已知破冰船在最大航速时受到的阻力为1.5×106牛，在1米厚冰层海域破冰前行所受的阻力为1.5×107牛。

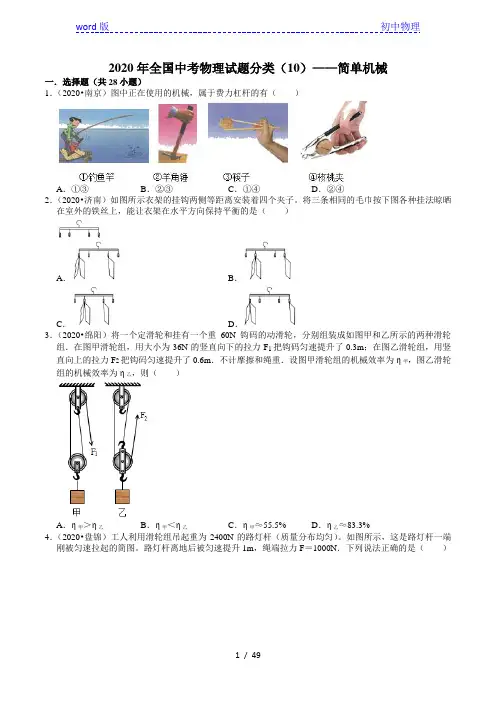

2020年全国中考物理试题分类(10)——简单机械(含解析)
2020年全国中考物理试题分类（10）——简单机械一．选择题（共28小题）1．（2020•南京）图中正在使用的机械，属于费力杠杆的有（）A．①③B．②③C．①④D．②④2．（2020•济南）如图所示衣架的挂钩两侧等距离安装着四个夹子。
将三条相同的毛巾按下图各种挂法晾晒在室外的铁丝上，能让衣架在水平方向保持平衡的是（）A．B．C．D．3．（2020•绵阳）将一个定滑轮和挂有一个重60N钩码的动滑轮，分别组装成如图甲和乙所示的两种滑轮组．在图甲滑轮组，用大小为36N的竖直向下的拉力F1把钩码匀速提升了0.3m；在图乙滑轮组，用竖直向上的拉力F2把钩码匀速提升了0.6m．不计摩擦和绳重．设图甲滑轮组的机械效率为η甲，图乙滑轮组的机械效率为η乙，则（）A．η甲＞η乙B．η甲＜η乙C．η甲≈55.5% D．η乙≈83.3%4．（2020•盘锦）工人利用滑轮组吊起重为2400N的路灯杆（质量分布均匀）。
如图所示，这是路灯杆一端刚被匀速拉起的简图。
路灯杆离地后被匀速提升1m，绳端拉力F＝1000N．下列说法正确的是（）A．路灯杆一端刚被匀速拉起时，相当于费力杠杆B．路灯杆离地后，受到的拉力小于2400NC．路灯杆离地后，绳端拉力F做的功为1000JD．路灯杆离地后，滑轮组的机械效率为80%5．（2020•广西）《墨经》最早记述了杆秤的杠杆原理，“标”“本”表示力臂，“权”“重”表示力，如图所示，杆秤在水平位置平衡，以下说法正确的是（）A．“重”增大时，N端上扬B．“权”增大时，M端上扬C．“权”向右移时，N端下沉D．提纽向右移时，M端上扬6．（2020•百色）如图所示的工具，正常使用时属于费力杠杆的是（）A．核桃夹B．筷子C．瓶起子D．钳子7．（2020•甘孜州）某实验小组分别用如图所示的甲、乙两个滑轮组（每个滑轮重相同）在相同时间内把重物G提升相同高度。
若F1和F2大小相等，不计绳重及摩擦，下列说法正确的是（）A．力F1和F2做功的功率相同B．力F1和F2做的总功相同C．两个滑轮组机械效率一样大D．甲滑轮组的机械效率比乙滑轮组高8．（2020•株洲）一根粗细均匀的木棒，斜靠在竖直墙壁上。

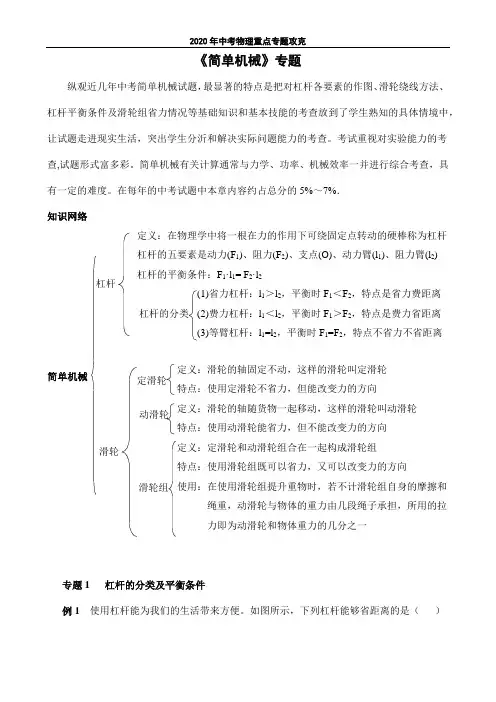

2020年中考物理重点专题攻克---《简单机械》专题解析与精练 PDF
《简单机械》专题纵观近几年中考简单机械试题，最显著的特点是把对杠杆各要素的作图、滑轮绕线方法、杠杆平衡条件及滑轮组省力情况等基础知识和基本技能的考查放到了学生熟知的具体情境中，让试题走进现实生活，突出学生分沂和解决实际问题能力的考查。
考试重视对实验能力的考查,试题形式富多彩。
简单机械有关计算通常与力学、功率、机械效率一并进行综合考查，具有一定的难度。
在每年的中考试题中本章内容约占总分的5%～7%．知识网络定义：在物理学中将一根在力的作用下可绕固定点转动的硬棒称为杠杆杠杆的五要素是动力(F 1)、阻力(F 2)、支点(O)、动力臂(l 1)、阻力臂(l 2)杠杆的平衡条件：F 1·l 1=F 2·l 2(1)省力杠杆：l 1＞l 2，平衡时F 1＜F 2，特点是省力费距离(2)费力杠杆：l 1＜l 2，平衡时F 1＞F 2，特点是费力省距离(3)等臂杠杆：l 1=l 2，平衡时F 1=F 2，特点不省力不省距离定义：滑轮的轴固定不动，这样的滑轮叫定滑轮特点：使用定滑轮不省力，但能改变力的方向定义：滑轮的轴随货物一起移动，这样的滑轮叫动滑轮特点：使用动滑轮能省力，但不能改变力的方向定义：定滑轮和动滑轮组合在一起构成滑轮组特点：使用滑轮组既可以省力，又可以改变力的方向使用：在使用滑轮组提升重物时，若不计滑轮组自身的摩擦和绳重，动滑轮与物体的重力由几段绳子承担，所用的拉力即为动滑轮和物体重力的几分之一专题1杠杆的分类及平衡条件例1使用杠杆能为我们的生活带来方便。
如图所示，下列杠杆能够省距离的是（）杠杆杠杆的分类滑轮定滑轮动滑轮滑轮组简单机械分析省力杠杆费距离，费力杠杆省距离，钳子、独轮车、羊角锤都是省力杠杆，只有筷子是费力杠杆，故选D。
例2如图所示，轻质杠杆OA的中点悬挂着重为60N的物体，在A端施加一竖直向上的力F，杠杆在水平位置平衡，则力F的大小是N。
保持F的方向不变，将杠杆从A 位置匀速提升到B位置的过程中，力F将(填“变大”“变小”或“不变”)。

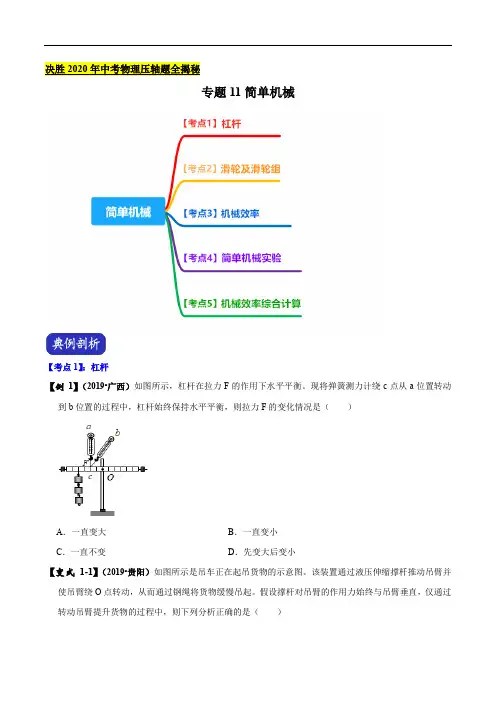

专题11 简单机械(原卷版)-2020年中考物理压轴题揭秘
专题11简单机械【考点1】：杠杆【例1】（2019•广西）如图所示，杠杆在拉力F的作用下水平平衡。
现将弹簧测力计绕c点从a位置转动到b位置的过程中，杠杆始终保持水平平衡，则拉力F的变化情况是（）A．一直变大B．一直变小C．一直不变D．先变大后变小【变式1-1】（2019•贵阳）如图所示是吊车正在起吊货物的示意图。
该装置通过液压伸缩撑杄推动吊臂并使吊臂绕O点转动，从而通过钢绳将货物缓慢吊起。
假设撑杆对吊臂的作用力始终与吊臂垂直，仅通过转动吊臂提升货物的过程中，则下列分析正确的是（）A．撑杆对吊臂的作用力不断增大B．钢绳对吊臂的作用力不断增大C．撑杆对吊臂的作用力的力臂不断增大D．钢绳对吊臂的作用力的力臂不断减小【变式1-2】（2019•鄂尔多斯）如图轻杆（不计杠杆重力），O为支点，物重为30N，OA：AB＝1：2，在竖直向上的拉力作用下始终保持平衡状态。
下列说法，正确的是（）A．该杠杆与镊子类型相同B．图甲位置时，拉力大小为15NC．图甲位置时，若仅增加物重，则拉力的变化量与物重的变化量之比为3：1D．如图乙保持拉力方向不变，将轻杆匀速提到虚线位置，拉力不变【考点2】：滑轮及滑轮组【例2】（2019•长春）如图所示，用甲、乙滑轮组在相同时间内分别将A、B物体匀速提升相同高度，已知物体受到的重力G A＞G B，滑轮组的机械效率”η甲＜η乙（忽略绳重和摩擦）。
下列判断正确的是（）A．两滑轮组绳端移动的距离相等B．甲滑轮组的有用功比乙的少C．甲滑轮组的总功率比乙的小D．甲滑轮组的动滑轮比乙的重【变式2-1】（2019•绵阳）用水平力F1拉动如图所示装置，使木板A在粗糙水平面上向右匀速运动，物块B在木板A上表面相对地面静止，连接B与竖直墙壁之间的水平绳的拉力大小为F2．不计滑轮重和绳重，滑轮轴光滑。
则F1与F2的大小关系是（）A．F1＝F2B．F2＜F1＜2F2C．F1＝2F2D．F1＞2F2【变式2-2】（2019•自贡）如图所示，物体A、B的重分别为20N、10N，滑轮重和滑轮与绳子之间的摩擦忽略不计，此时物体A在水平面上向右作匀速直线运动，若用力F向左拉物体A，使物体A向左作匀速直线运动，则（）A．F＝20N B．F＝10N C．F＝5N D．F＝30N【考点3】机械效率【例3】（2019•福建）工人用如图的机械将物体匀速提升到某一高度，若物体的重力与滑轮的重力之比G物：G滑轮＝9：1，忽略绳重与摩擦的影响，则机械效率为（）A．10%B．45%C．80%D．90%【变式3-1】（2018•郴州）如图所示，在相同时间内，用大小相同的拉力F把等质量的甲、乙两物体沿斜面AB、AC从低端拉到斜面顶端。
备考2020年高考全国中考物理试题分类汇编(简单机械)精解
2019年全国中考物理试题分类汇编（简单机械）备考2020年一、选择题8．（3分）（2019•遂宁）用如图所示的四种简单机械，将同一物体从低处匀速搬到高处，在不计机械自重及摩擦的情况下，最省力的是（）DA ．B．C．D．7．（3分）（2019•海南）下列工具中，使用时属于费力杠杆的是（）CA．核桃夹B．羊角锤C．筷子D．起子3．（2分）（2019•长春）下列生活中的杠杆属于费力杠杆的是（）AA．筷子B．瓶起子C．羊角锤D．独轮车4．（3分）（2019•赤峰）在如图所示的四种剪刀中，正确使用时，属于费力杠杆的是（）CA ．B．C．D．9．（2分）（2019•巴中）如图所示，O为杠杆MN的支点，OM：ON=3：4，物块A和B分别挂在M、N两端，杠杆恰好平衡，已知物块A、B的体积之比为2：1，则A、B两物体物质的密度之比是（）CA ．3：2 B．4：3 C．2：3 D．3：4(2019桂林)9．小明利用如图5所示的简单机械移动物体A时。
当8．（3分）（2019•凉山州）如图所示，杠杆处于平衡状态，如果将物体A和B同时向靠近支点的方向移动相同的距离，下列判断正确的是（）CA杠杆仍能平衡B杠杆不能平衡，左端下沉．．C ．杠杆不能平衡，右端下沉D．无法判断沿不同方向分别用F1、F2、F3的力，以不同速度匀速拉动物体时，忽略绳子与滑轮的摩擦，下列说法中正确的是：DA．F1= F2＜F3B．F1＜F2＜F3C．F1＞F2＞F3D．F1= F2 = F32．（3分）（2019•十堰）下图所列的杠杆中，属于费力杠杆的是（）BA．铁皮剪刀B．理发剪刀C．树枝剪刀D．钢丝钳5．（2分）（2019•绥化）如图所示，小明用一可绕O点转动的轻质杠杆，将挂在杠杆下的重物提高，他用一个始终与杠杆垂直的力F，使杠杆由竖直位置缓慢转到水平位置，在这个过程中此杠杆（）B：教育】A ．一直是省力的B．先是省力的，后是费力的C ．一直是费力的D．先是费力的，后是省力的5．（3分）（2019•安顺）如图甲所示，长1.6m、粗细均匀的金属杆可以绕O点在竖直平面内自由转动，一拉力﹣﹣位移传感器竖直作用在杆上，并能使杆始终保持水平平衡．该传感器显示其拉力F 与作用点到O点距离x的变化关系如图乙所示．据图可知金属杆重（）BA ．5N B．10N C．20N D．40N15．（2分）（2019•南宁）如图所示，有一质量不计的长木板，左端可绕O点转动，在它的右端放一重为G的物块，并用一竖直向上的力F拉着，当物块向左匀速滑动时，木板始终在水平位置保持静止，在此过程中，拉力F（）A-1-c-n-j-yA ．变小B．变大C．不变D．先变大后变小8．（3分）（2019•滨州）如图所示，工人用滑轮或滑轮组提升重物，每只滑轮质量均相同，若把同一货物匀速提升相同的高度（不D计绳子与滑轮间的摩擦），下列说法正确的是（）A．B使用D滑轮组最省力．其中机械效率最高的是使用C滑轮组C．D其中机械效率最高的是使用B滑轮．13．（2分）（2019•泰安）如图为吊车从图示位置向上起吊货物的工作示意图，利用伸缩撑杆可使吊臂绕O点缓慢转动，伸缩撑杆为圆弧状，伸缩时伸缩撑杆对吊臂的支持力始终与吊臂垂直．下列说法正确的是（）B2-1-c-n-j-yy-comA匀速缓慢顶起吊臂的过程中，伸缩撑杆的支持力大小不变．B．匀速缓慢顶起吊臂的过程中，伸缩撑杆的支持力渐渐变小C．匀速缓慢顶起吊臂的过程中，伸缩撑杆的支持力渐渐变大D．吊臂是一个省力的杠杆7．（2分）（2019•济宁）小梦在做探究杠杆平衡条件的实验时，先在杠杆两侧挂钩码进行实验探究，再用弹簧测力计取代一侧的钩码继续探究，如图所示，他这样做的最终目的是（）CA ．便于直接读出拉力的大小B．便于提供不同方向的拉力C ．便于正确认识力臂D．便于测量力臂的大小8．（3分）（2019•东营）皮划艇是我国奥运优势项目之一，如图所示，比赛中运动员一手撑住浆柄的末端（视为支点），另一手用力划浆．下列说法正确的是（）BA．为省力，可将用力划浆的手靠近支点B．为省力，可将用力划浆的手远离支点C．为省距离，可将用力划浆的手远离支点D．将用力划浆的手靠近支点，既能省力又能省距离10．（2分）（2019•泰州）如图所示的滑轮组，每个滑轮重为20N，绳重及摩擦不计．用它匀速提升重为100N的物体，所用的拉力F是（）BA．50N B．60N C．70N D．120N6．（2分）（2019•泰州）如图所示的几种工具，使用时属于费力杠杆的是（）DA．剪子B．起子C．钳子D．镊子(2019南京)4．如图所示的器具，属于省力杠杆的是（）B(2019安徽)17.身高相同的兄弟二人同用一根重力不计的均匀扁担抬起一个900N的重物。

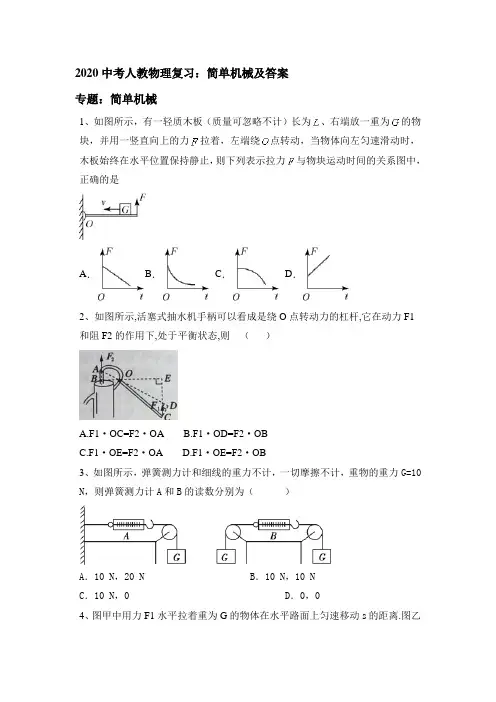

2020中考人教物理复习：简单机械和答案
2020中考人教物理复习：简单机械及答案专题：简单机械1、如图所示，有一轻质木板（质量可忽略不计）长为、右端放一重为的物块，并用一竖直向上的力拉着，左端绕点转动，当物体向左匀速滑动时，木板始终在水平位置保持静止，则下列表示拉力与物块运动时间的关系图中，正确的是A． B．C．D．2、如图所示,活塞式抽水机手柄可以看成是绕O点转动力的杠杆,它在动力F1和阻F2的作用下,处于平衡状态,则（）A.F1·OC=F2·OAB.F1·OD=F2·OBC.F1·OE=F2·OAD.F1·OE=F2·OB3、如图所示，弹簧测力计和细线的重力不计，一切摩擦不计，重物的重力G=10 N，则弹簧测力计A和B的读数分别为（）A．10 N，20 N B．10 N，10 NC．10 N，0 D．0，04、图甲中用力F1水平拉着重为G的物体在水平路面上匀速移动s的距离.图乙中用动滑轮拉着它也在同一路面上匀速移动s 的距离,水平拉力为F2.使用动滑轮的过程中（ ）A.总功为W 总=F2SB.有用功为W 有=GsC.机械效率为η=SF 2G22 D,额外功为W =2F2S-F1S5、如图所示,杠杆OAB 能绕O 点转动,在A 点挂重物G ,为保持杠杆在水平位置平衡,在B 点分别作用的四个力中最小的是 （ ）A. F1 B F2 C. F3 D.F46、有若干个质量相等的钩码，如图所示，若要使滑轮组处于静止状态，则图中的虚线框内悬挂钩码的个数是（不计摩擦、滑轮和绳的重力）（ ）A ．1个B ．2个C ．3个D ．4个7、(2019自贡)如图所示，物体A 、B 的重分别为 20 N 、10 N ，滑轮重和滑轮与绳子间的摩擦忽略不计，此时物体A 在水平面上向右做匀速直线运动．若用力F 向左拉物体A，使物体A向左做匀速直线运动，则()第*题图A. F＝20 NB. F＝10 NC. F＝5 ND. F＝30 N8、AC硬棒质量忽略不计,在棒的B、C两点施加力F1、F2,F2的方向沿OO线,棒在如图所示位置处于静止状态,则()212121FSSF.BFF.A=〈C.F1力臂小于S1D.F2方向沿OO线向下9、如图，利用轻质滑轮组匀速拉动水平地面上重为200N的物体，水平拉力F 的大小为20N．若不计绳子与滑轮组之间的摩擦，则物体受到的摩擦力大小为（）A．10N B．40N C．100N D．400N10、(2019江西)如图所示，物重为G的物体在不同简单机械中均处于平衡状态(不计机械自重和摩擦)，拉力F1、F2、F3、F4的大小关系是()第*题图A. F2<F3＝F4<F1B. F2<F4<F1<F3C. F4＝F2<F1<F3D. F4<F2<F3<F111、如图所示，轻质杠杆AB可绕固定点O在竖直平面内自由转动，A端用细绳通过滑轮悬挂着底面积为0.02m2的重物G．工人在B端施加一个大小为650N 竖直向上的推力时，重物对地面的压力恰好为零；当推力变为450N时，重物对地面的压强为5×103Pa；当重物对地面压强为8×103Pa时，工人对地面的压力为980N；则OA：OB＝，物体重力G＝，若当重物对地面压强为1.2×104Pa时，工人对地面的压力F＝（绳重及轮与轴的摩擦不计）12、如图所示，由n个动滑轮和一个定滑轮组成一个复式滑轮组，每个动滑轮质量为m，第一个滑轮上吊一个重为G的物体，则最末一级定滑轮上需施加的力F为。
专题13 密度、浮力、压强计算--决胜2020年中考物理压轴题全揭秘(原卷版)
专题13 密度、浮力、压强计算【考点1】密度计算【例1-1】.一只烧杯盛满水时的总质量为250克，往该杯中放一小石块，石块沉没于水中，杯中水溢出了一部分。
这时杯中水和石块质量是300克，然后再小心取出杯中石块，称得这时杯与水的总质量为200克。
求：（1）溢出水的体积是多少？（2）石子的质量是多少？（3）石子的密度是多少？【变式1-1】泡沫钢是含有丰富气孔的钢材料，可作为防弹服的内芯，孔隙度（用字母Φ表示）是指泡沫钢中所有气孔的体积占泡沫钢总体积的百分比。
已知钢的密度为7.9×103kg/m3，一块质量为0.79kg，边长为1dm的正方体泡沫钢。
（空气的质量忽略不计）试求：（1）这块泡沫钢的体积为多少？（2）这块泡沫钢的孔隙度是多少？【变式1-2】小华家的晒谷场上有一堆稻谷，体积为4.5m3，为了估测这堆稻谷的质量，他用一只空桶平平地装满一桶稻谷，测得桶中的稻谷的质量为10kg，再用这只桶装满一桶水，测得桶中水的质量为9kg，求：（1）桶的容积是多少？（2）稻谷的密度是多少？（保留小数点后两位小数）（3）这堆稻谷的总质量约为多少吨？【考点2】浮力计算【例2-1】有一个足够大的水池，在其水平池底竖直放置一段圆木。
圆木可近似看作一个圆柱体，底面积0.8米2，高5米，密度0.7×103千克米3。
(g取10牛/千克)（1）未向池内注水，圆木对池底的压力和压强分别为多大？（2）向水池内注水，在水位到达1米时圆木受到水的浮力和圆木对池底的压力分别为多大？（3）当向水池内注水深度达到4米时，圆木受到的浮力又为多大？【变式2-1】.如图甲所示，水平桌面上放置底面积为100cm2、质量为500g的圆筒，筒内装有20cm深的某液体．弹簧测力计下悬挂底面积60cm2、高为10cm的圆柱体，从液面逐渐浸入直至完全浸没，弹簧测力计示数F随圆柱体浸入液体的深度h的变化关系如图乙所示：（可以忽略圆筒的厚度，过程中液体始终没有从筒中溢出），g取10N/kg，求：（1）圆柱体完全浸没时受到液体的浮力是多少？（2）筒内液体密度是多少？（3）当圆柱体完全浸没时，圆筒对桌面的压强是多少？【变式2-2】某同学用圆柱形容器制作了一个测量物体质量的装置，它的底部较重，可以竖直漂浮在水面，总质量为0.21kg、底面积为3×10-3m2，不放物体时，在与水面所对应位置处标为质量的“0”刻度线，如图。
专题14 力学综合-2020年中考物理真题分类训练(第02期)(教师版含解析)
专题14 力学综合一、选择题1.(2020·重庆A)力学知识的应用在我们的生活中随处可见，图4的物理情装中描速正确的是( )甲图中跳水运动员起跳后上升过程中，重力势能转化为动能B.乙图中关闭下游阀门B,打开上游阀门A，闸室和上游构成连通器C.丙图中瓶盖上设计有条纹，是通过使接触面更相糙的方法来减小摩擦力D.丁图中小丽穿溜冰鞋推墙，她对墙的推力与墙对她的作用力是一对平衡力答案：B解析：A选项，运动上升过程中，速度减小，动能减小，高度增加，重力势能增加，所以是动能转化为重力势能，A错误；B选项，上端开口下端联通的容器叫连通器，所以船闸是连通器，B正确；C选项，瓶盖上设计纹理是为了增大接触面的粗糙程度，从而增大摩擦力，C错误；D选项，她对墙的推力受力物是墙，墙对她的作用力受力物是小丽，受力物不同，不是平衡力，为相互作用力，D错误。
2.(2020·重庆B)如图所示，下列描述正确的是()A. 图甲中，滑冰运动员潜行过程中没有惯性B. 图乙中，压住粉笔写字是为了减小摩擦力C. 图丙中，园艺工人修剪花技的剪刀属于省力杠杆D. 图丁中，飞机起飞利用了空气流速大压强大的原理【答案】C【解析】【详解】A．任何物体都具有惯性，所以滑冰运动员滑行过程中仍然有惯性，故A错误；B．用力压住粉笔写字是通过增大压力来增大摩擦力的，故B错误；C．园艺工人用来修剪树枝的剪刀，在使用过程中，动力臂大于阻力臂，是省力杠杆，故C正确；D．飞机起飞利用了“空气流速大的地方压强小”的原理，故D错误。
故选C。
3.(2020·四川省南充市)如图所示，重为2N的物体A放在水平桌面上，重为5N的物体B挂在动滑轮下，每个滑轮重为1N(不计绳重和摩擦)，B恰好可以匀速下降。
现对A施加水平向左的拉力使B上升，当B以0.3m/s的速度匀速上升时，拉力大小为F。
下列说法正确的是()A. B匀速下降时，物体A受到3N的摩檫力B. 拉力F的大小为4NC. 拉力F的功率为3.6WD. B匀速上升0.6m的过程中，拉力F做功2.4J【答案】BC【解析】【详解】A．由图通过动滑轮绳子段数n=3，不计绳重及摩擦时，B拉A的力F A=13( G B+G动)=13×(5N+1N)=2NB匀速下降，物体A匀速向右运动时，受向右的拉力F A和向左的摩擦力作用，则f=F A=2N故A错误；B．当使物体B以0.3m/s的速度上升时，物体A匀速向左运动，受向右的拉力F A、摩擦力和向左的拉力F作用，由于物体A的压力和接触面没有改变，则摩擦力大小不变，所以F=F A+f=2N+2N=4N故B正确；C．绳子自由端移动的速度为v A=3v B=3×0.3m/s=0.9m/s 所以拉力F的功率P=W Fst t=Fv A=4N×0.9m/s=3.6W故C正确；D．B匀速上升0.6m的过程中，拉力F做功W F=Fs=F×3h=4N×3×0.6m=7.2J故D错误。
专题12 电路探究--决胜2020年中考物理压轴题全揭秘(原卷版)
专题12电路探究【考点1】欧姆定律探究【例1-1】在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5Ⅴ)，电流表、电压表各一个，开关一个，四个定值电阻(5Ω、10Ω、15Ω、20Ω)，两只滑动变阻器(规格分别为“20Ω2A”、“50Ω1A”)，导线若干。
（1）请根据图甲的电路图用笔画线将图乙实物图连接完整(注意电流表的量程选择)。
（2）小李实验时，在c、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表的示数为1.5Ⅴ，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向F端移动，小李移动变阻器滑片P的目的是：________。
（3）小李为完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是50Ω，1A。
他这样选择的理由是：________。
【例1-2】.小科按照实验要求，设计测量未知定值电阻Rx阻值（范围为400~600Ω)的实验。
器材：干电池两节（总电压为2~3V），电压表（量程0~3V、0~15V）电流表（量程0~0．6A、0~3A）、滑动变阻器（500Ω0．5A）各一个，开关、导线若干。
（1）要求一：测算出R x，且实验过程中不能拆接电路。
小科设计实验电路如图甲。
请分析：①小科在设计实验前通过估算发现，用所提供的电流表无法测量出电路中的电流，其原因是________。
②实验时，先将变阻器滑片P移到某一位置a处，读出电压表示数为U1，U1即为电源电压；再将变阻器滑片P移到另一位置b处，读出电压表示数为U2，则U1-U2就是此时滑动变阻器两端的电压。
根据相关数据计算Rx的阻值。
实验中滑片P所在的a、b处分别对应的位置是：________。
（2）要求二：增加一个电学器材实现R x阻值的直接读取，且电路只能连接一次。
小科增加了一个阻值可连续调节且可读数的变阻器Y，重新设计了图乙电路。
实验步骤如下：①先闭合开关S、S1，调节滑动变阻器使电压表示数为2V；②再断开开关S1，闭合开关S2，________，读取此时Y的数值。
专题14 变化及取值范围类电学综合计算专题(解析版)-决胜2021年中考物理压轴题全揭秘
专题14—变化及取值范围类电学综合计算专题考点01：极值类电学综合计算题：此考点通常是题目中给出了若干已知电学物理量，同时对某些物理量进行了限定，如要求灯泡两端电压不超过额定电压或给出电流表或电压表的量程，或者给出了变阻器的规格，要求在保证电路安全的这些限定条件下，求某个物理量的最大值或最小值。
【易错警示】此考点应注意：无论求哪个物理量的最大值或最小值均必须保证电路安全，即不能损坏电表，也不能损坏灯泡及滑动变阻器，然后才能利用题中给出的已知条件去求解某个物理量的极值；另外应注意在题中给出多个条件时，必须注意分析隐藏的条件，避免“顾此失彼”如电路中给出了电流表的量程、变阻器的规格，在串联电路中当从最大电流入手去求解某个物理量时还要考虑所求电流是否超过了灯泡的额定电流；如果给了多个用电器的额定电压，若并联应注意通常以额定电压较小的电压值为电源电压。
例1：（2020唐山路北区一模）如图所示的电路中，电源电压为18V且保持不变，电阻R1的阻值为10Ω，滑动变阻器R2上标有“200Ω、1A”字样，电压表有“0—3V和0—15”两个量程，电流表有“0—0.6A和0—3A”两个量程。
（1）闭合开关将滑片移到某一位置时，电流的大小为0.5A，求R1的功率和电压表的示数。
（2）若用电阻R3来替换R1选择适当的电表量程，调节滑动变阻器滑片，使电压表的示数变化最大，在保证安全的情况下，则满足要求的R3的最大值和最小值各多大。
【答案】（1）13V（2）40Ω，18Ω。
【解析】由电路图可知，两个电阻串联，电压表测R2两端电压，R1的功率P1=I12R1=（0.5A）2×10Ω=2.5W；此时U1=I1R1=0.5A×10Ω=5V，所以U2=U—U1=18V—5V=13V。
（2）用电阻R3来替换R1，要使电压表示数变化最大，电压表应选0—15V量程，当电流表量程为0—0.6A时，最大电流为0.6A，滑动变阻器阻值为0，R3的最小值R3小=U/I=18V/0.6A=30Ω，电压表为15V时，滑动变阻器的最大值为200Ω，此时I2=U2/R2=15V/200Ω=0.075A，因为串联，I2=I3，则R3的最大值R3大=U3/I3=3V/0.075A=40Ω,当电流表选择0—3A量程时，最大电流为1A，R3的最小电阻R3小=U/I=18V/1A=18Ω；综合上述满足要求的R3的最大值为40Ω，最小值为18Ω。
