STT_改性玻化微珠真空绝热芯材复合无机板
外墙保温-改性玻化微珠复合无机板课件
STT™保温板外墙外保温系统第一节、STT™复合无机防火保温板外墙外保温系统一、定义1.STT™复合无机防火保温板（又名：改性玻化微珠真空绝热芯材复合无机板vacuum adiabatic core material composite inorganic plate）：以玻化微珠保温材料和真空绝热芯材为主体材料，与胶凝材料、防水剂等通过模压成型制成的保温板。
2.STT™复合无机防火保温板外墙外保温系统（又名：改性玻化微珠真空绝热芯材复合无机板外墙外保温系统Vacuum insulation composite sandwich panels EIFS）：由玻化微珠真空绝热芯材复合无机板、胶粘剂、抹面层和饰面层等构成，固定在外墙外表面的非承重保温构造。
3.STT™复合无机防火保温板薄抹灰外墙外保温系统基本构造如下图所示：基层①找平层②粘结层③保温层④抹面层⑤饰面层⑥混凝土墙、砌体墙水泥抹灰砂浆专用胶粘剂（RNZ502）STT™复合无机防火保温板（锚栓置于板缝间）专用抹面胶浆（RKL503）复合单（双层耐碱玻纤网格布涂料（饰面砂浆、柔性饰面块材））基层①找平层②粘结层③保温层④抹面层⑤饰面层⑥混凝土墙、砌体墙水泥抹灰砂浆专用胶粘剂（RNZ502）STT™无机防火保温板专用抹面胶浆（RKL503）复合单层热镀锌电焊网新型面砖饰面体系基层①找平层②粘结层③保温层④抹面层⑤承力结构饰面层⑧⑥⑦混凝土墙砌体墙水泥抹灰砂浆专用胶粘剂（RNZ502）STT™复合无机防火保温板（锚栓置于板缝间专用抹面胶浆（RKL503）复合耐碱玻纤网格布立柱横梁非透明幕墙饰面板二、STT™复合无机防火保温板外墙保温系统特点1.2. 3. 4.5.导热系数仅为0.014 W/(m· K)，南方地区使用3 公分的厚度，即可轻松达到65%或更高的节能指标，在北方严寒、寒冷地区也可轻松达到65％-75%节能指标的要求；纯无机材料，绿色环保，防火A 级，无火灾隐患；材料收缩小于0.3%，无开裂、空鼓、脱落隐患；安全性好，易施工。

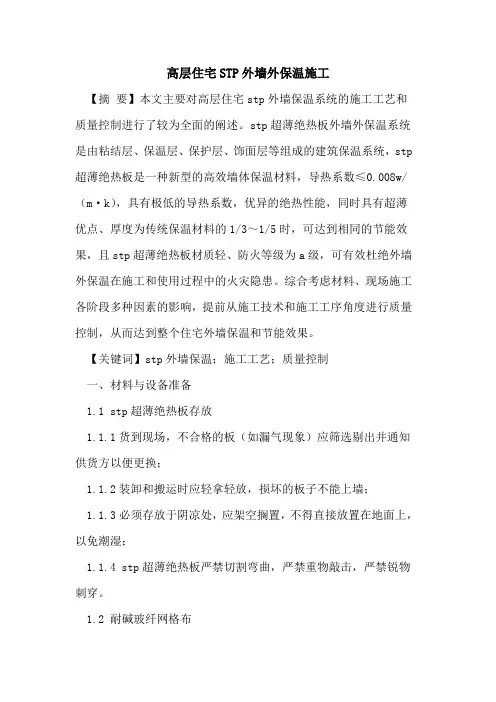

高层住宅STP外墙外保温施工
高层住宅STP外墙外保温施工【摘要】本文主要对高层住宅stp外墙保温系统的施工工艺和质量控制进行了较为全面的阐述。
stp超薄绝热板外墙外保温系统是由粘结层、保温层、保护层、饰面层等组成的建筑保温系统，stp 超薄绝热板是一种新型的高效墙体保温材料，导热系数≤0.008w/（m·k），具有极低的导热系数，优异的绝热性能，同时具有超薄优点、厚度为传统保温材料的1/3～1/5时，可达到相同的节能效果，且stp超薄绝热板材质轻、防火等级为a级，可有效杜绝外墙外保温在施工和使用过程中的火灾隐患。
综合考虑材料、现场施工各阶段多种因素的影响，提前从施工技术和施工工序角度进行质量控制，从而达到整个住宅外墙保温和节能效果。
【关键词】stp外墙保温；施工工艺；质量控制一、材料与设备准备1.1 stp超薄绝热板存放1.1.1货到现场，不合格的板（如漏气现象）应筛选剔出并通知供货方以便更换；1.1.2装卸和搬运时应轻拿轻放，损坏的板子不能上墙；1.1.3必须存放于阴凉处，应架空搁置，不得直接放置在地面上，以免潮湿；1.1.4 stp超薄绝热板严禁切割弯曲，严禁重物敲击，严禁锐物刺穿。
1.2 耐碱玻纤网格布1.2.1不被面层砂浆所腐蚀，耐碱性要好。
1.2.2极限延伸率低，便于铺装，不起皮皱裂。
1.2.3抗拉强度高，保证抗开裂，抗冲击性能。
1.3专用粘结砂浆、专用抹面胶浆和无机保温砂浆存放，应分类集中堆放，避免潮湿或雨淋.1.3主要施工设备1.3.1机械设备：手电钻、电动搅拌器。
1.3.2主要工器具：线坠、水平尺、钢卷尺、拉钉钳、、塑料搅拌桶、不锈钢抹子且应将四个直角磨成圆角避免施工过程中对stp板造成破坏、灰浆托板、控制线、弹线墨盒、钢卷尺、批刀、靠尺不小于2m、阴阳角抹子等。
二、工艺流程3.1.2 根据工程实际情况，确定横向及竖向的基准线，然后根据基准线在待贴的墙面上按照外立面排版设计图进行弹线，弹出保温板的排列图。
DBJ50 T-224-2015-玻化微珠真空绝热芯材复合无机板薄抹灰外墙外保温系统应用技术
重庆市工程建设标准DBJ50/T-224-2015玻化微珠真空绝热芯材复合无机板薄抹灰外墙外保温系统应用技术规程Technical specification for application of vacuum adiabatic core materialcomposite inorganic plate2015-08-17 发布2015-12-01 实施重庆市城乡建设委员会发布前言依据重庆市城乡建设委员会《关于下达2014 年绿色建筑与建筑节能标准编制计划的通知》渝建[2014]109 号的要求，重庆市绿色建筑技术促进中心会同有关单位编制本规程。
本规程主要内容包括：总则、术语、基本规定、性能要求、设计、施工和验收等。
目录1总则 (1)2术语 (2)3基本规定 (4)4性能要求 (5)4.1系统性能 (5)4.2材料性能 (6)5 设计 (13)5.1一般规定 (13)5.2构造设计 (13)5.3热工设计 (17)6 施工 (18)6.1一般规定 (18)6.2施工准备 (18)6.3施工流程 (18)6.4施工要点 (20)7 验收 (24)7.1一般规定 (24)7.2主控项目 (24)7.3一般项目 (26)引用标准名录 (28)本标准用词说明 (29)条文说明 (30)Contents1General Provisions (1)2Terms (2)3Basic Requirements (4)4Material (5)4.1System Performance (5)4.2Materials Performance (6)5Design (13)5.1General Requirements (13)5.2Structure Design (13)5.3Thermal Engineering Design (17)6Construction (18)6.1General Requirements (18)6.2Construction Preparation (18)6.3Construction Process (18)6.4Construction Points (20)7Acceptance (24)7.1General Requirements (24)7.2Dominant Item (24)7.3General Item (26)List of Quoted Standards (28)Explanation of Wording in This Specification (29)Explanation of Provisions (30)11.0.1为规范玻化微珠真空绝热芯材复合无机板在外墙外保温工程中的应用，保证工程质量，做到技术先进、安全可靠、经济合理，制定本规程。
无机保温(玻化微珠)施工过程
无机保温施工过程空心微珠无机保温砂浆是以玻化中空微珠为轻骨料，预拌在无机胶凝材料和有机添加剂中，形成单组份保温砂浆。
与面层抗裂砂浆、界面处理砂浆及辅助材料一起形成集保温隔热、防火抗裂、防水防渗于一体的完整保温体系。
空心微珠无机保温砂浆，与传统的聚苯颗粒保温砂浆及膨胀珍珠岩保温砂浆相比，具有强度高、轻质、保温、隔热、吸水率低、粘结强度高、防火、耐候等诸多优点，可直接作为轻质抹灰砂浆施工于各种基面的墙体材料之上，不空鼓、不开裂、节能、环保弥补了用聚苯颗粒和普通膨胀珍珠岩配制保温砂浆的诸多缺陷和不足，克服了膨胀珍珠岩吸水率大、易粉化、浆料收缩率大、后期强度低和开裂，保温性能降低等现象，同时也弥补了聚苯颗粒易燃、防火性能差、高温产生有害气体及和易性差，施工中反弹性大及收缩开裂等缺点。
由于以上优点，空心微珠无机保温砂浆已被广泛应用于多层及高层建筑的钢混结构，混凝土加气块墙体及各种砖墙结构围护体的内、外墙抹灰防火保温工程。
空心微珠无机保温砂浆，以空心微珠为轻质骨料，预拌在聚合物改性的无机胶凝材料及级配填料中，通过一些功能性添加剂辅助改性，由德国m-tec设备精制而成。
空心微珠无机保温砂浆属于新型抹灰式保温材料，与基层的粘结力强，并形成整体，不会形成保温空腔，结构稳定，抗震能力极强，和易性好、抗流挂、施工损耗小、施工性能好、施工效率高，大大节约了材料损耗成本。
防火、耐候、抗老化、无毒无害、适用范围广、不空鼓、不开裂、既适用于新建建筑墙体的节能，也适用于既有建筑节能改造。
大量的热工计算表明，涂抹3cm的空心微珠无机保温砂浆即能达到50％的节能指标。
这个工程使用的本公司空心微珠无机保温砂浆做外墙内保温，作为无机保温材料，空心微珠无机保温砂浆既具有有机保温材料，保温隔热的优势，同时又克服了有机保温材料本身无法克服的缺陷（不防火、高温易产生有毒气体，造成二次环境污染），特别适合于夏热冬冷及夏热冬暖地区，做内保温的优势更是显而易见。

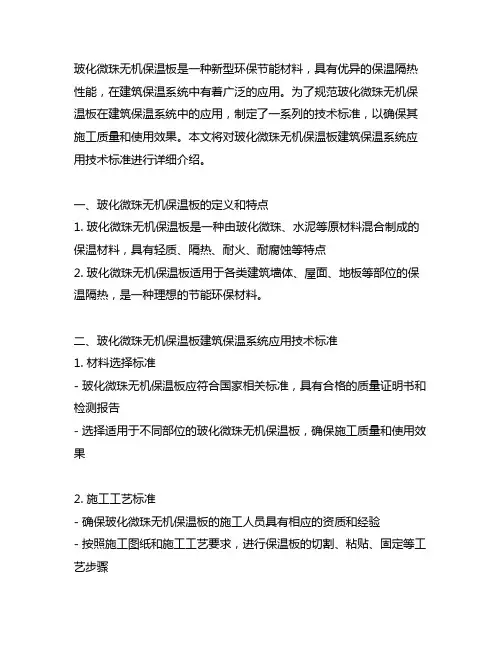

玻化微珠无机保温板建筑保温系统应用技术标准
玻化微珠无机保温板是一种新型环保节能材料，具有优异的保温隔热性能，在建筑保温系统中有着广泛的应用。
为了规范玻化微珠无机保温板在建筑保温系统中的应用，制定了一系列的技术标准，以确保其施工质量和使用效果。
本文将对玻化微珠无机保温板建筑保温系统应用技术标准进行详细介绍。
一、玻化微珠无机保温板的定义和特点1. 玻化微珠无机保温板是一种由玻化微珠、水泥等原材料混合制成的保温材料，具有轻质、隔热、耐火、耐腐蚀等特点2. 玻化微珠无机保温板适用于各类建筑墙体、屋面、地板等部位的保温隔热，是一种理想的节能环保材料。
二、玻化微珠无机保温板建筑保温系统应用技术标准1. 材料选择标准- 玻化微珠无机保温板应符合国家相关标准，具有合格的质量证明书和检测报告- 选择适用于不同部位的玻化微珠无机保温板，确保施工质量和使用效果2. 施工工艺标准- 确保玻化微珠无机保温板的施工人员具有相应的资质和经验- 按照施工图纸和施工工艺要求，进行保温板的切割、粘贴、固定等工艺步骤- 在施工过程中，要注意保温板的平整度、垂直度和表面平整度，确保施工质量3. 工程验收标准- 在保温系统施工完成后，进行全面的验收，包括保温板的表面质量、固定方式、是否存在缝隙等- 对保温系统进行抗拉强度和保温性能等相关指标的检测4. 使用和维护标准- 用户在使用玻化微珠无机保温板建筑保温系统时，应按照相关说明书正确使用- 定期对保温系统进行检查和维护，确保其长期有效的保温隔热性能三、玻化微珠无机保温板建筑保温系统应用技术标准的意义1. 保证施工质量遵循技术标准，可以有效保障玻化微珠无机保温板建筑保温系统的施工质量，减少施工过程中的问题和纠纷。
2. 确保使用效果严格执行技术标准，可以确保玻化微珠无机保温板建筑保温系统的使用效果，提高建筑的保温隔热性能。
3. 促进行业发展技术标准的制定和执行可以规范行业市场秩序，提高整个行业的技术水平和产品质量，促进行业的健康发展。
STP外墙保温系统真空绝热板施工工艺方案手册
上海新鹰建筑工程有限公司真空绝热板施工手册外墙保温施工手册一.编制依据《外墙外保温建筑构造(一)》(02J121)《外墙外保温工程技术规程》(JGJ144—2004)《民用建筑节能工程施工质量验收规程》(DGJ32／J19-2006)《建筑装饰装修工程质量验收规范》(GB50210-2001)《建筑工程施工质量验收统一标准》(GB50300-2001)二．施工准备（一）作业条件1、先剔除墙面原结构上的各种杂物，包括水泥浆及模板等。
2、用杠尺顺一下所要贴真空绝热板（xy）板的一整面墙的平整度及垂直度，用以确定所要贴板的厚度是否会对别的工序有其他的影响，确定是否要剔凿，如需要必须在真空绝热板（xy）施工之前进行。
3、在保温层施工前，外墙门窗框，各种进户管线及其他预埋件必须按设计和施工验收规范要求安装完毕并验收合格。
4、施工环境温度和基层墙体表面温度均不低于+5 0C，大风和雨天不得施工，夏季高温时，不宜在强阳光直射下施工，应设遮阳防护网。
（二）材料要求1、真空绝热板（xy）尺寸：长×宽×厚=6OO*800*20mm、600*400*20mm、500*500*20mm、300*600*12mm、300*400*15mm。
（1）阻燃性能为A级。
（2）良好的保温性能。
（3）足够的抗拉和抗压强度以承受荷载的作用，抗弯强度以承受包括板自重在此内的垂直荷载作用。
（4）满足非常严格的尺寸偏差的要求。
（5）保证足够的养护时间，以确保其良好的尺寸稳定性。
2、耐碱玻璃纤维网格布（1）不被面层砂浆所腐蚀，耐碱性要好。
（2）极限延伸率低，便于铺装，不起皮皱裂。
（3）抗拉强度高，保证抗开裂，抗冲击性能。
耐碱玻纤网格布3、真空绝热板（xy）胶粘剂拉伸粘接强度应符合设计要求及规范规定。
4、聚合物抗裂砂浆5、掺合在粘结胶浆和抹面胶浆中的水泥，应符合国家标准的要求。
6、掺合在粘接胶浆和抹面胶浆中的水，应符合施工用水。
STT_改性玻化微珠真空绝热芯材复合无机板
STT_改性玻化微珠真空绝热芯材复合⽆机板STT?保温板外墙外保温系统第⼀节、STT?复合⽆机防⽕保温板外墙外保温系统⼀、定义1.STT?复合⽆机防⽕保温板(⼜名:改性玻化微珠真空绝热芯材复合⽆机板vacuum adiabatic core material composite inorganic plate):以玻化微珠保温材料与真空绝热芯材为主体材料,与胶凝材料、防⽔剂等通过模压成型制成的保温板。
2.STT?复合⽆机防⽕保温板外墙外保温系统(⼜名:改性玻化微珠真空绝热芯材复合⽆机板外墙外保温系统Vacuum insulation composite sandwich panels EIFS):由玻化微珠真空绝热芯材复合⽆机板、胶粘剂、抹⾯层与饰⾯层等构成,固定在外墙外表⾯的⾮承重保温构造。
3.STT?复合⽆机防⽕保温板薄抹灰外墙外保温系统基本构造如下图所⽰:⾯砖饰⾯基本构造如下图所⽰:5、⾮透明幕墙STT ?复合⽆机防⽕保温板薄抹灰外墙外保温系统基本构造如下图所⽰。
⼆、STT ?复合⽆机防⽕保温板外墙保温系统特点1. 导热系数仅为0、014 W/(m · K),南⽅地区使⽤3公分的厚度,即可轻松达到65%或更⾼的节能指标,在北⽅严寒、寒冷地区也可轻松达到65％-75%节能指标的要求; 2. 纯⽆机材料,绿⾊环保,防⽕A 级,⽆⽕灾隐患; 3.材料收缩⼩于0、3%,⽆开裂、空⿎、脱落隐患;4. 安全性好,易施⼯。
满粘法粘贴,粘接牢固,锚固点少,抗负风压,施⼯简单,传统薄抹灰系统施⼯⼈员均可熟练操作;5. 由于产品的呼吸性好、保温、隔热、隔⾳,故采⽤龙者复合⽆机保温板外保温系统的建筑,室内透⽓性好,室外防潮性能好,居住舒适度⾼于其她保温系统。
三、系统材料技术参数1、单组份⽆机粘结胶(RNJ502)1) 定义由⽔泥基胶凝材料、⾼分⼦聚合物材料以及填料与添加剂等组成,专⽤于将STT ?复合⽆机防⽕保温板粘贴在基层墙体上的粘结材料。
STP超薄真空绝热板外墙外保温产品使用说明
STP超薄真空绝热板外墙外保温产品使用说明一、产品介绍建筑外墙超薄真空绝热板保温系统是一种新型、高效的绝热保温材料，也是目前绝热性能最好的保温材料。
它基于真空绝热原理，通过最大限度的提高板内真空度并充填以芯层绝热材料而实现高效绝热，具有热传导率低、超薄、质轻、防火不燃、绿色环保、节能等优异的性能。
二、产品特点1、导热系数低，保温功效卓越，相当于聚氨酯的4倍、挤塑板的5倍、聚苯板的6倍、保温砂浆的12倍、砖墙的30倍。
2、真空绝热板为无机保温材料，防火等级为A1级不燃。
3、单位面积质量轻，上墙后每平米重量约为3—10公斤，仅为瓷砖的1/4，施工后不易脱落，安全性高。
4、施工简便，可以象瓷砖一样直接粘贴，缩短了工期，节约了成本。
5、无毒、无污染、绿色环保、使用寿命长。
6、可根据客户要求制作不同尺寸，亦可打孔安装。
三、产品用途各型建筑外保温、内保温、夹层保温、屋顶隔热等。
四、技术指标真空绝热板技术指标五、系统施工要点薄抹灰施工方法：1、施工时首先确立横向及竖向的基准线，然后根据基准线在待贴的墙面上按照外力面排版设计图进行弹线，弹出保温板的排列图。
每个楼层在适当的位置挂水平线，以控制板材的垂直度和平整度。
太阳角要求挂基准钢线，照距离放线；建议采用红外线进行水平及竖直放线施工。
2、胶粘剂的配置与使用应严格按供应商提供的配比和制作工艺进行，在3h内或按产品说明书中规定的时间内用完。
3、涂料饰面层时采用点框或条粘法，粘贴面积不小于60%；面砖饰面层时采用满粘法。
真空绝热板由下至上沿水平线进行粘贴施工，先贴阴阳角，上下层错缝铺贴，将保温板粘贴到墙面上均匀挤压，可用橡皮锤轻轻敲击固定，严格控制版面平整度、垂直度和相邻板间的高差，用长度不小于2m的靠尺进行压平检查，板周围挤出的胶粘剂应及时清理。
真空绝热板钉保温钉时应钉在保温板缝之间，严禁钉在真空绝热板面上。
（也可购买我司增加有预埋件产品，可在板面打钉的产品）4、应在真空绝热板粘贴完毕后及时涂抹抹面胶浆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
STT™保温板外墙外保温系统第一节、STT™复合无机防火保温板外墙外保温系统一、定义1.STT™复合无机防火保温板（又名：改性玻化微珠真空绝热芯材复合无机板vacuum adiabatic core material composite inorganic plate）：以玻化微珠保温材料和真空绝热芯材为主体材料，与胶凝材料、防水剂等通过模压成型制成的保温板。
2.STT™复合无机防火保温板外墙外保温系统（又名：改性玻化微珠真空绝热芯材复合无机板外墙外保温系统Vacuum insulation composite sandwich panels EIFS）：由玻化微珠真空绝热芯材复合无机板、胶粘剂、抹面层和饰面层等构成，固定在外墙外表面的非承重保温构造。
3.STT™复合无机防火保温板薄抹灰外墙外保温系统基本构造如下图所示：4.STT™复合无机防火保温板薄抹灰外墙外保温系统面砖饰面基本构造如下图所示：5.非透明幕墙STT™复合无机防火保温板薄抹灰外墙外保温系统基本构造如下图所示。
二、STT™复合无机防火保温板外墙保温系统特点1.导热系数仅为0.014 W/(m· K)，南方地区使用3公分的厚度，即可轻松达到65%或更高的节能指标，在北方严寒、寒冷地区也可轻松达到65％-75%节能指标的要求；2.纯无机材料，绿色环保，防火A级，无火灾隐患；3.材料收缩小于0.3%，无开裂、空鼓、脱落隐患；4.安全性好，易施工。
满粘法粘贴，粘接牢固，锚固点少，抗负风压，施工简单，传统薄抹灰系统施工人员均可熟练操作；5.由于产品的呼吸性好、保温、隔热、隔音，故采用龙者复合无机保温板外保温系统的建筑，室内透气性好，室外防潮性能好，居住舒适度高于其他保温系统。
三、系统材料技术参数1、单组份无机粘结胶（RNJ502）1)定义由水泥基胶凝材料、高分子聚合物材料以及填料和添加剂等组成，专用于将STT™复合无机防火保温板粘贴在基层墙体上的粘结材料。
2)适用范围本产品适用于STT™保温系统中保温板材的粘贴。
其主要功能是将保温板固定在基层上（诸如混凝土，水泥以及砖的抹灰基层上，但不适合金属，木头和石膏板基层）。
3)技术资料颜色灰色与水混合后有效期限 1.5-4.0小时施工温度5℃-30℃粘接强度（与水泥基底）＞0.6MPa粘接强度(与STT™复合板) ＞0.1MPa，破坏界面的STT™复合板上用量 5.5-6.5公斤/平方米（经验数据，仅供参考，请以实际为准）包装规格25公斤复膜编织袋保质期存放于干燥处保存12个月存放置于木托盘上，放置于干燥处产品执行标准DBJ50/T-224-2015《玻化微珠真空绝热芯材复合无机板建筑外墙保温系统应用技术规程》2、STT™复合无机防火保温板1)定义STT™复合无机防火保温板是以玻化微珠保温材料和真空绝热芯材为主体材料，与胶凝材料、防水剂等通过模压成型制成的保温板。
防火等级分为A级。
2)适用范围-墙体保温-屋面保温-防火隔离带或挡火梁-冷库保温颜色白色或灰色导热系数，W/(m·K) ≤0.014表观密度， kg/m3≤350垂直于板面方向的抗拉强度， MPa ≥0.10线性收缩率，%≤0.3软化系数≥0.60抗压强度/MPa ≥0.40质量含水率，% ≤2燃烧性能 A 级热工设计修正系数a 1.4蓄热系数Sc［W/（m2·K）］0.86产品执行标准DBJ50/T-224-2015《玻化微珠真空绝热芯材复合无机板建筑外墙保温系统应用技术规程》3、抗裂增强砂浆（RKL503）1)定义由水泥基胶凝材料、高分子聚合物材料以及填料和添加剂等组成，具有一定变形能力和良好粘结性。
2)适用范围本产品适用于STT™保温系统中保温板材的抗裂抹面。
其主要功能是将网格布粘贴在保温板上，保护保温板、固定网格布并提供与饰面层的粘结力。
3)技术资料颜色灰色与水混合后有效期限 1.5-4.0小时施工温度5℃-30℃抗裂性（厚5mm以下）＞3焦耳粘接强度(与STT™保温板) ＞0.1MPa，破坏界面的STT™保温板上用量 4.5-6.0公斤/平方米（经验数据，仅供参考，请以实际为准）包装规格25公斤复膜编织袋保质期存放于干燥处保存12个月存放置于木托盘上，放置于干燥处产品执行标准DBJ50/T-224-2015《玻化微珠真空绝热芯材复合无机板建筑外墙保温系统应用技术规程》4、标准型/加强型耐碱玻璃纤维网格布1)定义耐碱玻璃纤维网格布是以中碱或无碱玻璃纤维机织物为基础，经耐碱涂层处理而成。
该产品强度高，与抹面胶浆能有效结合，且能防止建筑材料中碱性材料的腐蚀，可有效防止墙面开裂和增强抗冲击力，是一种理想的增强材料。
2)适用范围标准型耐碱玻纤网格布和加强型耐碱玻纤网格布主要用于提高抹面层的抗开裂性能以及抗冲击机械强度，并能耐抹面胶浆水泥基碱性的腐蚀。
3)技术资料单位面积质量， g/㎡≥160孔径标准型4mm×4mm或5mm×5mm耐碱断裂强力，N/50mm 经向：≥1300耐碱断裂强力（单位：N/50mm 纬向：≥1300耐碱断裂强力保留率，% 经向：≥75耐碱断裂强力保留率，% 纬向：≥75氧化锆含量，% 14.5±0.8氧化钛含量，% 6.0±0.5涂塑量， g/㎡≥20产品执行标准DBJ50/T-224-2015《玻化微珠真空绝热芯材复合无机板建筑外墙保温系统应用技术规程》5、锚栓/锚栓(射钉式)1)定义热浸镀锌材质的钢钉配合PVC塑料材质的套筒，可适用在混凝土、实心砖、实心灰砂砖、轻质混凝土实心砌块、多孔砖、多孔灰砂砖以及加气混凝土等基层中，用于锚固保温板。
根据实际情况和客户的不同需求，还可提供不同规格的锚栓。
2)适用范围适用在高层建筑负风压较大部位、高重量饰面材料系统以及设计需要辅助固定的外墙外保温系统。
3)技术资料圆盘直径，mm ≥60套管外径，mm ≥8单个锚栓抗拉承载力标准值，KN ≥0.300单个锚栓对系统传热增加值，W/(m·K) ≤0.004产品执行标准DBJ50/T-224-2015《玻化微珠真空绝热芯材复合无机板建筑外墙保温系统应用技术规程》4)排列示意图锚栓孔位应在保温板角部缝隙处，每平方米锚栓应不少于4个。
6、金属托架金属托架可采用热镀锌角钢、铝合金或不锈钢金属托架，托架厚度不小于1.2mm，托架竖向间距不大于1200mm,水平方向宜每块板设置。
托件示意图四、施工方法1)非透明幕墙构造玻化微珠真空绝热芯材复合无机板薄抹灰外墙保温系统施工工艺流程2)饰面砂浆、涂料、柔性饰面块材饰面、新型面砖玻化微珠真空绝热芯材复合无机板薄抹灰外墙外保温系统施工工艺流程1、基面处理1）基层墙面应清洁、干燥、平整且无松散的砂浆和杂物，门窗框应安装到位。
2）外门窗洞口应通过验收，洞口尺寸、位置应符合设计要求和质量要求，门窗框或辅框应安装完毕。
3）外墙面上的雨水管卡、预埋铁件、设备穿墙管道等应提前安装完毕，上述部位及窗口应预留出保温层厚度；4）外墙上预留洞口和脚手架眼应按有关规定封堵。
5）在施工过程中，施工现场环境温度和基层墙体表面温度不得低于5。
C，风力不大于5级。
6）施工时应避免直接日晒和雨淋，必要时应搭设防晒布遮挡墙面以避免阳光的直射和雨水冲刷。
2、搅拌保温板粘结砂浆、粘贴保温板及安装托架1）将保温板粘结砂浆在室温下与净水混合。
每25公斤干粉需用水6.5-7.5公升，用人工或搅拌机进行搅拌，直至均匀没有块状为止，静置5分钟再搅拌一次便可使用.2）用量：根据基层平整度，确定保温板的种类以及粘贴方法，大约6.0-7.5公斤/㎡。
搅拌好的保温粘结砂浆应在4小时之内用完。
3）玻化微珠真空绝热芯材复合无机板与外墙连接采用粘锚结合方式，粘贴采用满粘法。
4）保温板粘结砂浆涂抹在保温板之后，应迅速将保温板贴在墙上（注意：保温板粘结砂浆涂抹在保温板表面后，若在空气中暴露时间过长，粘结剂表面易形成一层薄的结皮影响粘结强度），用水平靠尺检查。
板与板之间要挤紧，板间不留间隙，接缝处不得涂抹保温板粘结砂浆。
每贴完一块应及时清除可能挤出的砂浆，若因保温板面不方正或裁切不直形成缝隙，应用发泡胶塞入并打磨平。
――建议：保温的粘贴应自下而上，并沿水平横向粘贴以保证连续结合，而且上下两排保温板竖向错缝应为1/2板长。
――在墙拐角应先排好尺寸并裁切好保温板，使粘贴时垂直交错连接，以保证拐角外顺直垂直。
――凡在贴粘和保温板侧边外露处（如伸缩缝、建筑沉降缝、温度缝等缝隙两侧、门窗口处），都应做网格布翻包处理。
5）玻化微珠真空绝热芯材复合无机板不允许切割，不能采用玻化微珠真空绝热芯材复合无机板的应保温特殊部位应采用玻化微珠无机保温板保温。
6）应从建筑物首层勒脚部位开始设置外保温系统支撑托架，且结合板缝位置每隔两层设置一道。
勒脚部位托架布置如下图：注：图中D为托架宽度；a为玻化微珠真空绝热芯材复合无机板板长；b为玻化微珠真空绝热芯材复合无机板板宽7）当基层墙体为混凝土、烧结空心砖、混凝土小型空心砌块时，锚固件的有效锚固深度（不包括找平层）应不小于25mm；当基层墙体为加气混凝土砌块时，锚固件的有效锚固深度（不包括找平层）应不小于50mm。
3、安装固定锚栓1）待保温板粘贴牢固，正常情况下可在24小时后固定锚栓，按设计要求的位置用气动射钉枪将锚钉打入基层，锚固深度为基层内约25mm；2）当基层墙体为加气混凝土砌块时，锚固件的有效锚固深度（不包括找平层）应不小于50mm；3）在门窗洞口、阳角、孔洞边缘处所粘贴的保温板应沿水平、垂直方向增加固定锚栓，其间距不大于30 mm，距基层边缘不小于60 mm。
4）锚铨的顶部应与保温板表面齐平或略深入一些，以保证膨胀钉尾部进一步膨胀与基层充分锚固。
4、打磨对于保温板接缝不平处可用衬有平整物的粗砂纸打磨进行平整处理，打磨动作应为轻柔的圆周运动，不可沿着保温板接缝平行的方向打磨。
可用刷子或压缩空气将由于打磨操作所产生的碎屑及其它粉尘清理干净。
5、保温板抗裂增强砂浆的施工和粘贴网格布1）使用过程中，不得掺入水泥、沙子及其它材料，也绝对不能二次加水，也不能用抹子沾水施工。
有保温板的地方，必须有网格布。
2）底层涂抹保温板抗裂增强砂浆，将砂浆均匀涂抹在保温板上。
3）抹面胶浆施工时，在檐口、窗台、窗楣、雨蓬、阳台、压顶以及凸出墙面的顶面做出坡度，下面应做出滴水槽或滴水线；6、铺埋粘贴网格布网格布的铺设应自下而上，沿垂直及水平方向绷直绷平，将弯曲的一面朝里，用抹子抹平由中间向上、下两边将网格布抹平，使其紧贴底层保温板罩面砂浆，网格布左、右搭接不小于100mm、上、下搭接宽度不小于80mm，网格布不应皱、空鼓、翘边。
门窗洞口外侧周边各加一层300mm×200mm的45度斜向网格布进行加强，并将大面积铺设的网格布沿门窗的转角拐进粘贴。
