组合电器(GIS)(配弹簧机构)检修、维护作业指导书[QXL-2015].
变电站110kV／35KV断路器弹簧机构检修作业指导书
编号：Q/×××××变电站110kV/35KV断路器弹簧机构检修作业指导书
编写：年月日
年月日
年月日
作业负责人：
作业日期：年月日时至年月日时
***供电局
1 范围
本作业指导书适用于110kV/35KV断路器弹簧机构检修。
2 引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
DL 408-1991 电业安全工作规程（发电厂和变电所电气部分）
DL 5009.3-1997 电力建设安全工作规程（变电所部分）
JB/T 1542-1999 110及35kV CT型弹簧机构断路器
GBJ 147-1990 电气装置安装工程:高压电器施工及验收规范
电安生[1994]227号电业安全工作规程（热力和机械）
DL/T 596-1996 电力设备预防性试验规程
3 修前准备
3.1 准备工作安排
3.2 人员要求
3.3 备品备件
3.4 工器具
3.5 材料
3.6 危险点分析
3.8 安全措施
3.9 人员分工
5 作业程序及作业标准5.1 开工
5.2 检修电源的使用
5.3 检修内容和工艺标准
5.4竣工
6验收记录
7 作业指导书执行情况评估。
GIS组合开关维护检修作业指导书
GIS组合开关维护检修作业指导书1 范围本标准规定了GIS组合开关操作、维护作业方法。
本标准适用于xx生态工程有限公司GIS组合开。
2 SF6开关维护检修2.1 SF6开关运行和操作的一般要求：a)SF6开关应在铭牌规定的额定电压（126KV）内运行；b)开关操作电源电压应在规定范围内(AC220V；DC110V)c)每日抄录一次SF6气体压力，并根据《SF6开关气体压力记录表》分析开关SF6气体压力情况见表1；表1 气室SF6气体压力值（20℃）对照表d)SF6开关中SF6气体水分含量不得超过250ppmv/v。
e)SF6开关操作机构箱门在运行中，应关闭严密，箱体应防水，防灰尘和小动物进入，箱内的加热装置在气温低于5℃及霉雨季节应投入；f)分合开关应用控制开关进行远方操作，操作时应检查表计的指示及红、绿灯的变化，操作把手不要返回太快，以防发生未合上等情况，一般待红、绿灯变化后再放手；g)手动操作主要是开关检修、调整时使用，在带电情况下尽量不在操作机构箱处进行手动操作。
在远控失灵，紧急情况下可在操作机构箱处进行手动操作，但如开关的遮断容量小于系统的短路容量则不得进行就地操作。
装有重合闸装置的开关，手动分闸前，应先停用重合闸；h)开关操作或事故跳闸后，应检查开关有无异味、异物，放电痕迹和开关的机械分、合指示；i)开关一旦发生拒分、拒合时应查明原因，排除故障后再操作；j)开关合闸前应检查继电保护和自动装置是否已按规定投入。
2.2 SF6开关的检查项目：a)绝缘瓷件应完整无缺，无断裂；b)绝缘瓷件表面无闪络放电痕迹；c)开关其他各部件，内部无异声，外部无异味；d)各连接部分连接良好，无松动发热现象；e)开关分合机械指示位置正确；f)开关基础杆件无下沉、移位，铁件无锈蚀、脱焊，接地部分连接良好：g)检查SF6管道应无损伤，固定牢固，接头处无泄漏现象，检查密度继电器固定应牢固，无损伤，电缆插口可靠：h)有压力表的开关应检查SF6气体压力正常；i)开关机构箱门应关闭严密，箱内清洁干燥，端子排无受潮、结露、生锈。
GIS组合电器检修内容和检漏方法
盆式绝缘子作用
盆式绝缘子
图中所示为盆式绝缘子
作用： 1、固定母线及母线的接插式触头 2、起母线对地或相间绝缘作用 3、密封作用
伸缩节和波纹管
母线伸缩节
母线波纹管
伸缩节为组合电器热胀冷缩时的缓冲器，一 般配有导向弹簧。波纹管主要是调节垂直方向 的不同心度，从密封方面考虑，波纹管附近的 筒体是固定死的。伸缩节与波纹管的不同是伸 缩节筒体可以滑动。
吸附剂
吸附剂 SF6气室内用于吸附SF6分解物及微量水分。
GIS检修内容
检修内容： 1、密度继电器的校验 2、SF6气体的补充、干燥、过滤由SF6气体处 理车进行 3、导电回路接触电阻的测量 4、液压油的补充更换 5、不良紧固件或部分密封环的更换
GIS检漏方法
GIS检漏方
法
定量
定性
扣罩法
吊瓶法
• 3、充气 经净化和干燥的SF6从贮罐充回到已抽成真 空的气室中，直到气室内压力达到调定的 工作压力。上述工作分两个步骤进行： 1、借助SF6贮罐压力使气体流向SF6开关， 直至达到预定的充气压力。（见图4） 2、当SF6贮罐压力与SF6开关压力平衡时， 再采用压缩机进行加压充气，直至达到预 定充气压力。（见图3）
断路器检漏案例分析
案例一：断路器上瓷套法兰密封垫漏气
断路器上瓷套法兰密封垫漏气案 例
2012年12月×日, 某供电公司某110kV变电 站#89断路器运行人员在巡视中，发现断路器 压力降低；见下图：
变电站地处高海拔地区，平均海拔2400mm, 昼夜温差大，补气周期一周左右，可以判断 存在漏气现象
检 漏 仪 检 漏
包
扎
法
将设备局部用塑料薄膜包扎，经过一定时 间后侧量包扎腔内SF6气体的浓度，通过计算 确定其泄漏率。局部包扎时间一般为24 h。 局部包扎法不仅适合于密封面的气体泄漏率 检测，而且也适合于其它泄漏点的气体泄漏 率的检测。因此，局部包扎法是现场最为有 效的检测方法之一。
电气工程维修作业指导书
电气工程维修作业指导书一、维修作业概述电气设备的维修工作是确保其正常运行和延长使用寿命的关键环节。
本指导书旨在提供一套维修作业的准则，以确保维修过程的安全性、高效性和可靠性。
二、安全措施1. 维修人员必须佩戴符合标准的个人防护装备，包括安全帽、防护眼镜、耳塞等。
2. 在进行维修作业之前，确认设备已经断电，并采取合适的断电措施，如拆除保险丝、关闭相应的电源开关。
3. 高压电气设备的维修应由持有相应资质的电工进行，严禁未经授权人员擅自操作。
4. 在维修过程中，严禁使用损坏的或不合格的电工工具，必要时使用绝缘工具。
5. 在维修作业完成后，必须进行设备的功能检查，并确保设备连接正确、绝缘无损伤。
三、维修作业步骤1. 故障诊断：仔细分析设备的故障现象，结合维修记录和设备图纸，确定故障原因。
2. 零部件更换：根据故障诊断结果，使用合适的工具拆卸故障零部件，并更换新的零部件。
注意遵循厂商的维修流程和使用说明，避免人为破坏设备。
3. 接线调试：更换零部件后，按照设备图纸进行正确的接线工作。
在接线调试之前，必须确认设备已经停电，并采取相应的安全措施。
4. 电源接通：在完成接线调试后，将电源重新接通。
注意观察设备运行状态，确保设备运转正常。
5. 功能测试：对维修完成的设备进行全面的功能测试，确保设备各项功能正常。
此步骤可以调整设备参数，以提高设备的性能指标。
四、维修注意事项1. 维修人员在进行维修操作前，必须熟悉设备的技术资料和维修手册，并遵循操作规程。
2. 维修过程中，严禁随意更换设备零部件或私自改动设备结构。
3. 设备维修完成后，必须进行记录和报告，包括维修日期、维修人员、维修内容、更换的零部件等信息，并及时归档。
4. 维修人员需要定期接受技术培训，与相关领域的新技术和新设备保持同步。
五、紧急情况处理1. 在维修过程中，如发现紧急情况，必须立即采取措施确保人身安全，如暂停维修操作、报警求助等。
2. 对于无法在维修现场解决的紧急情况，应及时报告上级，并按照公司预案进行处理。

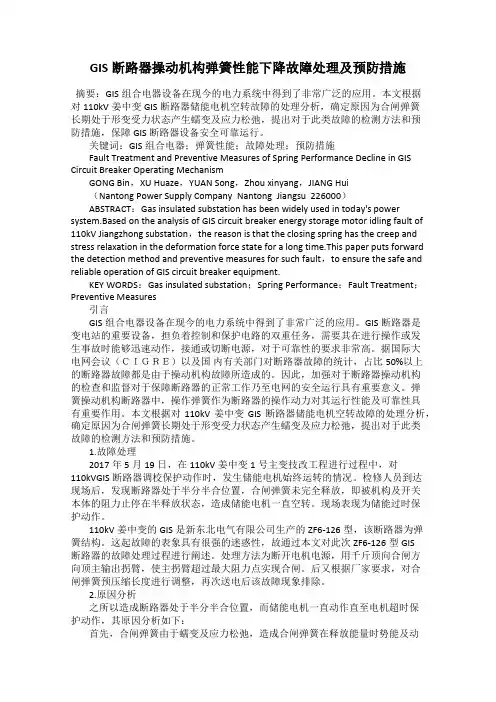

GIS断路器操动机构弹簧性能下降故障处理及预防措施
GIS断路器操动机构弹簧性能下降故障处理及预防措施摘要：GIS组合电器设备在现今的电力系统中得到了非常广泛的应用。
本文根据对110kV姜中变GIS断路器储能电机空转故障的处理分析，确定原因为合闸弹簧长期处于形变受力状态产生蠕变及应力松弛，提出对于此类故障的检测方法和预防措施，保障GIS断路器设备安全可靠运行。
关键词：GIS组合电器；弹簧性能；故障处理；预防措施Fault Treatment and Preventive Measures of Spring Performance Decline in GIS Circuit Breaker Operating MechanismGONG Bin，XU Huaze，YUAN Song，Zhou xinyang，JIANG Hui（Nantong Power Supply Company Nantong Jiangsu 226000）ABSTRACT：Gas insulated substation has been widely used in today's power system.Based on the analysis of GIS circuit breaker energy storage motor idling fault of 110kV Jiangzhong substation，the reason is that the closing spring has the creep and stress relaxation in the deformation force state for a long time.This paper puts forward the detection method and preventive measures for such fault，to ensure the safe and reliable operation of GIS circuit breaker equipment.KEY WORDS：Gas insulated substation；Spring Performance；Fault Treatment；Preventive Measures引言GIS组合电器设备在现今的电力系统中得到了非常广泛的应用。
联氨表检修作业指导书
联氨表检修作业指导书ICS目次目次 ........................................................................... .... I 联氨表检修作业指导书 ................................................................... 1 1 目的 ........................................................................... ...... 1 2 适用范围 ........................................................................... .. 1 3 作业条件 ........................................................................... .. 1 4 风险分析/危害辨识 .................................................................... 1 5 组织及人员分工: ...................................................................... 2 6 窗口计划 ........................................................................... .. 2 7 备件和工具明细 ....................................................................... 2 8 检修项目及工艺流程 ................................................................... 2 9 检修工序及质量标准 ................................................................... 3 10 试验报告 ............................................................................5 11 完工报告单 ..........................................................................7 12 设备检修不符合项目处理单 ............................................................ 9 13 业主检修经验反馈 ...................................................................10 14 承包商经验反馈 (11)IQ/CDT-IPSPC 1001.K25―2021联氨表检修作业指导书1 目的1.1 规范检修行为，保证联氨表检修符合检修工艺质量要求、文明生产管理标准。
GIS自主维修作业指导书
5、组合电器名称、编号标示牌清晰，粘贴规范，符合5S要求；
6、检查断路器、隔离开关及接地开关的位置指示器是否正确；
7、各种指示灯及加热装置是否正确，定期开启关闭加热装置；
8、用测温仪对组合电器器身进行Fra bibliotek温；9、用SF6检漏仪装置对各气室进行气体检漏；
8、配合处理机械连锁机构故障，确认销钉无缺失；
6.自主维修作业不得少于两人进行
9、配合清扫所属设备的接线箱（汇控柜）无腐蚀，无积垢。
遗留问题及检修情况说明
降压GIS自主维修职责划分：
一、设备巡视职责划分：
1.根据设备日常点检项目、标准、周期要求，运行岗位人员严格执行设备日常点检项目；此项巡检由值班员进行；
9、用SF6检漏仪装置对各气室进行气体检漏；
10、GIS屋顶、下水口的清洁。
1.
降压GIS主变定修状态配合维修项目
2.
1、用SF6检漏仪装置进行气体检漏；
3.
2、检查组合电器及压力表是否渗漏，防雨措施完好；
自主维修注意事项
3、配合处理加热回路系统故障；
1.劳保用品穿戴齐全
4、配合组合电器检修，开启通风装置，提供合格电源以及防毒面具和手套；
10、GIS屋顶、下水口的清洁。
设备定修状态时自主维修项目（GIS）
1、用SF6检漏仪装置进行气体检漏；
2、检查组合电器及压力表是否渗漏，防雨措施完好；
3、配合处理加热回路系统故障；
4、配合组合电器检修，开启通风装置，提供合格电源以及防毒面具和手套；
5、检查避雷器计数器的动作情况；
6、配合组合电器一、二次开关的保护传动（灯光、音响、信号等）；
组合电器检修细则
