三视图(3)-教学设计

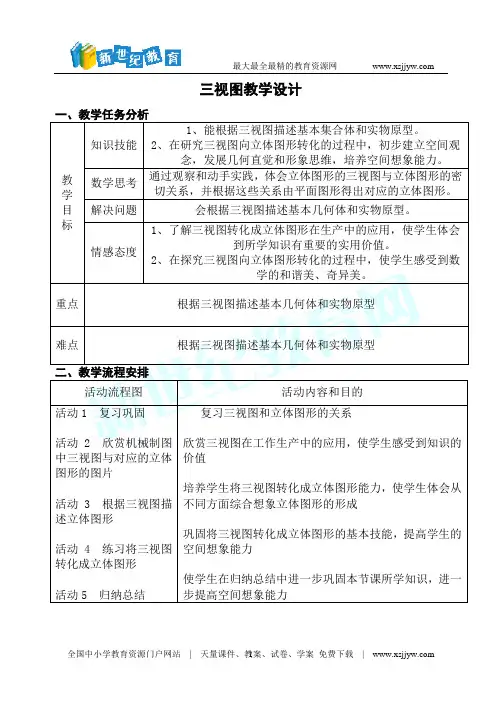

三视图教学设计(3)
使学生在归纳总结中进一步巩固本节课所学知识，进一步提高空间想象能力
三、教学过程设计
问题与情境
师生行为
设计意图
活动一
复习巩固
1、画一个立体图形的三视图时要注意什么？（上节课中的小结内容）
2、说一说：直三棱柱、圆柱、圆锥、球的三视图
3、做一做：画出下列几何体的三视图
活动流程图
活动内容和目的
活动1 复习巩固
活动2 欣赏机械制图中三视图与对应的立体图形的图片
活动3 根据三视图描述立体图形
活动4 练习将三视图转化成立体图形
活动5 归纳总结
复习三视图和立体图形的关系
欣赏三视图在工作生产中的应用，使学生感受到知识的价值
培养学生将三视图转化成立体图形能力，使学生体会从不同方面综合想象立体图形的形成
活动5 归纳总结
1、三视图的作用
2、由三视图怎样想象立体图形
作业
1、课本习题29.24.5.8.9
2、了解三视图在机械制造中的应用
师生共同总结
使学生在归纳总结中进一步巩固本节课所学知识，进一步提高空间想象能力
活动四
练习将三视图转化成立体图形
1、课本P121练习
3、
为学生提供更丰富的三视图，让学生先独立观察，再合作交流
在活动中教师应关注1、启发学生按步骤想象
2、鼓励学生发表自己的见解
巩固将三视图转化成立体图形的基本技能，提高学生的空间想象能力
通过观察和动手实践，体会立体图形的三视图与立体图形的密切关系，并根据这些关系由平面图形得出对应的立体图形。
上下、前后位置关系.
欣赏三视图在工作生产中的应用，使学生感受到知识的价值
《三视图》教学设计（精选5篇）
《三视图》教学设计（精选5篇）《三视图》篇1黑龙江省实验中学课时计划备课时间200 年月日授课日期200 年月日星期第课时年班教材第二章第三节课题三视图教学目标1、掌握一般技术图样所采用的投射方法。
2、绘制简单的三视图，并能标注简单的尺寸。
教学重点学会绘制简单的三视图教学难点投影与三视图的对应关系，三视图的意义。
正确标注形体尺寸教学方法讲授教学手段计算机多媒体课型新课板书计划：三视图正投影与三视图1、投影：介绍几种投影1）、投影的概念（2）、视图的概念2、三视图的形成（1）三视图的投影关系：（2）三视图展开（3）去掉投影（4）物体三视图的对应关系（5）物体三视图的方位关系3、学生活动教后记黑龙江省实验中学课时计划教师讲授和提问过程学生活动与调控新课：（一）正投影与三视图1、投影：介绍几种投影1）、投影的概念：在电灯光的照射下，形体在地面上产生的影子。
这里灯光称为投影中心，光线称为射线，平面h称为投影面，这种得到形体的投影方法，称为投影法。
讨论：物体的影子在什么情况下，能够反映物体某个方向的形状特征与大小？问题：在正投影中，一般一个视图能不能完整地表达物体的形状和大小，能不能区分不同的物体？如下图中三个不同的物体在同一投影面上的视图完全相同。
因此，要反映物体的完整形状和大小，必须有几个不同投影方向得到的视图。
所以：根据对投影三要素与投影物体位置关系的讨论，可以发现为确定物体结构形状，需要采用多面正投影。
（2）、视图的概念：根据有关标准和规定，用正投影法所绘制出的机件的图形，称为视图。
2、三视图的形成正面投影称为主视图，水平投影称为俯视图，侧面投影称为左视图，统称为机件的三视图。
如图所示。
（1）三视图的投影关系：（2）三视图展开3、学生活动（1）教师给出物体的组合学生三视图，（三个学生黑板画图，其余学生在草稿纸上画）（2）教师给出某一个物体的三视图要求学生想象出物体的形状并画出事物的立体图形。
练习：已知物体三视图的外轮廓，构思该物体构思过程：（3）阅读课本122页案例分析，楼房的结构与三视图，并理解其内容。
三视图教案
三视图教案
一、教学内容
三视图
二、教学目标
1. 了解三视图的概念。
2. 掌握三视图的表达方法。
3. 能够画出物体的三视图。
三、教学重点
1. 三视图的概念。
2. 三视图的表达方法。
四、教学难点
1. 能够画出物体的三视图。
五、教学过程
1. 导入（5分钟）
通过展示一张物体的三视图让学生对三视图有一个大致的了解，并与学生一起讨论三视图的作用和重要性。
2. 讲解三视图的概念（10分钟）
向学生介绍三视图的概念：三视图是指物体从不同角度观察得到的三个平面图，分别是俯视图、前视图和侧视图。
三视图能够全面展示物体的形状和细节。
3. 讲解三视图的表达方法（10分钟）
向学生介绍三视图的表达方法：三视图采用正交投影的方法，即把物体放置在一个坐标系中，从不同方向上进行投影，得到三个平面图。
俯视图是从上方往下投影得到，前视图是从前方往后投影得到，侧视图是从侧面往前投影得到。
4. 实例演练（20分钟）
通过给学生提供一些物体的图形描述让他们尝试画出物体的三视图，并让他们互相展示并讨论。
5. 小结（5分钟）
回顾本节课的学习内容，强调三视图在工程图纸中的重要性，并鼓励学生多加练习提高自己的三视图绘制能力。
六、教学资源
1. 三视图的示例图。
2. 提供物体的图形描述的作业题。
七、教学评估
通过学生在实例演练环节的表现来评估他们是否掌握了三视图的绘制方法。
《三视图》教学设计
《三视图》教学设计一、内容和内容解析1．内容三视图的概念，画简单几何体的三视图：例1，例2，例3，例4．2．内容解析本课内容是在学习空间几何体结构特征和投影的基础上，用平面图形来表示立体图形，即三视图．这节课的学习有利于培养学生空间想象的能力以及几何直观能力，有利于培养学生学习立体几何的兴趣．本课首先从观察物体得到图像和物体的投影两个方面给出视图的概念．然后给出实践生活中反映物体需要多个视图来反映物体不同方面的形状，从投影的角度解释三视图的概念，说明三视图中的相对位置关系和大小关系．例1给出三个基本的几何体：圆柱、正三棱柱、球的三视图，是画一般物体三视图的基础；例2给出由两个长方体构成的组合体的三视图，给出画简单组合体的三视图；例3给出一个从某些角度观察，有些轮廓线被遮挡看不到的几何体的三视图，规定看得见的轮廓画成实线，看不见的轮廓画成虚线．基于以上分析，本节课的教学重点是：掌握立体图形三视图的画法．二、目标和目标解析1．目标（1）能识别简单物体的三视图，了解主视图、左视图、俯视图和三视图的概念．（2）了解各个视图之间的尺寸关系；长对正、高平齐、宽相等．（3）绘画简单几何体的三视图．2．目标解析达成目标（1）的标志是：能够利用投影的知识认知并区分物体的三视图．达成目标（2）的标志是：给出物体的三视图，能够说明三视图中相对位置关系和大小关系．达成目标（3）的标志是：给出简单几何体，能够按照规则和要求画出物体的三视图．三、教学问题诊断分析学生前面已经学习了中心投影和平行投影以及正投影，本课时主要是在正投影的基础上来研究三视图，建立起立体图形到平面图形的关系．由于学生的空间想象能力还很薄弱，思维的广阔性、敏捷性、严密性、灵活性比较欠缺，对于“长对正、高平齐、宽相等”的理解往往不够深刻，因此在教学中学生要多操作，多观察，多发现，在教师的引导下归纳出三视图的概念以及物体位置和数量关系．本课的教学难点是：三视图中三个位置关系的理解．四、教学过程设计1．创设情境，引入新课问题1观察下面物体的图像和物体的投影．（1）三幅图描述的是同一物体，为何会不一样（2）可以把视图看作物体在某一角度的光线下的阴影吗师生活动：给出视图的概念，引导学生观察，体会同一物体从不同角度观察，会得到不同的视图，注意让学生明白投影与阴影的不同．设计意图：从实际情境中引出物体的三种视图，体会描述物体的形状需要从多个角度去观察．2．共同探究，获取新知问题2观察一本书的三视图．（1）你能说出这三个视图分别是从哪个方向观察这本书时得到的吗（2）三视图是从哪三个角度观察物体（3）三视图之间有什么对应关系如何反应物体的形状和大小师生活动：从书本的三视图，让学生在以往学习的从三个方向看物体的基础上，进一步体会三视图观察物体的方向也是同样的，从投影的角度来认识三视图．通过对长方体的三视图的观察，教师对学生引导提示，让学生通过对每一方向视图──主视图的观察分析，理解主视图、俯视图、左视图分别是怎样描述物体的形状和大小的．（1）你能说出这三个视图分别是从哪个方向观察这本书时得到的吗与以往我们学习的从三个方向看物体的方向一样吗（2）观察长方体的投影图，你能描述一下三个方向的投影分别是哪三个方向吗每个投影图反映了哪些特征（3）物体三视图之间有什么联系和区别（4）画物体的三视图有哪些规定在此活动中，教师应重点关注：学生能否体会三视图即三个方向的投影；学生能否理解三视图是怎样反映物体的形状和大小的；画物体三视图的规定．设计意图：让学生通过观察探究看到：要全面描述物体的形状和大小，需要从不同角度投影得到视图，主视图描述物体的正面，反映物体的长度和高度；左视图描述物体的侧面，反映物体的宽度和高度；俯视图描述物体的上面，反映物体的长度和宽度，物体的三视图的大小是相互联系的．使学生能画出简单几何体的三视图．3．新知应用，解决问题例1画出下面所示基本几何体的三视图．例2画出下面所示的支架的三视图，支架的两个台阶的高度和宽度都是同一长度．例3如图是一根钢管，画出它的三视图．师生活动：在上一问题的基础上，注意先确定主视图的位置，然后根据长对正、高平齐、宽相等的原则画三视图．设计意图：例1分别给出三种基本几何体，画出基本几何体的三视图，为下面画复杂几何体三视图做准备；例2要求画由两个长方体组成的几何体的三视图，使学生会画复杂几何体的三视图；例3要求画一根钢管的三视图，使学生知道画物体的三视图时，看得见的部分的轮廓线画为实线，看不见的部分的轮廓线画为虚线．4．巩固新知，学以致用练习：教科书第112页练习．设计意图：巩固性练习，画物体的三视图．5．反思小结，形成方法教师与学生一起回顾本课所学主要内容，并请学生回答以下问题：（1）什么是物体的三视图它有什么特点（2）如何画物体的三视图设计意图：通过小结，使学生梳理本节课所学内容，巩固物体三视图的概念、特点和画法．6．布置作业教科书第116页习题第1题、第2题、第3题．五、目标检测设计画出下面几何体的三视图．设计意图：画几何体的三视图，加强对知识的熟练掌握程度．。

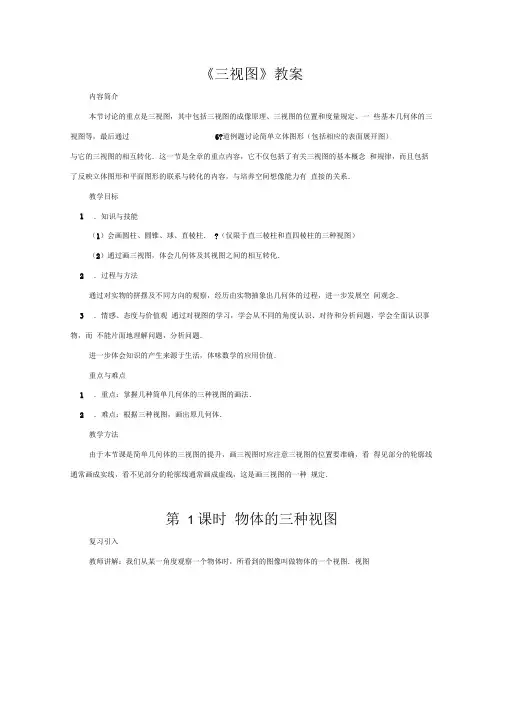

三视图教学设计3人教版〔优秀篇〕
《三视图》教案内容简介本节讨论的重点是三视图，其中包括三视图的成像原理、三视图的位置和度量规定、一些基本几何体的三视图等，最后通过6?道例题讨论简单立体图形（包括相应的表面展开图）与它的三视图的相互转化．这一节是全章的重点内容，它不仅包括了有关三视图的基本概念和规律，而且包括了反映立体图形和平面图形的联系与转化的内容，与培养空间想像能力有直接的关系．教学目标1．知识与技能（1）会画圆柱、圆锥、球、直棱柱．?（仅限于直三棱柱和直四棱柱的三种视图）（2）通过画三视图，体会几何体及其视图之间的相互转化．2．过程与方法通过对实物的拼摆及不同方向的观察，经历由实物抽象出几何体的过程，进一步发展空间观念．3．情感、态度与价值观通过对视图的学习，学会从不同的角度认识、对待和分析问题，学会全面认识事物，而不能片面地理解问题，分析问题．进一步体会知识的产生来源于生活，体味数学的应用价值．重点与难点1．重点：掌握几种简单几何体的三种视图的画法．2．难点：根据三种视图，画出原几何体．教学方法由于本节课是简单几何体的三视图的提升，画三视图时应注意三视图的位置要准确，看得见部分的轮廓线通常画成实线，看不见部分的轮廓线通常画成虚线，这是画三视图的一种规定．第 1 课时物体的三种视图复习引入教师讲解：我们从某一角度观察一个物体时，所看到的图像叫做物体的一个视图．视图也可以看作物体在某一角度的光线下的投影•对于同一物体，如果从不同角度观察，所得到的视图可能不同.我们知道，单一的视图通常只能反映物体的一个方面的形状，为了全面地反映物体的形状，生产实践中往往采用多个视图来反映物体不同方面的形状.例如课本图29. 2-1中右侧的视图，可以多角度地反映飞机的形状.探究新知三视图中的一些基本概念教师提问：究竟一个简单的几何体需要几个视图才能全面地反映它们的形状呢？让学生联系自己所见过的图纸发表意见，然后教师总结：一般此就，一个简单的几何体只需要3个视图就能全面地反映它们的形状.本章中，？我们只讨论这种三视图.教师提问：课本图29. 2-2是同一本书的三个不同的视图，你能说出这三个视图分别是从哪个方向观察这本书时得到的吗?教师让学生分组讨论，然后提问，由学生派代表回答.回答后教师总结:当书立在桌面上时，左上方的视图是正面观察时的视图；右上方的视图是人站在左方侧面观察时的视图；左下方的视图是从上往下观察时的视图.教师讲解：为了沟通方便，我们必须给从不同角度观察得到的视图加上专用的术语.如课本图29 . 2-3 （1）, ?我们用三个互相垂直的平面（例如墙角处的三面墙壁）作为投影面,其中正对着我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面.一个物体（例如一个长方体)在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫 做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到由左向 右观察物体的视图，叫做左视图.如课本图29. 2-3 (2)，将三个投影面展开在一个平面内， ？得到这一物体的一张三视图 (由主视图、俯视图和左视图组成)•三视图中的各视图，分别从不同方面表示物体，三者合起来就能够较全面地反映物体的形状.三视图与以前我们学习的从三个方面看物体所得到的图像是一致的，现在我们又从投影 的角度来认识这个问题，并且对三个方向作了更明确的规定，三个视图的位置有规定：主视 图放置在左上边，它下方放置俯视图，左视图坐落在主视图的右边.随堂练习1•图(1)中，图(1)是一个正三棱柱，它应该怎样摆放，才能够得到如图1 (2八(?3)、(4)所示的主视图.学生做后教师应该给出答案.课时总结由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图, 叫做俯视图；在侧面内得到由左向右观察物体的视图，叫做左视图.⑴D图2 A C 2 .如图2,几何体的主视图是教后反思第1课时作业设计课本练习课本第123页习题29. 2复习巩固第1题.双基与中考1.如图，找出与下列几何体对应的三视图，在三视图下面括号中填上对应的编号.2•如图，添线补全下列三个几何体对应的三视图.3•小明用一些相同的小正方体垒成一个几何体，从前面、左面、所示，这个几何体可能是( )□ □□ 左面上庾00品C D4•分别画出如图所示，由五块正方体摆成的两种不同形状的三种视图.① ② ③④□=03 r ——RP—) < ) (②③?上面看到的图案如图前面答案: 1 .③④①② 2 .如下图.凸日［HJE MB盯 cm 口① ② ③3 . B(2)如图(2)所示.⑵ 主挽图 左视图4.。
九年级数学下册三视图第三课时《由三视图描述几何体》教学设计
29.2 三视图（第3课时）一、内容和内容解析1．内容根据三视图说出立体图形的名称，描述物体的形状，感受“综合”思考的过程。
2．内容解析学生在七年级已经接触过“从不同的方向看物体”的内容，但当时没有明确给出“视图”这个概念；本章是从投影的角度解释三视图的概念，这与从不同的方向看物体所得到的平面图形是一致的。
前一节课学生已经能够画出基本几何体的三视图，体会了从立体图形到平面图形的转化。
本节课是在上一节“由物画图”的基础上“由图想物”，让学生体会从平面图形到立体图形的转化过程，这种从“二维”到“三维”的转化，不仅使学生对投影和视图的认识水平再次提升，更能对培养学生的空间观念起到很好的促进作用。
画三视图是将一个物体从三个方向观察，分别表现这三个方面的分解过程；由三视图想出物体的立体形状，则是把物体的三个方面形状“综合”起来的过程，这两个过程是相反的，也是相互联系的。
基于以上分析，确定本节课的教学重点为：根据三视图描述基本几何体和实物原型。
二、目标和目标解析1．目标（1）能根据三视图描述基本几何体形状和实物原型。
（2）通过观察和动手实践，理解三视图中相关各线条之间的对应关系，通过它们能形成一个整体性认识，并根据这些关系由平面图形得出对应的立体图形。
2．目标解析达成目标（1）的标志是：能通过给出的三视图用语言来描述出立体图形的形状。
达成目标（2）的标志是：通过三视图描述立体图形，体会三视图在转化为立体图形的过程中所起的作用。
三、教学问题诊断分析本节课是在学习了“从不同方向看物体”的内容后，又进一步引入“三视图”的概念，并通过观察能够画出立体图形的三视图，这要准确把握三视图中的相对位置关系和大小关系，并要求学生有较强的空间想象能力，而本节课要求学生能够通过三视图想象并描述出立体图形，这对学生的空间想象能力有了较高的要求，是教学中的一个难点。
基于以上分析，确定本节课的教学难点为：根据三视图观察想象，描述出基本几何体和实物原型。
三视图的教学设计
三视图的教学设计三视图的教学设计三视图的教学设计一、设计思想三视图在机械制造、工程设计等方面有着及其重要的地位，在我们生活中到处可见三视图设计的、制造的物体。
本节时可首先从我们的生活经验出发，借助于实物，先抽象出其几何体，然后再尝试画出其三种视图。
本节内容丰富形象，不枯燥，故在教学过程中让学生发挥想象力，独立思考与相互交流相结合，可以很好地调动学生积极性主动性，培养浓厚的学习兴趣。
二、媒体设计思路空间观念的形成是一个长期的过程。
通过多媒体技术的运用使学生直观接触圆柱、圆锥、球、等几何体，很容易的画出这些几何体的三种视图，并能实现这些几何体与其三视图的相互转化。
从学生的生活经验出发，借助于实物，先让学生抽象出其几何体，然后再尝试画出其三种视图。
使学生能够对操作、画图、视图等技能有所掌握，而且进一步丰富学生的观察、操作、想像、推理、交流等数学活动的经验和体验，发展他们的空间观念。
已达到数学学科与信息技术整合的预期效果。
三、教学目标知识技能：1、感受从不同方向观察同一物体可能看到不一样的结果，培养学生全面观察的能力。
2、能认别简单物体的三视图，了解主视图、俯视图、左视图和三视图的概念。
3、了解各个视图之间的尺寸关系；长对正、高平齐、宽相等。
4、会画简单几何体的三视图。
数学思考：1．通过具体活动，积累学生的观察、想象物体投影的经验。
2．通过观察、操作、猜想、讨论、合作等活动，使学生体会到三视图中位置及各部分之间大小的对应关系，积累数学活动的经验。
解决问题：会画实际生活中的简单物体的三视图。
情感态度：1．培养学生自主学习与合作学习相结合的学习方式，使学生体会从生活中发现数学。
2．在应用数学解决生活中问题的过程中，品尝成功的喜悦，激发学生应用数学的热情。
重点：1．从投影的角度加深对三视图概念的理解。
2．会画简单几何体及其组合的三视图。
难点：1．对三视图概念理解的升华。
2．正确画出三棱柱的三视图和比较复杂的几何体的三视图。
三视图教学教案开头导入
三视图教学教案开头导入教学目标：1. 了解三视图的概念和重要性；2. 学会如何绘制和识别三视图；3. 培养学生的空间想象能力和观察能力。
教学重点：1. 三视图的概念；2. 三视图的绘制方法；3. 三视图的识别技巧。
教学准备：1. 教学课件或黑板；2. 三视图模型或图片；3. 练习题或绘图工具。
教学过程：一、导入（5分钟）1. 引入话题：邀请学生观察教室内的物品，如桌子、椅子等，并提问它们在不同角度下的形状和特征。
2. 提问：学生们能说出这些物品的三视图吗？他们是如何绘制和识别三视图的？3. 回答：引导学生思考三视图的概念和重要性，并简要介绍三视图的基本概念。
二、讲解三视图的概念（5分钟）1. 定义三视图：向学生解释三视图是指一个物体在正面、侧面和俯视角度下的投影。
2. 展示例子：通过展示三视图模型或图片，让学生直观地理解三视图的绘制和表达方式。
3. 强调重要性：解释三视图在工程、设计和制造领域中的应用，并强调学习三视图的重要性。
三、绘制三视图（10分钟）1. 示范绘制：教师演示如何为一个简单的物体绘制三视图，如一个立方体。
2. 学生练习：学生分组或独立练习绘制三视图，可以选择一些简单的物体进行绘制。
3. 解答疑问：教师巡回指导，解答学生绘制过程中遇到的问题，并提供帮助。
四、识别三视图（10分钟）1. 示范识别：教师展示一些三视图图片，并示范如何识别和解读三视图。
2. 学生练习：学生分组或独立练习识别给定的三视图图片，并尝试解读它们所代表的物体。
3. 解答疑问：教师巡回指导，解答学生在识别过程中遇到的问题，并提供帮助。
五、总结和作业布置（5分钟）1. 总结：教师回顾本节课所学的内容，并强调三视图的概念和重要性。
2. 作业布置：布置一些练习题或绘制任务，让学生巩固所学的知识，并培养他们的空间想象能力和观察能力。
教学反思：在教学过程中，观察学生的反应和参与程度，及时调整教学方法和难度，以确保学生能够理解和掌握三视图的概念和绘制方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教学时间课题三视图（3）课型新授课教
学
目
标
知识
和
能力
学会根据物体的三视图描述出几何体的基本形状或实物原型；
过程
和
方法
经历探索简单的几何体的三视图的还原，进一步发展空间想象能力。
情感
态度
价值观
使学生学会关注生活中有关投影的数学问题，提高数学的应用意识。
教学重点根据物体的三视图描述出几何体的基本形状或实物原型
教学难点根据物体的三视图描述出几何体的基本形状或实物原型
教学准备教师多媒体课件学生“五个一”
课堂教学程序设计设计意图（一）复习引入
前面我们讨论了由立体图形（实物）画出三视图，那么由三视图能否也想象出立
体图形（实物）呢？引导学生结合例例例的三视图想象一下构造还原过程（发展空
间想象能力）
（二）新课学习
例4根据下面的三视图说出立体图形的名称.
分析:由三视图想象立体图形时，要先分别根据主视图、俯视图和左视图想象立体图
形的前面、上面和左侧面，然后再综合起来考虑整体图形，
解:(1)从三个方向看立体图形，图象都是矩形，可以想象出:整体是长方体，如图
(1)所示;
(2)从正面、侧面看立体图形，图象都是等腰三角形;从上面看，图象是圆;可以
想象出:整体是圆锥，如图(2)所示.
例5根据物体的三视图(如下图)描述物体的形状.
分析.由主视图可知，物体正面是正五边形
，由俯视图可知，由上向下看物体是矩形
俯视图左视图主视图的，且有一条棱(中间的实线)可见到。
两
条棱(虚线)被遮挡，由左视图知,物体的侧
面是矩形的.且有一条棱〔中间的实线)可
见到,综合各视图可知，物体是五棱柱形状的.
解:物体是五棱柱形状的，如下图所示.
（三）巩固再现
1、P121 练习
2、如图所示图形是一个多面体的三视图，请根据视图说出该多面体的具体名称。
三、小结：
1、一个视图不能确定物体的空间形状，根据三视图要描述几何体或实物原型时，必须将各视图对照起来看。
2、一个摆好的几何体的视图是唯一的，但从视图反过来考虑几何体时，它有多种可能性。
例如：正方体的主视图是正方形，但主视图是正方形的几何体有直三棱柱、长方体、圆柱等。
3、对于较复杂的物体，有三视图形象出物体的原型，应搞清三个视图之间的前后、左右、上下的对应关系。
作业 设计
必做
教科书P116：3、4 选做 教科书P117：6 教
学
反
思。
