屋面排水管工程施工工艺
详解屋面排水管线工程的施工过程
详解屋面排水管线工程的施工过程1. 工程前期准备1.1 设计阶段在屋面排水管线工程的设计阶段，需要充分考虑建筑物的结构、使用功能、地理位置、气候条件等因素，确定排水系统的类型、材质、布局、管径等参数。
1.2 材料准备根据设计要求，准备相应的排水管线材料，包括排水管、排水斜坡、排水出口、连接件等，并对材料进行质量检查。
2. 施工工具与设备为确保施工质量和效率，需要准备相应的施工工具和设备，如挖掘机、推土机、测量仪器、切割机、焊接机、螺纹加工机等。
3. 施工流程3.1 现场勘查在施工前，需要对施工现场进行勘查，了解地形地貌、周边环境、建筑物结构等，为施工提供依据。
3.2 施工布局根据设计图纸，进行施工布局，明确排水管线的位置、走向、高程等。
3.3 开挖基坑按照设计要求，开挖排水管线的基坑，确保基坑深度和宽度满足要求，并对基坑进行加固处理。
3.4 管道安装在基坑内安装排水管线，包括排水管、排水斜坡、排水出口等，注意管道的对接、焊接、螺纹连接等工艺。
3.5 检查与调整安装完成后，对排水管线进行检查和调整，确保管道布局、高程、坡度等满足设计要求。
3.6 回填土方在排水管线施工完成后，需要对基坑进行回填土方，并分层夯实，确保基坑稳定。
3.7 施工验收施工完成后，进行验收，检查排水管线是否符合设计要求，有无漏水、损坏等情况。
4. 施工注意事项4.1 质量控制在施工过程中，要严格把控质量，确保排水管线施工符合设计要求和规范。
4.2 安全防护施工过程中，要严格遵守安全操作规程，做好安全防护工作，防止事故发生。
4.3 环境保护在施工过程中，要注意环境保护，妥善处理废弃物，减少对环境的影响。
5. 工程后期维护屋面排水管线工程竣工后，需定期进行维护和检修，确保排水系统正常运行，延长工程寿命。
以上就是屋面排水管线工程的施工过程的详细解析，希望能对您的工程有所帮助。
屋面雨水管线施工工艺[深度分析]
![屋面雨水管线施工工艺[深度分析]](https://img.taocdn.com/s3/m/18026103ff4733687e21af45b307e87101f6f83b.png)
屋面雨水管线施工工艺[深度分析]1. 概述屋面雨水管线的施工是建筑屋面工程的重要组成部分，其质量直接关系到建筑物的防水、排水功能及使用寿命。
本文档将对屋面雨水管线的施工工艺进行深度分析，以提供专业的指导和建议。
2. 材料选择2.1 雨水管雨水管是屋面雨水管线系统的核心部分，其材质应具有良好的耐腐蚀性、强度和韧性。
常用的材料有铸铁、镀锌钢、PVC、PE 等。
2.2 排水斜截面排水斜截面用于增加雨水的流速，加快排水速度，防止堵塞。
常用的材料有铸铁、镀锌钢、不锈钢等。
3. 施工准备3.1 设计图纸在施工前，应仔细阅读和理解设计图纸，明确雨水管线的布局、管径、标高等参数。
3.2 材料准备根据设计图纸，提前准备好所需的雨水管、排水斜截面、连接件等材料。
3.3 工具准备准备合适的工具，如电钻、扳手、螺丝刀、切割机等。
4. 施工流程4.1 管道布置根据设计图纸，确定雨水管的位置，确保其布置合理、便于排水。
4.2 管道安装将雨水管与排水斜截面连接，使用螺丝或法兰连接件固定。
在安装过程中，应保证管道的平直和牢固。
4.3 检查与调整在管道安装完成后，进行排水试验，检查管道是否通畅，发现问题及时调整。
4.4 防水处理在管道穿过屋面处进行防水处理，防止雨水渗入室内。
4.5 收尾工作在施工完成后，进行清理工作，确保现场整洁。
5. 质量控制5.1 管道质量检查管道的材质、规格、尺寸等是否符合设计要求。
5.2 安装质量检查管道的安装是否牢固、平直，排水斜截面是否符合要求。
5.3 防水质量检查防水处理是否到位，防止雨水渗入室内。
6. 安全施工在施工过程中，严格遵守安全操作规程，确保施工人员的安全。
7. 结语屋面雨水管线的施工工艺涉及到多个环节，从材料选择到施工流程，每个环节都至关重要。
只有严格按照施工规范进行，才能确保管线的质量和使用寿命。
希望本文档能对屋面雨水管线的施工提供有益的参考。
屋面排水管道工程施工工艺[详细]
![屋面排水管道工程施工工艺[详细]](https://img.taocdn.com/s3/m/0b42624b78563c1ec5da50e2524de518974bd36a.png)
屋面排水管道工程施工工艺[详细]一、背景介绍屋面排水管道工程是在建筑物屋顶上进行的排水系统，用于收集和排除雨水、雪水等。
本文档旨在提供关于屋面排水管道工程施工工艺的详细说明。
二、施工工艺步骤1. 前期准备a. 根据设计图纸和监理要求，确定屋面排水管道的布置方案和材料选用。
b. 调查现场情况，确保施工所需的场地、设备和材料齐备。
2. 施工准备a. 搭建施工安全防护设施，包括警示标志、护栏等。
b. 准备施工所需的工具和材料，确保其完好无损。
3. 屋面排水管道安装a. 按照设计要求，在屋面上进行标线，确定排水管道的位置和走向。
b. 安装排水井或下水管道，确保其与周围结构牢固连接。
c. 安装排水管道，注意管道的坡度和连接密封。
4. 排水管道测试a. 完成屋面排水管道的安装后，进行测试以确保其正常工作。
b. 使用水源或模拟装置向排水管道中注水，观察管道是否有渗漏和堵塞情况。
5. 管道保护和修整a. 完成屋面排水管道的测试后，对管道进行保护和修整，确保其不受外力破坏。
b. 修整排水管道周围的屋面材料，使其与管道紧密结合。
6. 完工验收a. 进行屋面排水管道的最终验收，检查管道的安装质量和功能。
b. 按照监理要求，填写验收报告并提交相关部门。
三、施工注意事项1. 在施工过程中，应严格按照相关安全操作规程进行操作，确保施工人员的人身安全。
2. 施工前应充分了解现场情况，确保施工所需的材料和设备齐备，避免中途停工。
3. 施工过程中应按照设计要求进行，确保排水管道的坡度和连接密封等技术要求达标。
4. 施工结束后应进行测试和修整，确保排水管道的质量和功能正常。
5. 施工人员应遵守环境保护要求，妥善处理施工产生的废弃物和污水。
四、总结本文档详细介绍了屋面排水管道工程施工工艺，包括前期准备、施工步骤、注意事项等。
在施工过程中，我们应遵守安全操作规程和环境保护要求，确保工程质量和人身安全。
屋面排水管工程施工工艺技术标准整理
屋面排水管工程施工工艺1、工艺流程：施工准备→预制加工→干管安装→立管安装→支管安装→卡架固定→封口堵洞→闭水试验→通水试验→ 通球试验2、施工工艺（1）预制加工：根据图纸要求并结合实际情况，绘制加工草图。
根据草图量好管道尺寸，进行断管。
断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15°角。
粘接前应对承插口先插入试验，不得全部插入，一般为承口的 3/4 深度。
度试插合格后，用棉布将承插口需粘接的部位的水分、灰尘擦试干净。
如有油污需用丙酮除掉。
用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即垂直插入，插入粘接进将插口稍作转动，以利粘接剂分布均匀，约30～60min 即可粘接牢固。
粘牢后立即将溢出的粘接剂擦试干净。
多口粘连时应注意预留口方向。
（2）干管安装：1）根据图纸要求的坐标、标高，打好穿楼板及过墙孔洞，施工前按各受水口位置测量绘制草图，按草图进行加工预制。
2）管道穿结构墙体处应设置刚性防水套管，做法按铺设安装管道做法施工。
3）塑料排水导管安装坡度要求，伸出外墙尺寸及与室外结合井，连接做法均按铺设管道做法施工。
4）支导管安装中，地平管穿越楼板洞时，均应安装防水翼环，并确保其位置正确、粘接牢固。
5）排水导管必须按设计要求及位置安装伸缩节。
6）在连接 2 个及以上大便器或 3 个以上卫生器具的污水横管上，应设置清扫口，当污水管在顶板下吊装时，可将清扫口设在一层地面上。
污水管起点的清扫口与管道相垂直的墙面，距离不得小于200mm。
如污水管起点位置设置堵头代替清扫口时与墙面不得小于400mm。
7）在转角135°的污水横管上，应设置检查口或清扫口。
8）在转角、排水的水平管道与水平管道、水平管道与立管的连接处应采用45°三通或45°四通和斜三通或斜四通。
立管与排出管端部的连接，应采用两个45°弯头或曲率半径不小于 4 倍管径的90°弯头。
9）通向室外的排水管，穿过墙壁或基础必须应采用45°三通和45°弯头连接，并应在垂直管段的顶部设置清扫口。

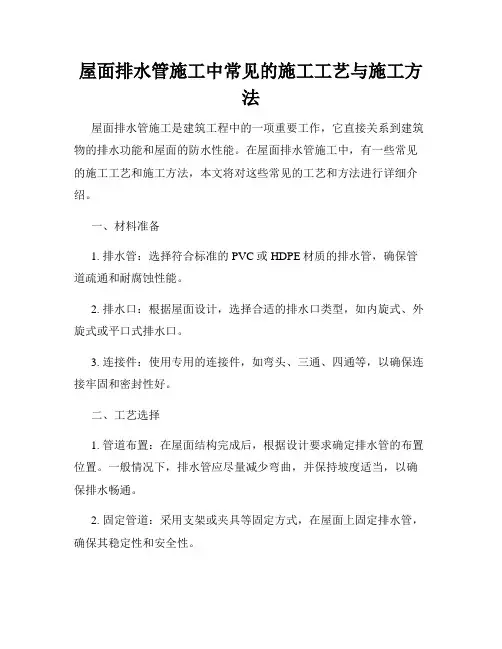

屋面排水管施工中常见的施工工艺与施工方法
屋面排水管施工中常见的施工工艺与施工方法屋面排水管施工是建筑工程中的一项重要工作，它直接关系到建筑物的排水功能和屋面的防水性能。
在屋面排水管施工中，有一些常见的施工工艺和施工方法，本文将对这些常见的工艺和方法进行详细介绍。
一、材料准备1. 排水管：选择符合标准的PVC或HDPE材质的排水管，确保管道疏通和耐腐蚀性能。
2. 排水口：根据屋面设计，选择合适的排水口类型，如内旋式、外旋式或平口式排水口。
3. 连接件：使用专用的连接件，如弯头、三通、四通等，以确保连接牢固和密封性好。
二、工艺选择1. 管道布置：在屋面结构完成后，根据设计要求确定排水管的布置位置。
一般情况下，排水管应尽量减少弯曲，并保持坡度适当，以确保排水畅通。
2. 固定管道：采用支架或夹具等固定方式，在屋面上固定排水管，确保其稳定性和安全性。
3. 连接排水口：将排水管与排水口进行连接，使用密封胶进行固定，确保无渗漏现象的发生。
4. 测试验收：在施工完成后，进行排水管的压力测试和水密性测试，以确保施工质量和排水效果。
三、施工方法1. 切割和焊接：根据实际需要，使用切割工具对排水管进行切割，并使用热风枪对切口进行加热，使其软化后进行焊接。
2. 管道连接：根据排水管的连接方式，选择相应的连接件，如橡胶密封圈、PVC胶水等，进行管道连接。
3. 密封处理：在排水管连接口处，使用密封胶或胶圈等材料进行密封处理，确保连接部位无渗漏。
4. 坡度调整：根据屋面设计要求，调整排水管的坡度，使水能够顺利流向排水口。
5. 清洗和疏通：在施工完成后，进行排水管的清洗和疏通工作，以确保管道的畅通。
总结：屋面排水管施工中，工艺选择和施工方法的正确使用对于确保施工质量和排水效果至关重要。
通过材料的准备、工艺的选择和施工方法的合理运用，可以保证排水管系统的稳定性、防水性能和疏通效果。
在实际施工过程中，应严格按照相关规范和标准进行操作，确保屋面排水管施工的质量和安全。
屋面排水管施工
屋面排水管施工屋面排水管施工是一项重要的建筑工程，它直接关系到房屋的排水功能和防水效果。
本文将介绍屋面排水管施工的步骤和注意事项，以及一些常见的施工技巧。
一、施工准备屋面排水管施工前，需要进行充分的准备工作。
首先，要确定排水管的位置和走向，以保证排水畅通。
其次，要检查排水口和下水道的状况，如有损坏或堵塞需要及时修复或清理。
最后，要准备好施工所需的工具材料，如排水管道、胶水、胶带等。
二、施工步骤1. 清理屋面：在施工前，需要清理屋面，确保没有残留的杂物和污垢，以免影响排水管的正常使用。
2. 固定排水口：将排水口固定在预定的位置上，并使用胶水或固定螺丝进行牢固连接。
3. 连接排水管：将排水管与排水口连接，并使用胶水或胶带进行密封，确保连接处无渗漏。
4. 安装弯头和支架：根据屋面的走向和需要，适当安装排水管的弯头和支架，以确保排水的顺畅和稳定。
5. 防水处理：在安装排水管的同时，要进行防水处理，以保证屋面的防水效果。
可以使用防水胶或涂层等材料进行处理，确保排水管周围的屋面没有渗漏。
6. 排水测试：在施工完成后，进行排水测试，确认排水管的排水功能是否正常。
可以通过放水测试或倒水测试来检查排水的效果，如有异常需要及时调整和修复。
三、注意事项1. 施工安全：在进行屋面排水管施工时，要注意安全防护，如佩戴安全帽、防护眼镜等。
遵守相关的施工规范和操作规程，确保施工过程中无安全事故发生。
2. 材料选择：在选择屋面排水管的材料时，要根据实际需要和使用环境来进行选择。
优先选择质量好、防腐性能强的材料，以确保排水管的使用寿命和质量。
3. 排水畅通：排水管的施工要保证排水畅通，不得有死角和积水。
排水管道的走向和坡度要合理，以保证水流能够顺利流入下水道。
4. 施工质量检查：在施工完成后，要进行质量检查，确保排水管的施工质量合格。
检查排水管的连接处是否牢固、密封是否良好，以及是否存在渗漏等问题。
总结：屋面排水管施工是一项关键的建筑工程，施工过程要严格按照相关要求进行操作。
屋面雨排管安装施工方案
一、工程概况本工程屋面雨排管安装工程是为了确保屋面雨水顺利排出，防止积水造成屋面渗漏和安全隐患。
本方案针对屋面雨排管的材料、安装工艺、质量要求及施工安全等方面进行详细说明。
二、材料及设备1. 材料：（1）PVC-U雨水排水管：应符合GB/T 10002.1-2018《塑料排水管道系统第1部分：管材》标准。
（2）PVC-U雨水排水管配件：应符合GB/T 10002.2-2018《塑料排水管道系统第2部分：管件》标准。
（3）PVC-U雨水斗：应符合GB/T 10002.3-2018《塑料排水管道系统第3部分：雨水斗》标准。
（4）不锈钢紧固件、密封胶等。
2. 设备：（1）切割机、卷尺、水平仪等测量工具。
（2）扳手、螺丝刀等工具。
（3）脚手架、安全带等安全设备。
三、施工工艺1. 施工准备：（1）熟悉图纸，了解屋面排水系统设计要求。
（2）检查材料、设备，确保质量合格。
（3）确定施工顺序，合理安排施工人员。
2. 施工步骤：（1）清理屋面，确保无杂物、无积灰。
（2）确定雨水斗位置，根据设计要求进行放样。
（3）安装雨水斗，调整位置，确保排水畅通。
（4）测量管材长度，切割管材，注意管材端面平整。
（5）安装管材，注意接口连接紧密，防止渗漏。
（6）安装连接配件，如三通、弯头等。
（7）检查安装质量，确保排水系统畅通。
（8）进行试水试验，检查系统是否存在渗漏现象。
3. 质量要求：（1）管材、配件、雨水斗等材料质量应符合国家标准。
（2）安装位置准确，连接牢固，无渗漏。
（3）排水系统畅通，无堵塞现象。
四、安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。
2. 使用脚手架时，确保脚手架稳固，防止坠落。
3. 施工过程中，注意高空作业安全，防止物体坠落。
4. 施工结束后，清理现场，确保无安全隐患。
五、施工进度安排根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。
六、施工验收1. 施工完成后，进行自检，确保工程质量符合要求。
详解屋面排水管线工程的施工过程
详解屋面排水管线工程的施工过程屋面排水管线工程的施工过程是确保建筑屋面排水系统正常运行的关键步骤。
下面将详细介绍屋面排水管线工程的施工过程。
1. 施工前准备在开始施工之前，需要进行一系列的准备工作。
首先，施工方需要获取相关的施工许可证和工程图纸。
然后，需要准备施工所需的材料和设备，包括排水管道、管件、阀门等。
同时，还需要组织施工人员，确保他们具备相关的技术和安全意识。
2. 建立施工框架在施工现场，首先需要搭建起施工框架。
这包括确定排水管道的走向和坡度，以及安装支架和固定设备。
施工方需要按照工程图纸的要求，将管道和支架进行逐步安装，确保其稳固和牢固。
3. 安装排水管道在施工框架搭建完成后，可以开始安装排水管道。
施工方需要根据设计要求，将排水管道逐段连接起来，并使用管件进行连接。
在连接过程中，需要注意管道的密封性，以确保排水系统不会出现泄漏。
4. 安装阀门和附件完成排水管道的安装后，需要安装相应的阀门和附件。
这包括排水口、检查井、溢流口等。
施工方需要根据设计要求，将这些附件安装到相应的位置，并确保其正常运行和可靠性。
5. 进行系统测试在整个施工过程完成后，需要进行系统测试，以确保屋面排水系统的正常运行。
测试包括排水管道的水密性测试和排水性能测试。
施工方需要使用相应的工具和设备，对排水系统进行全面测试，并记录测试结果。
6. 完工和验收当屋面排水系统经过测试并达到设计要求后，施工方可以进行最后的完工和验收工作。
他们需要对施工现场进行清理，确保没有杂物和垃圾残留。
然后，建筑业主或相关单位会对屋面排水系统进行验收，确认其符合相关标准和要求。
屋面排水管线工程的施工过程是一个复杂而关键的工作。
施工方需要严格按照工程图纸和设计要求进行施工，并进行全面的测试和验收工作。
只有这样，才能确保屋面排水系统的正常运行和长期可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
屋面排水管工程施工工艺
1、工艺流程：施工准备→预制加工→干管安装→立管安装→支管安装→卡架固定→封口堵洞→闭水试验→通水试验→ 通球试验
2、施工工艺
（1）预制加工：根据图纸要求并结合实际情况，绘制加工草图。
根据草图量好管道尺寸，进行断管。
断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15°角。
粘接前应对承插口先插入试验，不得全部插入，一般为承口的3/4 深度。
度试插合格后，用棉布将承插口需粘接的部位的水分、灰尘擦试干净。
如有油污需用丙酮除掉。
用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即垂直插入，插入粘接进将插口稍作转动，以利粘接剂分布均匀，约30～60min 即可粘接牢固。
粘牢后立即将溢出的粘接剂擦试干净。
多口粘连时应注意预留口方向。
（2）干管安装：
1）根据图纸要求的坐标、标高，打好穿楼板及过墙孔洞，施工前按各受水口位置测量绘制草图，按草图进行加工预制。
2）管道穿结构墙体处应设置刚性防水套管，做法按铺设安装管道做法施工。
3）塑料排水导管安装坡度要求，伸出外墙尺寸及与室外结合井，连接做法均按铺设管道做法施工。
4）支导管安装中，地平管穿越楼板洞时，均应安装防水翼环，并确
保其位置正确、粘接牢固。
5）排水导管必须按设计要求及位置安装伸缩节。
6）在连接2 个及以上大便器或3 个以上卫生器具的污水横管上，应设置清扫口，当污水管在顶板下吊装时，可将清扫口设在一层地面上。
污水管起点的清扫口与管道相垂直的墙面，距离不得小于200mm。
如污水管起点位置设置堵头代替清扫口时与墙面不得小于400mm。
7）在转角135°的污水横管上，应设置检查口或清扫口。
8）在转角、排水的水平管道与水平管道、水平管道与立管的连接处应采用45°三通或45°四通和斜三通或斜四通。
立管与排出管端部的连接，应采用两个45°弯头或曲率半径不小于 4 倍管径的90°弯头。
9）通向室外的排水管，穿过墙壁或基础必须应采用45°三通和45°弯头连接，并应在垂直管段的顶部设置清扫口。
10）塑料排水管道安装时，可采用铅丝临时吊挂，进行预安装，调整甩口坐标、位置、管道标高、坡度符合设计要求进行粘接，并及时校正甩口坐标位置、标高、坡度。
待粘接固化后，安装固定支撑件但不宜卡固过紧，采用金属支架时，必须在与管外径接触处垫好橡胶垫片。
11）管道安装好后应及时堵管洞，按规范要求支模封堵，安装后的管道严禁攀登或借做他用。
（3）立管安装：
1）立管安装前，应按图纸坐标，确定卡架位置，预装立管卡架。
2）土建墙面粉刷后，按预留口位置核对图纸坐标，确定管道中心线后，依次安装管道、管件和伸缩节，并连接各管口。
3）选用整体式防火圈时，应在按设计或施工规范的要求的楼层部位，根据管径的大小安装防火圈或阻火圈，先将防火圈或阻火圈套在管段处，然后进行接口联接。
4）UPVC 排水管穿过楼顶板时，应预留防水刚性套管，并作好屋顶防水与套管间隙的防水密封。
（4）支管安装：
1）按图纸、坐标、标高修整预留孔洞，确定吊卡位置，检查调整预埋件坐标位置，清理现场，按安装标高需要支搭操作平台。
安装吊装导管支架、吊架。
将预制好的支管按编号运至场地，清除粘接部位污物，进行支管卡、吊件复检，摆正各预留口坐标位置，至满足图纸要求后，涂刷粘接剂进行支管安装，调整支管坡度，满足规范规定坡度值。
锁固卡架、固定支架位置，并临时封闭各预留口后，封堵结构孔洞。
2）支导管安装，直管段长度大于4m 时，应安装伸缩，确保每段内净长≤4m。
3）暗装立管的分支管管径Φ ≥100mm 时，按设计防火等级要求，安装阻火圈。
4）支导管安装中，地平管穿越楼板洞时，均应安装防水翼环，并确保其位置正确、粘接牢固。
（5）试验：
1）排水管道安装完成后，应按施工规范要求进行闭水试验。
暗装的导管、立管、支管必须进行闭水试验。
闭水试验应分层分段逐根进行试验标准，以一层结构高度采用橡胶球胆封闭管口，满水至地面高度，满水15min，再延续5min，液面不下降，检查全部满水管段管件、接口无渗漏为合格。
2）闭水试验后，排水系统管道的立管、主干管，应进行通球通水试验。
立管通球试验应由屋顶透气口处投入不小于管径2/3 的试验验球，应在室外结合井内临时设网截取试验球，用水冲动试验球至室外结合井，取出试验球为合格。
且应在油漆粉刷最后一道工序前进行。
