西门子LC编程软件STEPVsp安装步骤定稿版
西门子L C编程软件
S T E P V s p安装步骤 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
安装步骤
首先软件存放目录不能有中文
一、首先右击STEP7 V5.5sp3文件解压到STEP7 V5.5sp3文件夹（或者解压到随意的英
文文件夹中，如果有中文安装时会提示未找到ssf）；
二、打开STEP7 V5.5sp3文件夹，双击setup.exe，进行安装，如果提示电脑需要重启
或如图所示
则需要在电脑的注册表里删除一个注册表就不提示重启了，具体方法：运行注册表命令regedit，在注册表内
“HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\Session Manager\”中删除注册表“PendingFileRenameOperations”，右击它删除。
如果不会打开注册表，请百度一下。
三、双击setup.exe之后，选择安装简体中文，如图下一步。
四、选择本人接受，下一步。
五、默认选择下一步。
六、接受设置的更改，下一步。
七、程序进入安装状态，大概会花费十几分钟。
进入逐个程序安装，到这里选择下一步。
继续下一步。
下一步。
在此选择典型安装，您可以选择安装到其他磁盘，下一步。
选择简体中文，下一步
在此选择否，以后再传送，下一步。
在此点击安装，程序会继续进行安装。
选无，确定。
选择立即重启电脑，重启完后再授权。
重启后电脑桌面上会多三个图标
八、授权说明
打开这个
按照1，2，3顺序操作完就行了，到此安装，授权完全，你可以放心的使用该软件了。
西门子plc编程步骤详解
西门子plc编程步骤详解进行西门子plc程序设计与系统硬件设计、系统调试密切相关。
软件设计阶段所需要的控制要求、操作界面、PLC型号、I/O地址等都必须在硬件设计阶段已经完成；而程序的输入与编辑、程序检查、程序调试等工作需要在程序编辑与系统调试阶段完成。
对于简单的PLC程序，也可以直接通过PLC的编辑软件，在编辑软件上同时完成程序的设计与输入过程。
1．选择程序结构作为西门子plc编程软件设计的第一步，首先需要确定的是PLC 程序的基本结构体系。
程序结构体系由如下两方面因素决定：①所使用的PLC型号。
PLC型号从客观上规定了可以采用程序结构，如：当PLC选择为S7-200时，只能选择线性化结构或主一子程序的结构形式：当选择的PLC为S7-300/400时可以采用线性化结构、调用式结构或结构化编程。
②控制系统的要求。
如果控制系统的要求较简单，PLC程序的长度不大，出于简化调试、减少程序设计工作量等方面的考虑，采用线性化结构可以省略编写程序块、功能块、数据块、局部变量等工作，提高编程的速度。
如果控制系统较复杂，程序所占的容量较大，为了使得程序便于分段阅读与调试，可以考虑采用调用式结构( S7-300/400)与主一子程序结构(S7-200);如果控制系统十分庞大，程序异常复杂，或是系统相类似的控制要求较多，在S7-300/400上可以优先考虑采用结构化编程。
2．建立程序文件建立程序文件包括编写I/O地址表、定义符号地址、编写程序说明等内容，其目的是为程序设计提供方便。
在S7中，一般是直接利用编程软件，通过编程软件的“符号表编辑器”对“符号地址表(S ymbolTable)”的编写，一次性完成I/O地址、符号地址、数据格式、注释等全部工作。
3．编辑逻辑块在选定了程序的基本结构体系与完成符号表的编辑后，即可着手进行PLC程序中各类逻辑块的编辑。
逻辑块的编辑包括了编写逻辑控制程序与定义程序变量两部分内容。
逻辑控制程序可以通过梯形图、功能块图，指令表等方法编写：程序变量应通过“变量声明表”建立与明确（内容见本节后述），对于线性结构的PLC程序也可以不使用变量与变量表。
西门子LC编程软件STEPVsp安装步骤
安装步骤
首先软件存放目录不能有中文
一、首先右击STEP7 V5.5sp3文件解压到STEP7 V5.5sp3文件夹（或者解压到随意的英
文文件夹中，如果有中文安装时会提示未找到ssf）；
二、打开STEP7 V5.5sp3文件夹，双击setup.exe，进行安装，如果提示电脑需要重启
或如图所示
则需要在电脑的注册表里删除一个注册表就不提示重启了，具体方法：运行注册表命令regedit，在注册表内“HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\Session Manager\”中删除注册表“PendingFileRenameOperations”，右击它删除。
如果不会打开注册表，请百度一下。
三、双击setup.exe之后，选择安装简体中文，如图下一步。
四、选择本人接受，下一步。
五、默认选择下一步。
六、接受设置的更改，下一步。
七、程序进入安装状态，大概会花费十几分钟。
进入逐个程序安装，到这里选择下一步。
继续下一步。
下一步。
在此选择典型安装，您可以选择安装到其他磁盘，下一步。
选择简体中文，下一步
在此选择否，以后再传送，下一步。
在此点击安装，程序会继续进行安装。
选无，确定。
选择立即重启电脑，重启完后再授权。
重启后电脑桌面上会多三个图标
八、授权说明
打开这个
按照1，2，3顺序操作完就行了，到此安装，授权完全，你可以放心的使用该软件了。
STEP 完整安装过程
STEP7软件安装首先本人用的是版本此版本可在win7 64位系统中正确安装。
以前的版本包括只可以版本均无法再win7 64位系统正确安装，其中版本可以在win7 32位系统中正确安装。
（与是不同的，前者是最新的一版，解决了与win7 64位系统兼容问题）各种版本下载地址如下：（这里有各种西门子SIEMENS 软件）也可直接点击：或直接复制下面的迅雷地址：ed2，此时将检测系统是否安装了STEP7，如果没有安装将不能继续下一步骤，解决方法有两种：一.用CD_1\STEP7\Disk1里的直接安装二.修改CD_1里的文件文件用记事本打开后，找到[TERMS]行Term1=Registry%%\HKEY_LOCAL_MACHINE\SOFTWARE\SIEMENS\AUTSW\S TEP7\Version%%REGSZ%%=>%%%%TermMessage1%%1修改为;Term1=Registry%%\HKEY_LOCAL_MACHINE\SOFTWARE\SIEMENS\AUTSW\ STEP7\Version%%REGSZ%%=>%%%%TermMessage1%%1Term1=就是把检测注册表的那项用“;”注释掉，再建一个空的检测项就可以了。
显示系统条件不能满足：在注册表内“HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\Session Manager\ ”中删除注册表值“PendingFileRenameOperations”不要重新启动，继续安装软件。
我用的是第一种方法。
完成上述步骤后再次双击开始安装，如果出现“未找到SSF文件”如图说明你将安装文件放在了中文路径下的文件夹里了，西门子不识别中文路径。
将安装文件放到英文下的文件夹里就可以了（就是将文件夹的名称改成英文）。
解决上述问题后继续安装。
STEP7软件的安装过程安装过程中，有一些选项需要用户选择。

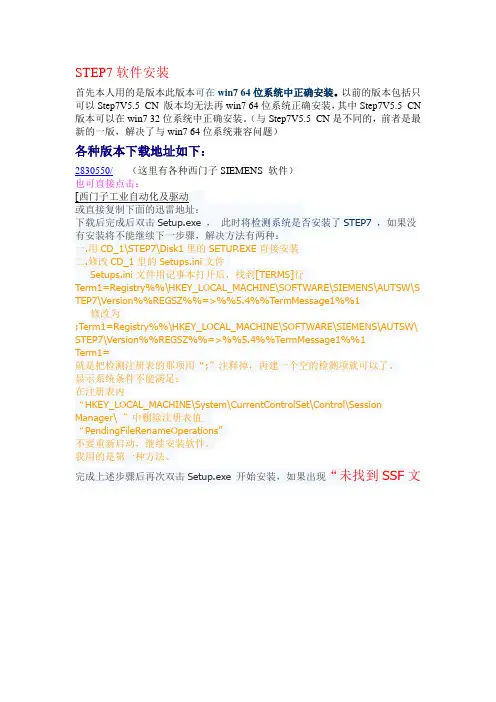

STEP完整安装过程
STEP7软件安装首先本人用的是版本此版本可在win7 64位系统中正确安装。
以前的版本包括只可以Step7V5.5_CN 版本均无法再win7 64位系统正确安装，其中Step7V5.5_CN 版本可以在win7 32位系统中正确安装。
（与Step7V5.5_CN是不同的，前者是最新的一版，解决了与win7 64位系统兼容问题）各种版本下载地址如下：2830550/（这里有各种西门子SIEMENS 软件）也可直接点击：[西门子工业自动化及驱动或直接复制下面的迅雷地址：下载后完成后双击Setup.exe ，此时将检测系统是否安装了STEP7，如果没有安装将不能继续下一步骤，解决方法有两种：一.用CD_1\STEP7\Disk1里的SETUP.EXE直接安装二.修改CD_1里的Setups.ini文件Setups.ini文件用记事本打开后，找到[TERMS]行Term1=Registry%%\HKEY_LOCAL_MACHINE\SOFTWARE\SIEMENS\AUTSW\S TEP7\Version%%REGSZ%%=>%%5.4%%TermMessage1%%1 修改为;Term1=Registry%%\HKEY_LOCAL_MACHINE\SOFTWARE\SIEMENS\AUTSW\ STEP7\Version%%REGSZ%%=>%%5.4%%TermMessage1%%1Term1=就是把检测注册表的那项用“;”注释掉，再建一个空的检测项就可以了。
显示系统条件不能满足：在注册表内“HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\Session Manager\ ”中删除注册表值“PendingFileRenameOperations”不要重新启动，继续安装软件。
我用的是第一种方法。
完成上述步骤后再次双击Setup.exe 开始安装，如果出现“未找到SSF文件”如图说明你将安装文件放在了中文路径下的文件夹里了，西门子不识别中文路径。
STE完整安装过程
STEP7软件安装首先本人用的是版本此版本可在win7 64位系统中正确安装。
以前的版本包括只可以版本均无法再win7 64位系统正确安装，其中版本可以在win7 32位系统中正确安装。
（与是不同的，前者是最新的一版，解决了与win7 64位系统兼容问题）各种版本下载地址如下：（这里有各种西门子SIEMENS 软件）也可直接点击：或直接复制下面的迅雷地址：下载后完成后双击，此时将检测系统是否安装了STEP7，如果没有安装将不能继续下一步骤，解决方法有两种：一.用CD_1\STEP7\Disk1里的直接安装二.修改CD_1里的文件文件用记事本打开后，找到[TERMS]行Term1=Registry%%\HKEY_LOCAL_MACHINE\SOFTWARE\SIEMENS\AUTSW\STEP7\Version%% REGSZ%%=>%%%%TermMessage1%%1修改为;Term1=Registry%%\HKEY_LOCAL_MACHINE\SOFTWARE\SIEMENS\AUTSW\STEP7\Version% %REGSZ%%=>%%%%TermMessage1%%1Term1=就是把检测注册表的那项用“;”注释掉，再建一个空的检测项就可以了。
显示系统条件不能满足：在注册表内“HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\Session Manager\ ”中删除注册表值“PendingFileRenameOperations”不要重新启动，继续安装软件。
我用的是第一种方法。
完成上述步骤后再次双击开始安装，如果出现“未找到SSF文件”如图说明你将安装文件放在了中文路径下的文件夹里了，西门子不识别中文路径。
将安装文件放到英文下的文件夹里就可以了（就是将文件夹的名称改成英文）。
解决上述问题后继续安装。
STEP7软件的安装过程安装过程中，有一些选项需要用户选择。
西门子stepv安装与使用
安装许可证密钥
安装期间，程序检查是否在硬盘上安装了相应的许可证 密钥。如果没有找到有效的许可证密钥，将会显示一条 消息，指示必须具有许可证密钥才能使用该软件。根据 需要，可以立即安装许可证密钥或者继续执行安装、以 后再安装许可证密钥。此时选择以后安装。等所有软件 安装完成后，运行Simatic授权软件即可。 这是STEP 7 V5.4-SP3安装目录内容
()
按CTRL+F键打开查找对话框，输入 地址即可以方便地查找。
在地址符号上右击打开跳转功能对 话框，可以查看某一地址符号的所
有使用位置情况
6.查找与跳转功能
上传
通过编程电缆， 可以将PLC中所 有程序及硬件设 置上传至电脑。
第1步，选中 “块”项，然后 选择上传菜单
第3步，确定后 开始复制。
1
项 目 对
站 对 象
模 块 对
程 序 对
象
象象
左窗口
程 序 块
右窗口
单击左侧窗口中的某个对象，会在右窗口显示相应内容，比 如单击“块”，则显示具体的程序块
二 程序监控
准备
需要编程电缆一根及笔记本电脑。
设置接口
在管理器中选择PC接口，并设置接口参数。
用编程电缆连接PLC和电脑。4.打开梯形图在程序块窗口双击OB1，打开主程序梯形图。在菜单“视图”中也可以选择其它形式的程序结构。
4.启动程序
双击桌面图标SIMATIC Manager即可打开管理程序，按照与Windows资源管理器显示 文件夹和文件的目录结构相同的方式，将STEP 7中项目和库的对象体系显示在 SIMATIC管理器中。打开后界面如下（以车门折边机为例）：
可访问节点。 可以通过此 按钮，在没 有程序备份 的情况下将 PLC中程序 复制到电脑， 但是没有符 号注释。
S7-200的编程软件STEP-MicroWIN V4.0的安装与使用
主菜单标准工具条标准工具条中依次为：打开新项目打开现有项目保存当前项目打印打印预览剪切选项并复制至剪贴板将选项复制至剪贴板在光标位置粘贴剪贴板内容撤消最后一个条目编译程序块或数据块（任意一个现用窗口）全部编译（程序块、数据块和系统块）将项目从PLC上载至STEP 7-Micro/WIN从STEP 7-Micro/WIN下载至PLC从小至大排序：排序符号表名称列A-Z从大至小排序：排序符号表名称列Z-A选项：配置程序编辑器窗口调试工具条调试工具条中依次为：将PLC设为运行模式将PLC设为停止模式在程序状态打开／关闭之间切换在触发暂停打开／停止之间切换在图状态打开／关闭之间切换暂停趋势视图状态图单次读取状态图全部写入强制PLC数据取消强制PLC数据状态图全部取消强制状态图全部读取强制数值切换趋势视图打开与关闭公用工具条公用工具条依次为：插入网络删除网络POU注解网络注解检视／隐藏每个网络的符号信息表切换书签：设置或移除书签下一个书签：将程序滚动至下一个书签前一个书签：将程序滚动至前一个书签清除全部书签在项目中应用所有的符号建立表格未定义符号LAD指令工具条LAD指令工具条依次为：插入下一行插入上一行插入左行插入右行插入接点插入线圈插入方框FBD指令工具条FBD指令工具条依次为：插入下一行插入上一行插入左行插入右行插入AND（与）门插入OR（或）门插入方框在AND（与）或OR（或）方框中增加输入从AND（与）或OR（或）方框中移除附加输入切换求反：（反转逻辑）切换立即：（直接I/O存取3-3 STEP 7--Micro/WIN与PLC建立通讯点击操作栏中的通讯图标进入通讯对话框。
用这个对话框为STEP7--Micro/WIN设置通讯参数或与S7-200建立通讯。
（图2-12）1. 在通讯对话框中双击刷新图标。
STEP 7--Micro/WIN搜寻并显示所连接的S7--200站的CPU图标。
2. 选择S7--200站并点击OK。
西门子STEP V安装与使用
编写程序
演示如何使用编辑器编写 PLC程序，包括基本指令、 数据类型、程序结构等。
编译与下载
说明如何将编写好的程序 编译成可执行文件，并下 载到PLC中进行运行。
操作技巧分享
快捷键使用
介绍常用的快捷键操作， 提高编程效率。
调试技巧
分享一些实用的调试技巧， 如断点设置、变量监视等， 帮助快速定位和解决问题。
获取安装程序
从西门子官方网站或授权渠道下载 STEP V软件的安装程序，并保存到本 地计算机。
安装步骤详解
运行安装程序
01
双击下载的安装程序，开始安装向导。
选择安装语言
02
根据个人需求选择合适的安装语言。
阅读并同意软件许可协议
03
仔细阅读软件许可协议，确认无误后勾选“我接受许可协议”Βιβλιοθήκη 选项。安装步骤详解
使用技巧探讨
合理规划程序结构
在编写程序时，应根据控制需求和功能划分合理的程序结构，提高程 序的可读性和可维护性。
充分利用库函数
STEP V提供了丰富的库函数，用户应充分利用这些库函数，减少编程 工作量，提高编程效率。
善用调试工具
在程序调试过程中，应善于利用STEP V提供的调试工具，如单步执行、 断点设置、变量监视等，以便快速定位和解决问题。
程序无法下载到PLC
可能是由于PLC型号不匹配、程序语法错误或下载参数设置错误等 原因导致。
故障诊断方法
查看错误提示信息
软件通常会提供错误提示信息， 可以根据提示信息进行相应的处
理。
检查硬件连接
检查计算机与PLC之间的连接是否 正常，包括通讯接口、电缆等。
查看日志文件
软件会生成日志文件，记录软件运 行过程中的详细信息，可以通过查 看日志文件来定位故障原因。
西门子PLC编程软件安装顺序及注意事项
西门子PLC编程软件安装顺序及注意事项1 西门子plc编程软件安装挨次及留意事项 1.1 安装挨次MicroWIN→Step7→Net→Wincc→WinCCflexible→Simatic_EKB_Install1.2 安装留意事项添加消息队列打开掌握面板，找到添加/删除程序，添加/删除windows组件，选最终一个“消息队列”，勾上安装。
安装时可能需要winxp光盘（要原版，非Ghost 版），选择光盘里的i386名目。
Net问题假如先装Net后装Step7的话, Net中Ncm选项千万不能选,否则装不上去的.Step7和SimaticNet中都包含NCM，先安装SimaticNet后，NCM可以组态PC站，并不能打开或组态Step7项目中的AS站；再安装Step7时，安装程序检测到NCM已经存在，所以会中止安装Step7。
而先安装Step7后，再安装SimaticNet时，安装程序检测到NCM已经存在，所以只是不会安装SimaticNet中的NCM，但会安装其它组件。
我一般先安装Step7，再安装SimaticNet，最终安装WinCC。
留意三者之间的兼容性。
反复重新启动许多人受西门子软件安装需重新启动机器，然而启动机器后又提示重新启动机器，然而反复重新启动仍旧消失这样的提示，导致软件不能安装。
现在给出解决方案：在注册表内“HKEY_LOCAL_MACHINE\System\CurrentControlSet\Control\Session Manager\”中删除注册表值“PendingFileRenameOperations”解决反复重启无法安装西门子软件（VBS解决方案）‘delete PendingFileSet WshShell = Wscript.CreateObject("Wscript.Shell")WshShell.RegDelete"HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Session Manager\PendingFileRenameOperations" Set WshShell = Nothing将上面的脚本保存到文本文件里，文本文件扩展名由TXT改名为VBS即可例如：Delete PendingFile(解决重启问题).vbs不要重新启动，连续安装软件。
西门子PLC安装调试说明
二、软硬件组态及下载
模块配置
输出模块设置
可对每组通道进行输出类型和输出范围的设置，设置方法与输入模块类似。
所有硬件配置正确，就可以保存下载了
二、软硬件组态及下载
下载过程
1.通信参数设置 选中以太网模块，双击出现下面界面
点击属性，进行设置
二、软硬件组态及下载
下载过程
1.通信参数设置
在参数一栏勾上设置MAC地址，填写设备MAC地址；正在使用的ip协议里面配置计 划分配的IP地址和掩码。确定
二、软硬件组态及下载
二、软硬件组态及下载
软件部分
在新插入的程序块中，可以选择FC105（模拟输入）或FC106（模拟 输出）的参考块模型。
输入节点的绝对地址
采集结果存放地址数 据块或者寄存器
数据存储寄存器地址
输出节点的绝对地址
二、软硬件组态及下载 软件部分
在做变量对应是一定要正确设定模块的绝对地址，参考硬件配置，如下图
点击输入
进行每通道组的测量范围配置
二、软硬件组态及下载
模块配置
进行每通道组的测量范围配置
点击测量型号，可出现下面选项 ，按实际需要进行配置。
完成测量型号配置后，点击测量 范围进行测量范围的配置，不同 的测量型号有不同的测量范围， 须据实选择。
二、软硬件组态及下载
模块配置
输出模块设置
双击需要配置的模块(AO….)出现下面页面
修改完进行程序下载，和硬件下载一样
知识回顾 Knowledge Review
祝您成功！
二、软硬件组态及下载
现有模块的替换操作：
如上图检索所示，列出了检索323时查到的所有模块 ，可选择合适的模块，红色区域是所选模块的订货号 。找到正确的模块，双击，出现下面的对话框，可根 据需要选择是否替换。
