电力系统动态模拟综合实验

《电力系统动态模拟综合实验》实验报告实验名称发电机及系统短路故障影响实验姓名XXX 学号XXX日期XXX 地点XXX成绩教师电气工程学院东南大学1.实验目的：（1）了解动模实验室的构成，主要设备及其功能。

（2）熟悉和掌握发电机的启动，调压，调速，并网，解列，停机等操作。

（3）通过单机---无穷大系统中不同点的短路故障实验，理解发电机在短路时的电磁暂态过程，分析和掌握短路起始相角及回路阻抗对发电机运行状态的影响。

2.实验内容：在单机----无穷大主接线模拟实验系统中，通过实验操作，熟悉实验室环境及实验设备，掌握发电机的启动，调压，调速，并列，解列及停机操作方法，选择不同的短路点进行短路故障实验，录取短路时刻的电压，电流波形，然后，根据所学知识，分析求取发电机或系统的状态参数，理解和掌握短路故障对发电机及系统运行状态的影响。

3.实验原理（实验的理论基础）：根据《电力系统暂态分析》相关理论，可知在三相短路时，发电机定子绕组电流中含有以下四个分量图1.发电机短路电流波形图i w(∞)为强制分量，不衰减∆i w为按此时励磁绕组的时间常数T d’衰减的分量∆i w2为按直轴阻尼绕组的时间常数T d’’衰减的分量iα和i2w为按定子绕组的时间常数T a衰减的分量根据发电机三相短路时电流波形图，由短路电流波形图绘制其包络线。

包络线中分线即直流分量。

将短路电流减去直流分量，则可以认为是基频交流分量。

根据发电机参数，T d’和T d’’都较小，在短路后0.5s，可以认为基频电流中只含有稳态分量，读出此时电流幅值i w(∞)。

在此时刻前找两处幅值I1，I2及对应时刻T1，T2，则可得方程组：11'''22'''21()22()d d d d T T T T w w w T T T T w w w i e i e i i e i e i --∞--∞⎧+=I -⎪⎪⎨⎪+=I -⎪⎩由此可以求出∆i w ，∆i w2。

电力系统动态稳定性分析

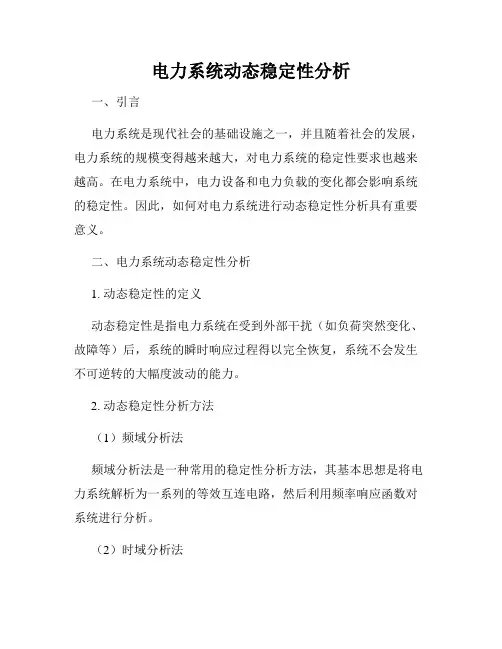

电力系统动态稳定性分析一、引言电力系统是现代社会的基础设施之一，并且随着社会的发展，电力系统的规模变得越来越大，对电力系统的稳定性要求也越来越高。

在电力系统中，电力设备和电力负载的变化都会影响系统的稳定性。

因此，如何对电力系统进行动态稳定性分析具有重要意义。

二、电力系统动态稳定性分析1. 动态稳定性的定义动态稳定性是指电力系统在受到外部干扰（如负荷突然变化、故障等）后，系统的瞬时响应过程得以完全恢复，系统不会发生不可逆转的大幅度波动的能力。

2. 动态稳定性分析方法（1）频域分析法频域分析法是一种常用的稳定性分析方法，其基本思想是将电力系统解析为一系列的等效互连电路，然后利用频率响应函数对系统进行分析。

（2）时域分析法时域分析法则是通过对电力系统进行动态模拟，在时间轴上记录系统的瞬时响应，以此来分析系统的动态稳定性。

（3）仿真实验法仿真实验法模拟了各种电力系统的负荷变化和系统故障时的实际情况，利用计算机来模拟和分析电力系统的动态行为，对电力系统的稳定性进行评估。

三、电力系统动态稳定性分析的实现电力系统的稳定性评估需要对系统进行动态模拟和计算，在一些大型电力系统中，需要几百万个节点和数千个电力设备的计算，并且要处理数千兆瓦级别的电力负荷。

因此，对于电力系统动态稳定性分析，需要借助高性能计算机和专业的软件工具来实现。

1. 高性能计算机为了实现高精度的动态稳定性分析，需要采用高性能计算机，以确保计算结果的准确性和计算效率。

2. 电网稳定性分析软件电力系统动态稳定性分析软件是专门为电力系统建模和模拟而设计的软件工具，主要用于电力系统的动态仿真和稳定性分析。

一些常用的电力系统稳定性计算软件包括：MATLAB / SIMULINK、PSAT、POWERSYS和DIgSILENT等。

四、电力系统动态稳定性分析的应用电力系统动态稳定性分析在电力系统运行和管理中扮演了非常重要的角色。

1. 电力系统的运行控制通过对电力系统的动态稳定性进行分析，可以评估系统的稳定性，并采取相应的措施来保障电力系统的运行稳定性，如调整发电机的输出功率、控制电力负荷和调整系统的电压等。

电气工程中的电力系统动态建模与仿真

电气工程中的电力系统动态建模与仿真在当今社会，电力作为支撑现代文明的基石，其稳定、高效的供应对于经济发展和人们的日常生活至关重要。

电气工程中的电力系统动态建模与仿真技术，作为保障电力系统安全、稳定、经济运行的重要手段，正发挥着日益关键的作用。

电力系统是一个极其复杂且庞大的系统，它由发电、输电、变电、配电和用电等多个环节组成。

为了深入理解电力系统的运行特性，预测其在不同工况下的动态行为，以及优化系统的设计和运行策略，我们需要借助电力系统动态建模与仿真技术。

电力系统动态建模，简单来说，就是将电力系统中的各种元件和设备，如发电机、变压器、输电线路等，用数学模型来描述其电气特性和动态行为。

这些数学模型通常基于物理定律和工程经验，通过一系列的方程和参数来表达。

例如，发电机的模型通常包括其电磁特性、机械运动特性以及控制系统的特性等。

而输电线路的模型则需要考虑电阻、电感、电容等参数，以及线路的分布特性。

在建立数学模型时，需要对实际的电力系统进行合理的简化和假设。

这是因为电力系统的复杂性使得完全精确的模型难以建立和求解。

通过适当的简化，可以在保证一定精度的前提下，大大降低模型的复杂度，提高计算效率。

然而，简化也需要谨慎进行，过度的简化可能导致模型无法准确反映电力系统的实际行为，从而影响分析和决策的准确性。

有了数学模型，接下来就是进行仿真。

电力系统仿真就是利用计算机技术，按照一定的算法和步骤，对建立的数学模型进行求解，以得到电力系统在不同条件下的运行状态和动态响应。

通过仿真，我们可以模拟电力系统在正常运行、故障发生、设备投切等各种情况下的电压、电流、功率等参数的变化，从而评估系统的稳定性、可靠性和经济性。

在电力系统仿真中，常用的算法包括时域仿真算法和频域仿真算法。

时域仿真算法直接求解电力系统的微分方程和代数方程，能够较为准确地反映系统的暂态过程，但计算量较大，适用于小规模系统和短时间的仿真。

频域仿真算法则通过将电力系统的方程转换到频域进行求解，计算效率较高，适用于大规模系统的稳态分析和小信号稳定性分析。

基于MATLAB的电力电子技术虚拟实验仿真平台的设计
