用于无阀滤池反冲洗的节水结构专利技术说明书
无阀滤池设计技术
无阀滤池设计技术无阀滤池是一种常用于水处理系统中的滤池，它的设计技术对于滤池的性能和运行效率都具有重要影响。
在以下文章中，我们将讨论无阀滤池的设计技术，包括材料选择、结构设计、流量计算和维护方式，以期提供一些有用的信息和指导。
一、材料选择在选择无阀滤池的材料时需要考虑滤池的使用环境和要求。
一般来说，滤池的主体部分可以选用耐腐蚀性能好的材料，如玻璃钢和不锈钢。
滤料的选择也应根据滤池用于处理的水质条件来决定，常见的滤料有石英砂、活性炭和陶瓷颗粒等。
二、结构设计无阀滤池的结构设计应考虑到滤料的分布均匀性、滤料的拆卸和更换方便性以及滤池的密封性。
一般来说，滤池的结构可分为上部和下部两部分。
上部包括进水管道和出水管道，下部包括滤料层和过滤层。
滤料层的设计应根据水质条件和处理要求来决定，一般情况下，滤料层的厚度大约为0.3-0.6米。
过滤层的设计应考虑到过滤速度和滤料的有效厚度，一般情况下，过滤层的高度为0.5-1米。
三、流量计算在设计无阀滤池时需要进行流量计算，以确定滤池的尺寸和数量。
流量计算的基本原则是根据处理水量、处理时间和过滤速度来确定。
过滤速度是指单位时间内通过滤料层的水量与滤料层有效面积的比值，一般选用过滤速度为10-20米/小时。
根据流量计算的结果，可以确定无阀滤池的有效时间。
有效时间是指滤料层内的饱和时间，一般情况下，可以根据滤料的特性和实际情况选择有效时间为6-12小时。
四、维护方式无阀滤池在运行过程中需要进行定期的维护和清洗，以保证滤料的正常运行和过滤效果。
常见的清洗方式包括反冲洗、换料和化学清洗等。
反冲洗是指通过逆向冲洗水流冲刷滤料层，清除堆积在滤料表面的杂质和垃圾。
换料是指定期更换滤料，以保证滤料的过滤效果和使用寿命。
化学清洗是指使用化学药剂对滤料进行清洗，以去除沉积在滤料表面的污垢和有机物。
在维护无阀滤池时，还需要定期检查滤池的密封性和管道连接部分的漏水情况，以及处理水质的监测和调整。
无阀滤池使用说明书
钢制重力式无阀过滤器使用说明书目录一、适用条件二、工作原理三、操作说明四、注意事项一、适用条件1、滤前水应经过混凝沉淀或澄清处理，其出水浊度应20NTU以内，短期浊度应在不大于50NTU，滤后出水浊度在5NTU以下。
2、对浊度在50~100NTU范围内的水，应采用接触式过滤后才能保证出水水质。
3、在冰冻地区，应将滤池安置在室内。
4、本过滤器的最大水头损失为1700mm。
二、工作原理滤前水由进水管进入进水分配水箱，再由进水分配水箱经U型水封管进入滤池，在进入滤池前先经过挡板再进入过滤层，经滤层自上而下过滤后的清水从集水区经连通管进入冲洗水箱内贮存，水箱充满后以出水堰槽进入出水管，然后进入清水池。
开始过滤时，虹吸上升管与冲洗水箱内的水位差为过滤起始水头损失，随着过滤时间的延续，滤层不断截留悬浮物，滤料层水头损失逐渐增加，因而促使虹吸上升管内的水位不断升高，管内原存的空气受到压缩，一部份空气将从虹吸下降管出口端穿过水封井的水封进入大气中。
当水位经虹吸上升管升至虹吸辅助管的管口时，水从虹吸辅助管中下落，依靠下落水流在管中形成的真空和水流挟气作用，抽气管不断将虹吸管中的空气抽出，使虹吸管的真空度逐渐增大。
其结果是：一方面虹吸上升管中水位升高；同时，虹吸下降管将排水水封井中的水吸上至一定高度，当虹吸管中的水越过虹吸管顶部下落时，管中真空度急剧增加，到达一定程度时，下落水流与下降管中上升水柱江成一股冲击管口，把管中残留空气全部带走形成连续虹吸水流。
这时由于滤层上部压力骤降，促使冲洗水箱内的水顺着过滤相反方向进入虹吸管，滤料因而受到反冲洗。
冲洗废水由排水水封井流入下水道。
在冲洗过程中，冲洗水箱内水位逐渐下降，当水位下降到虹吸破坏斗以下时，虹吸破坏管斗中的水吸完，管口与大气相连，虹吸破坏，冲洗完毕，过滤重新开始。
从过滤开始至虹吸上升管中水位升至虹吸辅助管口这段时间为无阀过滤器过滤周期。
因为水从虹吸辅助管下流时，仅需数分钟时间便进入冲洗阶段。

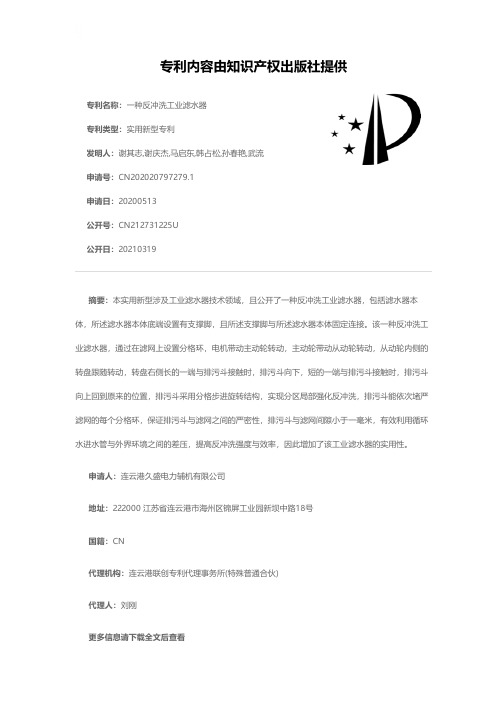

一种反冲洗工业滤水器[实用新型专利]
![一种反冲洗工业滤水器[实用新型专利]](https://img.taocdn.com/s3/m/aee15d10aef8941ea66e05d5.png)
专利名称：一种反冲洗工业滤水器
专利类型：实用新型专利
发明人：谢其志,谢庆杰,马启东,韩占松,孙春艳,武流申请号：CN202020797279.1
申请日：20200513
公开号：CN212731225U
公开日：
20210319
专利内容由知识产权出版社提供
摘要：本实用新型涉及工业滤水器技术领域，且公开了一种反冲洗工业滤水器，包括滤水器本体，所述滤水器本体底端设置有支撑脚，且所述支撑脚与所述滤水器本体固定连接。
该一种反冲洗工业滤水器，通过在滤网上设置分格环，电机带动主动轮转动，主动轮带动从动轮转动，从动轮内侧的转盘跟随转动，转盘右侧长的一端与排污斗接触时，排污斗向下，短的一端与排污斗接触时，排污斗向上回到原来的位置，排污斗采用分格步进旋转结构，实现分区局部强化反冲洗，排污斗能依次堵严滤网的每个分格环，保证排污斗与滤网之间的严密性，排污斗与滤网间隙小于一毫米，有效利用循环水进水管与外界环境之间的差压，提高反冲洗强度与效率，因此增加了该工业滤水器的实用性。
申请人：连云港久盛电力辅机有限公司
地址：222000 江苏省连云港市海州区锦屏工业园新坝中路18号
国籍：CN
代理机构：连云港联创专利代理事务所(特殊普通合伙)
代理人：刘刚
更多信息请下载全文后查看。
重力式无阀滤池计算说明书
重力式无阀滤池计算说明书一、设计水量滤池净产水量Q 1=5000m 3/d=208m 3/h ，考虑4%的冲洗水量。
滤池处理水量Q=1.04Q 1=217m 3/h=0.0603m 3/s 。
二、设计数据滤池采用单层石英砂滤料，设计滤速v=8m/h 。
平均冲洗强度q=15L/（s ·m 2），冲洗历时t=4min 。
期终允许水头损失采用1.7m 。
排水井堰顶标高采用-0.75m （室外地面标高为0.00m ）。
滤池入土深度先考虑取-1.40m 。
三、计算 1、滤池面积滤池净面积2278217m v Q F ===，分为2格，N=2。
单格面积25.13227m N F f ===，单格尺寸采用3.6×3.6m 。
四角连通渠考虑采用边长为0.35m 的等腰直角三角形， 其面积2'0613.02'm f =。
并考虑连通渠斜边部分混凝土壁厚为120mm 的面积， 则每边长m 52.012.0235.0=⨯+=，22135.0m f =。
则单格滤池实际净面积F 净=3.6×3.6-0.135×4=12.42m 2。
实际滤速为8.74m/h ，在7～9m/h 之间，符合要求。
2、进、出水管进水管流速v 1=0.7m/s ，断面面积211086.07.00603.0m v Q ===ω, 进水总管管径m D 33.041==πω，取DN350。
单格进水管管径m D 23.02411==πω，取DN250，校核流速v 2为0.6m/s ，水力坡度i 1=0.0026，管长l 1=11m ，考虑滤层完全堵塞时，进水全部沿DN350虹吸上升管至虹吸破坏口，流速v 3为0.31m/s ，水力坡度i 2=0.0005，管长l 2=4m 。
则单格进水管水头损失mgv l i g v l i h 103.081.9231.05.040005.081.926.05.16.035.0110026.022222322222111=⨯⨯+⨯+⨯+⨯++⨯=+++=∑）（进ξξ式中局部阻力系数ξ1包括管道进口、3个90°弯头和三通，ξ2为60°弯头，进水分配箱堰顶采用0.10m 的安全高度，则进水分配箱堰顶比虹吸辅助管管口高出0.20m 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用于无阀滤池反冲洗的节水结构专利技术说明书四川省翰克环保设备有限公司1、摘要本实用新型涉及无阀滤池技术领域，特别涉及一种用于无阀滤池反冲洗的节水结构，在所述无阀滤池的进水管上安装有阀门，所述阀门位于所述无阀滤池的外部，无阀滤池的虹吸管的顶部位置具有一段透明观察管，当形成正常反冲洗流程时，所述透明观察管内充有水，可透过透明观察管观察到其内部充水情况。
本实用新型结构简单实用，在正常反冲洗时，能够有效保证进水管无水再进入虹吸管中，避免浪费水，同时保证反冲洗效果。
2、专利要求书1、用于无阀滤池反冲洗的节水结构，其特征在于：在所述无阀滤池（1）的进水管（2）上安装有阀门（3），所述阀门（3）位于所述无阀滤池（1）的外部，无阀滤池（1）的虹吸管（4）的顶部位置具有一段透明观察管（5），当形成正常反冲洗流程时，所述透明观察管（5）内充有水，可透过透明观察管（5）观察到其内部充水情况。
2、根据权利要求1所述的用于无阀滤池反冲洗的节水结构，其特征在于：所述透明观察管（5）的外围设置有保护框架，所述透明观察管（5）位于所述保护框架内。
3、根据权利要求2所述的用于无阀滤池反冲洗的节水结构，其特征在于：所述保护框架包括两块环形安装板（6）以及两块环形安装板（6）连接的若干保护条（7），两块环形安装板（6）分别位于所述透明观察管（5）的两端，两块环形安装板（6）分别与透明观察管（5）两端的虹吸管（4）部分固定连接，各保护条（7）围绕所述透明观察管（5）周向布置，相邻保护条（7）之间具有间隙，透过间隙可观察到所述透明观察管（5）内部。
4、根据权利要求1所述的用于无阀滤池反冲洗的节水结构，其特征在于：所述阀门（3）为蝶阀。
5、根据权利要求1至4任一项所述的用于无阀滤池反冲洗的节水结构，其特征在于：所述透明观察管（5）内安装有水浸传感器，所述水浸传感器与一控制系统电连接，所述阀门（3）与所述控制系统电连接，当形成正常反冲洗过程时，所述水浸传感器可检测到水信号，并将信号传送至所述控制系统。
6、根据权利要求1至4任一项所述的用于无阀滤池反冲洗的节水结构，其特征在于：所述透明观察管（5）内壁的侧端安装有水位传感器，所述水位传感器与一控制系统电连接，所述阀门（3）与所述控制系统电连接，水位传感器用于检测透明观察管（5）内的水位并将水位信号传送至所述控制系统。
用于无阀滤池反冲洗的节水结构一、技术领域本实用新型涉及无阀滤池技术领域，特别涉及一种用于无阀滤池反冲洗的节水结构。
二、背景技术无阀滤池是一种不用阀门切换过滤与反冲洗过程的快滤池，由滤池本体、进水装置、虹吸装置三部分组成，在运行过程中，出水水位保持恒定，进水水位则随过滤层的阻力增加而不断在虹吸管内上升，当水位上升到虹吸管管顶，并形成虹吸时，即自动开始过滤层反冲洗，冲洗废水沿虹吸管排出滤池外。
目前的无阀滤池在反冲洗的正常进行过程中，滤池的进水管仍在不断向虹吸管内进水，此部分进水随反冲洗水一起排出，造成浪费，同时，此部分进水必然会占据虹吸管一部分空间，进而影响了从水箱逆流的反冲洗水流量，影响正常反冲洗过程对过滤层的冲洗作用。
因此，本申请提出一种用于无阀滤池反冲洗的节水结构。
三、实用新型内容本实用新型的发明目的在于：针对上述存在的问题，提供一种用于无阀滤池反冲洗的节水结构，结构简单实用，在正常反冲洗时，能够有效保证进水管无水再进入虹吸管中，避免浪费水，同时保证反冲洗效果。
本实用新型采用的技术方案是这样的：用于无阀滤池反冲洗的节水结构，在所述无阀滤池的进水管上安装有阀门，所述阀门位于所述无阀滤池的外部，无阀滤池的虹吸管的顶部位置具有一段透明观察管，当形成正常反冲洗流程时，所述透明观察管内充有水，可透过透明观察管观察到其内部充水情况。
如此设置，通过透明观察管进行观察，若透明观察管内充满了水，则可判断反冲洗过程已正常进行，此时可切断进水管上的阀门，防止继续进水，保证进水管无水再进入虹吸管中，避免浪费水，保证反冲洗效果。
本实用新型所述的用于无阀滤池反冲洗的节水结构，所述透明观察管的外围设置有保护框架，所述透明观察管位于所述保护框架内。
如此设置，保护框架能够对透明观察管进行保护，防止外物至其破裂。
本实用新型所述的用于无阀滤池反冲洗的节水结构，所述保护框架包括两块环形安装板以及两块环形安装板连接的若干保护条，两块环形安装板分别位于所述透明观察管的两端，两块环形安装板分别与透明观察管两端的虹吸管部分固定连接，各保护条围绕所述透明观察管周向布置，相邻保护条之间具有间隙，透过间隙可观察到所述透明观察管内部。
如此设置，保护框架既能对透明观察管起保护作用，也不影响工作人员对透明观察管内情况进行正常观察。
本实用新型所述的用于无阀滤池反冲洗的节水结构，所述阀门为蝶阀。
本实用新型所述的用于无阀滤池反冲洗的节水结构，所述透明观察管内安装有水浸传感器，所述水浸传感器与一控制系统电连接，所述阀门与所述控制系统电连接，当形成正常反冲洗过程时，所述水浸传感器可检测到水信号，并将信号传送至所述控制系统。
如此设置，当形成正常反冲洗过程时，水浸传感器检测到透明观察管中的水，并将电信号传回控制系统，控制系统进而控制阀门的执行机构动作，进而将阀门关闭，切断进水管的进水，无需人工操作，控制系统自动判断反冲洗过程是否开始正常进行，并进一步切断进水管进水，提高了自动化程度，节约了人力成本。
本实用新型所述的用于无阀滤池反冲洗的节水结构，所述透明观察管内壁的侧端安装有水位传感器，所述水位传感器与一控制系统电连接，所述阀门与所述控制系统电连接，水位传感器用于检测透明观察管内的水位并将水位信号传送至所述控制系统。
如此设置，水位传感器可检测透明观察管内的水位值，并不断将检测到的水位值以电信号的形式传回控制系统，当水位传感器检测到的水位值达到控制系统的设定值时，控制系统即判断反冲洗流程已正常进行，控制系统进而控制阀门的执行机构动作，进而将阀门关闭，切断进水管的进水，无需人工操作，控制系统自动判断反冲洗过程是否开始正常进行，并进一步切断进水管进水，提高了自动化程度，节约了人力成本。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：本实用新型结构简单实用，在正常反冲洗时，能够有效保证进水管无水再进入虹吸管中，避免浪费水，同时保证反冲洗效果。
四、附图说明图1是本实用新型与无阀滤池的安装示意图；图2是本实用新型中透明观察管、虹吸管和保护框架的配合放大图。
图中标记：1为无阀滤池，2为进水管，3为阀门，4为虹吸管，5为透明观察管，6为环形安装板，7为保护条，8为高位水箱，9为过滤层，10为连通管，11为储水箱，12为出水管。
五、具体实施方式下面结合附图，对本实用新型作详细的说明。
为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。
应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
实施例1如图1和2所示，用于无阀滤池反冲洗的节水结构，在无阀滤池1的进水管2上安装有阀门3，阀门3具体为蝶阀，阀门3为现有的常规设备，阀门3位于无阀滤池1的外部，无阀滤池1的虹吸管4的顶部位置具有一段透明观察管5，透明观察管5可为钢化玻璃材质或者硬质的透明塑料材质，当形成正常反冲洗流程时，透明观察管5内充满水，可透过透明观察管5观察到其内部充水情况。
进一步地，透明观察管5的外围设置有保护框架，透明观察管5位于保护框架内，保护框架具体包括两块环形安装板6以及两块环形安装板6连接的若干保护条7，保护条7两端分别与两环形安装板6焊接固定，两块环形安装板6分别位于透明观察管5的两端，两块环形安装板6分别与透明观察管5两端的虹吸管4部分通过焊接固定连接，各保护条7围绕透明观察管5周向布置，相邻保护条7之间具有间隙，透过间隙可观察到透明观察管5内部。
无阀滤池1在正常过滤时，原水从高位水箱8通过进水管2送入无阀滤池1，经由过滤层9自上而下地过滤，清水即从连通管10进入储水箱11内贮存，储水箱11充满后，水流通过出水管12进入清水池（图中未示出）；过滤层9不断截留悬浮物，造成过滤层9阻力逐渐增加，因而促使虹吸管4内的水位不断升高，直至完全进入反冲洗过程，此时水体充满透明观察管5，工作人员即可关闭阀门3，避免进水管2继续进水，以待反冲洗过程完成，当透明观察管5中观察到未充满水后，即可判断反冲洗过程完成，即可打开阀门3，使得进水管2可继续向无阀滤池1内进水，继续进行无阀滤池1的过滤过程。
实施例2在实施例1的基础上，透明观察管5内安装有水浸传感器（图中未示出），水浸传感器为现有的传感器，水浸传感器具体设置于透明观察管5内壁的最高点位置，水浸传感器与一控制系统（图中未示出）电连接，阀门3与控制系统电连接，当形成正常反冲洗过程时，水浸传感器可检测到水信号，并将信号传送至控制系统。
当形成正常反冲洗过程时，水充满整个透明观察管5，水浸传感器检测到透明观察管5中的水，并将电信号传回控制系统，控制系统进而控制阀门3的执行机构（图中未示出）动作，进而将阀门3关闭，切断进水管2的进水；当反冲洗过程完成后，透明观察管5中的水完全退去，水浸传感器检测不到水，将电信号传回控制系统，控制系统控制阀门3打开，进水管2可接着进水，进行过滤过程，阀门3可通过控制系统自动控制其开关，也可通过操作人员手动控制其开关。
实施例3在实施例1的基础上，透明观察管5内壁的侧端安装有水位传感器（图中未示出），水位传感器为现有的传感器，水位传感器与一控制系统（图中未示出）电连接，阀门3与控制系统电连接，水位传感器用于检测透明观察管5内的水位并将水位信号传送至控制系统。
水位传感器可检测透明观察管5内的水位值，并不断将检测到的水位值以电信号的形式传回控制系统，当水位传感器检测到的水位值达到控制系统的设定值时，控制系统即判断反冲洗流程已正常进行，控制系统进而控制阀门3的执行机构（图中未示出）动作，进而将阀门3关闭，切断进水管2的进水；当反冲洗过程完成后，透明观察管5中的水完全退去，水位传感器检测不到水位值，并将此电信号传回至控制系统，控制系统控制阀门3打开，进水管2可接着进水，进行过滤过程，阀门3可通过控制系统自动控制其开关，也可通过操作人员手动控制其开关。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
六、用于无阀滤池反冲洗的节水结构专利技术说明书只作为参考使用，不具备商业价值。
图1四川省翰克环保设备有限公司图211。
