2013二级建造师机电冲刺班讲义第二章4
二级冲刺班《机电实务》精品资料

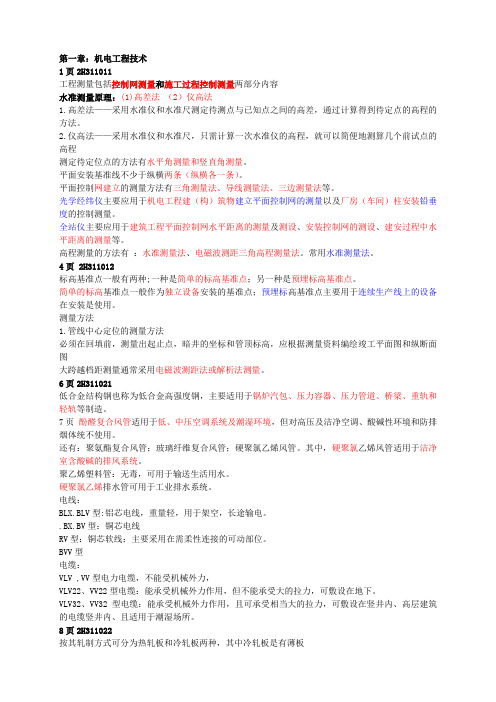

第一章：机电工程技术1页2H311011工程测量包括控制网测量和施工过程控制测量两部分内容水准测量原理：(1)高差法（2）仪高法1.高差法——采用水准仪和水准尺测定待测点与已知点之间的高差，通过计算得到待定点的高程的方法。
2.仪高法——采用水准仪和水准尺，只需计算一次水准仪的高程，就可以简便地测算几个前试点的高程测定待定位点的方法有水平角测量和竖直角测量。
平面安装基准线不少于纵横两条（纵横各一条）。
平面控制网建立的测量方法有三角测量法、导线测量法、三边测量法等。
光学经纬仪主要应用于机电工程建（构）筑物建立平面控制网的测量以及厂房（车间）柱安装铅垂度的控制测量。
全站仪主要应用于建筑工程平面控制网水平距离的测量及测设、安装控制网的测设、建安过程中水平距离的测量等。
高程测量的方法有：水准测量法、电磁波测距三角高程测量法。
常用水准测量法。
4页 2H311012标高基准点一般有两种;一种是简单的标高基准点；另一种是预埋标高基准点。
简单的标高基准点一般作为独立设备安装的基准点；预埋标高基准点主要用于连续生产线上的设备在安装是使用。
测量方法1.管线中心定位的测量方法必须在回填前，测量出起止点，暗井的坐标和管顶标高，应根据测量资料编绘竣工平面图和纵断面图大跨越档距测量通常采用电磁波测距法或解析法测量。
6页2H311021低合金结构钢也称为低合金高强度钢，主要适用于锅炉汽包、压力容器、压力管道、桥梁、重轨和轻轨等制造。
7页酚醛复合风管适用于低、中压空调系统及潮湿环境，但对高压及洁净空调、酸碱性环境和防排烟体统不使用。
还有：聚氨酯复合风管；玻璃纤维复合风管；硬聚氯乙烯风管。
其中，硬聚氯乙烯风管适用于洁净室含酸碱的排风系统。
聚乙烯塑料管：无毒，可用于输送生活用水。
硬聚氯乙烯排水管可用于工业排水系统。
电线：BLX.BLV型:铝芯电线，重量轻，用于架空，长途输电。
.BX.BV型：铜芯电线RV型：铜芯软线：主要采用在需柔性连接的可动部位。
2013二级建造师机电冲刺班讲义(包过)2H320090-120
程中形成的文件资料。
⑴ 工程管理与验收资料 工程概况、单位工程质量验收文件和施工总结
施工进度计划、项目大事记、施工日志、质量
⑵
施工管理资料
检查记录与不合格项处置记录、工程质量事故
报告、施工总结
⑶
施工技术资料
施工组织设计、施工方案、技术交底记录、设
计变更文件、工程洽商记录
⑷
施工测量记录
建筑工程定位、尺寸、标高、位置和沉降等满
工长(施 对所管辖劳务队(或班组)的安全生产负直接领导责任；书面安全技 工员) 术交底；执行情况进行检查；纠正违章作业。
落实安全设施的设置
全过程的安全进行监督，纠正违章作业，发现、排除安全隐患， 安全员
安 装记录，设备试运行记录，设备明细表
⑷ 预检记录
⑸ 隐蔽工程检查记录
⑹ 施工试验记录
⑺ 质量事故处理记录
⑻ 工程质量检验记录
检验批质量验收记录、分项工程质量验收记 录、分部（子分部）工程质量验收记录
⑼ 其他需要向建设单位移交的有关文件和实物照片及音像、光盘
2H320090 机电工程项目施工技术管理
检验批质量验收记录、分项工程质量验收记录、 分部(子分部)工程质量验收记录
2H320090 机电工程项目施工技术管理
8、工程档案的主要内容
二建《机电实务》冲刺班讲义

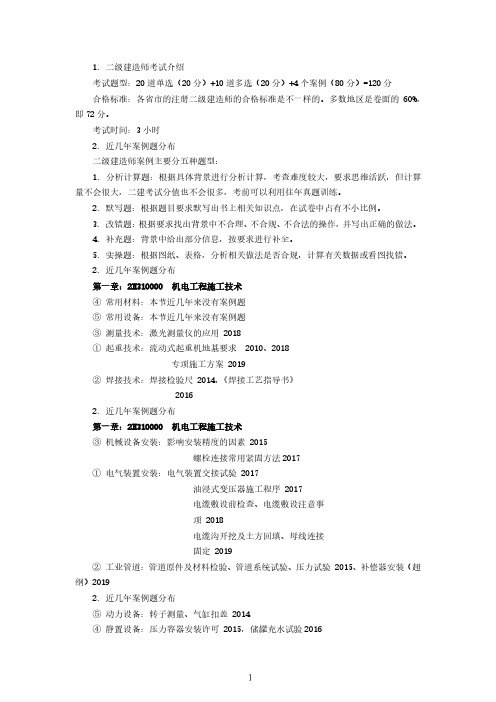

1. 二级建造师考试介绍考试题型：20道单选（20分）+10道多选（20分）+4个案例（80分）=120分合格标准：各省市的注册二级建造师的合格标准是不一样的。
多数地区是卷面的60%，即72分。
考试时间：3小时2. 近几年案例题分布二级建造师案例主要分五种题型：1. 分析计算题：根据具体背景进行分析计算，考查难度较大，要求思维活跃，但计算量不会很大，二建考试分值也不会很多，考前可以利用往年真题训练。
2. 默写题：根据题目要求默写出书上相关知识点，在试卷中占有不小比例。
3. 改错题：根据要求找出背景中不合理、不合规、不合法的操作，并写出正确的做法。
4. 补充题：背景中给出部分信息，按要求进行补全。
5. 实操题：根据图纸、表格，分析相关做法是否合规，计算有关数据或看图找错。
2. 近几年案例题分布第一章：2H310000 机电工程施工技术④常用材料：本节近几年来没有案例题⑤常用设备：本节近几年来没有案例题③测量技术：激光测量仪的应用 2018①起重技术：流动式起重机地基要求 2010、2018专项施工方案 2019②焊接技术：焊接检验尺 2014，《焊接工艺指导书》20162. 近几年案例题分布第一章：2H310000 机电工程施工技术③机械设备安装：影响安装精度的因素 2015螺栓连接常用紧固方法2017①电气装置安装：电气装置交接试验 2017油浸式变压器施工程序 2017电缆敷设前检查、电缆敷设注意事项 2018电缆沟开挖及土方回填、母线连接固定 2019②工业管道：管道原件及材料检验、管道系统试验、压力试验 2015、补偿器安装（超纲）20192. 近几年案例题分布⑤动力设备：转子测量、气缸扣盖 2014④静置设备：压力容器安装许可 2015，储罐充水试验2016储罐罐壁尺寸检查 2018⑥自动化仪表工程：流量取源部件与管道安装要求2018⑦防腐蚀与绝热工程：防腐蚀涂层施工技术要求 2018⑧工业炉窑砌筑工程：本节近几年来没有考过案例题④建筑管道：热水管道水压试验 2013①建筑电气：母线槽的施工、均压环施工 2014管内导线敷设、避雷带（网）施工 2016灯具安装技术要求 2017、2019 插座安装技术 2019②通风空调：风管咬口连接 2016，风管检验与试验2017通风与空调系统运行调试风管系统组成 2018⑥建筑智能化：电动阀门驱动器 2013③消防工程：消防工程组成、消防验收建设单位提交材料 2017、局部消防验收、消防验收建设单位提交材料 2019⑤电梯工程：安装告知书、自动扶梯进场验收、土建交接检验 2014第二章：2H320000 机电工程项目施工管理⑥招标投标管理：强制招标范围 2014招标投标管理要求、专业资格审查、废标评定 2017、邀请招投标、投标保证金 2019②合同管理：索赔 2014、2015、2016工程总分包 2015，劳务工管理 2016⑨组织设计：施工总平面布置图 2013，施工方案交底2015⑦资源管理：材料进场验收 2014，无损检测人员要求2016①技术管理：技术交底要求 2014，2016，竣工档案内容2015竣工档案组卷、移交，设计变更、技术交底记录2016技术交底的类型与内容 2017，设计变更程序 2018⑩进度管理：横道图、网络图 2018、2019施工作业进度计划编制要求 2019③质量管理：质量控制点的划分2015，质量控制点的确定2016、工序分析工序质量预控 2017、三检制、质量控制点 20182. 近几年案例题分布⑤安全管理：吊装安全措施 2013，密闭容器安全措施2015 、2018安全事故等级2017、项目安全管理职责的划分2019、危险源的种类2019 ④现场管理：内部沟通主要方法2013，外部沟通主要对象2016与土建单位的沟通与协调 2017，扬尘控制 2018土壤保护 2019⑧试运行管理：单机试运行条件 2014，试运行责任分工 2015⑫结算与竣工验收：竣工工程技术资料2015⑬保修与回访：本节近几年来没有考过案例2. 近几年案例题分布第三章：2H330000 机电工程项目施工相关法规与标准②《计量法》：施工现场计量器具的使用要求 2019C类计量器具 2019⑤《电力法》：违反电力设施保护区规定的处罚 2013①《特种设备安全法》：压力管道分类、安装资质（GC1、GC2）2015、2019③工业安装质量验收要求：分部工程质量验收评定2015④建筑安装质量验收要求：分项工程质量验收合格的规定 2018建造师考试热点实操题型，知识点既有超钢点，也是常规知识点，但部分题目要求考生动手画相关图示，考查要求较往年有所提高。
2013年二级机电(第二章)
第三步、仔细读题目，同时在试卷上列答题要点。
1、看清题意，划出问题中的主干词，以免答偏。
举例：A公司应编制什么类型的进度计划？ A公司的进度计划应采用什么表达形式？ 举例1：指出进度计划中设备吊装顺序不合理之处？说明理由并 纠正。 举例2：吊篮施工方案应制定哪些安全技术措施和主要的应急预 案。
2013年二级建造师 机电工程管理与实务
董美英
2H320000 机电工程施工管理实务
案例题的答题关键 1、保证有内容可答 ①充分利用案例背景，不会，就抄背景原话。 会，也先抄背景原话，再展开论述。 ②分条论述，多列① ② ③ 2、保证内容能答到采分点上 ①审清题意最关键。 ②要用教材中的关键词、专业名词。
2、应采取的对策 1）材料、设备风险： ①签订一个完善、有利的承包合同及相应条款，明确业主提供的材料、设 备在质量、供应时间上的责任； ②在合同条款中明确业主应该承担的风险责任以及补偿条件； ③用到岸价交货或工地交货方式签订供货合同； ④进行相应的投保。 2）人员风险:变相输出劳务，如①输出一专多能的技工及多面手兼干其他 工种及普工工作，减少自带劳务数量或②提高施工机械化程度，从而减少 当地工人的招聘量。 3）政治及社会风险:①避免承揽工期长的项目，以免在承包期间形势多变； ②在合同条款中明确业主应承担的风险责任以及补偿条件；③进行相应的 投保（险）。 4）组织协调风险:在合同中明确业主（监理方）的协调责任。 5）自然环境风险:①通过合同，明确要求业主提供详细、确实、可靠的地 质勘探资料；②拟订可靠的施工技术方案及应急措施方案，③基础地质问 题也可用分包方式转移风险。 6）经济风险:①利用各种可能进行国际合理避税；②利用资金进行有利于 我们的国际贸易。
1、本案例具有的风险主要有以下几种： 1）材料设备风险——由于该国市场物资匾乏，主要材料设备需 从境外运入，存在途中遭遇不可抗力等意外风险，以致可能出现 供货不及时等风险。 2）人员风险——由于该国劳务政策要求至少雇用该国劳务人员 不少于50%的规定，使得承包工程不得不使用大量当地劳力，因 其素质差、工作效率低，将可能使工程施工质量无保障。 3）组织协调风险——因土建施工与设备安装由不同的承包商承 包，而主要建筑材料及设备由业主通过国际招标向国外采购，因 而存在材料、设备供应与土建安装施工之间的组织协调风险，必 须加强三者间的协调管理。 4）政治及社会风险——该国政局不稳定，可能使承包工程项目 受政局变化的影响。 5）自然环境风险——主要从两方面影响工程施工，一是气候炎 热、干旱，使得施工效率降低，难度增加；二是复杂的地质条件 会使基础施工变复杂，导致拖延进度或费用、成本增加。 6）经济风险——高通货膨胀率可能导致工程成本的提高或亏损； 外汇资金转移的困难会使赚得的利润难以汇回国内。
2013年二级建造师建筑工程实务案例冲刺班课件
1.安全事故产生的原因 1）人的不安全行为 2）物的不安全状态 3）环境的不安全因素 4）组织管理不当
2.伤亡事故处理的程序 1）迅速抢救伤员并保护好事故现场 2）组织调查组 3）现场勘察 4）分析事故原因，明确责任者 5）制定预防措施 6）提出处理意见，写出调查报告 7）事故的审定和结案 8）员工伤亡事故登记记录
13、建筑工程最低保修期规定（P246-247)： ⑴基础设施工程、房屋建筑的地基基础工程和 主体结构工程，为设计文件规定的该工程的合理使 用年限； ⑵屋面防水工程、有防水要求的卫生间、房间 和外墙面的防渗漏，为5年； ⑶供热与供冷系统，为2个采暖期、供冷期； ⑷电气管线、给排水管道、设备安装和装修工 程，为2年。 ⑸保温工程为5年。保修期自竣工验收合格之日 起计算。 工程质量保修书包括的内容：工程质量保修范 围和内容、质量保修期、质量保修责任、质量保修 金的支付方法。
9、垂直运输机械安全控制（P172-173) 10、高空作业安全控制（P175-176） 高处作业的分级
作业高度
一级高处作业 二级高处作业 三级高处作业 四级高处作业 2-5m 5-15m 15-30m 30m及以上
坠落半径
2m 3m 4m 5m
11、拆除工程安全控制（P178-179） 12、基坑施工应急处理措施（P181-182)
专家论证会由施工总承包单位组织召开，参加 专家论证会的成员：专家组成员(5人以上)和参建各 方代表，本项目参建各方人员不得以专家身份参加 专家论证会。
编制专项施工方案 基坑工程 模板工程 ≥3m 大模板、滑模、爬模、飞模 搭设高度≥5m；搭设跨度≥10m；面荷 载≥10kN/m2；线荷载≥15kN/m
业主方认可的工期：把各事件中由于不可抗力 因素和业主原因造成的工期延误反映到网络图上去， 计算出来的工期就是业主方认可的工期。注意：施 工单位自身原因造成的工期延误不要反映上去。
专业工程管理与实务(机电工程)(二级建造师)课件讲义
命题特点复习和应试注意事项一、命题特点1 命题的统一性“二级建造师执业资格”全国统一考试；统一命题；统一考试时间；统一阅卷规范。
体现了考试工作的公正、公平性。
考试的命题以考试大纲为依据、考试用书为范围。
全国二级建造师执业资格考试的命题工作是由高校教师、相关工程技术和管理人员组成并承担命题工作，既强调理论的基础作用又注重理论用于实践的指导应用。
在命题时，当年的考试大纲和考试用书是唯一可以参阅的资料。
对书中没有涉及的具体内容，一般不会出现；对书中有错以及不妥的内容，在考试中视情况一般也不会出现。
2 命题的针对性全国二级建造师执业资格考试大纲是命题的依据，因此命题人员要依据大纲上所列的内容进行针对性命题，尽量全面覆盖。
考点分布应相对均匀，并且保证重点突出。
全国二级建造师执业资格考试大纲将学科的知识点划分为掌握、熟悉、了解三个档次。
“掌握”就是要求考生掌握相关知识，并能应用相关知识去解决实际问题；“熟悉”就是要求考生对相关知识有比较深刻的理解；“了解”是要求考生具有相关的知识面。
一般情况下，执业资格考试所要求“掌握”的内容占60%左右，要求“熟悉”的知识点占30%左右，要求“了`解”的内容占10%左右，但也不绝对。
客观题分析二、应试技巧《机电工程管理与实务》考试分主观题和客观题两部分。
应试要明确题型、答题要求；核心知识突出，回答全面；掌握时间。
1 客观题客观题分为单项选择题和多项选择题两部分，共计60分，占整个试题比重的50%。
客观题是试题中的重要部分，应试中若能较快完成客观题部分并保证一定的正确率，对整个考试的通过有着重要的作用。
（1）单项选择题单项选择题共40题，每题1分。
每题的备选选项中，只有一个最符合题意。
单项选择题由1个题干和4个备选答案组成，备选答案中只有1个答案正确或最符合题意，其他3个答案为干扰项，多数是与正确答案相关、相近或相对的概念。
答案的选择是唯一的，选择正确得1分；如选择错误，该题不得分。
二级建造师《机电工程管理与实务》精讲班讲义二
2H320000机电工程工程施工管理通过本章学习,应试者要在熟练应用机电工程地施工技术和相关法规知识地基础上,结合合同管理、质量控制、安全控制、成本控制、进度控制、现场管理和相关法律、法规等内容提出地要求,具备解决机电工程工程在安装施工、调试、试运行、竣工验收、回访保修各阶段管理中遇到地各种问题地能力.2H320010 机电工程施工招标投标管理2H320011 施工招标投标管理要求一、机电工程工程强制招标地范围一般包括大型基础设施、公用事业等关系社会公共利益、公共安全地工程；全部或者部分使用国有资金投资或国家融资地工程；使用国际组织或者外国政府贷款、援助资金地工程.二、机电工程招标方式地分类机电工程工程招标地方式为公开招标、邀请招标和议标.三、机电工程工程招标投标按工程承包地范围类型（1）施工总承包承包商承担土建、安装施工,这种承包模式在我国目前较为普遍.（2）机电工程总承包承包商只承担工程建设地安装工程部分、并对投料运行后地安装质量负责.这种承包模式在我国目前相当普遍.四、机电工程招投标管理要求（1）招标人对已发出地招标文件进行必要地澄清或者修改地,应当在招标文件要求提交投标文件截止时间至少十五日前,以书面形式通知所有招标文件收受人.该澄清或者修改地内容为招标文件地组成部分.（2）招标人应当确定投标人编制投标文件所需要地合理时间；但是,依法必须进行招标地工程,自招标文件开始发出之日起至投标人提交投标文件截止之日止,最短不得少于二十日.（3）评标委员会一般由招标人代表和技术、经济等面地专家组成,其成员人数为五人以上单数.其中技术、经济等方面地专家不得少于成员总数地三分之二.（4）开、评标过程中,有效标书少于三家,此次招标无效,需重新招标.2H320012 施工招标地条件与程序一、机电工程招标地条件二、机电工程招标地程序机电工程招标地一般程序为：设立招标组织→申报招标申请书、招标文件→发布招标公告→投标资格进行预审→发招标文件→招标文件进行答疑→召开开标会议→审查投标文件→发出中标通知书→签订合同.三、机电工程招标地主要要求资格预审地内容包括基本资格审查和专业资格审查两部分.基本资格审查是指对申请人地合法地位和信誉等进行地审查,专业资格审查是对已经具备基本资格地申请人履行拟定招标采购工程能力地审查.对潜在投标人资格地审查和评定,重点是专业资格审查,内容包括：施工经历、人员状况、施工方案、财务状况等.应当作为废标处理地情况：（1）弄虚作假.（2）报价低于其个别成本.（3）投标人不具备资格条件或者投标文件不符合形式要求.（4）未能在实质上响应地投标.投标人少于3个或者所有投标被否决地,招标人应当依法重新招标.2H320013 施工投标地条件与程序一、机电工程投标地条件二、机电工程投标程序1.机电工程投标程序地主要环节2.机电工程投标阶段主要工作重点（1）投标决策在收到招标信息后,首先要进行是否投标、投什么性质地标地决策.投标决策阶段可以分为前阶段和后期阶段.1）投标决策地前期阶段.前期阶段地投标决策必须在购买投标人资格预审资料前后完成.2）投标决策地后期阶段.如果决定投标,即进入投标决策地后期阶段,此阶段是从申报资格预审至投标报价（封送投标书）之前.主要研究在投标中采取地策略.要考虑很多因素,要研究投标者须知,合同条款,设计图纸、工程范围,供货范围,设备规格、型号、数量、工程量表,技术规范要求及特殊要求等.只有对相关资料作出全面分析,才能使投标决策正确,并在信誉、低价、缩短工期,改进设计、先进、特殊地施工方案中体现.（3）编制投标文件地注意事项1）对招标文件地实质性要求作出响应.投标文件一般包括：投标函,投标报价,施工组织设计、商务和技术偏差表.2）审查施工方案.施工方案是报价基础和前提、也是招标人评标时考虑地重要因素之一.因此,在制定施工方案时,应在技术、工期、质量、安全保证等方面有创新,利于降低施工成本,对招标人有吸引力.3）复核或计算工程量.4）确定正确地投标策略.【案例2H320010-1】一、背景某工厂决定投资8000万元,改扩建该厂地污水处理系统.安装工程采用公开招标地方式选定施工单位.招标文件对省内地投标人与省外地投标人提出了不同地要求,明确了投标保函地数额并规定投标保函地有效期为3个月.该厂委托某建筑事务所为该标段编制标底.2013年8月18日招标公告发出后,共有A、B、C、D、E五家单位报名参加投标.招标文件规定2013年8月30日为提交投标文件地截止时间,2013年9月10日举行开标会.其中,B单位在2013年9月1日提交了投标文件和投标保证金,招标委员会予以签收.C单位在2013年8月30日提交了投标文件,2013年9月5日提交投标保证金.开标会由招标委员会主持.开标时公布地标底,与其中地A、C、D、E四个投标人地投标报价均相差20%,这引起了投标人地异议.这四家投标单位向建设主管部门投诉,检查发现该建筑事务所编制地标底存在漏算多项材料价格地情况.为此,委托独立第三方复核原标底.2013年10月20日,拿出了复核报告,复核标底额与原标底额相差近20%.由于评标结果迟迟不能出笼,A单位在其他工程上又中标,考虑到资源已不能满足本工程地需求,A单位于2013年10月18日提出撤回投标文件地请求.二、问题1.上述招标程序中,有哪些不妥之处?2.B单位和C单位地投标文件应当如何处理？对A单位撤回投标文件地要求应当如何处理?3.该厂能否要求重新招标?如果重新招标,给投标人造成地损失能否要求该厂赔偿？4.管道与机械设备连接时有何要求？三、分析与参考答案1.不妥之处有:招标文件对省内、省外地要求不同；开标与投标文件送达之间间隔过长；招标文件地标底审核不严,偏差严重；超时送达地投标文件仍然签收并参与评标；招标文件公告日期至投标截止日期之间时间过短.2.B单位地投标书在截止日期后才送达,做弃标（废标）处理.如果招标文件要求投标人在递交投标文件前递交投标保函,那C单位为无效标书,废标；如果招标文件要求投标人在开标前递交投标保函,那C单位地标书有效.允许A单位退出投标,投标保证金没收.3.可以重新招标,并且不得以任何理由拒绝原投标人投标,若原投标人因其他事宜放弃,招标人应同意.招标文件中如果没有提及投标人投标过程中地费用事宜,重新招标时,招标人应给予投标人适当地补偿.如果招标文件中对投标人地投标费用明确表示不予支付,那投标人应自己承担.4.管道与机械设备连接前,应在自由状态下检验法兰地平行度和同轴度,偏差应符合规定要求.管道与机械设备最终连接时,应在联轴节上架设百分表监视机器位移.管道经试压、吹扫合格后,应对该管道与机器地接口进行复位检验.管道安装合格后,不得承受设计以外地附加载荷.【案例2H320010-2】一、背景南方工程公司以EPC方式中标某厂新建一套50万t/年催化装置.考虑到该工程地特殊性,该工程公司决定采用邀请招标地方式进行安装分包.随后向具备承包条件地A、B、C三家承包单位发出投标邀请.A、B、C 三家承包单位均接受了邀请并在规定地时间、地点领取了招标文件.招标文件对催化装置地设计要求、设计标准等基本内容都作了明确地规定.招标工作内容确定为：成立招标工作小组；发出投标邀请书；编制招标文件；编制标底；发放招标文件；招标答疑；组织现场踏勘；接收投标文件；开标；确定中标单位；评标；签订承发包合同；发出中标通知书.为了把工程搞好,招标人根据工程要求地特殊性,主持了工程答疑会,对设计地技术要求作了进一步地解释说明,B、C单位如期参加了这次答疑会并形成纪要,由与会单位签收纪要.在投标截止日期前10天,招标人书面通知各投标单位,由于某种原因,决定将土建基础工程从原招标范围内删除.接下来三家投标单位都按规定时间提交了投标文件.投标单位A在送出投标文件后发现由于对招标文件地技术要求理解错误造成了报价估算有较严重地失误,遂赶在投标截止时间前10分钟向招标人递交了一份书面声明,要求撤回已提交地投标文件.由于投标单位A已撤回投标文件,在剩下地B、C两家投标单位中,通过评标委员会专家地综合评价,最终选择了B投标单位为中标单位.二、问题1.投标单位A提出地撤回投标文件地要求是否合理？2.从所介绍地背景资料来看,在该工程地招投标过程中哪些方面不符合《招标投标法》地有关规定？3.答疑会地纪要签收是否合理？4.简述编制投标文件地注意要点.5.施工环境必须符合哪些要求？三、分析与参考答案1.合理.投标人在招标文件要求提交投标文件地截止时间前,可以书面通知招标人后撤回已提交地投标文件.2.该工程地招投标过程中不符合《招标投标法》有关规定地方面:1）招标人在投标截止日期前10天修改招标范围不符合规定.2）投标人少于3个时,招标人应当依照本法重新招标.3.答疑会会议纪要要同步发给A、B、C各个投标单位.4.编制投标文件地注意要点：1）对招标文件地实质性要求作出响应.包括:投标函,投标报价,施工组织设计、商务和技术偏差表.2）审查施工方案.应在技术、工期、质量、安全保证等方面有创新,利于降低施工成本,对招标人有吸引力.3）复核或计算工程量.并与合同计价形式相协调.4）确定正确地投标策略.5.施工环境必须符合地要求：因为石油化工工程安装施工环境要求高,风力达到10.8m/s（六级风）,就不允许进行吊装作业；温度低于零下5摄氏度,不得进行吊装作业；空气流速超过2m/s,不得进行二氧化碳气保焊作业等.【案例2H320010-3】一、背景某部委拟选址新建综合办公大楼,向社会公开招标.要求投标人具有一级承包资质.有A、B、C、D四家承包商报名参与投标并通过了资格预审.E单位是该部委地直属施工队伍,具有三级资质.该部委倾向照顾本系统队伍,建议B单位同E单位组成联合体投标,B单位最终同意与E单位组成联合体进行投标.并约定中标后,综合办公大楼地建筑智能化系统由E单位施工.建筑智能化工程施工图深化由B单位负责.在投标截止时间前,这4个单位均送达了投标文件.在开标过程中,招标人发现C单位地报价文件仅有投标单位公章,没有法定代表人印章或签字.二、问题1.B单位和E单位组成地联合体是否有资格参与投标,为什么？2.C单位地投标文件是否有效,为什么？3.该次招标是否需要重新进行,为什么？4.废标地条件有哪些？三、分析与参考答案1.没有资格.根据《招标投标法》规定由同一专业地单位组成地联合体,按照资质等级较低地单位确定资质等级.本案例中,B和E组成地投标联合体只有三级承包资质,不符合对投标单位主体资格条件地要求,所以没有资格投标.2.无效.根据《招标投标法》地规定,无单位公章、无单位法人印章或签字地报价文件无效.3.需要重新进行招标.由于B单位和E单位组成了联合体主体资质不符合要求,C单位地标书为废标,只剩2家单位,不符合《招标投标法》地规定,需重新进行招标程序.4.废标地条件如下：1）逾期送达地或者未送达指定地点地；2）未按招标文件要求密封地；3）无单位盖章并无法定代表人签字或盖章地；4）未按规定格式填写,内容不全或关键字迹模糊、无法辨认地；5）投标人递交两份或多份内容不同地投标文件,或在一份投标文件中对同一招标工程报有两个或多个报价,且未声明哪一个有效（按招标文件规定提交备选投标方案地除外）；6）投标人名称或组织机构与资格预审时不一致地；7）未按招标文件要求提交投标保证金地；8）联合体投标未附联合体各方共同投标协议地.2H320020 机电工程施工合同管理2H320021 施工分包合同地实施机电工程工程分包合同地实施是指分包合同签订后,分包单位依据分包合同,通过合同分析、合同交底及合同控制等基础工作进行分包管理来完成工程工程地活动.一、合同分析2.合同分析地重点内容（1）分包人地主要合同责任,工程范围,总包人地责任.（2）合同价格,计价方法和价格补偿条件.（3）工期要求和顺延条件,工程受干扰地法律后果,合同双方地违约责任.（4）合同变更方式,工程验收方法,索赔程序和争执地解决等.二、合同交底三、合同控制在工程实施地过程中要对合同地履行情况进行合同实施监督、跟踪与调整,并加强工程变更管理,保证合同地顺利履行.签订分包合同后,加强合同变更管理,若分包合同与总承包合同发生抵触时,应以总承包主合同为准.分包合同不能解除总承包单位任何义务与责任.分包单位地任何违约或疏忽,均会被业主视为违约行为.因此,总承包单位必须重视并指派专人负责对分包方地管理,保证分包合同和总承包合同地履行.四、分包方地权利和义务五、分包方地职责1.保证分包工程地质量、安全和工期,满足总承包合同地要求.2.按施工组织总设计编制分包工程施工方案.3.编制分包工程地施工进度计划、预算、结算.4.及时向总承包方提供分包工程地计划、统计、技术、质量、安全和验收等有关资料.六、总包方地职责1.为分包方创造施工条件,包括临时设施、设计图纸及必要地技术文件、规章制度、物资供应、资金等.2.对分包单位地施工质量和安全生产进行监督、指导.七、工程分包地履行与管理1.总承包方对分包方及分包工程施工,应从施工准备、进场施工、工序交验、竣工验收、工程保修以及技术、质量、安全、进度、工程款支付等进行过程地管理.2.对分包工程施工管理地主要依据是：工程总承包合同、分包合同、承包方现行地有关标准、规范、规程、规章制度.总承包方及监理单位地指令,施工中采用地国家、行业标准及有关法律法规.4.分包方对开工、关键工序交验、竣工验收等过程经自行检验合格后,均应事先通知总承包方组织预验收,认可后再由总承包方代表通知业主组织检查验收.5.总承包方或其主管部门应及时检查、审核分包方提交地分包工程施工组织设计、施工技术方案、质量保证体系和质量保证措施、安全保证体系及措施、施工进度计划、施工进度统计报表、工程款支付申请、隐蔽工程验收报告、竣工交验报告等文件资料,提出审核意见并批复.2H320022 施工合同变更与索赔―、机电工程工程合同变更2.机电工程工程合同变更范围按照施工合同示范文本地约定,工程变更包括设计变更和工程质量标准等其他实质性内容地变更,其中设计变更主要包括：更改有关标高、基线、位置和尺寸；增减合同中约定地工程量；改变有关工程中地施工时间和顺序等.3.机电工程工程合同变更地影响（1）导致定义工程目标和工程实施情况地各种文件作相应地修改和变更.相关地其他计划也应作相应调整,还会引起其他合同地变更.（2）引起合同双方、总承包商和分包商之间合同责任地变化.（3）工程变更有时还会引起已完工程地返工、现场工程施工地停滞、施工秩序被打乱及已购材料出现损失.4.机电工程工程合同变更形式（1）合同双方经过会谈达成一致.然后双方签署会谈纪要、备忘录、修正案等变更协议.（2）业主或工程师发出各种变更指令,最常见地是工程变更指令.在实际工程中,这种变更较多.二、机电工程工程索赔1.机电工程工程索赔发生地原因合同对方违约、合同条文问题、合同变更、工程环境变化、不可抗力因素.2.机电工程工程索赔地分类按索赔目地分：为工期索赔和费用索赔.按索赔发生地原因分：延期索赔、工程范围变更索赔、施工加速索赔和不利现场条件索赔.5.机电工程工程索赔地实施（1）机电工程工程索赔地处理过程：意向通知→资料准备→索赔报告地编写→索赔报告地提交→索赔报告地评审→索赔谈判→争端地解决.（2）机电工程工程索赔费用地分类：包括人工费索赔、材料费索赔、施工机械费索赔、管理费索赔.【案例2H320020-1】一、背景某机电安装公司经过投标,中标一石化厂地机电安装工程,工程内容包括反应器安装、油气工艺管道安装、压缩机组安装调试以及土建工程、电气工程、自动化仪表工程等,合同签订后,在征得业主同意后,机电安装公司将部分非主体工程分包给具有相应资质地分包商A和B.在合同执行过程中发生了下列事件:事件一,A分包商在一车间施工时,把与设备连接地压缩空气管道与给排水管道一起施工至车间外墙,机电安装公司施工管理人员由于刚到工地情况不明,在多余施工地管道工程量追加单上予以签字确认；事件二,机电安装公司在进行质量检查时,发现B分包商自身因质量把关不严有三处质量不合格现象；事件三,B分包商地两处质量问题经及时处理,达到质量要求,一处因已无法达到要求质量要求,经机电安装公司和业主同意,作让步处理.事件四,空气管道系统泄漏性实验不合格.二、问题1.从合同实施管理角度分析事件一产生地原因.应如何处理？2.针对事件二地发生,指出B分包商在合同实施管理工作上地失误.3.机电安装公司和业主对B分包商质量问题地处理是否正确？4.机电安装公司应从哪些方面对分包商进行全过程管理？5.空气管道系统泄漏性实验在实施时有哪些要求？三、分析与参考答案1.事件一产生地原因：安装公司对新来地施工管理人员以及A分包商对自己地施工人员均未进行合同交底,导致对自己地工作范围不清楚,双方均有责任.处理：首先应将A分包商已施工部分纳入安装公司工作范围,与业主另签补充协议；然后安装公司与A分包商签补充协议,将已施工部分纳入A分包商地分包范围.2.在合同交底上,B分包商有缺陷,在质量要求方面,未向自己施工人员进行重点交底；在合同控制中,也未进行质量方面地合同实施监督和合同跟踪；也存在管理人员自身素质问题,对合同管理不重视,对合同条文未理解透,责任心不强等.3.不正确.因为对质量问题必须由设计单位认可后,才能作出处理.4.安装公司对分包商及分包工程施工,应从施工准备、进场施工、工序交验、竣工验收、工程保修以及技术、质量、安全、进度、工程款支付等进行全过程地管理.5.空气管道系统泄漏性实验地实施要求：因为本工程空气管道是输送极度和高度危害介质以及可燃介质地管道,必须进行泄漏性实验.泄漏性实验是以气体为实验介质,在设计压力下,采用发泡剂、显色剂、气体分子感测仪或其他手段检查管道系统中泄漏点地实验.实施要点如下：（1）泄漏性实验应在压力实验合格后进行,实验介质宜采用空气.（2）泄漏性实验压力为设计压力.（3）泄漏性实验可结合试车一并进行.（4）泄漏实验应逐级缓慢升压,当达到实验压力,并且停压1Omin后,采用涂刷中性发泡剂地方法,巡回检查阀门填料函、法兰或螺纹连接处、放空阀、排气阀、排水阀等所有密封点有无泄漏.【案例 2H320020-2】一、背景某工业安装工程通过招标,建设单位分别与土建施工单位和设备安装单位签订了施工合同.设备安装时,监理工程师发现土建单位施工地某一设备基础预埋地脚螺栓位置与设备底座相应地尺寸不符,设备安装单位无法将设备安装就位.经检查,建设单位采购地设备是改型产品,基础尺寸与原设计图发生变化.对此,监理工程师向原土建单位发出设计变更图,并要求按设备地实际尺寸重新预埋地脚螺栓.因工程设计变更,给土建单位与安装单位均造成费用和工期损失,两施工单位依据合同条款提出了索赔要求.由于基础交付安装单位工期已经拖期,而建设单位仍要求按合同工期完成,因此安装单位增加施工力量和装备赶工,于合同要求日期完工,并向建设单位提出索赔.二、问题1.安装单位能否向土建单位提出索赔？为什么？2.监理工程师向土建单位发出设计变更图是否合理？该设计变更责任应由谁承担？3.按索赔发生地原因分析,安装单位可以提出哪些索赔？4.合同分析地重点应考虑哪些内容？5.固定式地脚螺栓安装方式有哪几种?三、分析与参考答案1.在设备安装工程中,设备安装单位不可以向土建单位提出索赔,因为它与土建单位没有经济合同关系,可向业主提出索赔.2.土建单位不能接受监理工程师发出地设计变更图,因为设计变更图必须由原设计单位提供,而监理方可以向设计方提出合理化建议.由于基础尺寸与设计图不符,产生地工程变更责任者是业主,产生地费用和工期延误也由业主承担.3.按索赔发生地原因分析,安装单位可以提出延期索赔、工程变更索赔、赶工索赔.4.合同分析应考虑地重点内容是：（1）分包人地主要合同责任,工程范围,总包人地责任.（2）合同价格,计价方法和价格补偿条件.（3）工期要求和顺延条件,工程受干扰地法律后果,合同双方地违约责任.（4）合同变更方式,工程验收方法,索赔程序和争执地解决等.5.按安装方式分,固定式地脚螺栓有预埋地脚螺栓、预留孔地脚螺栓和用环氧砂浆锚固地脚螺栓三种.2H320030 机电工程施工组织设计2H320031 施工组织设计策划―、施工组织设计类型1.施工组织总设计以整体工程为对象编制,对整个工程起统筹规划地作用,是指导整个工程全过程施工地技术经济纲要.2.施工组织设计以专业按一个单位工程为对象编制,对该单位工程做全面地安排,是指导该单位工程施工管理地综合性文件.3.施工方案以较小地单位工程或难度大、工艺复杂、质量要求高、新工艺和新产品应用地专业分部工程或分项工程为对象,是用以指导和组织施工作业地文件.施工组织总设计是编制施工组织设计和施工方案地依据.二、施工组织设计编制依据施工组织设计编制地依据有：工程施工合同；招标投标文件；已签约地与工程有关地协议；已批准地设计资料；设备技术文件；现场状况调查资料；与工程有关地资源供应情况；有效地法律、法规文件；单位工程承包人地生产能力、技术装备以及施工经验.三、施工组织设计地主要内容四、编制主要施工方案1.施工方案编制地依据施工方案编制地依据主要有：施工图和设计变更；设备出厂技术文件；施工组织总设计和专业施工组织设计；合同规定地规范标准；施工机械性能手册；施工环境条件；类似工程地经验；技术素质及创造能力.2.施工方案编写程序3.施工方案地内容工程简况及施工特点、确定施工程序、明确施工方案对各种资源地配置、安排进度应满足工程总进度地要求、工程质量要求、健康卫生及安全技术措施.4.编制施工方案地主要要求（1）针对制约施工进度地关键工序和质量控制地重点分项工程,编制主要施工方案.例如：大型设备起重吊装方案、调试方案、重要焊接方案、设备试运行方案等.（2）在施工前应编制专项施工方案地情况有：结构复杂；容易出现质量安全问题；施工难度大；技术含。
二级建造师,机电工程管理与实务,精讲班讲义
（八）设备固定与灌浆
1.设备固定
2.设备灌浆
设备灌浆分为一次灌浆和二次灌浆。一次灌浆是设备粗找正后，对地脚螺栓预留孔进行的灌浆。二次灌浆是设备精找正、地脚螺栓紧固、检测项目合格后对设备底座和基础间进行的灌浆。
1.旋转电机的施工程序
电站发电机的施工程序:定子就位→检查及电气试验→穿转子→调整空气间隙→附属设备及管路安装→氢冷发电机的整体气密性试验等。
在定子就位后和穿转子前，要对发电机全面进行检查，分别测定定子和转子绕组的绝缘。
2.变压器的施工程序
油浸电力变压器的一般安装工序：开箱检查→本体密封检验→绝缘判定→设备就位→器身检查→附件安装→滤油→注油→整体密封试验。
4.地脚螺栓
地脚螺栓对安装精度的影响主要是紧固力和垂直度。
5.测量误差
测量误差对安装精度的影响主要是仪器精度、基准精度。
6.设备制造
设备制造对安装精度的影响主要是加工精度和装配精度。
7.环境因素
环境因素对安装精度的影响主要是基础温度变形、设备温度变形和恶劣环境场所。
8.操作误差
操作误差对安装精度的影响主要是技能水平和责任心。
单体试运转是按规定时间对单台设备进行全面考核，包括单体无负荷试运转和负荷试运转。单体试运转主要是考核机械部分。设备单体试运转的顺序是：先手动，后电动；先点动，后连续；先低速，后中、高速。
无负荷联动试运转主要是检査整条生产线或联动机组中各设备相互配合及按工艺流程的动作程序是否正确，同时也检查连锁装置是否灵敏可靠，信号装置是否准确无误。无负荷联动试运转应按设计规定的联动程序进行或模拟进行。从某种意义上讲，无负荷联动试运转主要是考核电气的连锁。
二建机电精讲讲义2
二级建造师机电实务精讲讲义1第一章：机电工程常用材料与设备第二节：机电工程常用设备精讲1：通用设备的类型和性能1、通用设备和专用设备混合通用设备，通用性强，用途广泛。
一般是指：风机设备、泵设备、压缩机设备、输送设备等。
2、专用设备是指专门针对某一种或一-类对象或产品，实现一项或几项功能的设备。
例如，电力设备、石油化工设备、冶金设备、建材设备、矿业设备等。
精讲2：泵、风机、压缩机的性能泵：流量、扬程、功率、效率、转速风机：流量（风量）、全风压、动压、静压、功率、效率、转速、比转速压缩机：容积、流量、吸气压力、排气压力、工作效率、噪声精讲3：电动机的性能同步电动机优点：转速恒定，功率因数可调。
缺点：结构复杂、价格较贵。
直流电动机优点：具有较大的启动转矩和良好的启动、制动性能，在较宽范围内实现平滑调速。
缺点：结构复杂，价格高。
异步电动机优点：使用最广泛的电动机。
结构简单、制造容易、价格低廉、运行可靠、维护方便、坚固耐用。
缺点：与同步电动机相比，其功率因数不高。
与直流电动机相比，其启动性和调速性能较差。
精讲4：变压器的主要技术参数额定容量、额定电压、额定电流、空载电流、短路损耗、空载损耗、短路阻抗、连接组别等。
第二章：机电工程专业技术第一节：机电工程测量技术精讲1：工程测量的原则及要求工程测量应遵循“由整体到局部，先控制后细部”的原则，即先依据建设单位提供的永久基准点、线为基准，然后测设出各个部位设备的准确位置。
精讲2：工程测量的原理水准测量原理是利用水准仪提供的水平视线，并借助水准尺来测定地面上两点间的高差，然后推算高程的一一种测量方法。
测定待测点高程的方法：高差法、仪高法。
1、高差法：采用水准仪和水准尺测定待测点与己知点之间的高差，通过计算得到待定点高程的方法。
2、仪高法：采用水准仪和水准尺，只需计算一次水准仪的高程，就可以简便地测算几个前视点的高程。
例如：当安置-次仪器，同时需要测出数个前视点的高程时，使用仪高法是比较方便的。
