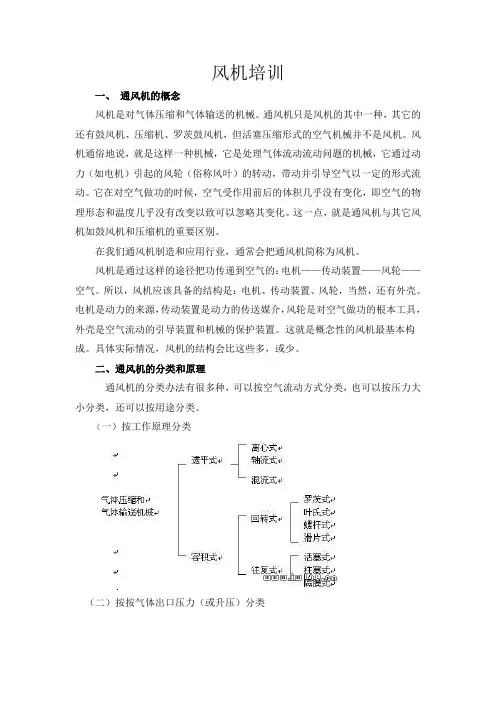

风机知识培训学习
风机培训培训
风机培训一、通风机的概念风机是对气体压缩和气体输送的机械。
通风机只是风机的其中一种，其它的还有鼓风机、压缩机、罗茨鼓风机，但活塞压缩形式的空气机械并不是风机。
风机通俗地说，就是这样一种机械，它是处理气体流动流动问题的机械，它通过动力（如电机）引起的风轮（俗称风叶）的转动，带动并引导空气以一定的形式流动。
它在对空气做功的时候，空气受作用前后的体积几乎没有变化，即空气的物理形态和温度几乎没有改变以致可以忽略其变化。
这一点，就是通风机与其它风机如鼓风机和压缩机的重要区别。
在我们通风机制造和应用行业，通常会把通风机简称为风机。
风机是通过这样的途径把功传递到空气的：电机——传动装置——风轮——空气。
所以，风机应该具备的结构是：电机、传动装置、风轮，当然，还有外壳。
电机是动力的来源，传动装置是动力的传送媒介，风轮是对空气做功的根本工具，外壳是空气流动的引导装置和机械的保护装置。
这就是概念性的风机最基本构成。
具体实际情况，风机的结构会比这些多，或少。
二、通风机的分类和原理通风机的分类办法有很多种，可以按空气流动方式分类，也可以按压力大小分类，还可以按用途分类。
（一）按工作原理分类（二）按按气体出口压力（或升压）分类通风机指其在大气压为0.101Mpa，气温为20℃时，出口全压值低于0.015 Mpa。
2、鼓风机指其出口压力为0.015 Mpa～0.35 Mpa。
3、压缩机指其出口压力大于0.35 Mpa。
（三）至于通风机按压力分，可以分为低压、中压、高压。
低压风机：≤300pa。
中压风机：300pa～1200 pa高压风机：≥1200pa但这种分类，各种教材都会不同，关键是要注意风机的应用场合。
（四）按流动方式分类，是指空气在风机里面进入并被风轮做功时的流动方式，并不是指空气如何进行或离开风机。
1、轴流通风机空气从风轮的轴向进入风轮并被做功和加速，并主要沿风轮的轴向向前流动。
我们家庭里常见的有很多，如夏天用的电风扇、墙壁上装的排气扇等。
通风机基础知识(培训用)
风机基础知识一、风机的分类(按出口压力)1、通风机通常指大气压为101325Pa,气温为20°C时,出口全压为15000Pa。
2、鼓风机指出口压力为116000~350000Pa。
(绝压)3、压缩机指出口压力大于350000Pa。
(绝压)用于供暖、通风、空调的风机,全压通常不超过3000Pa,我们所提供的风机属于通风机范畴,即通常所说的空调风机及工程风机。
二、基本术语:标准状态空气——空气在20℃和压力101325Pa,湿度50%,质量密度1.2Kg/m3的空气。
静压Ps——气流中某一点或充满气体的空间某点的绝对压力与大气压力的压差,没有方向性,与速度无关,是气流中潜能的量度。
为正值~负值。
单位Pa(N/m 2).动压Pd——动压是将气体从零速度加速到某一速度所需的压力,与气流的动能成正比。
动压只作用于气流方向,是正值。
动压Pd=ρV2/2其中V是气流速度,单位m/s。
单位Pa.全压Pt——静压与动压的代数和。
是气流中存在的全部能量的量度。
单位Pa。
Pt=Ps+Pd三、风机术语及参数:气体体积流量Qv(立方米/秒)——通常指标准状态下的风机进口流量。
风机全压升Pt(Pa)——风机出口平均全压和风机进口平均全压的代数差。
是风机对气体施加的总机械能的量度。
风机静压升Ps——风机全压减去风机出口平均气流速度相当的动压,是气体克服管道阻力所需要的能量。
通风机效率——ηr是风机输出能量与输入能量之比。
ηr= Q×Pt×k/(1000×N r)通风机整机效率——ηe是风机输出能量与整机输入能量之比。
ηe= Q×Pt×k/(1000×N e)式中:Q为流量(立方米/秒); Pt为全压(Pa);k为压缩性系数;N r为内功率;N e为轴功率;k为压缩性系数,通常情况下空调风机及工程风机不考虑,即k取1。
1风机的噪声:,一般用声功率级及倍频程声功率级,单位dB(分贝)常用A计权噪声级表示,dB(A)(分贝),A计权噪声压级比较符合人耳感知的噪声。
风机培训教材
风机培训教材第一章：风机简介1.1 什么是风机风机是一种能够将气体进行运输、压缩或扬起的设备。
它通过叶轮的旋转来改变气体的动能和压力。
风机广泛应用于工业生产、能源发电以及通风和空调系统中。
1.2 风机的分类根据叶轮构造和工作原理，风机可分为离心风机、轴流风机和混流风机。
1.2.1 离心风机离心风机的叶轮呈离心状，气体通过叶轮受到离心力的作用，从而产生压力和流动。
离心风机适用于较大的流量和较高的压力。
1.2.2 轴流风机轴流风机的叶轮呈螺旋状，气体在叶轮的推动下呈轴向流动。
轴流风机适用于较大的流量和较低的压力。
1.2.3 混流风机混流风机的叶轮结构介于离心风机和轴流风机之间，气体在叶轮的作用下既有离心力又有轴向流动。
混流风机适用于中等流量和中等压力。
第二章：风机的工作原理2.1 风机的动力来源风机的动力来源主要有电动机和内燃机。
电动机是常用的风机动力来源，它可通过电能转换为机械能驱动风机叶轮旋转。
内燃机则是在一些特殊情况下使用，如在没有电力供应的工地或临时设施中。
2.2 风机的工作过程风机的工作过程可以简单描述为：气体进入风机，通过叶轮的旋转产生受力，从而改变气体的动能和压力，最终将气体进行运输、压缩或扬起。
第三章：风机的结构和组成部件3.1 风机的结构风机一般由外壳、叶轮、电机、传动装置和附件等部分组成。
3.2 外壳外壳是风机的外部包围结构，它起到支撑、保护和隔离风机内部部件的作用。
外壳根据需要可以有不同的形状和材料。
3.3 叶轮叶轮是风机的核心部件，通过旋转产生气体的动能和压力。
叶轮的形状和叶片角度的设计对风机的性能有重要影响。
3.4 电机电机是风机的动力来源，其转动力矩带动叶轮进行旋转。
电机在选择时需考虑功率、效率和工作环境等因素。
3.5 传动装置传动装置将电机的转动力矩传递给叶轮，常见的传动装置有皮带传动、齿轮传动和直联传动等。
3.6 附件附件包括风机启停装置、监测仪表、振动控制装置等，它们对风机的安全运行和性能管理起到重要作用。
风机培训教材
风机培训教材一、引言在现代工业生产中，风机作为一种很重要的工艺设备，被广泛应用于各个行业中。
风机的安装、维修和调试对于保证生产过程的正常进行具有重要意义。
本教材旨在为使用风机的工程师、技术人员以及相关从业人员提供一份全面的培训教材，帮助他们深入了解风机的原理、结构、安装调试、运行和维护，提高工作效率，确保风机设备的正常运行。
二、风机基础知识1. 风机的定义与分类2. 风机的工作原理3. 风机的组成部分及其功能4. 风机运行参数和性能指标三、风机的选型与安装1. 风机选型的基本原则2. 风机选型的常用方法3. 风机的安装要点和注意事项4. 风机的静平衡与动平衡技术四、风机的调试与运行1. 风机系统的调试流程和方法2. 风机系统的运行参数测试与调整3. 风机系统的控制方法和常见问题解决五、风机的维护与故障排除1. 风机的日常维护与保养2. 风机故障的常见类型及排除方法3. 风机故障时的应急处理措施4. 风机的节能管理和优化运行六、风机技术的发展趋势1. 高效节能风机的研究与应用2. 智能化控制技术在风机中的应用3. 新材料与新工艺对风机性能的影响七、风机案例分析与实践指导1. 不同行业中风机的应用案例分析2. 风机问题解决的实践指导3. 风机安装、调试和维修的实际操作技巧八、结语风机作为重要的工艺设备，在现代工业生产中起着至关重要的作用。
掌握风机的基本知识，并且能够熟练进行选择、安装调试和维护保养，对于保证风机设备的正常运行具有至关重要的意义。
通过本教材的学习，希望能够提高使用风机的工程师与技术人员的专业水平，提升工作效率，同时加深对风机技术发展趋势的了解，为工业生产的进一步发展提供有力支持。

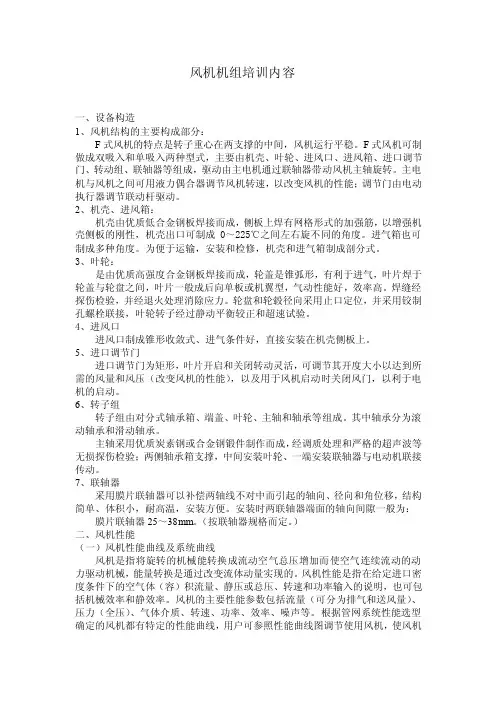

风机机组培训内容一、设备构造1、...
风机机组培训内容一、设备构造1、风机结构的主要构成部分：F式风机的特点是转子重心在两支撑的中间，风机运行平稳。
F式风机可制做成双吸入和单吸入两种型式，主要由机壳、叶轮、进风口、进风箱、进口调节门、转动组、联轴器等组成，驱动由主电机通过联轴器带动风机主轴旋转。
主电机与风机之间可用液力偶合器调节风机转速，以改变风机的性能；调节门由电动执行器调节联动杆驱动。
2、机壳、进风箱：机壳由优质低合金钢板焊接而成，侧板上焊有网格形式的加强筋，以增强机壳侧板的刚性，机壳出口可制成0～225℃之间左右旋不同的角度。
进气箱也可制成多种角度。
为便于运输，安装和检修，机壳和进气箱制成剖分式。
3、叶轮：是由优质高强度合金钢板焊接而成，轮盖是锥弧形，有利于进气，叶片焊于轮盖与轮盘之间，叶片一般成后向单板或机翼型，气动性能好，效率高。
焊缝经探伤检验，并经退火处理消除应力。
轮盘和轮毂径向采用止口定位，并采用铰制孔螺栓联接，叶轮转子经过静动平衡较正和超速试验。
4、进风口进风口制成锥形收敛式、进气条件好，直接安装在机壳侧板上。
5、进口调节门进口调节门为矩形，叶片开启和关闭转动灵活，可调节其开度大小以达到所需的风量和风压（改变风机的性能），以及用于风机启动时关闭风门，以利于电机的启动。
6、转子组转子组由对分式轴承箱、端盖、叶轮、主轴和轴承等组成。
其中轴承分为滚动轴承和滑动轴承。
主轴采用优质炭素钢或合金钢锻件制作而成，经调质处理和严格的超声波等无损探伤检验；两侧轴承箱支撑，中间安装叶轮、一端安装联轴器与电动机联接传动。
7、联轴器采用膜片联轴器可以补偿两轴线不对中而引起的轴向、径向和角位移，结构简单、体积小，耐高温，安装方便。
安装时两联轴器端面的轴向间隙一般为：膜片联轴器25～38mm。
（按联轴器规格而定。
）二、风机性能（一）风机性能曲线及系统曲线风机是指将旋转的机械能转换成流动空气总压增加而使空气连续流动的动力驱动机械，能量转换是通过改变流体动量实现的。
风机系统培训资料
城市垃圾处理过程中，风机系统用 于通风和降噪，改善工作环境和降 低环境污染。
其他领域中的应用
总结词
多样化、创新性
隧道工程
在隧道工程中，射流风机 可用于通风和排烟。
农业领域
在农业领域，轴流风机可 用于温室通风、谷物干燥 等。
04
风机系统的性能测试与评估
性能测试的方法与流程
目的和要求
明确性能测试的目的、要求和 方法，根据不同的测试内容制
期稳定运行。
06
风机系统的常见问题与解决方案
常见问题分析
叶片断裂
由于制造、安装和使用等因素，可能导致 叶片断裂。
喘振
由于进气条件、流量分配等因素，可能导 致风机产生喘振现象。
轴承磨损
由于润滑不良、安装误差等原因，可能导 致轴承磨损。
噪音过大
由于结构设计、安装位置和气流分布等原 因，可能导致风机噪音过大。
评估标准。
评估方法
采用定性和定量评估相结合的 方法，对风机系统的性能进行
全面评估。
提高风机系统性能的措施
优化设计
选用高效风机
ቤተ መጻሕፍቲ ባይዱ
通过对风机系统的结构、流场等方面进行优 化设计，提高风机性能和使用效果。
选用符合实际需求的高效风机，能够提高风 机的性能和使用效果。
合理配置
加强维护保养
根据实际应用需求，合理配置风机系统，实 现整体性能的提升。
控制系统
是指控制风机运行、监测风机状态、保护风机安全的系统， 通常由控制柜、传感器和执行器组成。
风机系统的分类和特点
按照用途
可分为消防风机、空调风机、排烟 风机、送风机等。
按照风量
可分为大、中、小型风机。
风机安全知识培训
风机安全知识培训首先，操作人员需要了解风机的基本工作原理和结构组成。
他们应该知道风机的主要部件包括风叶、机壳、轴承、电动机等，并且了解其作用和作业原理。
这有助于操作人员在日常使用中更加谨慎和注意细节，减少因不了解设备而造成的操作错误。
其次，操作人员需要学习风机的安全操作规程。
他们应该了解在启动、停机和调节风机时应该采取的安全操作步骤，避免使用不当而引发的危险。
同时，操作人员还需要掌握在风机使用过程中的安全注意事项，比如不能直接接触风叶、不能在风机运行时强行打开机壳等。
此外，风机的日常维护和保养也是安全知识培训的重点内容。
操作人员需要了解风机的定期检查、润滑和清洁，以确保设备在良好状态下运行。
他们应该知道如何进行风机的日常维护，以延长设备的使用寿命，并且减少因漏油、松动等问题引发的安全隐患。
最后，风机的故障处理和应急措施也是安全知识培训的内容之一。
操作人员需要学习如何识别风机的常见故障，如何进行正确的应急处理，以避免故障对设备和人员造成的损害。
总之，风机是一种常见但存在一定安全风险的设备，安全知识培训对于减少事故发生具有重要意义。
通过学习风机的工作原理、安全操作规程、日常维护和应急处理，操作人员可以更好地保障设备和人员的安全，提高工作效率和质量。
由于风机在许多行业中都扮演着重要角色，因此风机的安全知识培训对于各行各业的从业人员都是至关重要的。
在工厂和建筑施工现场，风机常常被用来通风排烟、降温和输送物料；在农业领域，风机被用来进行灌溉和干燥作业；在能源行业，风机用来产生电力。
然而，无论在哪个领域，使用风机都存在一定的安全隐患。
因此，了解风机的安全操作规程，日常维护和应急处理的技巧对于保障人员和设备的安全至关重要。
首先，风机的安全操作规程是风机安全知识培训的核心内容。
操作人员需要了解在启动、停机和调节风机时应该采取的安全操作步骤。
在启动风机时，需要确保风机空间内无人或无障碍物，同时确认风机叶轮制动系统已解除。
风电基础知识培训风机控制系统
风电基础知识培训风机控制系统风电基础知识培训——风机控制系统随着能源需求的增长和可再生能源的推广，风力发电逐渐崭露头角。
风机控制系统作为风电发电场的关键组成部分之一，发挥着重要的作用。
本文将介绍风机控制系统的基础知识，帮助读者了解其原理和运作方式。
一、风机控制系统概述风机控制系统是风力发电机组的智能管理和控制中枢。
它通过监测和控制风机的运行状态，以实现安全高效的风力发电。
风机控制系统主要包括传感器、执行器、控制器和通信系统等组件。
二、传感器传感器是风机控制系统的重要组成部分，其作用是实时监测风机的各种运行参数。
常见的传感器包括风速传感器、温度传感器、振动传感器等。
通过这些传感器的信号采集和处理，可以对风机的运行状态进行准确的监控。
三、执行器执行器是风机控制系统中的输出设备，用于控制和调节风机的运行。
最常见的执行器是变桨系统、变频器和制动系统。
变桨系统的作用是根据风速的变化调整桨叶角度，以优化风轮的转速和功率输出。
变频器则用于调节发电机的转速以实现恒定的电压和频率输出。
制动系统则在紧急情况下用于停止风机的运行。
四、控制器控制器是风机控制系统的核心，负责对传感器和执行器进行数据的处理和控制。
其功能包括风机的启动和停机、风机桨叶角度的调整、风机的监测和故障诊断等。
控制器具备自动化和智能化的特点，能够根据实时的风速和负荷需求做出准确的控制决策。
五、通信系统通信系统是风机控制系统中的信息传递和交互的手段。
它将控制器和其他设备连接起来，实现数据的传输和指令的下达。
常见的通信方式有有线通信和无线通信。
通信系统不仅可以实现风机之间的联动控制，还可以将风机的运行数据传输到监控中心进行分析和管理。
六、安全保护措施风机控制系统还应当具备相应的安全保护措施，以确保风机的运行安全。
常见的安全保护措施包括风速过高保护、温度过高保护、电流过载保护等。
这些保护措施能够在异常情况下及时采取措施，保护风机和人员的安全。
七、风机控制系统的优化风机控制系统的优化是提高风力发电效率和可靠性的关键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2）、压力系数的5倍化整后采用一位数。 个别前向叶轮的压力系数的5倍化整后大于10时 ，亦可用二位整数表示。压力系数用“ψ”表示
压力系数是一个无因次系数，其作用是判断风机压力 高低的一个准则，不管将其定义为P/(0.5 〓 ρ 〓 u2)还是 定义为P/(ρ 〓 u2)，都是无量刚因子系数。用于判断叶轮 压力高低。公式中P-全压（Pa），ρ-气体密度（ Kg/m3）， U-叶轮外圆圆周速度（m/s）= 2������R〓r/min(转速)
GFD470-150侧吹式干式变压器用横流式冷却风机
2.3 按生产压力的高低分类(以绝对压力计算) 2.3. 1 通风机—排气压力低于112700Pa；
B4-72-11型No10D离心式通风机
1—进风口 2—机壳 3—叶轮 12700Pa—— 343000Pa之间；
（c）圆弧形；（d）喷嘴形
2、叶轮： 叶轮是离心风机最重要的部件，其功能是将 机械能转化为气流的静压能和动能。叶轮由前盘 、叶片、后盘和轮毂组成，经过静、动平衡校正 ，运转平稳，气流性能良好。一般采用焊接和铆 接结构，有的是螺栓联接。前盘多数制作成圆锥 形和圆弧形。 根据叶片出口角的不同，叶轮分为前向、径 向、后向三种。在叶轮圆周速度相同的情况下， 叶轮出口角越大，产生的压力越高，所以假如两 台同样大小和转速相同的通风机，前弯叶片叶轮 的压力比后弯叶片叶轮的压力要高。使用后弯叶 片叶轮的通风机较多。
风机分类图表
2.2 按气流运动方向分类： 2.2. 1 离心式风机—气流轴向进入风机叶轮 后，在离心力作用下被压缩，主要沿径向流动。
排气口
吸气 口
2.2.2 轴流式风机—气流轴向进入旋转 叶片通道，由于叶片与气体相互作用，气体被 压缩后近似在园柱型表面上沿轴线方向流动。
1、简单构造：
轴流式风机主要由叶轮、轴、外壳、进气口 、整流器、扩散筒以及轴承等组成。进风口由集 风器和流线体组成，叶轮由轮毂和叶片组成。叶 轮与轴固定在一起形成风机的转子，转子支承在 轴承上。当电动机驱动风机叶轮旋转时，就有相 1 对气流通过每一个叶片。 7
2、工作原理 ： 混流式风机结合了轴流式和离心式风机的特 征。混流风机将弯曲板形叶片焊接在圆锥形钢轮 毂上。通过改变叶轮上游入口外壳中的叶片角度 来改变流量。 机壳可具有敞开的入口，但更常 见的情况是，它具有直角弯曲形状，使电机可以 放在管道外部。排泄壳缓慢膨胀，以放慢空气或 气体流的速度，并将动能转换为有用的静态压力 。排泄壳缓慢膨胀，以放慢空气或气体流的速度 ，并将动能转换为有用的静态压力。
单吸悬臂式离心通风机
双吸双支撑式离心通风机
2.3 离心式通风机的各主要结构组成介绍： 1、吸气口： 吸气口轴向截面型线为流线型，能使气流均 匀进入叶轮，降 低流动损失和提 高叶轮的效率， 又叫集流器，有 圆筒形、圆锥形、 圆弧形、喷嘴形。 吸气口型式 可与进气管连接。 （a）圆筒形；（b）圆锥形；
5
2 3 4 1 -进气箱；2 -叶轮； 3 -主轴承；4-动叶 调节装置；5 -扩压器；6 -轴；7 -电动机
6
（1）、叶轮 叶轮与轴一起组成了通风机的回转部件，通 常称为转子。叶轮是轴流式通风机对气体做功的 唯一部件，叶轮旋转时叶片冲击气体，使空气获 得一定的速度和风压。轴流风机的叶轮由轮毂和 叶片组成，轮毂和叶片的连接一般为焊接结构。 叶片有机翼型、圆弧板形等多种，叶片从根部到 叶顶常是扭曲的，有的叶片与轮毂的连接为可调 试，可以改变通风机的风量和风压。一般叶片数 为4~8个，其极限范围则在2~50个之间。 （2）、集风器和流线罩 集风器（吸风口）和流线罩两者组成光滑的 渐缩形流道，其左右是将气体均匀的导入叶轮，
3.5 效率
有用功率与轴功率之比值，常用η来表示。
第二章
离心式风机基础知识
在前面学习风机的分类中，我们已经学习 过，按作用原理分类，风机可分为透平式风机和 容积式风机两大类。透平式风机是通过旋转叶片 压缩输送气体的风机，其中按照气流运动方向分 类，可分为离心式风机、轴流式风机、混流式风 机和横流式风机。在这里，我们主要来一起学习 离心式风机的一些基础知识。
2、工作原理：
轴流式风机叶片的工作方式与飞机的机翼类 似。但是，后者是将升力向上作用于机翼上并支 撑飞机的重量，而轴流式风机则固定位臵并使空 气移动。 气流由集流器进入轴流风机，经前导 叶获得预旋后，在叶轮 动叶中获得能量，再经 后导叶，将一部分偏转 的气流动能转变为静压 能，最后气体流经扩散 轴流风机 送风风向与轴向相同。靠叶片的轴向倾 筒，将一部分轴向气流 斜，将轴向气流向前推进。 的动能转变为静压能后输入到管路中。
流量”即单位时间内流过风机的气体质量,这个时 候需要考虑风机进口的气体密度,与气体成份,当地 大气压,气体温度,进口压力有密切影响,需经换算才 能得到习惯的“气体流量”）。
3.3 转速
风机转子旋转速度。 常以n来表示、其单位用r/min(r表示转速，min 表示分钟)。
3.4 功率
驱动风机所需要的功率。常以N来表示、其单位 用Kw。
2.2.3 混流式风机—气体与主轴成某一 角度的方向进入旋转叶道，近似沿锥面流动。
混流风机介于轴流风机和离心风机 之间的风机，混流风机的叶轮让空气既 做离心运动又做轴向运动，壳内空气的 运动混合了轴流与离心两种运动形式， 所以叫“混流”。
1、简单构造：
混流风机主要有叶轮、机壳、进口集流器、 导流片、电动机等部件组成。叶轮采用有子午加 速特点的扭曲平板焊接在轮毂上。经动平衡校验 ，超速试验，有良好的空气动力性能。机壳采用 圆形，与消音功能的集风器联接成整体。出口装 有导流片，具有良好的气流分布，压力稳定。
3、常用型号表示方法： （1）、型号：
（2）、型号示例： 45.25-2No.4 表示叶根倾斜角为450，叶 顶倾斜角为250，设计序号为2，直径为400mm 的混流通风机。
2.2.4 横流式风机—气体横贯旋转叶道，而 受到叶片作用升高压力。 是一个筒形 的多叶叶轮转子， 气流沿着与转子 轴线垂直的方向， 从转子一侧的叶栅进入叶轮， 1—叶轮 然后穿过叶轮转子内部，第二 2—蜗壳 次通过转 3—蜗舌 子另一侧 的叶栅，将气体排出。
D170-22型离心式鼓风机
1—转子组 2—定子组 3—平衡盘 4—联轴器 5—轴承箱
2.3.3 压缩机—排气压力高于343000Pa以上。 离心式压缩机是叶轮对气体作功使气体的压力 和速度升高，完成气体的运输，气体沿径向流过叶 轮的压缩机。又称透平 式压缩机：主要用来压 缩气体，主要由转子和 定子两部分组成：转子 包括叶轮和轴，叶轮上 有叶片、平衡盘和一部 分轴封；定子的主体是 气缸，还有扩压器、弯 道、回流器、迸气管、排气管等装臵。
，同时减少出口突然扩散损失。 轴流式风机的 横截面一般为翼剖面。叶片可以固定位臵，也可 以围绕其纵轴旋转。叶片与气流的角度或者叶片 间距可以不可调或可调。改变叶片角度或间距是 轴流式风机的主要优势之一。小叶片间距角度产 生较低的流量，而增加间距则可产生较高的流量 。 先进的轴流式风机能够在风机运转时改变叶 片间距（这与直升机旋翼颇为相似），从而相应 地改变流量。这称为动叶可调(VP)轴流式风机。
排气式风机： 排气式风机是从稍低于大气压的空间吸气， 提高气体压力后，将气体排入大气中去。例如锅 炉后面装的引风机，从锅炉内抽风排入大气，就 是这种排气式风机。
2.2 离心式通风机的基本构造：
离心式通风机主要由吸气口、叶轮、蜗壳， 排气口，传动组、底座等部件组成，其中叶轮由 前盘、叶片、后盘及轮毂所构成，叶轮有单吸、 双吸之分。按照轴承支撑型式，有悬臂式和双支 撑式。
前盘
叶片
后盘
轮毂
叶轮结构型式示意图
（a）平前盘叶轮； （c）弧形前盘叶轮； （b）锥形前盘叶轮； （d）双吸叶轮
（a）前向叶片（叶片出口角大于90o）； （b）径向叶片（叶片出口角等于90o）； （c）后向叶片（叶片出口角小于90o）
3、蜗壳： 蜗壳是气流的通道，型线通常为对数螺旋线 ，具有收集气流并导至排气口的作用，蜗壳又有一 定的扩压作用。 4、排气口： 气流流出离心风机的通道，可与出口管道连 接。 5、传动组： 由主轴、轴承箱、轴承、联轴器组成。 6、底座： 用于承载蜗壳、传动组和原动机，一般机壳 与底座制成整体结构，安装时无须再自制安装
一、离心式风机的概念及分类 1.1 离心式风机的概念
风机在工作中，气流由风机轴向进入叶片空 间，然后在叶轮的驱动下一方面随叶轮旋转；另 一方面在惯性力的作用下提高能量，沿半径方向
离开叶轮，靠产生的离心力来做功的风机称为离 心式风机。
1.2 离心式风机的分类：
离心式风机按其工作压力的不同分为离心 式通风机、离心式鼓风机和离心式压缩机。本章 我们主要学习离心式通风机和离心式鼓风机的基 础知识。
负压，吸气口之前的气体在前面气体压力作用下 源源不断被吸入予以补充。因此，叶轮不断旋转 ，介质也就在风机的作用下，在管道中不断流动
2.5、离心式通风机的型号编制规则：
2.5.1 型号编制规则【按《风机手册》（续魁 昌主编，1999年5月第1版第1次印刷）】： 1、型号组成关系如下：
（1）、常用风机用途代号如下表所示：
基础。大型风机原动机和主机组分开，没有整体 机座。
2.4、离心式通风机的工作原理：
风机的轴通过联 轴器与原动机轴相连。 当原动机转动时，风机 的叶轮随着转动。充满 离心式风机的工作原理示意图 叶片之间的气体在叶片 的推动下随之高速转动，使得气体获得大量能量 ，在叶轮旋转时产生的惯性离心力作用下，甩往 叶轮外缘，气体的压能和动能增加后，从机壳排 气口流出。当叶轮中的气体被排出后，就形成了
3、型号编制规则：
（1）、型号组成关系：
①、叶轮数代号，单叶轮可不表示，双叶轮 用“2”表示。 ②、用途代号与离心通风机的相同； ③、叶轮毂比为叶轮底径与外径之比，取二 位整数； ④、转子位臵代号，卧式用“A”表示，立式
