电容式话筒工作原理
电容话筒工作原理
电容话筒工作原理
电容话筒是一种利用电容变化来转换声音信号的录音设备。
它的工作原理基于声波的机械振动和电容的电性质。
电容话筒由一个细微的薄膜组成，通常是金属或者陶瓷材料制成，被放置在一个固定的金属背板上。
薄膜和背板之间形成了一个微小的间隙，称为电容。
当声波传播到电容薄膜上时，薄膜会受到声压的作用而产生微小的振动。
这些机械振动会导致电容的间隙大小发生变化，从而改变电容的电容值。
电容话筒内部还有一个电路，其中包括一个电荷放大器。
当声波引起薄膜振动时，电容的变化会导致电荷放大器的输出电压也发生变化。
这个变化的电压信号就是声音信号。
在实际应用中，电容话筒通常还需要提供直流电源来驱动电荷放大器。
同时，为了保护薄膜不受到其他噪音或环境因素的影响，电容话筒通常还会封装在一个外壳中。
总之，电容话筒的工作原理是利用声波的机械振动引起电容的电容值变化，进而通过电荷放大器将其转换成电压信号，实现声音的录音和放大。
话筒的分类及特点
话筒的分类及特点
话筒的种类有很多，可以根据音频信号类型、工作方式、传感器类型、麦克风的结构等多个方面进行分类。
1. 按照工作方式分类
（1）动圈式话筒
动圈式话筒是一种较为常见的话筒类型，也叫做电磁式话筒。
它利用一个位于磁场中的金属线圈和一个振动的马达之间的交流电信号来工作。
它的结构简单、可靠，价格低廉，常被用于舞台表演、演唱会等娱乐活动。
（2）电容式话筒
电容式话筒是一种高精度的麦克风，其原理是利用正负极板之间的电场变化来捕捉声波。
它的频率响应范围很宽，灵敏度高，可捕捉到极细微的声音。
电容式话筒相对较脆弱，需要注意防护措施，常被用于专业录音室、音乐制作等需要高品质录音的场合。
（3）半导体式话筒
半导体式话筒是一种利用压力微变的单晶片式压电传感器来获取声音信号的话
筒。
它的结构小巧、灵敏、噪音低，最大的优点在于它可以接受高压和高温条件下的使用，有很强的耐用性，目前被广泛用于安防监控、拍摄用途等。
2. 按照传感器类型分类
（1）动态传感器
动态传感器是一种采用动态元件或动铁元件的传感器，其不仅能够转换声音信号，同时也可以转换其他物理量信息。
它的承载能力强、寿命长，能够适应大部分应用场景。
（2）静电传感器
静电传感器是一种利用电荷存储和放电变化来捕捉声波的传感器，它能够根据电场改变的原理相对精确地捕获声音的信号。
它灵敏度高、抗干扰性强，常用于专业音乐制作、语音识别、语音采集等场合。
总之，不同类型的话筒各具特点，应根据实际需求来选择。
电容式话筒工作原理

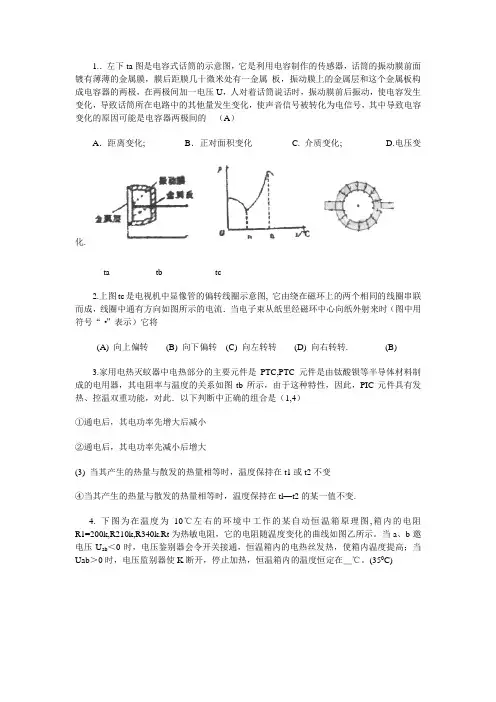

1.．左下ta图是电容式话筒的示意图，它是利用电容制作的传感器，话筒的振动膜前面镀有薄薄的金属膜，膜后距膜几十微米处有一金属板，振动膜上的金属层和这个金属板构成电容器的两极，在两极间加一电压U，人对着话筒说话时，振动膜前后振动，使电容发生变化，导致话筒所在电路中的其他量发生变化，使声音信号被转化为电信号，其中导致电容变化的原因可能是电容器两极间的（A）A．距离变化; B．正对面积变化 C. 介质变化; D.电压变化.ta tb tc2.上图tc是电视机中显像管的偏转线圈示意图, 它由绕在磁环上的两个相同的线圈串联而成，线圈中通有方向如图所示的电流．当电子束从纸里经磁环中心向纸外射来时（图中用符号“·”表示）它将(A) 向上偏转(B) 向下偏转(C) 向左转转(D) 向右转转. (B)3.家用电热灭蚊器中电热部分的主要元件是PTC,PTC元件是由钛酸钡等半导体材料制成的电用器，其电阻率与温度的关系如图tb所示，由于这种特性，因此，PIC元件具有发热、控温双重功能，对此．以下判断中正确的组合是（1,4）①通电后，其电功率先增大后减小②通电后，其电功率先减小后增大(3) 当其产生的热量与散发的热量相等时，温度保持在t1或t2不变④当其产生的热量与散发的热量相等时，温度保持在tl—t2的某一值不变.4. 下图为在温度为10℃左右的环境中工作的某自动恒温箱原理图,箱内的电阻R1=200k,R210k,R340k.Rt为热敏电阻，它的电阻随温度变化的曲线如图乙所示。
当a、b邀电压U ab＜0时，电压鉴别器会令开关接通，恒温箱内的电热丝发热，使箱内温度提高；当Uab＞0时，电压监别器使K断开，停止加热，恒温箱内的温度恒定在＿℃。
(350C)5．正负电对撞机的最后部分的简化示意图如图d5-1所示（俯视图）位于水平面内的粗实线所示的圆环形真空管道是正、负电子作圆运动的“容器”，经过加速器加速后的正、负电子分别引人该管道时，具有相等的速度v,它们沿管道向相反的方向运动。
电容式麦克风
电容式麦克风工作原理:声波作用在振膜上引起振动，从而改变两极板间电容量的变化，引起
像供电，利用传声器电缆内两根音频芯线作为dddtt直流电路的一根芯线，利用屏蔽层作为直
流电路的另一根芯线，由调音台向电容传声器馈电，这样既不影响声音正常传输，又节约了
芯线。所以称为幻像供电。
电容式话筒特点:频响宽、灵敏度高，非线性失真小，瞬态响应好。也是电声特性最好的一种
话筒。缺点是防潮性较差，机械强度低。
极板上电荷量的改变，电荷量随时间变化形成高变电流，流经电阻上在两端产生压降，在经过
放大器输出高变信号。由于输出阻抗很高，不能直接输出，因此在传声器壳内装入一个前置放
大器进行阻抗变换。将高阻改变成低阻输出。电容式传声器其实需要二组电源，一组为预放大
器电源（约1.5V～3V）另一组是电容极头的极化电压（约48～52V）。现在调音台一般都有幻

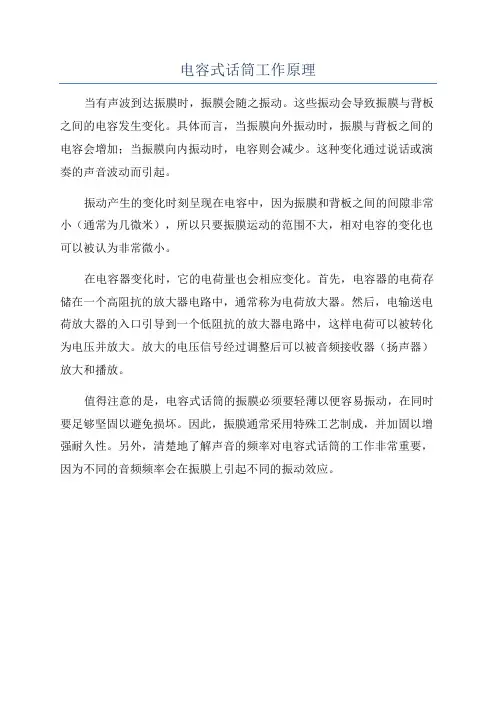

电容式话筒工作原理
电容式话筒工作原理
当有声波到达振膜时，振膜会随之振动。
这些振动会导致振膜与背板之间的电容发生变化。
具体而言，当振膜向外振动时，振膜与背板之间的电容会增加；当振膜向内振动时，电容则会减少。
这种变化通过说话或演奏的声音波动而引起。
振动产生的变化时刻呈现在电容中，因为振膜和背板之间的间隙非常小（通常为几微米），所以只要振膜运动的范围不大，相对电容的变化也可以被认为非常微小。
在电容器变化时，它的电荷量也会相应变化。
首先，电容器的电荷存储在一个高阻抗的放大器电路中，通常称为电荷放大器。
然后，电输送电荷放大器的入口引导到一个低阻抗的放大器电路中，这样电荷可以被转化为电压并放大。
放大的电压信号经过调整后可以被音频接收器（扬声器）放大和播放。
值得注意的是，电容式话筒的振膜必须要轻薄以便容易振动，在同时要足够坚固以避免损坏。
因此，振膜通常采用特殊工艺制成，并加固以增强耐久性。
另外，清楚地了解声音的频率对电容式话筒的工作非常重要，因为不同的音频频率会在振膜上引起不同的振动效应。

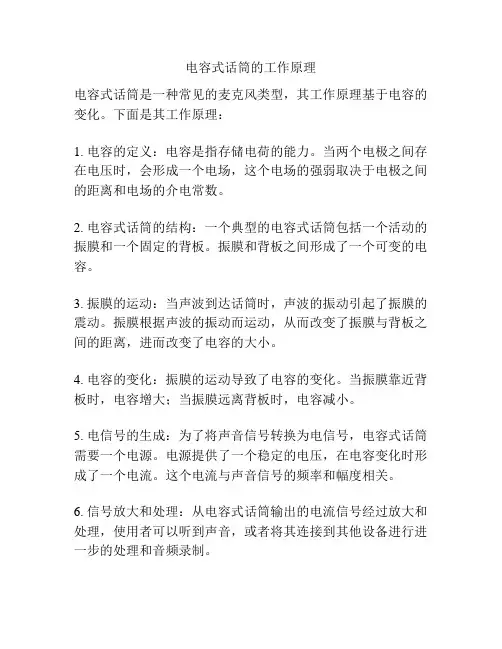

电容式话筒的工作原理
电容式话筒的工作原理
电容式话筒是一种常见的麦克风类型，其工作原理基于电容的变化。
下面是其工作原理：
1. 电容的定义：电容是指存储电荷的能力。
当两个电极之间存在电压时，会形成一个电场，这个电场的强弱取决于电极之间的距离和电场的介电常数。
2. 电容式话筒的结构：一个典型的电容式话筒包括一个活动的振膜和一个固定的背板。
振膜和背板之间形成了一个可变的电容。
3. 振膜的运动：当声波到达话筒时，声波的振动引起了振膜的震动。
振膜根据声波的振动而运动，从而改变了振膜与背板之间的距离，进而改变了电容的大小。
4. 电容的变化：振膜的运动导致了电容的变化。
当振膜靠近背板时，电容增大；当振膜远离背板时，电容减小。
5. 电信号的生成：为了将声音信号转换为电信号，电容式话筒需要一个电源。
电源提供了一个稳定的电压，在电容变化时形成了一个电流。
这个电流与声音信号的频率和幅度相关。
6. 信号放大和处理：从电容式话筒输出的电流信号经过放大和处理，使用者可以听到声音，或者将其连接到其他设备进行进一步的处理和音频录制。
总结：电容式话筒的工作原理可以归结为振膜的运动引起电容变化，进而转换为电信号。
这种麦克风类型常用于录音、通讯和声波分析等领域。
话筒录制声音的原理
话筒录制声音的原理
话筒录制声音的原理是通过将声音转化成电信号进行保存或传输。
具体原理一般有以下几种：
1. 动圈麦克风原理：话筒内部有一个金属线圈，被一个磁体包围。
当声音振动使得话筒的振膜与线圈一起振动时，线圈在磁场中感应出电流变化，这个电流就是与声音相对应的电信号。
2. 电容麦克风原理：话筒内部有一个金属膜（振膜）和一个与之相对的金属板（定向板），它们之间形成一个电容。
当声音振动使得振膜和定向板发生相对位移时，电容的大小发生变化，从而导致电荷的变化。
这个变化的电荷就是与声音相对应的电信号。
3. 电阻式麦克风原理：话筒内部有一个振动膜，膜上镀有导电材料。
当声音振动使得振动膜发生相应的振动时，导电材料的电阻也随之改变。
通过测量电阻的变化，就可以获取与声音相对应的电信号。
需要注意的是，这里讨论的是传统的电磁式或电容式麦克风原理，实际上还有其他原理的话筒，如压电式、磁电式等。
不同原理的话筒在结构和工作方式上有所区别，但基本原理都是将声音转化为电信号。
话筒的工作原理
话筒的工作原理话筒是一种用来将声音转换成电信号的装置，常被用于音频记录、广播、电视、电影等领域。
话筒的工作原理可以简单地描述为声波转换成电信号的过程。
具体来说，话筒内的振动系统将声波转换成机械振动，进而转换成电信号，而这个过程又可以分为几个部分。
1. 感应式话筒的工作原理感应式话筒是最早出现的话筒类型之一，它的工作原理是利用霍尔效应或电磁感应原理将声波转换成电信号。
感应式话筒通常由以下组件组成：（1）导线：感应式话筒内有许多细导线，它们由一个中心的金属带相互分隔而成。
这些导线的长度和形状都很重要，因为它们决定了话筒的灵敏度和频响特性。
（2）磁场：感应式话筒内也有一个磁场，通常由一个永久磁体和一个铁心组成。
当声波通过话筒时，中心振膜被带动向前后振动，导致其中的细导线在磁场中运动，进而产生电动势。
（3）输出接口：感应式话筒的输出是一个电信号，需要通过一个接口连接到调音台或录音设备。
以上三个组件共同作用，使得感应式话筒将声波转换成了电信号。
2. 电容式话筒的工作原理电容式话筒的工作原理是利用声波改变金属板间电容的原理，将声波转换成电信号。
电容式话筒和感应式话筒比较相似，但其改变电容而非电感，具体来说，电容式话筒通常由以下组件组成：（1）振膜：电容式话筒内有一个薄的金属膜，它通常是由铝或塑料制成的。
当声波通过话筒时，振膜被带动振动，导致金属板间的电容发生变化。
（2）放大器：电容式话筒需要一个外部放大器来放大电信号，否则信号会很微弱。
这个放大器可以是一个独立的设备，也可以是内部嵌入在话筒内。
（3）输出接口：电容式话筒的输出接口与感应式话筒类似，需要连接到调音台或录音设备。
以上三个组件共同作用，使得电容式话筒将声波转换成了电信号。
总的来说，话筒的工作原理就是将声波转换成电信号，然后利用这个电信号进行音频记录、广播等工作。
而不同类型的话筒，其构造和工作原理也有所差异。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容式话筒工作原理
电容式话筒是一种常用于音频录制和通信领域的麦克风。
它的工作原理基于电容器的性质和振动膜的运动。
电容式话筒主要由两个平行的金属板组成，它们之间相隔一定距离并绝缘隔离。
其中一个金属板被一个薄膜覆盖，该薄膜可以振动。
这个薄膜的运动是由声音的压力变化引起的。
当声波经过电容式话筒的振动膜时，声压波的变化会使得膜片产生振动，从而改变了两个金属板之间的距离。
当膜片向内移动时，两个金属板之间的电容会变大，而膜片向外移动时，电容会变小。
为了测量这个电容变化，电容式话筒将一个恒定的电荷施加在两个金属板之间，从而形成一个恒定的电场。
当膜片的振动引起电容的变化时，电场的强弱也会随之变化。
为了检测电容的变化，电容式话筒使用了电荷放大器。
电荷放大器会测量电容变化产生的电荷，并将其转化为电压信号。
这个电压信号经过放大和处理后，就可以被其他设备接收和转化为声音信号。
总的来说，电容式话筒的工作原理基于振动膜引起的电容变化。
它利用电容的变化来检测声波的压力变化，并将其转化为电压信号，最终将声音信息传递给其他设备。
