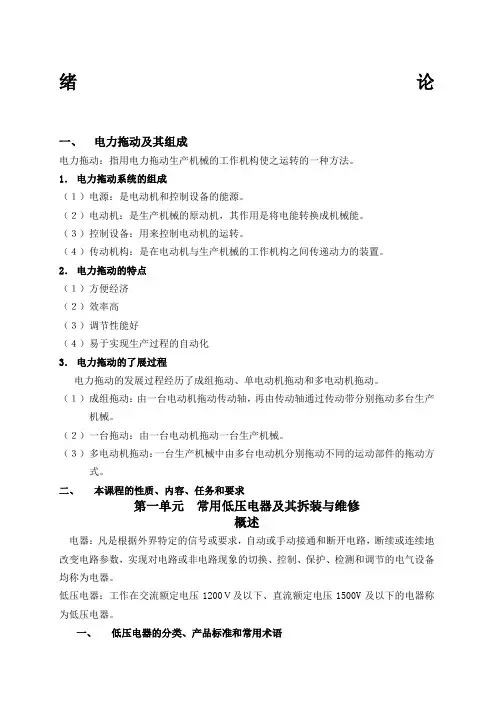

绪论
一、电力拖动及其组成
电力拖动：指用电力拖动生产机械的工作机构使之运转的一种方法。
1．电力拖动系统的组成
（１）电源：是电动机和控制设备的能源.
（２）电动机：是生产机械的原动机，其作用是将电能转换成机械能。
（３）控制设备：用来控制电动机的运转。
（４）传动机构：是在电动机与生产机械的工作机构之间传递动力的装置.
2．电力拖动的特点
（１）方便经济
（２）效率高
（３）调节性能好
（４）易于实现生产过程的自动化
3．电力拖动的了展过程
电力拖动的发展过程经历了成组拖动、单电动机拖动和多电动机拖动。
（１）成组拖动：由一台电动机拖动传动轴,再由传动轴通过传动带分别拖动多台生产机械.（２）一台拖动：由一台电动机拖动一台生产机械。
（３）多电动机拖动：一台生产机械中由多台电动机分别拖动不同的运动部件的拖动方式。
二、本课程的性质、内容、任务和要求
第一单元常用低压电器及其拆装与维修
概述
电器:凡是根据外界特定的信号或要求，自动或手动接通和断开电路，断续或连续地改变电路参数，实现对电路或非电路现象的切换、控制、保护、检测和调节的电气设备均称为电器.
低压电器:工作在交流额定电压1200Ｖ及以下、直流额定电压1500V及以下的电器称为低压电器。
一、低压电器的分类、产品标准和常用术语
１．分类
３．常用术语
(１）通断时间:从电流开始在开关电器一个极流过瞬间起，到所有极的电弧最终熄灭瞬间为止的时间间隔。
（２）分断能力：开关电器在规定的条件下，能在给定的电压下分断的预期分断电流值。
二、低压电器型号组成形式见书Ｐ５
课题一低压开关
一、刀开关
１．开启式负荷开关（胶盖刀开关、闸刀开关）
（１）型号含义
（２）结构
（３）选用
１）用于照明和电热负载时，选用额定电压220V或250V,额定电流不小于电路所有负载额定电流之和的两极开头.
２）用于控制电动机的直接启动和停止时,选用额定电压380V或500V，额定电流不小于电动机额定电流３倍的三极开关。
（４）安装与使用
１）必须垂直安装,且合闸状态时手柄朝上。
２）控制照明和电热负载时，要装接熔断器作短路和过载保护。
３）更换熔体时，必须在闸刀断开的情况下按原规格更换。
４）分、合闸操作时,应动作迅速。
（５）常见故障及处理见书Ｐ９
２．封闭式负荷开关
（１）型号含义
结构特点：一是采用了储能分合闸方式。
二是设置了联锁装置。
（２）选用
１）额定电压应不小于线路工作电压。
２）用于控制照明、电热负载时，开关的额定电流应不小于所有负载额定电流之和；用于控制电动机时开关的额定电流应不小于电动机额定电流的３倍.
（３）安装与使用
１）必须垂直安装,高度不低于1.3～１.5m。
２）外壳必须可靠接地.
３）电源进线接在静还将夹座一边的接线端子上。
负载引线接在熔断器一边的接线端子上.
（４）常见故障及处理方法P10
二、组合开关
１．型号含义
２．结构
开关的手柄有“倒”、“停”、“顺”三个位置.
电路中符号：
３．选用用于直接控制异步电动机的启动和正、反转时，开关的额定电流一般取电动机额定电流的1.5～2。
5倍.
４．安装与使用
（１）外壳应可靠接地。
（２）在箱内操作，最好装在右上方。
（３）不能用来分断故障电流。
５．故障及处理方法Ｐ１３
三、低压断路器（自动空气开关或空气断路器）
１．型号及含义
２．结构及工作原理
断路器主要由动触头、静触头、灭弧装置、操作机构、热脱扣器、电磁脱扣器及外壳组成.
电路中的符号
３．选用原则
（１）额定值不小于线路的正常工作电压和计算负载电流。
（２）热脱扣器的速定电流等于所控制负载的额定电流.
（３）ＩＺ≥KI st I Z—脱扣整定电流Ｋ－安全系数Ｉst－电动机的启动电流
（４）欠压脱扣器的额定电压应等于线路的额定电压。
（５）断路器的极限通断能力应不小于电路最大短路电流。
４．安装与使用
（１）垂直安装,电源引线应接到上端，负载引线接到下端。
（２）在电源进线侧必须加装刀开关或熔断器，以形成明显的断点。
５．故障及处理Ｐ16
例１－１
课题二熔断器
熔断器是低压配电网络和电力拖动系统中主要用作短路保护的电器。
使用时串联在被保护的电路中。
１．熔断器的结构与主要技术参数
（１）熔断器的结构主要由熔体、安装熔体的熔管和熔座组成。
（２）技术参数
１）额定电压指能保证熔断器长期正常工作的电压。
２）额定电流指保证熔断器能长期工作的电流
２．常用的低压熔器
（1）RC1A系列熔断器（瓷插式熔断器)
1）型号及含义
2）结构
3)用途在交流50HZ、额定电压380V及以下、额定电流200A及以下人低压线路末端或分支电路中,作为电气设备的短路保护及一定程度的过载保护。
（2）RL1系列螺旋式熔断器
1)型号及含义
2）结构由瓷帽、熔断器、瓷套、上接线座、下接线座和瓷座组成。
3)用途广泛应用于控制箱、配电屏、机床设备及振动较大的场合，在交流额定电压500V、额定电流200A及以下的电路中，作为短路保护器件。
（3)RM10系列无填料封闭管式熔断器
1）型号及含义
2）结构特点：一是采用钢纸管作熔管，二是采用变截面锌片作熔体,灭弧容易。
3）用途适用于交流50HZ、额定电压380V或直流额定电压440V及以下电压等级的动力网络和成套配电设备中，作为导线、电缆及较大容量电气设备的短路和连续过载保护。
３．熔断器的选择
(1）类型的选择根据使用环境和负荷性质选择
(2）额定电流的选择
1）照明、电热负载，熔体的额定电流应等于或稍大于负载的额定电流。
2）一台电动机
启动不频繁时：I
RN ≥（1.5—2.5)I
N
启动频繁时：I
RN
≥（3—3.5)I
N
I RN -熔体的额定电流 I
N
-电动机的额定电流。
