《实验练习使用多用电表》课件精讲
测量量 用多用电表测量小灯泡的 比较项 电压
用多用电表测量小灯泡的电 流
示意图 用直流电源对小灯泡正常 供电 (1)将多用电表的选择开关 旋至直流电压挡，其量程 应大于小灯泡两端电压的 估计值(2)用两表笔分别接 触灯泡两端的接线柱，注 意红表笔接触点的电势应 比黑表笔的高(3)根据表盘 上相关量程的直流电压标 度读数 把小灯泡的一个接线柱上的 导线卸开 (1)将多用电表的选择开关旋 至直流电流挡，其量程应大 于通过灯泡电流的估计值(2) 把多用表串联在刚才卸开的 电路中，注意电流应从红表 笔流入电表 (3)闭合开关，根据表盘上相 应量程的直流电流刻度读数
(2)测反向电阻：将多用电表的选择开关旋至高倍 率的欧姆挡(例如“×1 k”)，变换挡位之后，须 再次把两表笔短接调零，将黑表笔接触二极管的 负极，红表笔接触二极管的正极，稳定后读取示 数乘上倍率(例如1 k)，求出反向电阻R2.
当R1与R2相差很大时，说明二极管质量较好；当 R1与R2相差较小时，说明二极管质量不好．如果 R1与R2均较小，可能二极管短路；如果R1与R2均 较大，可能二极管断路．
四、数据处理 1．测电阻时，电阻值等于表针的示数与倍率的 乘积．指针示数的读数一般读两位有效数字． 2．如果所读表盘的最小刻度为1、0.1、0.001等， 读数时应读到最小刻度的下一位，若表盘的最 小刻度为0.2、0.02、0.5、0.05等，读数时只读 到与最小刻度位数相同即可．
五、误差分析 1．电池用旧后，电动势会减小，内电阻会变大， 致使电阻测量值偏大，要及时换电池． 2．欧姆表的表盘刻度不均匀，估读时易带来误 差． 3．由于欧姆表刻度的非线性，表头指针偏转过 大或过小都会使误差增大，因此要选用恰当挡 位，使指针指中值附近． 4．读数时的观测易形成偶然误差，要垂直表盘 正对指针读数．
2．用多用电表测黑箱时，一定要先用电压挡判 断其内有无电源，确定无电源后才能使用欧姆 挡测量． 3．用多用电表测电流和电压时，要先选择量程 再进行测量，且不要把量程当成倍率． 4．不论使用哪一挡位，电流必须从红表笔流入， 从黑表笔流出.
步骤
注意：
在测量小灯泡的直流电压或电流时，量程选择要 适当，以使表针在测量范围内偏转得尽量大一些， 这样测量结果会比较准确．
5．用多用电表测电阻 (1)选挡：一般欧姆表都有多个挡位，测量时要进 行合理选挡，使读数应在中值刻度附近，若指 针偏转角度较小，说明待测电阻阻值较大，应 选较大倍率的挡位，否则换倍率较小的挡位． (2)电阻调零：即将红黑表笔短接，调节欧姆调零 电阻旋钮，使指针指右端电阻零刻度． (3)测量：将待测电阻与别的元件断开，一定不要 用手接触表笔，将红黑表笔接被测电阻两端进 行测量．
7．探索黑箱内的电学元件
判断元件 电源 电阻 二极管 电容器 电感线圈 应用挡位 电压挡 欧姆挡 欧姆挡 欧姆挡 欧姆挡 现象 两接线柱正、反接时均无示数 说明无电源 两接线柱间正、反接时示数相 同
正接时示数很小，反接时示数 很大 指针先指“0 Ω”后逐渐增大 到“∞”，且转动越来越慢
示数由“∞”逐渐减小到某一 较小固定示数
二、实验器材 多用电表、电学黑箱、直流电源、开关、导线若 干、小灯泡、二极管、定值电阻(大、中、小)三 个． 三、实验步骤 1．观察多用电表的外形，认识选择开关的测量 项目及量程． 2．检查多用电表的指针是否停在表盘刻度左端 的零位置．若不指零，则可用小螺丝刀进行机械 调零． 3．将红、黑表笔分别插入“＋”“－”插孔． 4．用多用电表测电压、电流
3．二极管的单向导电性：晶体二极管是半导体 材料制成的，它有两个极，一个叫正极，一个叫 负极，它的符号如图甲所示． 晶体二极管具有单向导电性(符号上的箭头表示允 许电流通过的方向)．当给二极管加正向电压时， 它的电阻很小，电路导通，如图乙所示；当给二 极管加反向电压时，它的电阻很大，电路截止， 如图丙所示．
1.了解多用电表的构造和原理，掌握多用电表的 使用方法。 2.会使用多用电表测电压、电流及电阻。 3.会用多用电表测量二极管的正、反向电阻，并 据此判断二极管的正、负极，会用多用电表探索 黑箱中的电学元件。
实验要点精讲
一、实验原理
1．表盘：多用电表可以用来测量电流、 电压、电阻等，并且每一种测量都有 几个量程．外形如图，上半部为表头， 表盘上有电流、电压、电阻等多种量 程的刻度；下半部为选择开关，它的 四周刻有各种测量项目和量程．另外， 还有欧姆调零旋钮，指针定位螺丝和 测试笔的插孔．
六、注意事项 1．使用多用电表“十忌” (1)忌不调零就使用多用电表． (2)忌搞错连接方式，测电压需并联，测电流需串 联． (3)忌搞反直孔流出．
(4)忌用手接触测试笔的金属杆，特别在测电阻时， 更应注意不要用手接触测试笔的金属杆． (5)忌不进行欧姆表调零，就用多用电表测电阻 值． (6)忌只看读数不乘倍率． (7)改换欧姆挡量程后，忌不重新调零． (8)忌把电阻同其他电路联在一起进行测量． (9)忌把电池装在多用电表内长期不用． (10)多用电表不用时，忌选择开关置于欧姆挡．
(4)读数：要用刻度盘上的读数乘以选择开关所指 的倍数即得到待测电阻的阻值． (5)若需要换挡测量新的电阻需要重复以上(1)～(4) 步． (6)测量完毕，将表笔从插孔中拔出，并将选择开 关置于“OFF”挡，长期不用时，应将多用电表 中的电池取出．
6．测二极管的正、反向电阻 (1)测正向电阻：用多用电表的电阻挡，量程拨到 “×10”的位置上，将红表笔插入“＋”插孔， 黑表笔插入“－”插孔，然后两表笔短接进行 电阻挡调零后，将黑表笔接触二极管正极，红 表笔接触二极管负极，稳定后读取示数乘上倍 率求出正向电阻R1.
由于多用电表的测量项目和量程比较多，而表盘 的空间有限，所以并不是每个项目的量程都有专 门的标度，有些标度就属于共用标度，如图中的 第二行就是交、直流电流和交、直流电压共用的 标度．
2．挡位：如图所示，其中1、2为电流测量端，3、 4为电压测量端，5为电阻测量端，测量时，黑表 笔插入“－”插孔，红表笔插入“＋”插孔，并 通过转换开关接入与待测量相应的测量端．
合集下载
实验：练习使用多用电表课件
2．测量通过小灯泡的电流． (1)多用电表直流电流挡与电流表原理相同，测量时应使电表与 待测电路串联． (2)红表笔插入“＋”插孔，黑表笔插入“－”插孔．测量时， 使电流从红表笔流入(即红表笔接与电源正极相接的一端)，从黑表 笔流出(即黑表笔接与电源负极相接的一端)，如图所示．
3．测电阻． (1)使用多用电表测电阻的步骤． ①机械调零：使用前若表针没有停在左端“0”位置，要用螺丝刀 转动调零定位螺丝，使指针指零． ②选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准 欧姆挡的合适挡位． ③欧姆调零：将红、黑表笔短接，调整调零电阻旋钮，使指针 指在表盘右端“0”刻度处. ④测量读数：将两表笔分别与待测电阻的两端接触，表针示数 乘以量程倍率即为待测电阻阻值． ⑤测另一电阻时重复②③④. ⑥实验完毕，应将选择开关置于“OFF”挡或交流电压最高挡．
【审题指导】欧姆表指针示数与倍率的乘积是欧姆表所测电阻 的阻值；欧姆表指针偏转角度越大，说明指针示数较小；所选挡位 太大，应换小挡；根据电流表的量程由图示表盘确定其分度值，读 出电流表示数． 解析：电阻一定要选择最上行的刻度进行读数再乘以倍率．由图中 指针所指的位置可读得22，×10得被测电阻阻值为220 Ω.使用直流 电流或电压挡读数时，要看第二行刻度线进行读数，第三行为交流 电压及半导体放大倍数的．读电流时要先算出此数据的最大值是所 选电流表量程的倍率(本题要选择最大量程为10 mA)，再从指针所指 位置读出数值3.9，除以这个倍率(10)，便是待测电流值，即0.39
答案：(1)A (2)短暂 (3)5.0 如图
点评：本题根据是明确多用电表的使用方法，黑箱问题判断可 以先判断有无电源，然后在判断有无二极管，最后判断可能的内部 结构．
题型三 电源的电动势及内阻
《实验：练习使用多用电表》PPT课件
(3)当选用量程为10 V的电压挡测量电压时，表针也指于图示位置，则所测电压
为________V。
25
解析
(1)欧姆表读数：对应最上一行刻度值为15，倍率为“×100”，读数为
1.5×103 Ω；测2.0×104 Ω的电阻时应选“×1 k”的欧姆挡。
(2)选 50 mA 电流挡，则每一小格表示 1 mA，测量的精确度为 1 mA，应估读到
测量小灯泡的电压
测量小灯泡的电流
用直流电源对小灯泡正常供电
把小灯泡的一个接线柱上的导线拆开
示意图
(1)将多用电表的选择开关旋至直流电压挡，
其量程应大于小灯泡两端电压的估计值
步骤
(2)用两表笔分别接触灯泡两端的接线柱，注
意红表笔接触点的电势应比黑表笔的高
(3)根据表盘上相关量程的直流电压标度读数
12
(1)将多用电表的选择开关旋至直流电流挡，
欧姆表刻度不均匀，读最上一排刻度线；直流电流、直流电压刻度均匀，读中间
刻度线。
2.电压表、电流表的读数要看清选择开关所选择的量程，搞清楚每一小格表示多少
及应读到的有效数字位数。
23
[试题案例]
[例2] 如图所示为多用电表的刻度盘。若选用倍率为“×100”的电阻挡测电阻时，
表针指示如图所示，则：
(1) 所 测 电 阻 的 阻 值 为 ________Ω ； 如 果 要 用 此 多 用 电 表 测 量 一 个 阻 值 约 为
阻小，测乙元件偏转角小，说明电阻大，所以R乙＞R甲。
9
[思考判断]
(1)多用电表所有刻度线都是均匀的。(× )
(2)用多用电表无论是测电压或是测电流时电流总是从红表笔流入，从黑表笔流
出。(√ )
为________V。
25
解析
(1)欧姆表读数：对应最上一行刻度值为15，倍率为“×100”，读数为
1.5×103 Ω；测2.0×104 Ω的电阻时应选“×1 k”的欧姆挡。
(2)选 50 mA 电流挡，则每一小格表示 1 mA，测量的精确度为 1 mA，应估读到
测量小灯泡的电压
测量小灯泡的电流
用直流电源对小灯泡正常供电
把小灯泡的一个接线柱上的导线拆开
示意图
(1)将多用电表的选择开关旋至直流电压挡，
其量程应大于小灯泡两端电压的估计值
步骤
(2)用两表笔分别接触灯泡两端的接线柱，注
意红表笔接触点的电势应比黑表笔的高
(3)根据表盘上相关量程的直流电压标度读数
12
(1)将多用电表的选择开关旋至直流电流挡，
欧姆表刻度不均匀，读最上一排刻度线；直流电流、直流电压刻度均匀，读中间
刻度线。
2.电压表、电流表的读数要看清选择开关所选择的量程，搞清楚每一小格表示多少
及应读到的有效数字位数。
23
[试题案例]
[例2] 如图所示为多用电表的刻度盘。若选用倍率为“×100”的电阻挡测电阻时，
表针指示如图所示，则：
(1) 所 测 电 阻 的 阻 值 为 ________Ω ； 如 果 要 用 此 多 用 电 表 测 量 一 个 阻 值 约 为
阻小，测乙元件偏转角小，说明电阻大，所以R乙＞R甲。
9
[思考判断]
(1)多用电表所有刻度线都是均匀的。(× )
(2)用多用电表无论是测电压或是测电流时电流总是从红表笔流入，从黑表笔流
出。(√ )
练习使用多用电表 ppt课件
当Rx
R内，
I
Ig 2
当Rx
2R内，I
Ig 3
当Rx
3R内，I
Ig 4
当Rx
4R内， I
Ig 5
当Rx ， I 0
R中
0
......... (1)零刻度在右边，左边为无限大 （与电流表、电压表相反）
(2)刻度不均匀,左边密、右边稀。
ppt课件
5
思考:电压表电流表和欧姆表都有一个表头能不能让它们共用 一个表头制成一个多用电表呢?
复位
指针式多用电表
ppt课件
24
2.7 学生实验： 练习使用多用电表
指针式多用电表
数字式多用电表
ppt课件
1
回顾：电表的改装
ppt课件
2
讨论：如何将电流表改装成直接测量电阻的仪表？
ppt课件
3
一、欧姆表——多用电表电阻档 1、测电阻的原理:闭合电路欧姆定律
(把电阻的测量转换为电流测量)
改变Rx ,电流Ix 随之改变,Rx与Ix 一一对应. 表头 刻度Ix Rx
+G _
E E
A+
A
34 5
2
6
1
S
_
B
特点：电流均从红表笔流入 多用电表！
欧姆表的内部电源正极与
黑ppt课件表笔相连！
7
二、多用电表的表盘
右端标有“0”， 电阻刻度线 直流电流、电压刻 度线
交流电压
机械调零钮
选择开关
欧姆调零旋钮
ppt课件
表笔插孔
8
三、多用电表—测电阻
①机械调零：用小螺丝刀调节表盘 下方的机械调零螺丝，使表针指在 刻度左边“0”的位置 ②选挡:测电阻时选择合适的倍率.
11.5实验练习使用多用电表备课堂共11张PPT
4x3 16x9
宽屏测试图案(16:9)
纵横比测试
(应出现圆形)

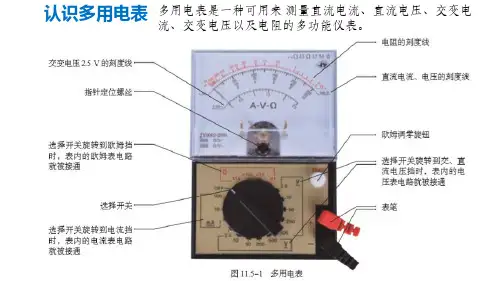

认识多用电表 多用电表是一种可用来 测量直流电流、直流电压、交变电
流、交变电压以及电阻的多功能仪表。
使用多用电表
第一步：机械调零
第二步：旋转挡位
如果测电阻，先端接红黑表 笔，进行欧姆调零 测量完毕，开关旋转到OFF挡
使用多用电表——测量小灯泡的ห้องสมุดไป่ตู้压
注意：红表笔接触 点的电势应该比黑 表笔高
使用多用电表——测量小灯泡的电流
课堂练习
在“测定金属的电阻率”的实验中，在连接电 路前，先利用多用电表×10档粗略测量金属丝 的电阻Rx，其示数如图所示，则该电阻丝电阻 值约为( C) A. 150Ω B. 19Ω C. 110Ω D. 11Ω
数字式多用电表
课堂小结
1. 多用电表的结构：
2. 用多用电表测电压：红表笔接触点的电势应该比 黑表笔高 3. 用多用电表测电流：电流应该从红表笔流入电流 表 4. 用多用电表测电阻：每次换档位，在测量前进行 欧姆调零
注意：电流应该从 红表笔流入电流表
使用多用电表——测量电阻
旋转合适 挡位使指 针在中间
区域
结果乘以 所选挡位
倍率
使用 •机械调零 •选择档位 •红黑表笔短接进行 欧姆调零 •测量 •关闭：置于OFF档
课堂练习
在使用多用电表测电阻时，一同学选用“×10Ω”挡， 调整欧姆零点后测量一电阻的阻值，发现指针向右偏 转幅度太小，为了把电阻的阻值测得更准确些，下列 判断和做法正确的是( D ) A. 换用“×1Ω”挡，直接测量 B. 换用“×100Ω”挡，直接测量 C. 换用“×1Ω”挡，重新调整欧姆零点后测量 D. 换用“×100Ω”挡，重新调整欧姆零点后测量
实验：练习使用多用电表(高中物理教学课件)

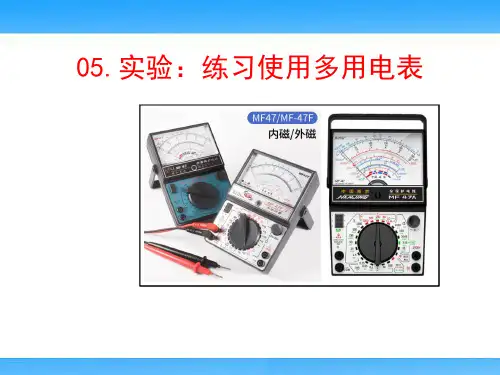

05.实验：练习使用多用电表 图片区
一.多用电表的功能与外部结构
1.功能：多用电表是多功能仪表，可用来测量直 流电流、直流电压、交变电压以及电阻。一般不 测量交变电流。
一.多用电表的功能与外部结构 2.外部结构
表盘
面板
一.多用电表的功能与外部结构 ①表盘
电阻刻度线
直流电流，直流 电压，交变电压 刻度线
红表笔接 A
B
B
C
A
C
黑表笔接 B
A
C
B
C
A
阻值Ω 100 100 100.1k 160 100k 60
（1）电阻接在 AB 两点间，阻值 A
为 100 Ω。
（2）二级管接在 AC 两点间，阻 值为 A Ω。
C
（3）画出电路图
B
祝你学业有成
2024年4月28日星期日8时34分20秒
甲
乙
例3.如图所示，电池、开关和灯泡组成串联电路。当闭 合开关时，发现灯泡不发光，有可能是以下原因造成的：
（1）电池没电了； （2）开关接触不良； （3）灯泡和灯泡座接触不良 为了判断究竟是以上哪种原因造成的，
在闭合开关且不拆开导线的情况下，用多用电表2.5V直 流电压挡进行检测。多用电表红、黑表笔应该分别接触 何处？根据电压表读数怎样作出判断？
A．用螺丝刀调节表盘下中 间部位的指针定位螺丝，使 表针指向“0”； B．将红表笔和黑表笔接触； C．把选择开关旋转到“×1k”位置； D．把选择开关旋转到“×100”位置； E．调节欧姆调零旋钮使表针指向欧姆零点。
答：D、B、E、然后进行测电阻和读数了。
例2.如图所示，这个多用电表没有OFF挡。两位 同学用过这个多用电表以后，分别把选择开关放 在甲、乙所示的位置。你认为谁的做法符合规范？ 不规范的做法可能会有何种风险？
一.多用电表的功能与外部结构
1.功能：多用电表是多功能仪表，可用来测量直 流电流、直流电压、交变电压以及电阻。一般不 测量交变电流。
一.多用电表的功能与外部结构 2.外部结构
表盘
面板
一.多用电表的功能与外部结构 ①表盘
电阻刻度线
直流电流，直流 电压，交变电压 刻度线
红表笔接 A
B
B
C
A
C
黑表笔接 B
A
C
B
C
A
阻值Ω 100 100 100.1k 160 100k 60
（1）电阻接在 AB 两点间，阻值 A
为 100 Ω。
（2）二级管接在 AC 两点间，阻 值为 A Ω。
C
（3）画出电路图
B
祝你学业有成
2024年4月28日星期日8时34分20秒
甲
乙
例3.如图所示，电池、开关和灯泡组成串联电路。当闭 合开关时，发现灯泡不发光，有可能是以下原因造成的：
（1）电池没电了； （2）开关接触不良； （3）灯泡和灯泡座接触不良 为了判断究竟是以上哪种原因造成的，
在闭合开关且不拆开导线的情况下，用多用电表2.5V直 流电压挡进行检测。多用电表红、黑表笔应该分别接触 何处？根据电压表读数怎样作出判断？
A．用螺丝刀调节表盘下中 间部位的指针定位螺丝，使 表针指向“0”； B．将红表笔和黑表笔接触； C．把选择开关旋转到“×1k”位置； D．把选择开关旋转到“×100”位置； E．调节欧姆调零旋钮使表针指向欧姆零点。
答：D、B、E、然后进行测电阻和读数了。
例2.如图所示，这个多用电表没有OFF挡。两位 同学用过这个多用电表以后，分别把选择开关放 在甲、乙所示的位置。你认为谁的做法符合规范？ 不规范的做法可能会有何种风险？
实验练习使用多用电表课件课件
5. 用多用电表欧姆挡测电阻,有许多注意事项,下列说法中
哪些是错误的 （
A ）D
A. 测量前必须调定位螺丝 , 待指针指零 , 而且每测一次
电阻都要重新调零
B. 每次换挡后必须重新进行电阻调零
C. 待测电阻如果是连接在某电路中，应把它先与其他元件
断开，再进行测量
D. 两个表笔要与待测电阻接触良好才能测得较准确，为
率从大到小依次实验直到指针指到中央附近。 (3)欧姆调零: 将红、黑表笔短接，调整欧姆调零旋钮使指针
指在欧姆表零刻度线位置。若“欧姆零点”旋钮右旋到底也 不能调零，应更换表内电池。
第10页，幻灯片共43页
问题6:怎样用多用电表测量定值电阻?测量中应注意什 么？
(4)测量读数: 将待测电阻从电路中拆下，将欧姆表的两个表 笔搭接在待测电阻两端，如果指针在中央附近，表针示数乘
8.1×100Ω 81×10Ω
偏角小 ——示数过大 ——倍率过低 偏角大 ——示数过小 ——倍率过高 倍率合适 -指针指在刻度中央附近，误差较小。
第14页，幻灯片共43页
问题8:怎样用多用电表测量二极管的正、反向电阻?测 量中应注意什么?
1.首先弄清两个问题:
（1）二极管的单向导电性。 二极管是一种半导体元件. 导电特点: 电流从正极流入时电阻较小; 电流从正极流出时电阻较大。
欧姆表的刻度方向与电流表的刻度方向相反 。
2．调整定位螺丝 3．选择开关 4．欧姆调零旋钮
S
调整定 位螺丝
K
选择 开关
T
欧姆调 零旋钮
第3页，幻灯片共43页
问题2:多用电表有几种?多用电表可以测哪些物理量？
指针式多用电表
数字式多用电表
多用电表可以测量电流、电压和电阻等物理量 第4页，幻灯片共43页
《实验：练习使用多用电表》PPT精品课件
整欧姆零点之后将黑表笔接触二极管的负极，红表笔接触二极管的正极.
例3 某同学利用多用电表测量二极管的反向电阻(二极管具有单向导电 性，电流正向通过时几乎没有电阻，电流反向时，电阻很大).完成下列 测量步骤： (1)检查多用电表的机械零点. (2)将红、黑表笔分别插入“＋”、“－”插孔，二极管的两个极分别记 作a和b，将红表笔接a端时，表针几乎不偏转，接b端时偏转角度很大， 则为了测量该二极管的反向电阻，应将红表笔接二极管的__a___(选填“a” 或“b”)端.
1.认识二极管：如图4所示，它由半导体材料制成，左端为正极，右端为
负极.
特点：电流从正极流入时电阻很小，而从正极流出时
电阻很大.
2.多用电表测二极管的正反向电阻
图4
(1)测二极管正向电阻：将多用电表的选择开关选至低倍率的欧姆挡，调
整欧姆零点之后将黑表笔接触二极管的正极，红表笔接触二极管的负极.
(2)测二极管反向电阻：将多用电表的选择开关选至高倍率的欧姆挡，调
图8
b
电阻×100
___3_2_0___ Ω
123
解析 直流电流10 mA挡，读第二行刻度“0～10”一排，最小分度值为 0.2 mA，估读到0.1 mA就可以了，读数为2.0 mA； 直流电压50 V挡，读第二行刻度“0～50” 一排，最小分度值为1 V，估读到0.1 V就 可以了，读数为10.0 V； 电阻×100挡，读第一行刻度，测量值等于 表盘上读数“3.2”乘以倍率100，读数为 320 Ω.
例2 如图3所示为多用电表的刻度盘.若选用倍率为“×100”的电阻挡
测电阻时，表针指示如图所示，则：
(1)所测电阻的阻值为_1_._5_×_1_0_3_ Ω；
如果要用此多用电表测量一个阻
物理选修实验练习使用多用电表PPT课件
【探究一：测量小灯泡的电压】
1.测量直流电压的步骤。
(1)将多用电表选择开关旋到直流电压挡。
(2)根据待测电压的估计值选择量程。如果难以估测待测电 压值，应按照从大到小的顺序，先将选择开关旋到最大量程 上试测，然后根据测量出的数值，重新确定适当的量程再进 行测量。
(3)测量时，用红、黑表笔使多用电表跟小灯泡L并联，注 意使电流从“＋”插孔流入多用电表，从“－”插孔流出多 用电表，检查无误后再闭合开关S，如图所示。
(1)二极管的单向导电性 二极管是一种半导体元件。 导电特点: 电流从正极流入时电阻较小； 电流从正极流出时电阻较大。 (2)欧姆表中电流的方向 电流从欧姆表的黑表笔流出， 经过被测电阻,从红表笔流入。
＋－
I
Rx
(3)测量二极管的正向电阻 ①选挡:将选择开关旋至低倍率
的欧姆挡(例如“×10”挡)。 ②欧姆调零。 ③测量:将黑表笔接触二极管正
极,红表笔接触二极管负极。
(4)测量二极管的反向电阻 ①选挡:将选择开关旋至高倍率 的欧姆挡(例如“×100”挡)。 ②欧姆调零。 ③测量:将黑表笔接触二极管负 极,红表笔接触二极管正极。
为别人鼓掌的人也是在给自己的生命加油。
2019/9/23
17
9 实验：练习使用多用电表
在识别电阻挡和电压挡电路时，可以把虚线框 内的电路当成一个电流表。
11、.开2为关电S调流到表1、
E
E
32、、43为、欧4、姆5表、6 5个、位6为置电时压电表表分
别测的是什么?
234 5
1
6
A
B
2电.在流测：量1大电流或 电中电压 哪压时 个：两 位6大个 置位 的置 量 程比较大?
(4)根据挡位所指的量程以及指针所指的刻度值，读出电压 表的示数。
