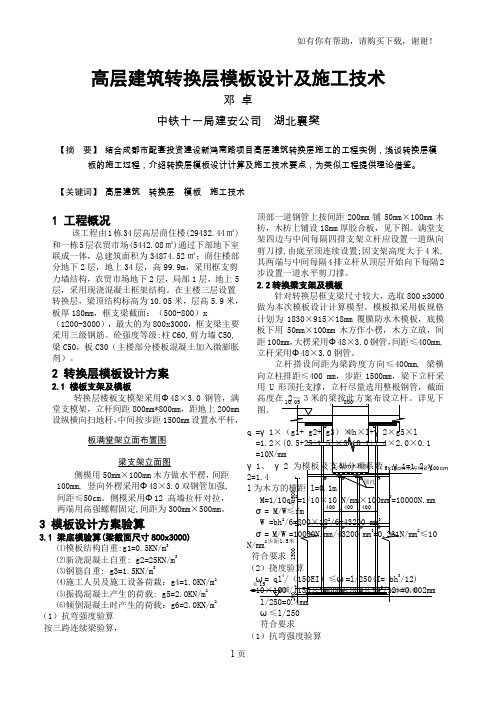

高层建筑转换层模板设计及施工技术邓卓中铁十一局建安公司湖北襄樊【摘要】结合成都市配套投资建设新鸿南路项目高层建筑转换层施工的工程实例，浅谈转换层模板的施工过程，介绍转换层模板设计计算及施工技术要点，为类似工程提供理论借鉴。
【关键词】高层建筑转换层模板施工技术1 工程概况该工程由1栋34层高层商住楼(29432.44㎡)和一栋5层农贸市场(5442.08㎡)通过下部地下室联成一体，总建筑面积为34874.52㎡；商住楼部分地下2层，地上34层，高99.9m，采用框支剪力墙结构，农贸市场地下2层，局部1层，地上5层，采用现浇混凝土框架结构。
在主楼三层设置转换层，梁顶结构标高为10.05米，层高5.9米，板厚180mm，框支梁截面：（500-800）x（1200-3000），最大的为800x3000，框支梁主要采用三级钢筋。
砼强度等级:柱C60,剪力墙C50,梁C50，板C30（主楼部分楼板混凝土加入微膨胀剂）。
2 转换层模板设计方案2.1 楼板支架及模板转换层楼板支模架采用Φ48×3.0钢管，满堂支模架，立杆间距800mm*800mm，距地上200mm 设纵横向扫地杆，中间按步距1500mm设置水平杆，顶部一道钢管上按间距200mm铺50mm×100mm木枋，木枋上铺设18mm厚胶合板，见下图。
满堂支架四边与中间每隔四排支架立杆应设置一道纵向剪刀撑,由底至顶连续设置;因支架高度大于4米,其两端与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑。
2.2转换梁支架及模板针对转换层框支梁尺寸较大，选取800 x3000做为本次模板设计计算模型。
模板拟采用板规格计划为1830×915×18mm覆膜防水木模板，底模板下用50mm×100mm木方作小楞，木方立放，间距100mm，大楞采用Φ48×3.0钢管，间距≤400mm,立杆采用Φ48×3.0钢管。
