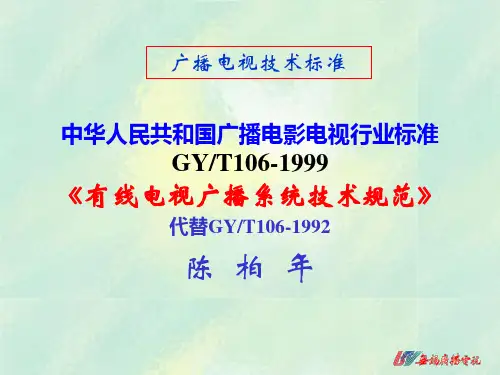

广播电视技术标准 中华人民共和国广播电影电视行业标准
GY/T106-1999
《有线电视广播系统技术规范》
代替GY/T10本标准规定了有线电视广播系统的术语、频率 配置、传输方式、系统的综合业务、技术参数、 测试方法、安全要求和验收规则。 • 本标准适用于频段为 5～1000 MHz有线电视广 播系统的规则设计、工程验收、运行维护。
3定义
• 3.1有线电视cable television(CATV) • 用射频电缆、光缆、多路微波或其组合来传输、 分配和交换声音、图像及数据信号的电视系统。 • 3.2付费电视pay TV • 采用加、解扰技术，用户需额外付费方可收看 的电视节目。 • 3.3前端head end • 在有线电视系统中，用以处理需要传输的由天 线接收的各种无线信号和自办节目信号的设备。
有线电视技术规范
有线电视技术规范有线电视技术教程第一章光纤与光缆第一节光纤的基础知识一、光纤1、光纤通信：十一光波作载波，以光缆作为传输线路的通信系统。
2、光纤通信的优点：（1）传输频带宽、通信容量大。
（2）传输损耗大。
（3）不受电磁干扰。
（4）线径细，重量轻。
（5）资源丰富（6）挠性好。
（7）不怕潮湿，耐高压，抗腐蚀。
（8）安全保密。
二、光纤色谱光纤色谱是光缆接续中的基准，在光缆接续过程中应有统一的接续顺序，根据YD/T901-2001中规定：1、束管中光纤的色谱：注解：a:束管中光纤不足12芯时，色谱从1号连续使用。
b: 标准色谱中，6号白色也可用自然色代替,称为色谱W。
c: 12号也可用为天蓝色。
2、光缆中束管的色谱如下：注解：1管为领色，如1管无光纤依次按顺序向下排列。
三、单模与多模1、单模光纤：光以单一路径通过这种光纤。
以激光器为光源尺寸：（1）8/125um （2）9/125um （3）10/125um优点：单模光纤相比于多模光纤可支持更长传输距离，在100MBPS的以太网以至这行的1G千兆网，单模光纤都可支持超过5000m的传输距离。
单模传输示意图2、多模光纤：光以多重路径通过这种光纤。
以发光二极管或激光器为光源。
尺寸：（1）欧洲：50/125um （2）美国：62.5/125特点：传输稳定，网络造价便宜。
缺点：传输距离短，多模光纤最长可支持2000米的传输距离，而于1GpS千兆网中，多模光纤最高可支持550米的传输距离。
多模传输示意图第二节有线电视光纤的使用一、光跳线光跳线规格大体分为以下几种：1、FC2、SC3、ST4、适用于有线电视中的两种光跳线（1）FC/APC （2）SC/APC二、光纤适配器光纤适配器(又名法兰盘),是光纤活动连接器对中连接部件。
系列产品包括：FC.SC. ST. LC. MTRJ.广泛应用于光配线架(ODF). 光纤通信设备. 仪器等。
性能超群,稳定可靠。
1、FC2、3、ST三、有线电视中系统光缆的使用在有线电视系统中应采用单模光纤单模光纤(Single Mode Fiber)：中心玻璃芯很细(芯径一般为9或10μm)，只能传一种模式的光。
有线电视光纤到户(C-FTTH)系统技术规范设备管理-v1-20151123
有线电视光纤到户（FTTH）系统技术规范设备管理目录1 范围 (3)2 规范性引用文件 (3)3 缩略语 (3)4 C-FTTH网络管理总体要求 (3)4.1 概述 (3)4.2 基于SNMP的网络管理 (3)4.3 基于SNMP和TR069的网络管理 (4)5 基于SNMP协议的C-FTTH网元管理要求 (6)5.1 EMS通用要求 (6)5.2 EMS配置管理功能要求 (6)5.3 EMS故障管理要求 (9)5.4 EMS性能管理要求 (12)5.5 EMS安全管理要求 (15)5.6 EMS日志管理 (16)5.7 EMS策略管理 (17)6 C-FTTH设备管理信息库（MIB）定义及实现 (17)6.1 设备管理信息库（MIB）框架 (17)6.2 C-FTTH设备管理信息库（MIB）定义 (18)6.3 C-FTTH设备管理信息库（MIB）实现 (18)7 基于TR069协议的C-FTTH终端管理要求 (19)7.1 TR069终端管理数据模型 (19)7.2 TR069终端管理系统要求 (19)8 C-FTTH本地管理要求 (26)8.1 基本要求 (26)8.2 配置管理要求 (26)8.3 性能管理要求 (26)8.4 故障管理要求 (27)8.5 安全管理要求 (27)附录A EPON设备MIB实现 (27)附录B RF Overlay光接收机设备MIB实现 (27)附录C I-PON光接收机设备MIB实现 (27)附录D 光放大器设备MIB实现 (27)附录E GPON设备MIB实现 (27)附录F 告警MIB实现 (27)1 范围适用于C-FTTH网络的RF Overlay和I-PON技术方案。
2 规范性引用文件3 缩略语待补充完整C-FTTHFTTxOBNOINSNMPORx4 C-FTTH网络管理总体要求4.1 概述C-FTTH承载广播电视业务或宽带接入业务，采用RF传输模式或者基带数字传输模式。
有线电视网络光纤到户技术规范
有线电视网络光纤到户技术规范有线电视网络光纤到户(C-FTTH)技术规范(lintk从多篇网页中搜索出来整理汇总,难免错漏,请指正)总体目录前言有线电视网络光纤到户(C-FTTH)是有线电视接入网的发展方向。
随着有线电视网络光纤到户趋势日益明显,广播电视行业迫切需要一个新的行业标准,规范C-FTTH的体系架构和相关总体要求,以指导现有各种技术方案的有线电视HFC网络以合理的模式向C-FTTH演进,更好地为今后C-FTTH产业化发展发挥指导作用。
1. 范围本标准规定了有线电视网络光纤到户(C-FTTH)的体系结构和总体要求概要地规范了FTTH用光缆及线路辅助设施的基本要求。
本标准适用于有线电视网络光纤到户(C-FTTH)网络建设和系统设备的研发、生产和使用。
2. 规范性引用文件GB/T 0- HFC网络设备管理系统规范GY/T 5073- 有线电视网络工程施工及验收规范YD/T 1475- 接入网技术要求——基于以太网方式的无源光网络(EPON)YD/T 1636- 光纤到户(FTTH)体系结构和总体要求YD/T 2274- 接入网技术要求10Gbit/s以太网无源光网络(10G-EPON)YD/T 1949 接入网技术要求——吉比特的无源光网络(GPON) YD/T 2402 接入网技术要求 10Gbit/s无源光网络(XG-PON)IEEE Std 802.3 信息技术一系统间的通信和信息交换一局域网和城域网一特定要求第3部分:CSMA/CD接入方法和物理层规范IEEE Std802.3av 信息技术一系统间通信和信息交换一局域网和城域网一特定要求第 3部分:CSMA/CD接入方式和物理层规范增补文件1: 10Gbit/s无源光网络物理层规范和管理参数ITU-TG.984 吉比特无源光网络(GPON)ITU-TG.98710 吉比特无源光网络(XG-PON)ITU-TG.98940 吉比特无源光网络(NG-PON2)SCTE174- Radio Frequency over Glass Fiber-to-the-Home SpecificationIETF RFC1157 简单网络管理协议(SNMP)IEEE802.3.1 以太网MIB3. 术语和定义4. 缩略语ARP Address Resolution Protocol地址解析协议BRAS Broadband Remote Access Server宽带远程接入服务器CATV Community Antenna Television 有线电视网CBN Cable Broadcasting Network有线电视网络CM Cable Modem电缆调制解调器CMTS Cable Modem Terminal System 局端系统CPE Customer Premises Equipment 用户端设备CWDM Coarse Wavelength Division Multiplexing 粗波分复用器DHCP Dynamic Host Configuration Protocol动态主机配置协议DoS Denial of Service 拒绝服务EDFA Erbium-doped Optical Fiber Amplifier 掺铒光纤放大器EOC Eerthnet Over Coax 基于以太网的同轴网EPON Ethernet Passive Optical Network基于以太网方式的无源光网络EYDFA Er/Yb-Doped Optical Amplifier 铒钇大功率光纤放大器FTTH Fiber to the Home 光纤到户FTTx Fiber to the Building/Node 光纤到楼或节点GPON Gigabit-capable Passive Optical Network吉比特无源光网络HFC Hybrid Fiber－Coaxial 混合光纤同轴电缆网HN Home Network 家庭网络ICMP Internet CONUrol Message Protocolt 控制报文协议IGMP Internet Group Management Protocol组管理协议Interne InternetI-PON ALL IP PON基于基带的全IP无源光网络IP Internet Protocol互联网协议NMS Network Management System网络管理系统MIB Management Information Base管理信息库OBI Optical Beat Interference光拍频干扰OBN Optical Broadcast Network光广播网络ODP Optical Distribution Platform光分配平台ODN Optical Distribution Network光分配网络OIN Optical IP Network光IP数据网络OLT Optical line Terminal光线路局端ORU Optical RF unit光射频单元ORx Optical Receiver光接收机终端OTDR Optical Time Domain Reflectometer光时域反射仪ONU Optical Network Unit光网络单元PAD Portable Android Device平板电脑PC Personal Computer 个人电脑PON Passive Optical Network无源光网络QoS Quality of Service服务质量RFoG RF over Glass 光纤射频传输。
有线电视光纤到户(C-FTTH)系统技术规范 设备一致性
有线电视光纤到户（FTTH）系统技术规范设备一致性目录1 范围 (1)2 规范性引用文件 (1)3 缩略语 (1)4 C-FTTH网络参考模型 (1)5 业务类型和设备类型 (1)5.1 业务类型和承载能力 (1)5.2 设备类型 (2)6 设备接口要求 (2)6.1 一般要求.................................................................................. 错误！未定义书签。
6.2 网络侧和用户侧接口要求...................................................... 错误！未定义书签。
7 协议一致性要求 (3)7.1 参考模型 (3)7.2 基本要求.................................................................................. 错误！未定义书签。
7.3 OAM一致性要求 (5)8 业务配置一致性要求 (5)9 设备硬件要求 (5)有线电视光纤到户（FTTH）系统技术规范设备一致性1 范围适用于C-FTTH网络的RF Overlay和I-PON技术方案。
针对EPON?2 规范性引用文件3 缩略语4 C-FTTH网络参考模型RF-Overlay和I-PON技术方案中，广播电视业务和宽带接入业务调制至不同光信道中，C-FTTH按光传输通道可以相应划分为光广播电视网络（OBN）和光IP数据网络（OIN）。
此时，C-FTTH的参考模型如图7-1所示。
STBPC图7-1 C-FTTH参考模型图7-1的参考模型中，OBN是一种点到多点（P2MP）结构的单纤单向光广播网，其典型拓扑结构为树型或星型，由光广播发送平台（RTN）、光分配网（ODN）和光接收机（ORx）单元组成；OIN是以PON或DOCSIS技术为基础、在光层组织网络的数据域接入网，由网络侧光数据传输平台（DTN）、光分配网（ODN）和光网络单元（ONU）或RFoG ONU（R-ONU）组成。
GY T 106-1999 有线电视广播系统技术规范
中华人民共和国行业标准有线电视广播系统技术规范Technical specification of CATV broadcasting systemGY/T 106-1999代替GY/T 106-92 1 范围本标准规定了有线电视广播系统的术语，频率配置，传输方式，系统的综合业务，技术参数，测试方法，安全要求和验收规则。
本标准适用频段为５～１０００ＭＨｚ有线电视广播系统，规划设计，工程验收，运行维护。
２引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB1583-79 彩色电视图像传输标准GB3174-1995 ＰＡＬ－Ｄ制电视广播技术规范GB3659-83 电视视频通道测试方法GB/T6510-1996 电视和声音信号的电缆分配系统GB7400-87 广播电视名词术语GB7401-87 彩色电视图像质量主观评价方法GB50200-94 有线电视系统工程技术规范GY/T121-95 有线电视系统的测量方法GY/T129-1997 ＰＡＬ－Ｄ电视广播附加双声道数字声技术规范GY/T131-1997 有线电视网中光链路系统技术要求和测量方法GY/T132-1998多路微波分配系统技术要求３定义本标准采用下列定义3.1 有线电视cable television(CATV)用射频电缆，光缆，多路微波或其组合来传输，分配和交换声音，图像及数据信号的电视系统。
3.2 付费电视 pay-TV采用加，解扰技术，用户需额外付费有条件的接收。
3.3 前端 head end在有线电视系统中。
用以处理需要分配的由天线接收的各种无线信号和自办节目信号组合。
（前段设备包括天线放大器，频率变换器，混合器，光发射机，光放大器，光分路器及需要分配的各种信号发生器等。
）3.4 远地前端 remote head end设置在远地，经过电缆，微波，光缆等地面通路或卫星线路向某一有线电视广播系统传送远地信号的前端。
有线电视FTTH网络入户安装规范
有线电视FTTH网络入户安装规范【摘要】引言：有线电视FTTH网络入户安装规范对于用户接入高速网络具有重要意义。
本文将介绍FTTH网络的概述以及入户安装规范要求，包括光纤布线、室内设备安装和光猫设置。
正文：FTTH网络是指光纤到户的网络，具有高速稳定的特点。
入户安装规范要求包括遵循光纤布线原则，确保光纤连接牢固稳定；室内设备安装需有合理布局，避免干扰；光猫设置需要根据网络要求进行正确配置，确保信号传输畅通。
结论：入户安装规范的严格执行可以有效提高网络的稳定性和用户体验，同时减少网络维护的成本。
有线电视FTTH网络的规范安装是构建高品质网络的重要保障，也是推动数字化社会发展的关键一环。
【关键词】有线电视，FTTH网络，入户安装规范，光纤布线，室内设备安装，光猫设置1. 引言1.1 引言在当今数字化时代，有线电视FTTH网络已经成为我们日常生活中不可或缺的重要组成部分。
FTTH网络是一种先进的传输技术，通过光纤将高速互联网、有线电视和电话服务传输到用户家庭，为用户提供更快速、更稳定的网络体验。
FTTH网络的入户安装规范对于用户的使用体验和网络质量至关重要。
合理的入户安装规范不仅可以提高网络连接的稳定性，还可以有效避免因安装不当而导致的网络问题。
深入了解有线电视FTTH网络入户安装规范是非常必要的。
本文将对FTTH网络概述、入户安装规范要求、光纤布线、室内设备安装和光猫设置等内容进行详细讨论，帮助读者全面了解有线电视FTTH网络入户安装规范的重要性以及具体操作步骤。
通过本文的介绍，读者将能够更好地理解和掌握有线电视FTTH网络的入户安装规范，从而提升网络使用效率。
愿本文能为读者带来有益的信息和帮助，使家庭网络连接更加顺畅，信息传输更加高效。
2. 正文2.1 FTTH网络概述FTTH网络是指光纤到户的网络，是目前宽带接入技术的最高水平。
FTTH网络概述主要包括以下几个方面。
FTTH网络是目前最先进的接入技术之一，能够提供高速、稳定的互联网接入服务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 范围
本标准规定了有线电视网络光纤到户万兆单向IP广播系统的组成、通道划分、视音频数据的编码标 准及封装、广播业务信息、IP广播传输系统以及IP广播接收模块的技术要求。
本标准适用于有线电视网络光纤到户万兆单向IP广播系统的开发、研制、组网、运行和管理。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 17975.1—2010 信息技术 运动图像及其伴音信息的通用编码 第1部分：系统（ISO／IEC 13818-1：2007，MOD）
3.1.3
IP广播通道 IP broadcast channel 特指在万兆IP广播中，由D类IP地址和UDP目的端口标识的数据通道，通常每通道对应一个数字电视 传输流或业务流。
3.1.4
主通道 main channel 用于传输数字电视业务索引数据的广播业务通道。
3.2 缩略语
下列缩略语适用于本文件。 ACT 区域码表（Area Code Table） BER 比特误码率（Bit Error Rate） BSI 广播业务信息（Broadcast Service Information） bslbf 位串（bit string,left bit first） DLT 万兆IP广播分发机（Distribution Line Terminal） DTT 时间日期表（Date Time Table） DVB 数字视频广播（Digital Video Broadcast） EPG 电子节目指南（Electronic Program Guide） EPON 以太网无源光网络（Ethernet Passive Optical Network） HTML 超文本标记语言（Hyper Text Markup Language） HTTP 超文本传输协议（Hyper Text Transfer Protocol） ID 标识（Identity） IEEE 电气和电子工程师协会（Institute of Electrical and Electronics Engineers） IPv4 互联网协议第4版（Internet Protocol,version 4） IPv6 互联网协议第6版（Internet Protocol,version 6） GPON 吉比特的无源光网络（Gigabit-Capable Passive Optical Network） MIT 通道信息表（Multicast Information Table） MPEG 运动图像专家组（Moving Pictures Expert Group） MPTS 多节目传输流（Multi-program Transport Stream） ONU 光网络单元（Optical Network Unit） OTT 互联网电视（Over The Top） PID 包标识符（Packet Identifier） PON 无源光纤网（Passive Optical Network） rpchof 余数多项式系数，最高阶在先（remainder polynomial coefficients,highest order first） SFP 小型光纤模块（Small Form-factor Pluggable） SI 业务信息（Service Information） SNLT 业务名称列表（Service Name List Section Table） SPTS 单节目传送流（Single Program Transport Stream）
GB 18030—2005 信息技术中文编码字符集 GB/T 28161—2011 数字电视广播业务信息规范 GB/T 28430—2012 数字电视系统数据广播技术规范 GY/T 306.1—2017 有线电视网络光纤到户系统技术规范 第1部分：总体技术要求 中国广电IPv6地址规划方案（2018版）（广电发[2018]45号） IEEE 802.3ae-2002 信息技术的IEEE标准 系统间的通信和信息交换 局域网和城域网 特殊要 求 第3部分：CSMA/CD的接入方法及物理层规范10Gb/s以太网MAC参数、物理层和管理参数（IEEE Standard for Information Technology- Telecommunications and Information Exchange Between Systems- Local and Metropolitan Area Networks- Specific Requirements Part 3: Carrier Sense Multiple Access With Collision Detection (CSMA/CD) Access Method and Physical Layer Specifications Amendment: Media Access Control (MAC) Parameters, Physical Layers, and Management Parameters for 10 Gb/S Operation） SFF INF-8077i Revision 4.5 10Gb小型可插拔模块SFP+规范（10 Gigabit Small Form Factor Pluggable Module）
3 术语、定义、缩略语和约定
3.1 术语和定义
下列术语和定义适用于本文件。
3.1.1
光纤到户 fiber to the home 有线电视网络或其他网络中，仅用光纤媒质连接接入网局端2019
万兆单向IP广播 10Gbps IP broadcast 一种在光分配网上实现的基于万兆以太物理层协议的基带 IP 流广播。
