沪科版九年级全册物理章节练习题151 电阻和变阻器
沪科版九年级物理一课一练15.1电阻和变阻器(word版含答案解析)
沪科版九年级物理同步练习15.1电阻和变阻器一、单项选择题（共15小题；共75分）1. 如图为某电位器的内部结构图，为满足顺时针旋转滑片而使该电位器电阻增大，则下列接线方法中正确的是A. B.C. D.2. 下列物理量中，以科学家的名字欧姆作为单位的物理量是A. 电压B. 电流C. 电阻D. 电功3. 当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是：A. 长导线的电阻大B. 若它们粗细相同，则长导线的电阻大C. 短导线的电阻大D. 若它们长度相同，则粗导线的电阻大4. 如图所示是滑动变阻器的四种接线方法。
把它们分别连接在电路中，当滑片向左移动时，可使滑动变阻器接入电路的电阻变大的接法是A. B.C. D.5. 如图所示电阻箱的示数为A. B. C. D.6. 如图所示，将半导体二极管接入电路，小灯泡发光，调换电池的正负极后，小灯泡不发光。
原因是A. 二极管的导电性能不稳定B. 二极管只让电流从一端流向另一端，不能反向流动C. 调换电池的正负极使灯泡烧坏了D. 调换电池的正负极使电池中的电用完了7. 在研究“导体电阻的大小与哪些因素有关”的实验时，将一根粗细均匀的导体截成两段后分别接入电路中，如图所示，则这是用来研究A. 导体电阻与横截面积的关系B. 导体电阻与材料的关系C. 导体电阻与长度的关系D. 导体电阻与温度的关系8. 关于超导体这种材料在使用中的情况，下列说法错误的是A. 电动机不能转动了B. 远距离输电几乎没有线路损耗了C. 电饭锅不能蒸饭了D. 电热毯不能供人取暖了。

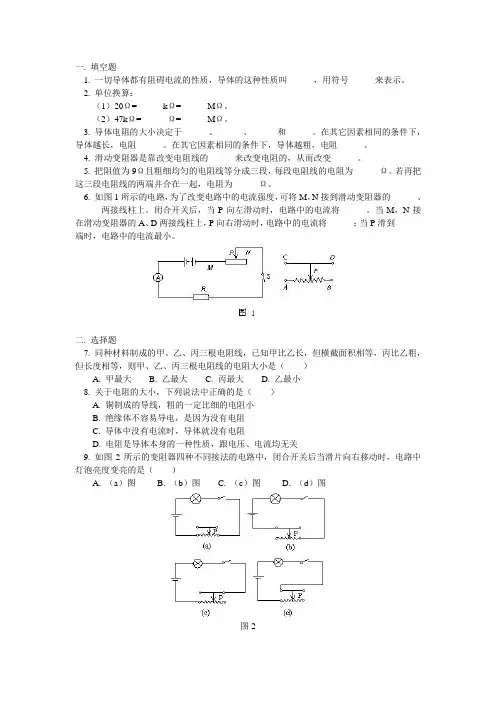

沪科版-物理-九年级全一册-14.1电阻和变阻器(沪科版)练习
一. 填空题1. 一切导体都有阻碍电流的性质，导体的这种性质叫______，用符号______来表示。
2. 单位换算：（1）20Ω=______kΩ=______MΩ。
（2）47kΩ=______Ω=______MΩ。
3. 导体电阻的大小决定于______、______、______和______。
在其它因素相同的条件下，导体越长，电阻______。
在其它因素相同的条件下，导体越粗，电阻______。
4. 滑动变阻器是靠改变电阻线的______来改变电阻的，从而改变______。
5. 把阻值为9Ω且粗细均匀的电阻线等分成三段，每段电阻线的电阻为______Ω。
若再把这三段电阻线的两端并合在一起，电阻为______Ω。
6. 如图1所示的电路，为了改变电路中的电流强度，可将M，N接到滑动变阻器的______、______两接线柱上。
闭合开关后，当P向左滑动时，电路中的电流将______。
当M，N接在滑动变阻器的A、D两接线柱上，P向右滑动时，电路中的电流将______；当P滑到______端时，电路中的电流最小。
二. 选择题7. 同种材料制成的甲、乙、丙三根电阻线，已知甲比乙长，但横截面积相等，丙比乙粗，但长度相等，则甲、乙、丙三根电阻线的电阻大小是（）A. 甲最大B. 乙最大C. 丙最大D. 乙最小8. 关于电阻的大小，下列说法中正确的是（）A. 铜制成的导线，粗的一定比细的电阻小B. 绝缘体不容易导电，是因为没有电阻C. 导体中没有电流时，导体就没有电阻D. 电阻是导体本身的一种性质，跟电压、电流均无关9. 如图2所示的变阻器四种不同接法的电路中，闭合开关后当滑片向右移动时，电路中灯泡亮度变亮的是（）A. （a）图B. （b）图C. （c）图D. （d）图图210. 如图3所示，两滑动变阻器的滑片P1，P2都向右滑动时，下列说法正确的是（）A. L1和L2都变暗B. L1和L2都变亮C. L1变亮，L2变暗D. L1变暗，L2变亮11. 现有甲、乙、丙、丁四根导线。
沪科版九年级物理试卷全册达标练习：15-1电阻和变阻器3.docx
初中物理学习材料唐玲出品第3课时 补充：《 电阻 变阻器》三、达标练习：1．如图1所示的电路，AB 是一段电阻丝，当导线夹由A 向B 移动的过程中，接入电路的电灯亮度将 （ ）．A ．变亮B ．变暗C ．不变D ．无法判断是否变化2．如图2是连入电路的两只相同的电阻箱，甲图连入电路的阻值为 Ω；乙图连入电路的阻值是 Ω，这种电阻箱连入电路的最大阻值是 Ω．3．下列用电器中，不需要变阻器的是（ ）A ．普通家用的白炽电灯B ．电视机或收音机C ．无级调光书写台D ．调温电熨斗4．在图3所示的滑动变阻器的四种接法中，当滑片P 向左滑动时，电阻变大的是（ ）． 5．一个滑动变阻器铭牌上标有“50Ω 1．5A ”的字样它的意义是（ ）．A ．电阻的最小值是50Ω，允许通过的最大电流是1．5AB ．电阻的最小值是50Ω，允许通过的最小电流是1．5AC ．电阻的最大值是50Ω，允许通过的最小电流是1．5AD ．电阻的最大值是50Ω，允许通过的最大电流是1．5A6．某班同学做“用滑动变阻器改变电流”的实验，电路如图4所示．（1）连接实物时，开关应当 ，滑片P 应移动最端（选填“左”或“右”）；（2）开始实验后，甲同学发现无论怎样移动滑片P ，灯的亮度都不发生变化，而且一直很暗，这可能是 ；乙同学发现无论怎样移动滑片P ，灯一直很亮，这可能是 ；丙同学缓慢移动滑片P 时，看到灯忽然亮又忽然不亮，这可能是 ．7．若将如图5所示的滑动变阻器连入电路，要求当滑动变阻器的滑片P 向D图1 图2 图3图4图端移动时，电路中的电阻变大，则滑动变阻器连入电路的接线柱应是（）A．A和D B．C和B C．B和D D．A和B8．关于滑动变阻器和电阻箱的下列说法中，正确的是（）A．它们都能任意连续改变接入电路的电阻大小 B．它们都能显示接入电路的电阻大小C．它们都是靠改变导线的粗细来改变电阻的 D．它们都能逐渐改变所在电路的电流大小9．变阻器在生产技术上有广泛的应用，调节电视机和收录机音量大小的电位器就是一种．剧场里的照明灯是利用改变接入电路中的______________来改变通过灯泡的____________，从而达到逐渐改变灯泡亮度的目的，接入电路中的电阻越大，灯泡两端的电压就越____________________．10．一只灯泡的灯丝断了，灯丝接好后仍能使用，但灯泡的亮度要比原来____________，这是因为灯丝的电阻比原来____________，通过灯丝的电流比原来____________．11．如图6所示是一种自动测定油箱内油面高度的装置．（1）图中虚线框内的装置相当于简单机械中的_____________；（2）图中R是电学中的什么元件_ ___；（3）油量表是用______________表改装的；（4）当油箱中的浮标向上运动时，R的电阻值将，对电流的阻碍作用将，此时电路中的电流将．(选填“增大”或“减小”)．11．如图所示，在M、N之间分别接入横截面积相等而长度不同的镍铬合金线AB和CD，AB比CD长．当开关闭合后，发现接入AB时，电流表示数比较小，这说明导体的电阻跟导体的_____ ___有关，其关系是____ __________．第11题图第12题图第13题图12、如图所示的实物电路图中，AB部分为电阻丝．（1）当电路接通后，用酒精灯给电阻缓慢加热，观察加热前后电流表的示数的情况，看到的现象是示数．（选填“增大”，“不变”或“减小”）（2）由此现象得出的结论是__________ ___________________13、如图所示，用酒精灯给细铁丝制的线圈加热，则电流表的示数会变________，表明导体的电阻在变____________，可见导体的电阻还与__________有关．14、如图所示的电路中，要使灯泡变暗，滑动变阻器的滑片应向________移动，此时电流表的示数将________（填“变大”“变小”或“不变”）.第4题图第14题图P图15、如图，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是( ) A．A、D B．B、C C．A、B D．C、D16、以下有关电阻的观点中，你认为错误的是（）A．不同的导体，电阻一般不同B．导体被加热后，电阻一般会随温度升高而增大C．一个导体两端的电压越大，电流越大，则它的电阻就越小D．导体的电阻大小决定于导体的材料、长度、横截面积和温度17、连接图6-10中的电路，使滑动变阻器的滑片向右移动时灯泡变亮.第8题图第9题图18、实验课上，老师给出的器材如图所示.（1）要求用滑动变阻器改变小灯泡的亮度，请你用线连接实物，并画出电路图.（2）开关闭合前，滑动变阻器的滑动片P应滑到___ __端.（3）想使小灯泡变亮，滑片应向_____端滑动，这时电流表的示数将_____.19.小儒同学想在家中安装两盏电灯，为了学习和生活的方便，用一个开关控制两盏灯的同时，其中的一盏灯的亮度可以调.请你帮她想一想，怎样设计电路，都需要哪些器材，画出你设计的电路图.1、图1为滑动变阻器的结构示意图，将滑动变阻器的两个接线柱接到电路中，要求滑片P 向右移动时，电路中的电流逐渐变小，连入电路的接线柱是（）A、A和CB、B和CC、B和DD、A和B图12、关于白炽灯丝的电阻，下列说法中不正确的是（）A、灯丝发光时电阻大些B、灯丝不工作时电阻为零C、灯丝重新搭上后电阻减小D、灯丝不工作时电阻较小3、两根铜导线的长度相同，但一根粗一根细，把它们串联起来接在电路中，通电后比较通过它们的电流大小，正确的是（）A、粗的铜导线中的电流一样大 B、细的铜导线中的电流大C、两根导线中的电流一样大D、条件不足，无法判定4、把甲、乙两段电阻线接在相同的电压下，甲线中的电流大于乙线中的电流，忽略温度的影响，下列判断中错误的是( )A.当它们材料、粗细都相同时，甲线长乙线短B.当它们材料、长度都相同时，甲线粗乙线细C.当它们长度、粗细都相同时，两线的材料一定不同D.甲、乙两电阻线的材料、长短、粗细不可能完全相同5、当将滑动变阻器的滑片P向右移动时．下图2中的哪一种连接方法可使变阻器连入电路部分的电阻增大？( )图26、要改变某段导体电阻的大小，下列方法中无效的是 ( )A、改变导体两端的电压B、改变导体的材料C、改变导体的横截面积D、改变导体的长度7、在物理学中用电阻表示导体作用大小，不同导体加上相同电压时，电阻大的导体中电流。
沪科版物理九年级上学期15.1 电阻和变阻器同步测试
沪科版物理九年级上学期15.1 电阻和变阻器同步测试一、单选题1.下列各物理量中，会影响导体电阻大小的是（）A. 电压B. 电流C. 长度D. 电荷量2.如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L发光，钨丝不发光，向钨线吹气时，小灯泡L变亮，用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，由实验可知（）A. 钨丝的电阻随温度升高而减小B. 向钨丝吹气时，钨丝电阻变小C. 给钨丝加热时，电路中的电流变大D. 小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流3.如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（）A. B. C. D.4.图中，用滑动变阻器来控制6伏小灯的亮暗。
要求从正常发光到完全熄灭连续变化，电源为4节干电池，应采取的接法是（）A. C接M，B接NB. A接M，B接N，D接NC. A接Q，C接M，B接ND. A接N，B接Q，C接M，M接N5.如图所示，甲、乙两根铜棒的长度相同，乙的横截面积较大，把它们并联在电路中，下列说法正确的是（）A. 甲的电阻小于乙的电阻B. 甲的电阻等于乙的电阻C. 总电阻小于甲的电阻D. 总电阻大于乙的电阻6.如图所示，使用滑动变阻器，下列四种连接方法中不能调节小灯泡发光的强弱的是（）A. B.C. D.7.在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值最大端，这样做能起到保护电路的作用，其原因是闭合开关后（）A. 变阻器两端电压最大B. 电路中的电流最大C. 变阻器电阻发热最多D. 电源提供的电压会减小8.在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱，使用电位器时，下列说法正确的是（）A. 只把B和C接入电路，无法改变通过电位器的电流B. 只把A和B接入电路，无法改变通过电位器的电流C. 将B，C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小D. 将A，B接入电路同一点，C接电路另一点，当滑片逆时针旋动时，电位器接入电路电阻变小9.将如图所示的滑动变阻器连入电路，要求当滑动变阻器滑片P向B端移动时，接入电路中电阻变小，则滑动变阻器连入电路的接线柱应是（）A. C和DB. A和BC. A和CD. B和C10.如图所示，若要求变阻器的滑片P向右移动时，电压表、电流表的示数均减小，应将滑动变阻器哪两根接线柱接到M、N之间（）A. b与dB. a与dC. a与bD. c与d11.我们已知电阻的大小和导体的材料、长度、横截面积等因素有关,进一步的研究表明,电阻定律的公式，其中R、L、S分别表示导体的电阻,导体的长度和横截面积，ρ是与导体的材料有关的物理量叫电阻率，下列关于电阻率ρ单位的表述正确的是( )A. B. C. Ω·m D. Ω·m2二、填空题12.电阻是导体本身的一种性质，它的大小与导体的材料、________和________等因素有关。
沪科版九年级物理同步检测15.1电阻和变阻器(word版含答案解析)
沪科版九年级物理15.1电阻和变阻器一、单项选择题（共15小题；共60分）1. 物理量的单位常用科学家名字命名，下列物理学家中，其名字被命名为电阻单位的是A. 安培B. 欧姆C. 库仑D. 伏特2. 最近，中国学生曹原和他的团队在石墨烯超导材料研究上的新突破震惊了世界。
超导体材料适合制作以下的A. 输电线B. 电阻丝C. 灯丝D. 电炉丝3. 用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是A. 当导体两端电压和通过导体的电流为零时，导体的电阻为零B. 当导体被均匀拉长至原来的二倍时，它的电阻增大为原来的二倍C. 电阻是导体本身的一种性质，所以温度不论如何变化，它的电阻也不可能为零D. 电阻是导体本身的一种性质，与电压和电流无关4. 一根镍铬合金丝的电阻为，两端电压为，通过的电流为，则下列说法中正确的是A. 镍铬丝的电阻对电流有阻碍作用B. 镍铬丝的电阻的大小只与有关C. 镍铬丝的电阻的大小只与有关D. 镍铬丝的电阻的大小与和均有关5. 在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中的导体只有一根金属丝，其他器材足够，下面的一些实验探究活动中他不可能完成的是A. 探究导体电阻与长度的关系B. 探究导体电阻与横截面积的关系C. 探究导体电阻与温度的关系D. 探究导体电阻与材料的关系6. 为了研究电阻的大小是否与长度有关，采用了如图所示的电路，其中和分别为直径与长度均相同的铜导线和镍铬合金线，和分别为和的中点。
在对比研究时，下列选择正确的是A. 第一次接入，第二次接入B. 第一次接入，第二次接入C. 第一次接入，第二次接入D. 第一次接入，第二次接入7. 图中，电阻箱的示数为A. C. D.8. 图中所示是滑动变阻器的结构和连入电路时的示意图，当滑片向右滑动时，连入电路的电阻变小的是A. B.C. D.9. 关于如图四幅图的说法正确的是A. 甲图吸管在摩擦时失去电子B. 乙图正在发光，表明电源左端是正极C. 丙图输电线若能使用绝缘材料，会大大减少电能的损耗D. 丁图所描述的物质结构是正确的10. 物理量的单位常用科学家名字命名，下列物理学家中，其名字被命名为电阻单位的是A. 安培B. 欧姆C. 库仑D. 伏特11. 下列关于超导材料的说法中正确的是A. 超导材料的电阻与温度无关B. 超导材料可用来制作输电线C. 超导材料可用来制作电热丝。
2020-2021学年沪科版物理九年级全一册15.1电阻和变阻器同步训练(含答案)
2020-2021学年沪科版物理九年级全一册15.1电阻和变阻器同步训练一、单选题（下列选项中只有一个选项满足题意）1．在国际单位制中，电阻的单位是（）A．Ω（欧姆）B．V（伏特）C．A（安培）D．J（焦耳）2．关于导体电阻，下列说法正确的是( )A．铜导线电阻比铁导线电阻小B．导体两端的电压为零时，导体的电阻为零C．只增加导体的横截面积，导体的电阻增大D．导体的电阻越小，表示导体对电流的阻碍作用越小3．如图是滑动变阻器连入电路的实物图，当滑动变阻器的滑片向左移动时，滑动变阻器接入电路的阻值变大的是（）A．②④B．①③C．②③D．①④4．一根锰铜线的电阻为R，要使这根连入电路的导线电阻变小，可采用的方法是( )A．减小导线两端的电压B．增大导线中的电流C．将导线对折后连入电路D．将导线拉长后连入电路5．有甲、乙、丙三根铜导线，甲和乙粗细相同，但甲比乙长一些，乙和丙长度相同，但乙比丙细一些，则三根导线的电阻大小关系是（）A．R甲=R乙=R丙B．R甲>R乙>R丙C．R甲>R丙>R乙D．无法确定6．在研究导体电阻的大小与哪些因素有关的实验中，如图所示，铜丝和镍铬合金丝的长度和粗细相同，下列说法错误的是（）A．此实验装理可以探究电阻与长度的关系B．此实验装置可以探究电阻与材料的关系C．灯泡越亮，说明导体电阻越大D．为了准确比较导体电阻大小，可在电路中串联一个电流表7．如图所示，是我们常见的图象，这种图象如果在横纵坐标加上适当的物理量及单位，不可以用来描述（）A．弹簧的伸长与弹簧所受拉力的关系B．通电导体的电阻与其两端电压的关系C．物体所受重力与质量的关系D．匀速直线运动中路程与时间的关系8．实验室常用滑动变阻器的“变阻”是改变其接入电路中电阻线的（）A．长度B．材料C．温度D．横截面积9．将图中的滑动变阻器连入电路，当滑动变阻器的滑片P向D端滑动时，接入电路中的阻值变小，则变阻器连入电路的接线柱应是A．A和C B．B和DC．A和B D．C和D10．一个电阻，当通过1A的电流时，测得其电阻为5Ω．当通过2A的电流时，其电阻为（）A．2.5ΩB．10ΩC．5ΩD．2Ω11．某导线长度4m，电阻5Ω，若把它对折后并起来使用，则它的电阻（）A．一定大于5ΩB．一定等于5ΩC．一定小于5ΩD．上述三种情况都有可能12．如图所示，在m）n两点间接一滑动变阻器来控制电灯的亮度，电路图的上方为滑动变阻器的结构示意图，要求变阻器的滑片向右滑动时，电灯逐渐变亮，则变阻器连入电路的方式应采用A．m接a）n接b B．m接d）n接b C．m接b）n接a D．m接c）n接d二、填空题13．为了纪念著名的德国科学家______在物理学中的贡献人们将其名字作为电阻单位。
沪科版九年级物理全一册《15.1电阻和变阻器》同步测试题含答案
沪科版九年级物理全一册《15.1电阻和变阻器》同步测试题含答案一、选择题1、在相同温度下，关于导体的电阻，下列说法正确的是（）A.铜线的电阻一定比铝线的小B.长度相同、粗细也相同的铜线和铝线电阻相等C.长度相同的两根铜线，粗的那根电阻较大D.粗细相同的两根铜线，长的那根电阻较大2、为维护消费者权益，某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格，电线直径明显比说明书上标的直径小。
这种电线不符合规格的主要原因是（）A.电线的横截面积引起电阻偏大B.电线的材料引起电阻偏大C.电线的长度引起电阻偏大D.电线的温度引起电阻偏大3、要使一根镍铬合金线接入电路的电阻变小，可采用的方法是（）A.增大导线两端的电压B.将导线拉长后接入电路流C.将导线对折后接入电路D.减小导线中的电4、用如图所示电路探究“影响电阻大小的因素”实验时，下列说法正确的是（）A.电路中不能用小灯泡代替电流表判断电流强弱B.实验只需控制导体的材料相同C.该电路探究导体的电阻大小与导体长度有关D.根据图中的实验可以得出：导体电阻的大小与导体的材料有关5、小明在探究“影响导体电阻大小的因素”的实验中，发现只有一根电阻丝，其它器材足够，如果要他完成下面的实验探究活动，不可能完成的是（）A.探究导体电阻与长度的关系B.探究导体电阻与横截面积的关系C.探究导体电阻与材料的关系D.探究导体电阻与温度的关系6、如图所示，滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（）7、如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1、L2的亮度变化正确的是 ( )A.灯泡L1变暗，灯泡L2不变B.灯泡L1变亮，灯泡L2不变C.灯泡L1不变，灯泡L2变亮D.灯泡L1不变，灯泡L2变暗8、在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱，使用电位器时，下列说法正确的是（）A.只把B和C接入电路，无法改变通过电位器的电流B.只把A和B接入电路，无法改变通过电位器的电流C.将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小D.将A、B接入电路同一点，C接电路另一点，当滑片逆时针旋动时，电位器接入电路电阻变小9、滑动变阻器的滑片P滑动时，接入电路的电阻发生变化的原因是（）A.加在电阻丝两端的电压发生变化B.连入电路的电阻丝长度发生变化C.电阻丝横截面积发生变化D.通过变阻器的电流强度发生变化10、如图所示,将两个滑动阻器串联起来,若将M、N两个接线柱接入电路后,使这两个滑动变阻器接入电路的总电阻值最大,则滑片P1和P2应放在（）A.P1、P2都放在最右端 B.P1放在最左端,P2放在最右端C.P1和P2都放在最左端 D.P1放在最右端,P2放在最左端二、填空题11、如图所示，将甲、乙两根横截面积相同的铜线分别接到A、B之间，闭合开关，通过观察_________，比较可判断出_______（选填“甲”或“乙”）导体的电阻较大；若两个导体的阻值差异不大，则可以用_______替换灯泡。
沪科版九年级全册物理章节练习题：151 电阻和变阻器
15.1 电阻和变阻器一、选择题1.如果在粗细相同中的铜丝、铁丝、镍铬合金丝中选择做电学实验连接电路用的导线，最好选用（）A. 铜丝B. 铁丝C. 镍铬合金丝D. 三种材料都一样2.图所示，当滑片向左移动时，可以使滑动变阻器接入电路的电阻变大的接法是（）A. B. C. D.3.不考虑温度的影响，关于导体的电阻，下列说法正确的是（）A. 通过某导体的电流为零时，该导体的电阻是零B. 电阻表示导体对电流的阻碍作用，电流越大，导体的电阻越小C. 粗细相同的两条导线，长导线的电阻较大D. 同种材料制成的长短相同的两条导线，细导线的电阻较大4. 下列关于导体电阻的说法，正确的是（）A. 长度长的导体，电阻一定大B. 横截面积大的导体，电阻一定大C. 导体电阻与导体材料、长度、横截面积等因素有关D. 导体电阻由其两端电压和通过的电流来决定5.关于一段粗细均匀的镍铬合金丝的电阻，在温度一定时，下列说法中正确的是（）A. 合金丝的横截面积一定时，合金丝越长，其电阻越大B. 合金丝的电阻与该合金丝的横截面积无关C. 合金丝的长度一定时，合金丝的横截面积越小，其电阻越小D. 合金丝的电阻与该合金丝的长度无关6.日光灯长期使用后，灯管的两端会变黑，钨丝会变细．下列说法正确的是（）A. 变细后的钨丝与原来相比熔点变低B. 两端变黑是由于钨丝中的钨熔化形成的C. 变细后的钨丝与原来相比比热容变大D. 变细后的钨丝与原来相比电阻变大7.一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，这是因为（）A. 灯丝电阻变小，实际功率变大B. 灯丝电阻变大，实际功率变大C. 灯丝电阻变大，实际功率变小D. 灯丝电阻变小，实际功率变小8.小华用滑动变阻器控制小灯泡的亮度，他设计了如图所示的4种电路，其中正确的是（）A. ①④B. ②④C. ③②D. ④②9.下列说法正确的是（）A. 粗细相同的两根导线，长度大的，电阻一定大B. 长度相同的两根导线，横截面积小的，电阻一定大C. 同种材料制成的长短相同的两根导线，横截面积小的，电阻一定大D. 铝导线的电阻一定比铜导线的电阻大10.如图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
15.1 电阻和变阻器一、选择题
1. ）如果在粗细相同中的铜丝、铁丝、镍铬合金丝中选择做电学实验连接电路用的导线，最好选用（ D. C. A.
B. 三种材料都一样铜丝铁丝镍铬合金丝 2. ）图所示，当滑片向左移动时，可以使滑动变阻器接入电路的电阻变大的接法是（
A.
C.
B.
D.
3. 不考虑温度的影响，关于导体的电阻，下列说法正确的是（）A. 通过某导体的电流为零时，该导体的电阻是零 B. 电阻表示导体对电流的阻碍作用，电流越大，导体的电阻越小 C. 粗细相同的两条导线，长导线的电阻较大 D. 同种材料制成的长短相同的两条导线，细导线的电阻较大
4. ）下列关于导体电阻的说法，正确的是（
B. A. 横截面积大的导体，电阻一定大长度长的导体，电阻一定大 D.
C. 导体电阻由其两端电压和通过的电流来决定导体电阻与导体材料、长度、横截面积等因素有关 5. ）关于一段粗细均匀的镍铬合金丝的电阻，在温度一定时，下列说法中正确的是（ A. 合金丝的横截面积一定时，合金丝越长，其电阻越大 B. 合金丝的电阻与该合金丝的横截面积无关 C. 合金丝的长度一定时，合金丝的横截面积越小，其电阻越小
D. 合金丝的电阻与该合金丝的长度无关 6. ）日光灯长期使用后，灯管的两端会变黑，钨丝会变细．下列说法正确的是（ B. A. 两端变黑是由于钨丝中的钨熔化形成的变细后的钨丝与原来相比熔点变低 D. C. 变
细后的钨丝与原来相比电阻变大变细后的钨丝与原来相比比热容变大7. ）一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，这是因为（ A.
B. 灯丝电阻变大，实际功率变大灯丝电阻变小，实际功率变大
D. C. 灯丝电阻变小，实际功率变小灯丝电阻变大，实际功率变小页 1 第
8.4 ）种电路，其中正确的是（小华用滑动变阻器控制小灯泡的亮度，他设计了如图所示的
A. ①④
B. ②④
C. ③②
D. ④②
9. ）下列说法正确的是（A. 粗细相同的两根导线，长度大的，电阻一定大
B. 长度相同的两根导线，横截面积小的，电阻一定大
C. 同种材料制成的长短相同的两根导线，横截面积小的，电阻一定大
D. 铝导线的电阻一定比铜导线的电阻大10.U4.5V R5ΩR20Ω，电，且保持不变，定值电阻，变阻器＝最大阻值为如图所示电路中，电源电压＝210~0.6A0~3V( ) 。
为保护电表，变阻器接入电路的阻值范围是流表量程为，电压表量程为
A. 0Ω~10Ω
B. 0Ω~20Ω
C. 5Ω~20Ω
D. 2.5Ω~10Ω
二、填空题
11.“50Ω2A”50Ω________2A________ 。
通常在滑动变阻器的铭牌上都标有的字样，表示
表示，12.________ Ω。
如图所示，电阻箱的示数是
13.“”实验时，做出了如下猜想。
探究影响导体的电阻大小因素小明、小红和小亮在做猜想一：导体的电阻可能与导体的长度有关。
猜想二：导体的电阻可能与导体的横截面积有关。
猜想三：导体的电阻可能与导体的材料有关。
4 根电阻丝，其规格、材料如下表所示实验室提供了
页 2 m材长度编横截面积1.00.25A镍铬合1.00.50B镍铬合
2.0
0.25
镍铬合金C
1.0
0.25
D
锰铜合金NM1之间分别接上不同导体，通过观察相关现象来比较导体电阻）如图所示电路，闭合开关后，在（、大小，小明、小红和小亮对图中的电路设计提出了自己的观点：小明认为：电流表是多余的，观察灯泡的亮度就可以判断导体电阻的大小。
小红认为：灯泡是多余的，根据电流表示数的变化就可以判断导体电阻的大小。
小亮认为：灯泡和电流表同时使用更好，因为灯泡可以保护电路，从而防止烧坏电流表。
”“””________““）的观点。
或（选填小明小红、你赞同小亮D”“A.BC2MN________）的两端相连，闭合开关，记下电）为了验证猜想
二，可依次把、、（（选填跟、流表的示数，分析比较这两根电阻丝电阻的大小。
A.BNA.B3M 两根电阻丝电（跟电阻丝）依次把的两端连接，闭合开关，电流表的示数不同，分析比较、
________________。
阻的大小，可探究电阻跟的关系，其结论是4）小丽在探究同样的课题时，手边只有一根电阻丝，那么，她利用这根电阻丝和上述电路，不能够完（“”“”“________”）的实验验证。
二或成猜想（选填三一、5________ 有关。
）根据你掌握的电学知识，你认为电阻还与（14.“”小组的同学们探究电学的相关问题．智慧________ ”1“来比较电阻大小的，请（电阻大小的影响因素）他们利用如图所示的电路探究，他们是通过
________ ．说明这样比较的合理性0.1A0.08A0.3A12MN，由、（）为完成（和）问探究，他们把甲、乙、丙分别接入间，测得电流分别为________ ．此可得的结论是“”3．电热跟电阻的关
系（）如果要继续探究________ ①．选择甲和乙两电阻丝更合理，理由是页 3 第
②________ ．他们已经制作了如图所示的装置，请说明接下来该如何操作
15.“”的问题时，老师引导同学们作了如下的猜想：导体的电阻跟哪些因素有关在探究A ：导体的电阻可能跟导体的材料有关猜想B ：导体的电阻可能跟导体的长度有关猜想C ：导体的电阻可能跟导体的横截面积有关猜想现有以下器材：待用金属丝的规格如下表、电源（电压未知）、小灯泡、开关和若干导线．2/mm/m 横截面积材料序号长度0.1 0.5 1 锰铜合金丝0.1 0.5 2 镍铬合金丝0.2 0.5 3 镍铬合金丝0.1
4
1
镍铬合金丝1A________ 的两根金属丝，将金属丝分别接入如图所）为了验证上述猜想是否正确，小明选择序号为（AB________ ．间，闭合开关，观察灯泡的亮暗来比较金属丝电阻的大小．此实验采用的方法叫示的、223AB间，闭合开关，观察到灯泡第一次的亮）小明选择序号为两根金属丝，将金属丝分别接入、、（________ “”“”）．由此可验证较大较小度小于第二次的亮度，说明第二次接入电路的金属丝的阻值或（填________ “A”“B”“C”________
）猜想，结论是、上述或（填3________ ，并举一实例来验证（）除了上述猜想外，请你再提
出一个导体的电阻跟哪些因素有关的猜想________ ．你的猜想
16. . 他将材料、长度均相同、横截面积不同的小明通过实验探究电阻大小与某个预想的因素是否有关. I；当接入甲、乙两根电阻丝分别接入同一个电路中进行实验当接入甲电阻丝时，记录电流表示数为1II< I . ________ . 则小明所探究问题的自变量是：他发现：乙电阻丝时，记录电流表示数为212 .
页 4 第
17.________Ω________ ．图中电阻箱的示数为，此电阻箱的可调范围是
18.________“2.5A 50”的字样，其来改变电阻的，某变阻器标有欧变阻器是通过改变接入电路中电阻线的2.5A________ ．中表示三、综合题
19. 用滑动变阻器改变小灯泡亮度的实验
1P向右移动时灯会变亮，请以笔（）按要求连接电路：能利用滑动变阻器来改变灯泡的亮度，且当滑片画线代替导线把电路的连接起来．2________ 状态；（）在接线过程中，开关应处于3________A/B ）；（）闭合开关前，滑动变阻器的滑片应移到端（4P，都不能改变灯的亮度，你觉得可）如果一个同学在连接好电路后，闭合开关，发现怎么样移动滑片
（________ ．能的原因是什么？20. 阅读下面的短文，回答问题。
电饭锅中的磁钢限温器电饭锅是生活中常见的用电器，它是利用感温磁钢（软磁体）的磁性随温度的变化而变化的特性来设计的，这样可以限制煮饭过程中的最高温度。
感温磁钢的磁性随着本身温度作非线性变化，其特性曲线如图甲所示。
磁钢限温器结构如图乙所示，它主要由感温磁钢、永磁体和弹簧构成。
感温磁钢及其外套、内锅由弹簧支撑。
感温磁钢与受热面固定在一起，受热面直接把热量传递给锅底。
AOC使永磁体和感温磁钢吸合，在吸力作用下永磁体不会落下，金属煮饭时用手按按钮开关，通过杠杆触点闭合，电路接通，加热元件开始发热。
当饭煮熟后，温度继续上升，当升高
到某一温度时，永磁体页 5 第
CBO 使触点分开，加热元件停止发热，同时按钮开关跳起。
落下，通过杠杆
1 ）与铜导线相比，制作电饭锅加热元件的材料应具备的特性是（ A.
B. C. D. 电阻较小，熔点较高电阻较大，熔点较高电阻较大，熔点较低电阻较小，熔点较低2AOC________CBO使触（属于）煮饭时用手按按钮开关，杠杆杠杆；饭煮熟后，永磁体落下，通过杠杆CBO________ 杠杆。
属于点分开，杠杆3 ）在磁钢限温器工作过程中，感温磁钢的磁性急剧减弱是在（ A. B.
C. D. 降温过程中按下按钮开关时按钮开关跳起时加热升温过程中
4________________（有（℃；永磁体下落过程中，感温磁钢对永磁体）永磁体落下时，感温磁钢的温度为/ 没有）磁力的作用。
5________/ 不会）自动跳起。
）标准大气压下，用此
电饭锅烧水，水烧开后按钮开关（会（页 6 第。
