注册电气工程师(供配电)2016案例分析真题(上午)
2016年案例分析试题（上午卷）题1-5：请解答下列与电气安全相关的问题：1.50Hz交流电通过人身达一定数量时，将引起人身发生心室纤维性颤动现象，如果电流通路为左手到右脚时这一数值为50mA，那么当电流通路变为右手到双脚时，引起发生心室纤维性颤动形同效应的人身电流是多少？（A）30mA （B）50mA （C）62.5mA （D）100mA2. 一建筑物内的相对地标称电压AC220V，低压配电系统采用TN-S接地形式，对插座回路采用额定电流为16A的断路器作馈电保护，且瞬动脱扣倍数为10倍，现需在此插座上使用标识为1类防触电类别的手电钻，手电钻连接电缆单位长度相保阻抗为Z=8.6Ω1 /m（不计从馈电开关到插座之间的线路阻抗及系统阻抗），问手电钻连接电缆长度不大于多少时，才能满足防间接接触保护的要求？（A）28m （B）123m （C）160m （D）212m3. 用标称相电压为AC220V，50Hz的T T系统为一户外单向设备供电，设备的防触电类别为1类，T T系统电源侧接地电阻为4Ω，供电电缆回路电阻为0.3Ω，采用带漏电模块的断路器作为馈电保护，断路器脱扣器瞬动电流整定为100A，额定漏电动作电流为0.5A，不计设备侧接地线的阻抗，问设备层接地电阻最大为下列哪项数值时，就能满足防间接接触保护的要求？（A）0.5Ω（B）95.6Ω（C）100Ω（D）44Ω4. 某变电所独处海拔高度为1500m，变电所内安装了10 / 0.4kV干式开关柜等设备，变压器于低压柜之间用裸母线连接，在裸母线周围设有围栏，问该围栏最小高度和围栏到母线的最小安全净距为下列哪项？（A）1700mm，800mm （B）1700mm，801mm（C）2200mm，801mm （D）2200mm，830mm5. 某工厂生产装置，爆炸性气体环境中加工处理的物料有两种，其爆炸性气体混合味的引燃温度分别为240℃和150℃，那么在该环境中允许使用的防爆电气设备的温度组应为下列哪项？请说明理由。
（A）T3 （B）T4（C）T3，T4，T5，T6 （D）T4，T5，T6题6-10：某城市综合体设置一座10kV总配电室及若干变配电室，10kV总配电室向个变配电室和制冷机组放射式供电，10kV制冷机组无功功率就地补偿，各变配电室无功功率在低压侧集中补偿，各个变配电室和制冷机组补偿后的功率因数均为0.9，请回答下列电气设计过程中的问题。
并列出解答过程。
6. 综合体内工设8台10/0.4kV变压器（计算负荷率见下表）和3台10kV制冷机组，正冷机组的额定功率分别为2台1928kW（cosψ=0.80）和1台1260Kw（cosψ=0.80），俺需要系数法计算综合体的总计算负荷时下列哪项数值（同时系数取0.9，计算不计及线路、变压器损耗）（A）11651kVA （B）12163kVA （C）12227kVA （D）12802kVA 7. 某1000kVA变压器空载损耗1.7kW，短路损耗（或满载损耗）10.3kW，阻抗电压4.5%，空载电流0.7%，负荷率71%，负载功率因数0.9，计算变压器实际运行效率位下列哪项数值？（A）98.89% （B）98.92% （C）99.04% （D）99.18%8. 某2000kVA变压器低压侧三相四线，额定频率为50Hz，母线运行线电压为0.4Kv,总计算负荷合计有功功率1259kW，无功功率800kVar，现在该母线上设置四分裂型接线的3相并联电容器组，每组串联电抗率7%的电抗器，电容器至三相额定线电压为0.48kV，额定容量为500kVar，按需要系数法计算电容器的总计算容量是下列哪项数值？（KZP =0.9，KZQ=0.95）（A）1144kVA （B）1150kVA （C）1175kVA （D）1357kVA 9. 若每户住宅用电负荷标准为6kW，255户均匀分配接入三相配电系统，需要系数见下表，三相计算容量应为下列哪项数值？（cosψ=0.8）（A）1913kVA （B）1530kVA （C）861kVA （D）669kVA 10. 在确定并联电容器分段容量时，应避免发生谐振，为避开谐振点，应根据电抗器的电抗率合理选择分组容量，避开谐振容量，假设10kV制冷机组电源母线短路容量为100MVA，电容器组串联电抗率为6%的电抗器，计算发生3次谐波谐振的点让齐容量时下列哪些数值？（A）5.111MVar （B）2MVar （C）-2MVar （D）-5.111MVar 题11-15：某企业有110/35/10kV主变电所一座，两台主变，户外布置，110kV设备户外敞开式布置，35kV及10kV设备采用开关柜户内布置，主变各侧均采用单母线分段接线方式，采用35kV、10kV电压向企业各用电点供电，请解答下列问题：11. 企业生产现场设置有35/10kV可移动式变电站，主变连接组别为Dyn11，负责大型移动设备供电，10kV供电电源长度为4.0km，10kV侧采用中性点经高电阻接地，试计算确定接地电阻额定电压和电阻消耗的功率（单根对地线路时电阻电流与电容电流的比值为1.1）（A）6.06kV，25.4kW （B）6.06kV，29.5kW（C）6.37kV，29.4kW （D）6.37kV，32.5kW12. 某35/10kV变电站，变压器一次侧短路容量为80MVA，为无限大容量系统，一台主变压器容量为8MVA，变压器阻抗电压百分比为7.5%，10kV母线上接一台功率为500kW 的电动机，采用直接启动方式，电动机的启动系数为6，功率因数为93.4%， 10kV母线上其他预接有功负荷为5MW，功率因数为0.9，当电动机启动时，电动机采用长为1km 的电缆供电，已知电缆每公里电抗为0.1Ω/km，（忽略电阻），试求当电动机启动时，电动机的端子电压相对值与下列哪项数值接近。
（A）99.97% （B）99.81% （C）93.9% （D）93% 13. 某10kV配电系统，系统中有两台非线性用电设备，经测量可知：一号设备的基波电流为100A，3次谐波电流含有率为5%，5次谐波电流含有率为4%，7次谐波电流含有率为2%，二号设备的基波电流为150A，3次谐波电流含有率为5%，5次谐波电流含有率为4%，7次谐波电流含有率为2%，两台设备3次谐波电流相位角为15度，基波和其他各次谐波的电流同相位，计算该10kV配电系统中10kV母线的电流总畸变率为下列哪项数值？（A）6.6% （B）7.0% （C）13.6% （D）22%14. 某新建35kV变电站，已知计算负荷为15.9MVA，其中：一级负荷为11MVA，节假日时运行负荷为计算负荷的二分之一，假定选择容量10MVA的变压器两台，已知变压器的空载有功损耗为8.2kW，空载电流百分数为0.7，阻抗电压百分数为7.5，变压器的过载能力按1.2倍考虑，无功功率经济当量取0.1kW/kvar，试校验变压器的容量是否满足一级负荷的供电要求，并确定节假日时两台变压器的经济运行方式？（A）不满足，两台运行（B）满足，两台运行（C）不满足，一台运行（D）满足，一台运行15. 某UPS 电源，所带计算机网络设备额定容量共计50kW（cosψ=0.95），计算机网络设备电源效率位0.92，当UPS设备效率位0.93时，计算该UPS电源的容量最小为下列哪项数值？（A）61.5kVA （B）73.8kVA （C）80.0kVA （D）92.3kVA 题16-20：某企业新建110/35/10kV变电所，设2台SSZ11-50000/110的变压器，U K1-2=10.5，UK1-3=17，UK2-3=6.5，容量比为100/50/100，短路电流计算系统如图所示，第一电源的最大短路容量S1sd 为4630MVA，最小短路容量S1st为1120MVA；第二电源的最大短路容量S1sd 为3630MVA，最小短路容量S1st为1310MVA；110kV线路的阻抗为0.4Ω/km（各元件有效电阻值较小，不予考虑）请回答下列问题：216. 主变压器三侧绕组（高、中、低）以100MVA为基准容量的电抗标幺值应为下列那组数值？（A）0.21, 0.013 （B）0.21， 0.13, 0.34 （C）0.26， 0.26 （D）0.42, 0.2617. 断路器QF1，QF2，QF3均断开，k1点的最大和最小三相短路电流应为下列哪组数值？（A）2.5kA，1.5kA （B）1.75kA，2.74kA （C）3.92kA，2.56kA （D）12.2kA，7.9kA18. 假定断路器QF1、QF2断开，QF3断路器闭合，短路电流计算阻抗图如下图所示（图中电抗标幺值均为100MVA为基准容量），则k3点的三相短路电流为下列哪项数值？（A）6.94kA （B）10.6kA （C）24.46kA （D）33.6kA 19. 假设第一电源和第二电源同时工作，QF1、QF3断路器断开，QF2断路器闭合，第二以基准容量和第二电源35kV侧短路容量分别为378MVA和342MVA，35kV变压器ST1100MVA的电抗标幺值Xr=0.42，则第二电源提供给k4点的三相短路电流和短路容量为下列哪项数值？（A）2.57kA，70.26MVA （B）4.67kA，84.96MVA（C）5.66kA，102.88kA （D）9.84kA，178.92kA高压侧装设低电压启动的带时限过电流保护，110kV侧电流互感器变20. 假设变压器S1T比为300/5，电压互感器变比为110000/100，电流互感器和电流继电器接线如图所示，则保护装置的动作电流和动作电压为下列哪组数值（运行中可以能出现的最低工作电压取变压器高压侧母线额定电压的0.5倍）？电流互感器电流继电器接线图（A）5.25A， 41.7V （B）6.17A，36.2V （C）6.7A， 33.4V （D）7.41A，49V题21-25：一座35/10kV变电站附属于某公共建筑物内并为该建筑物供电，建筑物内下级10/0.4kV变压器为站用变，35kV系统采用高电阻接地方式，10kV侧单相接地电容电流为15A，采用消弧线圈接地，0.4kV侧采用TN-S系统，各变电所及建筑物共用接地系统，利用建筑物桩基础钢筋作为自然接地体，并围绕建筑物设置以水平接地体为主边缘闭合的人工接地体，建筑物底板平面为30mX21m，放在钻孔中的钢筋混凝土杆形桩基按6X4的矩阵布置，闭环接地体包围的面积为36X24m2。
水平接地体埋深1m，请回答下列问题：21．建筑物场地为陶土，假定在测量土壤电阻率时，土壤具有中等含水量，测得的土壤电阻率为35Ω/m，请计算该自然接地装置的工频接地电阻最接近下列哪项数值？（A）0.52Ω（B）1.03Ω（C）1.14Ω（D）1.43Ω22. 假定该场地土壤电阻率为120Ω/m，其中某一栋建筑物防雷引下线连接到形闭合人工接地体的顶点，接地体采用扁钢，其等效直径为15mm，请根据场地及接地网条件计算该引下线的冲击接地电阻最接近下列哪项数值？（不考虑自然接地体的散流作用，接地极形状系数取0.18）（A）3.2Ω（B）5.05Ω（C）7.4Ω（D）10.5Ω23. 假定变电站地表土壤电阻率为800Ω/m，请计算变电站接地网的接触电位差和跨步电位差不应超过下列那组数值？（地表层衰减系数取0.5）（A）Ut=70V，Us=130V （B）Ut=70V，Us=150V（C）Ut=90V，Us=130V （D）Ut=90V，Us=150V24. 假定站用变低压侧某出线回路采用多芯电缆，其中一芯作为PE线，电缆绝缘材料为85℃橡胶，回路预期的单相短路故障电流有效值为2kA，保护电器动作时间考虑最不利情况取5s，请通过计算确定作为PE线的电缆芯线截面积最小为下列哪项数值？（A）16mm2（B）25mm2（C）35mm2（D）50mm225. 假定低压接地故障回路的阻抗为25mΩ,请计算变电所低压侧该配电回路间接接触防护电器的动作电流，其结果最接近下列哪个数值？（A）8.8kA （B）9.2kA （C）15.2kA （D）16kA。
2014、2016年注册电气工程师(发输变电)《专业案例考试(上、下)》真题及详解【圣才出品】
题 4 图 1 电容器组主接线图
A．3kV 级 B．6kV 级 C．10kV 级
题 4 图 2 电容器阻断面图
4 / 151
圣才电子书
D．20kV 级
十万种考研考证电子书、题库视频学习平台
【答案】D
【解析】根据《并联电容器装置设计规范》（GB 50227—2008）第 8.2.5 条规定及条
4．如该变电站安装的电容器组为框架装配式电容器，中性点不接地的单星形接线，桥
式差电流保护。由单台容量 500kvar 电容器串并联组成，每桥臂 2 串（2 并＋3 串），如下
图所示。电容器的最高运行电压为UC 43
kБайду номын сангаас ，请选择题 4 图 1 和题 4 图 2 中的金属 3
台架 l 与金属台架 2 之间的支柱绝缘子电压为下列哪项？并说明理由。（ ）
A．2177.4A B．3860.0A C．5146.7A D．7324.1A 【答案】C 【解析】根据《330kV～750kV 变电站无功补偿装置设计技术规定》（DL/T 5014— 2010）第 7.1.3 条规定，无功补偿装置总回路的电器和导体的长期允许电流，按下列原则 取值： ①不小于最终规模电容器组额定工作电流的 1.3 倍；
圣才电子书 十万种考研考证电子书、题库视频学习平台
2016 年注册电气工程师（发输变电）《专业案例考试（上）》真题及详解
[案例题是 4 选 1 的方式，各小题前后之间没有联系，共 25 道小题。每题分值为 2 分。 上午卷 50 分，下午卷 50 分，试卷满分 100 分。案例题一定要有分析（步骤和过程）、计 算（要列出相应的公式）、依据（主要是规程、规范、手册），如果是论述题要列出论点。]

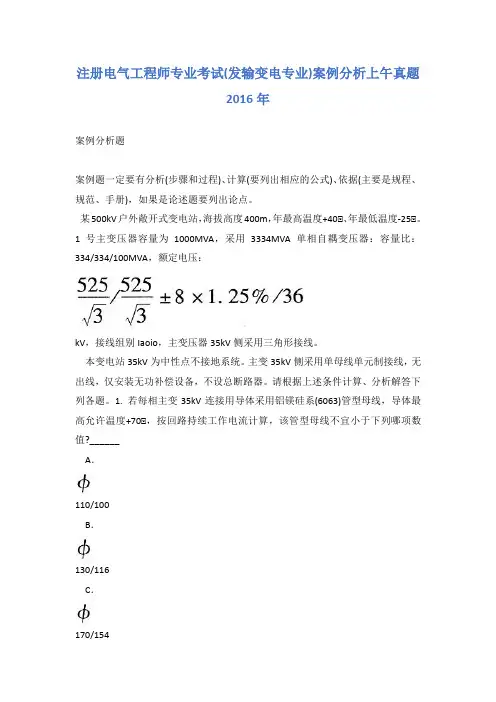

注册电气工程师专业考试(发输变电专业)案例分析上午真题2016年
注册电气工程师专业考试(发输变电专业)案例分析上午真题2016年案例分析题案例题一定要有分析(步骤和过程)、计算(要列出相应的公式)、依据(主要是规程、规范、手册)，如果是论述题要列出论点。
某500kV户外敞开式变电站，海拔高度400m，年最高温度+40℃、年最低温度-25℃。
1号主变压器容量为1000MVA，采用3334MVA单相自耦变压器：容量比：334/334/100MVA，额定电压：kV，接线组别Iaoio，主变压器35kV侧采用三角形接线。
本变电站35kV为中性点不接地系统。
主变35kV侧采用单母线单元制接线，无出线，仅安装无功补偿设备，不设总断路器。
请根据上述条件计算、分析解答下列各题。
1. 若每相主变35kV连接用导体采用铝镁硅系(6063)管型母线，导体最高允许温度+70℃，按回路持续工作电流计算，该管型母线不宜小于下列哪项数值?______A．110/100B．130/116C．170/154D．200/184答案：D《电力变压器第1部分总则》(GB 1094.1—2013)第3.4.3条、第3.4.7条。
第3.4.3条：绕组额定电压，对于三相绕组，是指线路端子间的电压。
第3.4.7条：额定电流，由变压器额定容量和额定电压推导出的流经绕组线路端子的电流。
注2：对于联结成三角形结法以形成三相组的单相变压器绕组，其额定电流表示为线电流除以。
《电力工程电气设计手册》(电气一次部分)P232表6-3，则变压器回路持续工作电流：《导体与电器选择设计技术规程》(DL/T 5222—2005)附表D.11，综合校正系数取0.81，则管型母线载流量：《导体与电器选择设计技术规程》(DL/T 5222—2005)附表D.1，对应铝镁硅系(6063)管型母线型号为。

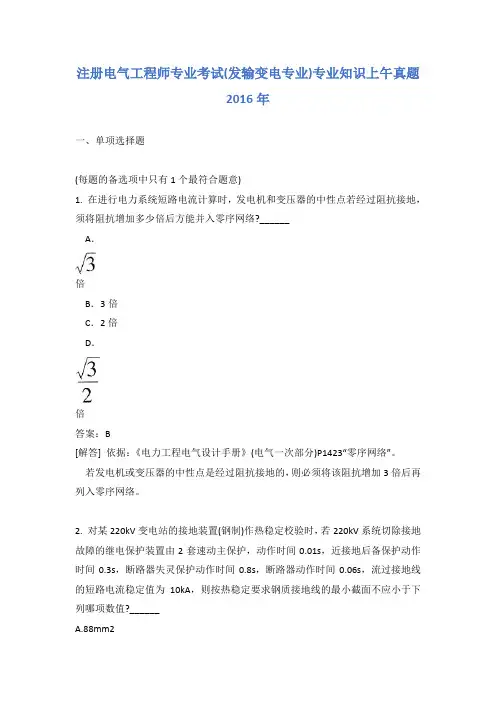

注册电气工程师专业考试(发输变电专业)专业知识上午真题2016年
注册电气工程师专业考试(发输变电专业)专业知识上午真题2016年一、单项选择题(每题的备选项中只有1个最符合题意)1. 在进行电力系统短路电流计算时，发电机和变压器的中性点若经过阻抗接地，须将阻抗增加多少倍后方能并入零序网络?______A．倍B．3倍C．2倍D．倍答案：B[解答] 依据：《电力工程电气设计手册》(电气一次部分)P1423“零序网络”。
若发电机或变压器的中性点是经过阻抗接地的，则必须将该阻抗增加3倍后再列入零序网络。
2. 对某220kV变电站的接地装置(钢制)作热稳定校验时，若220kV系统切除接地故障的继电保护装置由2套速动主保护，动作时间0.01s，近接地后备保护动作时间0.3s，断路器失灵保护动作时间0.8s，断路器动作时间0.06s，流过接地线的短路电流稳定值为10kA，则按热稳定要求钢质接地线的最小截面不应小于下列哪项数值?______A.88mm2B.118mm2C.134mm2D.155mm2答案：C[解答] 依据：《交流电气装置的接地设计规范》(GB/T 50065—2011)附录E。
由第E.0.3条，接地故障的等效持续时间取值：te≥tm+tf+to=0.01+0.8+0.06=0.87s 钢质接地线的最小截面：其中，根据第E.0.2条，钢材的热稳定系数C值取70。
3. 以下对单机容量为300MW的发电机组所配直流系统的布置的要求中，下列哪项表述是不正确的?______A.机组蓄电池应设专用的蓄电池室，应按机组分别设置B.机组直流配电柜宜布置在专用直流配电间内，直流配电间宜按单元机组设置C.蓄电池与大地之间应有绝缘措施D.全厂公用的2组蓄电池宜布置在一个房间内答案：B[解答] 依据：《电力工程直流系统设计技术规程》(DL/T 5044_2014)第7.1.1条。
4. 变电站中，标称电压110V的直流系统，从直流屏至用电侧末端允许的最大压降为：______A.1.65VB.3.3VC.5.5VD.7.15V。
注册电气工程师(供配电)考试案例集一1
注册电气工程师(供配电)考试案例集一及答案1.采用公式计算对称布置的三相四线制线路，输送单相负荷（接在相线与中性线之间，本题以接在A和N之间为例）的电压损失百分数。
(1)公式中Ue的含义应是（）。
A.额定线电压B.额定相电压C.实际三相相电压的平均值D.倍相电压正确答案： A 本试题为 6.0 章节试题(2)本公式适用于（）。
A.相线A和中性线N具有相同的截面和材质；B.相线A和中性线N具有不同的截面和材质；C.相线A和中性线N应具有相同的自几何均距；相线A和中性线N之间的互几何均距应等于各相线之间的互几何均距；D.相线A为铝线，中性线N为铜线。
正确答案： A C 本试题为 6.0 章节试题(3)如将上述公式分子分母同除以，变形为。
变形后的公式中符号的意义，下列叙述中正确的是（）。
A.为额定相电压B.2R为相零回路电阻，即相线电阻与中性线电阻之和C.2R为相线电阻D.2X为相零回路电抗，即以相线为去线、中性线为回线所构成的单相回路的电抗。
正确答案： A B D 本试题为 6.0 章节试题(4)有一条380/220V三相四线制线路，相线对称布置，相线和中性线的截面和材质相同、自几何均距相等，相线对中性线与相线对相线的互几何均距相等，线路阻抗R = 1，X = 1，输送接于A和N之间的单相负荷22A，负荷功率因数cosφ = 0.707（相应sinφ = 0.707），则电压损失百分数应约（取2位有效数）为（）。
A.0.028%B.0.28%C. 2.8%D.28%正确答案： D 本试题为 6.0 章节试题2.220/380V三相四线制系统，相线标号A、B、C，中性线标号N。
(1)在A与N之间接入1台220VA用电负荷，则各相线上的电流是（）。
A.A相线1A，N线1A(1)图中所标示的A1数值正确的是（）。
A.950mmB.850mmC.550mmD.300mm正确答案： D 本试题为7.0 章节试题(2)图中所标示的B1数值正确的是（）。
注册电气工程师(供配电)考试案例集16
B.
C.
D.关系不确定
正确答案：C本试题为17.0章节试题
(4)直流电动机改变电枢电压调速，通过电压正反向变化，能使电动机平滑起动和四象限工作，实现（ ）制动。
A.反接
B.回馈
C.机械
D.能耗
正确答案：B本试题为17.0章节试题
(5)直流电动机改变电枢电压调速方式属于（ ）调速。
A.变频
B.恒功率
6.在直流电动机调速系统的电枢电流、速度及电势等反馈回路中都设有滤波器，不同反馈回路中滤波器选择的滤波时间常数不同。
(1)在电枢电流反馈回路中，用电流互感器从交流侧检测电流信号时，滞后较少，反馈回路总的滤波时间常数（包括检测组件的滞后在内）较适宜的数据为（ ）。
A.转矩与转速平方成比例的负载
B.恒转矩负载
C.转矩与转速成比例的负载
D.恒功率负载
正确答案：A本试题为17.0章节试题
(2)对于风机水泵类负载，计算异步电动机采用定子电压调速时有关参数时，系数a应取（ ）。
A.a = 0
B.a = 1
C.a = 2
D.a = 3
正确答案：C本试题为17.0章节试题
C.恒转矩
D.改变转差率
正确答案：C本试题为17.0章节试题
4.异步电动机采用定子电压调速时，系数a = 0、1、2，分别表示恒转矩负载，转矩与转速成比例的负载以及转矩与转速平方成比例的负载。现计算不同负载的异步电动机采用定子电压调速时功率损耗的有关参数（忽略电机定子与转子的一些损耗）。
(1)风机水泵类负载属于（ ）。
(1)电抗器降压启动时，启动电流的表达式为（ ）。
A.kIq
B. Iq
C.Iq
D.Iq / k
2016年注册电气工程师(供配电)专业知识上午真题及答案解析
第13题
航空障碍标志灯的设置应符合相关规定，当航空障碍灯装设在建筑物高出地面153m的部位时，其障碍标志灯类型和灯光颜色，下列哪项是正确的?
A.高光强，航空白色
B.低光强，航空红色
C.中光强，航空白色
D.中光强，航空红色
上一题下一题
(14/40)单项选择题
(每题的备选答案中，只有1个最符合题意)
A.BV-2×6
B.YJV-4×35+1×16
C.BV-1×50+1×25
D.V-5×10
上一题下一题
(28/40)单项选择题
(每题的备选答案中，只有1个最符合题意)
第28题
对于第一类防雷建筑物防闪电感应的设计，平行敷设的管道、构架和电缆金属外皮等长金属物，其净距小于100mm时，应采用金属线跨接，关于跨接点的间距，下列哪个数值是正确的?______
A.最高气温工况：气温40℃，无风，无冰
B.覆冰工况：气温-5℃，风速10m/s，覆冰5mm
C.带电作业工况：气温15℃，风速10m/s，无冰
D.长期荷载工况：气温为10℃，风速5m/s，无冰
上一题下一题
(12/40)单项选择题
(每题的备选答案中，只有1个最符合题意)
第12题
对户外严酷条件下的电气设施间接接触(交流)防护，下列哪一项描述是错误的?______
A.所有裸露可导电部件都必须接到保护导体上
B.如果需要保护导体单独接地，保护导体必须采用绝缘导体
C.多点接地的接地点应尽可能均匀分布，以保证发生故障时，保护道题的电位接近地电位
D.在电压为1kV以上的系统中，对于在切断过程中可能存在较高的预期接触电压的特殊情况，切断时间必须尽可能的短
注册电气工程师(供配电)案例分析真题
2016年案例分析试题(上午卷)题1-5:请解答下列与电气安全相关的问题：1.50Hz交流电通过人身达一定数量时，将引起人身发生心室纤维性颤动现象，如果电流通路为左手到右脚时这一数值为50mA,那么当电流通路变为右手到双脚时，引起发生心室纤维性颤动形同效应的人身电流是多少？(A)30mA ( B) 50mA (C) 62.5mA (D) 100mA2.一建筑物内的相对地标称电压AC220V低压配电系统采用TN-S接地形式，对插座回路采用额定电流为16A的断路器作馈电保护，且瞬动脱扣倍数为10倍，现需在此插座上使用标识为1类防触电类别的手电钻，手电钻连接电缆单位长度相保阻抗为Z1=8.6Q /m (不计从馈电开关到插座之间的线路阻抗及系统阻抗)，问手电钻连接电缆长度不大于多少时，才能满足防间接接触保护的要求？(A) 28m (B) 123m (C) 160m ( D) 212m3.用标称相电压为AC220V 50Hz的T T系统为一户外单向设备供电，设备的防触电类别为1类，T T系统电源侧接地电阻为4Q,供电电缆回路电阻为0.3Q，采用带漏电模块的断路器作为馈电保护，断路器脱扣器瞬动电流整定为100A，额定漏电动作电流为0.5A，不计设备侧接地线的阻抗，问设备层接地电阻最大为下列哪项数值时，就能满足防间接接触保护的要求？(A)0.5 Q ( B) 95.6Q(C) 100Q (D) 44Q4.某变电所独处海拔高度为1500m，变电所内安装了10 / 0.4kV干式开关柜等设备，变压器于低压柜之间用裸母线连接，在裸母线周围设有围栏，问该围栏最小高度和围栏到母线的最小安全净距为下列哪项？(A) 1700mm，800mm (B) 1700mm，801mm(C) 2200mm，801mm (D) 2200mm，830mm5.某工厂生产装置，爆炸性气体环境中加工处理的物料有两种，其爆炸性气体混合味的引燃温度分别为240C和150C，那么在该环境中允许使用的防爆电气设备的温度组应为下列哪项？请说明理由。
2016注册电气工程师考试专业知识供配电专业真题及答案
2016注册电气工程师考试专业知识供配电专业真题及答案第1部分：单项选择题，共58题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]A)198.7B)193.7C)190.7D)180.7答案:B解析:2.[单选题]A)0.75mB)0.5mC)7.5mD)5m答案:B解析:无损耗线路的电能传输实际上是电磁波的传输，电磁波的波速为：3.[单选题]A)AB)BC)CD)D答案:B解析:4.[单选题]A)1991N·mB)2007.5N·mC)2046N·mD)2084N·m答案:A解析:5.[单选题]A)1.532kWB)1.474kWC)1.455kWD)1.4kW答案:A解析:由于定子旋转磁动势的同步转速应与额定转速相差不大，则定子旋转磁动势的同步转速为：：6.[单选题]A)气隙大电机的短路电流大B)气隙不同无影响C)气隙大电机的短路电流小D)一样大答案:A解析:可对照凸极同步电动机中气隙不均匀情况分析，凸极同步电动机直轴气隙小，交轴气隙大，则其电枢反应电抗关系为：Xad>Xaq。
同理，两台除气隙长度不同的隐极同步发电机，由于气隙变大，磁阻变大，磁导率、电导率减小，则隐极同步电动机的电枢反应电抗关系为：Xal7.[单选题]A)AB)BC)CD)D答案:B解析:8.[单选题]连接的三相变压器，其阻抗电压UK=4.5％，当有额定电流时的短路损耗P1N=22000W，当一次边保持额定电压，二次边电流达到额定且功率因素为0.8滞后（时），其电压调整率U为（ ）。
A)0.98％B)2.6％C)3.23％D)4.08％答案:D解析:9.[单选题]A)AB)BC)CD)D答案:D解析:10.[单选题]A)AB)BC)CD)D答案:B解析:RCL串联电路对于直流电源相当于断路，因此无直流电流分量。
本题中电源含有基频和三次频率两个分量，可以看做两种频率的电源U1和U2对电路进行叠加。
注册电气工程师考试全真题(供配电)
注册电气工程师考试全真题（供配电）一、单项选择题(每题的备选答案中，只有1个最符合题意)1．采用二项式法计算负荷时，应将计算范围内的所有设备统一划组（）。
A．不以逐级计算为主B．不应逐级计算C．应逐级计算与统一计算相结合D．以逐级计算为主2．一级负荷应被视为特别重要的负荷的有（）。
A．中断供电将造成人身伤亡时B．中断供电将在政治、经济上造成重大损失时C．中断供电将影响有重大政治、经济意义的用电单位的正常工作D．当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷3．采用非导电场所防护作为间接接触防护措施时，在规定的条件下，对标称电压不超过（）的电气设施，绝缘地板和墙的每一测量点的电阻不得小于50kΩ。
A．220VB．300VC．400VD．500V4．通风机需要系数KX是（）。
A．0.1~0.3B．0.4~0.60C．0.45~0.55D．0.60~0.705．确定用电单位的供电电压等级，要考虑下列（）。
A．用电量的多少B．用电单位的技术经济指标C．供电线路的路径及架设方式D．用电设备的额定电压、对供电电源可靠性的要求，经技术经济比较确定6．小批生产的金属热加工机床需要系数Kx是（）。
A．0.20~0.25B．0.15~0.20C．0.15~0.17D．0.17~0.197．中断供电将造成重大设备损坏、重大产品报废、用重要原料生产的产品大量报废时，该类用电负荷为（）。
A．一级负荷B．二级负荷中特别重要的负荷C．三级负荷D．三级负荷中特别重要的负荷8．对配电所的K∑p和K∑q分别取（）。
A．0.85~1和0.95~1B．0.85~0.95和0.95~1C．0.8~0.9和0.93~0.97D．0.8~0.95和0.91~0.959．大型影剧院、大型商场等较多人员集中的重要的公共场所，当中断供电时将造成秩序混乱，该类用电负荷为（）。
A．二级负荷B．三级负荷C．三级负荷中特别重要的负荷D．一级负荷10．生产厂房（有天然采光）需要系数Kx是（）。
注册电气工程师专业考试(供配电专业)专业知识上午模拟1_真题（无答案）
注册电气工程师专业考试(供配电专业)专业知识上午模拟1(总分100, 做题时间180分钟)一、单项选择题1.当采用需要系数计算负荷时，应将配电干线范围内的用电设备按类型统一划组。
配电所或总降压变电所的计算负荷为各车间变电所计算负荷之和再乘以什么?______• A.同时系数• B.换算系数• C.需要系数• D.计算系数SSS_SIMPLE_SINA B C D2.=100MV·A时电抗三相双绕组电力变压器容量为6300kV·A，阻抗电压7.5%，Sj标幺值为多少?______•**•**•****SSS_SIMPLE_SINA B C D3.成排布置的配电屏，其长度超过下列哪项数值时，屏后的通道应设两个出口，并宜布置在通道的两端?______•**•**•****SSS_SIMPLE_SINA B C D4.进行负荷计算时，整流变压器的设备功率指的是什么?______• A.额定直流功率• B.额定交流输出功率• C.整流后的输入功率• D.整流后的输出功率SSS_SIMPLE_SINA B C D5.关于计算负荷的概念说法正确的是哪项?______• A.计算负荷又称需要负荷或最小负荷• B.计算负荷是一个假想的持续性负荷，其热效应与同一时间内实际变动负荷所产生的最大热效应相等• C.指单台或多台用电设备持续1s左右的最大负荷电流。
一般取启动电流的周期分量作为计算电压损失、电压波动和电压下降以及选择电器和保护元件等的依据• D.在配电设计中，通常采用10min的最大平均负荷作为按发热条件选择电器或导电体的依据SSS_SIMPLE_SINA B C D6.为了计算方便，基准容量S，一般取多大?______• A.任意•**∑•**∑**·ASSS_SIMPLE_SINA B C D7.，线路电压损失如果在某段时间内线路或其他供电器件首段的电压偏差为Δu1为Δu，则线路末端电压偏差计算公式为哪一项?______• A.δu x=δu1+e-∑Δu• B.δu x=δu1+e-(δu11+Δu T+δu12)• C.δu x=δu1-Δu1• D.δu x=δu1+e-∑ΔuSSS_SIMPLE_SINA B C D8.标称电压为10kV的高压电缆线路，每千米电抗近似值为多少?______•**Ω/km•**Ω/km•**Ω/km**Ω/kmSSS_SIMPLE_SINA B C D9.为多少?______试验室用小型电热设备需要系数K1•**•**•****SSS_SIMPLE_SINA B C D10.成组用电设备的设备功率与备用设备的关系是什么?______• A.成组用电设备应包括部分备用设备• B.成组用电设备应包括备用设备• C.成组用电设备应将备用设备乘以一定的系数后计入• D.成组用电设备不应包括备用设备SSS_SIMPLE_SINA B C D11.设置火灾自动报警系统和需要联动控制的消防设备的建筑(群)应设置消防控制室。
