三、三相电的产生与应用
三相电在交流电路中的应用大体可分为两类： 一类是接在需要三相电源上才能正常工作的三相负载,如果每相负载的 阻抗值和阻抗角完全相等，则为对称负载，如三相电动机，GT铸锭炉。 另一类是接入只需单相电源的负载，它们可以按照需要接在三相电源 的任意一相电压或线电压上。对于电源来说它们也组成三相负载，但各相
功率验证：
由I线＝3800A，可得I相＝3800 / 3 =2194A 则每个电阻的电流IR＝2194/2＝1097A 每个电阻的阻值：R＝25V／1 097A=0．0228 欧
中国 ·四川
Sichuan, China
三相电在பைடு நூலகம்VA铸锭炉中的连接方式：
U12＝38V U23＝38V U13＝55V
I1＝2111A I2＝2111A I3＝2186A 中国 ·四川
P1＝80KvA P2＝80KvA P3＝120KvA Sichuan, China
为什么选用三相电：
一、在发电方面：三相交流发电机比相同尺寸的单相交流 发电机容量大。 二、在输电方面：如果以同样电压将同样大小的功率输送 到同样距离，三相输电线比单相输电线节省材料。 三、在用电设备方面：三相交流电动机比单相电动机结 构简单、体积小、运行特性好等等。因而三相制是目前世界各 国的主要供电方式。我国的三相电线电压是采用380V。
三相电及应用
中国 ·四川
Sichuan, China
一、三相电简介
二、连接方式
三、三相电的应用
中国 ·四川
WCDMA基本概念理解(适合新手)
1、联通3G频点：下行频点：10663,10688,10713上行频点：9713,9738,97632、Wcdma的FDD工作频段：上行：1920~1980MHz；下行：2110~2170MHz；3、抱杆:由杆及其附件组成，在天线中是用来固定天线用的竖杆。
抱杆4、三相电与单相电；家用电源一般为220V，单相电源；工业用电一般为380V，三相电源。
三相电负载的接法：（1）三角形接法（负载引线为三条火线和一条地线，三条火线之间的电压为380V，任一火线对地线的电压为220V。
）（2）Y型接法（负载引线为三条火线、一条零线和一条地线，三条火线之间的电压为380V，任一火线对零线或对地线的电压为220V。
）5、电压驻波比：电压驻波比(VSWR)，波传递从甲介质传导到乙介质,会由于介质不同,波的能量会有一部分被反射，这种被反射的波与入射波叠加后形成的波称为驻波，在电磁波有同样的特性,电波在甲组件传导到乙组件,由于阻抗特性的不同, 一部分电磁波的能量被反射回来,我们常称此现象为阻抗不匹配，驻波比,一般指的就是电压驻波比,是指驻波的电压峰值与电压谷值之比。
电压驻波比的值为1是理想值。
6、塔放：即塔顶放大器，是安装在塔顶部紧靠在接收天线之后的一个低噪声放大器，在接收信号进入馈线之前可将接收信号放大近12dB，提高上行链路信号质量，改善通话可靠性和话音质量，同时扩大小区覆盖面积。
当用户位于小区覆盖范围之外，有可能掉话时，采用塔顶放大器是十分有利的。
7、车载逆变器：将直流电转换为交流电的一种工具；7.1使用车载逆变器需要注意事项：要严格按照用户手册的规定来使用逆变器；逆变器的输出电压是220伏交流电，而这个220伏电是在一个狭小的空间并处于可移动状态，因此要格外小心。
应将其放在较为安全的地方（特别要远离儿童！），以防触电。
在不使用时，最好切断其输入电源。
不要将逆变器置于太阳直晒或暖风机出口附近。
逆变器的工作环境温度不宜超过摄氏40度。
低压电工理论考试复习笔记
1、接地电阻有10欧和4欧，主要区别在于应用场景和安全要求。
1.1、4欧姆的接地电阻通常适用于以下情况：1.1.1、在1000V以下的中性点不接地系统中，一般规定接地电阻为4欧姆。
1.1.2、在380/220伏低压系统中，接地电流很小，一般不超过几安，所以规定接电阻不大于4欧姆。
对于工作接地（接零保护）、保护接地，当容量在1000千伏安以下时，接地电阻还可放宽至不大于10欧姆。
在路灯照明系统接地中，接地电阻应小于或等于4欧姆。
1.2、10欧姆的接地电阻则适用于：1.2.1、独立的防雷保护接地电阻应小于等于10欧姆。
1.2.2、重复接地的每一重复接地电阻不应大于10欧姆；在工作接地电阻允许为10欧姆的场合，每一重复接地电阻应可不大于30欧姆，但重复接地不得小于3处。
防直击雷接地电阻、防雷电感应的接地装置、防止高电位侵入的避雷器、电缆金属外皮和架空线终端杆上的绝缘子铁脚接地电阻以及架空金属管道进入建筑物处的接地电阻不大于20欧姆，但在某些特定情况下（如爆炸危险环境），总接地电阻不大于5欧姆。
简而言之，4欧姆的接地电阻要求更为严格，通常用于对安全要求较高的场合，如低压系统和保护接地；而10欧姆的接地电阻则适用于防雷保护和重复接地等场景，其中某些情况下可以放宽至30欧姆。
这些不同的接地电阻值是为了确保电气系统的安全运行和人身安全。
防静电的接地电阻要求不大于100欧。
2、检查绝缘电阻，一般的漏电保护器需在进、出线端子间，各接线端子与外壳间，接线端子之间进行绝缘电阻测量，其绝缘电阻值应不低于1.5MΩ3、速度继电器（转速继电器）又称反接制动继电器。
它的主要结构是由转子、定子及触点三部分组成。
速度继电器主要用于三相异步电动机反接制动的控制电路中，它的任务是当三相电源的相序改变以后，产生与实际转子转动方向相反的旋转磁场，从而产生制动力矩。
因此，使电动机在制动状态下迅速降低速度。
在电机转速接近零时立即发出信号，切断电源使之停车（否则电动机开始反方向起动）。
三相电电热管接法

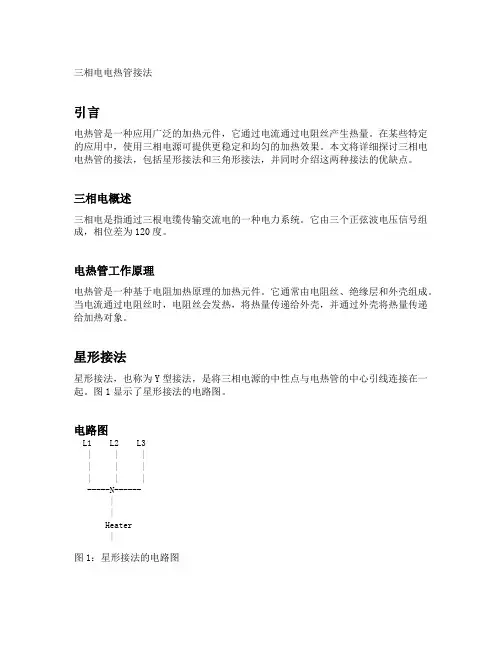

三相电电热管接法引言电热管是一种应用广泛的加热元件，它通过电流通过电阻丝产生热量。
在某些特定的应用中，使用三相电源可提供更稳定和均匀的加热效果。
本文将详细探讨三相电电热管的接法，包括星形接法和三角形接法，并同时介绍这两种接法的优缺点。
三相电概述三相电是指通过三根电缆传输交流电的一种电力系统。
它由三个正弦波电压信号组成，相位差为120度。
电热管工作原理电热管是一种基于电阻加热原理的加热元件。
它通常由电阻丝、绝缘层和外壳组成。
当电流通过电阻丝时，电阻丝会发热，将热量传递给外壳，并通过外壳将热量传递给加热对象。
星形接法星形接法，也称为Y型接法，是将三相电源的中性点与电热管的中心引线连接在一起。
图1显示了星形接法的电路图。
电路图L1 L2 L3| | || | || | |-----N------||Heater|图1：星形接法的电路图在星形接法中，每根相线上的电压与中性线的电压之差可以用来驱动电热管。
具体而言，通过调整电热管两端的电压差，可以控制电热管的发热功率。
优点1.线路简单：星形接法只需要连接一个中性线，线路结构相对简单，易于布线和维护。
2.可靠性高：当某一相线出现故障时，仍可继续使用，不会使整个系统停止工作。
3.对称性好：星形接法使得三相电源的电压和电流对称分布，有利于电热管的均匀加热。
缺点1.引线较多：星形接法需要将每根相线与电热管引线相连，带来了更多的布线工作。
2.中心引线压力大：由于中性点连接了电热管的中心引线，会使得中心引线承受较大的电流负荷。
三角形接法三角形接法，也称为Δ型接法，是将三相电源的三根相线直接连接到电热管的三个端子上。
图2显示了三角形接法的电路图。
电路图L1 L2 L3| | || | || | |-----Δ------Heater图2：三角形接法的电路图在三角形接法中，电热管的两个端子之间的电压可以用来驱动电热管。
通过控制相线之间的电压差，可以调节电热管的发热功率。
优点1.布线简单：三角形接法只需要将三根相线直接连接到电热管，布线工作相对简单。
三相异步电机丫接法
三相异步电机丫接法
三相异步电机的接法有两种基本方式：星形接法和三角形接法。
其中，星形接法也被称为Y形接法（因为图形类似字母Y），而三角形接法也被称为Delta形接法（因为图形类似希腊字母Δ）。
1. 星形接法（Y形接法）
星形接法是将三个电动机绕组的一端连接在一起，另一端分别接到三个相间电压的线上：
在星形接法中，电机的每个绕组只承受相电压的1/√3倍，因此需要更多的匝数来达到相同的功率。
此外，由于每个绕组都与其他两个绕组并联，因此电流会通过所有三个绕组，从而降低了对电网的负载。
2. 三角形接法（Delta形接法）
三角形接法是将三个电动机绕组的一端连成一个三角形，另一端分别接到三个相间电压的线上：
在三角形接法中，每个绕组承受相电压的√3倍，因此需要更少的匝数来达到相同的功率。
由于每个绕组都与其他两个绕组串联，因此电流不会通过所有三个绕组，从而增加了对电网的负载。
需要注意的是，在选择三相异步电机的接法时，应根据实际情况进行选择。
一般来说，星形接法适用于低功率和高电压的场合，而三角形接法适用于高功率和低电压的场合。
打开三相电机接线盖子，如何确定是星型还是三角形接法
打开三相电机接线盖子，如何确定是星型还是三角形接法
一、判断方法
1.打开电机的接线盒后，看三种不同颜色的线，如果三种不同颜色的线是一条线的头接一条线的尾则可以确定该接线法是Y型接线，如果三条线有一端是连接在一起的，则可以保证是星形接线法。
2.三角形接线时,三相电机每一个绕组承受线电压（380V）,而星形接线时,电机每一承受相电压（220V）.在电机功率相同的情况,角线电机的绕组电流较星接电机电流小。
二、星型三角形接法知识普及
1、三角形接线与星形接线的电路图（左边星形，右边三角形）：
2、星形接法：
是将三相电源绕组或负载的一端都接在一起构成中性线，由于均衡的三相电的中性线中电流为零，故也叫零线：三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。
星形接法主要应用在高压大型或中型容量的电动机中，定子绕组只引出三根线。
对于星形
接法，各相负载平衡，则任何时刻流经三相的电流矢量和等于零。
3、三角形接法：
是将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。
三角形接法没有中性点，也不可引出中性线。
三角形接法的三相电，线电压等于相电压而线电流等于相电流的√3倍。
线电电线电缆的常用计算公式
