涵洞工程施工方案
大连铁路枢纽改造工程SN2标段第一项目部涵洞施工方案(DIK44+864.58～DIK53+640)编制：杜世硕复核：柴江明审准：中铁二十一局集团大连铁路枢纽改造工程SN2标一分部二〇一三年三月目录1.编制依据及编制范围 (1)1.1编制依据 (1)1.2编制原则 (1)1.3编制范围 (2)2.工程概况 (2)2.1工程简介 (2)2.2主要工程数量 (2)3.施工方案 (2)3.1施工组织机构 (2)3.2施工总体方案 (5)3.3材料准备 (5)3.4施工机械设备安排 (7)3.5架子队伍安排及劳动力计划 (8)3.6施工总平面布置 (9)3.7施工工期安排 (9)4.施工工艺和方法 (9)4.1框架涵施工工艺 (9)4.2施工要点 (10)4.3盖板涵施工工艺 (12)5.主要工程材料设备、主要施工装备、劳动力及投资安排 (14)5.1主要工程材料设备采购供应方案 (14)6.质量保证措施 (17)6.1质量目标、质量保证体系 (17)6.2创优规划 (17)6.3质量保证措施 (18)7.安全保证措施 (22)7.1安全管理目标 (22)7.2安全保证体系 (22)7.3安全保证措施 (22)7.4安全检查制度 (23)7.5防洪、防汛应急预案和措施 (23)7.6防范高温干热应急预案和措施 (24)7.7火灾事故应急预案和措施 (24)7.8起重吊装事故应急预案和措施 (24)7.9施工临时用电事故应急预案和措施 (25)8.工期保证措施 (26)8.1织措施 (26)8.2技术措施 (27)8.3管理措施 (27)8.4保障措施 (28)8.5经济措施 (28)9.冬季、雨季、高温、大风等不利气候条件施工保证措施 (28)9.1冬季寒冷条件下的施工方法和方案 (28)9.2冬季施工技术管理 (30)9.3雨季条件下的施工措施 (31)9.4夜间的施工安排和措施 (32)9.5高温大风季节施工措施 (33)10.文明施工及环保、水保保证措施 (33)10.1文明施工 (33)10.2环保、水保措施 (34)涵洞施工方案1.编制依据及编制范围1.1编制依据本标段合同文件、施工图、图纸会审纪要。
国家、铁道部现行的有关铁路工程的法律、法规。
国家和铁道部、沈阳铁路局颁布的现行铁路工程施工技术规范、规程、验收标准及工程建设相关文件。
丹大快速铁路有限责任公司编制的《大连铁路枢纽改造工程指导性施工组织设计》。
新建时速200公里客货共线铁路相关标准及规定。
《铁路工程施工组织设计指南》（铁建设【2009】226号）的相关规定。
现行劳动定额、物资消耗定额及机械台班定额。
我单位类似工程的施工经验及设备情况。
1.2编制原则严格按招标文件要求的工期、质量、安全、设计速度等目标编制施工组织设计。
坚持“质量、安全、工期、投资效益、环境保护、技术创新”六位一体及和谐铁路建设理念。
确保工期、确保设计速度，确保工程质量和安全目标的原则。
坚持“总体布局、全面开工，分段组织、快速推进，均衡生产、确保重点和运输生产安全”的原则。
突出重点，兼顾一般，统筹安排，周密制定施工方案，采用先进技术及切实可行的施工方法、工艺，科学合理组织施工的原则。
配备先进实用的机械设备，提高机械化作业程度，积极采用四新技术的原则。
合理安排施工程序的原则，根据具体情况，采用流水作业或平行作业方法和网络计划技术安排进度计划。
遵循施工生产与环境保护同步规划，同步建设，同步发展的原则。
贯彻“十分珍惜、合理利用土地和切实保护耕地”的基本国策，依法用地、合理规划、科学设计，少占土地，保护农田；搞好环境保护、水土保持和地质灾害防治工作；支持矿床保护、文物保护、景点保护；维持既有交通秩序；节约木材。
遵循贯标机制的原则。
确保质量、安全、环境三体系在本项目工程施工中自始至终得到有效运行。
1.3编制范围大登线SN2标DK46+634.0(1-3.0m)盖板涵、DK49+700(1-2.0m)盖板涵、DK48+400(1-2.0m)盖板涵、D1K48+875.38(1-3.0m)盖板涵、DK49+299.90(1-6.0m)盖板涵、D1K53+247.65(1-6.0m)箱涵下部工程。
2.工程概况2.1工程简介地层为第四系全新统坡洪积层：粉质粘土、粗砂，下伏太古界（Ar）片麻岩。
极端最高气温35.3℃，极端最低气温-21.1℃；历年最冷月月平均最低气温-4.9℃；历年年平均蒸发量1517.2mm；历年年平均降水量658.7mm；最大积雪厚度0.21m；主导风向北，历年最大风速30m/s；最大冻结深度0.93m。
DK46+634.0(1-3.0m)盖板涵位于广宁寺站内，为排洪而设，DK47+900(1 -2.0m)盖板涵位于广宁寺站内，为保护涵管而设，DK48+400(1-2.0m)盖板涵位于广宁寺站内，为保护涵管而设，D1K48+875.38(1-3.0m)盖板涵位于广宁寺站内，为排洪而设，DK49+299.90(1-6.0m)盖板涵位于广宁寺站内，为排洪而设，D1K53+247.65(1-6.0m)箱涵位于广宁寺站内，为立交兼排洪而设。
2.2主要工程数量DK46+634.0(1-3.0m)盖板涵69.68延米，DK47+900(1-2.0m)盖板涵42. 36延米，DK48+400(1-2.0m)盖板涵 41.36延米，D1K48+875.38(1-3.0m)盖板涵位45.45延米，DK49+299.90(1-6.0m)盖板涵49.21延米，D1K53+247. 65(1-6.0m)箱涵16.01。
3.施工方案3.1施工组织机构3.1.1施工组织机构项目经理部的机构设置包含“六部一室”：工程管理部、安全质量环保部、物资设备部、计划合同部、财务部、综合管理部、实验室、下设2个涵洞班、一个砼拌合站、一个级配碎石拌合站，组织机构框图见下表。
3.1.2项目部各部室人员配备策划本施工区段涵洞工程施工由：中铁二十一局大连铁路枢纽改造工程SN2标段一分部全面负责，组织管理机构框图如下：分部各部室人员配置表施工组织机构框架图施工组织机构框架图3.1.3分部主要管理人员一览表：3.2施工总体方案框架式桥涵每节框架身分两次浇筑，先浇筑底板，后浇筑边墙及顶板。
施工缝留设在下梗肋以上30cm处。
顶板采用落地式满堂支架立模浇筑，跨越既有道路处采用墩梁式支架预留过车洞。
支架在浇筑混凝土前进行等载预压和沉降观测，顶板底模板按照要求设置预拱度。
桥涵身砼浇筑采用大块钢模板，钢筋按底板和边墙根部、边墙和顶板分两次浇筑。
盖板涵采用支架现浇方案。
模板采用组合钢模板，脚手架和对拉螺栓杆加固，集中搅拌站供应混凝土，罐车运至现场，汽车泵泵送入模，插入式振捣棒振捣密实。
3.3材料准备本工程的甲供材料由建设单位统一组织招标采购，执行建设单位签订的采购合同；甲控料与建设单位联合组织招标采购，供货合同由施工总承包人负责签订；施工承包人自行购置的物资、设备，供货合同由施工承包人负责签订。
在质保期内对自行采购的物资、设备质量负总责，承担直接责任。
项目部将严格审查物资、设备供应商资质、资格条件，严把物资、设备进场关，确保物资、设备供应质量。
具体办法按招标人制定的物资设备管理办法执行。
本工程所使用的一切工程材料均可利用既有铁路、公路和施工临时便道运输至施工地点，所有工程材料根据施工材料用量计划按时供应。
所有进场材料均检验并通过监理抽检合格。
主要材料如下表：DK46+634.0(1-3.0m)盖板涵主要材料表DK47+900(1-2.0m)盖板涵主要材料表DK48+400(1-2.0m)盖板涵主要材料表D1K48+875.38(1-3.0m)盖板涵主要材料表DK49+299.90(1-6.0m)盖板涵主要材料表D1K53+247.65(1-6.0m)箱涵主要材料表3.4施工机械设备安排根据施工进度计划，加强机械设备的投入，选择先进、大型机械设备投入本工程施工，除公司就近施工项目进行内部调拨使用外，不足部分遵循市场规则按照集团公司设备租赁管理办法，从当地租赁。
确保上场率100%，出勤率90%以上，主要机械设备富余量达20%以上。
机械设备根据工程实际进度和监理工程师的要求进行动态调整。
3.5架子队伍安排及劳动力计划涵洞一班负责DIK46+634、DIK47+900、DIK48+400涵洞施工，涵洞二班负责DIK49+299.9、DIK53+247.65、DIK48+875.38涵洞施工，下设基础组、钢筋组、模板组、混凝土组、附属工程组等，各班组劳动力配置详见下表：3.6施工总平面布置在涵址附近设置营地，根据施工场地情况，采取租用与自建临时住房相结合的原则。
根据现场实际情况，沿桥位纵向拉通施工便道，便道宽3.5m，泥结碎石路面，便道跨小沟渠处埋设管涵通过。
施工用电：涵洞工班组各配备200kw发电机1台。
施工用水：涵址范围内地表水较发育，有多处水塘和水渠，施工用水可就近引用。
混凝土供应：由混凝土集中拌和站负责本桥混凝土供应，混凝土采用罐车运输，输送泵入模。
3.7施工工期安排4.施工工艺和方法4.1框架涵施工工艺框架涵施工工艺流程图4.2施工要点4.2.1底板4.2.1.1基坑开挖框架桥基坑开挖时，土方根据开挖深度选择长臂挖掘机或普通挖掘机为主开挖，并由人工配合进行边坡修理、基坑顶面排水沟的修建等辅助工作。
岩层采用浅眼松动爆破开挖，开挖到位后，由人工采用风镐对基底进行清理。
外缘至岩层安全坡线的最小水平距离不小于2～3m。
倾斜岩面凿平或凿成台阶，使承重面与重力成垂直角度，以防滑移，同时，对边坡进行喷锚防护，并及时清除坡面上不稳定的土体。
4.2.1.2垫层、钢筋及模板挖到设计基底标高，地基承载力检验合格后，及时按设计要求进行碎石垫层施工，然后按设计要求进行底板钢筋的绑扎或焊接，底板侧面模板采用大块组合钢模板，钢管架加固支撑牢靠。
4.2.1.3混凝土浇筑底板混凝土施工采用拌和站集中拌和，混凝土输送车运送，泵送或滑槽入模。
混凝土浇筑时分层连续进行，每层浇筑厚度控制在30cm左右，采用插入式振捣器振捣。
浇筑完成后及时覆盖塑料布、土工布，并浇水养生。
要注意与边墙混凝土的连接处理，特别要做好边墙钢筋深入基础部分的准确定位。
4.2.1.4基坑回填底板施工完成后，及时进行基坑回填，采用砂夹卵砾石分层夯填密实，并做好横向排水。
4.2.2边墙及顶板搭设碗扣式脚手架，完成后进行支架预压，消除非弹性变形。
模板采用定型钢模。
4.2.2.1支架搭设框架涵内模支撑采用满堂支架形式，满堂支架直接搭设于底板上，搭设间距为60cm×60cm×60cm，支架底部设底托，支架顶部设顶托，顶托上设纵向方木，纵向方木上设横向方木，横向方木间距为30cm。

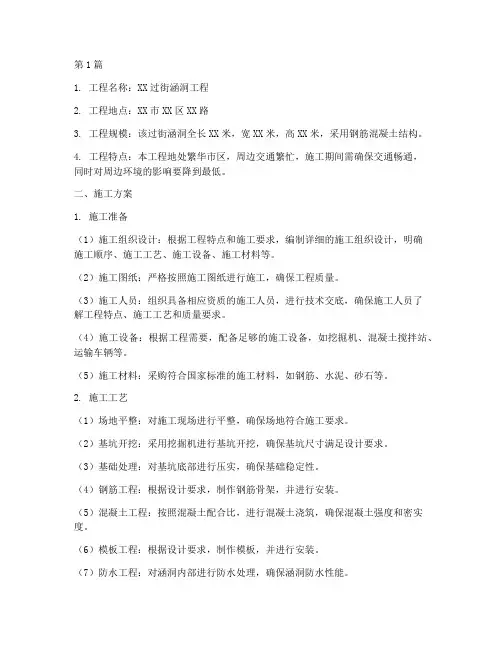

过街涵洞施工方案(3篇)
第1篇1. 工程名称：XX过街涵洞工程2. 工程地点：XX市XX区XX路3. 工程规模：该过街涵洞全长XX米，宽XX米，高XX米，采用钢筋混凝土结构。
4. 工程特点：本工程地处繁华市区，周边交通繁忙，施工期间需确保交通畅通，同时对周边环境的影响要降到最低。
二、施工方案1. 施工准备（1）施工组织设计：根据工程特点和施工要求，编制详细的施工组织设计，明确施工顺序、施工工艺、施工设备、施工材料等。
（2）施工图纸：严格按照施工图纸进行施工，确保工程质量。
（3）施工人员：组织具备相应资质的施工人员，进行技术交底，确保施工人员了解工程特点、施工工艺和质量要求。
（4）施工设备：根据工程需要，配备足够的施工设备，如挖掘机、混凝土搅拌站、运输车辆等。
（5）施工材料：采购符合国家标准的施工材料，如钢筋、水泥、砂石等。
2. 施工工艺（1）场地平整：对施工现场进行平整，确保场地符合施工要求。
（2）基坑开挖：采用挖掘机进行基坑开挖，确保基坑尺寸满足设计要求。
（3）基础处理：对基坑底部进行压实，确保基础稳定性。
（4）钢筋工程：根据设计要求，制作钢筋骨架，并进行安装。
（5）混凝土工程：按照混凝土配合比，进行混凝土浇筑，确保混凝土强度和密实度。
（6）模板工程：根据设计要求，制作模板，并进行安装。
（7）防水工程：对涵洞内部进行防水处理，确保涵洞防水性能。
（8）伸缩缝工程：根据设计要求，设置伸缩缝，确保涵洞结构安全。
（9）回填土工程：对涵洞周边进行回填土，确保路基稳定。
3. 施工进度安排（1）前期准备：1个月（2）基坑开挖及基础处理：1个月（3）钢筋工程：1个月（4）混凝土工程：1个月（5）模板工程及防水工程：1个月（6）伸缩缝工程及回填土工程：1个月（7）施工验收：1个月总计：7个月4. 施工质量控制（1）施工人员：加强施工人员培训，提高施工技能和质量意识。
（2）施工材料：严格筛选施工材料，确保材料质量符合国家标准。
（3）施工设备：定期对施工设备进行检查、保养，确保设备正常运行。

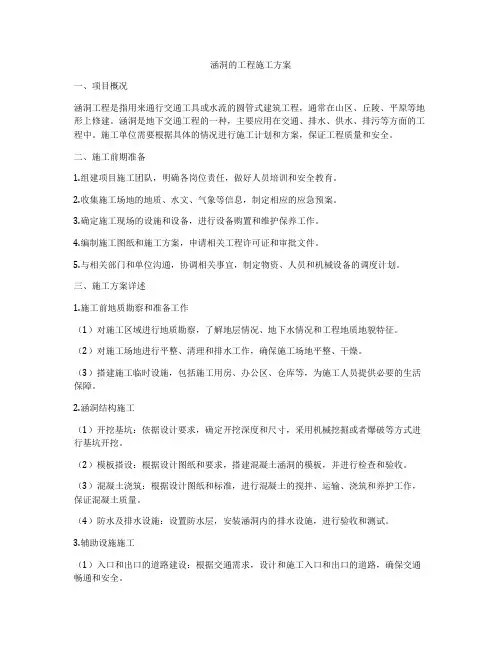

涵洞的工程施工方案
涵洞的工程施工方案一、项目概况涵洞工程是指用来通行交通工具或水流的圆管式建筑工程，通常在山区、丘陵、平原等地形上修建。
涵洞是地下交通工程的一种，主要应用在交通、排水、供水、排污等方面的工程中。
施工单位需要根据具体的情况进行施工计划和方案，保证工程质量和安全。
二、施工前期准备1.组建项目施工团队，明确各岗位责任，做好人员培训和安全教育。
2.收集施工场地的地质、水文、气象等信息，制定相应的应急预案。
3.确定施工现场的设施和设备，进行设备购置和维护保养工作。
4.编制施工图纸和施工方案，申请相关工程许可证和审批文件。
5.与相关部门和单位沟通，协调相关事宜，制定物资、人员和机械设备的调度计划。
三、施工方案详述1.施工前地质勘察和准备工作（1）对施工区域进行地质勘察，了解地层情况、地下水情况和工程地质地貌特征。
（2）对施工场地进行平整、清理和排水工作，确保施工场地平整、干燥。
（3）搭建施工临时设施，包括施工用房、办公区、仓库等，为施工人员提供必要的生活保障。
2.涵洞结构施工（1）开挖基坑：依据设计要求，确定开挖深度和尺寸，采用机械挖掘或者爆破等方式进行基坑开挖。
（2）模板搭设：根据设计图纸和要求，搭建混凝土涵洞的模板，并进行检查和验收。
（3）混凝土浇筑：根据设计图纸和标准，进行混凝土的搅拌、运输、浇筑和养护工作，保证混凝土质量。
（4）防水及排水设施：设置防水层，安装涵洞内的排水设施，进行验收和测试。
3.辅助设施施工（1）入口和出口的道路建设：根据交通需求，设计和施工入口和出口的道路，确保交通畅通和安全。
（2）照明和通风设施的安装：安装涵洞内的照明设备和通风系统，确保人员和车辆的安全通行。
（3）涵洞周边景观绿化：根据设计要求，在涵洞周边进行绿化工作，美化环境，提高生态效益。
四、安全措施1.严格遵守施工安全规定，对施工人员进行安全教育和培训，提高安全意识。
2.对施工现场进行定期巡查和检查，及时发现并处理安全隐患。
涵洞工程施工方案
目录一、编制根据及阐明二、工程概况1、工程地理位置2、工程地形、地质条件3、地层岩性及构造4、不良地质5、道路设计简况及重要工程数量三、施工准备工作1、技术准备2、现场准备工作四、施工管理组织机构五、盖板涵施工方案1、施工前段准备工作2、原材料控制3、基坑开挖4、涵洞洞身及基础砌筑5、盖板预制及安装六、圆管涵施工七、施工进度安排八、资源需求计划九、工程质量保证措施1、思想教育保证措施2、技术管理保证措施3、施工保证措施4、涵洞质量原则十、工程进度保证措施1、采用新工艺、新设备、提高施工效率2、施工组织不停优化、实行网络化管理3、加强施工管理，实行责任承包4、保障后勤和材料供应十一、施工安全保证措施1、安全承诺和目旳2、安全保证措施3、临时用电安全措施2、机械安全十二、文明施工、水土保持、环境保证措施1、水土及生态环境旳保护措施2、水资源保护措施3、大气环境保护及粉尘旳防治4、生产、生活垃圾旳管理5、竣工后场地清理及恢复平整旳环境保护措施6、弃土场、取土坑环境保护措施十三、雨季施工保证措施涵洞工程施工技术方案一、编制根据1、国家、交通部和地方政府旳有关政策、法规和条例、规定；2、《新街至幺岩施工组织设计》；3、《新街至幺岩公路施工图（含支线）》；4、《公路桥涵施工技术规范》JTJ041-2023；5、《公路土工试验规程》（JTGE40-2023）；6、《公路工程质量检查评估原则》（JTG F80/1-2023）；7、《公路工程施工安全技术规程》JTJ076-958、本单位类似工程旳施工经验及资源状况。
二、工程概况1、工程地理位置本项目位于六盘水市水城县阿戛镇，是采煤沉陷区治理工程和为完善农村公路路网功能而修建旳四级公路。
项目起点位于阿戛镇镇政府门口，终点接盐府四级公路K4+700处；中间在K5+035处设一支线，支线止于熊家洞子，线路全长20.209公里。
2、工程地形、地质条件新街至幺岩公路位于阿戛镇范围内（含支线），地形地貌重要为高山低谷，熔岩发育，地貌类型多样，以岩溶类型和岩溶-侵蚀类型为主。
涵洞工程施工方案
涵洞工程施工方案一、工程概况涵洞工程是一种重要的交通工程，用于解决水流、交通或其他管线的障碍物。
这个施工方案将介绍涵洞工程的设计、施工、设备等细节。
二、设计阶段1.了解项目需求：对现场进行勘察和调查，了解涵洞的类型、尺寸和其他要求。
2.设计图纸：根据勘察结果，设计涵洞的平面布置图、立面图和剖面图等。
3.结构设计：根据涵洞的类型和地质条件，确定涵洞的结构类型和支护措施。
4.施工图纸：根据结构设计，绘制施工图纸，包括施工顺序、支护方式和材料等。
三、施工准备1.施工组织设计：确定工期、施工流程和任务分工，制定施工计划。
2.人员配置：根据工作量和施工计划，确定施工队伍的人员配备，包括工程师、施工人员和监理人员等。
3.材料采购：根据施工图纸和材料清单，采购所需的材料和设备。
4.施工机械：根据工程的要求，选取合适的机械设备和工具，如挖掘机、砌筑机和钢筋焊接机等，并进行必要的维修和保养。
四、施工阶段1.基坑开挖：根据设计要求，进行基坑开挖，包括挖土、搬运渣土和压实等工作。
2.地基处理：根据地质勘察结果，进行地基处理，包括填土加固、振动加密和压实等工作。
3.结构施工：按照施工图纸和工艺标准，进行涵洞的结构施工，包括基础施工、墙体砌筑和拱顶施工等。
4.支护措施：根据结构设计要求，进行支护措施的施工，包括注浆、加固和锚杆等工作。
5.排水系统：根据设计要求，安装排水系统，包括排水管道和泵站等。
6.室内装修：根据设计要求，进行室内装修工作，包括地面铺装、防水处理和室内设备安装等。
7.环境保护：在施工期间，要进行环境保护，包括噪音控制、粉尘防护和水土保持等。
五、设备调试和验收1.设备调试：对涵洞的设备进行调试和试运行，确保设备的正常运转。
2.施工单位自检：对涵洞的结构和设备进行自检，确保施工的质量和安全性。
3.监理单位验收：由监理单位对施工单位的工作进行验收，确保施工的质量符合设计要求和规范。
4.客户验收：由客户对涵洞进行验收，确认工程的质量和功能是否满足需求。
涵洞工程施工方案三篇
涵洞工程施工方案三篇篇一：涵洞工程施工方案本合同段共有涵洞48道。
工程量数量大，遍布全线，对土石方施工影响较大，必须精心、组织施工、合理安排施工顺序与路基土石方施工相互结合，相互协调。
涵洞所用水泥为大理水泥厂生产“XX”牌P.O32.5普硅水泥，砂、块石产自XX 砂石场，管节采用XX厂预制管节。
钢筋选用XX有限公司产钢筋。
所有材料及成品的质量要求均应符合《公路桥涵施工技术规范》、《公路工程质量检验评定标准》的有关规定，并按要求进行抽样检验。
一、圆管涵本合同段圆管涵采用Φ800mm结构形式。
1、施工准备（1）圆管涵开工前，向监理工程师提交本工程详尽的施工组织设计和开工报告，经监理工程师批准后才能施工。
（2）放样：按图纸设计的平面位置，标高，进行施工放样与现场实际情况进行核对，如有不符，立即报告工程师，按工程师的指示办理。
（3）对于影响排水、地方道路通行的，应修建临时排水设施及临时便道。
2、挖基：（1）圆管涵采用反开槽施工。
（2）先将原地面平整压实，填筑到符合要求标高后再进行开挖，开挖时将基础轴线控制桩延长于基坑外2m加以固定。
（3）基坑应开挖至设计标高或监理工程师指定标高。
必要时，最终开挖深度要根据触探或土工试验资料确定。
（4）基坑开挖后应尽快铺设垫层，不得暴露太久。
3、圆管涵施工要求：（1）基础：圆管涵基础为砂砾垫层。
（2）敷设管节：管节安装从下游开始，紧贴于基座上，按正确的轴线和坡度敷设，保持管内清洁无脏物。
敷设时，装卸必须采用吊具进行，不允许滚板或斜板卸管。
（3）接缝：接缝宽度不大于2cm，用沥表麻絮填塞接逢内、外侧以形成柔性封闭层，再用两层15cm宽的浸透沥青的油毡包缠接缝部位，涵洞全长范围内设沉降缝与基础一致。
（4）在施工中，承口端先座以干硬性水泥砂浆，在管节套接后再在承口端的环形内塞以砂浆，以便接头部位紧密吻合，并将内壁表面抹平。
（5）回填：经检验圆管涵安装及接缝符合要求后，在管节两侧同时分层回填砂砾等透水性材料于涵管顶面齐平。
涵洞的工程施工方案
涵洞的工程施工方案一、总体设计1.1 工程概况涵洞工程是指在河道、渠道、道路、铁路、城市下沉管廊等地下建筑结构中，用于跨越或穿通一定范围的岩土体的工程结构，由两个端墩（或压顶）围合的空间构成。
涵洞的作用是保证水流或交通畅通，并且保证涵洞上部和周围环境的稳定和安全。
涵洞工程的施工需要根据具体工程的地质情况、施工条件和要求，制定详细的施工方案，包括施工单位、人员管理、设备使用、材料采购、施工工艺、安全防护等内容。
1.2 工程内容本次涵洞工程施工包括以下内容：（1）地基处理：包括机械开挖、爆破破碎、加固处理等，以满足涵洞的开挖和支护需要。
（2）涵洞开挖：根据设计要求和实际地质情况，进行涵洞的拆除、开挖和排土作业。
（3）涵洞支护：采用合适的支护措施，包括锚杆支护、土钉支护、喷锚支护等，确保涵洞施工安全和稳定。
（4）涵洞结构施工：包括涵洞的混凝土浇筑、配筋、模板搭设等工序，确保涵洞结构的质量和安全。
1.3 工程要求本次涵洞工程施工要求如下：（1）施工单位必须遵守国家相关法律法规和工程施工标准，确保施工质量和安全。
（2）施工单位必须设立专门的施工管理机构，负责施工的组织、协调和监督工作。
（3）施工单位必须配备合格的技术人员和施工人员，并定期进行培训和考核。
（4）施工单位必须购买足够的施工材料和设备，并定期检查和维护。
（5）施工单位必须制定详细的施工计划，包括施工过程和时间安排。
二、施工准备2.1 施工单位的选定根据招标文件要求，施工单位经过初步筛选和评定，确定为本次涵洞工程施工单位。
施工单位具有相关的施工资质和技术实力，有丰富的涵洞工程施工经验和成功案例。
2.2 施工人员的组织施工单位根据施工计划和工程要求，组织合适的施工人员参与本次涵洞工程施工。
包括现场监理人员、质量检测人员、安全员、机械操作人员、劳务工人等。
2.3 施工设备和材料的准备施工单位购买或租赁需要的施工设备和材料，包括挖掘机、混凝土搅拌站、钢筋加工设备、支护材料等。
涵洞工程施工方案
涵洞工程施工【2 】筹划一. 施工预备1.按照设计进行基底处理;平整场地,预备料场.砂浆和砼的拌和场及盖板预制场.2.精确放样.测量挖基的地位.尺寸.高程及涵洞两侧原地面标高,定出基坑开挖规模,将轴线掌握线延伸至坑外恰当地位加以固定并妥当破坏.3.依据气象情形联合基坑四周地形前提,作好地表防排水措施.4.依据设计要乞降不同的材料起源进行砂浆和砼的施工合营比设计.二. 施工办法1.基坑开挖：基坑开挖采用人工合营发掘机功课,当挖至高于设计0.3~0.4米时,用人工合营持续开挖修整成型.并留20cm破坏层,铺底时再突击挖至设计标高后,随即浇筑基本.在开挖中如发明水文.地质情形与设计不符时,须依据现实情形提出处理措施,报业主和设计单位同意后方可实行.为缩短基坑暴露时光,要估计基坑成型的时光且提前通知监理工程师,在基坑达到设计请求后立刻进行检讨,基底经监理工程师磨练相符设计请求并签定隐藏检讨证后立刻浇筑基本,如基底承载力达不到设计请求,应立刻用砂砾石进行换填至达到设计请求后才能进行基本砼浇筑.2.浇筑基本砼和基坑回填：混凝土用料采用相符设计请求的砂.卵石和水泥,卵石粒径不得超过构造物最小尺寸的1/4和钢筋最小净距的3/4.水泥采用相符请求的通俗硅酸盐水泥32.5R,要确保砼标号和质量.每隔4~6米或地基土质变化处或填挖接壤处必须在板接缝处设一道沉降缝,缝宽1~2cm,沉降缝平行路中线布设,在每浇筑一层之后用相符设计请求的材料填塞.基本砼浇筑完毕后按设计请求对基坑进行回填.基本砼一次浇筑,不留施工缝.3.基本与墙身衔接方法：基本砼浇筑完后,立刻在基本表面安置卵石,卵石潜入基本砼深度不低于5cm,露出部分不小于5cm,按30cm的间距成梅花状布置.4.涵身浇筑：涵洞墙身砼用料请求同基本砼.涵洞墙身采用搭支架.支模板现浇施工.支模时,必须严厉检讨其地位的精确性和垂直度各部尺寸规格,校验无误后,支持稳固,经监理工程师验收签字确认后,方可浇筑砼,每隔4~6米或地基土质变化处或填挖接壤处必须在板接缝处设一道沉降缝,缝宽1~2cm,沉降缝平行路中线布设,在每浇筑一层之后用相符设计请求的材料填塞.对砼的搅拌.浇筑.拆模.摄生均严厉按照规范请求施工.5.盖板预制：为便利吊装,钢筋砼盖板就近分散预制,盖板预制必须严厉按照设计文件尺寸及请求施工,待预制强度达到100%,涵台强度达到设计强度75%后,用汽车吊安装,安装前起首检讨盖板及涵台尺寸,盖板与涵墙身必须顶紧,安装完成后用水泥砂浆填塞.6.铺设防水层：用作防水层的油毛毡等在施工前有材质检讨的实验报告,相符设计和规范的请求才能应用.沥青熬制中不断搅拌至全部成为液态,应用中的热沥青不低于150℃.涂敷前将圬工表面清刷干净,且保持湿润,不附着土壤和水等其它杂物.铺设油毛毡在先涂敷的热沥青还未凝固进步行,使之能粘合成一体并清除邹折和空鼓等现象.7.进出水口：进出水口应严厉按图纸所示,采用圬工构造构筑,施工工艺应相符规范划定.进出水口的沟床应整顿顺直,使高低游水流稳固畅通.当设有跌水井和激流槽时,应按图纸或监理工程师的指导进行施工.8.涵背两侧的填筑：在涵洞防水层作好且盖板砼强度达到请求后即安排涵洞台背回填,涵洞两侧对称平均分层同步进行填筑施工,在涵洞两侧不少于2倍孔径规模内对称进行,涵台背后1.0米规模内采用轻型夯实机械施工.9.涵洞盖板顶面填土：涵洞盖板顶面填土应在涵洞盖板强度达到请求后分层填筑,第一层松铺厚度不小于50cm,应用压路机碾压时以静压方法进行.钢筋砼盖板涵施工工艺框图三.质量保证措施1.质量目标本项目工程质量一次验收及格率100%,不许可消失不及格工程,果断杜毫不及格项目.不论是自检,照样监理工程师抽检的任何项目都应达到90%的优秀率,争夺优越的信用.2.质量掌握机构质量治理引导小组是全部工程质量治理的引导焦点,由项目司理.项目总工.项目副总工.质安组组长.实验室主任构成.制订出全部合同段工程质量创优筹划.方针.措施.3.强化质量意识在施工中建立“质量关系万万家,搞好质量人人抓”的不雅念,使职工熟悉到质量工作的利害与项目部.小我好处的关系,把质量工作贯串到施工全进程中,深刻到每一个职工中,形成道道工序齐抓共管,使各项工程质量工作落实到实处.四.工期保证措施依据合同工期要乞降本标段内工程的散布情形,联合人员和装备情形,提出项目标质量.工期及安全等的筹划目标.将筹划目标落实到各工程队,各工程队依据项目部制订的筹划目标,卖力组织实行.各工程队依据项目部下达的工程筹划,对本工程队所承担的全部工程义务,做出月进度筹划,确保全部工程在合同工期内美满完成.五.文明施工措施为把临双二级公路扶植成一条情形幽美的公路,我工程处在施工中尽最大限度破坏本来的地貌地形,保持本来的生态情形,在施工中,从以下几个方面加强文明施工治理.1.现场布置依据场地现实情形合理地进行布置,举措措施装备按现场布置图划定设置堆放,并随施工基本下部.上部等不同阶段进行场地布置和调剂.最大限度地削减耕地占用.2.道路和场地施工区内道路通行.平展.整洁.不乱堆乱放,无散落物;构造物四周保持干净;场地平整不积水,无散落的杂物;场地排水成体系,并畅通不堵.施工废料分散堆放,实时处理.3.班组场地清算班组必须做好操作后场地清算,随作随清,物尽其用.在施工功课中应有防止尘土飞扬.泥浆横流.混凝土洒漏.车辆沾带土壤运行等措施.4.材料堆放砂石分类堆放成方,砌体料归类成垛,堆放整洁.5.周转举措措施存放施工钢模.机具.器材等分散堆放整洁.专用钢模成套放置,钢模板及零配件.脚手架扣件分类分规格,分散存放.6.水泥库袋装.散装不混放,分清标号,堆放整洁,目能成数.有轨制.有划定专人治理,限额发放,分类插标挂牌,记录齐备精确,牌物账相符.库容整洁,无“上漏下渗”.六.情形破坏措施情形破坏是我国的一项根本国策,公路的建筑必然对沿线的天然情形造成必定损坏,为了尽量削减公路建筑对情形的损坏和红河水源的污染,防止因公路扶植而激发新的水土流掉,改良和进步工程项目区生态情形,精确处理公路开辟扶植与周边生态情形之间的关系,破坏工程扶植区的生态情形,防治天然灾祸,应对新形成的地形断面采用植草和浆砌片石护坡进行防护,以便削减水土流掉和加强路基稳固,同时在施工进程中应做好丛林防火和弃土场的选用绿化工作.1.建立情形破坏意识(1)组织所有施工人员卖力进修情形破坏常识,进步全部员工环保意识.(2)严厉遵守国度及云南省关于情形破坏方面的有关前提和律例,并加以宣扬.2.防止和减轻水流.大气污染(1)在材料搬运及堆放进程中,采取喷水等措施下降粉尘.(2)施工废水.生涯污水不得直接排入农田.耕地.饮用水源和浇灌渠道.(3)清算场地废料和处理废方时,不影响排灌体系及农田水利举措措施安全.(4)在施工进程中,施工机械.施工办法,制订专门的措施轨制.如路基土石方工程.施工机械噪声.灵活车辆尾气排放等.3.工程施工时代的水土保持措施依据“随机应变.因害设防”.“重点治理与一般防治统筹”的原则布设各项水保措施.在筹划设计中,治理措施与预防监视措施相联合,工程措施与生物措施相联合,治沟与治坡相联合,治理与应用相联合,形成扶植项目水土保持分解体系.预制场选用比较平展的旷地进行施工,但应对预制场作好排水及预制场表面进行硬化处理,防止施工污染.施工停止后,全部还林.还耕或进行植草.植树处理.。
涵洞工程施工方案
涵洞工程施工方案引言概述：涵洞工程是一项重要的交通基础设施工程，用于解决道路交通中的河流、沟渠、铁路等交通障碍。
为确保施工顺利进行，需要制定合理的施工方案。
本文将从五个部份详细阐述涵洞工程施工方案。
一、前期准备1.1 项目调研：对涵洞工程的地理环境、地质条件、交通流量等进行详细调查，了解施工所需资源和风险因素。
1.2 工程设计：根据调研结果制定合理的工程设计方案，包括涵洞的尺寸、结构、材料等，确保施工质量和安全。
1.3 资金筹备：评估工程所需资金，并与相关部门商议、筹措资金，确保施工资金的到位。
二、施工准备2.1 场地准备：清理施工现场，确保施工区域的平整和安全。
2.2 材料准备：采购所需的涵洞材料，包括钢筋、混凝土、预制构件等，并进行质量检验。
2.3 设备准备：配备适当的施工设备，如挖掘机、起重机等，以提高施工效率和质量。
三、施工过程3.1 地基处理：根据地质条件，采取合适的地基处理措施，如挖土、加固等，以确保涵洞的稳定性。
3.2 结构施工：按照设计方案进行涵洞的结构施工，包括基础、墙体、拱顶等的施工，确保结构的坚固和稳定。
3.3 防水防渗：对涵洞进行防水和防渗处理，以防止水源渗入涵洞内部，保证涵洞的使用寿命和安全性。
四、安全措施4.1 施工现场安全：设置合理的施工标志和警示牌，确保施工现场的安全，防止人员和车辆意外事故的发生。
4.2 施工人员安全：培训施工人员，提高其安全意识和技能水平，配备必要的个人防护装备，确保施工人员的安全。
4.3 施工质量监控：设立专门的质量监控小组，对施工过程进行监督和检查，确保施工质量符合规范要求。
五、施工后续5.1 工程验收：在施工完成后，进行工程验收，确保涵洞工程符合设计要求和使用标准。
5.2 运维管理：建立涵洞工程的运维管理制度，进行定期巡检和维护，保持涵洞的良好状态。
5.3 安全教育：对使用涵洞的驾驶员和行人进行安全教育，提高其对涵洞安全的认识和意识。
结论：涵洞工程施工方案的制定和实施对于保障施工质量和安全至关重要。
涵洞工程施工方案
涵洞工程施工方案一、项目背景涵洞工程是一项重要的基础设施建设工程，用于解决道路交通中的水流问题。
本文将详细介绍涵洞工程的施工方案，确保工程的顺利进行。
二、工程概述涵洞工程位于某市A公路B段，全长500米，主要由两座涵洞组成。
涵洞采用预制钢筋混凝土箱涵结构，每座涵洞长100米，宽8米，高6米。
涵洞工程的施工包括以下几个方面：地质勘察、洞身开挖、基础处理、箱涵安装、边坡处理、排水系统、路面铺设等。
三、施工方案1. 地质勘察在施工前，必须进行详细的地质勘察，包括地层情况、地下水位、地下水流方向等。
根据地质勘察结果，制定相应的施工方案，确保施工的安全性和可行性。
2. 洞身开挖洞身开挖采用机械挖掘的方式进行，首先进行洞口开挖，然后逐段开挖洞身。
开挖过程中要注意支护措施，如钢支撑、喷射混凝土等，确保洞身的稳定性。
3. 基础处理洞身开挖完成后，进行基础处理工作。
首先清理洞底，然后进行基础填充，采用碎石填充并进行夯实。
同时，根据地质勘察结果，进行相应的基础加固工作，如加设钢筋混凝土基础板等。
4. 箱涵安装箱涵采用预制钢筋混凝土结构，安装前要进行验收，确保质量合格。
箱涵的安装采用吊装的方式进行，要注意吊装过程中的安全措施。
安装完成后，进行箱涵的连接和密封处理。
5. 边坡处理为了保证涵洞工程的稳定性和安全性，对涵洞两侧的边坡进行处理。
边坡处理采用护坡网和植被覆盖的方式，确保边坡的坡度和稳定性。
6. 排水系统涵洞工程的排水系统包括雨水排水和地下水排水。
雨水排水采用雨水采集井和排水管道，地下水排水采用排水井和排水管道。
排水系统的设计要满足工程的排水需求，并确保排水通畅。
7. 路面铺设涵洞工程完成后，进行路面的铺设工作。
路面铺设采用沥青混凝土，要注意路面的平整度和抗滑性，确保道路的安全性和舒适性。
四、安全措施在施工过程中，必须严格遵守相关的安全规定和操作规程。
施工现场应设置安全警示标志，配备必要的安全设备。
施工人员必须佩戴安全帽、安全鞋等个人防护装备，并接受相关的安全培训。
涵洞土方施工方案(3篇)
第1篇一、工程概况涵洞工程是道路、铁路、水利工程中的重要组成部分，其主要作用是排除地面水、地下水，确保道路、铁路、水利工程的正常运行。
本工程涵洞土方施工方案旨在为涵洞工程的顺利进行提供指导。
二、施工准备1. 施工图纸及资料：熟悉并掌握施工图纸及相关技术规范，了解工程特点、施工工艺、质量要求等。
2. 施工组织设计：编制施工组织设计，明确施工进度、人员、材料、设备、质量、安全等各项要求。
3. 施工人员：组织施工队伍，进行技术交底，确保施工人员熟悉施工工艺、质量标准和安全操作规程。
4. 施工材料：采购、验收、堆放各类施工材料，确保材料质量符合规范要求。
5. 施工设备：准备挖掘机、装载机、推土机、压路机等机械设备，确保施工过程中设备正常运行。
6. 施工场地：平整施工场地，确保施工顺利进行。
三、施工工艺1. 施工准备（1）测量放样：根据设计图纸，确定涵洞中心线、进出口位置、涵洞长度等，进行测量放样。
（2）场地平整：将施工场地进行平整，确保场地满足施工要求。
2. 挖掘施工（1）采用挖掘机进行土方开挖，确保开挖深度、宽度、长度符合设计要求。
（2）开挖过程中，注意保护地下管线、电缆等设施，避免损坏。
（3）开挖过程中，及时清理土方，确保施工现场整洁。
3. 基底处理（1）基底清理：将基底上的杂物、垃圾等清理干净，确保基底平整、坚实。
（2）基底压实：采用压路机进行基底压实，确保基底密实度达到要求。
4. 涵洞结构施工（1）涵洞结构施工：按照设计图纸，采用模板、钢筋、混凝土等材料进行涵洞结构施工。
（2）混凝土浇筑：采用混凝土搅拌车运输混凝土，确保混凝土质量。
（3）模板拆除：混凝土强度达到设计要求后，拆除模板，进行涵洞结构验收。
5. 回填施工（1）回填材料：选用合格的土料进行回填，确保回填土的密实度。
（2）回填压实：采用压路机进行回填压实，确保回填土密实度达到要求。
（3）回填土质量：回填土质量应符合规范要求，避免因回填土质量不合格导致涵洞沉降、变形等问题。
