钢管矫直原理
钢管矫直原理
钢管矫直原理钢管矫直原理矫直是ERW钢管生产中的重要工序。
由于石油套管和油气管的ERW钢管，不但在钢级和焊缝质量上有严格的要求，对钢管的直线度也有很高的要求，因为直线度的偏差直接关系到油套管和输送管的管端螺纹和管箍的加工，连接。
现有管端车丝加工有两种：管子旋转和刀具旋转，大多数车丝加工采用的是管子旋转，这对于钢管的直线度就要求更高。
美国石油协会，英文缩写API，它是世界上石油行业一致认可的行业老大，API制订的有关管子生产，加工的标准实际上就是国际标准。
《套管和油管规范》API—5CT标准，《管线管规范》API—5L标准规定：钢管直线度偏差不超过总长度的0.2%；我国对于普通焊管的直线度也有相关规定。
《直缝电焊钢管尺寸规格》GB/T13793—1992标准规定：外径大于16mm的钢管，弯曲度≤1.5mm/M。
《直缝电焊钢管尺寸规格》GB/T1 3793—1992标准是一般用途直缝焊管的基本标准。
谈到钢管矫直，我们首先要弄清楚钢管为什么会弯？许多人会觉得：这个问题还用说吗？其实，要真正弄清除钢管为什么会弯，这个问题还真不简单。
导致钢管弯曲有许多原因，比如焊缝的热影响，轧制时的偏心，还有压紧力，弯曲力的不平衡等等。
但是从根本上来说，弯曲都是钢管内应力的作用，简单地说，弯曲就是应力不均衡。
那么，直的钢管是不是就没有内应力呢？不是。
直的钢管也有内应力，只是直管的内应力相对均衡了。
内应力是一种什么东西呢？内应力是物理力学上的说法，它的本质，是材料受温度，外力影响而产生变形时的一种分子之间的相互作用力。
钢管在成型，焊接的时候，也会受到焊接温度，成型弯曲这些外力的影响而产生内应力。
钢管的截面是一个环形，在这个环形面积上会产生二种应力：与环形平行的力和与环形垂直的力。
平行的应力会使得管子不圆；垂直的应力会使得管子弯曲。
我们来看看某型号的液压六辊矫直机的工作原理：需要矫直的管材从机器的左端(或右端)的进料装置上被送入矫直机的下辊上，上辊下行使其压住管材，到相应的位置后停止。

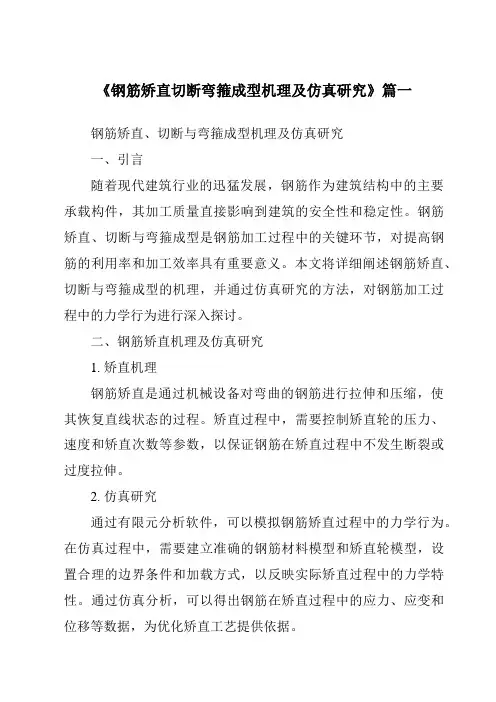

《钢筋矫直切断弯箍成型机理及仿真研究》范文
《钢筋矫直切断弯箍成型机理及仿真研究》篇一钢筋矫直、切断与弯箍成型机理及仿真研究一、引言随着现代建筑行业的迅猛发展，钢筋作为建筑结构中的主要承载构件，其加工质量直接影响到建筑的安全性和稳定性。
钢筋矫直、切断与弯箍成型是钢筋加工过程中的关键环节，对提高钢筋的利用率和加工效率具有重要意义。
本文将详细阐述钢筋矫直、切断与弯箍成型的机理，并通过仿真研究的方法，对钢筋加工过程中的力学行为进行深入探讨。
二、钢筋矫直机理及仿真研究1. 矫直机理钢筋矫直是通过机械设备对弯曲的钢筋进行拉伸和压缩，使其恢复直线状态的过程。
矫直过程中，需要控制矫直轮的压力、速度和矫直次数等参数，以保证钢筋在矫直过程中不发生断裂或过度拉伸。
2. 仿真研究通过有限元分析软件，可以模拟钢筋矫直过程中的力学行为。
在仿真过程中，需要建立准确的钢筋材料模型和矫直轮模型，设置合理的边界条件和加载方式，以反映实际矫直过程中的力学特性。
通过仿真分析，可以得出钢筋在矫直过程中的应力、应变和位移等数据，为优化矫直工艺提供依据。
三、钢筋切断机理及仿真研究1. 切断机理钢筋切断是通过机械设备将钢筋按照一定长度进行切割的过程。
切断过程中，需要控制切割刀片的运动速度、切割深度和切割角度等参数，以保证钢筋的切割质量和效率。
2. 仿真研究在仿真过程中，可以通过建立钢筋和切割刀片的几何模型，模拟切割过程中的力学行为。
通过设置合理的摩擦系数和接触条件，可以得出切割过程中的应力分布和变形情况。
通过仿真分析，可以优化切割工艺，提高切割质量和效率。
四、钢筋弯箍成型机理及仿真研究1. 弯箍成型机理钢筋弯箍成型是将钢筋按照设计要求弯曲成特定形状的过程。
在弯箍过程中，需要控制弯曲机的弯曲半径、弯曲角度和弯曲速度等参数，以保证弯箍的精度和质量。
2. 仿真研究通过建立钢筋和弯曲机的几何模型，可以模拟弯箍过程中的力学行为。
在仿真过程中，需要设置合理的材料模型和接触条件，以反映实际弯箍过程中的力学特性。
钢筋调直机工作原理与基本构造
钢筋调直机工作原理与基本构造该钢筋调直机为下切剪刀式，工作原理如下图所示：采用一台电动机作总动力装置，电动机轴端安装两个V带轮，分别驱动调直筒、牵引和切断机构。
其牵引、切断机构传动如下：电动机启动后，经V带轮带动圆锥齿轮6旋转，通过另一圆锥齿轮使曲柄轴7旋转，在通过减速齿轮3、4、5带动一对同速所向回转齿轮，使牵引轮14转动，牵引钢筋12向前动力。
曲柄轮7上的连杆使锤头8上、下运动，调直好的钢筋顶信与滑动刀台13相连的定长挡板11时，挡板带动定长拉杆10将刀台拉到锤头下面，刀台在锤头冲击下将钢筋切断。
切断机构的结构与工作原理如图所示：下切刀8固定在刀座台7上，调直后的钢筋从切刀中孔中通过。
上切刀9安装在刀架10上，非工作状态时，上刀架被复位弹簧6推至上方，当定长拉杆4将刀台座7拉到锤头3下面时，上刀架受到锤头的冲击向上运动，钢筋在上、下刀片间被切断。
在切断钢筋时，切刀有一个下降过程，下降时间一般为0.1s，而钢筋的牵引速度为0.6m/s，因此在切断瞬间，钢筋可有0.6×0.1=0.06m的运动距离，而实际上钢筋在被切断的瞬间是停止运动的，所以造成钢筋在牵引轮中的滑动，使牵引轮受到磨损。
因此，调直机的调直速度不宜太快。
钢筋调直机的电气控制系统图为：调直机的传动示意展开图：电动机经三角胶带驱动调直筒2旋转，实现钢筋调直。
经电动机上的另一胶带轮以及一对锥齿轮带动偏心轴，再经二级齿轮减速，驱动上下压辊14、15等速反向旋转，从而实现钢筋牵引运动。
又经过偏心轴和双滑块机械17、18，带动锤头19上下运动，当上切刀20进入锤头下面时即受到锤头敲击，完成钢筋切断。
上压辊14装在框架16上，转动偏心手柄可使框架销作转动，以便根据钢筋直径调整压辊间隙。
方刀台21和承受架的拉杆22相连，当钢筋端部顶到拉杆上的定尺板时，将方刀台拉到锤头下面。
即可切断钢筋。
定尺板在承受架上的位置，可以按切断钢筋所需长度进行调节。
大棚钢管调直机的工作原理-概念解析以及定义
大棚钢管调直机的工作原理-概述说明以及解释1.引言1.1 概述大棚钢管调直机作为一种重要的农业机械设备，在现代农业生产中起着至关重要的作用。
随着农业现代化的发展，大棚种植越来越受到人们的关注和重视。
而大棚钢管调直机作为大棚种植的一项基础设备，其作用不可忽视。
大棚钢管调直机主要用于修整、调直和连接大棚内的钢管，使之更加结实、稳定。
通过大棚钢管调直机的作用，可以减少大棚结构的变形和倾斜，保证大棚的稳定性和使用寿命。
本文将详细介绍大棚钢管调直机的工作原理、优势及应用范围，希望可以为读者对该设备有更深入的了解和认识，促进农业生产的现代化进程。
1.2 文章结构：本文将首先介绍大棚钢管调直机的概念和作用，为读者提供一个基本的了解。
接着，我们将深入探讨大棚钢管调直机的工作原理，从机械结构和运行原理两个方面进行详细解析。
最后，我们将分析大棚钢管调直机的优势及应用范围，展示其在实际生产中的重要性和价值。
通过本文的阐述，读者将能够全面了解大棚钢管调直机及其在工程领域中的重要作用。
1.3 目的本文的主要目的是介绍大棚钢管调直机的工作原理。
通过深入解析大棚钢管调直机是如何实现对钢管进行调直的，读者可以更加全面地了解该设备的工作原理和运行机制。
同时，通过对大棚钢管调直机的优势及应用范围进行探讨，可以帮助读者更好地了解该设备在工程领域的重要性和实际应用价值。
通过本文的介绍，读者可以对大棚钢管调直机有一个更为全面的了解，为相关行业的工作人员提供参考和指导。
2.正文2.1 大棚钢管调直机的定义和作用大棚钢管调直机是一种专门用于调整和修整大棚钢管形状的设备。
在大棚种植业中，钢管常常被用来支撑大棚的结构，但由于运输、安装等原因，钢管可能会变形或弯曲，影响大棚的稳定性和美观性。
这时就需要大棚钢管调直机来对钢管进行调整，使其恢复原来的直线形状。
大棚钢管调直机通过液压系统或机械手臂，对钢管施加力量，从而使其逐渐恢复直线状态。
调整后的钢管不仅保持了组装大棚的结构稳定性，还提高了美观度和使用寿命。
型钢矫直原理
型钢矫直原理型钢矫直是钢铁加工过程中一项重要的技术环节，主要通过物理或化学方法对型钢进行形状和尺寸的修正。
矫直的目的是提高型钢的平直度、直线度和几何精度，以满足后续加工或使用的要求。
型钢矫直主要涉及以下五种方法：加热矫直、机械矫直、液压矫直、弹性矫直和弯曲矫直。
1.加热矫直加热矫直是通过加热型钢使其软化，进而进行矫直的一种方法。
加热温度、加热时间和加热区域是影响加热矫直效果的关键因素。
一般来说，加热温度越高，型钢越容易矫直，但过高的温度可能导致型钢变形或组织性能变化。
加热时间和加热区域也会影响型钢的矫直效果，合理的加热时间和均匀的加热区域可以提高矫直效率和型钢的质量。
2.机械矫直机械矫直是利用机械力对型钢进行矫直的一种方法。
矫直机是机械矫直的核心设备，其结构主要包括矫直辊、传动装置和支撑装置等。
矫直辊是直接对型钢进行矫直的部件，传动装置为矫直辊提供动力，支撑装置则保证矫直辊在矫直过程中稳定运行。
机械矫直适用于各种类型的型钢，具有较高的矫直效率和精度。
3.液压矫直液压矫直是利用液压缸产生的压力对型钢进行矫直的一种方法。
液压缸是液压矫直的核心设备，其结构主要包括缸体、活塞杆和密封件等。
活塞杆在缸体内运动，通过传递压力对型钢进行矫直。
液压矫直具有作用力大、精度高和适用于各种截面形状的型钢等优点。
4.弹性矫直弹性矫直是利用弹性元件的弹性变形对型钢进行矫直的一种方法。
弹性元件是弹性矫直的核心部件，常用的有弹簧、橡胶和气囊等。
弹性元件在受力后产生弹性变形，通过与型钢的相互作用力对型钢进行修正。
弹性矫直适用于各种类型的型钢，具有矫直精度高、作用力温和无冲击等优点。
5.弯曲矫直弯曲矫直是通过弯曲作用对型钢进行矫直的一种方法。
弯曲矫直机是弯曲矫直的核心设备，其结构主要包括弯曲辊、传动装置和支撑装置等。
弯曲辊是直接对型钢进行弯曲的部件，传动装置为弯曲辊提供动力，支撑装置则保证弯曲辊在矫直过程中稳定运行。
弯曲矫直适用于各种类型的型钢，具有矫直效果好、效率高等优点。

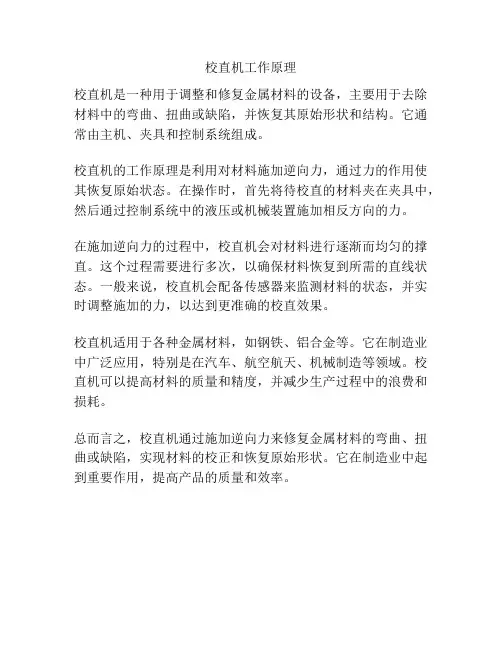

校直机工作原理
校直机工作原理
校直机是一种用于调整和修复金属材料的设备，主要用于去除材料中的弯曲、扭曲或缺陷，并恢复其原始形状和结构。
它通常由主机、夹具和控制系统组成。
校直机的工作原理是利用对材料施加逆向力，通过力的作用使其恢复原始状态。
在操作时，首先将待校直的材料夹在夹具中，然后通过控制系统中的液压或机械装置施加相反方向的力。
在施加逆向力的过程中，校直机会对材料进行逐渐而均匀的撑直。
这个过程需要进行多次，以确保材料恢复到所需的直线状态。
一般来说，校直机会配备传感器来监测材料的状态，并实时调整施加的力，以达到更准确的校直效果。
校直机适用于各种金属材料，如钢铁、铝合金等。
它在制造业中广泛应用，特别是在汽车、航空航天、机械制造等领域。
校直机可以提高材料的质量和精度，并减少生产过程中的浪费和损耗。
总而言之，校直机通过施加逆向力来修复金属材料的弯曲、扭曲或缺陷，实现材料的校正和恢复原始形状。
它在制造业中起到重要作用，提高产品的质量和效率。
钢管矫直原理
钢管矫直原理矫直是ERW钢管生产中的重要工序。
由于石油套管和油气管的ERW钢管，不但在钢级和焊缝质量上有严格的要求，对钢管的直线度也有很高的要求，因为直线度的偏差直接关系到油套管和输送管的管端螺纹和管箍的加工，连接。
现有管端车丝加工有两种：管子旋转和刀具旋转，大多数车丝加工采用的是管子旋转，这对于钢管的直线度就要求更高。
美国石油协会，英文缩写API，它是世界上石油行业一致认可的行业老大，API制订的有关管子生产，加工的标准实际上就是国际标准。
《套管和油管规范》API—5CT标准，《管线管规范》API—5L标准规定：钢管直线度偏差不超过总长度的0.2%；我国对于普通焊管的直线度也有相关规定。
《直缝电焊钢管尺寸规格》GB/T13793—1992标准规定：外径大于16mm的钢管，弯曲度≤1.5mm/M。
《直缝电焊钢管尺寸规格》GB/T1 3793—1992标准是一般用途直缝焊管的基本标准。
谈到钢管矫直，我们首先要弄清楚钢管为什么会弯？许多人会觉得：这个问题还用说吗？其实，要真正弄清除钢管为什么会弯，这个问题还真不简单。
导致钢管弯曲有许多原因，比如焊缝的热影响，轧制时的偏心，还有压紧力，弯曲力的不平衡等等。
但是从根本上来说，弯曲都是钢管内应力的作用，简单地说，弯曲就是应力不均衡。
那么，直的钢管是不是就没有内应力呢？不是。
直的钢管也有内应力，只是直管的内应力相对均衡了。
内应力是一种什么东西呢？内应力是物理力学上的说法，它的本质，是材料受温度，外力影响而产生变形时的一种分子之间的相互作用力。
钢管在成型，焊接的时候，也会受到焊接温度，成型弯曲这些外力的影响而产生内应力。
钢管的截面是一个环形，在这个环形面积上会产生二种应力：与环形平行的力和与环形垂直的力。
平行的应力会使得管子不圆；垂直的应力会使得管子弯曲。
我们来看看某型号的液压六辊矫直机的工作原理：需要矫直的管材从机器的左端(或右端)的进料装置上被送入矫直机的下辊上，上辊下行使其压住管材，到相应的位置后停止。
钢管矫直原理
钢管矫直原理（续）⑴合理的辊型曲线矫直机的辊型曲线是一条包络线。
它应该包络所矫直管径的范围，理论上应该是一条双曲线。
任何包络线都是有一定范围的。
例：现需要矫直范围为φ114~φ180之间的所有规格的钢管，矫直辊角30°，如果辊型曲线在矫直最大管径φ180时有三分之一圆周的接触长度，那就有188mm的接触长度，而用同一对辊矫直φ114管子时，其接触长度则变为仅有一个点，辊子边缘离开φ114管子有0.2mm的间隙。
一般来说，管径包络的范围越大，矫直性能就越差。
为什么呢？因为在矫直过程中，辊型曲线与管子外径需保持一定的接触长度。
接触线有两个作用：第一个作用：当矫直中间辊向上调节时，使管子在形成矫直挠度，接触线长度很小或只有点接触时，矫直挠度曲线将变得很陡，这使得管子只能在很短的长度内产生塑性变形，无法在较长间距内消除应力；第二个作用：当三道矫直辊全部压下时，管子在旋转中径向产生塑性变形，接触线越长，径向压力越均匀，塑性变形面积就越充分，钢管圆度就越好。
由次可见，合理的辊型曲线是矫直性能的保障，接触线长度越长，矫直性能就越好；接触线长度越短，矫直性能就越差。
矫直机经过一段时间的使用，辊面会造成磨损，从而改变了辊形的曲线，影响矫直效果，所以必须定期对矫直辊的曲线进行修正。
⑵合理的辊间距三对矫直辊的间距，需要根据管子直径的大小来确定。
每对矫直辊与管子的相对旋转运动形成一条螺旋线，辊子的压力使管子产生的塑性变形会使管端失圆，为了避免这种情况的产生，三对辊的间距布置需要保证三条螺纹线之间有均匀分布的相位差，理想的状态是成圆周120度的分布。
但实际上当管径大小变化而辊间距不变时，三道辊的辊压螺旋线的相位将发生很大的改变，以φ180管为例：当辊间距为1050mm时，设定φ180管的相位差为0°/78°/155°；当辊间距1080mm时，φ180管的相位差变为0°/110°/220°；当辊间距1100mm时，φ180管的相位差又变为0°/133°/266°。
