景观设计常用尺寸1
园林景观设计常用尺寸
园林景观设计常用尺寸园林景观设计常用尺寸主要道路（车行道）：7~8米次要道路（沟通各建筑之间的主要人行道或人行量较大的道路）：3~4米园林小径：单人0.6~1米双人1.2~1.5米树池边常用尺寸：240mm 120mm树池压顶常用尺寸：300mm 480mm花池边常用尺寸：120mm花池压顶常用尺寸：240mm 300mm景墙常用厚度：120mm 240mm 300mm路缘石常用厚度：100mm 120mm常用景观材料及尺寸花岗石：芝麻灰芝麻白米黄色黑金沙黑色黑白根黄芝麻荔枝面火烧面拉丝面剁斧面常用尺寸：100mm*100mm 150mm*150mm 300mm*300mm450mm*450mm 600mm*600mm 800mm*800mm 300mm*600mm 300mm*800mm 600*800mm青石板：灰色灰绿色红灰色常用尺寸：300mm*600mm透水砖、烧结砖：灰色、绿色、黄色、红色等常用尺寸：120mm*240mm 300mm*300mm广场砖：白色蓝色黄色绿色常用尺寸：100mm*100mm 200mm*200其他可用材料：水洗石：黄色鹅卵石：白色、黑色、黄色、杂色陶土砖：黄棕色大理石：颜色跟花岗石相近（光面）虎皮石：尺寸不定黄色灰色砂岩：黄色、红色、绿色、灰色、杂色、锈蚀色尺寸不定（易起青苔）页岩：砂岩：黄色、红色、绿色、灰色、杂色、锈蚀色尺寸不定（易起青苔）防腐木：木纹颜色可自定彩色模压混凝土：颜色可自定、尺寸不限塑胶地面人行道人行道宽：不小于1m，并按照0.5的倍级递增。
路牙要求：车行与人行道之间路牙地面高度在100~200之间；人行与草坪之间宜0~120。
停车场居住区内地面停车用地面积以小型车计算，停车场宜设置在行车方便、距建筑外墙面约6m，尽量不影响居民生活宁静和不影响景观环境地段。
机动车停车场用地面积按照当量小汽车位数计算。
停车场用地面积每隔停车位为25~30㎡，停车位尺寸以2.5m*5.0m划分（地面划分尺寸）。
景观设计中各种尺寸

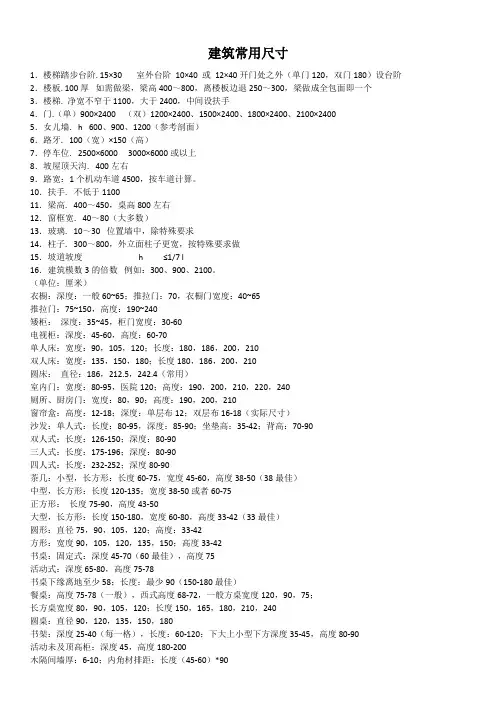

建筑常用尺寸1．楼梯踏步台阶. 15×30 室外台阶10×40 或12×40开门处之外（单门120，双门180）设台阶2．楼板. 100厚如需做梁，梁高400～800，离楼板边退250～300，梁做成全包面即一个3．楼梯. 净宽不窄于1100，大于2400，中间设扶手4．门.（单）900×2400 （双）1200×2400、1500×2400、1800×2400、2100×24005．女儿墙. h 600、900、1200（参考剖面）6．路牙. 100（宽）×150（高）7．停车位. 2500×6000 3000×6000或以上8．坡屋顶天沟. 400左右9．路宽：1个机动车道4500，按车道计算。
10．扶手. 不低于110011．梁高. 400～450，桌高800左右12．窗框宽. 40～80（大多数）13．玻璃. 10～30 位置墙中，除特殊要求14．柱子. 300～800，外立面柱子更宽，按特殊要求做15．坡道坡度h ≤1/7 l16．建筑模数3的倍数例如：300、900、2100。
（单位：厘米）衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65推拉门：75~150，高度：190~240矮柜：深度：35~45，柜门宽度：30-60电视柜：深度：45-60，高度：60-70单人床：宽度：90，105，120；长度：180，186，200，210双人床：宽度：135，150，180；长度180，186，200，210圆床：直径：186，212.5，242.4（常用）室内门：宽度：80-95，医院120；高度：190，200，210，220，240厕所、厨房门：宽度：80，90；高度：190，200，210窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90双人式：长度：126-150；深度：80-90三人式：长度：175-196；深度：80-90四人式：长度：232-252；深度80-90茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）中型，长方形：长度120-135；宽度38-50或者60-75正方形：长度75-90，高度43-50大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）圆形：直径75，90，105，120；高度：33-42方形：宽度90，105，120，135，150；高度33-42书桌：固定式：深度45-70（60最佳），高度75活动式：深度65-80，高度75-78书桌下缘离地至少58；长度：最少90（150-180最佳）餐桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75；长方桌宽度80，90，105，120；长度150，165，180，210，240圆桌：直径90，120，135，150，180书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90一、楼梯1．楼梯：角度在20。
景观设计常用尺寸
景观设计常用尺寸一、人行道人行道宽：不小于1m，并按照的倍级递增。
小区路：6m-9m组团路：3m-5m宅间小路：>园路，人行道坡道宽：轮椅通过：W≥轮椅交错：W≥二、消防1．消防车道宽度不应小于4m。
转弯半径不应小于9~10m，重型消防车不应小于12m，穿过建筑物门洞时其净高不应小于4m，供消防车操作的场地坡度不宜大于3%。
2．高层建筑的周围应设有环形消防车道。
当设环形消防车道困难时，可沿高层建筑俩个长边设置消防车道。
3．消防车道距高层建筑外墙宜大于5m，消防车道上空4m范围内不应有障碍物。
4．小区内尽端式道路不宜大于120m，应设置不小于12m*12m消防回车场。
(考虑到车行方便，及景观效果一般尽端路超过35m，设回车场)。
回车场模式见下图（m）。
5．尽端式消防车道应设回车道或回车场。
多层建筑群回车场面积不应小于12m*12m，高层建筑回车场面积不宜小于15m*15m，供大型消防车的回车场不宜小于18m*18m。
“L”形“T”形“O”形注：图中下限值适用于小汽车（车长5m，最小转弯半径6m）；上限值适用于大汽车（车长8~9m，最小转弯半径10m）三、车道1.道路宽度居住区级道路：红线宽度不宜小于20m。
小区级道路：路面宽～；建筑控制线之间的宽度，需敷设供热管线的不宜小于14m；无供热管线的不宜小于10m; 组团路：路面宽3m-5m；建筑控制线之间的宽度，需敷设供热管线的不宜小于10m；无供热管线的不宜小于8m；宅间小路：路面宽不宜小于；双车道：W＝～（场地主干道双车道宽度，小型车双车道最小宽6米，大型车双车道最小宽7米）单车道： W＝~4m；（车道兼具回车通道作用，应按照停车场标准设计车道宽度）2.转弯半径机动车最小转弯半径：（道路内路牙最小半径）：车长不超过5米的三轮车、小型车。
：车长6-9米的一般二轴载重汽车、中型车。
：车长10米以上的的铰接车、大型货车、大型客车等大型车。
基地出入口转弯半径应适量加大。
园林景观设计常用尺寸
园林景观设计常用尺寸园林景观设计常用尺寸主要道路（车行道）：7~8米次要道路（沟通各建筑之间的主要人行道或人行量较大的道路）：3~4米园林小径：单人0.6~1米双人 1.2~1.5米树池边常用尺寸：240mm 120mm 树池压顶常用尺寸：300mm 480mm 花池边常用尺寸：120mm花池压顶常用尺寸：240mm 300mm 景墙常用厚度：120mm 240mm 300mm 路缘石常用厚度：100mm 120mm常用景观材料及尺寸花岗石：芝麻灰芝麻白米黄色黑金沙黑色黑白根黄芝麻荔枝面火烧面拉丝面剁斧面常用尺寸：100mm*100mm 150mm*150mm 300mm*300mm 450mm*450mm 600mm*600mm 800mm*800mm 300mm*600mm 300mm*800mm 600*800mm青石板：灰色灰绿色红灰色常用尺寸：300mm*600mm透水砖、烧结砖：灰色、绿色、黄色、红色等常用尺寸：120mm*240mm 300mm*300mm 广场砖：白色蓝色黄色绿色常用尺寸：100mm*100mm 200mm*200其他可用材料：水洗石：黄色鹅卵石：白色、黑色、黄色、杂色陶土砖：黄棕色大理石：颜色跟花岗石相近（光面）虎皮石：尺寸不定黄色灰色砂岩：黄色、红色、绿色、灰色、杂色、锈蚀色尺寸不定（易起青苔）页岩：砂岩：黄色、红色、绿色、灰色、杂色、锈蚀色尺寸不定（易起青苔）防腐木：木纹颜色可自定彩色模压混凝土：颜色可自定、尺寸不限塑胶地面人行道人行道宽：不小于1m，并按照0.5的倍级递增。
路牙要求：车行与人行道之间路牙地面高度在100~200之间；人行与草坪之间宜0~120。
停车场1.居住区内地面停车用地面积以小型车计算，停车场宜设置在行车方便、距建筑外墙面约6m，尽量不影响居民生活宁静和不影响景观环境地段。
2.机动车停车场用地面积按照当量小汽车位数计算。
停车场用地面积每隔停车位为25~30㎡，停车位尺寸以2.5m*5.0m划分（地面划分尺寸）。
景观设计中的常用尺寸及相关规范
1.步行适宜距离：L＝500.0m-2。
负重行走距离：L＝300。
0m—3.正常目视距离:L〈100.0m—4。
观枝形：L< 30.0m—5。
赏花：L＝9。
0m6.心理安全距离: L＝3.0m-7.谈话距离： L〉0.70m—居住区道路:W〉20。
0m;—小区路：W＝6。
0～9。
0m；—组团路：W＝3.0～5。
0m；—宅间小路：W〉2。
50m；—园路、人行道、坡道宽：W＝1。
20m，-轮椅通过：W≥1。
50m，轮椅交错：W≥1.80m.-尽端式道路的长度： L〈120.0m，—尽端回车场：S〉12。
0mｘ12.0m.—楼梯踏步：室内：H 〈0.15m,W > 0。
26m；—室外：H＝0。
12～0。
16m,W＝0.30m～0.35m；-可坐踏步：H＝0。
20～0.35m，W＝0.40～0。
60m.-台阶长度超过3米或需改变攀登方向的地方,应在中间设置休息平台,平台：W<1。
20m.-居住区道路最大纵坡:i〈8%；-园路最大纵坡：i〈4％；—自行车专用道路最大纵坡：i〈5％;-轮椅坡道一般：i＝6％；i<8。
5％；—人行道纵坡：i〈2。
5％。
-无障碍坡道高度和水平长度：-坡度：1：201：161：121：101：8—最大高度(m）： 1.50 1.000。
750.600。
35-水平长度（m)： 30.00 16。
00 9。
00 6。
00 2。
80—-室外座椅（具）：H＝0.38～0.40m,W＝0.40~0.45m,—单人椅:L＝0。
60m左右,—双人椅：L＝1。
20m左右,-三人椅：L＝1。
80m左右，—靠背倾角:100—110°为宜。
-扶手:H＝0.90m（室外踏步级数超过了3级时）—残障人轮椅使用扶手：H＝0。
68m\0。
85m—栅栏竖杆的间距：W〈1.10m。
—路缘石：H＝0.10～0。
15m。
—水篦格栅：W＝0。
25～0.30m。
—车档:H＝0.70m；间距＝0。
最全园林景观设计常用尺寸
最全园林景观设计常用尺寸一、消防1．消防车道宽度不应小于4m。
转弯半径不应小于9~10m，重型消防车不应小于12m，穿过建筑物门洞时其净高不应小于4m，供消防车操作的场地坡度不宜大于3%。
2．高层建筑的周围应设有环形消防车道。
当设环形消防车道困难时，可沿高层建筑俩个长边设置消防车道。
3．消防车道距高层建筑外墙宜大于5m，消防车道上空4m范围内不应有障碍物。
4．小区内尽端式道路不宜大于120m，应设置不小于12m*12m消防回车场。
(考虑到车行方便，及景观效果一般尽端路超过35m，设回车场)。
回车场模式见下图（m）。
5．尽端式消防车道应设回车道或回车场。
多层建筑群回车场面积不应小于12m*12m，高层建筑回车场面积不宜小于15m*15m，供大型消防车的回车场不宜小于18m*18m。
“L”形“T”形“O”形注：图中下限值适用于小汽车（车长5m，最小转弯半径6m）；上限值适用于大汽车（车长8~9m，最小转弯半径10m）二、车道1.道路纵坡1.1居住区道路纵坡控制坡度（%）注：1.摘自《城市居住区规范设计规范》（GB 50180—93）（2002年版）2.L为坡长。
1.2在地形坡度较大的个别困难地段，道路纵坡极限值不宜大于11%，其坡长不大于80m，路面应由防滑措施。
2.道路纵坡机动车、非机动车道路横向坡为1.5%~2.5%。
人行道横坡为1.0%~2.0%3.道路宽度3.1居住区级道路：红线宽度不宜小于20m。
3.2 小区级道路：路面宽6.0～9.0m；建筑控制线之间的宽度，需敷设供热管线的不宜小于14m；无供热管线的不宜小于10m;3.3 组团路：路面宽3m-5m；建筑控制线之间的宽度，需敷设供热管线的不宜小于10m；无供热管线的不宜小于8m；3.4 宅间小路：路面宽不宜小于2.5m；3.5 双车道：W＝6.0～9.0m（场地主干道双车道宽度，小型车双车道最小宽6米，大型车双车道最小宽7米）单车道： W＝3.5~4m；（车道兼具回车通道作用，应按照停车场标准设计车道宽度）4.转弯半径机动车最小转弯半径：（道路内路牙最小半径）6.0m：车长不超过5米的三轮车、小型车。
景观设计常用尺寸
景观设计常用尺寸步行适宜距离：L＝500.0m负重行走距离： L＝300.0m正常目视距离：L<100.0m观枝形：L< 30.0m赏花：L＝9.0m心理安全距离：L＝3.0m谈话距离：L>0.70m居住区道路：W>20.0m；小区路：W＝6.0～9.0m组团路：W＝3.0～5.0m；­宅间小路： W>2.50m；园路、人行道、坡道宽：W＝1.20m，轮椅通过：W≥1.50m；轮椅交错：W≥1.80m。
尽端式道路的长度: L<120.0m,尽端回车场：S>12.0mｘ12.0m 尽端回车场：S>12.0mｘ12.0m机动车停车车位指标大于50个时，出入口不得少于2个；机动车停车车位指标大于500个时，出入口不得少于3个；出入口之间净距须大于10m，出入口宽度不得少于7m，服务半径<150.0m­楼梯踏步室内：H < 0.15m，W > 0.26m；室外：H＝0.12～0.16m，W＝0.30m～0.35m；可坐踏步： H＝0.20～0.35m，W＝0.40～0.60m。
台阶长度超过3米或需改变攀登方向的地方，应在中间设置休息平台，平台：W<1.20m。
居住区道路最大纵坡： i<8％；园路最大纵坡：i<4％；自行车专用道路最大纵坡： i<5％；轮椅坡道一般：i＝6％；i<8.5％；人行道纵坡：i<2.5％。
无障碍坡道高度和水平长度：坡度：1：20 1：16 1：12 1：10 1：8 ，最大高度（m)：1.50 1.000.750.60 0.35，水平长度（m)：30.00 16.00 9.00 6.00 2.80室外座椅（具）：H＝0.38～0.40m，W＝0.40～0.45m，单人椅：L＝0.60m左右，双人椅：L＝1.20m左右，三人椅：L＝1.80m左右，靠背倾角：100-110°为宜。
景观设计常用尺寸(共10张PPT)
宅间小路：
W>2.50m；
园路、人行道、坡道宽：W＝1.20m，
轮椅经过：W≥1.50m，轮椅交错：W≥1.80m。
尽端式道路的长度: L<120.0m,
尽端回车场： S>12.0mｘ12.0m。
楼梯踏步： 室内： H < 0.15m，W > 0.26m； 室外： H＝0.12～0.16m，W＝0.30m～0.35m；
无妨碍坡道高度和程度长度：
坡 度： 1：20 1：16 1：12
最大高度〔m)： 1.50 1.00 0.75
程度长度〔m)： 30.00 16.00
9.00
1：10 1：8
0.60 0.35
6.00 2.80
室外座椅〔具〕：H＝0.38～0.40m，W＝0.40～0.45m， 单人椅：L＝0.60m左右，
立柱间距＝2.40～2.70m。
柱廊：纵列间距＝4-6m，横列间距＝6-8m。
常见运动场地方式及尺寸一
栅栏竖杆的间距：W<1.
赏花：
L＝9.
60m，立柱间距＝3.
心思平安间隔： L＝3.
室外座椅〔具〕：H＝0.
中栏杆：H＝0.
常见运动场地方式及尺寸二
赏花：
L＝9.
观枝形：
L< 30.
最大高度〔m)： 1.
双人椅：L＝1.20m左右，
三人椅：L＝1.80m左右，
靠背倾角：100-110°为宜。
扶手：H＝0.90m (室外踏步级数超越了3级时〕 残障人轮椅运用扶手：H＝0.68m\0.85m
栅栏竖杆的间距：W<1.10m。
路缘石： H＝0.10～0.15m。 水篦格栅：W＝0.25～0.30m。 车档： H＝0.70m；间距＝0.60m；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
道路：
主要道路（车辆行使道路）宽7~10米
次要道路（人行大道）宽3~5米
休闲小径或双人散步小道宽0.6~1.5米
园灯：由灯头、灯杆和灯座三部分组成灯柱高约3~5米
园桌：直径1000~1200 高度700~750
栏杆：
低栏高0.2~0.3米中栏高：0.8~1米高栏高1.1~1.3米
坡道：居住区道路最大纵坡不应大于8％；园路不应大于4％；自行车专用道路最大纵坡控制在5％以内；轮椅坡道一般为6％；最大不超过8.5％，并采用防滑路面；人行道纵坡不宜大于2.5％。
坡度的视觉感受与适用场所。
园路、人行道坡道宽一般为1.2m，但考虑到轮椅的通行，可设定为1.5m以上，有轮椅交错的地方其宽度应达到1.8m
树池及树池箅选用表
木栈道由表面平铺的面板（或密集排列的木条）和木方架空层（2CM）两部分组成
一般为3－5cm厚，板宽一般为10－20cm之间，板与板之间宜留出3－5mm宽的缝隙。
饮水器（饮泉）
饮水器分为悬挂式饮水设备、独立式饮水设备和雕塑式水龙头等。
饮水器的高度宜在800mm左右，供儿童使用的饮水器高度宜在650mm左右，并应安装在高度100-200mm左右的踏台上。
饮水器的结构和高度还应考虑轮椅使用者的方便。
垃圾容器
垃圾容器分为固定式和移动式两种。
普通垃圾箱的规格为高60-80cm，宽50-60cm。
放置在公共广场的要求较大，高宜在90cm左右，直径不宜超过75cm。
座椅（具）
室外座椅（具）的设计应满足人体舒适度要求，普通座面高38-40cm，座面宽40-45cm，标准长度：单人椅60cm左右，双人椅120cm左右，3人椅180cm左右，靠背座椅的靠背倾角为100°-110°为宜。
廊
廊以有顶盖为主，可分为单层廊、双层廊和多层廊。
廊的宽度和高度设定应按人的尺度比例关系加以控制，避免过宽过高，一般高度宜在2.2-2.5m之间，宽度宜在1.8-2.5m之间。
居住区内建筑与建筑之间的连廊尺度控制必须与主体建筑相适应。
棚架形式可分为门式、悬臂式和组合式。
棚架高宜2.2-2.5m，宽宜2.5-4m，长度宜5-10m，立柱间距2.4-2.7m。
建筑红线《民用建筑设计通则》（JGJ37—87）规定建筑物的台阶、平台、窗井、地下建筑及建筑基础，除基地内连通城市管线以外的其它地下管线不允许突出道路红线。
允许突出道路红线的建筑突出物：1．在人行道地面上空：（1）2米以上允许突出窗扇、窗罩，突出宽度不大于0．4米；（2）2．50米以上允许突出
活动遮阳，突出宽度不应大于人行道宽度减1米，并不应大于3米；（3）3．50米以上允许突出阳台，凸形封窗、雨棚、挑檐，突出宽度不应大于1米；（4）5米以上允许突出雨棚、挑檐，突出宽度不应大于人行道宽减1米，并不大于3米。
2．在无人行道的道路上空：（1）2．50米以上允许突出窗扇、窗罩，突出宽度不应大于0．4米；（2）5米以上允许突出雨棚、挑檐，突出宽度不应大于1米。
