监控立杆基础施工方案
监控立杆基础施工方案
监控立杆基础施工方案一、背景介绍为了提高社会治安和城市管理水平，许多地方都在加大监控系统的建设力度。
而监控立杆是监控系统中非常重要的组成部分，负责支撑和固定监控设备。
因此，对监控立杆的基础施工方案进行合理设计和施工是非常重要的。
二、施工前准备1.设计方案：根据具体的监控需求和环境条件，设计合理的监控立杆基础施工方案。
包括立杆的高度、间距、数量、材质等要素。
2.材料采购：根据设计方案，采购适当的钢筋、混凝土、沙子、石子等建材。
3.施工人员培训：组织施工人员进行培训，包括施工流程、操作规范、安全注意事项等。
4.场地清理：清理施工现场，确保施工顺利进行。
三、施工流程1.测量定位：根据设计方案，使用测量工具确定立杆的具体位置和间距。
2.挖孔：使用挖孔机械，按照设计要求挖掘立杆基础的孔洞，并保持孔洞垂直。
3.安装钢筋：按照设计要求，在孔洞内安装预埋钢筋，保证预埋钢筋的位置准确、固定牢靠。
4.浇筑混凝土：将预备好的混凝土倒入孔洞中，并利用振捣器进行振动，以排除混凝土中的空隙。
5.养护：在混凝土凝固后，对其进行养护，包括保湿、避免外界冲击等，以保证混凝土的强度发挥到最大。
6.立杆安装：在混凝土完全养护后，安装立杆，并使用水平仪进行调整，以确保立杆垂直。
四、施工注意事项1.施工人员必须佩戴好安全帽、防护眼镜等个人防护装备。
2.施工现场必须设置明显的施工标志，警示过往行人和车辆注意安全。
3.施工过程中，保持施工现场的整洁和安全，及时清理施工垃圾和杂物。
4.严格按照设计要求操作，确保施工质量和安全。
5.在挖孔和混凝土浇筑时，注意孔洞周围的支护和防止坍塌。
六、施工结果评估1.检查立杆基础的固定性和牢度，确保立杆与基础之间无明显的倾斜和松动。
2.检查立杆基础的垂直度，使用水平仪进行测量，确保立杆基础的倾斜度在合理范围内。
3.检查立杆基础表面的完整性和光滑度，确保无明显的表面缺陷和粗糙。
4.对施工方案的实施情况进行评估，包括施工进度、材料使用情况、施工质量等。
监控立杆安装施工方案
监控立杆安装施工方案
目录：
1. 准备工作
1.1 确定立杆安装位置
1.2 确保材料齐全
1.3 确认安全措施
2. 施工步骤
2.1 预先测量并标记位置
2.2 挖掘孔位并打桩
2.3 安装立杆
2.4 固定立杆
3. 安全检查
3.1 检查立杆是否垂直稳固
3.2 检查固定件是否牢固
3.3 检查周围环境是否安全
4. 完工验收
4.1 清理现场
4.2 确认安装工作完毕
4.3 做好档案记录
准备工作：
在进行立杆安装之前，首先要确定好立杆的安装位置，确保立杆
的稳固性和使用功能。
接着要准备好所需材料，包括立杆、固定件等，确保材料齐全。
同时，也要确认好安全措施，做好施工前的安全预防
工作，保障施工人员的安全。
施工步骤：
首先，需要进行预先测量并标记立杆的安装位置，确保准确无误。
接着进行挖掘孔位并打桩，为立杆的安装做好基础工作。
然后安装立杆，注意调整立杆的位置和角度。
最后固定立杆，确保其稳固牢固，
确保安全性。
安全检查：
安装完立杆后，要进行安全检查，确保立杆垂直稳固，固定件牢固可靠，周围环境安全无隐患，以保障设施的正常使用和使用者的安全。
完工验收：
最后，进行完工验收，清理施工现场，确认安装工作完毕，做好相应的档案记录，确保工作的整体完整性和安全性。

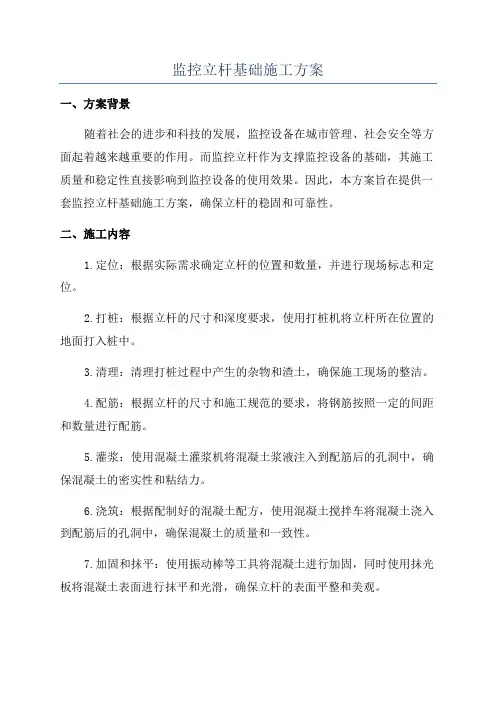

监控立杆基础施工方案
监控立杆基础施工方案一、方案背景随着社会的进步和科技的发展，监控设备在城市管理、社会安全等方面起着越来越重要的作用。
而监控立杆作为支撑监控设备的基础，其施工质量和稳定性直接影响到监控设备的使用效果。
因此，本方案旨在提供一套监控立杆基础施工方案，确保立杆的稳固和可靠性。
二、施工内容1.定位：根据实际需求确定立杆的位置和数量，并进行现场标志和定位。
2.打桩：根据立杆的尺寸和深度要求，使用打桩机将立杆所在位置的地面打入桩中。
3.清理：清理打桩过程中产生的杂物和渣土，确保施工现场的整洁。
4.配筋：根据立杆的尺寸和施工规范的要求，将钢筋按照一定的间距和数量进行配筋。
5.灌浆：使用混凝土灌浆机将混凝土浆液注入到配筋后的孔洞中，确保混凝土的密实性和粘结力。
6.浇筑：根据配制好的混凝土配方，使用混凝土搅拌车将混凝土浇入到配筋后的孔洞中，确保混凝土的质量和一致性。
7.加固和抹平：使用振动棒等工具将混凝土进行加固，同时使用抹光板将混凝土表面进行抹平和光滑，确保立杆的表面平整和美观。
8.养护：在混凝土浇筑完毕后，应及时进行养护，以确保混凝土的强度和耐久性。
三、施工要求1.材料质量要求：混凝土应符合国家相关标准的要求，钢筋应符合国家相关标准的要求。
2.施工工艺要求：施工过程中应按照先配筋后灌浆的顺序进行，确保配筋的粘结力和混凝土的质量。
3.施工环境要求：施工现场应保持清洁整齐，确保施工人员的安全。
4.施工安全要求：施工过程中应遵守相关的安全规范和操作流程，保证施工人员的安全。
5.监督和验收要求：施工过程中应有专人进行监督和验收，确保施工质量符合设计要求。
四、施工流程1.确定立杆的位置和数量。
2.进行现场标志和定位。
3.使用打桩机进行打桩。
4.清理现场杂物和渣土。
5.按照设计图纸进行配筋。
6.使用混凝土灌浆机进行灌浆。
7.使用混凝土搅拌车进行浇筑。
8.使用振动棒和抹光板进行加固和抹平。
9.进行混凝土养护。
10.进行验收和总结。

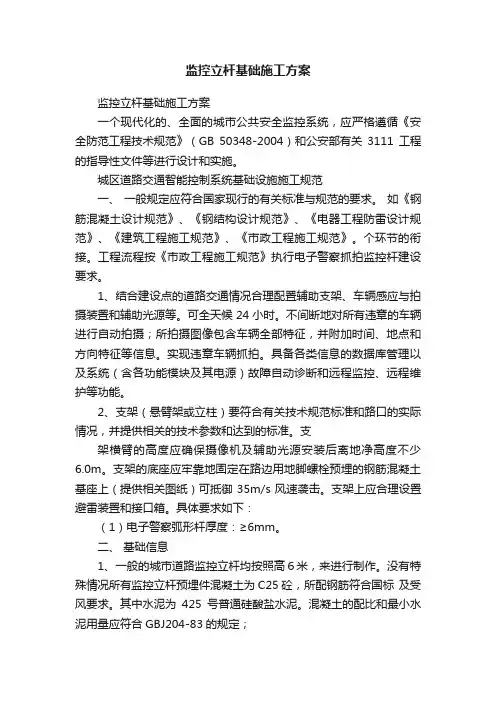

监控立杆基础施工方案
监控立杆基础施工方案监控立杆基础施工方案一个现代化的、全面的城市公共安全监控系统，应严格遵循《安全防范工程技术规范》（GB 50348-2004）和公安部有关3111工程的指导性文件等进行设计和实施。
城区道路交通智能控制系统基础设施施工规范一、一般规定应符合国家现行的有关标准与规范的要求。
如《钢筋混凝土设计规范》、《钢结构设计规范》、《电器工程防雷设计规范》、《建筑工程施工规范》、《市政工程施工规范》。
个环节的衔接。
工程流程按《市政工程施工规范》执行电子警察抓拍监控杆建设要求。
1、结合建设点的道路交通情况合理配置辅助支架、车辆感应与拍摄装置和辅助光源等。
可全天候24小时。
不间断地对所有违章的车辆进行自动拍摄；所拍摄图像包含车辆全部特征，并附加时间、地点和方向特征等信息。
实现违章车辆抓拍。
具备各类信息的数据库管理以及系统（含各功能模块及其电源）故障自动诊断和远程监控、远程维护等功能。
2、支架（悬臂架或立柱）要符合有关技术规范标准和路口的实际情况，并提供相关的技术参数和达到的标准。
支架横臂的高度应确保摄像机及辅助光源安装后离地净高度不少6.0m。
支架的底座应牢靠地固定在路边用地脚螺栓预埋的钢筋混凝土基座上（提供相关图纸）可抵御35m/s风速袭击。
支架上应合理设置避雷装置和接口箱。
具体要求如下：（1）电子警察弧形杆厚度：≥6mm。
二、基础信息1、一般的城市道路监控立杆均按照高６米，来进行制作。
没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。
其中水泥为425号普通硅酸盐水泥。
混凝土的配比和最小水泥用量应符合GBJ204-83的规定；2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于４欧；3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。
根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋；4、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。

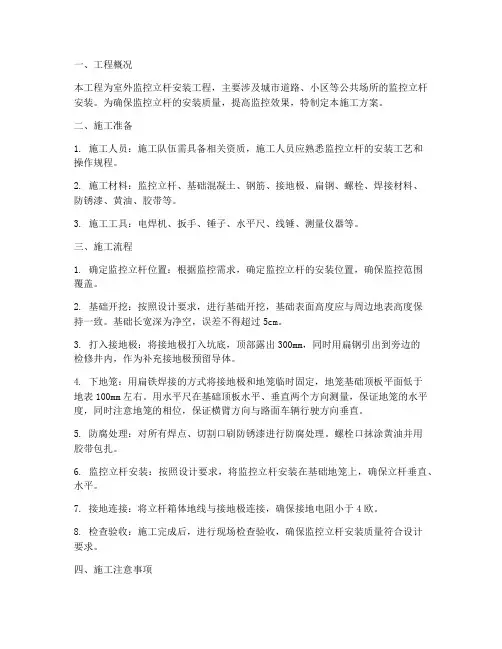

室外监控立杆安装施工方案
一、工程概况本工程为室外监控立杆安装工程，主要涉及城市道路、小区等公共场所的监控立杆安装。
为确保监控立杆的安装质量，提高监控效果，特制定本施工方案。
二、施工准备1. 施工人员：施工队伍需具备相关资质，施工人员应熟悉监控立杆的安装工艺和操作规程。
2. 施工材料：监控立杆、基础混凝土、钢筋、接地极、扁钢、螺栓、焊接材料、防锈漆、黄油、胶带等。
3. 施工工具：电焊机、扳手、锤子、水平尺、线锤、测量仪器等。
三、施工流程1. 确定监控立杆位置：根据监控需求，确定监控立杆的安装位置，确保监控范围覆盖。
2. 基础开挖：按照设计要求，进行基础开挖，基础表面高度应与周边地表高度保持一致。
基础长宽深为净空，误差不得超过5cm。
3. 打入接地极：将接地极打入坑底，顶部露出300mm，同时用扁钢引出到旁边的检修井内，作为补充接地极预留导体。
4. 下地笼：用扁铁焊接的方式将接地极和地笼临时固定，地笼基础顶板平面低于地表100mm左右。
用水平尺在基础顶板水平、垂直两个方向测量，保证地笼的水平度，同时注意地笼的相位，保证横臂方向与路面车辆行驶方向垂直。
5. 防腐处理：对所有焊点、切割口刷防锈漆进行防腐处理。
螺栓口抹涂黄油并用胶带包扎。
6. 监控立杆安装：按照设计要求，将监控立杆安装在基础地笼上，确保立杆垂直、水平。
7. 接地连接：将立杆箱体地线与接地极连接，确保接地电阻小于4欧。
8. 检查验收：施工完成后，进行现场检查验收，确保监控立杆安装质量符合设计要求。
四、施工注意事项1. 施工过程中，应严格按照设计要求和操作规程进行施工，确保施工质量。
2. 基础开挖时，注意周边环境，避免损坏地下管线。
3. 接地极、地笼等焊接部位，应确保焊接质量，防止因焊接不良导致接地电阻过大。
4. 监控立杆安装时，确保立杆垂直、水平，避免因安装偏差影响监控效果。
5. 施工过程中，注意安全防护，防止意外事故发生。
五、施工进度安排根据工程规模和现场实际情况，制定合理的施工进度计划，确保工程按期完成。

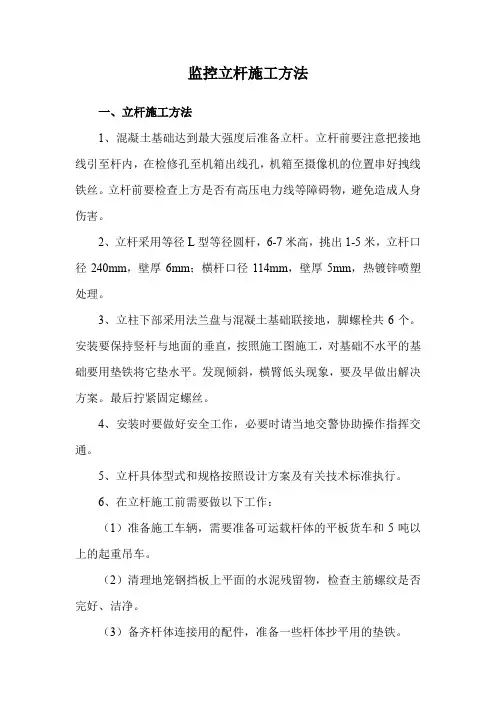

监控立杆施工方法
监控立杆施工方法一、立杆施工方法1、混凝土基础达到最大强度后准备立杆。
立杆前要注意把接地线引至杆内，在检修孔至机箱出线孔，机箱至摄像机的位置串好拽线铁丝。
立杆前要检查上方是否有高压电力线等障碍物，避免造成人身伤害。
2、立杆采用等径L型等径圆杆，6-7米高，挑出1-5米，立杆口径240mm，壁厚6mm；横杆口径114mm，壁厚5mm，热镀锌喷塑处理。
3、立柱下部采用法兰盘与混凝土基础联接地，脚螺栓共6个。
安装要保持竖杆与地面的垂直，按照施工图施工，对基础不水平的基础要用垫铁将它垫水平。
发现倾斜，横臂低头现象，要及早做出解决方案。
最后拧紧固定螺丝。
4、安装时要做好安全工作，必要时请当地交警协助操作指挥交通。
5、立杆具体型式和规格按照设计方案及有关技术标准执行。
6、在立杆施工前需要做以下工作：（1）准备施工车辆，需要准备可运载杆体的平板货车和5吨以上的起重吊车。
（2）清理地笼钢挡板上平面的水泥残留物，检查主筋螺纹是否完好、洁净。
（3）备齐杆体连接用的配件，准备一些杆体抄平用的垫铁。
（4）备齐专用工具和材料，如扳手、水平尺、钢丝绳、大绳、镀锌铁线（8#线）等。
7、立杆时，宜按以下顺序操作：（1）把杆体和横臂在地面摆放整齐，杆体底座法兰正对地笼。
（2）把电缆沿杆体、横臂穿出，在横臂头处预留余量并盘好。
（3）把杆体与横臂用紧固件连接紧固，安装立杆顶帽。
（4）用吊车把杆体吊起，并在横臂头处绑一根10m铁线，在地面需人工调整横臂安装方向。
（5）把杆体底座法兰坐到地笼法兰盘上，安装地座螺丝、紧固。
（6）用水平尺测量杆体各方向垂度，在两法兰间塞入垫铁反复调整杆体垂度，使杆体各方向保持与水平面垂直。
（7）检查底脚螺丝紧固程度。
杆体底脚螺丝需用加长杆扳手紧固，不允许有任何松动。
（8）安装立杆检查孔盖。
二、立杆及基础部分施工示意图立杆及基础部分施工示意图三、立杆注意事项1、为防止外界电压危害人身安全和对设备的损害，抑制电气干扰，保证设备正常工作，所有杆件需加装接地体；2、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；3、接地体安装点下方应无任何管道、线缆经过；4、接地体接地电阻应符合规范要求；5、接地体材料选型按设计规定执行，接地体距地面不少于2米。
监控立杆工程施工组织方案设计
监控立杆工程施工组织方案设计一、项目概述在监控系统中，立杆工程施工是一个重要环节，主要包括立杆基础施工、杆体安装、电缆敷设等。
本方案旨在对立杆工程的施工过程进行合理组织和安排，确保施工进度和质量的同步保障。
二、施工准备1.组织人员：根据施工进度和工作量合理安排工程人员，包括项目经理、施工队长、工人等。
2.机械设备：准备所需的挖掘机、起重机、打桩机等机械设备，并确保设备正常运转。
3.施工材料：准备所需的建筑材料、电缆等，并进行储备和核验。
4.安全措施：制定相关安全制度和操作规程，确保施工过程中人员和设备的安全。
三、施工步骤及注意事项1.立杆基础施工1.1确定立杆位置：根据设计要求和现场情况，确定立杆的最佳位置，并标定好位置点。
1.2基坑开挖：根据设计要求和基坑大小，使用挖掘机进行开挖，将土方运输至指定地点。
1.3基础浇筑：将混凝土倒入基坑中，确保浇筑均匀并密实，同时利用打桩机压实。
1.4基础养护：对已施工完成的基础进行养护，确保其强度和稳定性。
2.杆体安装2.1物料运输：将杆体从储备场地运输至施工现场，使用起重机进行吊装。
2.2杆体安装：将杆体嵌入基础中，并进行定位和修正，确保垂直度和水平度。
2.3固定杆体：将引线和固定螺栓等杆件固定紧密，保证立杆的稳定和可靠。
3.电缆敷设3.1管沟开挖：根据设计要求，开挖电缆管沟，并进行清理，确保通道畅通。
3.2布线敷设：将电缆按照设计要求进行敷设，并进行合理的搭设和固定。
3.3验收测试：对敷设完成的电缆进行验收测试，确保电缆质量和接头连接的可靠性。
四、质量控制及安全措施1.质量控制：严格按照设计要求和施工规范进行施工，对每个环节进行监控和检查，确保施工质量符合要求。
2.安全措施：施工过程中，严格执行安全制度和操作规程，加强安全教育和培训，保障人员和设备的安全。
五、施工进度和质量保障1.施工进度：根据工期计划和实际施工情况，合理安排施工进度，确保按时完成各个施工环节。
监控立杆安装施工方案
一、项目背景随着社会经济的发展和城市管理的需要，视频监控系统在公共安全、交通管理、城市管理等领域发挥着越来越重要的作用。
监控立杆作为视频监控系统的关键组成部分，其安装质量直接影响到监控系统的稳定性和监控效果。
为确保监控立杆安装质量，特制定本施工方案。
二、施工流程1. 立杆高度与基础尺寸确定根据设计要求，确定立杆高度与基础尺寸。
若设计未说明，可参照以下标准：- 杆件高度：4m，基础尺寸：220mm×220mm×500mm；- 杆件高度：4m< H ≤ 6m，基础尺寸：300mm×300mm×800mm；- 杆件高度：6m< H ≤ 10m，基础尺寸：400mm×400mm×1200mm。
2. 基础开挖- 基础表面高度应与周边地表高度保持一致，有地砖的与地砖表面等高，裸土的与裸土表面等高；- 基础长宽深为净空，严格按照设计尺寸挖掘；- 测量要求：上部、底部各测出长宽尺寸，四个底角各测出高度，误差不得超过5cm（浮土不得计算在内）。
3. 打入接地极- 打入接地极铁，顶部露出300mm坑底；- 同时用404mm扁钢引出到旁边的检修井内，做补充接地极预留导体；- 用另外一条同规格的扁钢焊接到地笼中心，并伸出法兰100mm，扁钢端部预留一个14孔，将来驳接立杆箱体地线。
4. 下地笼- 用扁铁焊接的方式把接地极和地笼临时固定（也可搭建与坑壁垂直的横向扁铁焊接加固）；- 地笼基础顶板平面低于地表100mm左右；- 用水平尺在基础顶板水平、垂直两个方向测量，保证地笼的水平度；- 注意地笼的相位，保证横臂方向与路面车辆行驶方向垂直；- 所有焊点、切割口刷防锈漆做防腐处理；- 螺栓口抹涂黄油并用胶带包扎。
5. 安装立杆- 根据设计要求，将立杆吊装到地笼上；- 确保立杆垂直、稳固；- 连接立杆与地笼的连接件，并拧紧螺栓。
6. 连接线路- 从地笼中引出2条直径32的PE管至旁边检查井；- 用铁丝固定，并用塑料纸包裹。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
监控立杆基础施工方案
1、监控立杆规格：
（1）基本结构：常用监控立杆道路监控杆电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。
（2）监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆，耐火或阻燃产品。
（3）监控立杆及其主要构件结构装配的质量应满足下列要求：
监控立杆及其主要构件高度允许偏差±200mm；
监控立杆及其主要构件截面尺寸允许偏差±3mm；
监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm；
监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；
（4）监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。
（5）钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。
（6）监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。
（7）在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200.
（8）监控立杆及其主要构件具备防雷功能。
摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。
监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。
（2）基础底座及地锚
采用混凝土加钢筋笼浇注，4米以下预埋件尺寸不小于0.3m*0.3m*0.6m灌浇水泥尺寸不小于0.4m×0.4m×0.6m。
4至6米立杆预埋件尺寸不小于
0.3m*0.3m*0.8m灌浇水泥尺寸不小于0.5m×0.5m×1.0m。
如图所示：
4米监控立杆基础设计图
6米监控立杆基础设计图
2、接地电阻测试方法
接地电阻测试方法（图解）
（1）接地电阻测试要求：
a. 交流工作接地，接地电阻不应大于4Ω；
b. 安全工作接地，接地电阻不应大于4Ω；
c. 直流工作接地，接地电阻应按计算机系统具体要求确定；
d. 防雷保护地的接地电阻不应大于10Ω；
e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。
（2）接地电阻测试仪
GEOHM C型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
（3）本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。
附件有辅助探棒导线等，装于附件袋内。
其工作原理采用基准电压比较式。
（4）使用前检查测试仪是否完整，测试仪包括如下器件。
a、GEOHM C型接地电阻测试仪一台
b、辅助接地棒二根
c、导线5m、20m、40m各一根
（5）使用与操作
a、测量接地电阻值时接线方式的规定
仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m。
测量大于等于1Ω接地电阻时接线图见图1
将仪表上2个E端钮连结在一起。
/
如图1
（6）操作步骤
a、仪表端所有接线应正确无误。
b、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
c、仪表放置水平后，调整检流计的机械零位，归零。
d、将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。
当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
e、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关
置于小一档的倍率，直至调节到完全平衡为止。
f、如果发现仪表检流计指针有抖动现象，可变化摇柄转速，以消除抖动现象。
