陶瓷金属化的方法、机理及影响因素的研究进展
第40卷第4期2019年8月Vol.40No.4Aug.2019 Journal of C eramicsDOI:ki.tcxb.2019.04.001陶瓷金属化的方法、机理及影响因素的研究进展王玲康文涛2,高朋召1,康丁华S张桓桓2(1.湖南大学材料科学与工程学院，湖南长沙410082； 2.娄底市安地亚斯电子陶瓷有限公司，湖南娄底417000)摘要：主要介绍了陶瓷金属化的工艺流程，综述了近十年来陶瓷金属化的主要方法及相关机理研究，总结了金属化配方、烧结温度、显微结构等因素对陶瓷金属化效果的影响，并列举了陶瓷金属化效果的评价方法，最后对陶瓷金属化工艺的下一步的研究工作进行了展望。
关键词：陶瓷金属化；机理；影响因素；效果评价中图分类号：TQ174.75文献标志码：A文章编号：1000-2278(2019)04-0411-07 Research Progress of Methods,Mechanisms and Influencing Factorsof Ceramic MetallizationWANG Ling1,KANG Wentao2,GAO Pengzhao1,KANG Dinghua2,ZHANG Huanhuan2(1.College of Materials Science and Engineering,Hunan University,Changsha410082,Hunan,China;2.Loudi City Andeans Electronic Ceramics Co.Ltd.,Loudi417000,Hunan,China)Abstract:The technological process of ceramic metallization is introduced firstly,and main methods and relative mechanisms of ceramic metallization in recent ten years are reviewed.Also,the influence of metal powder compositions,sintering temperature and microstructure on the results of ceramics metallization are summarized.The evaluation method of ceramic metallization effect is also listed.Finally,the future research work of ceramic metallization technology is prospected.Key words:ceramic metallization;mechanism;influence factors;effect evaluation0引言随着微电子技术的发展，电子器件和电子装置中元器件的复杂性和密集型日益提高，开发性能优异、可满足各种要求的元器件电子封装材料已经成为当务之急［切。
陶瓷-金属封接工艺研究最早在1935年始于德国，国内对陶瓷-金属封接工艺的研究始于1958,1975年初步实现产业化，目前该工艺广泛应用于真空电子技术、微电子封装技术、能源化工和航空航天等诸多领域°】。
陶瓷-金属封接工艺属于一个多学科交叉技术，是一种实用性、工艺性很强的技术，该技术要求陶瓷-金属封接组件必须具有高的结合强度、好的气密性以及优良的热循环性能等⑷。
金属材料收稿日期：2018T2T8。
修订日期：2019-04-23。
通信联系人：高朋召(1976-),男，博士，副教授。
具有优良的延展性、导电性、导热性，而陶瓷材料耐高温、高强度、高硬度、耐磨损、耐腐蚀、电绝缘强度高，将陶瓷材料与金属材料结合起来,在性能上可以形成优势互补，从而延伸、拓展各自的研究领域固。
由于陶瓷与金属材料热膨胀系数的差异，两者无法实现高质量的直接连接，故而首先需要在陶瓷上烧结或沉积一层金属薄膜，这一过程就称为金属化，金属化的好坏直接影响到最终封接的气密性和强度等，是陶瓷-金属封接工艺中最重要的一环冋。
陶瓷金属化中常用的陶瓷基片主要为Sic、BeO、AIN、AI2O3等陶瓷，其中SiC陶瓷具有较高的热导率，但其较高的介电常数和较低的绝缘电压限制其在高频领域的应用；BeO陶瓷具有异Received date:2018一12一18.Revised date:2019-04一23. Correspondent author:GAO Pengzhao(1976-)>male,Ph.D.,Associate professor.E-mail:gaopengzhao7602@・412・RC;s<2019年8月常高的导热性能及低温热导率，但近年来出现了有关Be中毒的报道；A1N陶瓷具有优异的电性能和热性能，被认为是最具有发展前途的高热导陶瓷基片，且其介电常数较低、机械强度高，在严酷的条件下仍能照常工作，但A1N陶瓷需在惰性气氛下烧结，能源消耗大，成本较高⑺；AI2O3陶瓷是目前应用最为成熟的基片材料，其机械强度高、硬度大、耐磨损、电绝缘强度高、耐热冲击大、化学稳定性好且原料来源丰富、制造工艺简单、价格低廉，所以AI2O3陶瓷已成为陶瓷金属化应用最广泛的陶瓷之一⑹。
多年来，陶瓷金属化一直是一个热门的课题,国内外学者都对其展开了深入的研究，在金属化的机理方面还尚存有争议，且金属化的性能方面如陶瓷金属化成品的抗弯、抗拉强度、气密性等仍有待提高。
本研究内容主要从工程化的角度去阐述陶瓷金属化工艺、机理、影响因素等方面对陶瓷金属化成品的影响。
1陶瓷金属化工艺陶瓷■金属封接工艺中最重要的一步就是金属化，它的好坏影响最终的封接效果。
金属化的工艺流程详细步骤包括：第一步：基体预处理。
采用金刚石研磨膏将无压烧结的95wt.%氧化铝陶瓷抛至光学平滑，保证表面粗糙度S1.6gm,将基材放入丙酮、酒精中，超声波常温清洗20min；第二步：金属化浆料配制。
按照金属化配方称量原料，球磨一定时间后制成一定粘度的金属化浆料；第三步：涂料、烘干。
利用丝网印刷技术在陶瓷基体上涂上浆料，浆料厚度要适宜，太薄焊料易流入金属化层，太厚不利于组分迁移，然后将上浆后的基体在烘箱中干燥；第四步：热处理。
将烘干后的基体放入还原性气氛中烧结形成金属化层加°］。
陶瓷金属化结构示意图如图1所示［⑴。
MetallizingTransition regionCeramic■Glass phaseO Ceramic图1陶瓷金属化结构示意图Fig.l Schematic of ceramic metallization structure 2陶瓷金属化机理陶瓷金属化的机理较为复杂，涉及到几种化学和物理反应、物质的塑性流动、颗粒重排等。
金属化层中的氧化物、非金属氧化物等各种物质在不同烧结阶段中发生不同的化学反应和物质扩散迁移。
随温度的升高，各物质发生反应形成中间化合物，达到共同的熔点时形成液相，液态的玻璃相有一定的粘性，同时产生塑性流动，之后颗粒在毛细管的作用下发生重排，在表面能的驱动下原子或分子发生扩散迁移，晶粒长大，气孔逐渐缩小并且消失，达到金属化层的致密化［21%实验表明，金属化过程中玻璃相在基体陶瓷与金属化层之间的扩散迁移是普遍存在的，玻璃相与陶瓷基体的结合可以是物理反应，也可以是化学反应(即通过化学反应生成中间相)［14］o Twentyman［15］对于Mo-Mn法金属化过程中的机理提出了一个双毛细管模型，即金属化层中玻璃相的毛细引力大于陶瓷体中的玻璃相毛细引力时，玻璃相从陶瓷体中向金属化层中迁移，若小于则玻璃相从金属化层中向陶瓷体中迁移。
金属化层中玻璃相毛细引力P mo可表加为式(1)：砖匹込⑴r陶瓷体中玻璃相毛细引力7^12o3可表示为式(2)：心2。
3=2T cos%2°3R⑵式中，T代表玻璃表面张力，&如为玻璃相与Mo 的浸润角，0A12O3为玻璃相与Al2o3的浸润角，r 和R为金属化层和陶瓷体中毛细管模型半径。
基于这个模型，高陇桥教授⑶认为，玻璃相迁移过程中，不仅应考虑玻璃相表面张力所引起的驱动力，而且还应考虑粘度所引起的阻力，通常的金属化温度下，玻璃相的粘度较高，当玻璃相的粘度;;>105Pa-sHt,即使毛细引力很大，玻璃相也是无法迁移的，因此，在对实验现象的分析中粘度必须加以考虑。
在此基础上对Twentyman 的双毛细管模型进行了修正和完善。
判定玻璃相的迁移方向的依据是：当满足式(3)时，玻璃相从陶瓷体向金属化层中迁移；KqMn'2Tca cos O A i2q3>I R丿⑶第40卷第4期王玲等：陶瓷金属化的方法、机理及影响因素的研究进展•413•当满足式(4)时，玻璃相则从金属化层向陶瓷体中迁移。
K屮理生］＜乐2昆cosggq］⑷式中，％”和Tea分别为Mn玻璃相和Ca玻璃相的表面张力，而K”m”和K.Ca分别为Mn玻璃和Ca 玻璃的黏度因子。
3陶瓷金属化的方法陶瓷金属化常用的制备方法主要有Mo-Mn 法、活化Mo-Mn法两、活性金属钎焊法【"I、直接覆铜法(DBC)［阖、磁控溅射法〔"I。
3.1Mo-Mn法Mo-Mn法是以难熔金属粉Mo为主，再加入少量低熔点Mn的金属化配方，加入粘结剂涂覆到A12O3陶瓷表面，然后烧结形成金属化层。
Ghosh S 等㈤］人采用高纯度的Mo、Mn粉末以80:20的金属化配方，在A12O3基体上形成的金属化层与基材具有良好的粘合性。
AI2O3基体、界面层和金属涂层的纳米硬度值分别为14±1.5GPa,5.5土1.5GPa 和1.5±1.1GPa o纳米硬度分布的变化表明形成了连续的梯度界面，这有助于提高陶瓷-金属的粘附性并提高抗热震性，从而使接头可在更高的温度下运行。
传统Mo-Mn法的缺点在于烧结温度高，能源消耗大，且配方中无活化剂的参与导致封接强度低⑶。
3.2活化Mo-Mn法活化Mo-Mn法是在传统Mo-Mn法基础上进行的改进，改进的方向主要有：添加活化剂和用钮、猛的氧化物或盐类代替金属粉。
这两类改进方法都是为了降低金属化温度。
研究表明，活化Mo-Mn法的机理是在金属化条件下，Mo颗粒烧结成海绵状骨架结构，金属化配方中的金属Mn被氧化成MnO,然后与配方中添加物(AI2O3、SiO2、CaO等)相互扩散及作用，生成熔点和粘度都比较低的熔体，这种熔体对Mo 有良好的润湿性，并能与95wt.%AI2O3陶瓷中的少量玻璃相发生互熔作用，与陶瓷中玻璃相及AI2O3发生作用，使陶瓷中玻璃相熔点、粘度下降,促进其向金属化层的孔隙迁移，增强了陶瓷与金属化层的结合冋。
陶瓷金属化的方法机理及影响因素的研究进展

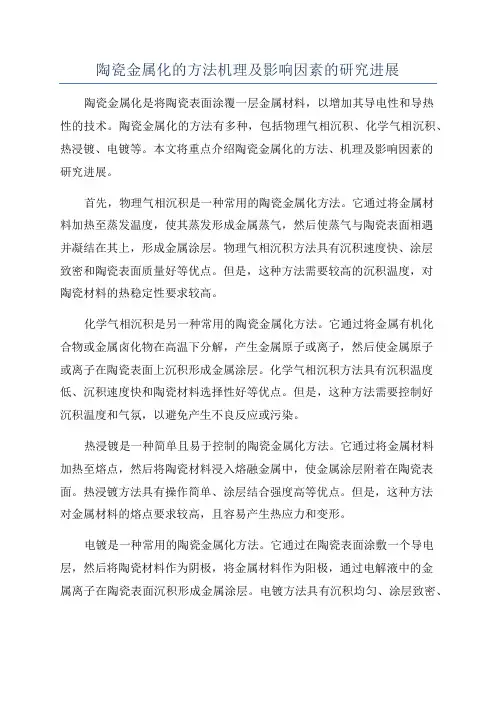

陶瓷金属化的方法机理及影响因素的研究进展陶瓷金属化是将陶瓷表面涂覆一层金属材料，以增加其导电性和导热性的技术。
陶瓷金属化的方法有多种，包括物理气相沉积、化学气相沉积、热浸镀、电镀等。
本文将重点介绍陶瓷金属化的方法、机理及影响因素的研究进展。
首先，物理气相沉积是一种常用的陶瓷金属化方法。
它通过将金属材料加热至蒸发温度，使其蒸发形成金属蒸气，然后使蒸气与陶瓷表面相遇并凝结在其上，形成金属涂层。
物理气相沉积方法具有沉积速度快、涂层致密和陶瓷表面质量好等优点。
但是，这种方法需要较高的沉积温度，对陶瓷材料的热稳定性要求较高。
化学气相沉积是另一种常用的陶瓷金属化方法。
它通过将金属有机化合物或金属卤化物在高温下分解，产生金属原子或离子，然后使金属原子或离子在陶瓷表面上沉积形成金属涂层。
化学气相沉积方法具有沉积温度低、沉积速度快和陶瓷材料选择性好等优点。
但是，这种方法需要控制好沉积温度和气氛，以避免产生不良反应或污染。
热浸镀是一种简单且易于控制的陶瓷金属化方法。
它通过将金属材料加热至熔点，然后将陶瓷材料浸入熔融金属中，使金属涂层附着在陶瓷表面。
热浸镀方法具有操作简单、涂层结合强度高等优点。
但是，这种方法对金属材料的熔点要求较高，且容易产生热应力和变形。
电镀是一种常用的陶瓷金属化方法。
它通过在陶瓷表面涂敷一个导电层，然后将陶瓷材料作为阴极，将金属材料作为阳极，通过电解液中的金属离子在陶瓷表面沉积形成金属涂层。
电镀方法具有沉积均匀、涂层致密、控制性好等优点。
但是，这种方法需要控制好电解液的成分和工艺条件，以避免产生气泡和异物。
陶瓷金属化的机理主要包括物理吸附、化学反应和金属扩散。
物理吸附是指金属原子或离子在陶瓷表面上吸附形成金属涂层。
化学反应是指金属原子或离子与陶瓷表面发生化学反应形成金属涂层。
金属扩散是指金属原子或离子在陶瓷表面扩散形成金属涂层。
这些机理的发生与否取决于陶瓷材料的化学性质、表面结构和金属材料的反应性。
陶瓷金属化的方法机理及影响因素的研究进展
陶瓷金属化的方法机理及影响因素的研究进展化学镀是通过将金属或合金离子溶液与陶瓷材料表面进行化学反应，使金属或合金沉积在表面。
这种方法具有成本低、镀液容易净化和再生等优点，但其沉积的金属镀层摩擦系数较大，抗磨性能较差。
电镀是利用电解方法，在镀液中将金属或合金离子通过电流作用沉积在陶瓷材料表面。
与化学镀相比，电镀的金属镀层精密度更高、致密度更好，具有优良的耐磨性和耐蚀性，但电镀往往需要较高的温度和电流密度，生产过程较复杂。
热浸镀是将陶瓷材料放入预热的金属溶液中，利用热扩散和表面反应的原理，使金属或合金沉积在陶瓷表面。
这种方法简单、效率高，能够获得良好的陶瓷金属化效果，但是金属溶液的温度需要较高，容易造成材料变形。
物理气相沉积是利用化学气相沉积原理，将金属或合金薄膜沉积在陶瓷表面。
这种方法能够获得均匀致密的金属薄膜，具有很好的抗蚀性和导电性能，但其工艺复杂，设备要求较高。
陶瓷金属化的机理多种多样，主要包括物理相互作用、化学反应和扩散等。
物理相互作用主要包括金属颗粒与陶瓷材料表面的物理吸附和机械嵌入等，化学反应则是金属离子与陶瓷材料表面发生化学反应，扩散则是金属原子或离子通过热扩散进入陶瓷材料内部。
影响陶瓷金属化效果的因素主要包括金属离子浓度、温度、时间和陶瓷材料表面状态等。
金属离子浓度越高，金属沉积速度越快，但同时也容易引起局部电解腐蚀；温度对于金属离子的扩散和化学反应有重要影响，过高或过低的温度都会导致金属镀层质量不佳；时间越长，金属沉积层越厚，但是也会引起晶粒生长和断裂等问题；陶瓷材料表面状态的平整度和粗糙度对金属镀层的附着力和均匀性有重要影响。
总之，陶瓷金属化作为一种能够提高陶瓷材料表面性能的方法，具有广泛应用前景。
然而，目前仍存在一些问题需要进一步研究和解决，如镀层的结构与性能之间的关系、镀层的成本与工艺优化等，这些问题的解决将有助于提高陶瓷金属化技术的应用范围和效果。
陶瓷金属化
1 陶瓷金属化
.
2 陶瓷金属化原理
陶瓷金属化
编辑
目录
陶瓷金属化产品的陶瓷材料为分为 96 白色氧化铝陶瓷和 93 黑色氧化铝陶瓷，成型方法为流延成型。类型主要 是金属化陶瓷基片，也可成为金属化陶瓷基板。金属化方法有厚膜法和共烧法。产品尺寸精密，翘曲小；金属和陶 瓷接合力强；金属和陶瓷接合处密实，散热性更好。可用于 LED 散热基板，陶瓷封装，电子电路基板等。
陶瓷金属化
编辑
陶瓷金属化是在陶瓷表面牢固地粘附一层金属薄膜，使之实现陶瓷和金属间的焊接，现有钼锰法、镀金法、镀 铜法、镀锡法、镀镍法、LAP 法（激光后金属镀）等多种陶瓷金属化工艺。 中文名
陶瓷金属化
含义
陶瓷表面牢固地粘附一层金属薄膜
方法
钼锰法、镀金法、镀铜法、镀锡法
陶瓷材料
96 白色氧化铝陶瓷等
.
. .
碳酸银或氧化银还原阶段（410~600℃）
. .
助溶剂转变为胶体阶段（520~600℃）
. .
金属银与制品表面牢固结合阶段（600℃以上）
.
陶瓷金属化步骤
1、煮洗
2、金属化涂敷
3、一次金属化（高温氢气气氛中烧结）
4、镀镍
5、焊接
6、检漏 7、检验
陶瓷的金属化与封接是在瓷件的工作部位的表面上，涂覆一层具有高导电率、结合牢固的金属薄膜作为电极。 用这种方法将陶瓷和金属焊接在一起时，其主要流程如下：
陶瓷表面做金属化烧渗→沉积金属薄膜→加热焊料使陶瓷与金属焊封
目前，国内外以采用银电极最为普遍。整个覆银过程主要包括以下几个阶段：
.
黏合剂挥发分解阶段（90~325℃）
陶瓷在金属化与封接之前，应按照一定的要求将一勺接好的瓷片进行相关处理，以达到周边无毛刺、无凸起， 瓷片光滑、洁净的要求。在金属化与封接之后，要求瓷片沿厚度的周边无银层点。
关于陶瓷表面金属化的应用与研究
关于陶瓷表面金属化的应用与研究现代新技术的发展离不开材料，并且对材料提出愈来愈高的要求。
随着材料科学和工艺技术的发展，现代陶瓷材料已经从传统的硅酸盐材料，发展到涉及力、热、电、声、光诸方面以及它们的组合，将陶瓷材料表面金属化，使它具有陶瓷的特性又具有金属性质的一种复合材料，对它的应用与研究也越来越引起人们重视。
通过化学镀、真空蒸镀、离子镀和阴极溅射等技术，可以使陶瓷片表面沉积上Cu、Ag、Au等具有良好导电性和可焊性的金属镀层，这种复合材料常用来生产集成电路、电容等各种电子元器件。
作为集成电路的方面，是将微型电路印刷在上面，用陶瓷做成的基片具有导热率高、抗干扰性能好等优点。
随着电子工业、计算机的飞速发展，集成电路变得越来越复杂，包括的装置和功能也是越来越多，这样就要求电路的集成化程度越来越高。
此时使用陶瓷金属化的基片能够大幅提高电路集成化，实现电子设备小型化。
电容器作为一种重要的电气件，它在电子工业和电力工业都有着很重要的用途。
其中陶瓷电容器因具有优异的性能而占有很重要的地位，目前它的产销量是很大的，而且每年还在递增。
电子仪器在工作时。
一方面向外辐射电磁波，对其他仪器产生干扰，另一面还要遭受外来电磁波的干扰。
当今电子产品的结构日益复杂，品种与数量日益增多，灵敏度日益提高，所以电磁干扰的影响也日益严重，已经引起了人们的重视。
在电磁屏蔽领域，表面金属化陶瓷同样发挥着重要的作用，在陶瓷片表面镀上一层Co-P和Co-Ni-P合金，沉积层中含磷量为0.2%-9%，其矫顽磁力在200-1000奥斯特，常作为一种磁性镀层来应用，由于其抗干扰能力强，作为最高等级的屏蔽材料，可用于高功率和非常灵敏的仪器，主要用在军工产品上面。
陶瓷金属化在工艺上有化学镀、真空镀膜法、物理蒸镀法、化学气相沉淀法及喷镀法，再就是最新的离子化镀层法，像激光活化金属化技术，其优点明显：1、结合力强，激光技术使金属层的结合强度可以达到45Mpa；2、不管被镀物体形状如何复杂都能得到均匀的一层镀层；3、成本大幅降低，效率提高；4、绿色环保无污染。
氧化铝陶瓷金属化
氧化铝陶瓷金属化
氧化铝陶瓷金属化是一种将金属材料与氧化铝陶瓷结合的技术，通常用于提高氧化铝陶瓷的导电、导热、耐磨等性能。
氧化铝陶瓷金属化的方法有很多种，其中比较常见的是采用真空镀膜、热喷涂、化学镀等技术。
这些方法的基本原理都是在氧化铝陶瓷表面形成一层金属薄膜，从而提高其导电、导热等性能。
真空镀膜是将金属蒸发成蒸汽，然后在氧化铝陶瓷表面沉积形成金属薄膜的方法。
这种方法可以形成均匀、致密的金属薄膜，但需要高真空环境和复杂的设备。
热喷涂是将金属粉末加热到熔融状态，然后通过高速气流将其喷涂在氧化铝陶瓷表面形成金属薄膜的方法。
这种方法可以形成较厚的金属薄膜，但金属粉末的粒度和分布会影响金属薄膜的质量。
化学镀是将金属离子通过化学反应在氧化铝陶瓷表面还原成金属的方法。
这种方法可以形成均匀、致密的金属薄膜，但需要控制好反应条件和镀液的组成。
氧化铝陶瓷金属化可以提高氧化铝陶瓷的性能，使其在电子、航空航天、化工等领域得到广泛应用。
陶瓷金属化烧结
陶瓷金属化烧结近年来，陶瓷金属化烧结技术因其独特的功能和应用优势，成为了材料科学领域的热点研究方向之一。
本文将从材料的定义、陶瓷金属化烧结的原理和优劣、应用领域等方面对该技术进行探讨。
一、材料定义材料是指可以被制成各种器件、零件、构件和结构体的物质。
与传统的金属材料相比，陶瓷材料具有硬度大、抗磨性能好、抗腐蚀性能好、绝缘性能良好、耐高温性能好等优点，因此广泛应用于各个领域。
陶瓷金属化烧结技术是将陶瓷材料与金属材料进行烧结，使其在材料界面处产生化学反应，形成金属化层，从而实现陶瓷材料与金属材料的牢固结合。
其原理主要包括以下几个方面：1、介质氧化还原反应金属氧化物和还原态金属之间存在着明显的氧化还原反应。
在烧结过程中，金属氧化物和金属可以互相转化，从而使其在材料界面处形成金属化层。
2、金属间化合物的形成3、金属溶解金属在陶瓷内部溶解并在材料界面处重新沉积，从而在材料界面处形成金属化层。
溶解和沉积过程主要取决于金属和陶瓷的物理化学性质。
优点：1、陶瓷金属化烧结制备的复合材料具有较高的综合力学性能，如高强度、高韧性、高耐磨性等。
2、陶瓷金属化烧结能够实现陶瓷和金属材料的无缝结合，可以消除不同材料间的界面应力，从而提高材料的使用寿命。
劣势：1、陶瓷金属化烧结制备工艺复杂，需要考虑材料的化学组成、烧结温度和时间等多个因素。
2、陶瓷金属化烧结制备的复合材料成本较高，需要消耗大量的能源和人力。
四、应用领域陶瓷金属化烧结技术广泛应用于制备新型材料和高性能零件。
在高速铁路、航空航天、汽车工业、电力行业等领域，陶瓷金属化烧结材料被广泛应用于机械配件制造、轴承制造、气缸内壁涂层、高压电气绝缘体等方面。
总之，陶瓷金属化烧结技术的出现，为新材料研究和应用开辟了新的道路。
随着技术的不断发展，陶瓷金属化烧结将在更多的领域得到应用，并发挥更加重要的作用。
陶瓷颗粒增强金属基复合材料的制备方法及研究进展
陶瓷颗粒增强金属基复合材料的制备方法及研究进展陶瓷颗粒增强金属基复合材料是由金属基体和陶瓷颗粒组成的复合材料。
具有高强度、高刚度、低密度、高温性能和良好的耐磨性、耐腐蚀性等优点，被广泛应用于航空、航天、汽车、机械制造等领域。
本文将介绍陶瓷颗粒增强金属基复合材料的制备方法及研究进展。
一、制备方法1.粉末冶金法粉末冶金法是制备陶瓷颗粒增强金属基复合材料常用的方法之一。
该方法将金属粉末与陶瓷粉末混合均匀，然后在高温下进行烧结，形成金属基体与陶瓷颗粒的复合体。
2.熔融混合法熔融混合法是将金属和陶瓷材料混合后在高温下熔融，随后冷却形成陶瓷颗粒增强金属基复合材料的方法。
该方法能够得到高密度和高强度的复合材料，但容易出现颗粒的分布不均匀问题。
3.沉积法沉积法是将陶瓷颗粒均匀地分散在电解液中，然后将金属基体浸泡在电解液中，在金属基体表面沉积上一层陶瓷颗粒，与金属基体形成复合材料。
该方法可以保证颗粒的分布均匀，但对颗粒的大小和形状有一定的限制。
二、研究进展1.材料选择陶瓷颗粒的选择对于复合材料的性能具有重要影响。
目前常用的陶瓷颗粒有碳化硅、氧化铝、氧化锆等材料。
随着新材料的不断发展，如氧化铝增强二硼化钛、碳化硅增强铝基复合材料等复合材料的研究，将会有更多优良的陶瓷材料应用于陶瓷颗粒增强金属基复合材料中。
2.界面设计由于金属基体与陶瓷颗粒之间的热膨胀系数等物理性质存在差异，容易出现材料的应力集中、分层和剥离等问题。
因此，界面设计是解决材料粘附问题的重要手段。
目前已有的方法包括增加金属基体与陶瓷颗粒之间的界面层、界面绑定剂等。
3.制备工艺制备工艺是影响陶瓷颗粒增强金属基复合材料性能的重要因素。
目前主要的研究方向包括制备温度、保温时间、压力等因素的影响。
随着制备技术的不断发展，将会有更多新的制备方法应用于该领域，如超声振动法、等离子喷涂法等。
综上所述，陶瓷颗粒增强金属基复合材料具有广泛的应用前景，但其制备过程仍需要进一步的研究和改进。
AlN陶瓷MoMn法金属化的机理研究
氮 化 铝 陶 瓷 具 有 优 良 的 热 学 、力 学 、电 学 性 能 ，如 ：高 热 导 率 （理 论 值 为 ３２０ Ｗ／（ｍ·Ｋ）），低 介 电 常 数（１ ＭＨｚ下 约 为 ８），与 硅 （Ｓｉ）相 匹 配 的 线 膨 胀 系 数 （２９３～７７３ Ｋ 时 ，４．８×１０－６ Ｋ－１），电 绝 缘 性 优 良（体 积 电 阻 率 大 于 １０１２Ω·ｍ），密 度 较 低 （３．２６ｇ／ｃｍ３），无 毒 ，比 强 度 高 等 ，因 而 氮 化 铝 陶 瓷 在 电 力 电 子 器 件 、汽 车 工 业 、电 真 空 器 件 等 领 域 有 着 广 泛 的 应 用 。 ［１］ 要 使 氮 化 铝 陶 瓷 作 为 电 子 器 件来 使 用 ，往 往 需 要 跟 其 他 材 料 （金 属 、合 金 等 ）进
摘 要：本文先将氮化铝陶瓷氧化，然后在 氧 化 层 上 采 用 Ｍｏ－ Ｍｎ法 对 氮 化 铝 陶 瓷 进 行 金 属 化，通 过 对 氮 化 铝 陶 瓷、氧 化 层、金属化层的显微结构、成分变化、元素的分布情况来探讨金 属 化 的 烧 结 过 程，分 析 氮 化 铝 陶 瓷 的 Ｍｏ－ Ｍｎ法 金 属 化 机 理。 实验结果表明使用 Ｍｏ－Ｍｎ法可以实现牢固的金属化，其强 度 达 到 ６２ ＭＰａ；其 机 理 是 氮 化 铝 陶 瓷 表 面 的 氧 化 层 中 的 Ａｌ２Ｏ３ 在金属化过程中 Ａｌ２Ｏ３溶解到金属化层中形成玻璃相，同时金属 化 层 中 的 氧 化 物 向 氧 化 层 中 迁 移 扩 散 ，实 现 氮 化 铝 陶 瓷 氧 化 层 －金 属 化 层 的 结 合 。
陶瓷表面Ni-Cu-P金属化工艺的研究
陶瓷表面Ni-Cu-P金属化工艺的研究摘要：用化学镀Ni-Cu-P合金的方法使陶瓷表面金属化。
结果表明：用Ni-Cu-P合金代替贵金属银作为陶瓷元件的电极材料是可行的，其产品的各项技术指标(容量、损耗、结合力、软钎焊性)均达到电极材料的要求。
关键词：Ni-Cu-P；合金化学镀；陶瓷Study of Ni-Cu-P Metallizing Process on Ceramic SurfaceYAN HongKunming Metallurgical Research Institute,Kunming 650031，China Abstract:The ceramic surface is metallized by utilizing electroless plating Ni-Cu-P alloy.The result indicates it is feasible that Ni-Cu-P alloy is used to replace valuable metal silver as electrode material.It′s every technicaltargets,capacity,loss,combine strength and solderability,meet electrode material requirements.Key wotds:Ni-Cu-P;Electroless plating;Ceramics在陶瓷电容器的生产中都需要大量的陶瓷元件，而现行生产中主要采用金属银作为陶瓷片的电极，其生产方法主要是通过高温灼烧还原的方法而使元件表面金属化，然后经过极化等处理过程而得到陶瓷元件。
因为在生产中，需要大量的贵金属银，所以生产成本高，经济效益低，且耗能较大。
由于非导体材料表面金属化技术的不断发展，以及在工业生产中，此类技术的应用更加普遍，近年来，出现了以金属镍作为陶瓷元件电极材料的新方法和新工艺。
陶瓷金属化研究现状及发展趋势
陶瓷金属化研究现状及发展趋势摘要：一直以来，在各种制造机械零件生产中应用的大都是金属材料，这种现象在汽车生产制造以及建筑结构工业体系中最为常见。
随着现代化技术不断发展和创新，金属材料的应用范围也在不断的扩大，从工业领域扩大到各种电子智能化工具领域。
由于金属材料很容易生锈和氧化，为了打破这些问题，陶瓷金属化研究已经成为当前一种全新的技术研究方向，可以使陶瓷和金属融合，有效打破金属材料的弊端。
本文主要围绕当前陶瓷金属化的研究现状展开，以预测未来陶瓷金属化的发展趋势。
关键词：陶瓷金属化；制造机械；研究现状；发展趋势引言：随着现代高科技技术不断发展，陶瓷金属化市场规模进一步扩大，尤其借助于薄膜工艺制备技术的陶瓷机板，已经被应用到很多领域中。
就连一些物联网下游的产业链中，与之相关的各种电子产品，都必然要使用陶瓷机板，进一步扩大了陶瓷金属化的发展需求。
由于陶瓷材料发展一直备受关注，人们在陶瓷金属化的研究领域从未停步。
在继续研究陶瓷金属化的过程中，需要针对当前研究现状，作出有效的预测，找到陶瓷金属化可持续发展的目标。
1陶瓷金属化研究现状分析1.1缺乏技术和新产品之间的有效转换从当前陶瓷市场的发展情况来看，可以应用于陶瓷制作的材料达到200多种，这些陶瓷产品被应用于2000多项产品的生产制造之中。
国内生产企业能够生产制作出性能比较良好的陶瓷材料，但是大部分陶瓷材料都是只停留在实验的样本阶段。
尤其在工程陶瓷具有耐高温以及高强度高硬度、高耐磨性等特点的情况下，能够很好的抗击腐蚀，因此时常被应用于宇航、能源、机械制造等多个领域中。
虽然在日常应用过程中，金属材料有很强的塑造性和韧性，但是在高温之下，金属材料所能产生的力学性能大大降低，这时需要通过陶瓷和金属的复合体，既能充分发挥台词材料的耐高温优势，又能融入金属材料的可塑性和韧性，以此满足现在与工程的应用需求。
不过，陶瓷材料和金属材料具有不同的化学键结构，陶瓷本身有一定的特殊物理策略性，很难实现与金属的有效融合链接。
