MODEL 2030在线粉尘烟度计使用说明书
排气分析仪或烟度计操作规程
排气分析仪或烟度计的操作程序
1．测试前的准备工作：
(1)连接电源线，采样软管和脚踏开关接线。
(2)装入滤纸。
(3)开启“电源”开关，用“粗调”电位计旋钮将指针调整到
0(FSN)点，预热5分钟。
2．标定
(1)从标准插座插入标准吸烟卡。
(2)按下并旋转“粗调”和“微调”，将仪表指针调整至标准烟雾
卡的标称值。
(3)取出标准吸烟卡，结束标定。
3.操作步骤：
(1)用卡箍将采样管探头固定在汽车排气管中，并使其中心线与排
气管轴线平行。
(2)测量前，应通过空闲框架设置油门踏板的上端，测量时，将油
门踏板与脚踏开关一起踏到底，
至4s时迅速松开油门踏板与脚踏开关，仪器在约12s内将自动完
成取样、抽气泵复位、走纸清洗、显示和打印等动作，相隔15s后，
再进行第三次测量。
如此进行三次测量，最后，取三次测量的算术平
均值作为测量结果。
4．注意事项：
(1)一起通电后，不要让主机仪表的指示针偏离很远“0”点之后，否则会被烧毁电源。
(2)压缩空气的压力应在0．3～0．5Mpa范围内。
(3)向主机送入压缩空气后，主机等待时不消耗气源，若发现有嘶嘶声，说明漏气，应及时检查并排除。
model2030-2测尘仪2.1课件
工作原理
பைடு நூலகம்
主要技术指标
安装要求
请仔细看说明书
吹扫系统气源的选择
1、首选工厂自有的压缩气 • 大型的压缩气泵房有专业的维护，能保证 稳定的气源供应。 • 用仪表气做为气源，有以下注意事项：
– 洁净气体：如果仪表气不够洁净，需加装除尘、 除水、除油装置。 – 压力充足：送达到烟尘监测仪接口处的吹扫气 压力比烟道的烟气实际压力稍大（>200帕）。 – 安装气源进气口气阀开关正常。
1. 用在线校准器，看电流是否为4ma或
20ma 2. 用物品遮住光，改变物品与测尘仪之间的 距离，看电流是否连续变化
上面两种方法测的结果得到肯定，则基本 判断测尘仪正常
吹扫系统日常维护事项
检查连接软管是否牢固，无松脱、无积 水、积尘现象。 检查风机空气过滤器的工作状态，定期 清洁或更换空气过滤器，保证足够的清 洁气。
现场问题及解决办法-3
3、数据与实际烟尘浓度相比太小？
1）首先检查镜片是否被污染； 2）检查光程是否太小，重新调整光程与实际烟道相 符； 3）对于新安装的情况，可在CEMS系统软件中设置适 当的“斜率(K)”值，使系统输出接近为实际烟尘浓度； 如测试数据与实际浓度相差很大，通过修改K值不能满 足要求时，可用User Monitor软件调试或将仪器增益调 大。调整方法如前所述。
光程调试
• 适用情况：
– 初次安装时：如果安装烟道小于仪器光程标识值，需 要调小光程；如果安装烟道大于仪器光程标识值的3倍 同时仪器输出值非常小，需要调大光程。 – 更换烟道时：从较小的烟道换到较大直径的烟道时， 只要测量区R大于700mm，就可以不用改光程；反之， 则一般需要调小光程。 – 对于烟道直径非常小（如小于700mm）的情况，则应 安装长度（L）为(300~500)mm的过渡法兰。 – 对于高浓度监测点，测量区R值应该取较小值，大的测 量区可能导致相关性变差。

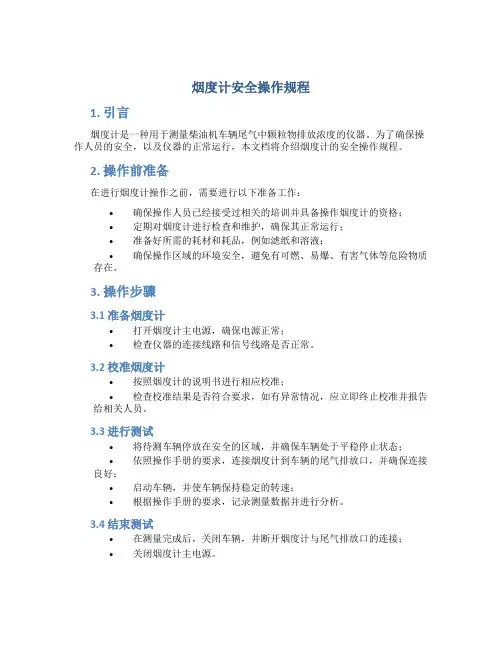

烟度计安全操作规程
烟度计安全操作规程1. 引言烟度计是一种用于测量柴油机车辆尾气中颗粒物排放浓度的仪器。
为了确保操作人员的安全，以及仪器的正常运行，本文档将介绍烟度计的安全操作规程。
2. 操作前准备在进行烟度计操作之前，需要进行以下准备工作：•确保操作人员已经接受过相关的培训并具备操作烟度计的资格；•定期对烟度计进行检查和维护，确保其正常运行；•准备好所需的耗材和耗品，例如滤纸和溶液；•确保操作区域的环境安全，避免有可燃、易爆、有害气体等危险物质存在。
3. 操作步骤3.1 准备烟度计•打开烟度计主电源，确保电源正常；•检查仪器的连接线路和信号线路是否正常。
3.2 校准烟度计•按照烟度计的说明书进行相应校准；•检查校准结果是否符合要求，如有异常情况，应立即终止校准并报告给相关人员。
3.3 进行测试•将待测车辆停放在安全的区域，并确保车辆处于平稳停止状态；•依照操作手册的要求，连接烟度计到车辆的尾气排放口，并确保连接良好；•启动车辆，并使车辆保持稳定的转速；•根据操作手册的要求，记录测量数据并进行分析。
3.4 结束测试•在测量完成后，关闭车辆，并断开烟度计与尾气排放口的连接；•关闭烟度计主电源。
4. 安全注意事项在操作烟度计时，需要注意以下事项以确保操作人员的安全：•烟度计应在通风良好的地方进行操作，避免尾气中的有害物质对人体造成伤害；•操作人员应佩戴防护手套、眼镜等必要的个人防护设备；•操作人员应熟悉使用烟度计的操作手册，并按照规定进行操作；•避免在高温、潮湿、有特殊气味或易燃易爆的环境中操作烟度计；•在进行校准和维护时，应先将烟度计断开电源，并等待足够时间以确保其内部电路的放电；•不得擅自拆卸烟度计或进行任何改装。
5. 总结烟度计的安全操作规程对操作人员的安全和烟度计的正常运行至关重要。
通过遵守该规程，操作人员可以减少事故的发生，并确保烟度计的测量结果准确可靠。
在操作过程中，操作人员还需根据实际情况灵活调整，并时刻关注相关的安全提示和警告。
汽车烟度计操作规程(正式版)
汽车烟度计操作规程（完整正式规范）编制人：___________________审核人：___________________日期：___________________汽车烟度计操作规程一、操作步骤：测量前仪器通电预热15分钟。
把取样管一端接仪器的样气进气口, 另一端插入柴油车排气管, 按键盘上测量键仪器则自动完成测量, 并显示测量结果, 当完成三次测量后计算平均值并显示。
当对柴油汽车进行测量时也可通过挂接在油门踏板上的脚踏开关启动测量。
抽气：当要测量仪器的抽气量或进行抽气操作时, 先把取样管一端接仪器的样气进气口, 然后按抽气键, 仪器进行抽气操作。
抽气操作完成后仪器处于等待状态, 要按复位键使仪器重新进入待命状态。
穿纸：打开仪器箱盖（松开仪器两侧面螺钉, 可将箱盖向上翻转打开）按穿纸键使压纸机构打开, 把测试过滤纸穿好, 再按穿纸键使压纸机构复位。
走纸：在待命状态下按走纸键, 仪器走过滤纸。
复位：在任何状态下按复位键, 仪器马上复位回到待命状态。
二、注意事项：1．仪器通电预热15分钟以上；2．由怠速工况将油门踏板急速踩到底, 维持4秒后松开, 如此重复三次；注：根据GB3846-93《柴油车自由加速烟度的测量滤纸烟度法》规定, 此时不作测量。
3．将脚踏开关挂在油门踏板上；4．按复位键（如仪器已在复位状态, 显示0.00或仪器经过三次测量并显示出测量数据平均值, 则不需再按复位键）；5．由怠速工况将油门踏板（连同脚踏开关）急速踩到底, 维持4秒后松开, 稍后仪器将显示第1次测量数据。
6．间隔15秒后, , 再进行第2、第3次测量。
7．3次测量结束后, 仪器将显示3次测量数据的平均值, 作为测量结果。
该结果将保持到下一次测量动作, 或按下复位键时为止。
MODEL 2030在线粉尘烟度计使用说明书
MODEL2030 在线粉尘烟度计使用说明书
北京雪迪龙科技股份有限公司 2010 年 09 月
目录
1 产品简介........................................................................................................................................................ 1 1.1 用途....................................................................................................................................................... 1 1.2 仪器原理简介....................................................................................................................................... 1 1.3 技术规格............................................................................................................................................... 2
5 仪器测量范围设置......................................................................................................................................... 14 ....................................................................................................................................... 15
崂应2030型中流量智能TSP采样器操作规程
崂应2030型中流量智能TSP采样器操作规程
一、技术参数
二、使用方法
1、选择干燥、避阳处，将仪器平稳放置。
2、将粉尘采样滤膜装进PM10/TSP采样头里面，再安装到主机上，注意要旋紧
密封。
3、确认电源为220V后，接通电源，打开电源开关。
4、开机后，照明灯点亮，仪器进入初始状态，进行自检，并显示仪器型号、版
本号等信息。
自检正常后，自动对传感器进行校零。
5、进入主操作菜单，选择设置菜单，选择单次采样或间隔采样，并设置具体数
据。
6、进入采样菜单，可调整采样流量（60L/min-120L/min）,对于粉尘采样，需要
输入滤膜的编号，便于用户对样品的标记和管理；若出现符号，表示工作正常，可以启动采样，按启动键进行采样。
7、启动粉尘采样后会出现两个界面，可以循环显示当前的实际采样流量、当前
累计采样时间、实际采样体积、标况采样体积、计前温度和计前压力。
8、采样结束后，可进入查询菜单，通过功能键选中文件，选择详细菜单可查看
其它信息。
三、注意事项
1、仪器禁止不装滤膜开机运行，否则灰尘、杂物会被吸入传感器及采样泵损
害仪器。
2、电源可靠接通后再打开仪器上的电源开关，不能用仪器来检测电源是否接
通。
3、此仪器仅适用于非防爆场合。
MODEL2030在线烟尘浓度监测仪 说明书
用户须知●在仪器安装、操作和维护之前请务必仔细阅读本手册，本手册涵盖仪器使用的各项重要信息及数据，用户必须严格遵守其规定，方可保证仪器的正常运行。
●针对任何不按照手册要求安装和操作设备的行为后果，本公司不负任何责任。
警告●安装过程及操作必须严格遵照国家相关公认标准要求。
●仪器内部的任何操作都必须由专业人员执行。
任何操作之前，必须遵从当地的法规条文以及现场作业程序。
●仪器有防接错措施，避免电源、信号或地线接错带来的损坏设备的危险，但是不能保证仪器在长时间接线错误的情况下，仍然可以正常工作。
●仪器属于只有专业人士才可以维修的设备，请勿随意拆装内部电路板或更换元器件，否则由此带来的任何后果，本公司不负有任何责任。
信息提示●本公司已竭力确保所提供资料的正确和准确性，故对任何资料上的错误或遗漏及其造成后果不承担任何责任。
●本公司真诚接受任何针对资料内容上的错误或遗漏而提出的诚恳的批评指正。
●针对任何此资料中未提到的信息，或有必要添加或纠正的内容，请直接联系本公司。
●本公司保留在没有通知任何人或组织情况下对文件信息做更正或修改的权利。
如果用户希望在资料中添加一些使用信息，请联系本公司或当地的供销商/代理商。
技术支持读者应确保完全理解所安装和操作设备的详细要求，若有疑问，请立即联系本公司的技术支持部门。
目录一、系统简介 (4)1.1概述 (4)1.2应用场合 (4)二、测量原理、特点与技术指标 (4)2.1测量原理 (4)2.2技术特点 (5)2.3技术指标 (6)三、粉尘仪安装及连接 (6)3.1安装准备 (6)3.2设备安装 (6)3.3系统校准 (9)3.4仪器动态测量范围的设置 (10)四、系统故障诊断及维护.................................................................... 错误！未定义书签。
14.1维护 (111)4.2故障诊断 (11)4.2.1. 第一类故障 (111)4.2.2. 第二类故障 (111)4.2.3. 第三类故障 (122)五、粉尘仪安装调试说明 (133)5.1 安装说明 (133)5.2调试说明 (135)保修说明 (16)一、系统简介1.1概述欢迎选购本公司MODEL2030烟尘浓度监测仪。
【免费下载】MODEL2030在线烟尘浓度监测仪 说明书
用户须知●在仪器安装、操作和维护之前请务必仔细阅读本手册，本手册涵盖仪器使用的各项重要信息及数据，用户必须严格遵守其规定，方可保证仪器的正常运行。
●针对任何不按照手册要求安装和操作设备的行为后果，本公司不负任何责任。
警告●安装过程及操作必须严格遵照国家相关公认标准要求。
●仪器内部的任何操作都必须由专业人员执行。
任何操作之前，必须遵从当地的法规条文以及现场作业程序。
●仪器有防接错措施，避免电源、信号或地线接错带来的损坏设备的危险，但是不能保证仪器在长时间接线错误的情况下，仍然可以正常工作。
●仪器属于只有专业人士才可以维修的设备，请勿随意拆装内部电路板或更换元器件，否则由此带来的任何后果，本公司不负有任何责任。
信息提示●本公司已竭力确保所提供资料的正确和准确性，故对任何资料上的错误或遗漏及其造成后果不承担任何责任。
●本公司真诚接受任何针对资料内容上的错误或遗漏而提出的诚恳的批评指正。
●针对任何此资料中未提到的信息，或有必要添加或纠正的内容，请直接联系本公司。
●本公司保留在没有通知任何人或组织情况下对文件信息做更正或修改的权利。
如果用户希望在资料中添加一些使用信息，请联系本公司或当地的供销商/代理商。
技术支持读者应确保完全理解所安装和操作设备的详细要求，若有疑问，请立即联系本公司的技术支持部门。
图3.2 法兰的固定焊接方向图3.3 电气连接1: +24V电源2:4-20mA信号输出3:GND“”“”“”“”“”“”“”“”“”“”“”“”“”“”“”“”“”“”。
