工程图纸的画法共39页
纸种类和特性，了解工程名称、项目种类等。
(5)会签栏
为各项设计负责人签字用的表格，它是 标明责任分工和具有法律效力的签字
2．比例尺
在工程制图中，对各种图纸选用的比例规定如下： ①工艺图比例：1：50。 ②大样图：根据实际情况，选用1：10、1：20
四、制图步骤
4．先画图后注字 ①先打好尺寸线，再注尺寸。 ②注字时先用2H笔打格，写出文字后再擦去，尺寸一定 要准确、整齐、明确、清晰，不可潦草，文字要用仿宋体。
5．画法(底稿打好以后) ①划线：同类线型一次画完，同一方向的线一次画完，以 免丁字尺来回移动，弄脏图面。 一般：先画水平线，后画垂直线，再画斜线；先画细 实线，后画粗线；先画曲线，再画直线；先画图，后注写 尺寸和文字。 ②描图：使用墨水描图笔。先上后下，先左后右，使墨水 有干燥的时间可以达到快、准、好。
⑶图幅组成
每一张图纸由图面、标题栏、会签栏组成， 在图纸中的具体位置见图2—2。
(4)标题栏
标题栏又称为图标。 ①标题栏的规格(单位mm)：见图2—3。
(4)标题栏
②标题栏每栏的内容。 设计单位全称：某某设计院 工程名称：某某食品加工厂 项目：大米、面粉车间 图名：平面图、纵横剖视图 设计号：设计部门对该工程的编号 图别：工艺、建筑等 图号：本张图纸在本套图纸中的顺序，No.1、No.2、
第二节 平、横、纵、洞眼图的形成及画法
一、平面图(又称设备的平面布置图) 1．平面图的定义
平面图是工业设计中的主要图纸。用1：50的比 例反映各种机械设备、预留孔洞在地板或楼板上 的具体位置和厂房的结构尺寸、生产车间的布局 的图纸。 2．形成 假想一切割平面从门和窗户的上沿水平切开，移 动上面部分再向下看，这样看清室内的安排、门 窗位置及墙壁厚度等。
一、平面图(又称设备的平面布置图)
3．画法(见图2—5) 准备工作：
a．选择图幅规格，打好边框。图面安排：按照l:50 算出图形的大小。
b．确定图形的位置，有几张图时要求疏密均匀，尽 可能按“三等”规律。
c．预留标注尺寸、文字的位置。 d．摆放合适，图面清晰。
一、平面图
3．画法(见图2—5) 步骤： ①画基准线。即厂房的纵向中心，开间
轴线，墙身轴线，如图2—5(a)。 ②画出墙身轮廓，门窗、楼梯、柱等位
置及结构形式，如图2—5(b)。
图2—5(a)
图2—5(b)
一、平面图
3．画法(见图2—5) 步骤：
③画出机械设备、洞眼等在平面上的俯视图，皮带轮的轴 线及机座中心线(利用参考书中的小样图)。
④画出各种设备洞眼的定位尺寸线，外墙轴线尺寸线，开 间尺寸线。
④窗台线：用两根细实线表示。
⑤图形名称，一般写在标题栏内，也有注写于所 属图下方的，比例则写在图名后或下面。
5．读图(见图2—6)
5．读图
①从图名知道，此图是底层平面图。
②从平面图的形状与总的长、宽尺寸，可算出厂房的占地 面积。
③从图中墙壁的分隔情况和车间名称，可知道房屋内部的 配置、用途、数量及其相互间的联系情况。图2—6所示平 面由清理和加工两个车间组成，中间夹一楼梯间，楼梯平 台下设一卫生间。
④从图中的设备小样图，知道该层摆放的设备及规则。
⑤从定位轴线的编号及间距，可了解到车间的跨度及开间 的大小。
定位轴线：就是把墙、柱的中心轴线引出来进行编号，以 便施工时定位放线，安装设备的定位和查阅图纸。
5．读图
国标规定：
a．定位轴线用细点划线表示，轴线编号的圆圈用细实线， 直径为10mm。
b．圆圈内写上编号，水平方向写上1、2、3、4…自左向右， 垂直方向的编号：大写A、B、C、D…自下而上，不许用I、 O、Z，避免与l、0、2混淆。
等。 ③总平面图：1：500、1：1000、1：2000。
在一张图纸中选用的比例一致。
3．线条、铅笔的运用(见表2—1)
三、制图方法
在工程制图中，采用的制图方法是“正投 影法”，即平面图、横剖图、纵剖图分别 用三
张图纸，采用的是“长对正、高平齐、宽相 等”，三张图纸从外形到内部设备均遵守 此规律。
⑤画好草图，检查无误后，擦去多余线条，按要求加深。 ⑥标注尺寸，门窗编号，书写图名和文字说明，如图2—
5(c)。
一、平面图
4．注意问题
①布置图面：周围应留有充分的尺寸线和写字的 余地。
②三道尺寸线之间的距离约为7mm，第三道距图 形最外边约为20mm。
③两端尺寸界线要接近所指图形，其余可用短线， 尺寸界线应伸出5mm，为了整齐，先划一条止位 置线后擦去。
第一节 工程设计图纸的种类及规定
一、种类 食品工厂工程设计图纸包括工艺设计图纸和建筑 设计图纸两大类，具体是：
①工艺设计图纸：工艺流程图、总平面图、每层楼 的平面布置图、纵横剖视图、每层楼的洞眼图、 风网示意图、自制设备大样图。
②建筑设计图纸：建筑施工图、结构施工图、设备 施工图。
二、工艺设计图的画法规定来自 四、制图步骤1．先整体后局部 先画边框、标题栏、会签栏，再画平面图或横、纵剖及洞 眼图。
2．先骨架后细部 如平面图先画轴线、设备中心线，再画墙厚、设备轮廓。 其优点是： ①提高画图速度，避免返工。 ②发现错误，更改容易。
3。先底稿再加深 先用2H或HB画出底稿，校对无误后再加深。优点：保持 图面清洁，更改容易。
为保证图纸质量，提高绘图效率和便于阅读，工 艺设计图纸的画法规定如下。 1．图幅的规定 (1)图幅种类 图幅分为五种：0、1、2、3、4五种。 (2)图幅尺寸 图幅长宽及边框尺寸(单位mm)：见图2—1。
图纸长宽之间的内在规律是对折，宽变长，长减 半变宽。 要求： ①一套图纸中，图纸规格尽可能整齐一致。 ②特殊情况下，1～3号可加大长和宽，加长应为边 长的1／8及其倍数，4号图纸竖着画。
c．编号一般注在图面的下面、左侧。
d．不规则的定位轴线，称为附加轴线，用⑩编号表示。分 母表示前一轴线的编号，分子表示附加轴线的编号。如果 在两个轴线之间有几个附加轴线时，顺次编写。
e．附加轴线编号的表达形式主要存在于润麦仓和净麦仓的 平面图纸上。
CAD绘制工程图纸的步骤与流程
CAD绘制工程图纸的步骤与流程CAD（计算机辅助设计）是现代工程设计中不可或缺的工具之一。
它以其高效、精确和方便的特点，成为了绘制工程图纸的首选软件。
下面我们就来了解一下CAD绘制工程图纸的步骤与流程。
第一步：准备工作在开始CAD绘制工程图纸之前，我们需要对绘图环境进行设置。
打开CAD软件后，选择绘图模板，设置画布的大小和比例，确定图纸的单位制和坐标系等参数。
这样可以确保我们在绘制过程中得到准确的尺寸和坐标位置。
第二步：确定图形的类型在CAD中，我们可以绘制各种类型的图形，如直线、圆、多边形、曲线等。
根据工程图纸的要求，我们需要确定所绘制图形的类型，以及其尺寸和位置等详细信息。
根据设计要求，我们可以使用CAD提供的绘图命令和工具，快速绘制出准确的工程图形。
第三步：绘制基本图形在CAD中，我们可以使用各种绘图命令来绘制基本图形。
比如，可以使用直线命令来画直线，圆命令来画圆形，多边形命令来画多边形等。
在绘制过程中，我们可以使用CAD提供的辅助工具来帮助我们更精确地绘制图形，如吸附点、吸附线、网格等。
通过这些工具的使用，我们可以绘制出准确的图形，确保工程图纸的质量和准确性。
第四步：添加尺寸和标注在绘制工程图纸时，尺寸和标注是非常重要的信息，它们可以帮助读者更好地理解绘图的意图和要求。
CAD提供了丰富的标注命令和工具，可以帮助我们在绘图中添加尺寸和标注。
我们可以选择合适的标注样式，如直线标注、角度标注、半径标注等，并设置相应的尺寸精度和字体样式。
通过添加尺寸和标注，我们可以使工程图纸更完整、更易读、更易于理解。
第五步：编辑和修正在绘制工程图纸的过程中，经常需要对图形进行编辑和修正。
CAD提供了多种编辑命令和工具，可以帮助我们对已绘制的图形进行修改和调整。
比如，我们可以使用移动命令来移动图形的位置，使用旋转命令来旋转图形的角度，使用缩放命令来改变图形的大小等。
通过这些编辑命令和工具的使用，我们可以快速、灵活地修改已绘制的图形，满足设计要求和修改意见。
工程制图图样画法
A－A
A
A A
A－AΒιβλιοθήκη AA A应注意的问题：
① 两剖切面的交线一般应与机件的轴线重合。 ② 在剖切面后的其它结构仍按原来位置投射。
适用范围：
当机件的内部结构形状用一个剖切平面剖 切不能表达完全，且机件又具有回转轴时。
⒊ 几个平行的剖切平面（阶梯剖）
A－A A A A
A－A
A
标注方法：
A
A
A
A
B B－B B
A－ A
此剖视可按斜视 图的配置方式配置。
⒉
两相交的剖切平面（旋转剖）
用两相交的剖切平面（交线垂直于某一基本 投影面）剖开机件，并将被倾斜平面切着的结 构及其有关部分旋转到与选定的投影面平行， 再进行投射，这种方法称为旋转剖。
标注方法：
在剖切面的起、讫和转折 处画出剖切符号，注上相同 的大写字母。如果转折处地 方太小，在不引起误解的情 况下可省略字母。 起讫处画出投射方向，在 剖视图上方注出名称。
垂直于 轮廓线
移出断面图的标注
（1）移出断面图一般应用剖切符号表示剖切位置， 用箭头表示投影方向并注上字母，并在移出断面图的 上方用同样的字母标出相应的名称“×－×”。 （2）画在剖切符号延长线上的不对称移出断面， 画出剖切符号及箭头，可省字母。 （3）不配置在剖切符号延长线上的对称移出断 面以及按投影关系配置的不对称移出断面，可省 略箭头。 （4）画在剖切符号延长线上的对称移出断面不 必标注。
B
国家标准规定在下列情况下 可省略或简化标注
a 当单一剖切平面通过机件 的对称平面，且剖视图按投 影关系配置，中间又没有其 它图形隔开时，可省略标注。
A
A
A-A
b 剖视图按投影关系配置，中间又没 有其它图形隔开时，可省略箭头。
工程制图第九章 工程形体的图样画法
2、剖切位置线如何表示？
长6-10mm的粗实线
投射方向线 3、投射方向线如何表示？
2 1
长4-6mm的粗实线
1
2
剖切位置线
剖面图知识要点2
4、剖面图线型如何规定？ （1） 被剖切面切到部分的轮廓线用 粗实线 绘制 （2） 剖切面后的可见部分用 中实线 绘制。 5、剖面符号如何规定 ？ （1）指明材料： 按 “国标” 规定画材料图例 （2）不指明材料： 用45度等间距的细线画出。 6、如何编号 ？
认识角钢
角钢俗称角铁、是两边互相垂直成角形的长条钢材。 有等边角钢和不等边角钢之分。等边角钢的两个边宽 相等。其规格以边宽×边宽×边厚的毫米数表示。
屋架杆件的中断断面图
圆形木头杆件的中断断面图
1
2
2
1
1-1
2-2
（雨蓬挑出宽度与第一级台阶踢面平齐）
视
剖
练习3
雨蓬、台阶的断面图
作水池的1—1、2—2断面图
花格窗的移出断面图
现浇楼板、梁、柱
根据现浇板的正投影图在平面图上作出重合断面图
现浇板的重合断面图
简化画法 对称图形
省略画法
对称图形的简化画法
对称符号
对 称 画 法 ：
半 剖 面 图
1
1-1剖面图
1
对 称 画 法 ：
半 剖 面 图 2
2-2剖面图 1
1-1剖面图
半剖面图的绘制 1、所有视图都是完整的； 2、剖面图一般画在右半部 或下半部，分界线为点划线； 3、各种剖面图中一般都不 画虚线； 4、不可见孔、洞的轴线仍 需画出。
剖切橙子
剖切房子
剖切楼梯
顶层水平栏杆
中间平台 楼层平台

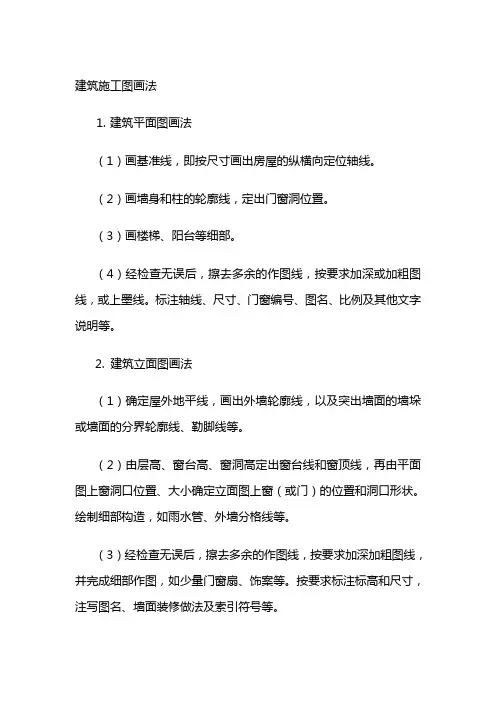

建筑施工图画法
建筑施工图画法
1.建筑平面图画法
（1）画基准线，即按尺寸画出房屋的纵横向定位轴线。
（2）画墙身和柱的轮廓线，定出门窗洞位置。
（3）画楼梯、阳台等细部。
（4）经检查无误后，擦去多余的作图线，按要求加深或加粗图线，或上墨线。
标注轴线、尺寸、门窗编号、图名、比例及其他文字说明等。
2. 建筑立面图画法
（1）确定屋外地平线，画出外墙轮廓线，以及突出墙面的墙垛或墙面的分界轮廓线、勒脚线等。
（2）由层高、窗台高、窗洞高定出窗台线和窗顶线，再由平面图上窗洞口位置、大小确定立面图上窗（或门）的位置和洞口形状。
绘制细部构造，如雨水管、外墙分格线等。
（3）经检查无误后，擦去多余的作图线，按要求加深加粗图线，并完成细部作图，如少量门窗扇、饰案等。
按要求标注标高和尺寸，注写图名、墙面装修做法及索引符号等。
3 建筑剖视图画法
（1）确定轴线、室内外地坪线、层高线、女儿墙线等
（2）画出墙体、楼板轮廓线，画出天棚、屋面坡度和屋面厚度。
(3)确定门窗位置，画出门窗、阳台、梁板等细部。
]
经检查无误后擦去多余的线条，按要求加深加粗线型，画上尺寸线，标注标高及尺寸，注写文字说明等。
工程制图基础画法
工程制图基础作者：陈剑彬惠安开成职业中专学校说明：1.本教材从投影面的展开，循序渐进降速了点画法、线画法、面画法和体画法的基本画法，适用于没有基础学习工程制图，或缺乏想象无从入手的学习者。
2.学习本课程前先要掌握的三组符号。
（1）点：“。
”或“．”（2）平直线或直线：“—”与“|”（3）斜线：“\”与“/”一、三面投影图的展开本节的重点是讲三面投影图的制作，并研究其展开规律。
制作时参考图（1），准备正方形白纸一张，并画出坐标体系，标出相关坐标轴和投影面名称。
接着按图（2）所示对虚线部位进行裁剪至O点。
合成三面投影图按图（3）所示，建立三面投影图。
并和教室的角落进行比较，发现V 面即学生正对的黑板这个面，W面为与进来教室门相同的一个平面，H面为地板这个平面。
展开三面投影图时，按住V面不动，其中W面绕Z轴向右旋转90°，H面绕X轴向下旋转90°；Y轴拆分成Y w和Y H两根轴，因为Y w和Y H两根轴同属Y轴，所以，过Y w和Y H 两根轴的刻度作垂直的辅助线的交点刚好汇聚成一条45°的斜线。
45°的斜线成了联接W 面和H面的辅助线。
图（1）图（2）图（3）图（4）二、点的投影（点画法）1、点到三个投影面的距离公式（X，Y，Z）=（W，V，H）例题：求点A（5，7，9）到W面的距离。
根据点的距离公式W对应的是X轴的数值，所以点A到W面的距离为5，同理可得点A 到V面的距离为7，到H面的距离为9。
2、点的投影展开如图（1）点A（4，4，3），作出点A在三个投影面的展开图，如图（2）。
要求掌握点A 在三个面的投影表示。
通过观察得出，点A到三个投影面的投影线在展开后形成一个封闭的矩形。
因此，求作点在三个投影面的投影图可以表达为已知矩形的2个顶点，第三个顶点在45°线上，求解矩形的第四个顶点。
作点的展开图就是利用矩形法则作图，该法也称为点画法。
（1）（2）例题：求点B在W面的投影点。

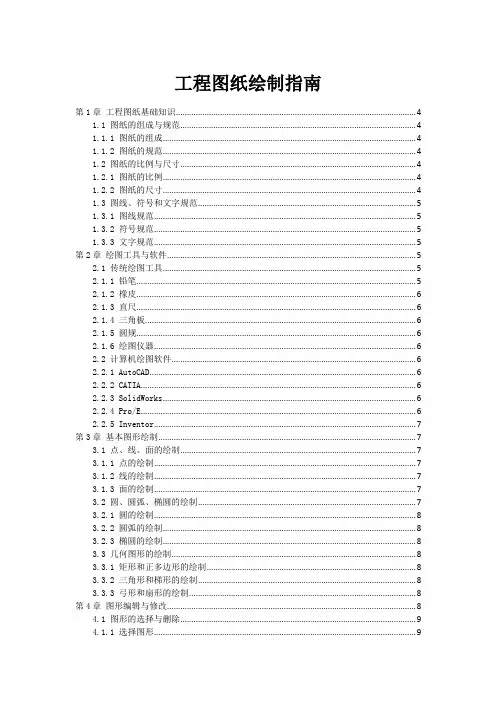

工程图纸绘制指南
工程图纸绘制指南第1章工程图纸基础知识 (4)1.1 图纸的组成与规范 (4)1.1.1 图纸的组成 (4)1.1.2 图纸的规范 (4)1.2 图纸的比例与尺寸 (4)1.2.1 图纸的比例 (4)1.2.2 图纸的尺寸 (4)1.3 图线、符号和文字规范 (5)1.3.1 图线规范 (5)1.3.2 符号规范 (5)1.3.3 文字规范 (5)第2章绘图工具与软件 (5)2.1 传统绘图工具 (5)2.1.1 铅笔 (5)2.1.2 橡皮 (6)2.1.3 直尺 (6)2.1.4 三角板 (6)2.1.5 圆规 (6)2.1.6 绘图仪器 (6)2.2 计算机绘图软件 (6)2.2.1 AutoCAD (6)2.2.2 CATIA (6)2.2.3 SolidWorks (6)2.2.4 Pro/E (6)2.2.5 Inventor (7)第3章基本图形绘制 (7)3.1 点、线、面的绘制 (7)3.1.1 点的绘制 (7)3.1.2 线的绘制 (7)3.1.3 面的绘制 (7)3.2 圆、圆弧、椭圆的绘制 (7)3.2.1 圆的绘制 (8)3.2.2 圆弧的绘制 (8)3.2.3 椭圆的绘制 (8)3.3 几何图形的绘制 (8)3.3.1 矩形和正多边形的绘制 (8)3.3.2 三角形和梯形的绘制 (8)3.3.3 弓形和扇形的绘制 (8)第4章图形编辑与修改 (8)4.1 图形的选择与删除 (9)4.1.1 选择图形 (9)4.2 图形的移动、复制与旋转 (9)4.2.1 移动图形 (9)4.2.2 复制图形 (9)4.2.3 旋转图形 (9)4.3 图形的修剪、延伸与打断 (9)4.3.1 修剪图形 (10)4.3.2 延伸图形 (10)4.3.3 打断图形 (10)第5章尺寸标注与文字说明 (10)5.1 尺寸标注的基本规则 (10)5.1.1 尺寸线应尽量平行于图形的轮廓线，避免与图形轮廓线交叉。
工程制图-图样画法
E
➢ 在向视图的上方标注字母，
E
在相应视图附近用箭头。
指明投射方向，并标注相
同的字母。
DF
C
F
➢ 表示投射方向的箭头尽可
能配置在主视图上，只是
自由配置
表示后视投射方向的箭头 才配置在其它视图上。
1 视图
1.3 局部视图
局部视图是将物体的某一部分向基本投影面投射所得的视图。
•用带字母的箭头指明要 表达的部位和投射方向， 并注明视图名称。
4 规定画法和简化画法
4.6 圆柱体上因钻小孔、铣键槽等出现的交线允许省略，但必 须有其他视图清楚地表示了孔、槽的形状。
交线用轮廓线代替
交线用轮廓线代替
4 规定画法和简化画法
4.7 当机件上有若干相同的结构要素并按一定的规律分布时，
只需画出几个完整的结构要素，其余的用细实线连接或画出
其中心位置。
图样画法
目录
1
视图
2
剖视图
3
断面图
4
规定画法和简化画法
1 视图
1.1基本视图
机件向基本投影面投射所得 的视图。
V
• 主视图 • 俯视图 • 左视图 • 右视图
从右向左投射
• 仰视图
从下向上投射
• 后视图
从后向前投射
1 视图
主视
仰视
俯视
1 视图
1.2 向视图
向视图是可以自由配置的视图。
B C
B D
➢ 斜视图的断裂边界用波浪线或双折线表示。
➢ 斜视图通常按投射方向配置和标注。 ➢ 允许将斜视图旋转配置，但需在斜视图上方注明
。
2 剖视图
概念 假想用剖切面剖开物体，将位于观察者和
施工图纸简化画法
施工图纸简化画法
1、构配件的视图有一条对称线，可只画该视图的一半；视图有两条对称线，可只画该视图的1/4，并画出对称符号(图10.4.1-1)。
图形也可稍超出其对称线，此时可不画对称符号(图10.4.1-2)。
对称的形体需画剖面图或断面图时，可以对称符号为界，一半画视图(外形图)，一半画剖面图或断面图(图10.4.1-3)。
图10.4.1-1 画出对称符号
图10.4.1-2 不画对称符号
2、构配件内多个完全相同且连续排列的构造要素，可仅在两端或适当位置画出其完整形状，其余部分可以中心线或中心线交点表示(图10.4.2a)。
当相同构造要素少于中心线交点时，其余部分应在相同构造要素位置的中心线交点处用小圆点表示(图10.4.2b)。
图10.4.1-3 一半画视图，一半画剖面图
图10.4.2 相同要素简化画法
3、较长的构件，当沿长度方向的形状相同或按一定规律变化，可断开省略绘制，断开处应以折断线表示(图10.4.3)。
图10.4.3 折断简化画法
4、一个构配件如绘制位置不够，可分成几个部分绘制，并应以连接符号表示相连(本标准图7.4.2)。
5、一个构配件如与另一构配件仅部分不相同，该构配件可只画不同部分，但应在两个构配件的相同部分与不同部分的分界线处，分别绘制连接符号(图10.4.5)。
图10.4.5 构件局部不同的简化画法。
工程制图常见平面图形的画法
电路原理图用于表示电路的工作原理和元件连接方式。在绘制时，应清晰地表达各个元 件的符号、编号和连接关系，同时标注必要的参数和说明。此外，还需规范地使用各种
标准符号和标注方式，以确保图纸的可读性和规范性。
THANKS.
常见平面图形
02
圆形
总结词
圆是一种常见的平面图形，具有完美的对称性。
详细描述
在工程制图中，圆通常用圆规来绘制，通过确定圆心和半径，可以准确地画出 不同直径的圆。圆心是圆的对称中心，通过圆心的任何直径都会将圆分为两个 完全相等的部分。
矩形
总结词
矩形是一种具有四个直角的平行四边形，是建筑工程中常用的基本图形之一。
详细描述
矩形通常由四条等长的平行线和四个直角组成。在工程制图中，矩形通常用直尺和三角板来绘制。确 定一个顶点和对角线长度后，可以画出不同尺寸的矩形。矩形的对角线长度等于两边之和的平方根。
正多边形
总结词
正多边形是一种各边相等、各角相等的 多边形，具有高度的对称性和规则性。
VS
详细描述
正多边形的绘制需要确定多边形的边数和 每个内角的大小。根据边数和内角大小， 可以使用几何公式计算出每个边的长度和 每个角的角度。在工程制图中，正多边形 通常用直尺、圆规和量角器等工具来绘制 。
工程制图常见平面图形 的画法
目录
• 引言 • 常见平面图形 • 平面图形的尺寸标注 • 工程制图中的平面图形画法要点 • 实例分析
引言
01
目的和背景
工程制图是工程设计和建造过程中必不可少的一环，而平面图形的画法则是工程 制图的基础。掌握常见平面图形的画法，对于提高工程设计的效率和质量具有重 要意义。
随着科技的发展，计算机辅助设计软件的应用越来越广泛，但基本的平面图形画 法仍然是工程师必备的基本技能。
工程制图的绘图的方法与步骤
绘图的方法与步骤第一节用绘图工具和仪器绘制图样工程图样通常都是用绘图工具和仪器绘制的，绘图的步骤是:先画底稿;然后，进行校对，根据需要进行铅笔加深或上墨;最后，再经复核，由制图者签字。
一、用制图工具和仪器铅笔加深的图样1、画底稿绘图时，采光应来自左前方。
通常用削尖的2H铅笔轻绘底稿，底稿一定要正确无误码，才能加深或上墨。
画底稿的顺序是:先按图形的大小和复杂程度，确定绘图比例，选定图幅，画出图框和标题栏;根据选定的比例估计图形及注写尺寸所占面积，布置图面。
然后，开始画图。
画图时，先画图形的对称轴线，中心线或主要轮廓线，再逐步画出细部。
图形完成后，画尺寸界线利尺寸线。
最后，对所绘制的底稿进行仔细校对，改正错误和缺点，并擦去不需要的图线。
2、铅笔加深铅笔加深时应做到线型粗细分明，符号国家标准的规定，宽度为O.5b的圈线(如粗实线、中虚线等)常用HB铅笔加深;宽度为0·35b的图线(如细实线、细点划线、折附线及波浪线等)常用削尖的H或2H铅笔适当用力加深;在加深圆弧时，圆规的铅芯应该比画直线时的铅笔芯软一号。
用铅笔加深时，一般先加深细点划线(中心线、对称线)。
为了使同类线型粗细一致，可以按线宽分批加深;先画粗实线，再画中虚线，然后画细实线，最后画双点划线、折断纠和波浪线。
加深同类型圈线的顺序，一般是先画曲线，后画直线;画同类型的直线时，通常是先从上向下加深所有的水平线，再从左向右加深所有的竖直线，然后加深所有倾斜线。
当图形加深完毕后，再加深尺寸线及尺寸界线等，然后，画尺寸起止符号 (45。
的中实线斜短划或尺寸箭头)，填写尺寸数字和书写图名、比例等说明文字和标题栏。
在写字前，必须先按选定的字高用铅笔轻画格线(汉字画出长仿宋字的字格，数字与字母可只画出字存的两条边线)。
3、复核和签字加深完成后，必须认真复核，如发现错误，则应立即改正;最后，由制图者签字。
二、用制图工具和仪器绘制上墨图样用制图工具和仪器绘制上墨图样的程序，与绘制铅笔加深的图样相同。
