锅炉废气、烟尘烟气的测定
GB13271-2001锅炉大气污染物排放标准
中华人民共和国国家标准锅炉大气污染物排放标准GB13271-2001为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》，控制锅炉污染物排放，防治大气污染，国家环保总局制定《锅炉大气污染物排放标准》，标准自１月１日起实施。
全文如下：１范围本标准分年限规定了锅炉烟气中烟尘、二氧化硫和氮氧化物的最高允许排放浓度和烟气黑度的排放限值。
本标准适用于除煤粉发电锅炉和单台出力大于４５．５ＭＷ（６５ｔ／ｈ）发电锅炉以外的各种容量和用途的燃煤、燃油和燃气锅炉排放大气污染物的管理，以及建设项目环境影响评价、设计、竣工验收和建成后的排污管理。
使用甘蔗渣、锯末、稻壳、树皮等燃料的锅炉，参照本标准中燃煤锅炉大气污染物最高允许排放浓度执行。
２引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。
ＧＢ３０９５－１９９６环境空气质量标准ＧＢ５４６８－９ｌ锅炉烟尘测试方法ＧＢ／Ｔ１６ｌ５７－１９９６固定污染源排气中颗粒物测定与气态污染物采样方法３定义３．１标准状态锅炉烟气在温度为２７３Ｋ，压力为１０１３２５Ｐａ时的状态，简称“标态”。
本标准规定的排放浓度均指标准状态下干烟气中的数值。
３．２烟尘初始排放浓度指自锅炉烟气出口处或进入净化装置前的烟尘排放浓度。
３．３烟尘排放浓度指锅炉烟气经净化装置后的烟尘排放浓度。
末安装净化装置的锅炉，烟尘初始排放浓度即是锅炉烟尘排放浓度。
３．４自然通风锅炉自然通风是利用烟囱内、外温度不同所产生的压力差，将空气吸入炉膛参与燃烧，把燃烧产物排向大气的一种通风方式。
采用自然通风方式，不用鼓、引风机机械通风的锅炉，称之为自然通风锅炉。
３．５收到基灰分以收到状态的煤为基准，测定的灰分含量，亦称“应用基灰分”，用“Ａａｒ”表示。
３．６过量空气系数燃料燃烧时实际空气消耗量与理论空气需要量之比值，用“α”表示。
４技术内容４．１适用区域划分类别本标准中的一类区和二、三类区是指ＧＢ３０９５－１９９６《环境空气质量标准》中所规定的环境空气质量功能区的分类区域。
烟气流量及含尘浓度的测定
烟气流量及含尘浓度的测定一、测试的意义和项目大气污染的主要来源是工业污染源排出的废气，其中烟气造成的危害极为严重。
因此，烟气含尘测试是大气污染源监测的主要内容之一。
测定烟气的流量和含尘浓度对于评价烟气排放的环境影响，检验除尘装置的功效有重要意义。
测试项目如下：（1）除尘设备处理烟气量（2）烟气温度、压力、含湿量等参数和烟气流速流量（3）测试除尘设备运行时烟气的排放浓度二、测试原理（一）采样位置的选择正确的选择采样位置和确定采样点数目并符合测试要求是非常重要的。
采样位置应选取气流平稳的管段，距弯头、变径管等其他干扰源，下游方向大于6 倍当量直径，上游方向大于3倍当量直径。
选择时应优先考虑垂直管段，当位置有限不能满足上述要求时，可根据实际情况选取相对比较适宜的管段做为采样位置。
下面说明不同形状烟道采样点的布置。
1、圆形烟道：在选定的测试断面上，设置相互垂直的两个采样孔，再把烟道分成一定数量的同心等面积圆环，通过采样孔沿该断面的直径方向，在每个等面积圆环上各取两个点作为采样点，如图1所示。
采样点数按表1确定。
图1圆形烟道采样点（此图依照5环一测点共10点设计）表1圆形烟道等面积圆环和采样点数各采样点距烟道中心的距离按式（1）计算:(1)式中：R.——采样点距烟道中心的距离，m；R-—-烟道半径，m；i——自烟道中心算起的采样点顺序号；n——划分环数。
为了方便起见，采样点的位置可用采样点距烟道的内壁距离表示。
采样孔入口端至各采样点烟道直径倍数见表2表2采样点距烟道内壁的烟道直径倍数2、矩形烟道将烟道断面分成若干个等面积小矩形，使小矩形相邻两边之比接近于1，每个小矩形中心即为采样点（见图2）。
采样点数见表3图2矩形烟道采样点位置（N，n分别为采样点排数和列数）表3矩形烟道采样点数（二）烟气状态参数的测定烟气状态参数包括压力、温度、相对湿度和密度。
1、压力测量烟气压力：多功能取样管测端有测量压力的相反开口，如图3所示，测定时将多功能取样管与测试仪器用橡皮管连好，一个开口面向气流，测得全压; 另一个背向气流，测得静压；两者之差便是动压。

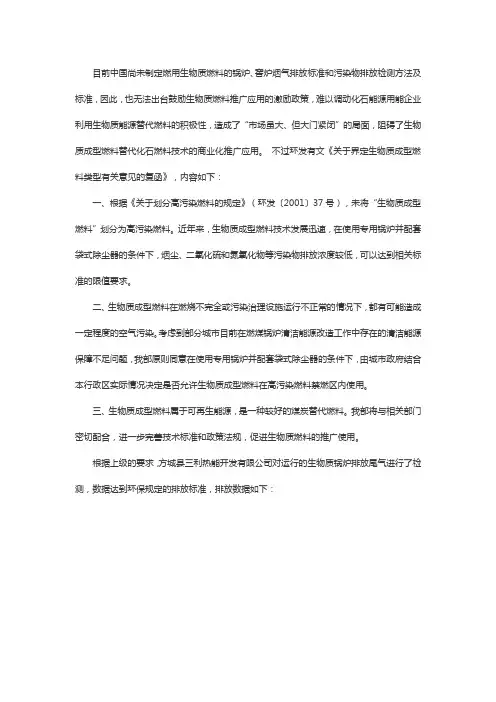

生物质颗粒锅炉燃烧的废气排放标准
目前中国尚未制定燃用生物质燃料的锅炉、窖炉烟气排放标准和污染物排放检测方法及标准，因此，也无法出台鼓励生物质燃料推广应用的激励政策，难以调动化石能源用能企业利用生物质能源替代燃料的积极性，造成了“市场虽大、但大门紧闭”的局面，阻碍了生物质成型燃料替代化石燃料技术的商业化推广应用。
不过环发有文《关于界定生物质成型燃料类型有关意见的复函》，内容如下：
一、根据《关于划分高污染燃料的规定》（环发〔2001〕37号），未将“生物质成型燃料”划分为高污染燃料。
近年来，生物质成型燃料技术发展迅速，在使用专用锅炉并配套袋式除尘器的条件下，烟尘、二氧化硫和氮氧化物等污染物排放浓度较低，可以达到相关标准的限值要求。
二、生物质成型燃料在燃烧不完全或污染治理设施运行不正常的情况下，都有可能造成一定程度的空气污染。
考虑到部分城市目前在燃煤锅炉清洁能源改造工作中存在的清洁能源保障不足问题，我部原则同意在使用专用锅炉并配套袋式除尘器的条件下，由城市政府结合本行政区实际情况决定是否允许生物质成型燃料在高污染燃料禁燃区内使用。
三、生物质成型燃料属于可再生能源，是一种较好的煤炭替代燃料。
我部将与相关部门密切配合，进一步完善技术标准和政策法规，促进生物质燃料的推广使用。
根据上级的要求，方城县三利热能开发有限公司对运行的生物质锅炉排放尾气进行了检测，数据达到环保规定的排放标准，排放数据如下：
根据数据可见，生物质燃料在锅炉内燃烧后排放完全低于现在的锅炉排放标准，属于真正的清洁环保燃料。
锅炉大气污染物排放标准GB13271
锅炉大气污染物排放标准GB13271-2001代替GWP3-19992002年1月1日实施国家环保总局国家质量监督检验检疫总局发布前言为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》，控制锅炉污染物排放，防治大气污染，国家环保总局制定《锅炉大气污染物排放标准》，标准自１月１日起实施。
全文如下：１范围本标准分年限规定了锅炉烟气中烟尘、二氧化硫和氮氧化物的最高允许排放浓度和烟气黑度的排放限值。
本标准适用于除煤粉发电锅炉和单台出力大于４５．５ＭＷ（６５ｔ／ｈ）发电锅炉以外的各种容量和用途的燃煤、燃油和燃气锅炉排放大气污染物的管理，以及建设项目环境影响评价、设计、竣工验收和建成后的排污管理。
使用甘蔗渣、锯末、稻壳、树皮等燃料的锅炉，参照本标准中燃煤锅炉大气污染物最高允许排放浓度执行。
２引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。
ＧＢ３０９５－１９９６环境空气质量标准ＧＢ５４６８－９ｌ锅炉烟尘测试方法ＧＢ／Ｔ１６ｌ５７－１９９６固定污染源排气中颗粒物测定与气态污染物采样方法３定义３．１标准状态锅炉烟气在温度为２７３Ｋ，压力为１０１３２５Ｐａ时的状态，简称“标态”。
本标准规定的排放浓度均指标准状态下干烟气中的数值。
３．２烟尘初始排放浓度指自锅炉烟气出口处或进入净化装置前的烟尘排放浓度。
３．３烟尘排放浓度指锅炉烟气经净化装置后的烟尘排放浓度。
末安装净化装置的锅炉，烟尘初始排放浓度即是锅炉烟尘排放浓度。
３．４自然通风锅炉自然通风是利用烟囱内、外温度不同所产生的压力差，将空气吸入炉膛参与燃烧，把燃烧产物排向大气的一种通风方式。
采用自然通风方式，不用鼓、引风机机械通风的锅炉，称之为自然通风锅炉。
３．５收到基灰分以收到状态的煤为基准，测定的灰分含量，亦称“应用基灰分”，用“Ａａｒ”表示。
３．６过量空气系数燃料燃烧时实际空气消耗量与理论空气需要量之比值，用“α”表示。
４技术内容４．１适用区域划分类别本标准中的一类区和二、三类区是指ＧＢ３０９５－１９９６《环境空气质量标准》中所规定的环境空气质量功能区的分类区域。
锅炉烟气成分分析
7.2锅炉烟气成分分析在火力发电的过程中，对锅炉烟气含氧量、二氧化碳含量、一氧化碳含量的分析测量对于指导锅炉燃烧控制有重要的意义。
为保持锅炉处于最佳燃烧状态，应使实际供给的空气量大于理论空气量，锅炉机组热损失最小的炉膛出口的最佳过剩空气系数应保持在一定范围内。
对锅炉铟气中的过剩空气系数的分析测量要考虑到烟气取样点的选择或给予必要的修正。
目前，一般把烟气取样点设计在过热器出口或省煤器出口处。
燃烧理论指出：在燃料一定情况下，当完全燃烧时，过剩空气系数是烟气中氧量或二氧化碳含量的函数，此时一氧化碳的含量为零。
当不完全燃烧时，因烟气中含有一氧化碳，过剩空气系数与氧量或二氧化碳含量的函数要受到一氧化碳含量的影响：因此对一氧化碳含量和氧气或二氧化碳含量的监视，对于指导燃烧更为有利。
实际燃烧时，很多情况是烟气中一氧化碳含量比较少．因此，对于一氧化碳分析仪要求有较高的灵敏度和精确度。
在不完全燃烧时，烟气中还会有未燃尽的可燃物含量对烟气中的一氧化碳的含量、二氧化碳含量和氧量都有影响。
过剩空气系数α与一氧化碳含量二氧化碳含量和氧量的函数关系就更复杂，这种情况下．通过对一氧化碳含量和氧量的监测来指导燃烧会更有实际意义。
目前，对于高压大型锅炉，烟气中未燃尽可燃物的含量很小．通常多是通过对烟气中的含氧量的监测来指导燃烧控制。
7.2.2 氧化锆氧量计氧化锆氧量计属于电化学分析器中的一种。
氧化锆（2ZrO ）是一种氧离子导电的固体电解质。
氧化锆氧量计可以用来连续地分析各种锅炉烟气中的氧含量，然后控制送风量来调整过剩空气系数α值，以保证最佳的空气燃料比，达到节能效果。
氧化锆传感器探头可以直接插人烟道中进行测量，氧化锆测量探头工作温度必须在850℃左右的高温下运行，否则灵敏度将会下降。
所以氧化锆氧量计在探头上都装有测温传感器和电加热设备。
1) 氧化锆传感器测量原理氧化锆在常温下为单斜晶体，当温度为1150℃时，晶体排列由单斜晶体变为立方晶体，同时有不到十分之一的体积收缩。
锅炉大气污染物排放标准(GB13271-91)
3m 以上。
4.5.3 锅炉房烟囱高度达不到 4.5.2条规定时，在 GB 3095 的二类区新安装的锅炉烟尘最高允许排放浓度执行 200mg/m3（标态）；在 GB 3095 三类区新安装的锅炉烟尘最高允许排浓度，按二类区的要求执行。
4.5.4 锅炉房总容量大于 28MW（40t/h）时，其烟囱高度应按环境影响评价要求确定，但不得低于 45m。
4.5.5 新建锅炉房烟囱或烟道应按 GB 5468要求，设置永久采样孔，并安装用于测量与采样的固定位装置。
5 监测
5.1 锅炉烟尘与二氧化硫排放浓度、烟气黑度及初始排放烟尘浓度和烟气黑度均应在锅炉额定出力时测定。
5.2 本标准中烟尘和烟气黑度的监测方法按 GB 5468 规定执行。
测定锅炉烟尘排放浓度时，过量空气系数ａ超过 1.8 的,应换算为ａ等于 1.8 时的烟尘浓度；测定锅炉初始排放烟尘浓度时，过量空气系数ａ超过 1.7 的，应换算为ａ等于 1.7 时的烟尘浓度。
5.3 二氧化硫监测方法暂时采用《空气与废气监测分析方法》（中国环境出版社，1990）中规定的方法，待国家颁布相应标准后，采用国家标准。
6 标准实施监督
本标准由各级人民政府环境保护行政主管部门监督实施。
附加说明
本标准由国家环境保护局科技标准司提出。
本标准由北京劳动保护科学研究所、机电部上海工业锅炉研究所、中国环境科学研究所环境标准研究所、北京市环境科学研究所、机电机械工业环境保护技术研究所负责起草。
本标准由国家环境保护局负责解释。
信息来源：淮南市环境保护局。
锅炉废气、烟尘烟气的测定
的压力。
全压是气体在管道中流动具有的总能量。在管道
中任意一点上：Pt =Ps + Pv，所以只要测出三项中任 意两项，即可求出第三项。全压和静压都有正负。测
量烟气压力常用测压管和精选压可编力辑p计pt 。
30
测压管
• 标准皮托管
它是一根弯成90°的双层同心圆管，其开 口端与内管相通，用来测量全压；在靠近 管头的外管壁上开有一圈小孔，用来测量 静压。
42
（四）含湿量的测定
烟气中的水蒸气含量较多，变化范围较大，为 便于比较，监测方法规定以除去水蒸气后标准状 态下的干烟气为基准表示烟气中的有害物质的测 定结果。
含湿量测定方法：
1.重量法 2.冷凝法 3.干湿球温度计法。
精选可编辑ppt
43
干湿球温度计法
• 烟气以一定流速通过干湿球温度计，根据 干湿球温度计读数及有关压力计算烟气含 湿量。
56
滤筒恒重：
精选可编辑ppt
57
4、烟尘浓度计算
(1) 计算出采样滤筒采样前后重量之差G（烟 尘重量）。
(2) 计算出标准状况下的采样体积 (3) 烟尘浓度计算：根据采样类型不同，用不 同的公式计算。
当采样速度小于采样点的烟气流速时（Vn<Vs）， 情况正好相反，使测定结果偏高；
只有Vn=Vs时，气体和烟尘才会按照它们在采样点
的实际比例进入采样嘴，采集的烟气样品中烟尘浓度才
与烟气实际浓度相同。
精选可编辑ppt
47
2、采样类型
移动采样：用一个捕集器在已确定的采样点上 移动采样，各点采样时间相同，计算出断面上烟尘 的平均浓度。这是目前普遍采用的方法。
2
锅炉的概念
• 锅炉是一种能量转换设备，向锅炉输入的能量有燃料中的化学能、 电能、高温烟气的热能等形式，而经过锅炉的转换，向外输出具有一 定热能的蒸汽、高温水或邮寄热载体。
锅炉废气监测方案
浙江工业大学-毓秀食堂锅炉废气监测方案单位：浙工大生物与环境学院专业：环境工程姓名：项方会郭李悬王云鹏王嘉兴指导老师：***目录一、监测目的----------------------------------------------3二、基础资料调查 ----------------------------------------3三、监测采样点的设计------ -------------------------------5四、采样时间和采样频率的确定------------------------------7五、选定监测项目及分析监测技术----------------------------7六、采样 -------------------------------------------------9七、实验方法----------------------------------------------117.1 烟气参数的测定 (13)7.2 二氧化硫的测定 (11)7.3 氮氧化物的测定 (13)7.4 黑度测定.......................... 错误!未定义书签。
7.5 烟尘颗粒物的测定.................. 错误!未定义书签。
7.6 汞及其化合物测定.................. 错误!未定义书签。
八、数据记录----------------------------------------------16九、标准比较及建议 ---------------------------------------18十、附录--------------------------------------------------18一、监测目的➢熟悉监测废气方案的制定及实施，掌握监测项目的测定方法➢了解毓秀食堂排气的现状，提高环保的意识➢复习相关的知识，以便对专业有更深的认识➢培养发现问题，解决问题的能力，提高团队合作能力二、基础资料调查1校园气象、地形资料2土地利用及功能区划情况3人口分布及人群健康情况毓秀食堂：设备运行状况类型FBA-050蒸汽锅炉数量 2位置毓秀锅炉房每天开启时间20h燃料天然气排放主要污染物二氧化硫、二氧化碳、二氧化氮、一氧化碳、PM10、VOC锅炉高度约2.2m该食堂拥有2台燃气锅炉，但只有一个排气口（注：多台执行不同的最高允许排放浓度的锅炉，烟气经同一条烟囱排放的，每台锅炉应单独设置排放监测断面。
燃气锅炉烟气在线监测八项标准
标题：燃气锅炉烟气在线监测八项标准1. 概述燃气锅炉烟气在线监测是指通过安装监测设备，对燃气锅炉的燃烧过程中产生的烟气进行实时、连续地监测，以确保燃烧效率、减少污染物排放、保障环境质量和人民健康。
下文将介绍燃气锅炉烟气在线监测的八项标准，以便燃气锅炉用户和运营管理者了解烟气在线监测的要点。
2. 监测点设置标准在进行烟气在线监测时，首先需要确定监测点的设置位置。
一般来说，应该选择燃气锅炉烟气排放口处、燃烧风机进气口处、炉膛内烟气成分均匀分布的位置等作为监测点，以保证监测数据的准确性和代表性。
3. 监测设备选择标准烟气在线监测设备应当选用具有较高准确性和稳定性的仪器，例如红外吸收光谱仪、紫外荧光光谱仪等。
监测设备还应具备自动清洁、自动校准等功能，以确保数据的可靠性。
4. 监测参数标准在进行烟气在线监测时，要监测的参数包括烟气温度、烟气压力、烟气湿度、烟气流速、烟气氧含量、烟尘浓度、二氧化硫浓度和氮氧化物浓度等。
这些参数是评价燃气锅炉燃烧效率和污染物排放的重要指标。
5. 监测数据处理标准监测数据处理应采用先进的自动化处理技术，确保所获取的监测数据准确、稳定、可靠。
监测数据应当进行实时传输和存储，以备日后查询和分析。
6. 监测结果标准烟气在线监测结果应当以图形和表格等形式直观显示，同时应有相应的报告记录。
监测结果应当与国家相关排放标准进行比对，以评价燃气锅炉的排放水平。
7. 监测维护标准监测设备应定期进行维护和检修，保证仪器的正常运行。
做好设备运行记录，及时排除故障，以保证监测数据的准确性。
8. 监测报告标准烟气在线监测报告应当及时提交相关部门，供相关部门进行环保验收和监督。
监测报告还应当与单位的自行监测报告相衔接，以提供给上级监管部门进行核查。
在燃气锅炉烟气在线监测的标准中，监测点设置是非常重要的一环。
监测点的设置位置直接影响监测数据的准确性和代表性。
在实际操作中，监测点应当选择在烟气排放口处、燃烧风机进气口处和炉膛内烟气成分均匀分布的位置。
锅炉烟气烟尘监测的指标和流程
锅炉烟气烟尘流程与监测烟道气压力分为烟道静压和动压，监测时，根据监测孔位置的不同有吸入式烟道和压入式烟道，这两种情况下的烟道静压和动压一般均为负值。
烟气烟尘的监测指标有烟道气压力、烟尘速度和浓度、烟气过剩空气系数和漏风对热效应的影响等。
烟尘浓度的监测一般采用重量法，等速采样，采样断面上的烟尘流速不应小于5 m/s。
烟道中的烟气和烟尘的分布在实际情况下并不是理论上的均匀分布，而是会随着烟道直径的变化产生涡流现象，影响监测数据的分析。
一般情况下，监测孔的位置是监测结果准确与否的重要决定因素。
锅炉中燃料燃烧过程中实际所用空气量与理论要用空气量的比值称为过剩空气系数。
烟气空气过剩系数是用来衡量烟气燃烧所用的空气量是否适合，进而判断出燃料的燃烧情况，合适的空气过剩系数才能保证燃料完全燃烧，把各项热损失降为最小。
国标中规定燃煤锅炉的过剩空气系数为 1.8，燃油燃气锅炉的过剩空气系数为1.2。
过剩空气量约大，表示实际供给的空气量比燃料燃烧所需的理论空气量越大，炉膛里O2越充分，燃料燃烧就较充分。
但是过剩空气系数过大，则因大量冷空气进入炉膛，炉膛温度就会下降，对燃烧反而不利;排烟损失也会增加，使锅炉热效率降低;烟气量增加，烟气携带的烟尘量也随之增加。
所以，在实际运行中总希望排烟处的过剩空气系数在1.8以下，当然，由于设备状态不佳，运行水平低，实测时，过剩空气系数往往大于1.8，而且有的大得惊人。
这是因为负荷低，炉排燃烧面小、大量冷空气从炉排窜入炉膛;鼓引风不匹配;再就是由锅炉尾部烟道或除尘器本身大量漏风所致。
这都是不正常的，应在试验前加以消除。
过剩空气系数合适说明燃料燃烧的较为完全，产生废气中的有害物质较少;系数偏低，说明燃料燃烧的不够充分，废气中CO和NOx等有害气体含量较高。
欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2）矩形烟道
将烟道断面分成一定 数目的等面积矩形小 块，各小块中心即为 采样点位置，小矩形 数目可根据烟道断面 面积大小确定。见74 页表2-6。
编辑ppt
28
（三）基本状态参数的测量
1、温度的测量
（1）直径小的低温的烟道
长杆水银温度计球直接插入烟道中心
注意：测量时，应将温度计球部放在靠近烟道中 心位置，读数时不要将温度计抽出烟道外。 （2）直径大，温度高的烟道
γ3=1×0.297=0.297 (m)
γ4=1×0.706=0.706 (m)
γ5=1×0.853=0.853 (m)
γ6=1×0.956=0.956 (m)
现场采样时，将各测点的距离计算好以
后，用卷尺量出距离，再用电工胶布缠在
采样管上，作出记号，然后将采样管伸进
烟道，依次进行采样。
编辑ppt
Байду номын сангаас
返 2回7
• 提供热水的锅炉称为热水锅炉，常简称为锅炉，多年用于火电站、船 舶、机车和工矿企业。
编辑ppt
3
锅炉的类型
一，锅炉的分类有很多种方法： •按蒸发受热内工质的流动方式可分为自然循环锅炉，强制循环锅炉，直 流锅炉和复合锅炉 •按出口工质压力可分为常压锅炉（表压为0），微压锅炉（表压几十个 Pa），低压锅炉（一般小于1.275MPa），中压锅炉（一般为 3.825MPa），高压锅炉（一般为9.8MPa）等 •按燃烧方式可分为火床（层燃）燃烧锅炉，火室（室燃）燃烧锅炉，流 化床燃烧锅炉和旋风燃烧锅炉
全压是气体在管道中流动具有的总能量。在管道
中任意一点上：Pt =Ps + Pv，所以只要测出三项中任 意两项，即可求出第三项。全压和静压都有正负。测
编辑ppt
21
采样孔位置
垂直的正压管段，即垂直管段三七开，上部0.3， 下部0.7。
为何选择垂直的正压管段？
①为了取得有代表性的样品。避免阀门、弯头、变 径管等产生局部阻力的影响，否则会因尘粒在烟 道在受重力作用较大的颗粒偏离流线向下运动， 使烟道中的粉尘分布不均。
② 选择正压管段便于抽气采样。
编辑ppt
返 2回2
2、采样点数目
因烟道内同一断面上各点的气流速度和烟尘浓 度分布通常是不均匀的，因此，必须按照一定原则 进行多点采样。根据烟道的形状、尺寸大小和流速 分布情况确定。
(1)圆形烟道
(2) 矩形(或方形)烟道
编辑ppt
23
（1）圆形烟道
不同直径圆形烟道 的等面积环数、采 样点数及采样点距 离烟道内壁的距离， 见74页表2-5。
防治措施的效果； c.为大气质量管理与评价提供依据。
编辑ppt
20
（二）采样点的布设
1、采样位置
采样位置应选在气流分布均匀稳定的平直管段上， 避开阻力构件（弯头、变径管、三通管及阀门等易产 生涡流），优先选择垂直管道。
原则：应在阻力构件下游方向大于6倍管道直径处 或上游方向大于3倍管道直径处。对于矩形管道用当量 直径表示,D=2AB/(A+B)
锅炉废气 烟尘烟气的测定
编辑ppt
1
烟尘烟气的测定
➢ 锅炉的类型
➢ 锅炉参数的判定
➢ 报告样本
➢ 一、采样位置和测定点的确定
➢ 二、烟气温度的测定
➢ 三、烟气压力的测定
➢ 四、烟气含湿量的测定
➢ 五、烟气流速流量的计算
➢ 六、烟尘浓度和排放量的测定
➢ 七、烟气浓度和排放量的测定
➢ 锅炉采样常见错误与注意事编辑项ppt
编辑ppt
11
编辑ppt
12
编辑ppt
13
编辑ppt
14
编辑ppt
15
编辑ppt
16
编辑ppt
17
编辑ppt
18
编辑ppt
19
一、固定污染源排气监测
（一）监测目的和要求
• 监测目的: a.检查污染源排放废气中的有害物质是
否符合排放标准的要求； b.评价净化装置性能和运行情况及污染
• 循环流化床锅炉
• 炉子底部为一多孔的布风板，空气以高速穿经孔眼均匀进入布风板上 的床料层中。床料层中为炽热的固体颗粒和少量的煤粉。当高速空气 穿过时床料上下翻滚，形成沸腾状态。在沸腾过程中，煤粒与空气有 良好的接触混合，着火速度快、效率高
• 旋风炉
• 燃料和空气在高温的旋风筒内高速旋转，细小的燃料颗粒在旋风筒内 悬浮燃烧，而较大的燃烧颗粒被甩在筒壁液态渣膜上进行燃烧的方式 称为旋风燃烧方式，用旋风燃烧编方辑p式pt来组织燃烧的锅炉称为旋风炉。10
热电偶测温毫伏计测差
不同温度，选用不同材料的热电偶
编辑ppt
29
2、压力的测量
烟气的压力分为全压(Pt)、静压(Ps)和动压(Pv)。 静压是单位体积气体所具有的势能，表现为气体
在各个方向上作用于器壁的压力。管道内气体的压力
比大气压力大时，静压为正。
动压是单位体积气体具有的动能，是使气体流动
的压力。
2
锅炉的概念
• 锅炉是一种能量转换设备，向锅炉输入的能量有燃料中的化学能、 电能、高温烟气的热能等形式，而经过锅炉的转换，向外输出具有一 定热能的蒸汽、高温水或邮寄热载体。
• 锅的原义指在火上加热的盛水容器，炉指燃烧燃料的场所，所以锅炉 包括锅和炉两大吧部分。锅炉生产的热水或蒸汽可直接为工业生产和 人民生活提供所需的热能，也可通过蒸汽动力装置转换为机械 能，或 再通过发电机将机械能转换为电能。
编辑ppt
24
测定点数目和位置（以圆形烟道为例）
➢1）步骤： ①确定测孔处烟道的直径； ②根据直径大小确定分环数目；（查表） ③按每个环上确定两个测点的原则，计算 整个烟道断面的测点数； ④计算每个测点距烟道测孔内壁的距离。 即rn=直径（m）×系数。（系数查表）
编辑ppt
25
测定点数目和位置（以圆形烟道为例）
编辑ppt
4
编辑ppt
5
编辑ppt
6
编辑ppt
7
编辑ppt
8
编辑ppt
9
• 层燃锅炉：指燃料在炉排上进行燃烧的锅炉，包括固定炉排炉 、链条 炉排炉以及往复炉排炉等，其燃料主要是煤，木材，生物质及生物质 成型燃料等
• 室燃锅炉：燃料以气态状在燃烧室内进行燃烧的锅炉。其燃料是气体 燃料、液体燃料和煤粉；是目前电厂锅炉的主要形式。
➢2）举例：
有一烟道测孔处的直径为1米，试问共需 几个测点？每个测点距烟道测孔内壁的距 离为多少？
解：根据烟道直径为1米查表，应分三个环， 共需六个测点。每测点距烟道内壁的距离 分别如下：
γ1=1×0.044=0.044 (m)
γ2=1×0.146=0.146 (m)
编辑ppt
26
测定点数目和位置（以圆形烟道为例）
