结构设计（框架结构）1.结构方案设计①确定抗震设防类别及相应的抗震设防标准。
详见《建筑工程抗震设防分类标准》GB 50223-2008。
②确定结构的抗震等级。
详见《混凝土结构构造手册》（以后简称《构造手册》）第一章。
③初步确定框架柱的截面尺寸。
根据柱子所受的总压力依据轴压比的要求确定框架柱的截面尺寸。
详见《构造手册》第五章。
cc f N A A f N *≥⇒≤轴压比限值轴压比限值 其中：一根柱的受力面积荷载设计值楼层数**=)(n N荷载设计值可取15KN/m 2④初步确定框架梁的截面尺寸。
详见《构造手册》第三、五章。
⑤初步确定板的截面尺寸。
详见《构造手册》第二章。
⑥确定结构平面布置。
根据建筑图的要求，合理布置框架柱（为满足经济性，不可太密），框架柱之间布置框架梁，框架梁上有需要时可布置次梁（板块短跨超过5m ；上面有200mm 以上厚墙时；楼板上开有大洞口时，需设置次梁进行结构补强，如电梯间及楼梯间处的大洞口四周均需要设置次梁）。
⑦确定荷载。
楼面或者屋面的建筑做法自定，可选择相关图集11ZJ001等。
楼屋面恒载=建筑做法重量+楼板自重，楼屋面荷载为面荷载。
梁上的墙体重量需要计算线荷载，且为恒载。
楼屋面活载根据房间功能取值，详见《建筑结构荷载规范》。
具体算法可参见“荷载统计表格”。
注意：楼梯间因为踏板厚度未知，恒载可取10KN/m 2。
结构方案确定后，用探索者绘制成图，具体表达方法详见“结构方案图”。
2.PKPM 电算（2010版）PKPM 软件大家已经在上个学期学习过了，具体操作这里不再累述，下面仅说明特别需要注意的地方。
电算部分包括数据输入、结构计算和结果输出三大部分。
以下是各部分的设计要点及参数设置：2.1 数据输入（PM-CAD）①恒载中结构混凝土板的自重可在“建筑模型与荷载输入”里的“恒活设置”中选取“自动计算现浇楼板自重”选项即可。
②电梯间处的楼板板块采取开洞口的方式设置。
③楼梯间处的楼板板块不采用开洞口的方法，而将此板块厚度设置为0，并为此板块选取面荷载：恒载—10.0kN/m2，活载—3.5kN/m2，这样设置是为了PKPM能够传导楼梯间梯板的荷载到框架梁及框架柱上。
系统子系统设计(结构设计)说明

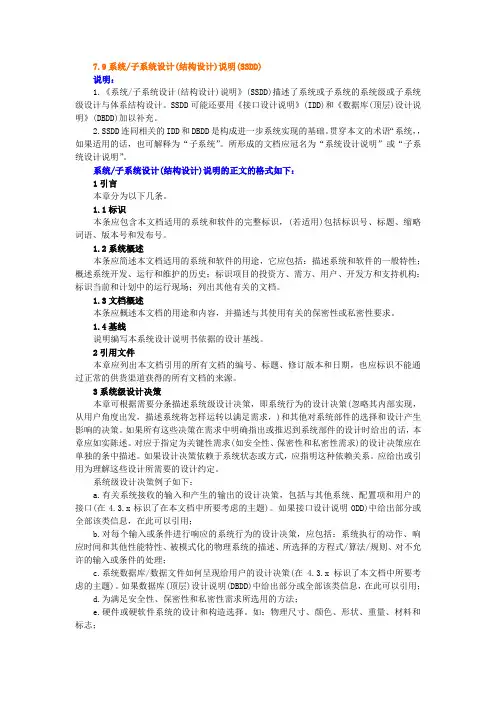

7.9系统/子系统设计(结构设计)说明(SSDD)说明：1.《系统/子系统设计(结构设计)说明》(SSDD)描述了系统或子系统的系统级或子系统级设计与体系结构设计。
SSDD可能还要用《接口设计说明》(IDD)和《数据库(顶层)设计说明》(DBDD)加以补充。
2.SSDD连同相关的IDD和DBDD是构成进一步系统实现的基础。
贯穿本文的术语“系统，，如果适用的话，也可解释为“子系统”。
所形成的文档应冠名为“系统设计说明”或“子系统设计说明”。
系统/子系统设计(结构设计)说明的正文的格式如下：1引言本章分为以下几条。
1.1标识本条应包含本文档适用的系统和软件的完整标识，(若适用)包括标识号、标题、缩略词语、版本号和发布号。
1.2系统概述本条应简述本文档适用的系统和软件的用途，它应包括：描述系统和软件的一般特性；概述系统开发、运行和维护的历史；标识项目的投资方、需方、用户、开发方和支持机构；标识当前和计划中的运行现场；列出其他有关的文档。
1.3文档概述本条应概述本文档的用途和内容，并描述与其使用有关的保密性或私密性要求。
1.4基线说明编写本系统设计说明书依据的设计基线。
2引用文件本章应列出本文档引用的所有文档的编号、标题、修订版本和日期，也应标识不能通过正常的供货渠道获得的所有文档的来源。
3系统级设计决策本章可根据需要分条描述系统级设计决策，即系统行为的设计决策(忽略其内部实现，从用户角度出发，描述系统将怎样运转以满足需求，)和其他对系统部件的选择和设计产生影响的决策。
如果所有这些决策在需求中明确指出或推迟到系统部件的设计时给出的话，本章应如实陈述。
对应于指定为关键性需求(如安全性、保密性和私密性需求)的设计决策应在单独的条中描述。
如果设计决策依赖于系统状态或方式，应指明这种依赖关系。
应给出或引用为理解这些设计所需要的设计约定。
系统级设计决策例子如下：a.有关系统接收的输入和产生的输出的设计决策，包括与其他系统、配置项和用户的接口(在4.3.x标识了在本文档中所要考虑的主题)。
砖混结构设计简要介绍
砖混结构设计简介：主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。
如：正负零以下应采用水泥砂浆，以上采用混合砂浆。
等等。
关键字：设计依据，抗震等级，人防等级，地基情况及承载力，防潮做法，活荷载值，材料等1.结构设计说明主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。
如：正负零以下应采用水泥砂浆，以上采用混合砂浆。
等等。
2.各层的结构布臵图，包括:(1).预制板的布臵(板的选用、板缝尺寸及配筋)。
标注预制板的块数和类型时，不要采用对角线的形式。
因为此种方法易造成线的交叉，宜采用水平线或垂直线的方法，相同类型的房间直接标房间类型号。
应全楼统一编号，可减少设计工作量，也方便施工人员看图。
板缝尽量为40，此种板缝可不配筋或加一根筋。
布板时从房间里面往外布板，尽量采用宽板，现浇板带留在靠窗处，现浇板带宽最好≥200(考虑水暖的立管穿板)。
如果构造上要求有整浇层时，板缝应大于60。
整浇层厚50，配双向φ6@250，混凝土C20。
应采用横墙或横纵墙(横墙为主)混合承重方案，抗坍塌性能好。
构造柱处不得布预制板。
建议使用PMCAD的人工布板功能布预制板，自动布板可能不能满足用户的施工图要求，仅能满足定义荷载传递路线的要求。
对楼层净高很敏感、跨度超过6.9米或不符合模数时可采用SP板，SP板120厚可做到7.2米跨。
(2).现浇板的配筋(板上、下钢筋，板厚尺寸)。
尽量用二级钢包括直径φ10的二级钢。
钢筋宜大直径大间距，但间距不大于200，间距尽量用200。
(一般跨度小于6.6米的板的裂缝均可满足要求)。
跨度小于2米的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排φ8@200。
结构设计总说明(二)
结构设计总说明(二)1.4剪力墙连梁梁侧腰筋大于墙水平分布需单独设置时， 梁侧腰筋与剪力墙水平分布筋连接详见6-4。
1.5基础埋深内(地下室地面下)剪力墙洞品加强做法详图6-5。
2.钢筋混凝土框架柱构造2.1框架柱纵身钢筋连接、箍筋等构迁及大样说明及框架柱在上下截面变化时，大样均详见03G101-1第36-41页。
2.2柱中竖向钢筋宜采用机械连接或焊接，如采用绑扎搭接，其接头位置应避开柱端部箍筋加密区，直径大于等于22㎜时必须采用机械连接，接头应符合II级及以上接头性能。
3.混凝土框架梁构造：3.1楼面梁采用平法绘图，梁配筋表示方法详标准图03G101-1，各层梁分另编号。
框架梁(KL，WKL)钢筋锚固及接头做法按第54，55页三级抗震等级框架梁构造执行。
框架梁上生柱做法详第39页。
3.2非框架梁及挑梁的构造详见03G101-1第65～66页。
3.3框架梁钢筋搭接，箍筋加密，吊筋及宽窄梁连接等构造及大样说明详见03G101-1第63页。
3.4当梁一端支撑在砼墙上或柱上，另一端支撑在梁上时，支撑于墙或柱的一端做法按框梁的构造要求，支撑于梁的一端做法按普通梁的构造要求，具体做法详见03G101-1相应的构造做法。
当垂直支撑于砼墙的梁端做法做法大样详图6-63.5所有主次梁相效处均在主梁上次梁的两侧各附加3Фd@50(d为主梁箍筋直径)，需设吊筋者吊筋规格见平面图，当梁高（腹板高度）≥450时需于梁两侧附设纵向构造筋，当图中构造钢筋未注明时，按照图6-7设置。
附加箍筋、吊筋及纵向构造筋大样说03G101-1第63页，平面图中所抗扭纵筋锚固做法详第63页3.6当梁的跨度≥4ｍ时，模板按跨度的0.2%起拱；悬臂梁按悬臂长度的0.4%起拱。
起拱高度不小于20㎜。
3.7主次梁交接处，当主次梁的纵筋处于同一标高时，次梁的上下纵筋应放在主梁纵筋之上，主梁上筋的保护层取（25+ｄ）㎜，（ｄ为次梁上筋直径），下部纵向筋节点大样详见图6-8。
结构设计说明(新)
结构设计说明一、工程概况拟扩建的凤岗小学教学楼及食堂位于深圳市宝安西乡街道宝田一路229号凤岗小学内，用地红线面积为9701.1平方米，实际用地面积为12802.8平方米，其中3101.7平方米为凤岗村委无偿提供使用土地。
根据项目实施计划，本项目将原有4栋教学楼拆除，于原址新建2栋综合教学楼（2#楼、3#楼）和1栋食堂，加上已建1#楼，可满足30班办学规模的要求。
新建的2#楼、3#楼及食堂形成一个整体性的结构体，结构采用框架式现浇混凝土结构，其中2#楼高6层，3#楼高5层，食堂高4层。
2#楼与1#楼，3#楼与科学楼之间均设有连廊联通。
二、设计依据《混凝土结构设计规范》（GB50010-2002）《建筑结构荷载规范》（GB50009—2001）（2006 年版）《钢结构设计规范》（GB50017-2003）《建筑抗震设计规范》（GB50011-2010）《建筑工程抗震设防分类标准》（GB50223-2008）《建筑桩基技术规范》（JGJ94-2008）《建筑地基基础设计规范》（GB50007-2002）《广东省建筑地基基础设计规范》（DBJ15-3-91）《预应力混凝土管桩基础技术规程》（DBJ-46-2005）《深圳地区地基处理技术规范》（SJG04-96）《建筑结构可靠度设计统一标准》（GB50068-2001）《建筑设计防火规范》（GB50016-2006）《混凝土结构耐久性设计规范》（GB/T50476-2008）《钢筋机械连接通用技术规程》（JGJ107—2003）《非承重墙小型空心砌块墙体技术规程》（SJG06 -1997）《深圳市西乡凤岗小学岩土工程勘察报告》内蒙古筑业工程勘察设计有限公司其它相关规范和规定及深圳市相关行业标准三、结构设计原则及技术标准1. 一般技术要求：结构体系：混凝土框架结构；设计年限：50年；建筑物安全等级：二级；结构总要性系数1.0 ；建筑物抗震设防类别：乙类；设防烈度：7度；场地类别：II类；地震重力加速度0.1g；设计地震分组：第1组；框架结构抗震等级：二级；设计基本风压：0.75kPa；地面粗糙度：C类；地基基础设计等级：丙类。
结构设计总说明示意图（2个设计说明）
管道结构设计说明-概述说明以及解释
管道结构设计说明-概述说明以及解释1.引言1.1 概述概述部分的内容可以简要介绍管道结构设计的背景和意义。
以下是一个示例：概述：管道结构作为一种重要的设施，广泛应用于各个领域，如建筑、石油化工、供暖通风等。
管道结构的设计是确保管道能够稳定运行并满足使用要求的关键因素。
在设计阶段，需要考虑多个方面，如管道的材料选择、管道的布置方式、管道的尺寸和强度计算等。
本文旨在探讨管道结构设计的相关问题，并提供一些设计思路和方法。
首先，将对管道结构设计的概念和原理进行简要介绍，包括设计的基本要求和相关标准。
其次，将重点讨论一些常见的管道结构设计问题，如支撑方式选择、管道的布局优化和管道的材料选择等。
最后，将总结本文的主要内容，并对未来的研究方向进行展望。
通过本文的研究和分析，读者将对管道结构设计有一个全面的了解，并能够在实际工程中灵活应用相关的设计原则和方法。
管道结构设计的合理性将直接影响到管道的运行效率和安全性，因此，对于工程师和设计师来说，掌握管道结构设计的基本原理和方法是非常重要的。
希望本文能够为相关的从业人员提供一些有益的参考和借鉴，促进管道结构设计技术的发展和进步。
1.2 文章结构文章结构:本文将分为引言、正文和结论三个主要部分。
1. 引言部分将首先做概述，简要介绍管道结构设计的背景和重要性。
管道是一种用于输送液体、气体和其他流体的重要设备，广泛应用于工业生产和城市供水等领域。
对于管道结构的合理设计，不仅可以确保流体的顺畅输送，还能延长管道的使用寿命，减少故障和维修成本。
因此，管道结构设计是一个值得深入研究和优化的课题。
2. 正文部分将重点探讨管道结构设计的两个要点。
第一个要点是管道材料的选择和参数设计。
不同的流体输送需要不同的管道材料，例如耐腐蚀性能好的不锈钢管、耐高压的铜管等。
此外，还需要根据流体输送的特点，考虑管道的直径、壁厚等参数的设计。
第二个要点是管道连接方式的选择和设计。
常见的管道连接方式包括焊接、法兰连接、螺纹连接等，每种连接方式都有其适用的场景和特点。
结构设计方案模板
结构设计方案模板一、项目概述。
咱这个项目就像一场独特的冒险，它[简要描述项目的功能或者用途，比如是盖一栋超酷的住宅，还是搭建一个超级大的商场之类的]。
就好比我们要打造一个专属的小世界，这个小世界有它特定的要求和期待，而我们的结构设计就是这个小世界的骨架子，要把它撑得稳稳当当的。
二、设计依据。
1. 规范标准。
2. 业主需求。
业主呢，就像这个小世界的大老板。
他们想要[列出业主提出的主要要求，例如房间布局得灵活啦，外观得是那种时尚的流线型啦]，这些需求我们必须得考虑进去，不然大老板可要不高兴啦。
3. 场地条件。
场地就像这个小世界的地基，是个非常关键的因素。
这块地[描述场地的情况，是软乎乎的泥土，还是硬邦邦的岩石，有没有地震风险之类的，像“这块地有点软，就像一块大蛋糕，所以我们得小心它可能会变形呢”]。
三、结构选型。
1. 框架结构？框架结构就像搭积木，用柱子和梁组成一个框架，然后把墙、楼板这些小部件塞进去。
这种结构适合[说出框架结构适合的情况，比如空间比较大，布局比较灵活的建筑，像写字楼之类的，“如果是写字楼那种需要灵活划分空间的，框架结构就像个贴心小助手”]。
不过它也有缺点哦，就像一个人太瘦可能不太能抗大风一样，在抵抗侧向力方面可能需要额外的加强措施。
2. 剪力墙结构？剪力墙结构呢，就像是给建筑穿了一件厚厚的铠甲。
那些又长又厚的墙就像勇士一样，在抵抗地震力和风力的时候超级厉害。
这种结构适合[说明适合的建筑类型，比如住宅，“要是盖住宅，就像给住户们一个超级安全的堡垒一样，剪力墙结构就很棒”]，但是它也有点小脾气，空间布局就没那么自由啦，就像住在一个固定形状的盒子里。
3. 最终选择。
综合考虑我们这个项目的各种情况，就像挑选最合适的鞋子一样，我们决定采用[说出最终选定的结构类型]结构。
因为[阐述选择这个结构的理由，比如场地条件、功能需求、经济性等方面的考虑，“场地有点晃悠，功能又需要一些灵活性，这个结构性价比还高，所以它就像命中注定一样被选中啦”]。
