移植u-boot-2011.03到S3C2440（utu2440）方法与步骤###1. 配置和初步编译摘要：在2011年的时候，本人把u-boot-2011.03成功移植到了S3C2440（utu2440开发板）上。
通过这次移植使自己对u-boot有了较深刻的理解并掌握了u-boot 的移植。
对于未移植过u-boot的人来说，可能觉得很神秘，甚至觉得很难。
实际上，从整个移植过程来看，并未想像中那么难。
如果你接触过嵌入式linux的开发，我觉得移植u-boot并不是难事，至少没想象中的难。
reille博客作为技术分享、技术交流的个人博客，把自己移植u-boot-2011.03的过程、遇到的问题及解决方法作为一个系列专题分享出来。
希望对正在移植u-boot的人有用。
本节主要介绍u-boot-2011.03的配置和初步编译。
开发环境：主机：Window XP SP2；linux：VMware7.01+ubuntu9.10；目标板：扬创utu2440-F开发板交叉编译器：arm-linux-gcc4.3.2（一开始用的是编译内核的版本arm-linux-gcc3.4.1，但出现了软浮点问题，于是换成了现在用的版本，当然本人编译内核的时候还是用3.4.1版本）。
1. 下载uboot源码：u-boot-2011.03本来想移植最新版本u-boot-2011.06，但见其还在修改中，故改为移植u-boot-2011.03，其源码可从如下地址中下载：ftp://ftp.denx.de/pub/u-boot/ 2. 裁减和配置2.1 裁减：1). 删除u-boot-2011.03/arch目录下除arm目录外的所有目录；2). 删除u-boot-2011.03/arch/arm/cpu目录下除arm920tmulu外的所有目录；3). 删除u-boot-2011.03/arch/arch/arm/cpu/arm920t目录下除s3c24x0目录外的所有目录，注：文件不要删；4). 删除u-boot-2011.03/arch/arm/include/asm目录下除arch-s3c24x0目录外的所有arch-xxxx目录，注：文件不要删；5). 删除u-boot-2011.03/board目录下除samsung目录外的所有目录；6). 删除u-boot-2011.03/board/samsung目录下除smdk2410目录外的所有目录；7). 删除u-boot-2011.03/include/configs目录下除smdk2410.h文件外的所有头文件。
嵌入式μCLinux系统移植(全文)
嵌入式μCLinux系统移植XX：1007-9416（20XX）04-0086-01嵌入式Linux系统在开发过程中需要对Linux内核进行重新定制，所以熟悉内核配置、编译和移植是非常重要的。
掌握一定的Linux内核的内容，是对Linux进行手动内核移植前必须要做的。
1 Linux内核移植Linux内核移植，通俗讲马上内核由一种硬件平台移植到另一种硬件平台上运行的方式。
虽然大部分的处理器和硬件平台，嵌入式Linux系统都可以支持，但最好还是以自己定制的硬件板为主，移植工作也可通过硬件平台的变化进行调整。
本文以Linux2.6.32.4版本内核为例，过程是如何将其移植到RM内核S3C2440处理器上，该处理器是Smsung公司出产的。
1.1 内核修改（1）解压内核源码。
加压命令：tr jxvf linux-2.6.32.4.tr.bz2。
（2）修改Mkefile。
Mkefile是贯穿整Linux内核的生命线，并以此完成编译和链接。
具体过程为：内核源码目录――进入一级目录（通过编译工具）――找到Mkefile文件――修改相关变量。
（3）修改目标板输入时钟。
内核源目录――找到文件rch/rm/mch-s3c2440/mch-smdk2440.c并打开（通过编译工具）――找到函数mini2440_mp_io（void）的实现代码：s3c24xx_init_clocks（12000000）。
此代码单位是Hz，是目标板中处理器晶振的频率的意思。
依照目标板实际晶振震荡器的大小进行修改，本文以12MHz晶振为例。
（4）修改MTD分区。
MTD驱动程序在Linux下，其接口分为用户模块和硬件模块两种。
将MTD子系统编译到内核中，是为了访问特定的闪存设备，并在它上面放置文件系统，这包括选择适当的MTD硬件和用户模块。
MTD子系统就目前而言，支持绝大多数的闪存设备，且不断的有更多的驱动程序添加进来，以用于不同的闪存芯片。
Linux系统移植之—uboot移植，你们要的uboot终于来了，堪称精品
Linux系统移植之—uboot移植，你们要的uboot终于来了，堪称精品作为一名过来人，uboot、kernel对每个学linux的来说都有很深的情谊，因为它们是一个系统跑起来的最基础，每个学linux的都会首先接触到。
而它们本身就是一个精美的小系统，里边代码所体现的逻辑、算法以及每个绝妙的C知识点都让你沉醉其中。
uboot 属于bootloader的一种，是用来引导启动内核的，它的最终目的就是，从flash中读出内核，放到内存中，启动内核。
具体内容如下：1 uboot 的介绍及系统结构1.1 uboot 介绍1.2 获取 uboot1.3 uboot 体系结构1.3.1 uboot 目录结构2 uboot 的启动过程及工作原理2.1 启动模式介绍2.2 阶段 1 介绍2.2.1 定义入口2.2.2 设置异常向量2.2.3 设置 CPU 的模式为 SVC 模式2.2.4 关闭看门狗2.2.5 禁掉所有中断2.2.6 设置以 CPU 的频率2.2.7 设置 CP152.2.8 配置内存区控制寄存器2.2.9 安装 UBOOT 使的栈空间2.2.10 BSS 段清 02.2.11 搬移 Nand Flash 代码2.2.12 进入 C 代码部分2.3 阶段 2 的 C 语言代码部分2.3.1 调用一系列的初始化函数2.3.2 初始化网络设备2.3.3 进入主 UBOOT 命令行2.4 代码搬运3 uboot 的移植过程3.1 环境3.2 步骤3.2.1 修改 Makefile3.2.2 在 board 子目录中建立 crane2410 3.2.3 在 include/configs/中建立配置头文件3.2.4 指定交叉编译工具的路径3.2.5 测试编译能否成功3.2.6 修改 lowlevel_init.S 文件2.9 UBOOT 的 Nand Flash 移植3.2.8 重新编译 uboot3.2.9 把 uboot 烧入 flash4.2 常用命令使用说明4.2.1 askenv(F)在标准输入（stdin）获得环境变量。
u-boot移植心得

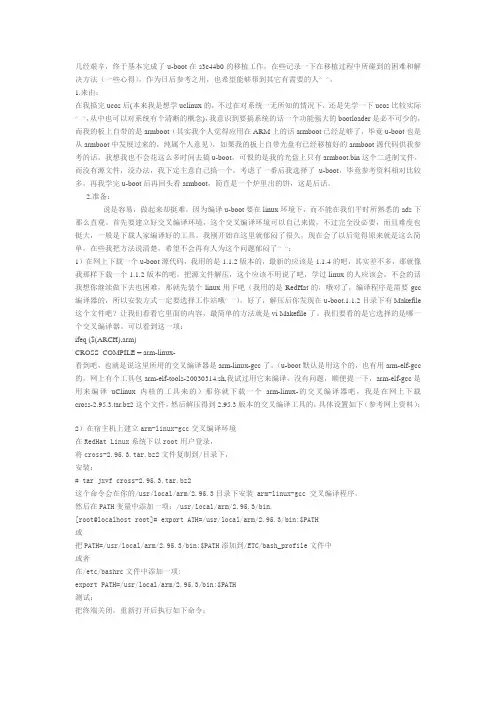

几经艰辛，终于基本完成了u-boot在s3c44b0的移植工作，在些记录一下在移植过程中所碰到的困难和解决方法（一些心得），作为日后参考之用，也希望能够帮到其它有需要的人^_^。
