国家工业管道标识要求规范及颜色
国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义,3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
最新安全相关标识-标志-标准图册_2020 6
新标准修改说明： ■新标准将消防安全标志分为火灾报警装置标志、紧急疏散逃生标志、灭火设备标志、禁 止和警告标志、方向辅助标志、文字辅助标志等6类，共有25个常⻅标志、2个方向辅助标 志。 ■新标准增加了消防电话、推⻋式灭火器、消防炮等3种标志，并将原标准中规定的“紧急 出口、消防梯、消防水带、当心火灾—易燃物质、当心火灾—氧化物和当心爆炸—爆炸性 物质”等6种标志的名称分别修改为“安全出口、逃生梯、消防软管卷盘、当心易燃物、当心 氧化物、当心爆炸物”。 ■此外，新标准还对消防按钮、安全出口、滑动开⻔、禁止堵塞、灭火器、消防软管卷 盘、禁止用水灭火、方向辅助标志等12种标志细节进行了修订。
0.100
3
4.0＜L≤6.3
0.175
0.220
0.160
4
6.3＜L≤10.0
0.280
0.350
0.250
5
10.0＜L≤16.0
0.450
0.560
0.400
6
16.0＜L≤25.0
0.700
0.880
0.630
7
25.0＜L≤40.0
1.110
1.400
1.000
4、标志牌的设置高度应尽量与人眼的视线高度相一致。悬挂式和柱式的环境信息标志牌的 下缘距地面的高度不宜小于2m；局部信息标志的设置高度应视具体情况确定。
类型（⻩）
当心吊物 注意安全
类型（蓝）
必须戴安全帽 必须穿防护鞋
安全标识标准告知手册
安全标识标准图册
CONTENTS
目录
02
03
04
05
06
01
07
安全标志
消防标志
危化品标志
环保标志
职业危害标志
工业管道标志
其他标志
01
安全标志
禁止标识
警告标识
指令标识
提示标识
《安全标志及其使用导则》（GB2894-2008）
前 言 PREFACE
安全标志是由安全色(安全色是用以表达禁止、警告、指令、指示等安全信息含义的颜色，具体规定为红、蓝、黄、绿四种颜色。其对比色是黑白两种颜色)、几何图形和图形符号所构成，用以表达特定的安全信息。这些标志分为禁止标志、警告标志、指令标志和提示标志四大类。 根据《安全标志及其使用导则》（GB2894-2008），国家规定了四类传递安全信息的安全标志：禁止标志表示不准或制止人们的某种行为；警告标志使人们注意可能发生的危险；指令标志表示必须遵守，用来强制或限制人们的行为；提示标志示意目标地点或方向。在民爆行业正确使用安全标志，可以使人员能够及时得到提醒，以防止事故、危害发生以及人员伤亡。避免造成不必要的麻烦。 安全标志是向工作人员警示工作场所或周围环境的危险状况，指导人们采取合理行为标志的。安全标志能够提醒工作人员预防危险，从而避免事故发生；当危险发生时，能够指示人们尽快逃离，或者指示人们采取正确、有效、得力的措施，对危害加以遏制。安全标志不仅类型要与所警示的内容相吻合，而且设置位置要正确合理，否则就难以真正充分发挥其警示作用。
标准
1、制作长方形标识牌，明确警告性内容及图案； 2、警告性标识牌应悬挂或张贴在显眼的地方； 3、样式：执行《GB2894-2008安全标志及使用导则》； 4、规格：一般为400mm×300mm； 5、材料：坚固耐用的材料制作，一般不宜使用遇水变形、变质或易燃的材料，例如：PVC、铝材、塑料贴纸或纸质彩色打印塑封；有触电危险的作业场所应使用绝缘材料； 6、详细警告事项可参照企业实际情况制定.
安全标准化化工管道标识
安全标准化化工管道标识是为了确保化工企业在生产过程中，能够准确识别管道内的物质、预防事故发生、提高操作和维护效率而制定的。
通过规范的管道标识，可以降低误操作、误碰设备等安全风险。
以下是关于安全标准化化工管道标识的详细介绍：1. 管道标识的作用化工管道标识的主要目的是便于识别管道内的物质，确保安全生产，避免在操作和设备检修过程中发生误判断。
对管道进行可视化，可以预知管道内流体的名称、危险性，防止误操作、误碰设备，预防事故的发生，提高管道操作和维护的效率。
2. 管道标识的标准（1）国际通用标准（美国）：ANSI SB1-2007（2）国内标准：GB7231-2003《工业管道的基本识别色、识别符号和安全标识》（3）行业标准：DLT 5072-2007《火力发电厂保温油漆设计规程》（4）企业标准：中石化、中石油企业管路色环标注标准3. 管道基本识别色和相应的颜色标准根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样。
4. 中国标准与美国标准的对比在管道标识具体数量的统计标准和方法方面，中国标准和美国标准有所不同。
中国标准规定，在管道上的标识，两个标识之间的最小距离应为10米，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
而美国标准则要求标识能够在不同的角度都能看到，如经过阀门时的每个方向，穿过墙体的两端。
5. 管道标识的颜色搭配对于化工企业的管道着色，需要根据国家标准和企业标准进行颜色搭配。
一般来说，不同的颜色代表不同的物质类型，例如，红色代表高压蒸汽管道，蓝色代表压缩空气管道，黄色代表燃气管道等。
通过颜色搭配，可以直观地识别管道内的物质类型和流向。
6. 管道标识的注意事项在实施管道标识时，应注意以下几点：（1）确保标识清晰、醒目，便于观察和识别。
（2）标识应具有耐久性，能够经受住长时间的风吹雨打、化学腐蚀等环境因素的影响。
管道着色、标识标注、安全色环标准
XXX公司管道着色及标识标注标准XXX公司生产技术部编制2020年8月1日管道着色及标识标注标准1、管道标注顺序为：物料名称－流向箭头。
2、中文字符、数字、化学符号、英文字符均使用宋体。
3、标注字大小要求为：管道（含保护层）外径（mm）字体高度（mm）箭头高度b1（mm）箭头长度a（mm)箭尾长度a1（mm)箭尾高度b(mm)20～50 30 30 18 27 12 51～100 40 40 24 36 16 101～200 60 60 36 53 24 201～400 80 80 47 71 32 ＞400 100 100 59 89 40箭头尺寸示意如下：注意：（1）管线标识牌中需标注物料名称及箭头方向，物料名称在箭头尾侧。
（2）管道直径为包含保温层直径。
（3）标识牌尺寸：管道规格DN≤50的标识牌边缘距离字体及箭头外沿10mm，管道规格DN＞50的标识牌边缘距离字体及箭头外沿15mm。
4、管道标识、颜色使用规定(1)根据国家GB 7231—2003标准，对管道内物质的一般性能，分为八类，并规定了八种基根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
根据我公司实际情况，结合国家标准，规范管道着色及标识标注标准要求为：公司管道着色及标识标注标准序号物料名称物料代号公司管道涂色要求管道标识底色标识字体及箭头颜色1 氯化氢HAG 管本色黄黑2 稀/浓盐酸HAL 紫紫白3 液相甲醇MTL 银白棕白4 气相甲醇MTG 银白黄黑5 液碱CS 紫紫白6 氯甲烷液体MCL 灰棕白7 氯甲烷气体MCG 灰黄黑8 稀/浓硫酸SA 紫紫白9 3℃/7℃低温水供水DWS 绿绿白10 3℃/7℃低温水回水DWR 绿绿白11 -15℃冷冻水供水RWS 绿绿白12 -15℃冷冻水回水RWR 绿绿白13 生产水PW 绿绿白备注：（1）上表中的物料种类及代号若不全，车间根据《工业管道的基本识别色、识别符号和安全标识》定出管道着色、管道标识底色、字体及箭头颜色，交于生产技术部审核，审核后再进行着色。
国家工业管道标识规范及颜色-工业气管颜【范本模板】

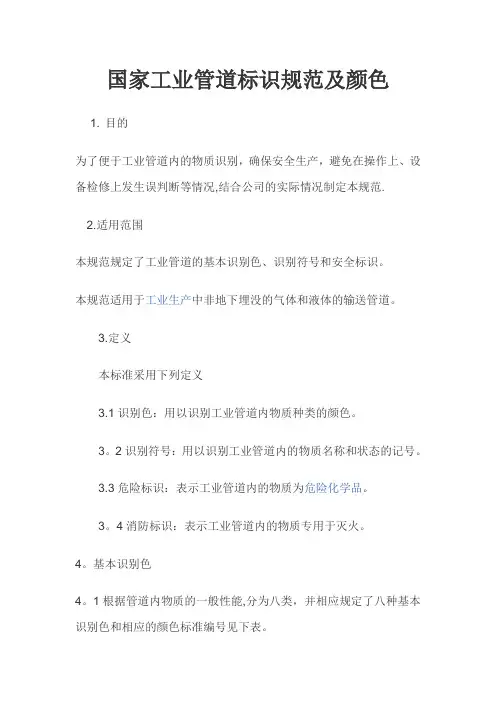

国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况,结合公司的实际情况制定本规范.2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
