高压断路器检修技术标准
高压断路器维修操作规程及标准
高压断路器维修操作规程及标准
一、适用范围：有高压断路器的高压柜。
二、一般规定：
1. 高压电气设备的操作人员必须确切掌握变配电系统的接地情况、重要设备的性能及操作方法、事故照明的装置情况及使用操作方法。
2. 送电前后都应按规定检查电气设备，测量绝缘电阻。
3. 高压电气设备的操作必须由二人进行，其中一人负责监护、操作完毕后，应有相应的指示信号或悬挂标识牌。
4. 操作人员应按电气设备的电压等级带好绝缘安全保护用品，按操作要领进行操作。
5. 雷雨或潮湿天气在室外操作时，如果没有特殊装置的绝缘棒和绝缘夹等必要的防护措施，不准工作。
6. 使用500V以上验电器时，必须穿戴好绝缘防护用品。
在强烈日光下验电时，验电器应装有特殊的管型灯罩。
7. 高压设备不论是否带电，未经许可，任何人不准单独移开遮拦或越过遮拦及警戒线进行操作和巡视。
8. 巡视和检查高压配电系统线路时，不能在未搞清楚的情况下，攀登电气设备或扳动操作机构。
9. 操作人员不准口头约定停电或送电，必须有工作票，并严格按工作票的程序进行操作。
220kVSF6断路器定修标准
220kV SF6断路器（液压机构）定修标准批准：审核：初审：修编：编写：目录1.引用标准2.检修周期及检修项目3.检修准备工作3.1.检修场地及机械4.检修工艺及质量标准5.试验项目6.质检点及标准7.设备图册1.引用标准1.1.本产品满足IEC56、GB1984交流高压断路器标准，本定修标准以平高LW10B-252/3150 SF6断路器为标准编写，其它形式的SF6断路器（液压机构）可参考此执行。
2.检修周期及检修项目2.1.检修周期2.1.1.本体大修周期该类型开关由于其特点独特、性能稳定可靠、使用寿命长、综合技术经济指标高的优点，因此厂家并没有明确给出该类型开关的检修周期。
根据设备上使用的密封胶圈的寿命确定其大修周期为十五年。
2.1.2.操动机构大修周期凡是本体大修必须进行操动机构大修（包括动力元件）。
机构大修除结合本体大修外，还需7~8年进行一次。
由于现场条件的限制，断路器的本体及机构中的液压元件一般不能现场解体。
如有需要应通知制造厂派人检修或送回厂检修。
2.1.3.小修周期一般1~3年进行一次。
2.2.检修项目2.2.1.大修标准项目2.2.1.1.灭弧室装配2.2.1.2.工作缸2.2.1.3.一级阀、二级阀2.2.1.4.分、合闸电磁铁2.2.1.5.压力开关与安全阀2.2.1.6.油泵2.2.2.小修标准项目断路器的小修标准项目既厂家要求的按规定程序定期维护的项目。
分每1-2年检查维护一次的项目和每5年检查维护的项目。
2.2.2.1.每1-2年检查维护一次的项目2.2.2.1.1.外观检查2.2.2.1.2.检查SF6气体压力2.2.2.1.3.液压机构检查、维护2.2.2.1.4.检查贮压器预压力2.2.2.1.5.检查油泵启动、停止油压值、分、合闸闭锁油压值、安全阀、关闭油压值2.2.2.1.6.检查电气控制部分动作是否正常2.2.2.1.7.检查电气控制部分动作是否正常2.2.2.2.每5年检查维护（含实验）的项目2.2.2.2.1.检查密度继电器的动作值，见表52.2.2.2.2.将液压油全部放出，拆下油箱进行清理2.2.2.2.3.试验、在额定SF6气体压力、额定油压、额定操作电压下进行20次单分、单合操作和2次分-0.3s-合分操作；每次操作之间要有1-1.5min的时间间隔；2.2.2.2.4.测量断路器动作时间、同期性及分、合闸速度，结果应符合表3的要求。
高压断路器技术标准
220KV高压断路器技术标准目次前言 (1)1 范围 (2)2 本标准涉及的文件、技术资料和图纸 (2)3 概述 (2)4 设备参数 (2)5 零部件清册 (7)6 检修专用工器具 (7)7 检修特殊安全措施 (8)8 维护保养 (9)9 检修工序及质量标准 (9)10检修记录 (10)前言为实现企业设备技术管理工作规范化、程序化、标准化，制定本标准。
本标准由标准化管理委员会提出。
本标准由总经理工作部归口。
本标准起草单位：本标准主要起草人：本标准主要审定人：。
本标准批准人：。
本标准委托设备负责解释。
本标准是首次发布。
220KV高压断路器技术标准1 范围本标准规定了220kV高压断路器检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。
本标准适用于公司220KV变电站220KV高压断路器设备的技术管理工作。
2 本标准涉及的文件、技术资料和图纸下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
Q/CDT 107 001-2005《电力设备交接和预防试验规程》220kV高压断路器使用说明书电气一、二次回路图电业安全工作规程3 概述220KV高压断路器壳体内充以SF6气体，作为绝缘和灭弧介质。
4 设备参数5 零部件清册6 检修专用工器具7 检修特殊安全措施7.1 安全措施□办理电气第一种工作票。
□断开断路器及其控制回路电源开关。
□断开断路器两侧隔离刀闸。
□合上断路器两侧隔离开关的接地刀闸。
□在断开的断路器、隔离刀闸操作手柄上挂“禁止合闸，有人工作”标示牌。
□在检修处设置围栏，挂“在此工作”标示牌。
□对相邻带电设备悬挂“止步、高压危险”标示牌。
□检修的工器具准备齐全，检查合格。
高压户外断路器检修规范
3．高空坠物
（1）上下传递构件、工器具时必须使用专用绳索
（2）高处使用工具要采取防坠落措施，避免坠物伤人
三
断路器两侧引线拆、装
直接：触电伤害、高空坠落、物体打击、机械伤害、设备损坏
1．邻近带电设备
（1）如有感应电，应装设临时接地线，防止感应电伤人
（2）与相邻带电设备保持足够安全距离，防止人员触电

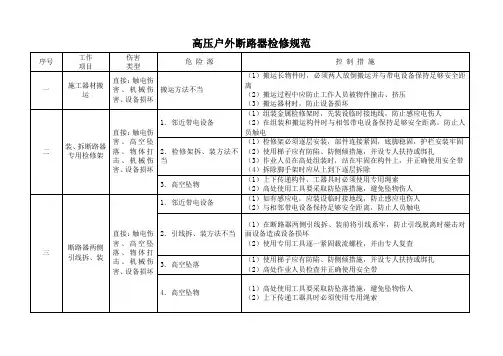

高户外断路器检修规范
序号
工作
项目
伤害
类型
危 险 源
控 制 措 施
一
施工器材搬运
直接：触电伤害、机械伤害、设备损坏
搬运方法不当
（1）搬运长物件时，必须两人放倒搬运并与带电设备保持足够安全距离
（2）搬运过程中应防止工作人员被物件撞击、挤压
（3）搬运器材时，防止设备损坏
二
装、拆断路器专用检修架
直接：触电伤害、高空坠落、物体打击、机械伤害、设备损坏
2．引线拆、装方法不当
（1）在断路器两侧引线拆、装前将引线系牢，防止引线脱离时碰击对面设备造成设备损坏
（2）使用专用工具逐一紧固载流螺栓，并由专人复查
3．高空坠落
（1）使用梯子应有防陷、防侧倾措施，并设专人扶持或绑扎
（2）高处作业人员检查并正确使用安全带
4．高空坠物
（1）高处使用工具要采取防坠落措施，避免坠物伤人
（1）检修前必须释放储能弹簧的能量
（2）分、合闸操作时专人呼唱，严禁将身体各部位放在弹簧操作机构的可动部位，防止对人员造成伤害
（3）分、合闸操作前检查工器具不得遗留在传动部位处，防止操作时造成设备损坏
1．邻近带电设备
（1）组装金属检修架时，先装设临时接地线，防止感应电伤人
高压断路器的检修规定一
讲授新课
1
高压断路器的检修规定 检修前的准备工作 检修前的检查和试验及检修项目
2
3 4
高压断路器检修后的调整和试验 检修记录和总结报告
5
6
检修后高压断路器的投运
一、高压断路器的检修规定
一、检修的分类 (一) 大修：对设备的关键零部件进行全面解体的检查、修理或更换，使之 重新恢复到技术标准要求的正常 功能。 (二) 小修：对设备不解体进行的检查与修理。 (三) 临时性检修：针对设备在运行中突发的故障或缺陷而进行的检查与修
(4) 设备运行记录；
(5) 故障情况记录； (6) 缺陷情况记录； (7) 检测、试验纪录； (8) 其它资料。
2.检修方案的确定 通过对设备资料的分析、评估，制订出断路器的具体的检修方案。检修方 案应包含断路器检修的具体内容、 标准、工期、流程等。 3.检修工器具、备件及材料准备 应根据被检断路器的检修方案及内容，准备必要的检修工器具、试验仪器
保护。
(3)有充足的施工电源和照明措施。 (4)有足够宽敞的场地摆放器具、设备和已拆部件。
7.废油、废气等的处理措施准备 一)使用过的 SF6 气体应用专业设备回收处理。 二) 六氟化硫电气设备内部含有有毒的或腐蚀性的粉末，有些固态粉末附 着在设备内及元件的表面，要仔细 地将这些粉末彻底清除干净。应用吸尘器 进行清理，用于清理的物品需要用浓度约 20％的氢氧化钠水溶液浸泡 后深埋
禁无证人员进行操作，同时要做 好防火措施。
（3）向设备制造厂人员提供《安规》（变电部分），并让其学习有关部分 ；应向制造厂人员介绍变电站的接 线情况、工作范围、安全措施。
（4）在断路器传动前，各部要进行认真检查，防止造成人身伤害和设备损 坏。 （5）当需接触润滑脂或润滑油时，需准备防护手套。 （6）抽真空时必须有专人监护。
高压断路器技术标准
220KV高压断路器技术标准目次前言 (1)1 范围 (2)2 本标准涉及的文件、技术资料和图纸 (2)3 概述 (2)4 设备参数 (2)5 零部件清册 (7)6 检修专用工器具 (7)7 检修特殊安全措施 (8)8 维护保养 (9)9 检修工序及质量标准 (9)10检修记录 (10)前言为实现企业设备技术管理工作规范化、程序化、标准化，制定本标准。
本标准由标准化管理委员会提出。
本标准由总经理工作部归口。
本标准起草单位：本标准主要起草人：本标准主要审定人：。
本标准批准人：。
本标准委托设备负责解释。
本标准是首次发布。
220KV高压断路器技术标准1 范围本标准规定了220kV高压断路器检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。
本标准适用于公司220KV变电站220KV高压断路器设备的技术管理工作。
2 本标准涉及的文件、技术资料和图纸下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
Q/CDT 107 001-2005《电力设备交接和预防试验规程》220kV高压断路器使用说明书电气一、二次回路图电业安全工作规程3 概述220KV高压断路器壳体内充以SF6气体，作为绝缘和灭弧介质。
4 设备参数5 零部件清册6 检修专用工器具7 检修特殊安全措施7.1 安全措施□办理电气第一种工作票。
□断开断路器及其控制回路电源开关。
□断开断路器两侧隔离刀闸。
□合上断路器两侧隔离开关的接地刀闸。
□在断开的断路器、隔离刀闸操作手柄上挂“禁止合闸，有人工作”标示牌。
□在检修处设置围栏，挂“在此工作”标示牌。
□对相邻带电设备悬挂“止步、高压危险”标示牌。
□检修的工器具准备齐全，检查合格。
高压真空断路器检调项目和标准(高铁变电设备检修)
02 定期保养项目
a) 检查底架固定螺栓，应紧固良好，不应松动。 b) 检查分、合闸弹簧。弹簧应无变形及锈蚀，其尺寸应符合规定， 弹簧应涂防锈漆及干黄油。 c) 进行电动分闸1－2次，各部工作应正常。 d) 进行手动跳、合闸操作，联锁条件检查。 e) 分、合闸线圈直流电阻测量。
03 小修标准
a) 同定期保养项目 b) 检查清扫外壳、套管、瓷套和引线，必要时对外壳局部涂漆。要求 各部分应无灰尘和污垢，瓷件应无破损和裂纹、无爬电痕迹，引线应 无断股、松股，连接牢固，外壳无锈蚀，接地可靠。 c) 检查清理操作机构。各摩擦及活动部分应该注润滑油，保证动作灵 活。清理直流接触器接点，并检查其动作情况。检查各辅助接点及转 换开关，其动作应准确可靠。
断路器的行程通常指动触头行程，总行程是指动触头从分闸后 的位置到合闸后位置，触头所运行的距离，即是触头开距和触头 弹簧压缩量之和。
04 实训内容
测量：在分闸位置测量出滑块上端面与导向套上端面的距离L分， 在合闸位置测量滑块上端面与导向套上端面的距离L合，其总行程 为L总=L分-L合。27.5kV总行程标准值：ZN42型为30（-2-+1）mm， 取下限为佳。
调整：开距的调整应在总行程调好后进行，通过调节运动机构 中的水平拉杆（拧调节螺钉）来实现。当开距小于下限时，应调 短水平拉杆，当开距大于上限时，应调长水平拉杆，见图4-4。
04 实训内容
04 实训内容
（3）压缩行程 它由断路器总行程与触头开距相减而得，就是触头弹簧压缩量。 标准值：ZN42型为3.5-5mm；压缩行程没有独立调整的，在调整 总行程及触头开距时兼顾进行。
X合 X分
X
调节螺 母栓
图 1 测量与调整触头开距和触头弹簧压缩量示意图
断路器检修规程
第一章断路器检修工艺规程1. 220KV 断路器检修规程LW10B系列SF6断路器11 设备规范LW10B—252W型SF6断路器是在LW6系列断路器基础上开发的新产品结构简单性能优异安装使用维护方便运行可靠等特点本断路器满足IEC56GB1984等交流高压断路器标准. 按照使用条件可分为以下类型: 1.1.1按断路器瓷套的耐污能力可分为耐污型或普通型1.1.2按支柱型可分为单支柱型瓷套或双支柱型瓷套1.1.3.按使用的油泵电机可分为直流220V或交流380V 1.1.4按分、合闸操作电源分为直流220V或11OV. 1.1.5主要技术参数序号参数名称参数标准1 额定电压KV 252 2 额定频率HZ 50 3 额定电流A 3150 4 额定短路开断电流KA 50 5 额定短路关合电流KA 125 6 分闸时间ms ≤32 7 合闸时间ms ≤100 8 分闸同期性ms ≤3 9 合闸同期性ms ≤5 10 SF6零表压频耐压5minKV 220 11 额定操作顺序O-0.3S-CO-180S-CO 12 额定油压26±0.5 13 SF6额定压力20℃MPa 0.6 14 SF6气体重量kg 27 1.2断路器维护、检查项目1.2.1维护、检查周期LW10B系列断路器在正常使用期间维护工作很少由于条件的限制断路器的本体和液压操作机构中的液压元件一般不能现场解体按照规定应定期对断路器进行检查和维护。
维护检查周期为每年一次每五年应对液压机构进行全在检查维护开关本体十年大修一次。
1.2.2维护检查前的准备工作1.2.2.1按安全规程要求办理工作票完成维护开工手续。
1.2.2.2准备好维护工具材料备品配件并运至现场。
1.2.2.3断路器退出运行使之处于分闸位置切除交、直流等电源将液压机构油压释放到零。
1.3断路器检查维护项目1.3.1外观检查清洗。
1.3.2检查并清洗各瓷套。
1.3.3 检查SF6气体压力并补充到额定值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压断路器检修技术标准
1 范围
本标准规定了光伏电站高压设备的检修间隔、工期、检修维护内容、试验项目及试验方法；
本标准适用于光伏电站高压开关柜的检修、维护及试验；
本标准制定的目的是为了光伏电站投产后能够做好设备的维护与检修工作，保证电站安全稳定运行而制定；
光伏电站从事电气一次设备维护检修的工作人员掌握本规程，从事生产技术管理、生产调度及相关工作人员应了解本规程。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。
凡不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
2.1IEC60056 高压交流断路器
2.2IEC60099 交流无间隙金属氧化物避雷器
2.3IEC60129 交流隔离开关和接地开关
2.4IEC60185 电流互感器
2.5IEC60186 电压互感器
2.6IEC60298 额定电压1kV以上50kV以下交流金属封闭开关设备控制设备
2.7IEC60694 高压开关设备标准的共用条款
2.8GB156 标准电压
2.9GB311.1 高压输变电设备的绝缘配合
2.10GB763 交流高压电器在长期工作时的发热
2.11GB1984 交流高压断路器
2.12GB1985 交流高压隔离开关和接地开关
2.13GB2706 交流高压电器动、热稳定试验方法
2.14GB3309 高压开关设备常温下的机械试验
2.15GB3804 3～63kV交流高压负荷开关
2.16GB3906 3～35kV交流金属封闭开关设备
2.17GB7354 局部放电测量
2.18GB11022 高压开关设备通用技术条件
2.19GB50150 电气装置安装工程电气设备交接试验标准
2.20GB50150 电气装置安装工程盘、柜及二次回路接线施工及验收规范
2.21GB1207-1997 电压互感器
2.22GB1208-1997 电流互感器
2.23DL478 静态继电保护及安全自动装置通用技术条件
2.24DL/T613 进口交流无间隙金属氧化物避雷器技术规范
2.25DL/T5137 电测量及电能计量装置设计技术规范
3 术语和定义
3.1隔离开关：由于有明显的断口可以识别接通或分断，主要是用来隔离高压电源的，以保证线路和
设备的安全检修，能分断的电流很小（一般只有几个安培）。
由于没有专门的灭弧装置，所以它不能用来分断故障电流和正常工作电流，不允许带负荷进行分断操作。
3.2断路器：能关合、承载、开断运行回路正常电流，也能在规定时间内关合、承载、开断规定的过
载电流（包括短路电流）的电器设备。
3.3电容器：由两片接近并相互绝缘的导体制成的电极组成的储存电荷和电能的器件。
3.4互感器: 是按比例变换电压或电流的设备。
其功能主要是将高电压或大电流按比例变换成标准低
电压或标准小电流，以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。
同时互感器还可用来隔开高电压系统，以保证人身和设备的安全。
3.5接地开关：用于将回路接地的一种机械式开关装置。
在异常条件(如短路)下，可在规定时间内承载
规定的异常电流。
3.6密封环：机械密封中其端面垂直于旋转轴线相互贴合并相对滑动的环形零件。
4 主要技术参数
4.7 氧化锌避雷器技术参数：
5 检修周期与检修项目
6 检修工艺步骤及质量标准
6.1 二次回路检查
6.1.1二次回路接线正确、端子紧固，无氧化、锈蚀现象。
6.1.2二次回路绝缘电阻不小于0.5兆欧（用500V摇表）。
6.1.3各控制元件定值调校，定值正确、元件动作正常。
6.2 真空断路器检修步骤及标准
6.2.1 真空断路器三年定期检修项目及标准：这类检修是除了灭弧室元件以外的外部零部件的全面检修，它包括巡回检查的全部项目。
6.2.2 35kV设备维护和检修六年定期检修项目及标准：这类检修是三年定期检修基础上更为全面的大修。
它包含巡视检查和六年定期检修所规定的所有项目。
下表包括真空断路器、故障检修指示灯、绝
缘支柱、带电指示器、高压熔断器、避雷器、电流互感器、电压互感器、电磁锁、母线的六年定期检修，以及最终的试验和验收。
6.2.3 真空断路器特别检修
6.2.3.1 在发现不正常情况时，应采取特别检修措施，对断路器的有关部分进行检修。
6.2.3.2 当断路器、接地开关、隔离开关完成规定的操作次数后，不论弧触头、绝缘喷口烧损轻重，
都应予以更换。
6.2.4 弧触头及喷口检修
6.2.4.1 检修时断路器应在分闸位置。
6.2.4.2 插好防止分闸和合闸操作的锁销。
6.2.4.3 切断控制、操作回路电源，以确保安全工作，但不需拆去整个灭弧室。
6.2.4.4 弧触头及喷口的检查应严格按程序执行。
6.3 35kV氧化锌避雷器检修的项目、步骤及标准
6.7 检修所需材料和专用工具6.
7.1 检修所需的工器具
6.7.1.1 活动板手2把
6.7.1.2 套装螺丝刀2套
6.7.1.3 万用表1块
6.7.1.4 数字摇表1块
6.7.1.5 红外线灯3盏
6.7.1.6 棘轮扳手2套
6.7.1.7 装卸专用工器具1套6.7.1.8 套筒扳手1套
6.7.1.9 安全带2付
6.7.1.10 铜锤2把
6.7.1.11 套装工具（尖嘴钳、斜口钳等）1套6.7.1.12 钮力扳手1套
6.7.1.13 塞尺1把
6.7.1.14 起重吊具2套
6.7.1.15 内六角扳手1套
6.7.1.16 移动卷线盘（30米）3个
6.7.1.17 真空吸尘器1个
6.7.1.18 回路电阻测试仪1台
6.7.1.19 0-125mm游标卡尺1套
6.7.1.20 水平尺1把
6.7.2 材料、备件
6.7.2.1 无水乙醇6瓶
6.7.2.2 白布10kg
6.7.2.3 记号笔1支
6.7.2.4 防护服2件
6.7.2.5 防毒面具2具
6.7.2.6 毛刷2把
6.7.2.7 钢丝刷2把
6.7.2.8 半导体漆2KG
6.7.2.9 金相砂纸10张
6.7.2.10 塑料薄膜2米
6.7.2.11 松动剂1听
6.7.2.12 清洗剂2瓶
6.7.2.13 螺栓若干套
6.7.2.14 润滑剂1瓶
6.7.2.15 轴密封2个
6.7.2.16 环形密封4个
6.7.2.17 活塞密封2个
6.7.2.18 配件包2套
6.7.2.19 活塞1个
7检修安全措施与注意事项
7.1 注意事项
7.1.1 做好停电等保障安全的措施。
7.1.2 检修现场做好阻止闲杂人员进入工作现场的隔离措施。
7.1.3 断路器和隔离开关必须打到开位置并接地。
7.1.4 在触摸断路器，尤其是电容器之前电容要用接地杆接地。
7.1.5 在大修工作时任何其它类型的操作都要停止。
7.1.6 在大修工作期间必须最大限度地保持清洁。
7.1.7 触摸电容器之前要对电容器放电。
7.2 高压断路器检修安全措施。
7.2.1 断开光伏一、二线出口开关、主变高压侧开关、站用变高压侧开关。
7.2.2 拉开主变高压侧刀闸。
7.2.3 拉开上述开关的操作电源开关，并在开关操作把手上悬挂“禁止合闸，有人工作”标示牌。
7.2.4 取下光伏一、二线出口PT、主变低压侧PT高压侧保险并拉开其二次侧空气开关，在开关操作把手上悬挂“禁止合闸，有人工作”标示牌。
7.2.5 在35KV母线处挂一组三相短路接地线。
8 风险辨识与预控
8.1 设备风险。
