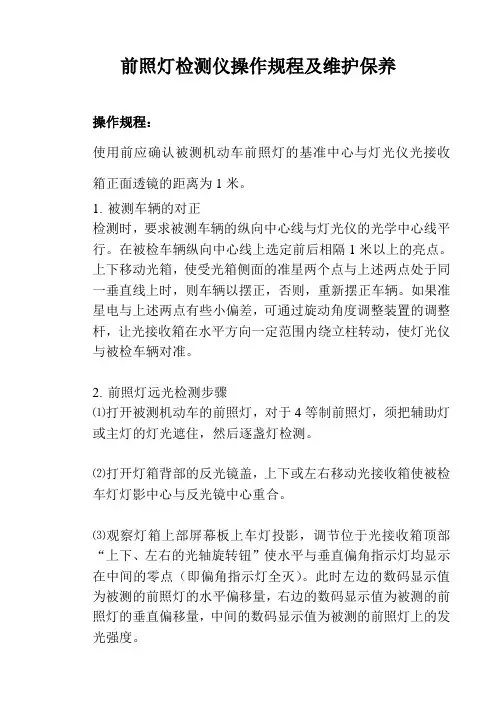

前照灯检测仪操作规程及维护保养

前照灯检测仪操作规程及维护保养

操作规程：

使用前应确认被测机动车前照灯的基准中心与灯光仪光接收箱正面透镜的距离为1米。

1.被测车辆的对正

检测时，要求被测车辆的纵向中心线与灯光仪的光学中心线平行。在被检车辆纵向中心线上选定前后相隔1米以上的亮点。上下移动光箱，使受光箱侧面的准星两个点与上述两点处于同一垂直线上时，则车辆以摆正，否则，重新摆正车辆。如果准星电与上述两点有些小偏差，可通过旋动角度调整装置的调整杆，让光接收箱在水平方向一定范围内绕立柱转动，使灯光仪与被检车辆对准。

2.前照灯远光检测步骤

⑴打开被测机动车的前照灯，对于4等制前照灯，须把辅助灯或主灯的灯光遮住，然后逐盏灯检测。

⑵打开灯箱背部的反光镜盖，上下或左右移动光接收箱使被检车灯灯影中心与反光镜中心重合。

⑶观察灯箱上部屏幕板上车灯投影，调节位于光接收箱顶部“上下、左右的光轴旋转钮”使水平与垂直偏角指示灯均显示在中间的零点（即偏角指示灯全灭）。此时左边的数码显示值为被测的前照灯的水平偏移量，右边的数码显示值为被测的前照灯的垂直偏移量，中间的数码显示值为被测的前照灯上的发光强度。

3.前照灯近光检测步骤

⑴将灯光仪移至被测前照灯前面，调整光接收箱的位置使灯光仪对准被测前照灯。

⑵把灯光仪“上下、左右光轴旋钮”回至0°，打开被测近光灯，其配光特性就可以通过屏幕显出来。如下图所示光斑似于10米屏幕上的光分布特性。

暗区

15°

亮区

⑶对于上图的配光特性，可分别旋动灯光仪“左右、上下光轴旋钮”，使明暗截止线的水平部分与屏幕上水平方向的0°线重合，使明暗截止线的水平部分与斜线部分的拐点和水平方向0°线重合，则左右偏角值、上下偏角值读书即是明暗截止线的拐点在水平和垂直方向上的偏移量。

维护保养：

仪器应保持洁净，灯箱前部的聚光透镜不得有灰尘或其他杂物，应经常用湿布进行清洗。同时应在每月一次加适量黄油，至螺杆立柱。以下为基本故障处理。

1.仪器光强值显示为0.

⑴检查被检测的车灯是否打开，车灯光是否照进仪器灯箱，仪器屏幕板上是否可以观察到车灯光斑，如均无问题则执行以下操作。

⑵检查受光箱内部反光镜后面的螺母，是否有松脱。如有，则

拧紧，否则执行以下操作。

⑶用万用表检查仪器主板上的CH0（电位器W5的右下方）电的对地电压，如果电压为0，请联系厂家，如果电压不为0，则执行以下操作。

⑷将仪器重新标定。

2.仪器的水平偏移值或垂直偏移值为999.

⑴用万用表检查仪器主板CH1或CH2的对地电压值，应边旋转水平或垂直旋钮，电压值影视均匀变化的，如果电压值不变或者电压值出现突变，则联系厂家。如果电压值是均匀变化的，则执行以下操作。

⑵将仪器重新标定。

3.无法向上位机发送数据或发送的数据不正确。

⑴检查上位机的通讯设置是否正确，如正确，则执行以下操作。

⑵检查仪器与上位机的通讯线是否连接正确，如正确，则执行以下操作。

⑶更换仪器主板上的U7芯片MAX232EEPE。如仍有问题，请联系厂家。

注意：在任何情况下不得带电插拔仪器的通讯线，否则可能损坏U7芯片。

4.仪器开机无任何显示。

⑴检查仪器交流电源线是否连接好，如以连接好，则执行以下操作。

⑵用万用表检查220V的电源插座是否有电压，如有，则执行以下操作。

⑶检查仪器的开关电源指示灯是否亮，如不正常，请更换保险管，如正常，则执行以下操作。

⑷检查仪器主板指示灯是否亮，如正常，则联系厂家。

5.在无光照的情况下，仪器的偏角指示灯全亮或光强值显示不

为零。

⑴检查光电池板与主板的信号连接线是否正常，如已连接好，则执行以下操作。

⑵检查主板上的CH0、J4的4个焊点的对地电压，如不为零，则执行以下操作。

⑶更换U4或U5。
